Peugeot Partner 2019 Návod k obsluze (in Czech)

9
Omezte příčiny zvýšené
spotřeby
Rozložte hmotnost nákladu rovnoměrně na
celé vozidlo; nejtěžší zavazadla umístěte na
podlahu zavazadlového prostoru co nejblíže
k zadním sedadlům.
Omezte zatížení vozidla a
minimalizujte
aerodynamický odpor (střešní tyčový nosič,
střešní zahrádka, nosič jízdního kola, přívěs
atd.). Přednostně používejte uzavřený střešní
box.
Střešní tyčový nosič a
střešní zahrádku po
použití demontujte.
Na konci zimního období vyměňujte zimní
pneumatiky za letní.
Dodržujte pokyny pro údržbu
Pravidelně kontrolujte tlak vzduchu ve
vychladlých pneumatikách; dodržujte hodnoty
uvedené na štítku, které je umístěn na sloupku
dveří na straně řidiče.
Tuto kontrolu provádějte především:
-

p
řed dlouhou jízdou,
-

p
ři každé změně ročního období,
-

p
o dlouhodobém odstavení vozidla.
Nezapomeňte zkontrolovat také rezer vní kolo
a
pneumatiky přívěsu nebo karavanu.
Dbejte na pravidelnou údržbu vozidla (olej,
olejový filtr, vzduchový filtr, pylový filtr atd.)
a
dodržujte inter valy uvedené v ser visním
plánu stanoveném výrobcem. Při tankování po třetím vypnutí trysky již
nepokračujte, abyste se vyhnuli přeplnění
nádrže a úniku paliva.
U
nového vozidla zaznamenáte pravidelnější
hodnotu průměrné spotřeby paliva až po ujetí
pr vních 3
000 km.
Pokud u
vozidel se vznětovým motorem
BlueHDi dojde k
závadě systému SCR, bude
vozidlo do ovzduší vypouštět nečistoty. Co
nejdříve navštivte prodejce vozů PEUGEOT
nebo jiný odborný ser vis a
nechejte vozidlo
opravit tak, aby byly emise oxidů dusíku opět
v
souladu s předpisy.
.
Ekologicko-ekonomický způsob jízdy

10
Aktivace/deaktivace
F Chcete-li tento režim deaktivovat nebo aktivovat, stiskněte toto tlačítko.
Je-li systém aktivován, rozsvítí se příslušná
kontrolka.
Výuka úsporné jízdy (Eco-
coaching)
Tato funkce poskytuje řidiči rady a informace,
aby pomohl docílit jízdního stylu, který bude
ekonomičtější a ekologičtější.
Zobrazení na přístrojové desce
Zobrazení na dotykové obrazovce
4 záložky „ Denní počítadlo “, „Klimatizace “,
„ Údržba “ a „Jízda“ vám poskytují rady pro
optimalizaci vašeho jízdního stylu.
Informace o jízdním stylu se mohou
zobrazovat také v reálném čase.
Záložka „ Zpráva“ hodnotí váš každodenní
jízdní styl a uvádí celkovou známku za celý
týden.
Kdykoliv máte možnost resetovat tuto zprávu
stiskem tlačítka „ Reset“. Se systémem PEUGEOT Connect Radio
F
V n
abídce Aplikace
vyberte
„ Eco-coaching “.
S PEUGEOT Connect Nav F
V n
abídce „
Aplikace “, dále na
záložce „ Aplikace vozidla “
vyberte „ Eco-coaching “.
Volbou záložky „
Eco-coaching“
na středovém displeji přístrojové
máte možnost hodnotit svou jízdu
v reálném čase pomocí indikátoru
brzdění a akcelerace.

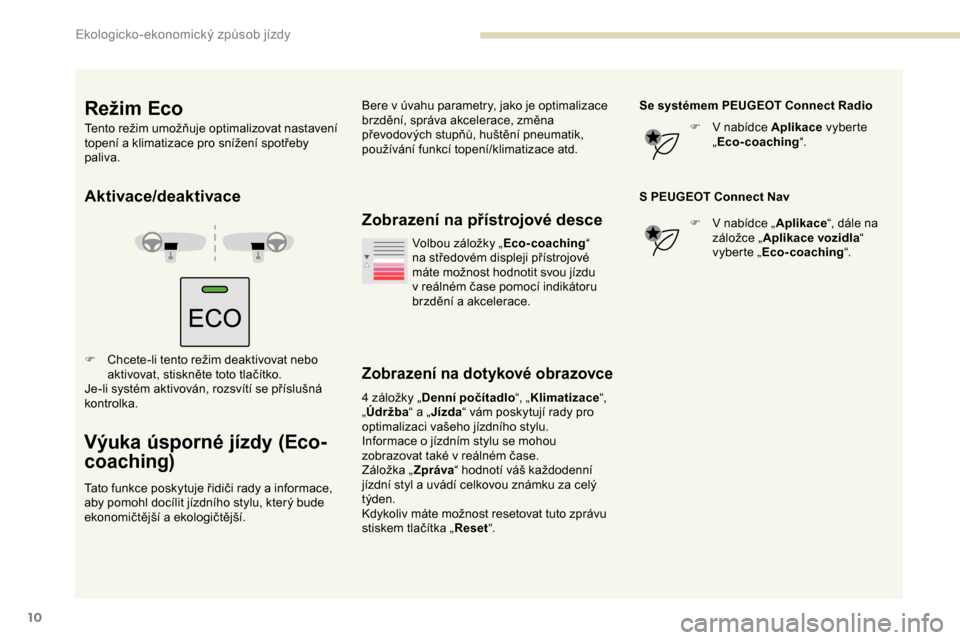

Režim Eco
Tento režim umožňuje optimalizovat nastavení
topení a klimatizace pro snížení spotřeby
paliva. Bere v úvahu parametry, jako je optimalizace
brzdění, správa akcelerace, změna
převodových stupňů, huštění pneumatik,
používání funkcí topení/klimatizace atd.
Ekologicko-ekonomický způsob jízdy

11

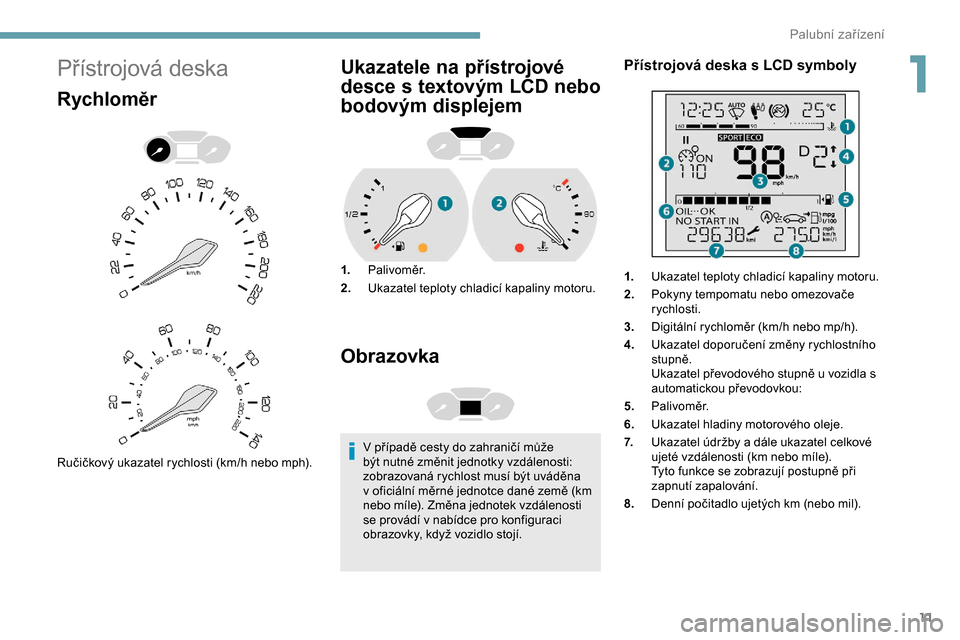

Přístrojová deska
Rychloměr
Ručičkový ukazatel rychlosti (km/h nebo mph).
Ukazatele na přístrojové
desce s textovým LCD nebo
bodovým displejem
1.Palivoměr.
2. Ukazatel teploty chladicí kapaliny motoru.
Obrazovka
V případě cesty do zahraničí může
b ýt nutné změnit jednotky vzdálenosti:
zobrazovaná rychlost musí být uváděna
v
oficiální měrné jednotce dané země (km
nebo míle). Změna jednotek vzdálenosti
se provádí v
nabídce pro konfiguraci
obrazovky, když vozidlo stojí.
Přístrojová deska s LCD symboly
1. Ukazatel teploty chladicí kapaliny motoru.
2. Pokyny tempomatu nebo omezovače
rychlosti.
3. Digitální rychloměr (km/h nebo mp/h).
4. Ukazatel doporučení změny rychlostního
stupně.
Ukazatel převodového stupně u vozidla s
automatickou převodovkou:
5. Palivoměr.
6. Ukazatel hladiny motorového oleje.
7. Ukazatel údržby a
dále ukazatel celkové
ujeté vzdálenosti (km nebo míle).
Tyto funkce se zobrazují postupně při
zapnutí zapalování.
8. Denní počitadlo ujetých km (nebo mil).
1
Palubní zařízení

12

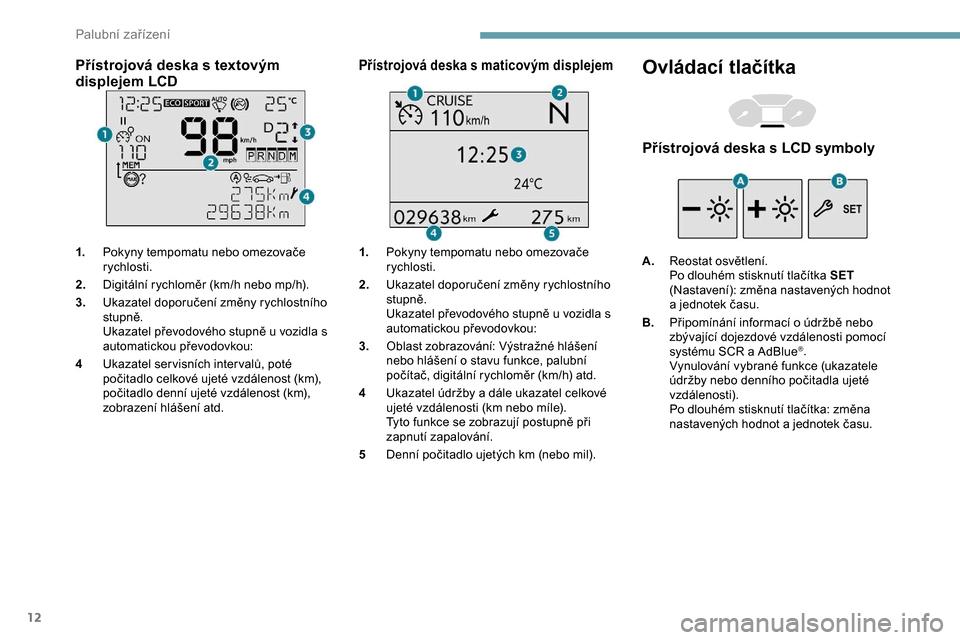

Přístrojová deska s textovým
d isplejem LCD
1. Pokyny tempomatu nebo omezovače
rychlosti.
2. Digitální rychloměr (km/h nebo mp/h).
3. Ukazatel doporučení změny rychlostního
stupně.
Ukazatel převodového stupně u vozidla s
automatickou převodovkou:
4 Ukazatel ser visních inter valů, poté
počitadlo celkové ujeté vzdálenost (km),
počitadlo denní ujeté vzdálenost (km),
zobrazení hlášení atd.
Přístrojová deska s maticovým displejem
1.Pokyny tempomatu nebo omezovače
rychlosti.
2. Ukazatel doporučení změny rychlostního
stupně.
Ukazatel převodového stupně u vozidla s
automatickou převodovkou:
3. Oblast zobrazování: Výstražné hlášení
nebo hlášení o
stavu funkce, palubní
počítač, digitální rychloměr (km/h) atd.
4 Ukazatel údržby a
dále ukazatel celkové
ujeté vzdálenosti (km nebo míle).
Tyto funkce se zobrazují postupně při
zapnutí zapalování.
5 Denní počitadlo ujetých km (nebo mil).
Ovládací tlačítka
Přístrojová deska s LCD symboly
A.Reostat osvětlení.
Po dlouhém stisknutí tlačítka SET
(Nastavení): změna nastavených hodnot
a jednotek času.
B. Připomínání informací o údržbě nebo
zbývající dojezdové vzdálenosti pomocí
systému SCR a AdBlue
®.
Vynulování vybrané funkce (ukazatele
údržby nebo denního počitadla ujeté
vzdálenosti).
Po dlouhém stisknutí tlačítka: změna
nastavených hodnot a jednotek času.
Palubní zařízení

13

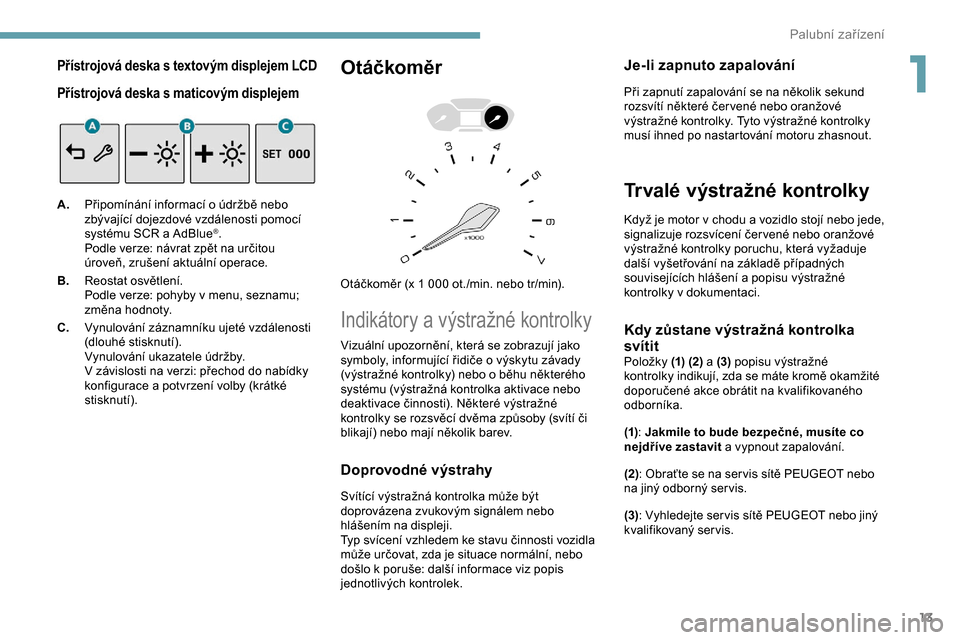

Přístrojová deska s textovým displejem LCD
Př ístrojová deska s maticovým displejem
A. Připomínání informací o údržbě nebo
zbývající dojezdové vzdálenosti pomocí
systému SCR a AdBlue
®.
Podle verze: návrat zpět na určitou
úroveň, zrušení aktuální operace.
B. Reostat osvětlení.
Podle verze: pohyby v menu, seznamu;
změna hodnoty.
C. Vynulování záznamníku ujeté vzdálenosti
(dlouhé stisknutí).
Vynulování ukazatele údržby.
V

závislosti na verzi: přechod do nabídky
konfigurace a potvrzení volby (krátké
stisknutí).
Otáčkoměr
Otáčkoměr (x 1 000 ot./min. nebo tr/min).
Indikátory a výstražné kontrolky
Doprovodné výstrahy
Svítící výstražná kontrolka může být
doprovázena zvukovým signálem nebo
hlášením na displeji.
Typ svícení vzhledem ke stavu činnosti vozidla
může určovat, zda je situace normální, nebo
došlo k poruše: další informace viz popis
jednotlivých kontrolek.
Je-li zapnuto zapalování
Při zapnutí zapalování se na několik sekund
rozsvítí některé čer vené nebo oranžové
výstražné kontrolky. Tyto výstražné kontrolky
musí ihned po nastartování motoru zhasnout.
Trvalé výstražné kontrolky
Když je motor v chodu a vozidlo stojí nebo jede,
signalizuje rozsvícení čer vené nebo oranžové
výstražné kontrolky poruchu, která vyžaduje
další vyšetřování na základě případných
souvisejících hlášení a popisu výstražné
kontrolky v dokumentaci.
Kdy zůstane výstražná kontrolka
svítit
Položky (1) (2) a (3) popisu výstražné
kontrolky indikují, zda se máte kromě okamžité
doporučené akce obrátit na kvalifikovaného
odborníka.
Vizuální upozornění, která se zobrazují jako
symboly, informující řidiče o výskytu závady
(výstražné kontrolky) nebo o běhu některého
systému (výstražná kontrolka aktivace nebo
deaktivace činnosti). Některé výstražné
kontrolky se rozsvěcí dvěma způsoby (svítí či
blikají) nebo mají několik barev.
(1)
: Jakmile to bude bezpečné, musíte co
nejdříve zastavit a vypnout zapalování.
(2): Obraťte se na ser vis sítě PEUGEOT nebo
na jiný odborný ser vis.
(3) : Vyhledejte ser vis sítě PEUGEOT nebo jiný
kvalifikovaný ser vis.
1
Palubní zařízení

14

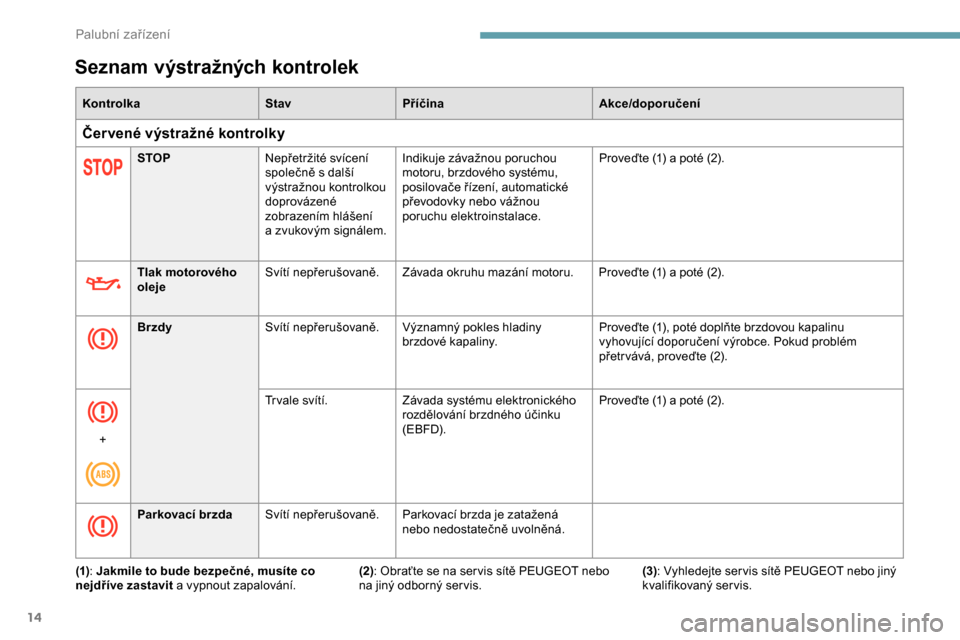

Seznam výstražných kontrolek
KontrolkaStavPříčina Akce/doporučení
Čer vené výstražné kontrolky
STOPNepřetržité svícení
společně s
další
výstražnou kontrolkou
doprovázené
zobrazením hlášení
a
zvukovým signálem.Indikuje závažnou poruchou
motoru, brzdového systému,
posilovače řízení, automatické
převodovky nebo vážnou
poruchu elektroinstalace.
Proveďte (1) a poté (2).
Tlak motorového
oleje Svítí nepřerušovaně. Závada okruhu mazání motoru. Proveďte (1) a poté (2).
Brzdy Svítí nepřerušovaně. Významný pokles hladiny
brzdové kapaliny. Proveďte (1), poté doplňte brzdovou kapalinu
vyhovující doporučení výrobce. Pokud problém
přetr vává, proveďte (2).
+ Tr vale svítí.
Závada systému elektronického
rozdělování brzdného účinku
(EBFD). Proveďte (1) a poté (2).
Parkovací brzda Svítí nepřerušovaně. Parkovací brzda je zatažená
nebo nedostatečně uvolněná.
(1) : Jakmile to bude bezpečné, musíte co
nejdříve zastavit a vypnout zapalování. (2): Obraťte se na ser vis sítě PEUGEOT nebo
na jiný odborný ser vis.(3)
: Vyhledejte ser vis sítě PEUGEOT nebo jiný
kvalifikovaný ser vis.
Palubní zařízení

15

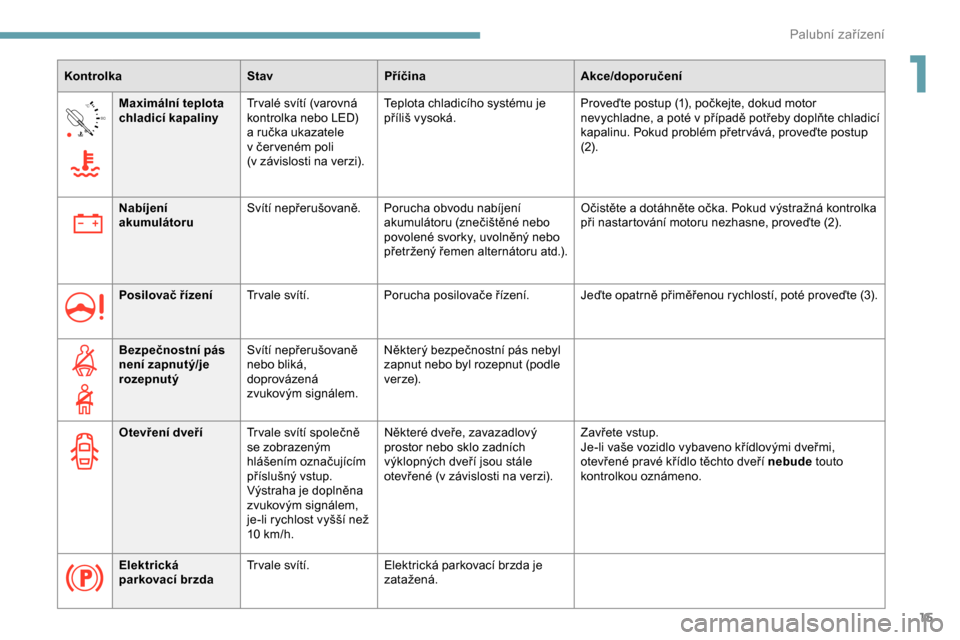

90°CMaximální teplota
chladicí kapaliny Tr valé svítí (varovná
kontrolka nebo LED)
a
ručka ukazatele
v
čer veném poli
(v
závislosti na verzi).Teplota chladicího systému je
příliš vysoká.
Proveďte postup (1), počkejte, dokud motor
nevychladne, a
poté v případě potřeby doplňte chladicí
kapalinu. Pokud problém přetr vává, proveďte postup
(2).
Nabíjení
akumulátoru Svítí nepřerušovaně. Porucha obvodu nabíjení
akumulátoru (znečištěné nebo
povolené svorky, uvolněný nebo
přetržený řemen alternátoru atd.). Očistěte a dotáhněte očka. Pokud výstražná kontrolka
při nastartování motoru nezhasne, proveďte (2).
Posilovač řízení Tr vale svítí. Porucha posilovače řízení. Jeďte opatrně přiměřenou rychlostí, poté proveďte (3).
Bezpečnostní pás
není zapnutý/je
rozepnutý Svítí nepřerušovaně
nebo bliká,
doprovázená
zvukovým signálem. Některý bezpečnostní pás nebyl
zapnut nebo byl rozepnut (podle
ve r ze).
Otevření dveří Tr vale svítí společně
se zobrazeným
hlášením označujícím
příslušný vstup.
Výstraha je doplněna
zvukovým signálem,
je-li rychlost vyšší než
10
km/h.Některé dveře, zavazadlový
prostor nebo sklo zadních
výklopných dveří jsou stále
otevřené (v
závislosti na verzi).Zavřete vstup.
Je-li vaše vozidlo vybaveno křídlovými dveřmi,
otevřené pravé křídlo těchto dveří nebude
touto
kontrolkou oznámeno.
Kontrolka
StavPříčina Akce/doporučení
Elektrická
parkovací brzda Tr vale svítí.
Elektrická parkovací brzda je
zatažená.
1
Palubní zařízení

16

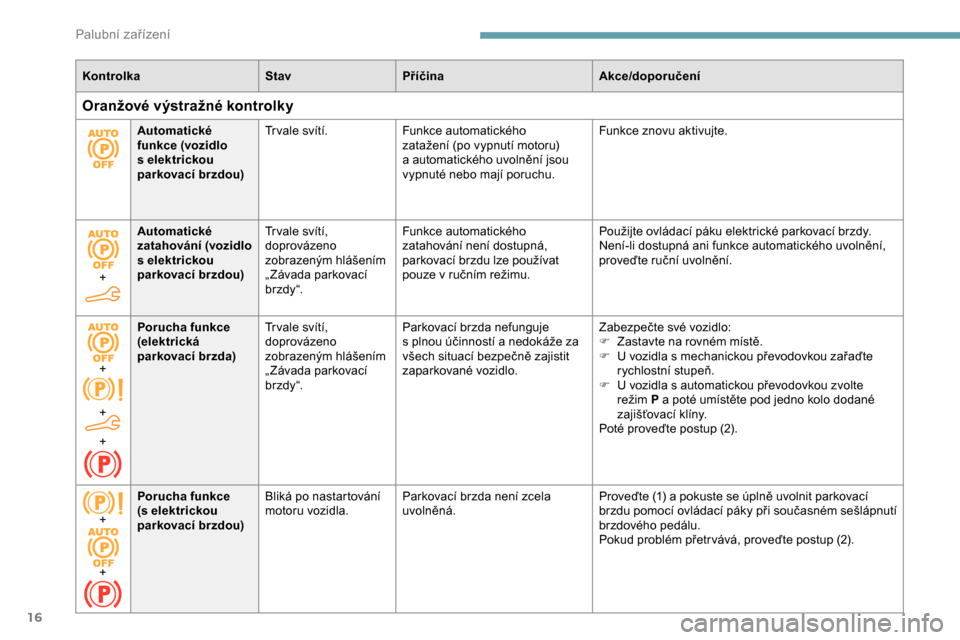

KontrolkaStavPříčina Akce/doporučení
Oranžové výstražné kontrolky
Automatické
funkce (vozidlo
s
elektrickou
parkovací brzdou) Tr vale svítí.
Funkce automatického
zatažení (po vypnutí motoru)
a
automatického uvolnění jsou
vypnuté nebo mají poruchu. Funkce znovu aktivujte.
+ Automatické
zatahování (vozidlo
s
elektrickou
parkovací brzdou) Tr vale svítí,
doprovázeno
zobrazeným hlášením
„ Závada parkovací
br zdy “. Funkce automatického
zatahování není dostupná,
parkovací brzdu lze používat
pouze v
ručním režimu.Použijte ovládací páku elektrické parkovací brzdy.
Není-li dostupná ani funkce automatického uvolnění,
proveďte ruční uvolnění.
+
+
+ Porucha funkce
(elektrická
parkovací brzda)
Tr vale svítí,
doprovázeno
zobrazeným hlášením
„ Závada parkovací
br zdy “. Parkovací brzda nefunguje
s
plnou účinností a nedokáže za
všech situací bezpečně zajistit
zaparkované vozidlo. Zabezpečte své vozidlo:
F

Z
astavte na rovném místě.
F

U
vozidla s mechanickou převodovkou zařaďte
rychlostní stupeň.
F

U
vozidla s automatickou převodovkou zvolte
režim
P a poté umístěte pod jedno kolo dodané
zajišťovací klíny.
Poté proveďte postup (2).
+
+ Porucha funkce
(s elektrickou
parkovací brzdou)
Bliká po nastartování
motoru vozidla.
Parkovací brzda není zcela
uvolněná. Proveďte (1) a pokuste se úplně uvolnit parkovací
brzdu pomocí ovládací páky při současném sešlápnutí
brzdového pedálu.
Pokud problém přetr vává, proveďte postup (2).
Palubní zařízení

17
/2
1 1

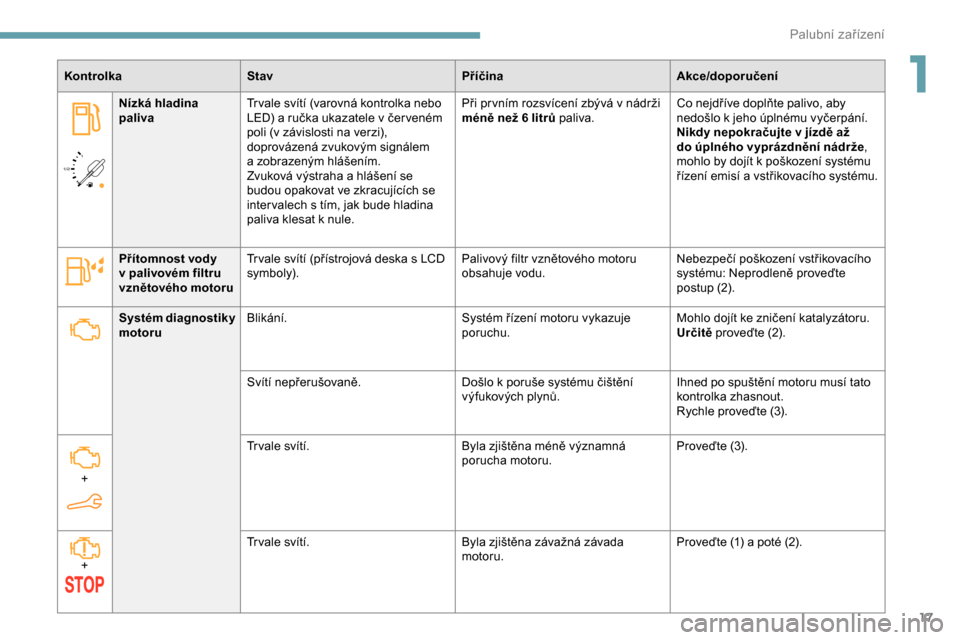

Kontrolka
Stav PříčinaAkce/doporučení
Nízká hladina
paliva Tr vale svítí (varovná kontrolka nebo
LED) a
ručka ukazatele v čer veném
poli (v
závislosti na verzi),
doprovázená zvukovým signálem
a
zobrazeným hlášením.
Zvuková výstraha a
hlášení se
budou opakovat ve zkracujících se
inter valech s
tím, jak bude hladina
paliva klesat k
nule.Při pr vním rozsvícení zbývá v
nádrži
méně než 6
litrů paliva.Co nejdříve doplňte palivo, aby
nedošlo k
jeho úplnému vyčerpání.
Nikdy nepokračujte v
jízdě až
do úplného vyprázdnění nádrže ,
mohlo by dojít k
poškození systému
řízení emisí a
vstřikovacího systému.
Přítomnost vody
v
palivovém filtru
vznětového motoru Tr vale svítí (přístrojová deska s
LCD
symboly). Palivový filtr vznětového motoru
obsahuje vodu.Nebezpečí poškození vstřikovacího
systému: Neprodleně proveďte
postup (2).
Systém diagnostiky
motoru Blikání.
Systém řízení motoru vykazuje
poruchu.Mohlo dojít ke zničení katalyzátoru.
Určitě
proveďte (2).
Svítí nepřerušovaně. Došlo k
poruše systému čištění
výfukových plynů. Ihned po spuštění motoru musí tato
kontrolka zhasnout.
Rychle proveďte (3).
+ Tr vale svítí.
Byla zjištěna méně významná
porucha motoru.Proveďte (3).
+ Tr vale svítí.
Byla zjištěna závažná závada
motoru.Proveďte (1) a poté (2).
1
Palubní zařízení

18

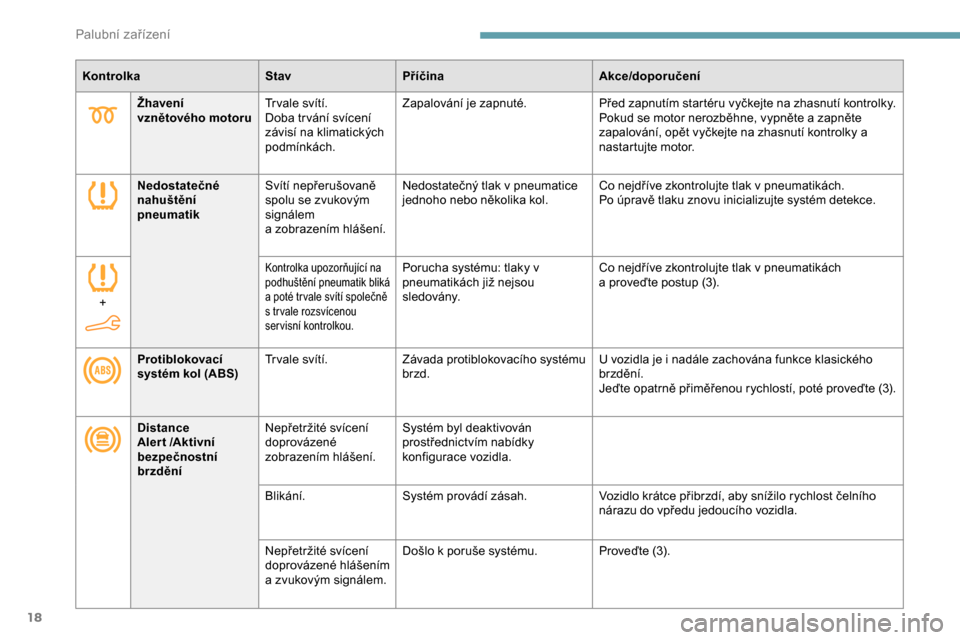

Žhavení
vznětového motoruTr vale svítí.
Doba tr vání svícení
závisí na klimatických
podmínkách. Zapalování je zapnuté.
Před zapnutím startéru vyčkejte na zhasnutí kontrolky.
Pokud se motor nerozběhne, vypněte a zapněte
zapalování, opět vyčkejte na zhasnutí kontrolky a
nastartujte motor.
Kontrolka
StavPříčina Akce/doporučení
Nedostatečné
nahuštění
pneumatik Svítí nepřerušovaně
spolu se zvukovým
signálem
a
zobrazením hlášení.Nedostatečný tlak v pneumatice
jednoho nebo několika kol.
Co nejdříve zkontrolujte tlak v
pneumatikách.
Po úpravě tlaku znovu inicializujte systém detekce.
+
Kontrolka upozorňující na
podhuštění pneumatik bliká
a poté tr vale svítí společně
s
tr vale rozsvícenou
servisní kontrolkou.Porucha systému: tlaky v
pneumatikách již nejsou
sledovány. Co nejdříve zkontrolujte tlak v
pneumatikách
a proveďte postup (3).
Protiblokovací
systém kol (ABS) Tr vale svítí.
Závada protiblokovacího systému
brzd. U vozidla je i
nadále zachována funkce klasického
brzdění.
Jeďte opatrně přiměřenou rychlostí, poté proveďte (3).
Distance
Aler t

/Aktivní
bezpečnostní
brzdění Nepřetržité svícení
doprovázené
zobrazením hlášení.
Systém byl deaktivován
prostřednictvím nabídky
konfigurace vozidla.
Blikání. Systém provádí zásah. Vozidlo krátce přibrzdí, aby snížilo rychlost čelního
nárazu do vpředu jedoucího vozidla.
Nepřetržité svícení
doprovázené hlášením
a

zvukovým signálem. Došlo k
poruše systému. Proveďte (3).
Palubní zařízení
