sensor Peugeot Partner 2019 Ägarmanual (in Swedish)

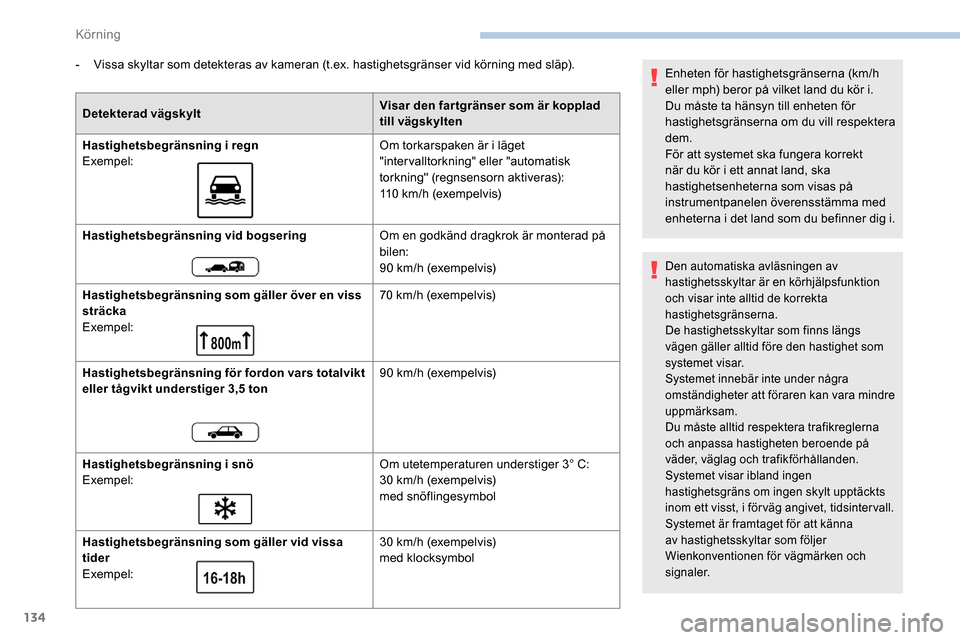

134
- Vissa skyltar som detekteras av kameran (t.ex. hastighetsgränser vid körning med släp).
Detekterad vägskylt Visar den fartgränser som är kopplad
till vägskylten
Hastighetsbegränsning i regn
Exempel: Om torkarspaken är i läget
"intervalltorkning" eller "automatisk
torkning" (regnsensorn aktiveras):
110
km/h (exempelvis)
Hastighetsbegränsning vid bogsering Om en godkänd dragkrok är monterad på
bilen:
90
km/h (exempelvis)
Hastighetsbegränsning som gäller över en viss
sträcka
Exempel: 70
km/h (exempelvis)
Hastighetsbegränsning för fordon vars totalvikt
eller tågvikt understiger 3,5 ton 90
km/h (exempelvis)
Hastighetsbegränsning i snö
Exempel: Om utetemperaturen understiger 3°


C:
30
km/h (exempelvis)
med snöflingesymbol
Hastighetsbegränsning som gäller vid vissa
tider
Exempel: 30
km/h (exempelvis)
med klocksymbol Enheten för hastighetsgränserna (km/h
eller mph) beror på vilket land du kör i.
Du måste ta hänsyn till enheten för
hastighetsgränserna om du vill respektera
dem.
För att systemet ska fungera korrekt
när du kör i ett annat land, ska
hastighetsenheterna som visas på
instrumentpanelen överensstämma med
enheterna i det land som du befinner dig i.
Den automatiska avläsningen av
hastighetsskyltar är en körhjälpsfunktion
och visar inte alltid de korrekta
hastighetsgränserna.
De hastighetsskyltar som finns längs
vägen gäller alltid före den hastighet som
systemet visar.
Systemet innebär inte under några
omständigheter att föraren kan vara mindre
uppmärksam.
Du måste alltid respektera trafikreglerna
och anpassa hastigheten beroende på
väder, väglag och trafikförhållanden.
Systemet visar ibland ingen
hastighetsgräns om ingen skylt upptäckts
inom ett visst, i förväg angivet, tidsintervall.
Systemet är framtaget för att känna
av hastighetsskyltar som följer
Wienkonventionen för vägmärken och
signaler.

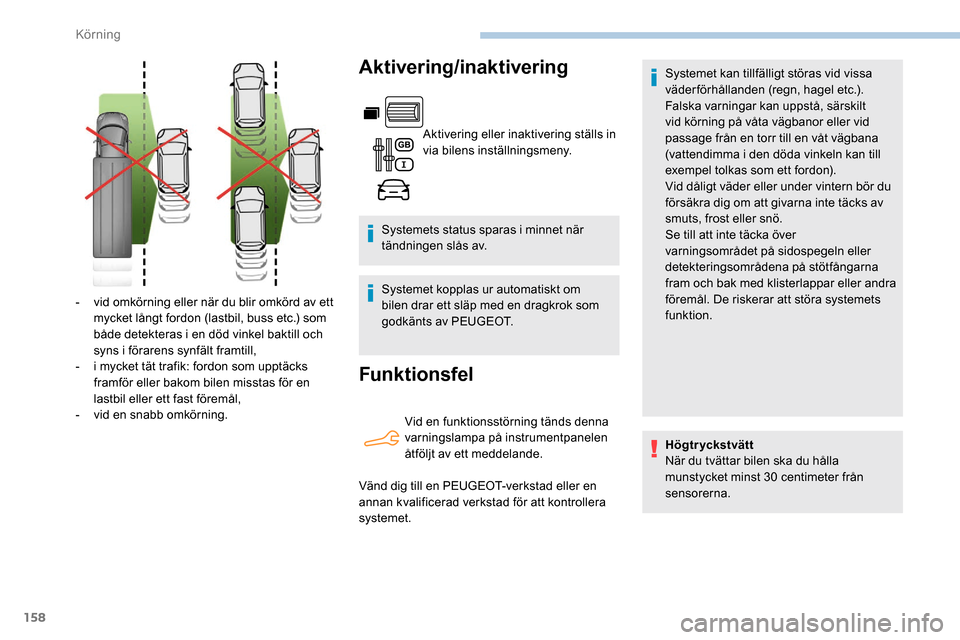

Körning

158
Aktivering/inaktivering
Aktivering eller inaktivering ställs in
via bilens inställningsmeny.
Systemets status sparas i minnet när
tändningen slås av.
Systemet kopplas ur automatiskt om
bilen drar ett släp med en dragkrok som
godkänts av PEUGEOT.
Funktionsfel
Systemet kan tillfälligt störas vid vissa
väderförhållanden (regn, hagel etc.).
Falska varningar kan uppstå, särskilt
vid körning på våta vägbanor eller vid
passage från en torr till en våt vägbana
(vattendimma i den döda vinkeln kan till
exempel tolkas som ett fordon).
Vid dåligt väder eller under vintern bör du
försäkra dig om att givarna inte täcks av
smuts, frost eller snö.
Se till att inte täcka över
varningsområdet på sidospegeln eller
detekteringsområdena på stötfångarna
fram och bak med klisterlappar eller andra
föremål. De riskerar att störa systemets
funktion.
-

v

id omkörning eller när du blir omkörd av ett
mycket långt fordon (lastbil, buss etc.) som
både detekteras i en död vinkel baktill och
syns i förarens synfält framtill,
-

i m

ycket tät trafik: fordon som upptäcks
framför eller bakom bilen misstas för en
lastbil eller ett fast föremål,
-

v

id en snabb omkörning. Vid en funktionsstörning tänds denna
varningslampa på instrumentpanelen
åtföljt av ett meddelande.
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att kontrollera
systemet. Högtryckstvätt
När du tvättar bilen ska du hålla
munstycket minst 30
centimeter från
sensorerna.

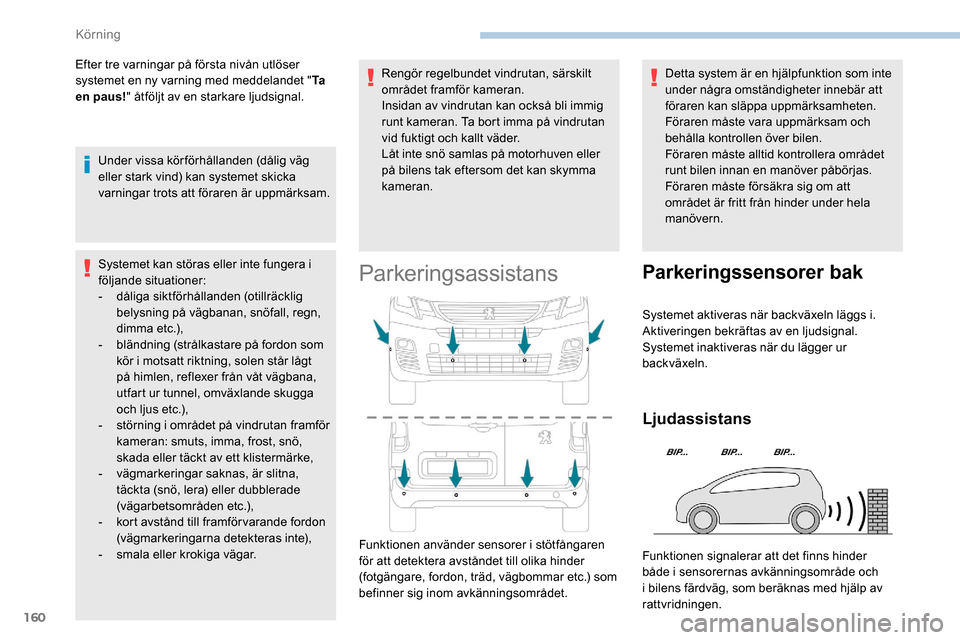

Körning

160
Efter tre varningar på första nivån utlöser
systemet en ny varning med meddelandet "Ta
en paus! " åtföljt av en starkare ljudsignal.
Under vissa körförhållanden (dålig väg
eller stark vind) kan systemet skicka
varningar trots att föraren är uppmärksam.
Systemet kan störas eller inte fungera i
följande situationer:
-
dål

iga siktförhållanden (otillräcklig
belysning på vägbanan, snöfall, regn,
d i m m a e t c .),
-
b

ländning (strålkastare på fordon som
kör i motsatt riktning, solen står lågt
på himlen, reflexer från våt vägbana,
utfart ur tunnel, omväxlande skugga
och ljus etc.),
-

s
törning i området på vindrutan framför
kameran: smuts, imma, frost, snö,
skada eller täckt av ett klistermärke,
-
v

ägmarkeringar saknas, är slitna,
täckta (snö, lera) eller dubblerade
(vägarbetsområden etc.),
-
k

ort avstånd till framförvarande fordon
(vägmarkeringarna detekteras inte),
-
sm

ala eller krokiga vägar. Rengör regelbundet vindrutan, särskilt
området framför kameran.
Insidan av vindrutan kan också bli immig
runt kameran. Ta bort imma på vindrutan
vid fuktigt och kallt väder.
Låt inte snö samlas på motorhuven eller
på bilens tak eftersom det kan skymma
kameran.
Parkeringsassistans
Detta system är en hjälpfunktion som inte
under några omständigheter innebär att
föraren kan släppa uppmärksamheten.
Föraren måste vara uppmärksam och
behålla kontrollen över bilen.
Föraren måste alltid kontrollera området
runt bilen innan en manöver påbörjas.
Föraren måste försäkra sig om att
området är fritt från hinder under hela
manövern.
Funktionen använder sensorer i stötfångaren
för att detektera avståndet till olika hinder
(fotgängare, fordon, träd, vägbommar etc.) som
befinner sig inom avkänningsområdet.
Parkeringssensorer bak
Systemet aktiveras när backväxeln läggs i.
Aktiveringen bekräftas av en ljudsignal.
Systemet inaktiveras när du lägger ur
backväxeln.
Ljudassistans
Funktionen signalerar att det finns hinder
både i sensorernas avkänningsområde och
i bilens färdväg, som beräknas med hjälp av
rattvridningen.

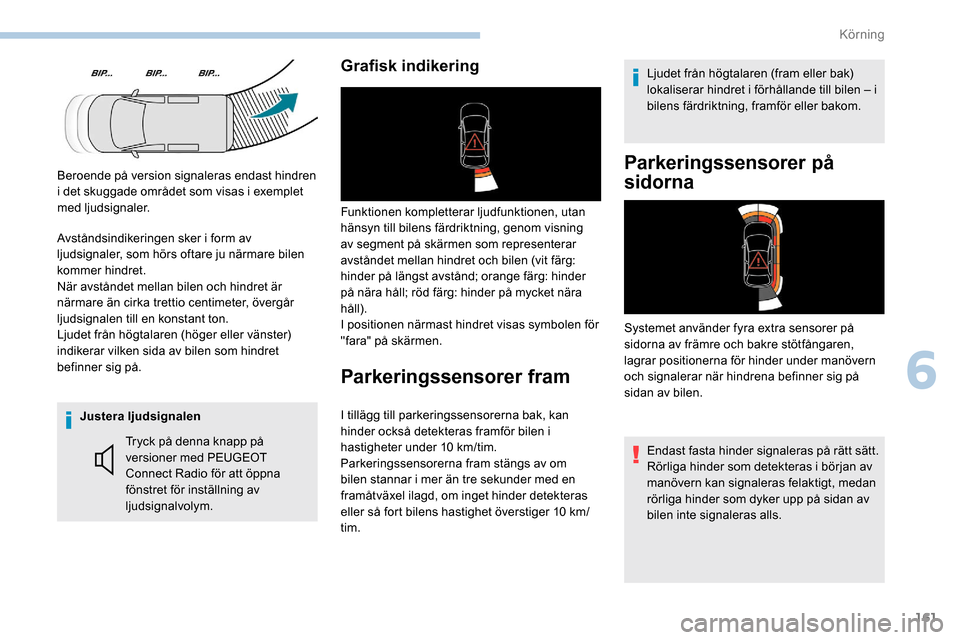

Körning

161
Justera ljudsignalenTryck på denna knapp på
versioner med PEUGEOT
Connect Radio för att öppna
fönstret för inställning av
ljudsignalvolym.
Grafisk indikering
Funktionen kompletterar ljudfunktionen, utan
hänsyn till bilens färdriktning, genom visning
av segment på skärmen som representerar
avståndet mellan hindret och bilen (vit färg:
hinder på längst avstånd; orange färg: hinder
på nära håll; röd färg: hinder på mycket nära
håll).
I positionen närmast hindret visas symbolen för
"fara" på skärmen.
Parkeringssensorer fram
Ljudet från högtalaren (fram eller bak)
lokaliserar hindret i förhållande till bilen – i
bilens färdriktning, framför eller bakom.
I tillägg till parkeringssensorerna bak, kan
hinder också detekteras framför bilen i
hastigheter under 10


km/tim.
Parkeringssensorerna fram stängs av om
bilen stannar i mer än tre sekunder med en
framåtväxel ilagd, om inget hinder detekteras
eller så fort bilens hastighet överstiger 10

km/
tim.
Parkeringssensorer på
sidorna
Systemet använder fyra extra sensorer på
sidorna av främre och bakre stötfångaren,
lagrar positionerna för hinder under manövern
och signalerar när hindrena befinner sig på
sidan av bilen.
Avståndsindikeringen sker i form av
ljudsignaler, som hörs oftare ju närmare bilen
kommer hindret.
När avståndet mellan bilen och hindret är
närmare än cirka trettio centimeter, övergår
ljudsignalen till en konstant ton.
Ljudet från högtalaren (höger eller vänster)
indikerar vilken sida av bilen som hindret
befinner sig på.
Endast fasta hinder signaleras på rätt sätt.
Rörliga hinder som detekteras i början av
manövern kan signaleras felaktigt, medan
rörliga hinder som dyker upp på sidan av
bilen inte signaleras alls.
Beroende på version signaleras endast hindren
i det skuggade området som visas i exemplet
med ljudsignaler.
6
Körning

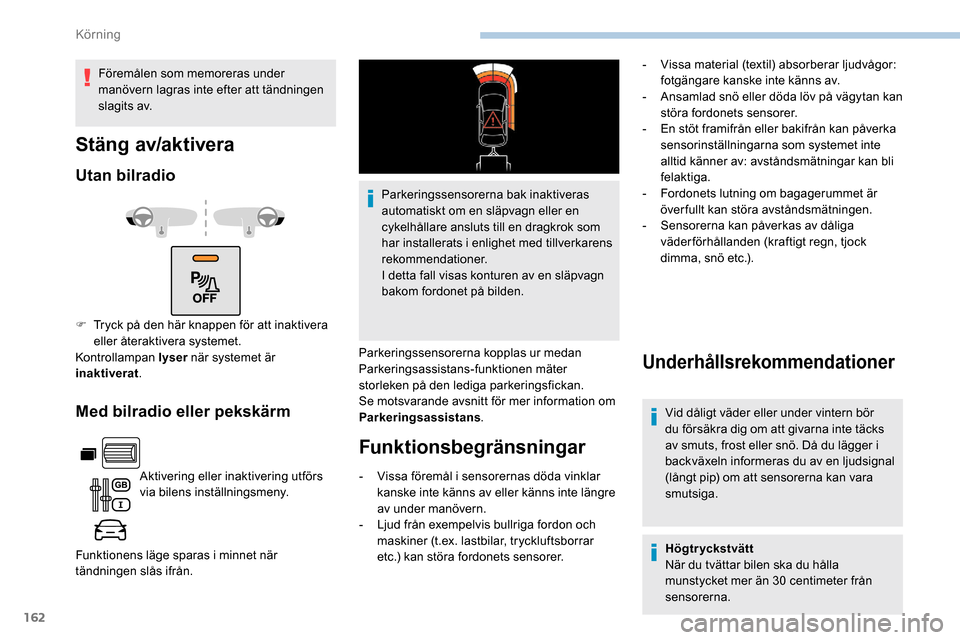

162
Med bilradio eller pekskärm
Aktivering eller inaktivering utförs
via bilens inställningsmeny.
Funktionens läge sparas i minnet när
tändningen slås ifrån. Parkeringssensorerna bak inaktiveras
automatiskt om en släpvagn eller en
cykelhållare ansluts till en dragkrok som
har installerats i enlighet med tillverkarens
rekommendationer.
I detta fall visas konturen av en släpvagn
bakom fordonet på bilden.
Parkeringssensorerna kopplas ur medan
Parkeringsassistans-funktionen mäter
storleken på den lediga parkeringsfickan.
Se motsvarande avsnitt för mer information om
Parkeringsassistans .
Funktionsbegränsningar
Underhållsrekommendationer
Vid dåligt väder eller under vintern bör
du försäkra dig om att givarna inte täcks
av smuts, frost eller snö. Då du lägger i
backväxeln informeras du av en ljudsignal
(långt pip) om att sensorerna kan vara
smutsiga.
-

V

issa föremål i sensorernas döda vinklar
kanske inte känns av eller känns inte längre
av under manövern.
-

L

jud från exempelvis bullriga fordon och
maskiner (t.ex.


lastbilar, tryckluftsborrar
etc.) kan störa fordonets sensorer. Högtryckstvätt
När du tvättar bilen ska du hålla
munstycket mer än 30
centimeter från
sensorerna.
Stäng av/aktivera
Utan bilradio
F Tryck på den här knappen för att inaktivera eller återaktivera systemet.
Kontrollampan lyser när systemet är
inaktiverat .
Föremålen som memoreras under
manövern lagras inte efter att tändningen
slagits av.
-
V
issa material (textil) absorberar ljudvågor:
fotgängare kanske inte känns av.
-
A
nsamlad snö eller döda löv på vägytan kan
störa fordonets sensorer.
-
E
n stöt framifrån eller bakifrån kan påverka
sensorinställningarna som systemet inte
alltid känner av: avståndsmätningar kan bli
felaktiga.
-
F
ordonets lutning om bagagerummet är
överfullt kan störa avståndsmätningen.
-
S
ensorerna kan påverkas av dåliga
väderförhållanden (kraftigt regn, tjock
dimma, snö etc.).

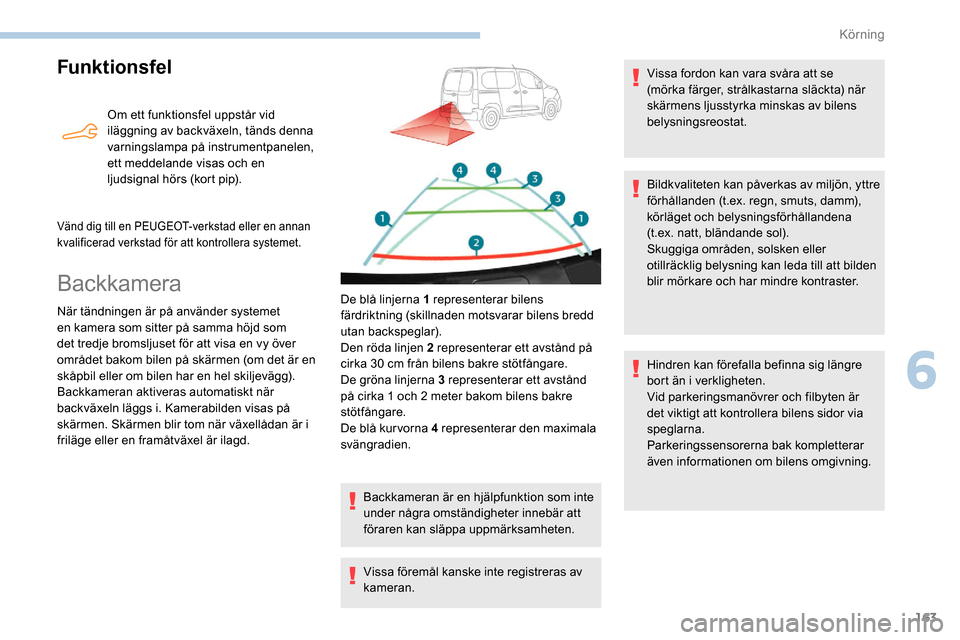

Körning

163
Funktionsfel
Om ett funktionsfel uppstår vid
iläggning av backväxeln, tänds denna
varningslampa på instrumentpanelen,
ett meddelande visas och en
ljudsignal hörs (kort pip).
Vänd dig till en PEUGEOT-verkstad eller en annan
kvalificerad verkstad för att kontrollera systemet.
Backkamera
När tändningen är på använder systemet
en kamera som sitter på samma höjd som
det tredje bromsljuset för att visa en vy över
området bakom bilen på skärmen (om det är en
skåpbil eller om bilen har en hel skiljevägg).
Backkameran aktiveras automatiskt när
backväxeln läggs i. Kamerabilden visas på
skärmen. Skärmen blir tom när växellådan är i
friläge eller en framåtväxel är ilagd.De blå linjerna 1 representerar bilens
färdriktning (skillnaden motsvarar bilens bredd
utan backspeglar).
Den röda linjen 2 representerar ett avstånd på
cirka 30
cm från bilens bakre stötfångare.
De gröna linjerna 3 representerar ett avstånd
på cirka 1 och 2
meter bakom bilens bakre
stötfångare.
De blå kur vorna 4 representerar den maximala
svängradien.
Backkameran är en hjälpfunktion som inte
under några omständigheter innebär att
föraren kan släppa uppmärksamheten.
Vissa föremål kanske inte registreras av
kameran. Vissa fordon kan vara svåra att se
(mörka färger, strålkastarna släckta) när
skärmens ljusstyrka minskas av bilens
belysningsreostat.
Bildkvaliteten kan påverkas av miljön, yttre
förhållanden (t.ex.


regn, smuts, damm),
körläget och belysningsförhållandena
(t.ex.

natt, bländande sol).
Skuggiga områden, solsken eller
otillräcklig belysning kan leda till att bilden
blir mörkare och har mindre kontraster.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Vid parkeringsmanövrer och filbyten är
det viktigt att kontrollera bilens sidor via
speglarna.
Parkeringssensorerna bak kompletterar
även informationen om bilens omgivning.
6
Körning

165

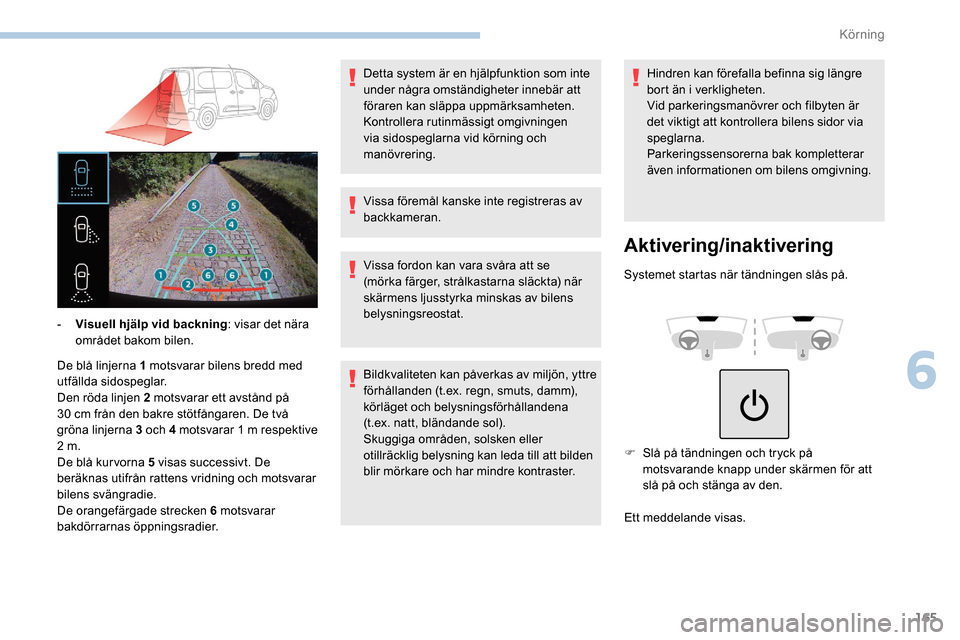

De blå linjerna 1 motsvarar bilens bredd med
u tfällda sidospeglar.
Den röda linjen 2
motsvarar ett avstånd på
30
cm från den bakre stötfångaren. De två
gröna linjerna 3 och 4
motsvarar 1 m respektive
2
m.
De blå kur vorna 5 visas successivt. De
beräknas utifrån rattens vridning och motsvarar
bilens svängradie.
De orangefärgade strecken 6
motsvarar
bakdörrarnas öppningsradier. -
V
isuell hjälp vid backning
: visar det nära
området bakom bilen. Vissa föremål kanske inte registreras av
backkameran.
Vissa fordon kan vara svåra att se
(mörka färger, strålkastarna släckta) när
skärmens ljusstyrka minskas av bilens
belysningsreostat.
Bildkvaliteten kan påverkas av miljön, yttre
förhållanden (t.ex.


regn, smuts, damm),
körläget och belysningsförhållandena
(t.ex.


natt, bländande sol).
Skuggiga områden, solsken eller
otillräcklig belysning kan leda till att bilden
blir mörkare och har mindre kontraster. Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Vid parkeringsmanövrer och filbyten är
det viktigt att kontrollera bilens sidor via
speglarna.
Parkeringssensorerna bak kompletterar
även informationen om bilens omgivning.
Aktivering/inaktivering
Systemet startas när tändningen slås på.
Detta system är en hjälpfunktion som inte
under några omständigheter innebär att
föraren kan släppa uppmärksamheten.
Kontrollera rutinmässigt omgivningen
via sidospeglarna vid körning och
manövrering.
F
S
lå på tändningen och tryck på
motsvarande knapp under skärmen för att
slå på och stänga av den.
Ett meddelande visas.
6
Körning

167

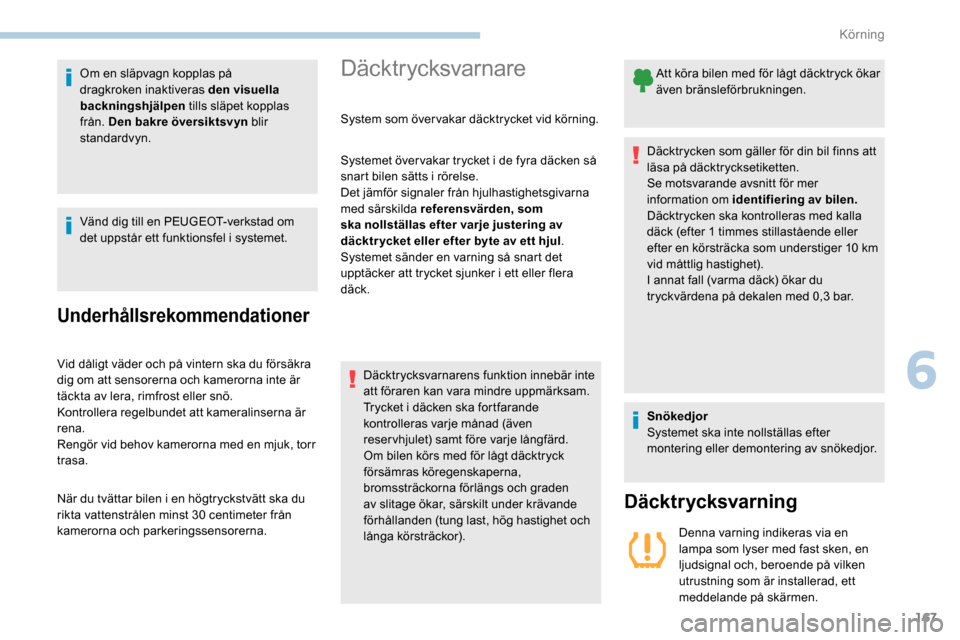

Om en släpvagn kopplas på
dragkroken inaktiveras den visuella
backningshjälpen tills släpet kopplas
från. Den bakre översiktsvyn blir
standardvyn.
Vänd dig till en PEUGEOT-verkstad om
det uppstår ett funktionsfel i systemet.
Underhållsrekommendationer
Vid dåligt väder och på vintern ska du försäkra
dig om att sensorerna och kamerorna inte är
täckta av lera, rimfrost eller snö.
Kontrollera regelbundet att kameralinserna är
rena.
Rengör vid behov kamerorna med en mjuk, torr
trasa.
När du tvättar bilen i en högtryckstvätt ska du
rikta vattenstrålen minst 30
centimeter från
kamerorna och parkeringssensorerna.
Däcktrycksvarnare
System som över vakar däcktrycket vid körning.
Systemet över vakar trycket i de fyra däcken så
snart bilen sätts i rörelse.
Det jämför signaler från hjulhastighetsgivarna
med särskilda referensvärden, som
ska nollställas efter varje justering av
däcktr ycket eller efter byte av ett hjul .
Systemet sänder en varning så snart det
upptäcker att trycket sjunker i ett eller flera
däck.
Däcktrycksvarnarens funktion innebär inte
att föraren kan vara mindre uppmärksam.
Trycket i däcken ska fortfarande
kontrolleras varje månad (även
reservhjulet) samt före varje långfärd.
Om bilen körs med för lågt däcktryck
försämras köregenskaperna,
bromssträckorna förlängs och graden
av slitage ökar, särskilt under krävande
förhållanden (tung last, hög hastighet och
långa körsträckor). Att köra bilen med för lågt däcktryck ökar
även bränsleförbrukningen.
Däcktrycken som gäller för din bil finns att
läsa på däcktrycksetiketten.
Se motsvarande avsnitt för mer
information om identifiering av bilen.
Däcktrycken ska kontrolleras med kalla
däck (efter 1 timmes stillastående eller
efter en körsträcka som understiger 10
km
vid måttlig hastighet).
I annat fall (varma däck) ökar du
tryckvärdena på dekalen med 0,3
bar.
Snökedjor
Systemet ska inte nollställas efter
montering eller demontering av snökedjor.
Däcktrycksvarning
Denna varning indikeras via en
lampa som lyser med fast sken, en
ljudsignal och, beroende på vilken
utrustning som är installerad, ett
meddelande på skärmen.
6
Körning

222

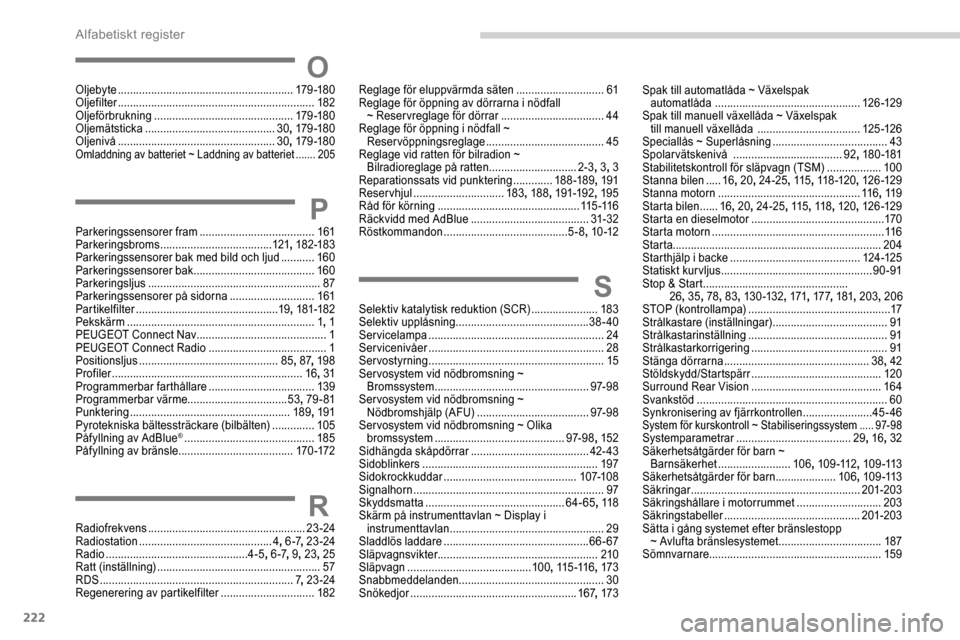

OOljebyte .......................................................... 179 -18 0
Oljefilter ................................................................. 182
Oljeförbrukning


.............................................. 179 -18 0
Oljemätsticka


........................................... 30, 179 -18 0
Oljenivå


.................................................... 30, 179 -18 0
Omladdning av batteriet ~ Laddning av batteriet .......205
P
Parkeringssensorer fram ......................................161
Parkeringsbroms ..................................... 121, 182-183
Parkeringssensorer bak med bild och ljud


...........160
Parkeringssensorer bak


........................................ 160
Parkeringsljus


......................................................... 87
Parkeringssensorer på sidorna
............................ 16

1
Partikelfilter


............................................... 19, 181-182
Pekskärm
.............................................................. 1,

1
PEUGEOT Connect Nav
........................................... 1
PEUGEOT Connect Radio

.......................................1
P

ositionsljus

.............................................. 85, 87 , 198
Profiler


............................................................... 16, 31
Programmerbar farthållare
................................... 13

9
Programmerbar värme .................................53, 79 - 81
Punktering


..................................................... 189, 191
Pyrotekniska bältessträckare (bilbälten)
.............. 10

5
Påfyllning av AdBlue
® ........................................... 18 5
Påfyllning av bränsle
...................................... 170 -172
RRadiofrekvens .................................................... 23 -24
Radiostation ............................................ 4, 6 -7 , 23 -24
Radio


............................................... 4-5, 6 -7 , 9, 23 , 25
Ratt (inställning)


...................................................... 57
RDS
..................................

..............................7, 23 -24
Regenerering av partikelfilter


...............................182
Reglage för eluppvärmda säten .............................61
R eglage för öppning av dörrarna i nödfall ~ Reservreglage för dörrar


..................................44
Reglage för öppning i nödfall ~ Reservöppningsreglage


.......................................45
Reglage vid ratten för bilradion ~ Bilradioreglage på ratten


.............................2-3, 3, 3
Reparationssats vid punktering


.............188 -189, 191
Reservhjul
.............................. 18

3, 188 , 191-192 , 195
Råd för körning
............................................... 115 -11 6
Räckvidd med AdBlue
....................................... 31- 32
Röstkommandon


......................................... 5-8, 10 -12
SSelektiv katalytisk reduktion (SCR) ......................183
Selektiv upplåsning ............................................ 38-40
Servicelampa
..................................

........................24
Servicenivåer


.......................................................... 28
Servostyrning


.......................................................... 15
Ser vosystem vid nödbromsning ~ Bromssystem
................................................... 97- 9 8
Ser vosystem vid nödbromsning ~ Nödbromshjälp (AFU)


.....................................97- 9 8
Ser vosystem vid nödbromsning ~ Olika bromssystem


........................................... 97- 9 8, 152
Sidhängda skåpdörrar


....................................... 42- 43
Sidoblinkers


.......................................................... 197
Sidokrockkuddar


............................................ 107-108
Signalhorn


............................................................... 97
Skyddsmatta


.............................................. 64-65, 11 8
Skärm på instrumenttavlan ~ Display i instrumenttavlan


................................................... 29
Sladdlös laddare


................................................ 66- 67
Släpvagnsvikter


..................................................... 210
Släpvagn


......................................... 10 0, 115 -11 6 , 173
Snabbmeddelanden


................................................ 30
Snökedjor
.................

...................................... 167, 173 Spak till automatlåda ~ Växelspak
automatlåda ................................................
126 -12 9
Spak till manuell växellåda ~ Växelspak till manuell växellåda ..................................
125 -126
Speciallås ~ Superlåsning
...................................... 43
S
polarvätskenivå ....................................
92, 18 0 -181
Stabilitetskontroll för släpvagn (TSM)

..................
10 0
Stanna bilen

.....
16, 20 , 24-25 , 115, 11 8 -12 0 , 126 -129
Stanna motorn

...............................................
11 6, 11 9
Starta bilen

......
16, 20 , 24-25 , 115, 11 8 , 120 , 126 -129
Starta en dieselmotor

............................................
170
Starta motorn

.........................................................
11 6
Starta ..................................................................... 204
Starthjälp i backe ...........................................
124 -125
Statiskt kurvljus

..................................................
90 -91
Stop & Start

................................................
26 , 35 , 78, 83 , 13 0 -132 , 171, 17 7 , 181 , 203 , 206
STOP (kontrollampa) ...............................................17
Strålkastare (inställningar)
......................................91
Strålkastarinställning


..............................................91
Strålkastarkorrigering
............................................. 91
S

tänga dörrarna

................................................38, 42
Stöldskydd/Startspärr


...........................................120
Surround Rear Vision
........................................... 16

4
Svankstöd
..................................

.............................60
Synkronisering av fjärrkontrollen
....................... 45

-46
System för kurskontroll ~ Stabiliseringssystem .....97- 9 8Systemparametrar ...................................... 29, 16 , 32
Säkerhetsåtgärder för barn ~ Barnsäkerhet


........................10 6, 1 0 9 -112 , 1 0 9 -113
Säkerhetsåtgärder för barn ....................10 6, 1 0 9 -113
Säkringar


........................................................ 201-203
Säkringshållare i motorrummet


............................203
Säkringstabeller


............................................. 201-203
Sätta i gång systemet efter bränslestopp ~ Avlufta bränslesystemet
..................................187
Sömnvarnare ......................................................... 159
Alfabetiskt register
