Peugeot Partner 2020 Vodič za korisnike (in Croatian)

39
Pristup

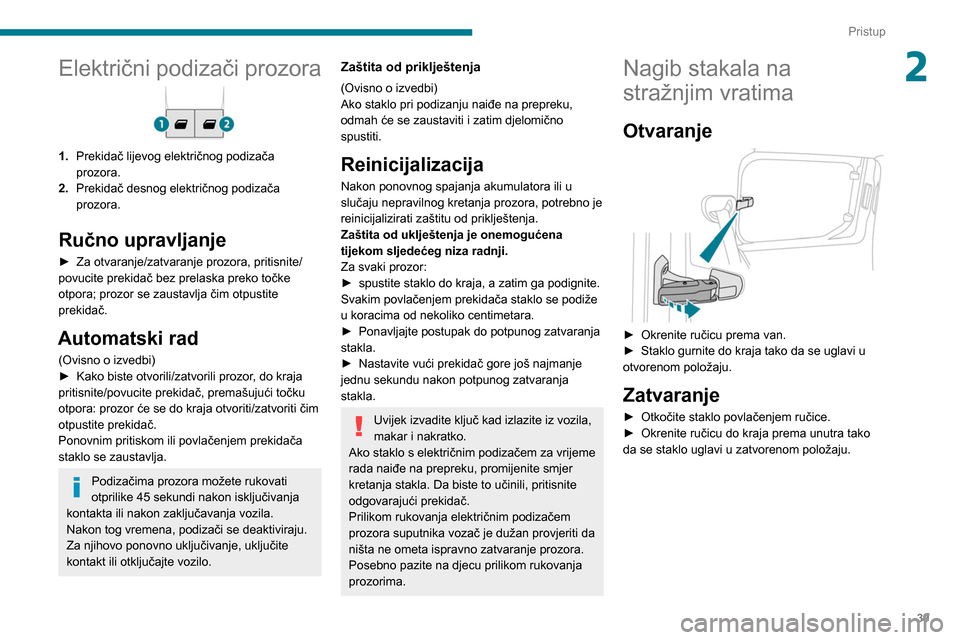

2Električni podizači prozora
1.Prekidač lijevog električnog podizača
prozora.
2. Prekidač desnog električnog podizača
prozora.
Ručno upravljanje
► Za otvaranje/zatvaranje prozora, pritisnite/
povucite prekidač bez prelaska preko točke
otpora; prozor se zaustavlja čim otpustite
prekidač.
Automatski rad
(Ovisno o izvedbi)
► Kako biste otvorili/zatvorili prozor , do kraja
pritisnite/povucite prekidač, premašujući točku
otpora: prozor će se do kraja otvoriti/zatvoriti čim
otpustite prekidač.
Ponovnim pritiskom ili povlačenjem prekidača
staklo se zaustavlja.
Podizačima prozora možete rukovati
otprilike 45 sekundi nakon isključivanja
kontakta ili nakon zaključavanja vozila.
Nakon tog vremena, podizači se deaktiviraju.
Za njihovo ponovno uključivanje, uključite
kontakt ili otključajte vozilo.
Zaštita od priklještenja
(Ovisno o izvedbi)
Ako staklo pri podizanju naiđe na prepreku,
odmah će se zaustaviti i zatim djelomično
spustiti.
Reinicijalizacija
Nakon ponovnog spajanja akumulatora ili u
slučaju nepravilnog kretanja prozora, potrebno je
reinicijalizirati zaštitu od priklještenja.
Zaštita od uklještenja je onemogućena
tijekom sljedećeg niza radnji.
Za svaki prozor:
►

spustite staklo do kraja, a zatim ga podignite.
Svakim povlačenjem prekidača staklo se podiže
u koracima od nekoliko centimetara.
►


Ponavljajte postupak do potpunog zatvaranja
stakla.
►


Nastavite vući prekidač gore još najmanje
jednu sekundu nakon potpunog zatvaranja
stakla.
Uvijek izvadite ključ kad izlazite iz vozila,
makar i nakratko.
Ako staklo s električnim podizačem za vrijeme
rada naiđe na prepreku, promijenite smjer
kretanja stakla. Da biste to učinili, pritisnite
odgovarajući prekidač.
Prilikom rukovanja električnim podizačem
prozora suputnika vozač je dužan provjeriti da
ništa ne ometa ispravno zatvaranje prozora.
Posebno pazite na djecu prilikom rukovanja
prozorima.
Nagib stakala na
stražnjim vratima
Otvaranje

► Okrenite ručicu prema van.
► Staklo gurnite do kraja tako da se uglavi u
otvorenom položaju.
Zatvaranje
► Otkočite staklo povlačenjem ručice.
► Okrenite ručicu do kraja prema unutra tako
da se staklo uglavi u zatvorenom položaju.

40
Ergonomija i komfor

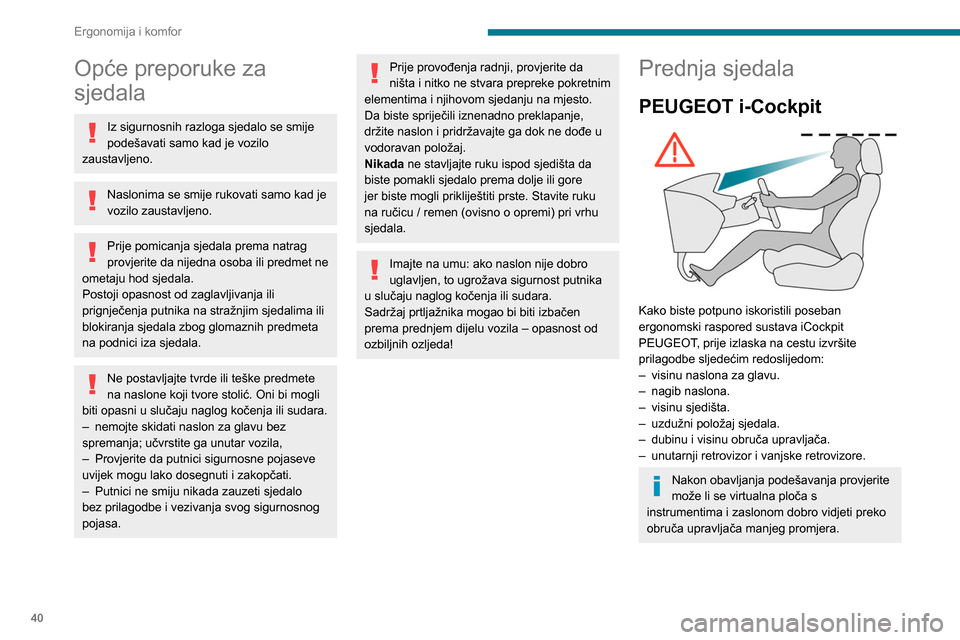

Opće preporuke za
sjedala
Iz sigurnosnih razloga sjedalo se smije
podešavati samo kad je vozilo
zaustavljeno.
Naslonima se smije rukovati samo kad je
vozilo zaustavljeno.
Prije pomicanja sjedala prema natrag
provjerite da nijedna osoba ili predmet ne
ometaju hod sjedala.
Postoji opasnost od zaglavljivanja ili
prignječenja putnika na stražnjim sjedalima ili
blokiranja sjedala zbog glomaznih predmeta
na podnici iza sjedala.
Ne postavljajte tvrde ili teške predmete
na naslone koji tvore stolić. Oni bi mogli
biti opasni u slučaju naglog kočenja ili sudara.
–

nemojte skidati naslon za glavu bez
spremanja; učvrstite ga unutar vozila,
–


Provjerite da putnici sigurnosne pojaseve
uvijek mogu lako dosegnuti i zakopčati.
–


Putnici ne smiju nikada zauzeti sjedalo
bez prilagodbe i vezivanja svog sigurnosnog
pojasa.
Prije provođenja radnji, provjerite da
ništa i nitko ne stvara prepreke pokretnim
elementima i njihovom sjedanju na mjesto.
Da biste spriječili iznenadno preklapanje,
držite naslon i pridržavajte ga dok ne dođe u
vodoravan položaj.
Nikada ne stavljajte ruku ispod sjedišta da
biste pomakli sjedalo prema dolje ili gore
jer biste mogli prikliještiti prste. Stavite ruku
na ručicu / remen (ovisno o opremi) pri vrhu
sjedala.
Imajte na umu: ako naslon nije dobro
uglavljen, to ugrožava sigurnost putnika
u slučaju naglog kočenja ili sudara.
Sadržaj prtljažnika mogao bi biti izbačen
prema prednjem dijelu vozila – opasnost od
ozbiljnih ozljeda!
Prednja sjedala
PEUGEOT i-Cockpit

Kako biste potpuno iskoristili poseban
ergonomski raspored sustava iCockpit
PEUGEOT, prije izlaska na cestu izvršite
prilagodbe sljedećim redoslijedom:
–

visinu naslona za glavu.
–


nagib naslona.
–


visinu sjedišta.
–


uzdužni položaj sjedala.
–


dubinu i visinu obruča upravljača.
–


unutarnji retrovizor i vanjske retrovizore.
Nakon obavljanja podešavanja provjerite
može li se virtualna ploča s
instrumentima i zaslonom dobro vidjeti preko
obruča upravljača manjeg promjera.
Podešavanje
Uzdužni položaj


► Podignite ručicu i pomaknite sjedalo prema
naprijed ili natrag.
Visina sjedišta
(samo sjedalo vozača)

► Ako je vozilo time opremljeno, povucite
ručicu prema gore za podizanje sjedala ili je
gurnite prema dolje za spuštanje sjedala, onoliko
puta koliko je potrebno za postizanje željenog
položaja.

41
Ergonomija i komfor

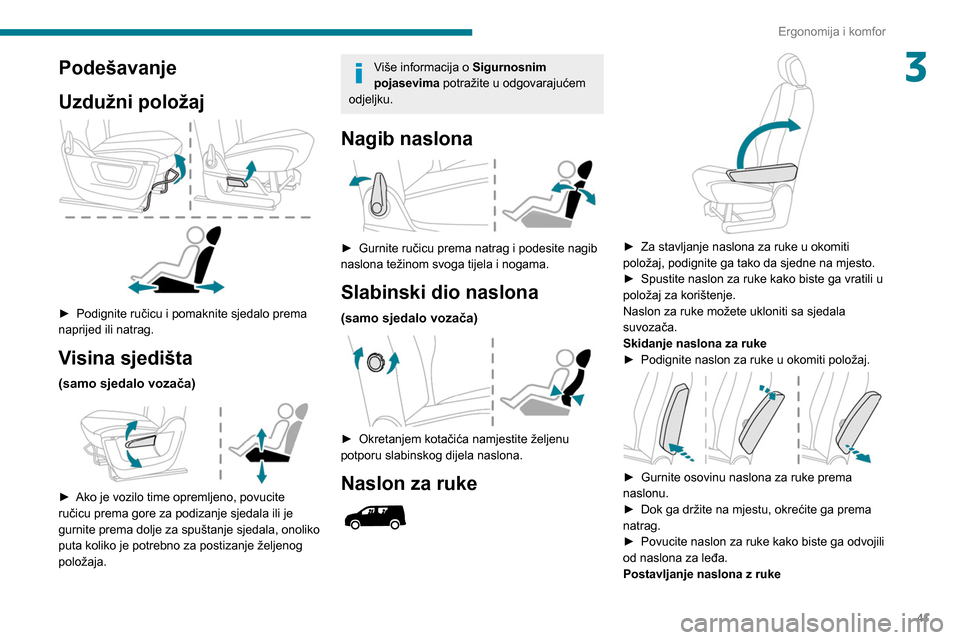

3Podešavanje
Uzdužni položaj


► Podignite ručicu i pomaknite sjedalo prema
naprijed ili natrag.
Visina sjedišta
(samo sjedalo vozača)

► Ako je vozilo time opremljeno, povucite
ručicu prema gore za podizanje sjedala ili je
gurnite prema dolje za spuštanje sjedala, onoliko
puta koliko je potrebno za postizanje željenog
položaja.
Više informacija o Sigurnosnim
pojasevima potražite u odgovarajućem
odjeljku.
Nagib naslona

► Gurnite ručicu prema natrag i podesite nagib
naslona težinom svoga tijela i nogama.
Slabinski dio naslona
(samo sjedalo vozača)

► Okretanjem kotačića namjestite željenu
potporu slabinskog dijela naslona.
Naslon za ruke



► Za stavljanje naslona za ruke u okomiti
položaj, podignite ga tako da sjedne na mjesto.
►

Spustite naslon za ruke kako biste ga vratili u
položaj za korištenje.
Naslon za ruke možete ukloniti sa sjedala
suvozača.
Skidanje naslona za ruke
►


Podignite naslon za ruke u okomiti položaj.

► Gurnite osovinu naslona za ruke prema
naslonu.
►

Dok ga držite na mjestu, okrećite ga prema
natrag.
►


Povucite naslon za ruke kako biste ga odvojili
od naslona za leđa.
Postavljanje naslona z ruke

42
Ergonomija i komfor

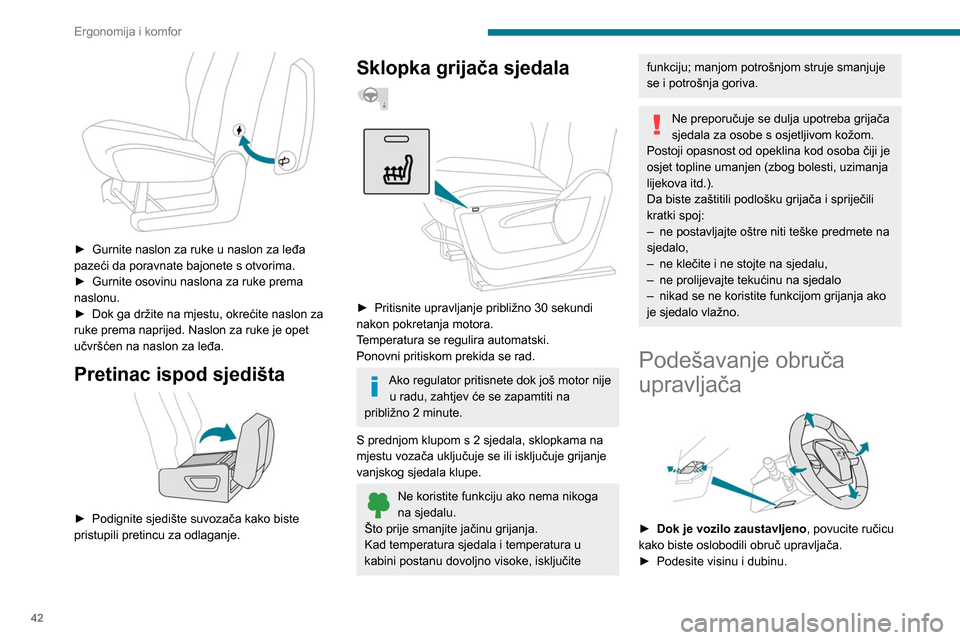

► Gurnite naslon za ruke u naslon za leđa
pazeći da poravnate bajonete s otvorima.
►

Gurnite osovinu naslona za ruke prema
naslonu.
►


Dok ga držite na mjestu, okrećite naslon za
ruke prema naprijed. Naslon za ruke je opet
učvršćen na naslon za leđa.
Pretinac ispod sjedišta

► Podignite sjedište suvozača kako biste
pristupili pretincu za odlaganje.
Sklopka grijača sjedala


► Pritisnite upravljanje približno 30 sekundi
nakon pokretanja motora.
T
emperatura se regulira automatski.
Ponovni pritiskom prekida se rad.
Ako regulator pritisnete dok još motor nije u radu, zahtjev će se zapamtiti na
približno 2 minute.
S prednjom klupom s 2 sjedala, sklopkama na
mjestu vozača uključuje se ili isključuje grijanje
vanjskog sjedala klupe.
Ne koristite funkciju ako nema nikoga
na sjedalu.
Što prije smanjite jačinu grijanja.
Kad temperatura sjedala i temperatura u
kabini postanu dovoljno visoke, isključite
funkciju; manjom potrošnjom struje smanjuje
se i potrošnja goriva.
Ne preporučuje se dulja upotreba grijača
sjedala za osobe s osjetljivom kožom.
Postoji opasnost od opeklina kod osoba čiji je
osjet topline umanjen (zbog bolesti, uzimanja
lijekova itd.).
Da biste zaštitili podlošku grijača i spriječili
kratki spoj:
–

ne postavljajte oštre niti teške predmete na
sjedalo,
–


ne klečite i ne stojte na sjedalu,
–


ne prolijevajte tekućinu na sjedalo
–


nikad se ne koristite funkcijom grijanja ako
je sjedalo vlažno.
Podešavanje obruča
upravljača


► Dok je vozilo zaustavljeno , povucite ručicu
kako biste oslobodili obruč upravljača.
►

Podesite visinu i dubinu.
► Spustite ručicu kako biste uglavili obruč
upravljača.
Iz sigurnosnih razloga taj se postupak
smije se obavljati samo kada je vozilo
zaustavljeno.
Retrovizori
Vanjski retrovizori
Podešavanje

► Pomaknite sklopku A ili okrenite sklopku
C (ovisno o izvedbi) udesno ili ulijevo da biste
odabrali desni ili lijevi retrovizor.
► Pomaknite sklopku B ili C (ovisno o izvedbi) u
bilo kojem od četiri smjera za podešavanje.
► Sklopku A ili C (ovisno o izvedbi) vratite u
središnji položaj.

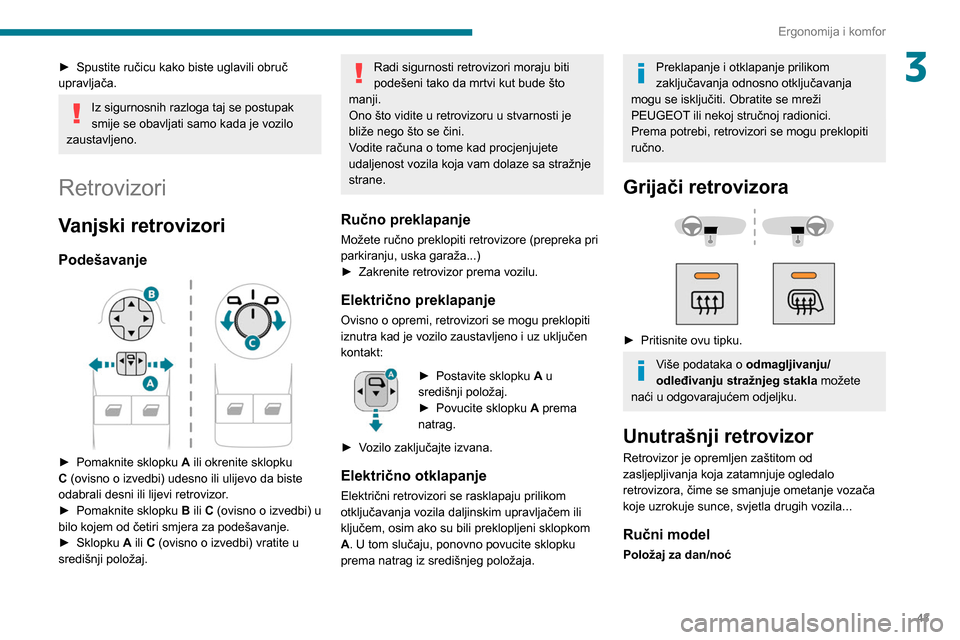

43
Ergonomija i komfor
3► Spustite ručicu kako biste uglavili obruč
upravljača.
Iz sigurnosnih razloga taj se postupak
smije se obavljati samo kada je vozilo
zaustavljeno.
Retrovizori
Vanjski retrovizori
Podešavanje

► Pomaknite sklopku A ili okrenite sklopku
C (ovisno o izvedbi) udesno ili ulijevo da biste
odabrali desni ili lijevi retrovizor.
►

Pomaknite sklopku B

ili C (ovisno o izvedbi) u
bilo kojem od četiri smjera za podešavanje.
►

Sklopku
A ili C (ovisno o izvedbi) vratite u
središnji položaj.
Radi sigurnosti retrovizori moraju biti
podešeni tako da mrtvi kut bude što
manji.
Ono što vidite u retrovizoru u stvarnosti je
bliže nego što se čini.
Vodite računa o tome kad procjenjujete
udaljenost vozila koja vam dolaze sa stražnje
strane.
Ručno preklapanje
Možete ručno preklopiti retrovizore (prepreka pri
parkiranju, uska garaža...)
►

Zakrenite retrovizor prema vozilu.
Električno preklapanje
Ovisno o opremi, retrovizori se mogu preklopiti
iznutra kad je vozilo zaustavljeno i uz uključen
kontakt:
► Postavite sklopku A u
središnji položaj.
►

Povucite sklopku A

prema
natrag.
►

V

ozilo zaključajte izvana.
Električno otklapanje
Električni retrovizori se rasklapaju prilikom
otključavanja vozila daljinskim upravljačem ili
ključem, osim ako su bili preklopljeni sklopkom
A. U tom slučaju, ponovno povucite sklopku
prema natrag iz središnjeg položaja.
Preklapanje i otklapanje prilikom
zaključavanja odnosno otključavanja
mogu se isključiti. Obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Prema potrebi, retrovizori se mogu preklopiti
ručno.
Grijači retrovizora



► Pritisnite ovu tipku.
Više podataka o odmagljivanju/
odleđivanju stražnjeg stakla možete
naći u odgovarajućem odjeljku.
Unutrašnji retrovizor
Retrovizor je opremljen zaštitom od
zasljepljivanja koja zatamnjuje ogledalo
retrovizora, čime se smanjuje ometanje vozača
koje uzrokuje sunce, svjetla drugih vozila...
Ručni model
Položaj za dan/noć

44
Ergonomija i komfor

► Povlačenjem jezičca ogledalo se postavlja u
„noćni” položaj protiv zasljepljivanja.
►

Guranjem jezičca ogledalo prelazi u
normalan „dnevni” položaj.
Podešavanje
►


Postavite ogledalo u normalan „dnevni”
položaj.
Automatski "elektrokromni" model
Zahvaljujući senzoru koji mjeri svjetlo koje dolazi
sa stražnje strane vozila, taj sustav automatski
i postupno prelazi iz dnevnog u noćni način i
obratno.
Kako bi se osigurala optimalna vidljivost
prilikom manevriranja, ogledalo
automatski postaje svijetlo nakon uključivanja
stupnja prijenosa za vožnju unatrag.
Prednja klupa s 2 sjedala
Središnje sjedalo
Položaj stolića

► Za spuštanje naslona povucite jezičac ispod
donjeg ruba sjedala.


Naslona srednjeg sjedala klupe naginje se
prema naprijed kako bi oblikovao radni stol,
pokretni ured (za upotrebu u stanju mirovanja).


Vozilo također se može opremiti zakretnim
stolom.
►

Za vraćanje naslona u sjedeći položaj,
spremite stol i zatim ga vodite dok se na fiksira.
Pazite da se ne zaglavi jezičak ispod jastuka
sjedala dok pomičete naslon sjedala.


Nikada ne koristite stolić dok se vozilo
kreće.
U slučaju naglog kočenja ili udara, svi
predmeti na stolu mogu postati opasni
projektili koji mogu nanijeti ozljedu
Pretinac za sitnice ispod sjedala

► Podignite središnje sjedalo kako biste
pristupili pretincu za sitnice. Ovaj prostor može
se učvrstiti namještanjem lokota (ne isporučuje
se kao dio standardne opreme).
Svaki put kada zaključate sjedalo u
sjedećem položaju, pazite da putnici
imaju pristup završnim dijelovima sigurnosnih
pojaseva i njihovim remenima.

45
Ergonomija i komfor

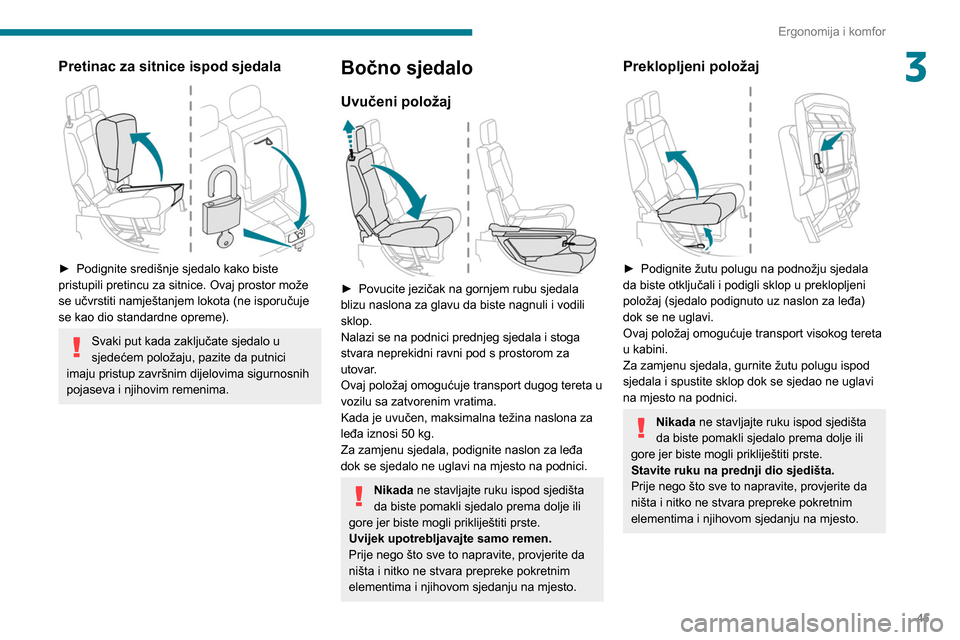

3Pretinac za sitnice ispod sjedala

► Podignite središnje sjedalo kako biste
pristupili pretincu za sitnice. Ovaj prostor može
se učvrstiti namještanjem lokota (ne isporučuje
se kao dio standardne opreme).
Svaki put kada zaključate sjedalo u
sjedećem položaju, pazite da putnici
imaju pristup završnim dijelovima sigurnosnih
pojaseva i njihovim remenima.
Bočno sjedalo
Uvučeni položaj

► Povucite jezičak na gornjem rubu sjedala
blizu naslona za glavu da biste nagnuli i vodili
sklop.
Nalazi se na podnici prednjeg sjedala i stoga
stvara neprekidni ravni pod s prostorom za
utovar
.
Ovaj položaj omogućuje transport dugog tereta u
vozilu sa zatvorenim vratima.
Kada je uvučen, maksimalna težina naslona za
leđa iznosi 50 kg.
Za zamjenu sjedala, podignite naslon za leđa
dok se sjedalo ne uglavi na mjesto na podnici.
Nikada ne stavljajte ruku ispod sjedišta
da biste pomakli sjedalo prema dolje ili
gore jer biste mogli prikliještiti prste.
Uvijek upotrebljavajte samo remen.
Prije nego što sve to napravite, provjerite da
ništa i nitko ne stvara prepreke pokretnim
elementima i njihovom sjedanju na mjesto.
Preklopljeni položaj

► Podignite žutu polugu na podnožju sjedala
da biste otključali i podigli sklop u preklopljeni
položaj (sjedalo podignuto uz naslon za leđa)
dok se ne uglavi.
Ovaj položaj omogućuje transport visokog tereta
u kabini.
Za zamjenu sjedala, gurnite žutu polugu ispod
sjedala i spustite sklop dok se sjedao ne uglavi
na mjesto na podnici.
Nikada ne stavljajte ruku ispod sjedišta
da biste pomakli sjedalo prema dolje ili
gore jer biste mogli prikliještiti prste.
Stavite ruku na prednji dio sjedišta.
Prije nego što sve to napravite, provjerite da
ništa i nitko ne stvara prepreke pokretnim
elementima i njihovom sjedanju na mjesto.

46
Ergonomija i komfor

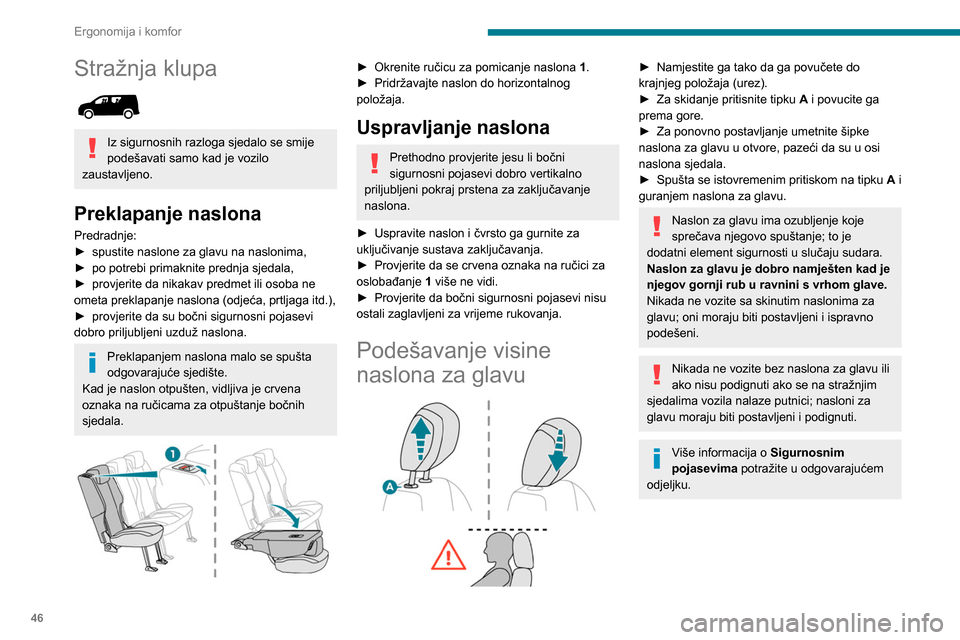

Stražnja klupa

Iz sigurnosnih razloga sjedalo se smije
podešavati samo kad je vozilo
zaustavljeno.
Preklapanje naslona
Predradnje:
► spustite naslone za glavu na naslonima,
►

po potrebi primaknite prednja sjedala,
►


provjerite da nikakav predmet ili osoba ne
ometa preklapanje naslona (odjeća, prtljaga itd.),
►


provjerite da su bočni sigurnosni pojasevi
dobro priljubljeni uzduž naslona.
Preklapanjem naslona malo se spušta
odgovarajuće sjedište.
Kad je naslon otpušten, vidljiva je crvena
oznaka na ručicama za otpuštanje bočnih
sjedala.


► Okrenite ručicu za pomicanje naslona 1 .
► Pridržavajte naslon do horizontalnog
položaja.
Uspravljanje naslona
Prethodno provjerite jesu li bočni
sigurnosni pojasevi dobro vertikalno
priljubljeni pokraj prstena za zaključavanje
naslona.
►

Uspravite naslon i čvrsto ga gurnite za
uključivanje sustava zaključavanja.
►


Provjerite da se crvena oznaka na ručici za
oslobađanje 1

više ne vidi.
►

Provjerite da bočni sigurnosni pojasevi nisu
ostali zaglavljeni za vrijeme rukovanja.
Podešavanje visine
naslona za glavu


► Namjestite ga tako da ga povučete do
krajnjeg položaja (urez).
►

Za skidanje pritisnite tipku

A
i povucite ga
prema gore.
►

Za ponovno postavljanje umetnite šipke
naslona za glavu u otvore, pazeći da su u osi
naslona sjedala.
►


Spušta se istovremenim pritiskom na tipku A

i
guranjem naslona za glavu.
Naslon za glavu ima ozubljenje koje
sprečava njegovo spuštanje; to je
dodatni element sigurnosti u slučaju sudara.
Naslon za glavu je dobro namješten kad je
njegov gornji rub u ravnini s vrhom glave.
Nikada ne vozite sa skinutim naslonima za
glavu; oni moraju biti postavljeni i ispravno
podešeni.
Nikada ne vozite bez naslona za glavu ili
ako nisu podignuti ako se na stražnjim
sjedalima vozila nalaze putnici; nasloni za
glavu moraju biti postavljeni i podignuti.
Više informacija o Sigurnosnim
pojasevima potražite u odgovarajućem
odjeljku.
Unutrašnja oprema
Dodatni tepisi
Postavljanje

Pri prvom postavljanju, na strani vozača,
upotrijebite isključivo kopče iz priložene vrećice.
Ostale dodatne tepihe samo postavite na tepih.
Skidanje/postavljanje
► Za uklanjanje na vozačevoj strani pomaknite
sjedalo unatrag i otkopčajte kopče.
► Za postavljanje tepiha postavite ga na mjesto
i pritisnite.
► Provjerite je li tepih dobro pričvršćen.
Kako biste izbjegli opasnost od blokiranja
papučica:
– koristite samo tepihe prilagođene kopčama
koje se već nalaze u vozilu; njihovo je
korištenje obavezno.

47
Ergonomija i komfor

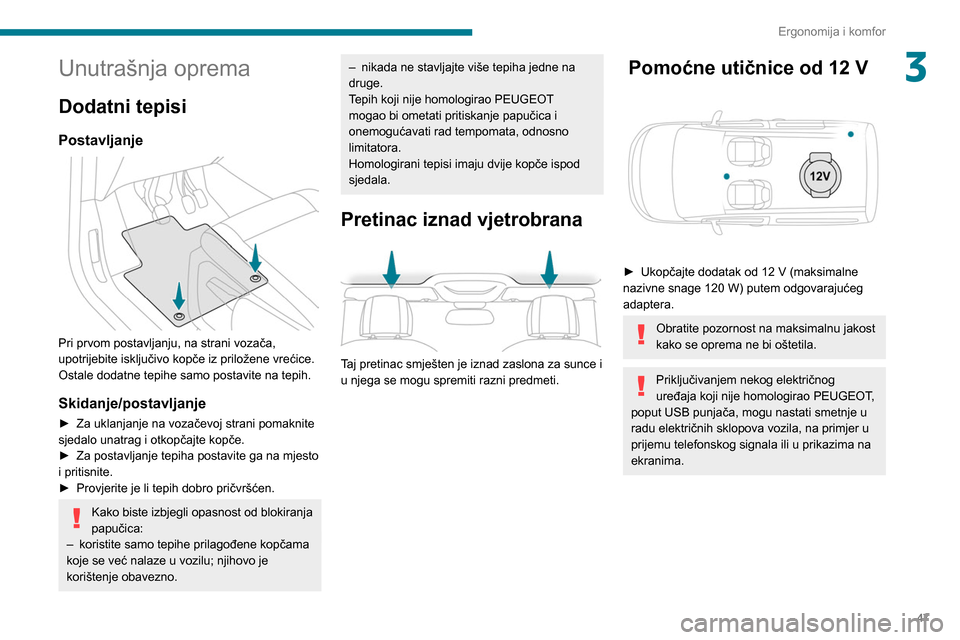

3Unutrašnja oprema
Dodatni tepisi
Postavljanje

Pri prvom postavljanju, na strani vozača,
upotrijebite isključivo kopče iz priložene vrećice.
Ostale dodatne tepihe samo postavite na tepih.
Skidanje/postavljanje
► Za uklanjanje na vozačevoj strani pomaknite
sjedalo unatrag i otkopčajte kopče.
►

Za postavljanje tepiha postavite ga na mjesto
i pritisnite.
►


Provjerite je li tepih dobro pričvršćen.
Kako biste izbjegli opasnost od blokiranja
papučica:
–

koristite samo tepihe prilagođene kopčama
koje se već nalaze u vozilu; njihovo je
korištenje obavezno.
– nikada ne stavljajte više tepiha jedne na
druge.
T
epih koji nije homologirao PEUGEOT
mogao bi ometati pritiskanje papučica i
onemogućavati rad tempomata, odnosno
limitatora.
Homologirani tepisi imaju dvije kopče ispod
sjedala.
Pretinac iznad vjetrobrana

Taj pretinac smješten je iznad zaslona za sunce i
u njega se mogu spremiti razni predmeti.
Pomoćne utičnice od 12 V

► Ukopčajte dodatak od 12 V (maksimalne
nazivne snage 120 W) putem odgovarajućeg
adaptera.
Obratite pozornost na maksimalnu jakost
kako se oprema ne bi oštetila.
Priključivanjem nekog električnog
uređaja koji nije homologirao PEUGEOT,
poput USB punjača, mogu nastati smetnje u
radu električnih sklopova vozila, na primjer u
prijemu telefonskog signala ili u prikazima na
ekranima.

48
Ergonomija i komfor

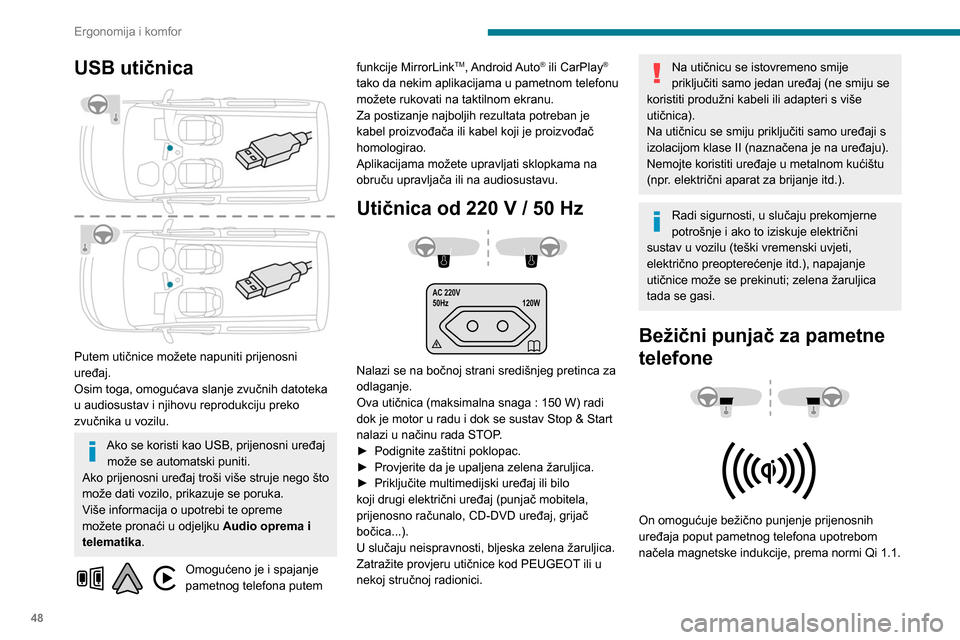

USB utičnica

Putem utičnice možete napuniti prijenosni
uređaj.
Osim toga, omogućava slanje zvučnih datoteka
u audiosustav i njihovu reprodukciju preko
zvučnika u vozilu.
Ako se koristi kao USB, prijenosni uređaj može se automatski puniti.
Ako prijenosni uređaj troši više struje nego što
može dati vozilo, prikazuje se poruka.
Više informacija o upotrebi te opreme
možete pronaći u odjeljku Audio oprema i
telematika .
Omogućeno je i spajanje
pametnog telefona putem funkcije MirrorLink
TM, Android Auto® ili CarPlay®
tako da nekim aplikacijama u pametnom telefonu
možete rukovati na taktilnom ekranu.
Za postizanje najboljih rezultata potreban je
kabel proizvođača ili kabel koji je proizvođač
homologirao.
Aplikacijama možete upravljati sklopkama na
obruču upravljača ili na audiosustavu.
Utičnica od 220 V / 50 Hz


AC 220V
50Hz 120W

Nalazi se na bočnoj strani središnjeg pretinca za
odlaganje.
Ova utičnica (maksimalna snaga : 150 W) radi
dok je motor u radu i dok se sustav Stop & Start
nalazi u načinu rada STOP.
►

Podignite zaštitni poklopac.
►


Provjerite da je upaljena zelena žaruljica.
►


Priključite multimedijski uređaj ili bilo
koji drugi električni uređaj (punjač mobitela,
prijenosno računalo, CD-DVD uređaj, grijač
bočica...).
U slučaju neispravnosti, bljeska zelena žaruljica.
Zatražite provjeru utičnice kod PEUGEOT

ili u
nekoj stručnoj radionici.
Na utičnicu se istovremeno smije
priključiti samo jedan uređaj (ne smiju se
koristiti produžni kabeli ili adapteri s više
utičnica).
Na utičnicu se smiju priključiti samo uređaji s
izolacijom klase II (naznačena je na uređaju).
Nemojte koristiti uređaje u metalnom kućištu
(npr. električni aparat za brijanje itd.).
Radi sigurnosti, u slučaju prekomjerne
potrošnje i ako to iziskuje električni
sustav u vozilu (teški vremenski uvjeti,
električno preopterećenje itd.), napajanje
utičnice može se prekinuti; zelena žaruljica
tada se gasi.
Bežični punjač za pametne
telefone




On omogućuje bežično punjenje prijenosnih
uređaja poput pametnog telefona upotrebom
načela magnetske indukcije, prema normi Qi 1.1.
Uređaj koji želite napuniti mora biti kompatibilan
s normom Qi po koncepciji ili mora imati
kompatibilnu navlaku ili kućište.
Područje punjenja označeno je simbolom Qi.
Punjač radi dok je motor u radu i dok se sustav
Stop & Start nalazi u načinu rada STOP.
Punjenjem upravlja pametni telefon.
Uz Pristup i pokretanje bez ključa, rad punjača
može se nakratko prekinuti kada se vrata otvore
ili kada se isključi kontakt.
Punjenje
► Dok je područje punjenja prazno, postavite
uređaj u njegovo središte.


Nakon otkrivanja prijenosnog uređaja, žaruljica
na punjaču zasvijetlit će zeleno. Nastavlja
svijetliti tijekom čitavog punjenja akumulatora.
Sustav nije predviđen za istodobno
punjenje više uređaja.


Ne ostavljajte metalne predmete
(kovanice, ključeve, daljinski upravlja
vozila itd.) u području punjenje dok se uređaj
puni zbog opasnosti od pregrijavanja ili
prekida postupka punjenja.
