Peugeot Partner 2020 Vodič za korisnike (in Croatian)

19
Instrumenti

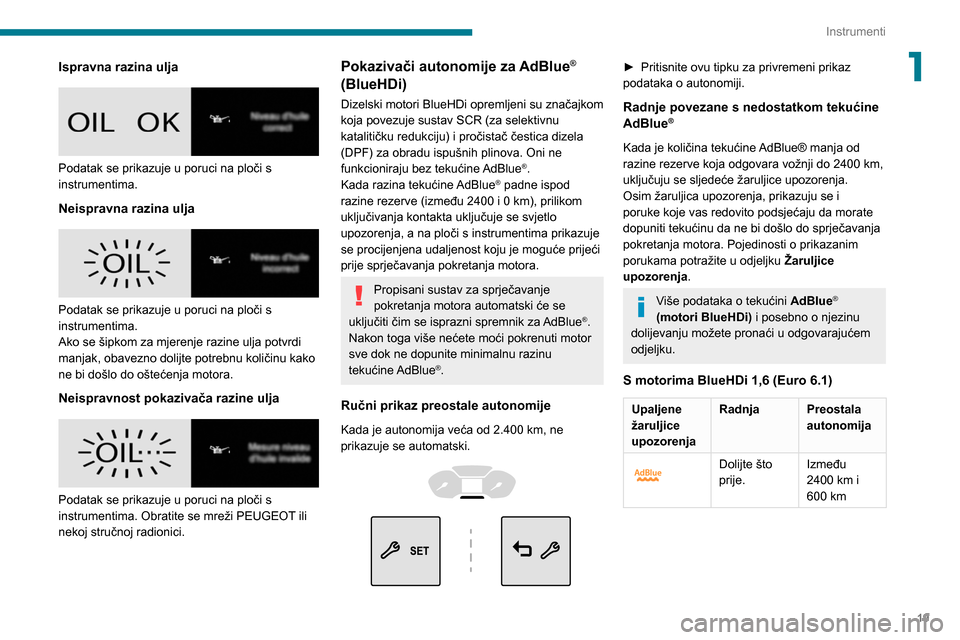

1Ispravna razina ulja


Podatak se prikazuje u poruci na ploči s
instrumentima.
Neispravna razina ulja


Podatak se prikazuje u poruci na ploči s
instrumentima.
Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu kako
ne bi došlo do oštećenja motora.
Neispravnost pokazivača razine ulja


Podatak se prikazuje u poruci na ploči s
instrumentima. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.
Pokazivači autonomije za AdBlue®
(BlueHDi)
Dizelski motori BlueHDi opremljeni su značajkom
koja povezuje sustav SCR (za selektivnu
katalitičku redukciju) i pročistač čestica dizela
(DPF) za obradu ispušnih plinova. Oni ne
funkcioniraju bez tekućine AdBlue
®.
Kada razina tekućine AdBlue® padne ispod
razine rezerve (između 2400 i 0 km), prilikom
uključivanja kontakta uključuje se svjetlo
upozorenja, a na ploči s instrumentima prikazuje
se procijenjena udaljenost koju je moguće prijeći
prije sprječavanja pokretanja motora.
Propisani sustav za sprječavanje
pokretanja motora automatski će se
uključiti čim se isprazni spremnik za AdBlue
®.
Nakon toga više nećete moći pokrenuti motor
sve dok ne dopunite minimalnu razinu
tekućine AdBlue
®.
Ručni prikaz preostale autonomije
Kada je autonomija veća od 2.400 km, ne
prikazuje se automatski.




► Pritisnite ovu tipku za privremeni prikaz
podataka o autonomiji.
Radnje povezane s nedostatkom tekućine
AdBlue®
Kada je količina tekućine AdBlue® manja od
razine rezerve koja odgovara vožnji do 2400 km,
uključuju se sljedeće žaruljice upozorenja.
Osim žaruljica upozorenja, prikazuju se i
poruke koje vas redovito podsjećaju da morate
dopuniti tekućinu da ne bi došlo do sprječavanja
pokretanja motora. Pojedinosti o prikazanim
porukama potražite u odjeljku Žaruljice
upozorenja .
Više podataka o tekućini AdBlue®
(motori BlueHDi) i posebno o njezinu
dolijevanju možete pronaći u odgovarajućem
odjeljku.
S motorima BlueHDi 1,6 (Euro 6.1)
Upaljene
žaruljice
upozorenja Radnja Preostala
autonomija


Dolijte što
prije.Između
2400
km i
600
km

20
Instrumenti
U vožnji se ta poruka prikazuje svakih 30
sekundi. Upozorenje se ponavlja nakon
uključivanja kontakta.
Možete prijeći još 1100 km do uključivanja
sustava imobilizatora motora.
Što prije dajte provjeriti sustav u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Onemogućeno pokretanje
Kada je paljenje uključeno, prikazuje se
poruka „Greška pročišćavanja: Pokretanje je
zabranjeno“ ili „NO START IN“..
Da biste mogli ponovno pokrenuti motor,
obratite se predstavniku PEUGEOT ili
nekoj stručnoj radionici.
Reostat za podešavanje
osvijetljenosti
Omogućuje ručno podešavanje osvijetljenosti
ploče s instrumentima ovisno o jačini vanjskog
svjetla.

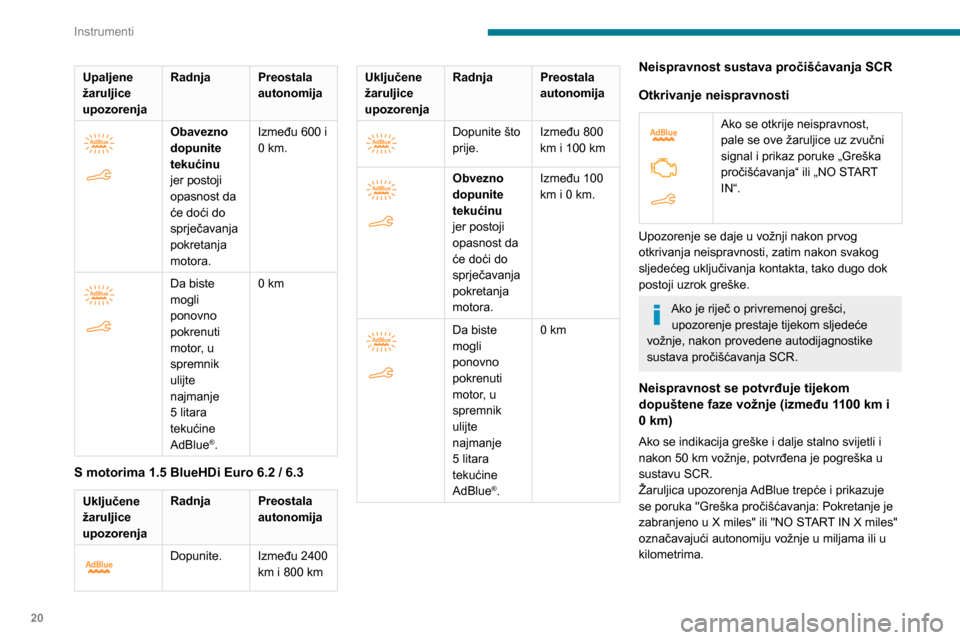

Upaljene
žaruljice
upozorenja Radnja Preostala
autonomija


Obavezno
dopunite
tekućinu
jer postoji
opasnost da
će doći do
sprječavanja
pokretanja
motora.Između 600 i
0
km.


Da biste
mogli
ponovno
pokrenuti
motor, u
spremnik
ulijte
najmanje
5 litara
tekućine
AdBlue
®.0 km
S motorima 1.5 BlueHDi Euro 6.2 / 6.3
Uključene
žaruljice
upozorenja
Radnja Preostala
autonomija


Dopunite. Između 2400 km i 800 km
Uključene
žaruljice
upozorenjaRadnja Preostala
autonomija


Dopunite što
prije.Između 800
km i 100
km


Obvezno
dopunite
tekućinu
jer postoji
opasnost da
će doći do
sprječavanja
pokretanja
motora.Između 100
km i 0 km.


Da biste
mogli
ponovno
pokrenuti
motor, u
spremnik
ulijte
najmanje
5 litara
tekućine
AdBlue
®.0 km
Neispravnost sustava pročišćavanja SCR
Otkrivanje neispravnosti


Ako se otkrije neispravnost,
pale se ove žaruljice uz zvučni
signal i prikaz poruke „Greška
pročišćavanja“ ili „NO START
IN“.
Upozorenje se daje u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
sljedećeg uključivanja kontakta, tako dugo dok
postoji uzrok greške.
Ako je riječ o privremenoj grešci, upozorenje prestaje tijekom sljedeće
vožnje, nakon provedene autodijagnostike
sustava pročišćavanja SCR.
Neispravnost se potvrđuje tijekom
dopuštene faze vožnje (između 1100 km i
0
km)
Ako se indikacija greške i dalje stalno svijetli i
nakon 50 km vožnje, potvrđena je pogreška u
sustavu SCR.
Žaruljica upozorenja AdBlue trepće i prikazuje
se poruka "Greška pročišćavanja: Pokretanje je
zabranjeno u X miles" ili "NO START IN X miles"
označavajući autonomiju vožnje u miljama ili u
kilometrima.

21
Instrumenti

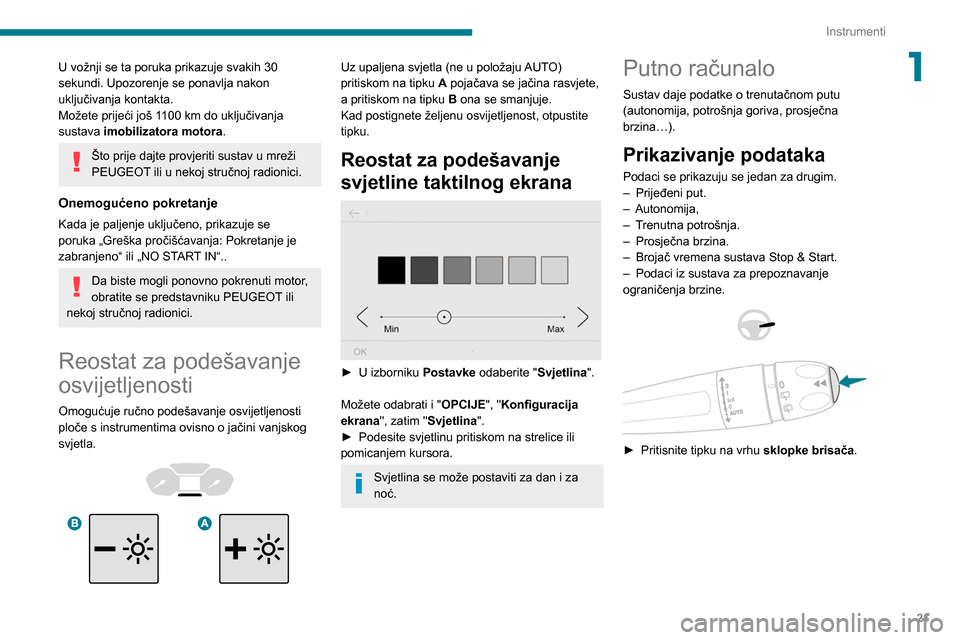

1U vožnji se ta poruka prikazuje svakih 30
sekundi. Upozorenje se ponavlja nakon
uključivanja kontakta.
Možete prijeći još 1100 km do uključivanja
sustava imobilizatora motora.
Što prije dajte provjeriti sustav u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Onemogućeno pokretanje
Kada je paljenje uključeno, prikazuje se
poruka „Greška pročišćavanja: Pokretanje je
zabranjeno“ ili „NO START IN“..
Da biste mogli ponovno pokrenuti motor,
obratite se predstavniku PEUGEOT ili
nekoj stručnoj radionici.
Reostat za podešavanje
osvijetljenosti
Omogućuje ručno podešavanje osvijetljenosti
ploče s instrumentima ovisno o jačini vanjskog
svjetla.




Uz upaljena svjetla (ne u položaju AUTO)
pritiskom na tipku A pojačava se jačina rasvjete,
a pritiskom na tipku B ona se smanjuje.
Kad postignete željenu osvijetljenost, otpustite
tipku.
Reostat za podešavanje
svjetline taktilnog ekrana


► U izborniku Postavke odaberite " Svjetlina ".
Možete odabrati i " OPCIJE", "Konfiguracija
ekrana ", zatim "Svjetlina".
►

Podesite svjetlinu pritiskom na strelice ili
pomicanjem kursora.
Svjetlina se može postaviti za dan i za
noć.
Putno računalo
Sustav daje podatke o trenutačnom putu
(autonomija, potrošnja goriva, prosječna
brzina…).
Prikazivanje podataka
Podaci se prikazuju se jedan za drugim.
– Prijeđeni put.
–

Autonomija,
–


T
renutna potrošnja.
–

Prosječna brzina.
–


Brojač vremena sustava Stop & Start.
–


Podaci iz sustava za prepoznavanje
ograničenja brzine.




► Pritisnite tipku na vrhu sklopke brisača .

22
Instrumenti
Namještanje datuma i
sata
Bez autoradija



Datum i sat podesite na prikazu na ploči s
instrumentima.
► Pritisnite ovu tipku i držite je pritisnutu.
► Pritisnite jednu od ovih tipki kako biste
odabrali postavku koja će se mijenjati.
► Nakratko pritisnite ovu tipku za
potvrdu.
► Pritisnite jednu od ovih tipki kako biste
promijenili postavku i ponovno potvrdite
za registriranje promjene.




► Možete i pritisnuti kotačić na obruču
upravljača.

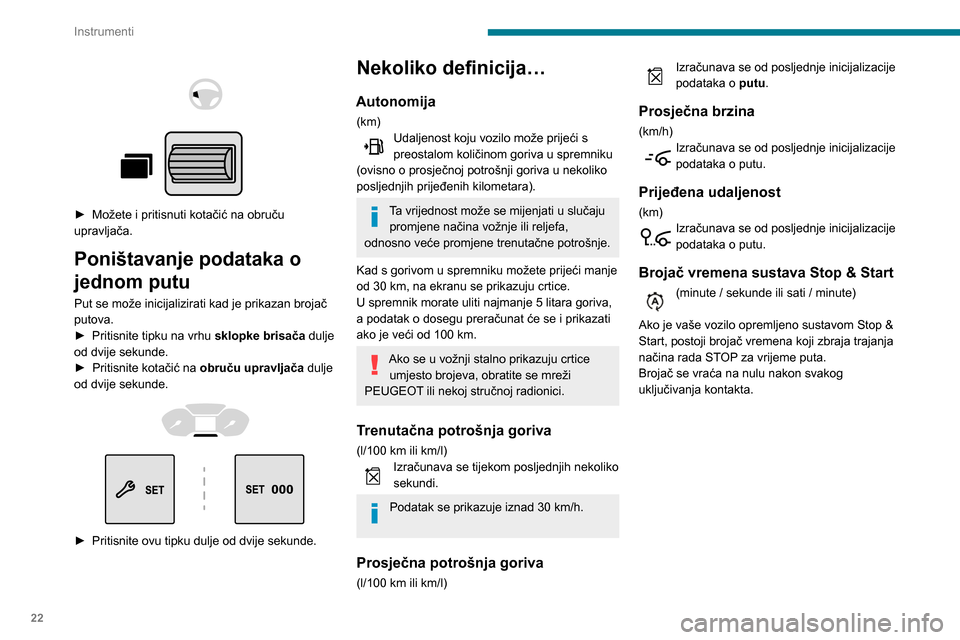

Poništavanje podataka o
jednom putu
Put se može inicijalizirati kad je prikazan brojač
putova.
►

Pritisnite tipku na vrhu sklopke brisača

dulje
od dvije sekunde.
►

Pritisnite kotačić na obruču upravljača

dulje
od dvije sekunde.




► Pritisnite ovu tipku dulje od dvije sekunde.
Nekoliko definicija…
Autonomija
(km)Udaljenost koju vozilo može prijeći s
preostalom količinom goriva u spremniku
(ovisno o prosječnoj potrošnji goriva u nekoliko
posljednjih prijeđenih kilometara).
Ta vrijednost može se mijenjati u slučaju promjene načina vožnje ili reljefa,
odnosno veće promjene trenutačne potrošnje.
Kad s gorivom u spremniku možete prijeći manje
od 30
km, na ekranu se prikazuju crtice.
U spremnik morate uliti najmanje 5 litara goriva,
a podatak o dosegu preračunat će se i prikazati
ako je veći od 100
km.
Ako se u vožnji stalno prikazuju crtice umjesto brojeva, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Trenutačna potrošnja goriva
(l/100 km ili km/l)Izračunava se tijekom posljednjih nekoliko
sekundi.
Podatak se prikazuje iznad 30 km/h.
Prosječna potrošnja goriva
(l/100 km ili km/l)
Izračunava se od posljednje inicijalizacije
podataka o putu.
Prosječna brzina
(km/h)Izračunava se od posljednje inicijalizacije
podataka o putu.
Prijeđena udaljenost
(km)Izračunava se od posljednje inicijalizacije
podataka o putu.
Brojač vremena sustava Stop & Start
(minute / sekunde ili sati / minute)
Ako je vaše vozilo opremljeno sustavom Stop &
Start, postoji brojač vremena koji zbraja trajanja
načina rada STOP za vrijeme puta.
Brojač se vraća na nulu nakon svakog
uključivanja kontakta.

23
Instrumenti

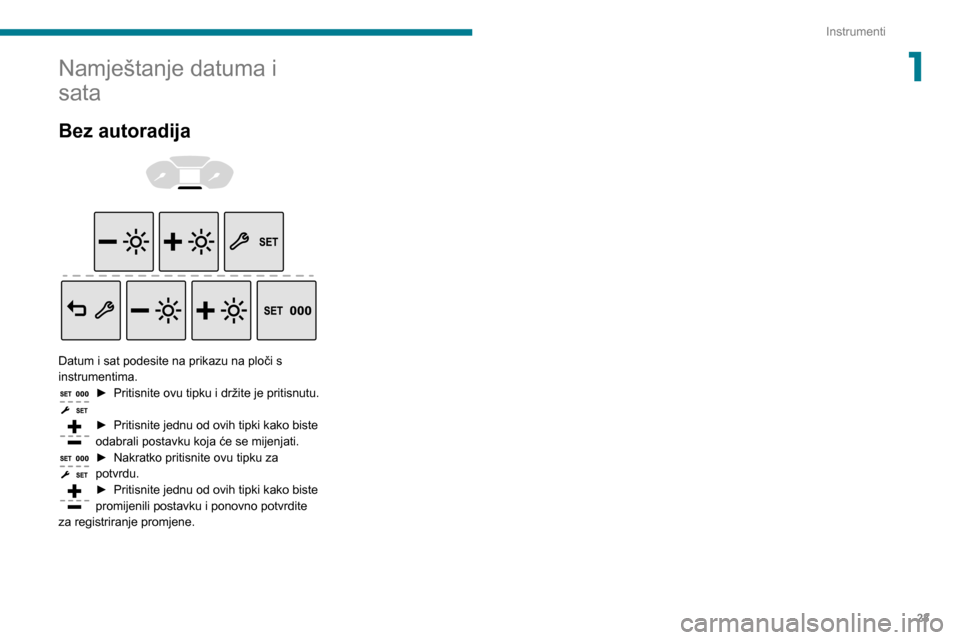

1Namještanje datuma i
sata
Bez autoradija



Datum i sat podesite na prikazu na ploči s
instrumentima.
► Pritisnite ovu tipku i držite je pritisnutu.
► Pritisnite jednu od ovih tipki kako biste
odabrali postavku koja će se mijenjati.
► Nakratko pritisnite ovu tipku za
potvrdu.
► Pritisnite jednu od ovih tipki kako biste
promijenili postavku i ponovno potvrdite
za registriranje promjene.

24
Pristup

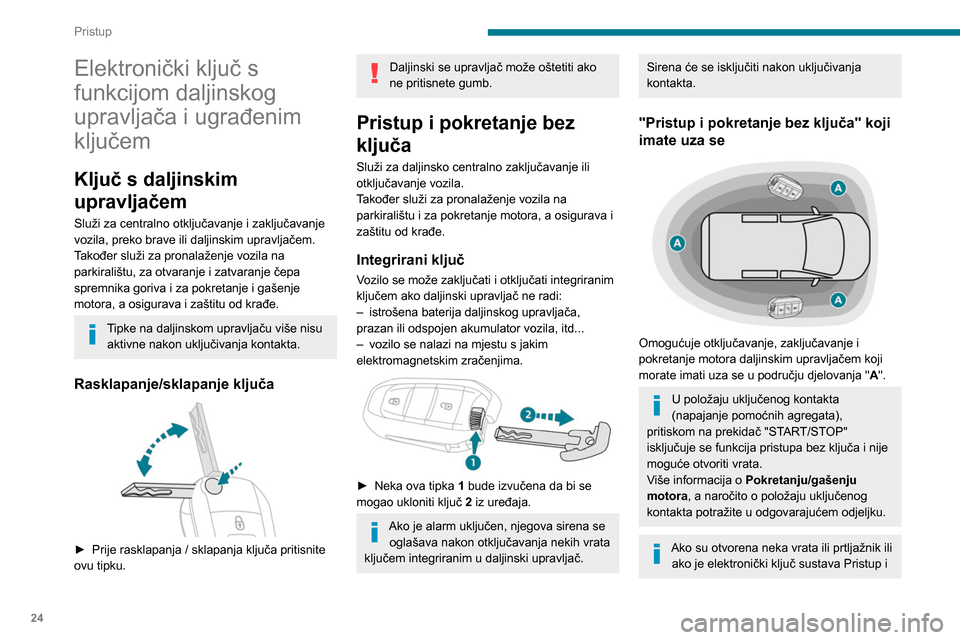

Elektronički ključ s
funkcijom daljinskog
upravljača i ugrađenim
ključem
Ključ s daljinskim
upravljačem
Služi za centralno otključavanje i zaključavanje
vozila, preko brave ili daljinskim upravljačem.
Također služi za pronalaženje vozila na
parkiralištu, za otvaranje i zatvaranje čepa
spremnika goriva i za pokretanje i gašenje
motora, a osigurava i zaštitu od krađe.
Tipke na daljinskom upravljaču više nisu aktivne nakon uključivanja kontakta.
Rasklapanje/sklapanje ključa

► Prije rasklapanja / sklapanja ključa pritisnite
ovu tipku.
Daljinski se upravljač može oštetiti ako
ne pritisnete gumb.
Pristup i pokretanje bez
ključa
Služi za daljinsko centralno zaključavanje ili
otključavanje vozila.
Također služi za pronalaženje vozila na
parkiralištu i za pokretanje motora, a osigurava i
zaštitu od krađe.
Integrirani ključ
Vozilo se može zaključati i otključati integriranim
ključem ako daljinski upravljač ne radi:
–

istrošena baterija daljinskog upravljača,
prazan ili odspojen akumulator vozila, itd...
–


vozilo se nalazi na mjestu s jakim
elektromagnetskim zračenjima.


► Neka ova tipka 1 bude izvučena da bi se
mogao ukloniti ključ 2 iz uređaja.
Ako je alarm uključen, njegova sirena se
oglašava nakon otključavanja nekih vrata
ključem integriranim u daljinski upravljač.
Sirena će se isključiti nakon uključivanja
kontakta.
"Pristup i pokretanje bez ključa" koji
imate uza se


Omogućuje otključavanje, zaključavanje i
pokretanje motora daljinskim upravljačem koji
morate imati uza se u području djelovanja " A".
U položaju uključenog kontakta
(napajanje pomoćnih agregata),
pritiskom na prekidač "START/STOP"
isključuje se funkcija pristupa bez ključa i nije
moguće otvoriti vrata.
Više informacija o Pokretanju/gašenju
motora, a naročito o položaju uključenog
kontakta potražite u odgovarajućem odjeljku.
Ako su otvorena neka vrata ili prtljažnik ili ako je elektronički ključ sustava Pristup i

25
Pristup

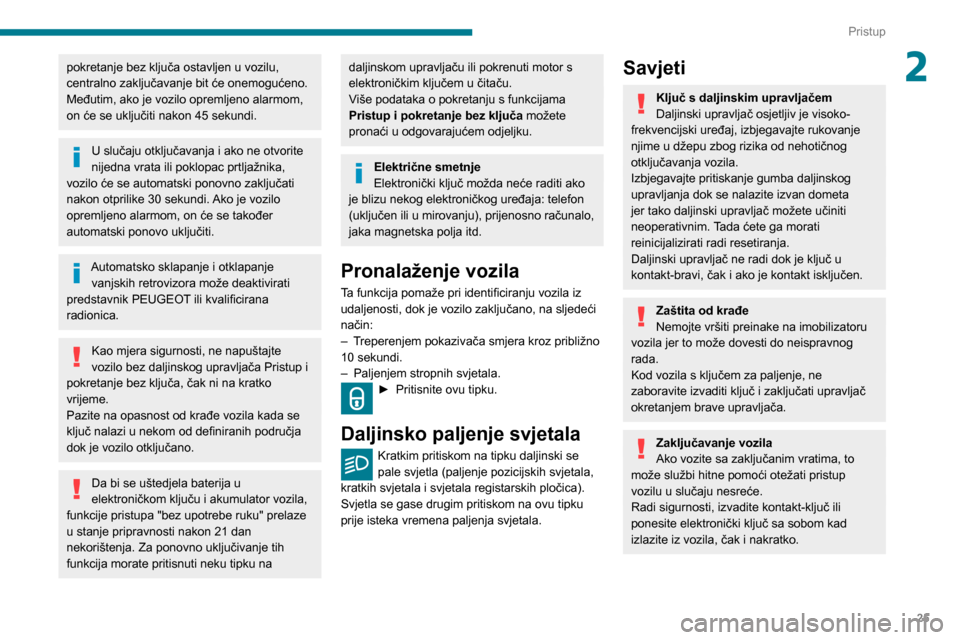

2pokretanje bez ključa ostavljen u vozilu,
centralno zaključavanje bit će onemogućeno.
Međutim, ako je vozilo opremljeno alarmom,
on će se uključiti nakon 45 sekundi.
U slučaju otključavanja i ako ne otvorite
nijedna vrata ili poklopac prtljažnika,
vozilo će se automatski ponovno zaključati
nakon otprilike 30
sekundi. Ako je vozilo
opremljeno alarmom, on će se također
automatski ponovo uključiti.
Automatsko sklapanje i otklapanje vanjskih retrovizora može deaktivirati
predstavnik PEUGEOT ili kvalificirana
radionica.
Kao mjera sigurnosti, ne napuštajte
vozilo bez daljinskog upravljača Pristup i
pokretanje bez ključa, čak ni na kratko
vrijeme.
Pazite na opasnost od krađe vozila kada se
ključ nalazi u nekom od definiranih područja
dok je vozilo otključano.
Da bi se uštedjela baterija u
elektroničkom ključu i akumulator vozila,
funkcije pristupa "bez upotrebe ruku" prelaze
u stanje pripravnosti nakon 21 dan
nekorištenja. Za ponovno uključivanje tih
funkcija morate pritisnuti neku tipku na
daljinskom upravljaču ili pokrenuti motor s
elektroničkim ključem u čitaču.
Više podataka o pokretanju s funkcijama
Pristup i pokretanje bez ključa možete
pronaći u odgovarajućem odjeljku.
Električne smetnje
Elektronički ključ možda neće raditi ako
je blizu nekog elektroničkog uređaja: telefon
(uključen ili u mirovanju), prijenosno računalo,
jaka magnetska polja itd.
Pronalaženje vozila
Ta funkcija pomaže pri identificiranju vozila iz
udaljenosti, dok je vozilo zaključano, na sljedeći
način:
–

T
reperenjem pokazivača smjera kroz približno
10 sekundi.
–

Paljenjem stropnih svjetala.
► Pritisnite ovu tipku.
Daljinsko paljenje svjetala
Kratkim pritiskom na tipku daljinski se
pale svjetla (paljenje pozicijskih svjetala,
kratkih svjetala i svjetala registarskih pločica).
Svjetla se gase drugim pritiskom na ovu tipku
prije isteka vremena paljenja svjetala.
Savjeti
Ključ s daljinskim upravljačem
Daljinski upravljač osjetljiv je visoko-
frekvencijski uređaj, izbjegavajte rukovanje
njime u džepu zbog rizika od nehotičnog
otključavanja vozila.
Izbjegavajte pritiskanje gumba daljinskog
upravljanja dok se nalazite izvan dometa
jer tako daljinski upravljač možete učiniti
neoperativnim. Tada ćete ga morati
reinicijalizirati radi resetiranja.
Daljinski upravljač ne radi dok je ključ u
kontakt-bravi, čak i ako je kontakt isključen.
Zaštita od krađe
Nemojte vršiti preinake na imobilizatoru
vozila jer to može dovesti do neispravnog
rada.
Kod vozila s ključem za paljenje, ne
zaboravite izvaditi ključ i zaključati upravljač
okretanjem brave upravljača.
Zaključavanje vozila
Ako vozite sa zaključanim vratima, to
može službi hitne pomoći otežati pristup
vozilu u slučaju nesreće.
Radi sigurnosti, izvadite kontakt-ključ ili
ponesite elektronički ključ sa sobom kad
izlazite iz vozila, čak i nakratko.

26

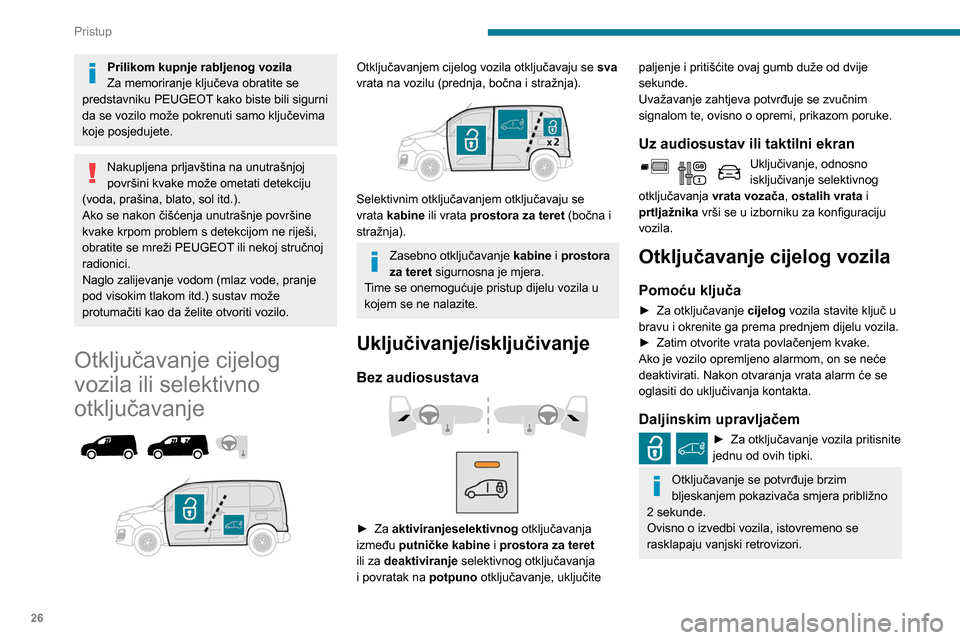

Pristup
Prilikom kupnje rabljenog vozila
Za memoriranje ključeva obratite se
predstavniku PEUGEOT kako biste bili sigurni
da se vozilo može pokrenuti samo ključevima
koje posjedujete.
Nakupljena prljavština na unutrašnjoj
površini kvake može ometati detekciju
(voda, prašina, blato, sol itd.).
Ako se nakon čišćenja unutrašnje površine
kvake krpom problem s detekcijom ne riješi,
obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Naglo zalijevanje vodom (mlaz vode, pranje
pod visokim tlakom itd.) sustav može
protumačiti kao da želite otvoriti vozilo.
Otključavanje cijelog
vozila ili selektivno
otključavanje




Otključavanjem cijelog vozila otključavaju se sva
vrata na vozilu (prednja, bočna i stražnja).


Selektivnim otključavanjem otključavaju se
vrata kabine ili vrata prostora za teret (bočna i
stražnja).
Zasebno otključavanje kabine i prostora
za teret sigurnosna je mjera.
Time se onemogućuje pristup dijelu vozila u
kojem se ne nalazite.
Uključivanje/isključivanje
Bez audiosustava



► Za aktiviranjeselektivnog otključavanja
između putničke kabine i prostora za teret
ili za deaktiviranje selektivnog otključavanja
i povratak na potpuno otključavanje, uključite
paljenje i pritišćite ovaj gumb duže od dvije
sekunde.
Uvažavanje zahtjeva potvrđuje se zvučnim
signalom te, ovisno o opremi, prikazom poruke.
Uz audiosustav ili taktilni ekran
Uključivanje, odnosno
isključivanje selektivnog
otključavanja vrata vozača, ostalih vrata i
prtljažnika vrši se u izborniku za konfiguraciju
vozila.
Otključavanje cijelog vozila
Pomoću ključa
► Za otključavanje cijelog vozila stavite ključ u
bravu i okrenite ga prema prednjem dijelu vozila.
►

Zatim otvorite vrata povlačenjem kvake.
Ako je vozilo opremljeno alarmom, on se neće
deaktivirati. Nakon otvaranja vrata alarm će se
oglasiti do uključivanja kontakta.
Daljinskim upravljačem
► Za otključavanje vozila pritisnite
jednu od ovih tipki.
Otključavanje se potvrđuje brzim
bljeskanjem pokazivača smjera približno
2 sekunde.
Ovisno o izvedbi vozila, istovremeno se
rasklapaju vanjski retrovizori.

27
Pristup

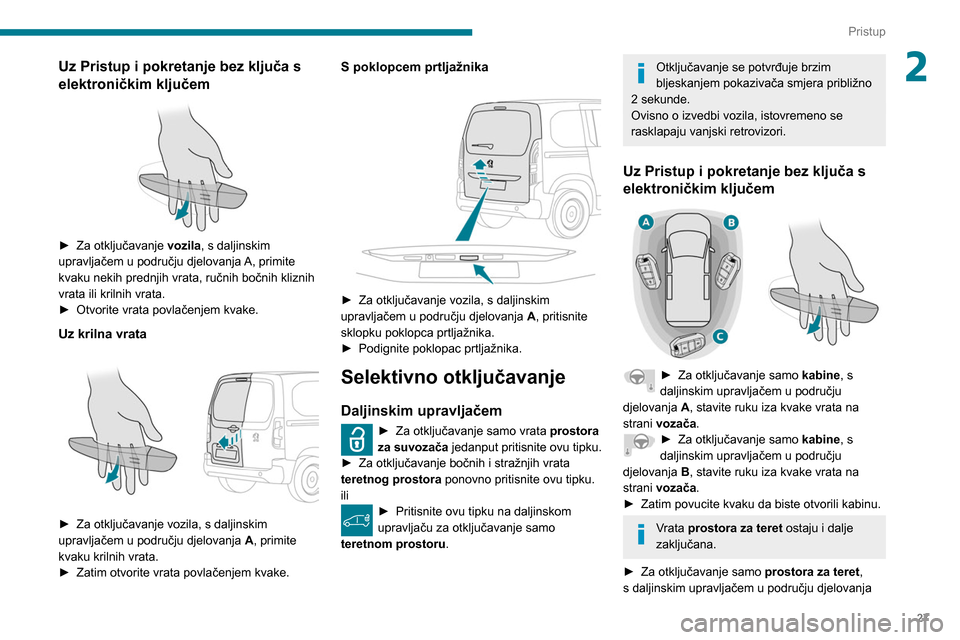

2Uz Pristup i pokretanje bez ključa s
elektroničkim ključem


► Za otključavanje vozila , s daljinskim
upravljačem u području djelovanja A, primite
kvaku nekih prednjih vrata, ručnih bočnih kliznih
vrata ili krilnih vrata.
►

Otvorite vrata povlačenjem kvake.
Uz krilna vrata


► Za otključavanje vozila, s daljinskim
upravljačem u području djelovanja A
, primite
kvaku krilnih vrata.
►

Zatim otvorite vrata povlačenjem kvake.
S poklopcem prtljažnika


► Za otključavanje vozila, s daljinskim
upravljačem u području djelovanja A
, pritisnite
sklopku poklopca prtljažnika.
►

Podignite poklopac prtljažnika.
Selektivno otključavanje
Daljinskim upravljačem
► Za otključavanje samo vrata prostora
za suvozača jedanput pritisnite ovu tipku.
►

Za otključavanje bočnih i stražnjih vrata
teretnog prostora

ponovno pritisnite ovu tipku.
ili
► Pritisnite ovu tipku na daljinskom
upravljaču za otključavanje samo
teretnom prostoru
.
Otključavanje se potvrđuje brzim
bljeskanjem pokazivača smjera približno
2 sekunde.
Ovisno o izvedbi vozila, istovremeno se
rasklapaju vanjski retrovizori.
Uz Pristup i pokretanje bez ključa s
elektroničkim ključem


► Za otključavanje samo kabine , s
daljinskim upravljačem u području
djelovanja A, stavite ruku iza kvake vrata na
strani vozača.
► Za otključavanje samo kabine , s
daljinskim upravljačem u području
djelovanja B, stavite ruku iza kvake vrata na
strani vozača.
►

Zatim povucite kvaku da biste otvorili kabinu.
Vrata prostora za teret ostaju i dalje
zaključana.
►

Za otključavanje samo prostora za teret

,
s daljinskim upravljačem u području djelovanja

28
Pristup

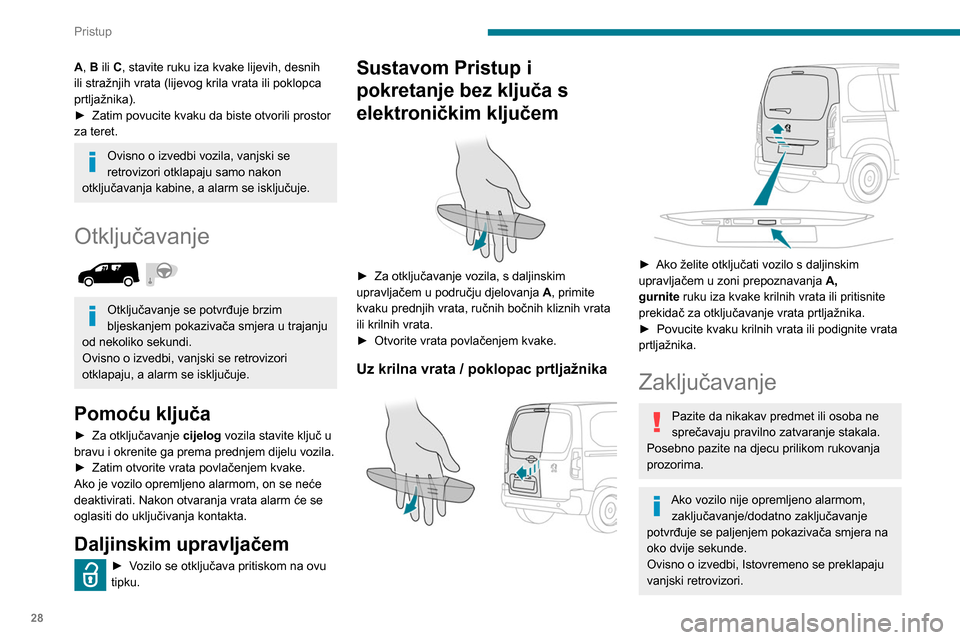

A, B ili C, stavite ruku iza kvake lijevih, desnih
ili stražnjih vrata (lijevog krila vrata ili poklopca
prtljažnika).
►
Zatim povucite kvaku da biste otvorili prostor
za teret.
Ovisno o izvedbi vozila, vanjski se
retrovizori otklapaju samo nakon
otključavanja kabine, a alarm se isključuje.
Otključavanje

Otključavanje se potvrđuje brzim
bljeskanjem pokazivača smjera u trajanju
od nekoliko sekundi.
Ovisno o izvedbi, vanjski se retrovizori
otklapaju, a alarm se isključuje.
Pomoću ključa
► Za otključavanje cijelog vozila stavite ključ u
bravu i okrenite ga prema prednjem dijelu vozila.
►

Zatim otvorite vrata povlačenjem kvake.
Ako je vozilo opremljeno alarmom, on se neće
deaktivirati. Nakon otvaranja vrata alarm će se
oglasiti do uključivanja kontakta.
Daljinskim upravljačem
► Vozilo se otključava pritiskom na ovu
tipku.
Sustavom Pristup i
pokretanje bez ključa s
elektroničkim ključem


► Za otključavanje vozila, s daljinskim
upravljačem u području djelovanja A
, primite
kvaku prednjih vrata, ručnih bočnih kliznih vrata
ili krilnih vrata.
►

Otvorite vrata povlačenjem kvake.
Uz krilna vrata / poklopac prtljažnika



► Ako želite otključati vozilo s daljinskim
upravljačem u zoni prepoznavanja A,
gurnite

ruku iza kvake krilnih vrata ili pritisnite
prekidač za otključavanje vrata prtljažnika.
►


Povucite kvaku krilnih vrata ili podignite vrata
prtljažnika.
Zaključavanje
Pazite da nikakav predmet ili osoba ne
sprečavaju pravilno zatvaranje stakala.
Posebno pazite na djecu prilikom rukovanja
prozorima.
Ako vozilo nije opremljeno alarmom, zaključavanje/dodatno zaključavanje
potvrđuje se paljenjem pokazivača smjera na
oko dvije sekunde.
Ovisno o izvedbi, Istovremeno se preklapaju
vanjski retrovizori.
