Peugeot Partner 2020 Ägarmanual (in Swedish)

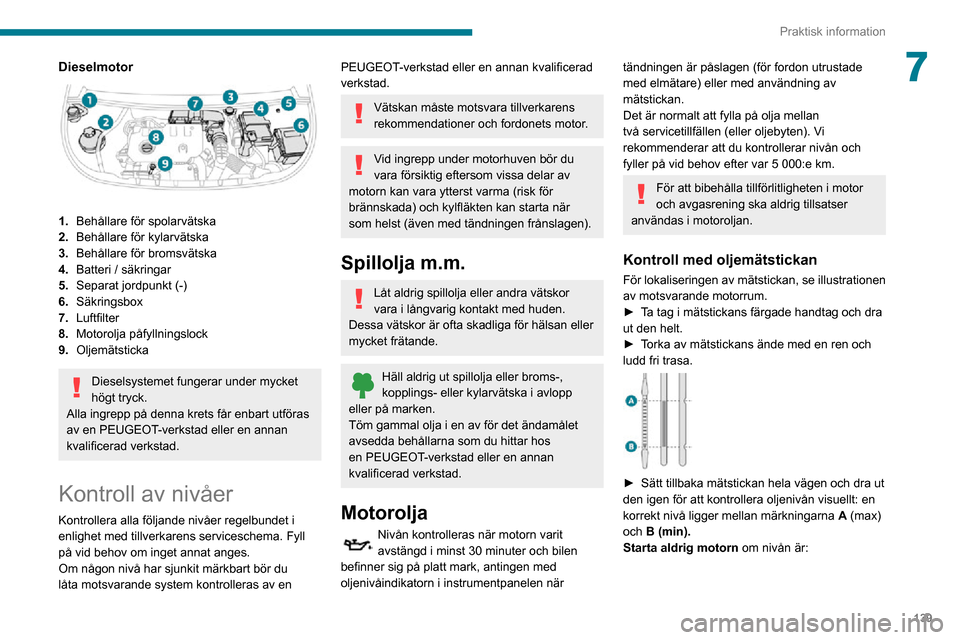

139
Praktisk information
7Dieselmotor

1.Behållare för spolarvätska
2. Behållare för kylarvätska
3. Behållare för bromsvätska
4. Batteri / säkringar
5. Separat jordpunkt (-)
6. Säkringsbox
7. Luftfilter
8. Motorolja påfyllningslock
9. Oljemätsticka
Dieselsystemet fungerar under mycket
högt tryck.
Alla ingrepp på denna krets får enbart utföras
av en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Kontroll av nivåer
Kontrollera alla följande nivåer regelbundet i
enlighet med tillverkarens serviceschema. Fyll
på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du
låta motsvarande system kontrolleras av en
PEUGEOT-verkstad eller en annan kvalificerad
verkstad.
Vätskan måste motsvara tillverkarens
rekommendationer och fordonets motor.
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta när
som helst (även med tändningen frånslagen).
Spillolja m.m .
Låt aldrig spillolja eller andra vätskor
vara i långvarig kontakt med huden.
Dessa vätskor är ofta skadliga för hälsan eller
mycket frätande.
Häll aldrig ut spillolja eller broms-, kopplings- eller kylarvätska i avlopp
eller på marken.
Töm gammal olja i en av för det ändamålet
avsedda behållarna som du hittar hos
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Motorolja
Nivån kontrolleras när motorn varit avstängd i minst 30 minuter och bilen
befinner sig på platt mark, antingen med
oljenivåindikatorn i instrumentpanelen när
tändningen är påslagen (för fordon utrustade
med elmätare) eller med användning av
mätstickan.
Det är normalt att fylla på olja mellan
två servicetillfällen (eller oljebyten). Vi
rekommenderar att du kontrollerar nivån och
fyller på vid behov efter var 5 000:e km.
För att bibehålla tillförlitligheten i motor
och avgasrening ska aldrig tillsatser
användas i motoroljan.
Kontroll med oljemätstickan
För lokaliseringen av mätstickan, se illustrationen
av motsvarande motorrum.
► Ta tag i mätstickans färgade handtag och dra ut den helt.► Torka av mätstickans ände med en ren och ludd fri trasa.

► Sätt tillbaka mätstickan hela vägen och dra ut den igen för att kontrollera oljenivån visuellt: en
korrekt nivå ligger mellan märkningarna A (max)
och B (min).
Starta aldrig motorn om nivån är:

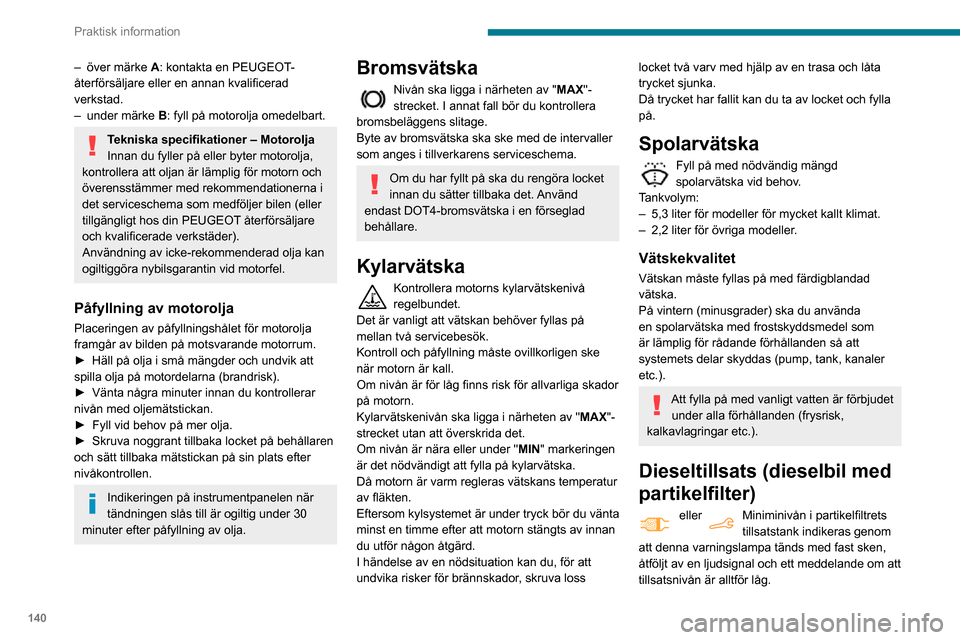

140
Praktisk information
– över märke A: kontakta en PEUGEOT-
återförsäljare eller en annan kvalificerad
verkstad.
– under märke B: fyll på motorolja omedelbart.
Tekniska specifikationer – Motorolja
Innan du fyller på eller byter motorolja,
kontrollera att oljan är lämplig för motorn och
överensstämmer med rekommendationerna i
det serviceschema som medföljer bilen (eller
tillgängligt hos din PEUGEOT återförsäljare
och kvalificerade verkstäder).
Användning av icke-rekommenderad olja kan
ogiltiggöra nybilsgarantin vid motorfel.
Påfyllning av motorolja
Placeringen av påfyllningshålet för motorolja
framgår av bilden på motsvarande motorrum.
► Häll på olja i små mängder och undvik att spilla olja på motordelarna (brandrisk).► Vänta några minuter innan du kontrollerar nivån med oljemätstickan.► Fyll vid behov på mer olja.
► Skruva noggrant tillbaka locket på behållaren och sätt tillbaka mätstickan på sin plats efter
nivåkontrollen.
Indikeringen på instrumentpanelen när
tändningen slås till är ogiltig under 30
minuter efter påfyllning av olja.
Bromsvätska
Nivån ska ligga i närheten av " MAX"-
strecket. I annat fall bör du kontrollera
bromsbeläggens slitage.
Byte av bromsvätska ska ske med de intervaller
som anges i tillverkarens serviceschema.
Om du har fyllt på ska du rengöra locket
innan du sätter tillbaka det. Använd
endast DOT4-bromsvätska i en förseglad
behållare.
Kylarvätska
Kontrollera motorns kylarvätskenivå regelbundet.
Det är vanligt att vätskan behöver fyllas på
mellan två servicebesök.
Kontroll och påfyllning måste ovillkorligen ske
när motorn är kall.
Om nivån är för låg finns risk för allvarliga skador
på motorn.
Kylarvätskenivån ska ligga i närheten av " MAX"-
strecket utan att överskrida det.
Om nivån är nära eller under " MIN" markeringen
är det nödvändigt att fylla på kylarvätska.
Då motorn är varm regleras vätskans temperatur
av fläkten.
Eftersom kylsystemet är under tryck bör du vänta
minst en timme efter att motorn stängts av innan
du utför någon åtgärd.
I händelse av en nödsituation kan du, för att
undvika risker för brännskador, skruva loss
locket två varv med hjälp av en trasa och låta
trycket sjunka.
Då trycket har fallit kan du ta av locket och fylla
på.
Spolarvätska
Fyll på med nödvändig mängd spolarvätska vid behov.
Tankvolym:
– 5,3 liter för modeller för mycket kallt klimat.– 2,2 liter för övriga modeller .
Vätskekvalitet
Vätskan måste fyllas på med färdigblandad
vätska.
På vintern (minusgrader) ska du använda
en spolarvätska med frostskyddsmedel som
är lämplig för rådande förhållanden så att
systemets delar skyddas (pump, tank, kanaler
etc.).
Att fylla på med vanligt vatten är förbjudet
under alla förhållanden (frysrisk,
kalkavlagringar etc.).
Dieseltillsats (dieselbil med
partikelfilter)
eller Miniminivån i partikelfiltrets tillsatstank indikeras genom
att denna varningslampa tänds med fast sken,
åtföljt av en ljudsignal och ett meddelande om att
tillsatsnivån är alltför låg.
Påfyllning
Vänd dig snarast till en PEUGEOT-verkstad eller
en annan kvalificerad verkstad för att fylla på
tillsatsmedel.
AdBlue (BlueHDi)
En varning utlöses när reservnivån har nåtts.
Se motsvarande avsnitt för mer information om
AdBlue-räckviddsindikatorer.
För att undvika att start av bilen spärras i
enlighet med gällande bestämmelser ska du fylla
på AdBlue.
Se motsvarande avsnitt för mer information om
påfyllning av AdBlue.
Kontroller
Om inget annat anges ska dessa delar
kontrolleras i enlighet med tillverkarens
serviceschema och beroende på vilken motor ditt
fordon har.
Du kan även låta en PEUGEOT auktoriserad
verkstad eller en annan kvalificerad verkstad
utföra kontrollerna.
Använd endast produkter som rekommenderas av PEUGEOT eller
produkter med likvärdig kvalitet och likvärdiga
egenskaper.
För att optimera funktionen hos viktiga
komponenter som på bromssystemet,
PEUGEOT rekommenderar och erbjuder
mycket specifika produkter.

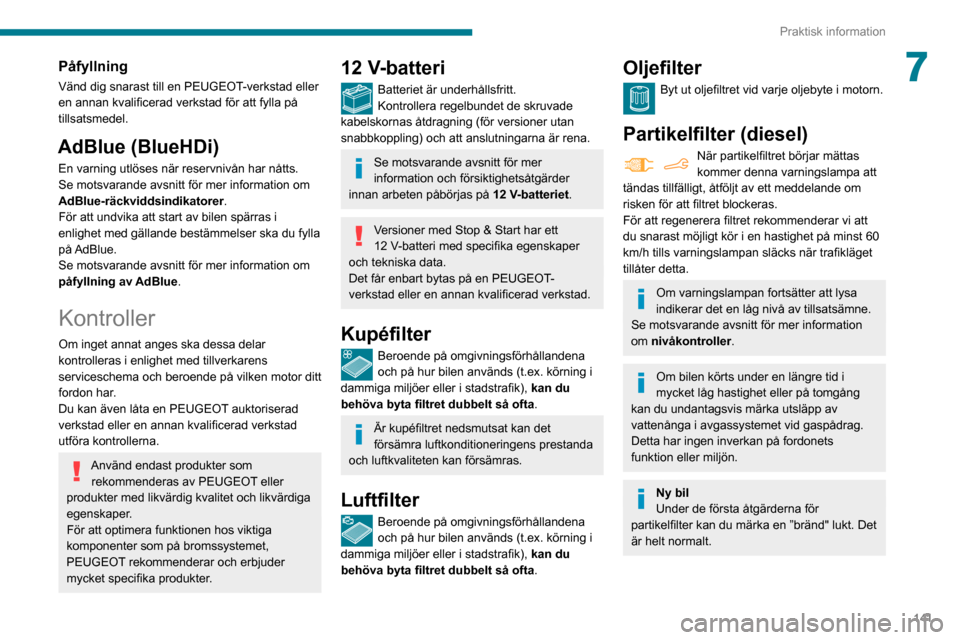

141
Praktisk information
7Påfyllning
Vänd dig snarast till en PEUGEOT-verkstad eller
en annan kvalificerad verkstad för att fylla på
tillsatsmedel.
AdBlue (BlueHDi)
En varning utlöses när reservnivån har nåtts.
Se motsvarande avsnitt för mer information om
AdBlue-räckviddsindikatorer.
För att undvika att start av bilen spärras i
enlighet med gällande bestämmelser ska du fylla
på AdBlue.
Se motsvarande avsnitt för mer information om
påfyllning av AdBlue.
Kontroller
Om inget annat anges ska dessa delar
kontrolleras i enlighet med tillverkarens
serviceschema och beroende på vilken motor ditt
fordon har.
Du kan även låta en PEUGEOT auktoriserad
verkstad eller en annan kvalificerad verkstad
utföra kontrollerna.
Använd endast produkter som rekommenderas av PEUGEOT eller
produkter med likvärdig kvalitet och likvärdiga
egenskaper.
För att optimera funktionen hos viktiga
komponenter som på bromssystemet,
PEUGEOT rekommenderar och erbjuder
mycket specifika produkter.
12 V-batteri
Batteriet är underhållsfritt.Kontrollera regelbundet de skruvade
kabelskornas åtdragning (för versioner utan
snabbkoppling) och att anslutningarna är rena.
Se motsvarande avsnitt för mer
information och försiktighetsåtgärder
innan arbeten påbörjas på
12 V-batteriet.
Versioner med Stop & Start har ett 12 V-batteri med specifika egenskaper och tekniska data.
Det får enbart bytas på en PEUGEOT-
verkstad eller en annan kvalificerad verkstad.
Kupéfilter
Beroende på omgivningsförhållandena och på hur bilen används (t.ex. körning i
dammiga miljöer eller i stadstrafik), kan du
behöva byta filtret dubbelt så ofta .
Är kupéfiltret nedsmutsat kan det
försämra luftkonditioneringens prestanda
och luftkvaliteten kan försämras.
Luftfilter
Beroende på omgivningsförhållandena och på hur bilen används (t.ex. körning i
dammiga miljöer eller i stadstrafik), kan du
behöva byta filtret dubbelt så ofta .
Oljefilter
Byt ut oljefiltret vid varje oljebyte i motorn.
Partikelfilter (diesel)
När partikelfiltret börjar mättas kommer denna varningslampa att
tändas tillfälligt, åtföljt av ett meddelande om
risken för att filtret blockeras.
För att regenerera filtret rekommenderar vi att
du snarast möjligt kör i en hastighet på minst 60
km/h tills varningslampan släcks när trafikläget
tillåter detta.
Om varningslampan fortsätter att lysa
indikerar det en låg nivå av tillsatsämne.
Se motsvarande avsnitt för mer information
om nivåkontroller.
Om bilen körts under en längre tid i
mycket låg hastighet eller på tomgång
kan du undantagsvis märka utsläpp av
vattenånga i avgassystemet vid gaspådrag.
Detta har ingen inverkan på fordonets
funktion eller miljön.
Ny bil
Under de första åtgärderna för
partikelfilter kan du märka en ”bränd" lukt. Det
är helt normalt.

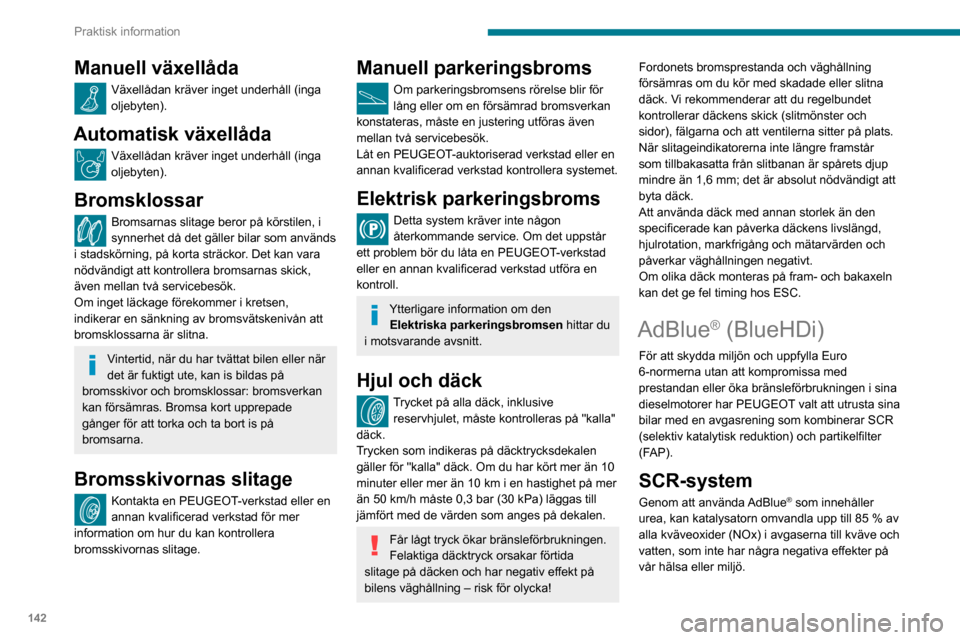

142
Praktisk information
Manuell växellåda
Växellådan kräver inget underhåll (inga oljebyten).
Automatisk växellåda
Växellådan kräver inget underhåll (inga oljebyten).
Bromsklossar
Bromsarnas slitage beror på körstilen, i synnerhet då det gäller bilar som används
i stadskörning, på korta sträckor. Det kan vara
nödvändigt att kontrollera bromsarnas skick,
även mellan två servicebesök.
Om inget läckage förekommer i kretsen,
indikerar en sänkning av bromsvätskenivån att
bromsklossarna är slitna.
Vintertid, när du har tvättat bilen eller när
det är fuktigt ute, kan is bildas på
bromsskivor och bromsklossar: bromsverkan
kan försämras. Bromsa kort upprepade
gånger för att torka och ta bort is på
bromsarna.
Bromsskivornas slitage
Kontakta en PEUGEOT-verkstad eller en annan kvalificerad verkstad för mer
information om hur du kan kontrollera
bromsskivornas slitage.
Manuell parkeringsbroms
Om parkeringsbromsens rörelse blir för lång eller om en försämrad bromsverkan
konstateras, måste en justering utföras även
mellan två servicebesök.
Låt en PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad kontrollera systemet.
Elektrisk parkeringsbroms
Detta system kräver inte någon återkommande service. Om det uppstår
ett problem bör du låta en PEUGEOT-verkstad
eller en annan kvalificerad verkstad utföra en
kontroll.
Ytterligare information om den Elektriska parkeringsbromsen hittar du
i motsvarande avsnitt.
Hjul och däck
Trycket på alla däck, inklusive reservhjulet, måste kontrolleras på "kalla"
däck.
Trycken som indikeras på däcktrycksdekalen
gäller för "kalla" däck. Om du har kört mer än 10
minuter eller mer än 10 km i en hastighet på mer
än 50 km/h måste 0,3 bar (30 kPa) läggas till jämfört med de värden som anges på dekalen.
Får lågt tryck ökar bränsleförbrukningen.
Felaktiga däcktryck orsakar förtida
slitage på däcken och har negativ effekt på
bilens väghållning – risk för olycka! Fordonets bromsprestanda och väghållning
försämras om du kör med skadade eller slitna
däck. Vi rekommenderar att du regelbundet
kontrollerar däckens skick (slitmönster och
sidor), fälgarna och att ventilerna sitter på plats.
När slitageindikatorerna inte längre framstår
som tillbakasatta från slitbanan är spårets djup
mindre än 1,6 mm; det är absolut nödvändigt att
byta däck.
Att använda däck med annan storlek än den
specificerade kan påverka däckens livslängd,
hjulrotation, markfrigång och mätarvärden och
påverkar väghållningen negativt.
Om olika däck monteras på fram- och bakaxeln
kan det ge fel timing hos ESC.
AdBlue® (BlueHDi)
För att skydda miljön och uppfylla Euro
6-normerna utan att kompromissa med
prestandan eller öka bränsleförbrukningen i sina
dieselmotorer har PEUGEOT valt att utrusta sina
bilar med en avgasrening som kombinerar SCR
(selektiv katalytisk reduktion) och partikelfilter
(FAP).
SCR-system
Genom att använda AdBlue® som innehåller
urea, kan katalysatorn omvandla upp till 85 % av
alla kväveoxider (NOx) i avgaserna till kväve och
vatten, som inte har några negativa effekter på
vår hälsa eller miljö.

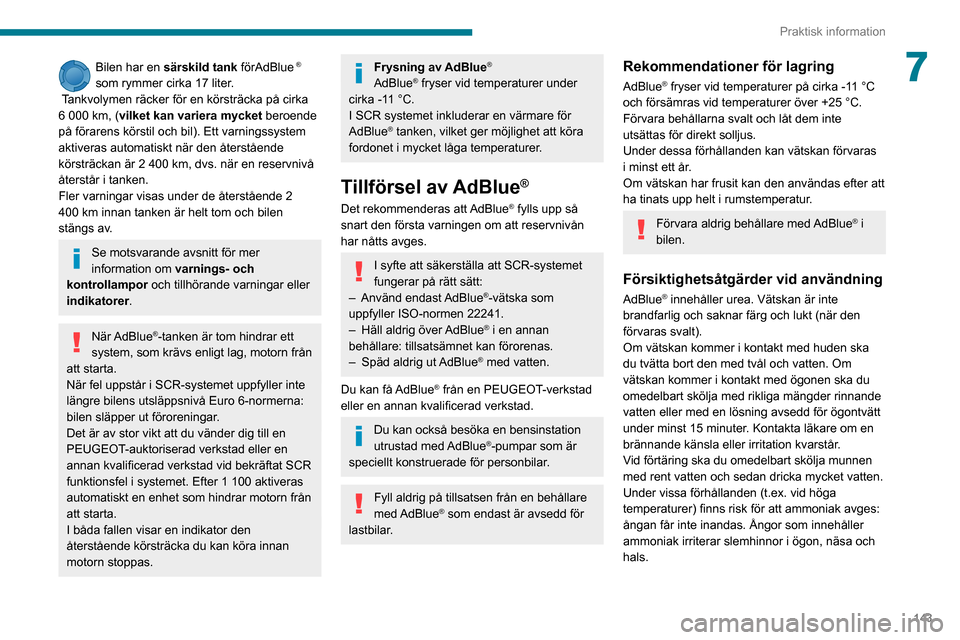

143
Praktisk information
7Bilen har en särskild tank förAdBlue ®
som rymmer cirka 17 liter.
Tankvolymen räcker för en körsträcka på cirka
6 000 km, (vilket kan variera mycket beroende
på förarens körstil och bil). Ett varningssystem
aktiveras automatiskt när den återstående
körsträckan är 2 400 km, dvs. när en reservnivå återstår i tanken.
Fler varningar visas under de återstående 2
400 km innan tanken är helt tom och bilen stängs av.
Se motsvarande avsnitt för mer
information om varnings- och
kontrollampor och tillhörande varningar eller
indikatorer.
När AdBlue®-tanken är tom hindrar ett
system, som krävs enligt lag, motorn från
att starta.
När fel uppstår i SCR-systemet uppfyller inte
längre bilens utsläppsnivå Euro 6-normerna:
bilen släpper ut föroreningar.
Det är av stor vikt att du vänder dig till en
PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad vid bekräftat SCR
funktionsfel i systemet. Efter 1 100 aktiveras
automatiskt en enhet som hindrar motorn från
att starta.
I båda fallen visar en indikator den
återstående körsträcka du kan köra innan
motorn stoppas.
Frysning av AdBlue®
AdBlue® fryser vid temperaturer under
cirka -11 °C.
I SCR systemet inkluderar en värmare för
AdBlue
® tanken, vilket ger möjlighet att köra
fordonet i mycket låga temperaturer.
Tillförsel av AdBlue®
Det rekommenderas att AdBlue® fylls upp så
snart den första varningen om att reservnivån
har nåtts avges.
I syfte att säkerställa att SCR-systemet
fungerar på rätt sätt:
– Använd endast AdBlue®-vätska som
uppfyller ISO-normen 22241.
– Häll aldrig över AdBlue® i en annan
behållare: tillsatsämnet kan förorenas.
– Späd aldrig ut AdBlue® med vatten.
Du kan få AdBlue
® från en PEUGEOT-verkstad
eller en annan kvalificerad verkstad.
Du kan också besöka en bensinstation
utrustad med AdBlue®-pumpar som är
speciellt konstruerade för personbilar.
Fyll aldrig på tillsatsen från en behållare
med AdBlue® som endast är avsedd för
lastbilar.
Rekommendationer för lagring
AdBlue® fryser vid temperaturer på cirka -11 °C och försämras vid temperaturer över +25 °C. Förvara behållarna svalt och låt dem inte
utsättas för direkt solljus.
Under dessa förhållanden kan vätskan förvaras
i minst ett år.
Om vätskan har frusit kan den användas efter att
ha tinats upp helt i rumstemperatur.
Förvara aldrig behållare med AdBlue® i
bilen.
Försiktighetsåtgärder vid användning
AdBlue® innehåller urea. Vätskan är inte
brandfarlig och saknar färg och lukt (när den
förvaras svalt).
Om vätskan kommer i kontakt med huden ska
du tvätta bort den med tvål och vatten. Om
vätskan kommer i kontakt med ögonen ska du
omedelbart skölja med rikliga mängder rinnande
vatten eller med en lösning avsedd för ögontvätt
under minst 15 minuter. Kontakta läkare om en
brännande känsla eller irritation kvarstår.
Vid förtäring ska du omedelbart skölja munnen
med rent vatten och sedan dricka mycket vatten.
Under vissa förhållanden (t.ex. vid höga
temperaturer) finns risk för att ammoniak avges:
ångan får inte inandas. Ångor som innehåller
ammoniak irriterar slemhinnor i ögon, näsa och
hals.

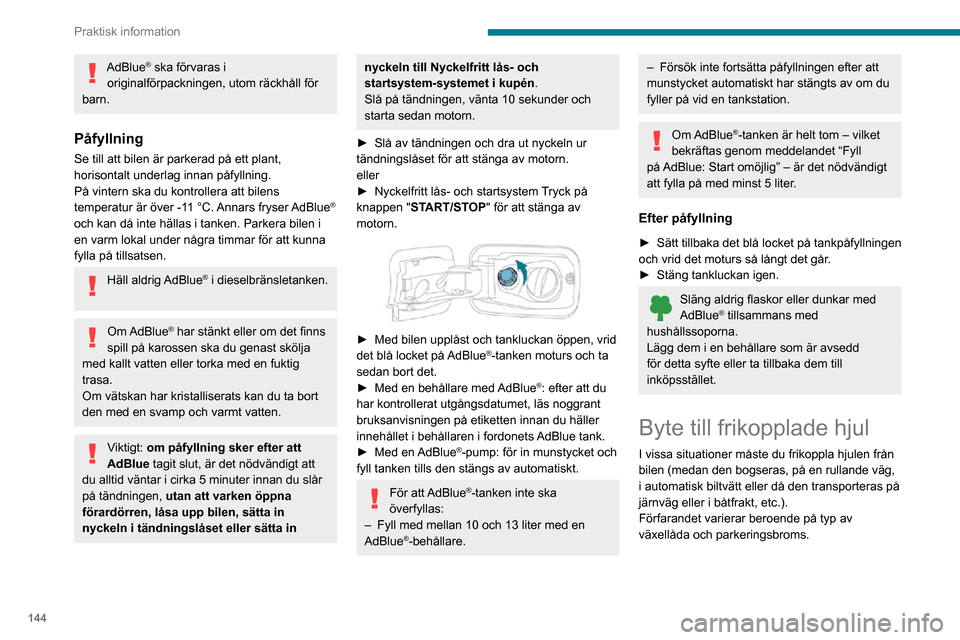

144
Praktisk information
AdBlue® ska förvaras i
originalförpackningen, utom räckhåll för
barn.
Påfyllning
Se till att bilen är parkerad på ett plant,
horisontalt underlag innan påfyllning.
På vintern ska du kontrollera att bilens
temperatur är över -11 °C. Annars fryser AdBlue®
och kan då inte hällas i tanken. Parkera bilen i
en varm lokal under några timmar för att kunna
fylla på tillsatsen.
Häll aldrig AdBlue® i dieselbränsletanken.
Om AdBlue® har stänkt eller om det finns
spill på karossen ska du genast skölja
med kallt vatten eller torka med en fuktig
trasa.
Om vätskan har kristalliserats kan du ta bort
den med en svamp och varmt vatten.
Viktigt: om påfyllning sker efter att
AdBlue tagit slut, är det nödvändigt att
du alltid väntar i cirka 5 minuter innan du slår
på tändningen, utan att varken öppna
förardörren, låsa upp bilen, sätta in
nyckeln i tändningslåset eller sätta in
nyckeln till Nyckelfritt lås- och
startsystem-systemet i kupén .
Slå på tändningen, vänta 10 sekunder och
starta sedan motorn.
► Slå av tändningen och dra ut nyckeln ur tändningslåset för att stänga av motorn.
eller
► Nyckelfritt lås- och startsystem Tryck på knappen "START/STOP" för att stänga av
motorn.


► Med bilen upplåst och tankluckan öppen, vrid det blå locket på AdBlue®-tanken moturs och ta
sedan bort det.
► Med en behållare med AdBlue®: efter att du
har kontrollerat utgångsdatumet, läs noggrant
bruksanvisningen på etiketten innan du häller
innehållet i behållaren i fordonets AdBlue tank.
► Med en AdBlue®-pump: för in munstycket och
fyll tanken tills den stängs av automatiskt.
För att AdBlue®-tanken inte ska
överfyllas:
– Fyll med mellan 10 och 13 liter med en AdBlue®-behållare.
– Försök inte fortsätta påfyllningen efter att munstycket automatiskt har stängts av om du
fyller på vid en tankstation.
Om AdBlue®-tanken är helt tom – vilket
bekräftas genom meddelandet “Fyll
på AdBlue: Start omöjlig” – är det nödvändigt att fylla på med minst 5 liter.
Efter påfyllning
► Sätt tillbaka det blå locket på tankpåfyllningen och vrid det moturs så långt det går.► Stäng tankluckan igen.
Släng aldrig flaskor eller dunkar med AdBlue® tillsammans med
hushållssoporna.
Lägg dem i en behållare som är avsedd
för detta syfte eller ta tillbaka dem till
inköpsstället.
Byte till frikopplade hjul
I vissa situationer måste du frikoppla hjulen från
bilen (medan den bogseras, på en rullande väg,
i automatisk biltvätt eller då den transporteras på
järnväg eller i båtfrakt, etc.).
Förfarandet varierar beroende på typ av
växellåda och parkeringsbroms.
Med en manuell
växellåda och elektrisk
parkeringsbroms
/
Frisättningsförfarande
► Placera växelväljaren i neutralt läge, med motorn igång och medan du trycker ner
bromspedalen.
► Slå av tändningen samtidigt som du trycker ner bromspedalen.► Lossa bromspedalen och slå sedan på tändningen igen.► Tryck på styrspaken för att lossa parkeringsbromsen samtidigt som du trycker ner
bromspedalen.
► Lossa bromspedalen och slå av tändningen.
Återställning till normal drift
► Starta om motorn medan du trycker ner bromspedalen.
Med en automatisk
växellåda och elektrisk
parkeringsbroms
/
Frisättningsförfarande
► Placera växelväljaren på N med motorn igång
och medan du trycker ner bromspedalen.

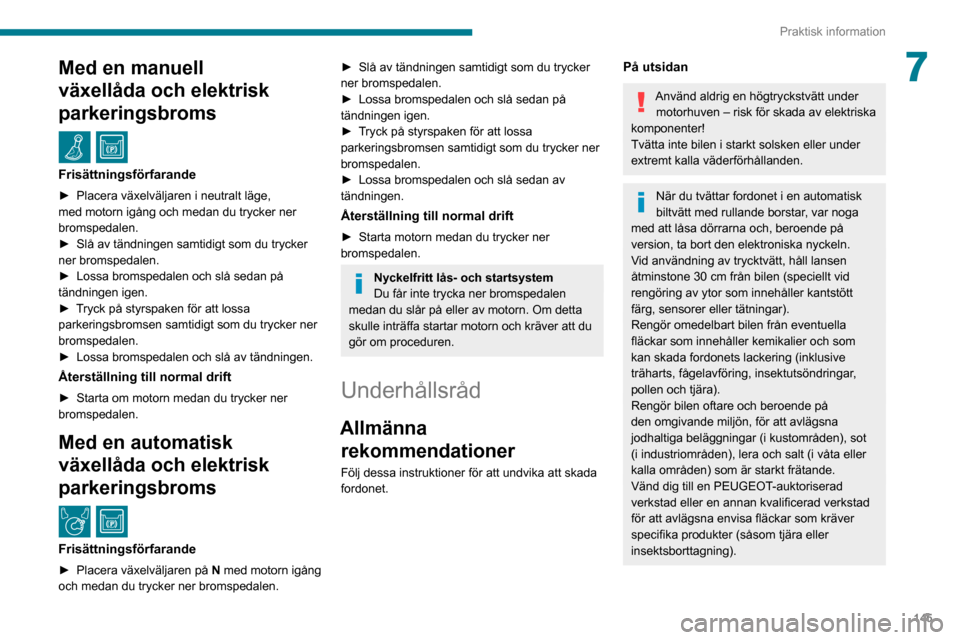

145
Praktisk information
7Med en manuell
växellåda och elektrisk
parkeringsbroms
/
Frisättningsförfarande
► Placera växelväljaren i neutralt läge, med motorn igång och medan du trycker ner
bromspedalen.
► Slå av tändningen samtidigt som du trycker ner bromspedalen.► Lossa bromspedalen och slå sedan på tändningen igen.► Tryck på styrspaken för att lossa parkeringsbromsen samtidigt som du trycker ner
bromspedalen.
► Lossa bromspedalen och slå av tändningen.
Återställning till normal drift
► Starta om motorn medan du trycker ner bromspedalen.
Med en automatisk
växellåda och elektrisk
parkeringsbroms
/
Frisättningsförfarande
► Placera växelväljaren på N med motorn igång
och medan du trycker ner bromspedalen.
► Slå av tändningen samtidigt som du trycker ner bromspedalen.► Lossa bromspedalen och slå sedan på tändningen igen.► Tryck på styrspaken för att lossa parkeringsbromsen samtidigt som du trycker ner
bromspedalen.
► Lossa bromspedalen och slå sedan av tändningen.
Återställning till normal drift
► Starta motorn medan du trycker ner bromspedalen.
Nyckelfritt lås- och startsystem
Du får inte trycka ner bromspedalen
medan du slår på eller av motorn. Om detta
skulle inträffa startar motorn och kräver att du
gör om proceduren.
Underhållsråd
Allmänna rekommendationer
Följ dessa instruktioner för att undvika att skada
fordonet.
På utsidan
Använd aldrig en högtryckstvätt under
motorhuven – risk för skada av elektriska
komponenter!
Tvätta inte bilen i starkt solsken eller under
extremt kalla väderförhållanden.
När du tvättar fordonet i en automatisk
biltvätt med rullande borstar, var noga
med att låsa dörrarna och, beroende på
version, ta bort den elektroniska nyckeln.
Vid användning av trycktvätt, håll lansen
åtminstone 30 cm från bilen (speciellt vid
rengöring av ytor som innehåller kantstött
färg, sensorer eller tätningar).
Rengör omedelbart bilen från eventuella
fläckar som innehåller kemikalier och som
kan skada fordonets lackering (inklusive
träharts, fågelavföring, insektutsöndringar,
pollen och tjära).
Rengör bilen oftare och beroende på
den omgivande miljön, för att avlägsna
jodhaltiga beläggningar (i kustområden), sot
(i industriområden), lera och salt (i våta eller
kalla områden) som är starkt frätande.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
för att avlägsna envisa fläckar som kräver
specifika produkter (såsom tjära eller
insektsborttagning).

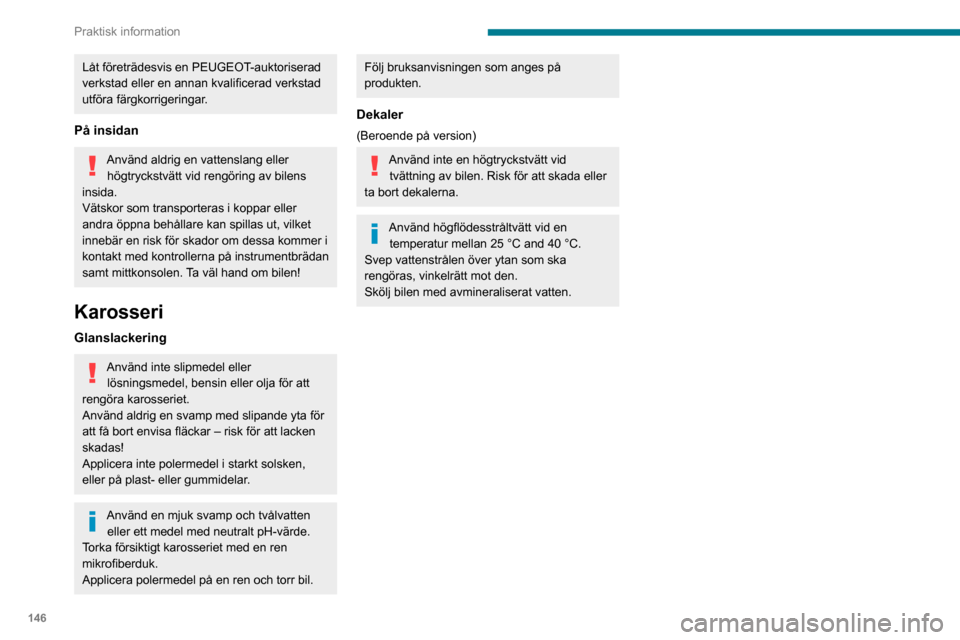

146
Praktisk information
Låt företrädesvis en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
utföra färgkorrigeringar.
På insidan
Använd aldrig en vattenslang eller högtryckstvätt vid rengöring av bilens
insida.
Vätskor som transporteras i koppar eller
andra öppna behållare kan spillas ut, vilket
innebär en risk för skador om dessa kommer i
kontakt med kontrollerna på instrumentbrädan
samt mittkonsolen. Ta väl hand om bilen!
Karosseri
Glanslackering
Använd inte slipmedel eller lösningsmedel, bensin eller olja för att
rengöra karosseriet.
Använd aldrig en svamp med slipande yta för
att få bort envisa fläckar – risk för att lacken
skadas!
Applicera inte polermedel i starkt solsken,
eller på plast- eller gummidelar.
Använd en mjuk svamp och tvålvatten eller ett medel med neutralt pH-värde.
Torka försiktigt karosseriet med en ren
mikrofiberduk.
Applicera polermedel på en ren och torr bil.
Följ bruksanvisningen som anges på
produkten.
Dekaler
(Beroende på version)
Använd inte en högtryckstvätt vid tvättning av bilen. Risk för att skada eller
ta bort dekalerna.
Använd högflödesstråltvätt vid en temperatur mellan 25 °C and 40 °C.
Svep vattenstrålen över ytan som ska
rengöras, vinkelrätt mot den.
Skölj bilen med avmineraliserat vatten.

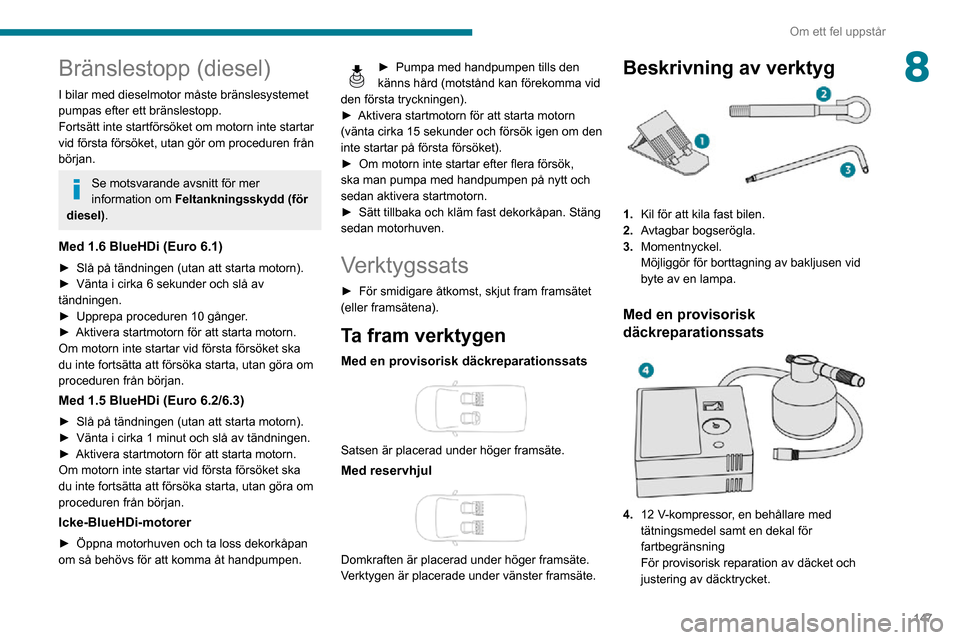

147
Om ett fel uppstår
8Bränslestopp (diesel)
I bilar med dieselmotor måste bränslesystemet
pumpas efter ett bränslestopp.
Fortsätt inte startförsöket om motorn inte startar
vid första försöket, utan gör om proceduren från
början.
Se motsvarande avsnitt för mer
information om Feltankningsskydd (för
diesel).
Med 1.6 BlueHDi (Euro 6.1)
► Slå på tändningen (utan att starta motorn).► Vänta i cirka 6 sekunder och slå av tändningen.► Upprepa proceduren 10 gånger .► Aktivera startmotorn för att starta motorn.Om motorn inte startar vid första försöket ska
du inte fortsätta att försöka starta, utan göra om
proceduren från början.
Med 1.5 BlueHDi (Euro 6.2/6.3)
► Slå på tändningen (utan att starta motorn).
► Vänta i cirka 1 minut och slå av tändningen.► Aktivera startmotorn för att starta motorn.Om motorn inte startar vid första försöket ska
du inte fortsätta att försöka starta, utan göra om
proceduren från början.
Icke-BlueHDi-motorer
► Öppna motorhuven och ta loss dekorkåpan om så behövs för att komma åt handpumpen.
► Pumpa med handpumpen tills den känns hård (motstånd kan förekomma vid
den första tryckningen).
► Aktivera startmotorn för att starta motorn (vänta cirka 15 sekunder och försök igen om den
inte startar på första försöket).
► Om motorn inte startar efter flera försök, ska man pumpa med handpumpen på nytt och
sedan aktivera startmotorn.
► Sätt tillbaka och kläm fast dekorkåpan. Stäng sedan motorhuven.
Verktygssats
► För smidigare åtkomst, skjut fram framsätet (eller framsätena).
Ta fram verktygen
Med en provisorisk däckreparationssats

Satsen är placerad under höger framsäte.
Med reservhjul

Domkraften är placerad under höger framsäte.
Verktygen är placerade under vänster framsäte.
Beskrivning av verktyg
1.Kil för att kila fast bilen.
2. Avtagbar bogserögla.
3. Momentnyckel.
Möjliggör för borttagning av bakljusen vid
byte av en lampa.
Med en provisorisk
däckreparationssats


4.12 V-kompressor, en behållare med tätningsmedel samt en dekal för
fartbegränsning
För provisorisk reparation av däcket och
justering av däcktrycket.

148
Om ett fel uppstår
Se motsvarande avsnitt för mer information om
den provisoriska däckreparationssatsen.
Med reservhjul
5.Hjulbultsnyckel.
Används för att demontera hjulets bultar och
för att höja / sänka domkraften.
6. Domkraft.
Används för att lyfta upp bilen.
7. Borttagningsverktyg för hjulbultskåpor/
navkapsel (beroende på utrustning).
Om bilen är utrustad med detta kan det
användas för demontering av hjulbultarnas
kåpor på aluminiumfälgar eller navkapseln på
plåtfälgar.
8. Hylsa för hjulens stöldskyddsskruvar.
Används för att anpassa hjulbultsnyckeln till
stöldskyddsskruvar.
Se motsvarande avsnitt för mer
information om reservhjulet.
Alla dessa verktyg är specifika för din bil
och kan variera beroende på
utrustningsnivå.
Använd dem inte för andra ändamål.
Använd endast domkraften för att byta ut ett skadat eller punkterat däck.
Domkraften kräver inget underhåll.
Domkraften uppfyller EU-bestämmelserna
enligt Maskindirektivet 2006/42/EG.
Vissa delar av domkraften som
skruvhuvudet eller lederna kan orsaka
skador. Undvik att röra dem.
Ta noggrant bort alla spår av smörjfett.
Provisorisk
däckreparationssats
Skanna QR-koden på sidan 3 för att se
förklarande videor.
Den här satsen består av en kompressor och
en patron med tätningsmedel för tillfällig
reparation av däcket så att du kan ta dig till
närmaste verkstad.
Den är avsedd att användas för att
reparera de flesta punkteringar som kan
inträffa och som finns på slitbanan eller
däckets skuldra.
Elsystemet i bilen medger inkoppling av
kompressorn under den tid som behövs
för att reparera det punkterade däcket.
Se motsvarande avsnitt för mer
information om verktygssatsen .
Reparationsmetod
Ta inte bort föremål (t.ex. spikar) som
trängt in i däcket.
► Parkera bilen på en plats där den inte blockerar trafiken och dra åt parkeringsbromsen.► Följ säkerhetsinstruktionerna (varningsblinkers, varningstriangel, bärande av
reflexväst osv) Enligt lagstiftningen i det land där
du ska köra.
► Slå av tändningen.► Ta bort ventilhatten på däcket som ska repareras och lägg undan den på en ren plats.
