Om ett fel uppstår
8Vänd dig till en PEUGEOT-återförsäljare
eller en annan kvalificerad verkstad innan
du monterar annan elektrisk utrustning eller
tillbehör i bilen.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av PEUGEOT och som inte
installerats enligt dess föreskrifter - speciellt
om alla anslutna tillbehör tillsammans har en
strömförbrukning på mer än 10 mA.
Kontakta en PEUGEOT-verkstad om du
behöver hjälp med montering av
dragkrok eller utrustning för t.ex. taxibilar.

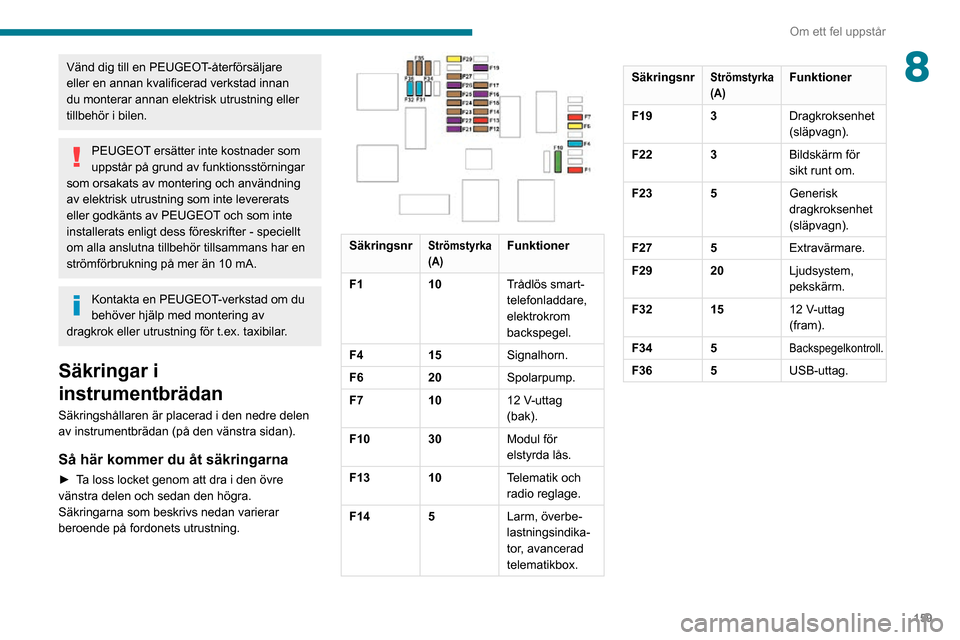

Säkringar i
instrumentbrädan
Säkringshållaren är placerad i den nedre delen
av instrumentbrädan (på den vänstra sidan).
Så här kommer du åt säkringarna
► Ta loss locket genom att dra i den övre vänstra delen och sedan den högra.
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
SäkringsnrStrömstyrka
(A)Funktioner
F1 10Trådlös smart-
telefonladdare,
elektrokrom
backspegel.
F4 15Signalhorn.
F6 20Spolarpump.
F7 10
12 V-uttag (bak).
F10 30Modul för
elstyrda lås.
F13 10Telematik och
radio reglage.
F14 5Larm, överbe-
lastningsindika -
tor, avancerad
telematikbox.
SäkringsnrStrömstyrka
(A)Funktioner
F19 3Dragkroksenhet
(släpvagn).
F22 3Bildskärm för
sikt runt om.
F23 5Generisk
dragkroksenhet
(släpvagn).
F27 5Extravärmare.
F29 20Ljudsystem,
pekskärm.
F32 1512 V-uttag
(fram).
F34 5
Backspegelkontroll.
F365USB-uttag.
Page 162 of 260

160
Om ett fel uppstår
Starta motorn med hjälp av
ett annat batteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (separat batteri eller batteriet
från en annan bil) och startkablar eller en
batteri-booster.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på 24 volt
eller mer.
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12 V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt med
varandra.
Stäng av alla elförbrukare i båda bilarna
(bilradio, vindrutetorkare, lyktor etc.).
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar (fläkt,
rem etc.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.

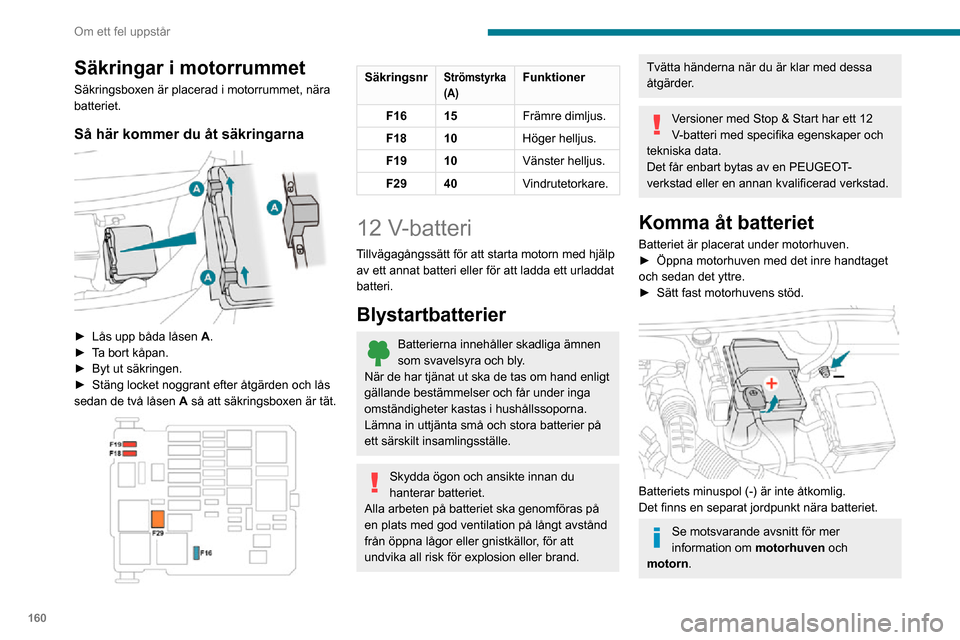

Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet, nära
batteriet.
Så här kommer du åt säkringarna
► Lås upp båda låsen A.► Ta bort kåpan.► Byt ut säkringen.► Stäng locket noggrant efter åtgärden och lås sedan de två låsen A så att säkringsboxen är tät.
SäkringsnrStrömstyrka
(A)Funktioner
F16 15 Främre dimljus.
F18 10 Höger helljus.
F19 10 Vänster helljus.
F29 40 Vindrutetorkare.
12 V-batteri
Tillvägagångssätt för att starta motorn med hjälp
av ett annat batteri eller för att ladda ett urladdat
batteri.
Blystartbatterier
Batterierna innehåller skadliga ämnen
som svavelsyra och bly.
När de har tjänat ut ska de tas om hand enligt
gällande bestämmelser och får under inga
omständigheter kastas i hushållssoporna.
Lämna in uttjänta små och stora batterier på
ett särskilt insamlingsställe.
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska genomföras på
en plats med god ventilation på långt avstånd
från öppna lågor eller gnistkällor, för att
undvika all risk för explosion eller brand.
Tvätta händerna när du är klar med dessa
åtgärder.
Versioner med Stop & Start har ett 12
V-batteri med specifika egenskaper och
tekniska data.
Det får enbart bytas av en PEUGEOT-
verkstad eller en annan kvalificerad verkstad.
Komma åt batteriet
Batteriet är placerat under motorhuven.► Öppna motorhuven med det inre handtaget och sedan det yttre.► Sätt fast motorhuvens stöd.
Batteriets minuspol (-) är inte åtkomlig.
Det finns en separat jordpunkt nära batteriet.
Se motsvarande avsnitt för mer
information om motorhuven och
motorn.
Page 163 of 260

161
Om ett fel uppstår
8Starta motorn med hjälp av
ett annat batteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (separat batteri eller batteriet
från en annan bil) och startkablar eller en
batteri-booster.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på 24 volt
eller mer.
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12 V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt med
varandra.
Stäng av alla elförbrukare i båda bilarna
(bilradio, vindrutetorkare, lyktor etc.).
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar (fläkt,
rem etc.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.

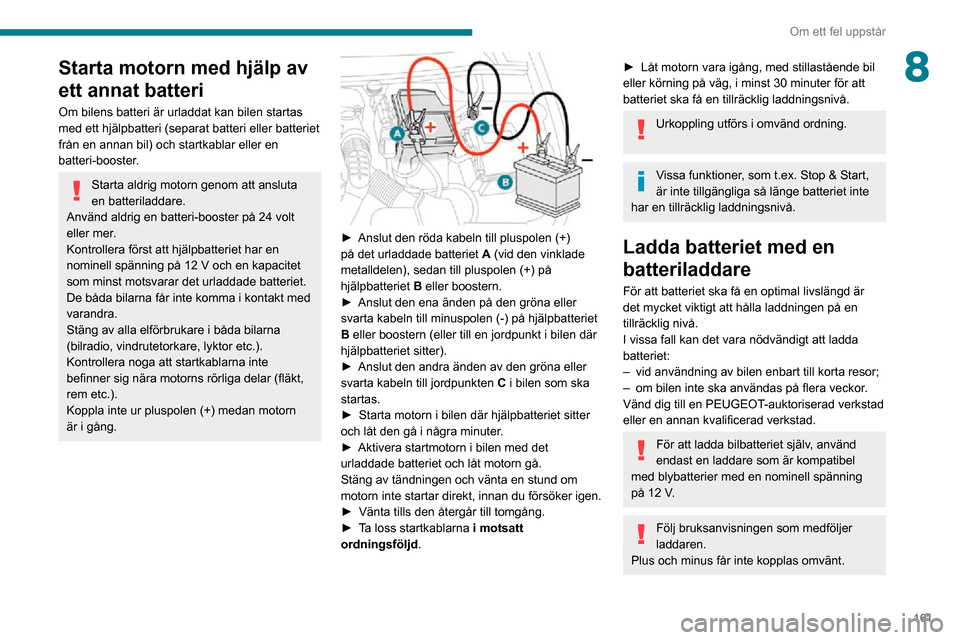

► Anslut den röda kabeln till pluspolen (+) på det urladdade batteriet A (vid den vinklade
metalldelen), sedan till pluspolen (+) på
hjälpbatteriet B eller boostern.
► Anslut den ena änden på den gröna eller svarta kabeln till minuspolen (-) på hjälpbatteriet
B eller boostern (eller till en jordpunkt i bilen där
hjälpbatteriet sitter).
► Anslut den andra änden av den gröna eller svarta kabeln till jordpunkten C i bilen som ska
startas.
► Starta motorn i bilen där hjälpbatteriet sitter och låt den gå i några minuter.► Aktivera startmotorn i bilen med det urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar direkt, innan du försöker igen.
► Vänta tills den återgår till tomgång.► Ta loss startkablarna i motsatt
ordningsföljd .
► Låt motorn vara igång, med stillastående bil eller körning på väg, i minst 30 minuter för att
batteriet ska få en tillräcklig laddningsnivå.
Urkoppling utförs i omvänd ordning.
Vissa funktioner, som t.ex. Stop & Start,
är inte tillgängliga så länge batteriet inte
har en tillräcklig laddningsnivå.
Ladda batteriet med en
batteriladdare
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
– vid användning av bilen enbart till korta resor;– om bilen inte ska användas på flera veckor .Vänd dig till en PEUGEOT-auktoriserad verkstad
eller en annan kvalificerad verkstad.
För att ladda bilbatteriet själv, använd
endast en laddare som är kompatibel
med blybatterier med en nominell spänning
på 12 V.
Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.
Page 164 of 260

162
Om ett fel uppstår

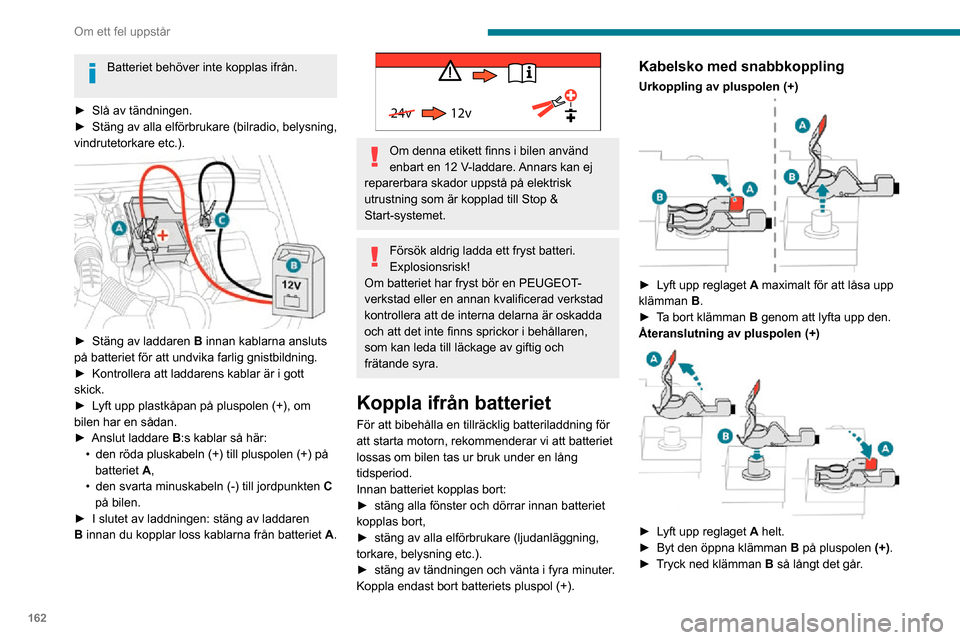

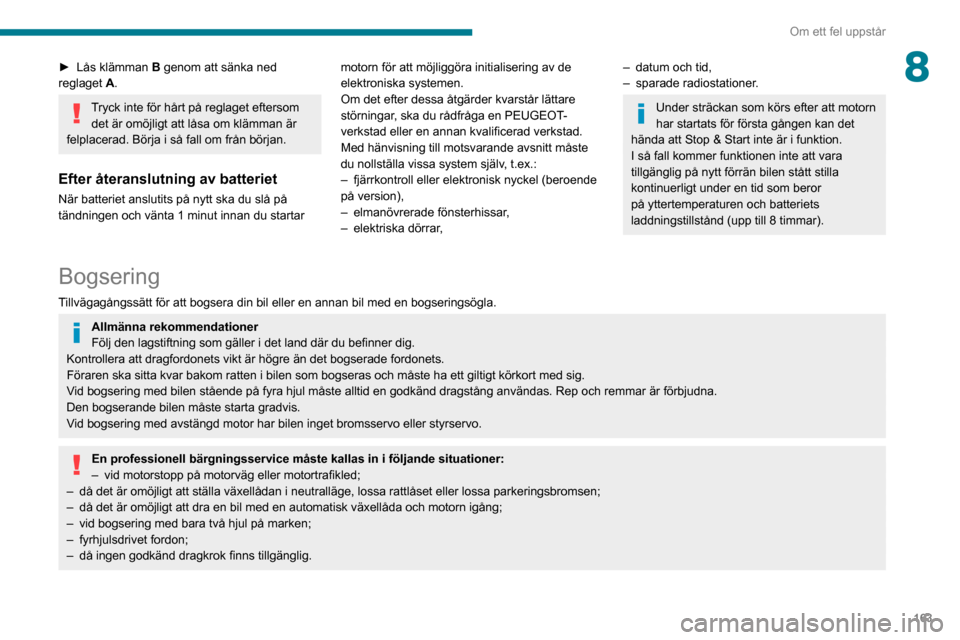

► Lås klämman B genom att sänka ned
reglaget A.
Tryck inte för hårt på reglaget eftersom
det är omöjligt att låsa om klämman är
felplacerad. Börja i så fall om från början.
Efter återanslutning av batteriet
När batteriet anslutits på nytt ska du slå på
tändningen och vänta 1 minut innan du startar
Bogsering
Tillvägagångssätt för att bogsera din bil eller en annan bil \
med en bogseringsögla.
Allmänna rekommendationer
Följ den lagstiftning som gäller i det land där du befinner dig.
Kontrollera att dragfordonets vikt är högre än det bogserade fo\
rdonets.
Föraren ska sitta kvar bakom ratten i bilen som bogseras och måste\
ha ett giltigt körkort med sig.
Vid bogsering med bilen stående på fyra hjul måste alltid en god\
känd dragstång användas. Rep och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen inget bromsservo eller styr\
servo.
En professionell bärgningsservice måste kallas in i följande situat\
ioner:– vid motorstopp på motorväg eller motortrafikled;– då det är omöjligt att ställa växellådan i neutrallä\
ge, lossa rattlåset eller lossa parkeringsbromsen;– då det är omöjligt att dra en bil med en automatisk växellå\
da och motorn igång;– vid bogsering med bara två hjul på marken;– fyrhjulsdrivet fordon;– då ingen godkänd dragkrok finns tillgänglig.
Batteriet beh
Page 165 of 260

163
Om ett fel uppstår
8► Lås klämman B genom att sänka ned
reglaget A.
Tryck inte för hårt på reglaget eftersom
det är omöjligt att låsa om klämman är
felplacerad. Börja i så fall om från början.
Efter återanslutning av batteriet
När batteriet anslutits på nytt ska du slå på
tändningen och vänta 1 minut innan du startar motorn för att möjliggöra initialisering av de
elektroniska systemen.
Om det efter dessa åtgärder kvarstår lättare
störningar, ska du rådfråga en PEUGEOT-
verkstad eller en annan kvalificerad verkstad.
Med hänvisning till motsvarande avsnitt måste
du nollställa vissa system själv, t.ex.:
– fjärrkontroll eller elektronisk nyckel (beroende på version),– elmanövrerade fönsterhissar
,– elektriska dörrar,
– datum och tid,– sparade radiostationer .
Under sträckan som körs efter att motorn
har startats för första gången kan det
hända att Stop & Start inte är i funktion.
I så fall kommer funktionen inte att vara
tillgänglig på nytt förrän bilen stått stilla
kontinuerligt under en tid som beror
på yttertemperaturen och batteriets
laddningstillstånd (upp till 8 timmar).
Bogsering
Tillvägagångssätt för att bogsera din bil eller en annan bil \
med en bogseringsögla.
Allmänna rekommendationer
Följ den lagstiftning som gäller i det land där du befinner dig.
Kontrollera att dragfordonets vikt är högre än det bogserade fo\
rdonets.
Föraren ska sitta kvar bakom ratten i bilen som bogseras och måste\
ha ett giltigt körkort med sig.
Vid bogsering med bilen stående på fyra hjul måste alltid en god\
känd dragstång användas. Rep och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen inget bromsservo eller styr\
servo.
En professionell bärgningsservice måste kallas in i följande situat\
ioner:– vid motorstopp på motorväg eller motortrafikled;– då det är omöjligt att ställa växellådan i neutrallä\
ge, lossa rattlåset eller lossa parkeringsbromsen;– då det är omöjligt att dra en bil med en automatisk växellå\
da och motorn igång;– vid bogsering med bara två hjul på marken;– fyrhjulsdrivet fordon;– då ingen godkänd dragkrok finns tillgänglig.
Page 166 of 260

164
Om ett fel uppstår

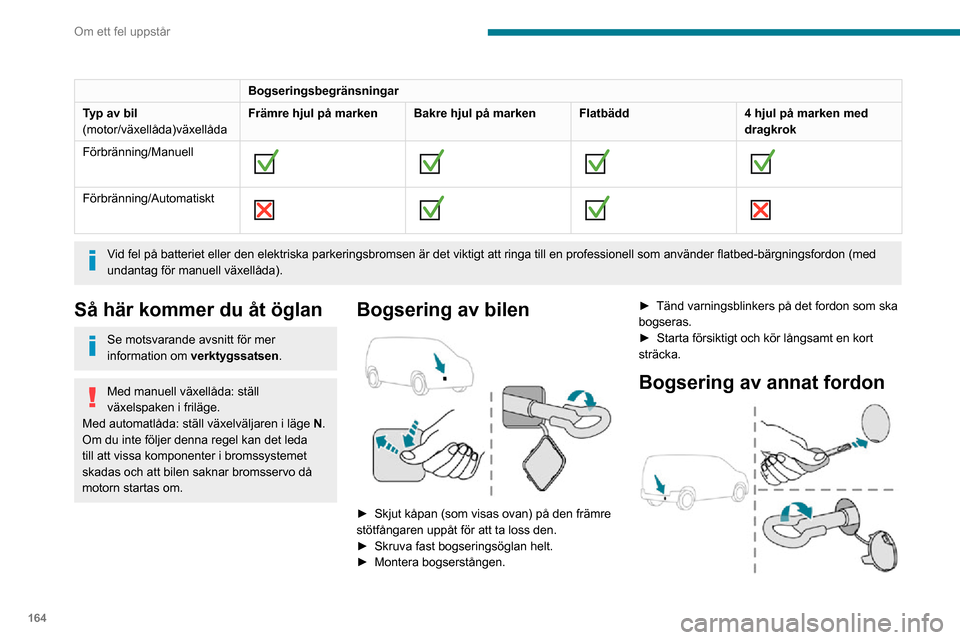

Bogseringsbegränsningar
Typ av bil
(motor/växellåda)växellåda Främre hjul på marken
Bakre hjul på markenFlatbädd4 hjul på marken med
dragkrok
Förbränning/Manuell
Förbränning/Automatiskt
Vid fel på batteriet eller den elektriska parkeringsbromsen är det viktigt att ringa till en professionell som använder flatbed-bärgningsfordon (med
undantag för manuell växellåda).
Så här kommer du åt öglan
Se motsvarande avsnitt för mer
information om
verktygssatsen .
Med manuell växellåda: ställ
växelspaken i friläge.
Med automatlåda: ställ växelväljaren i läge N.
Om du inte följer denna regel kan det leda
till att vissa komponenter i bromssystemet
skadas och att bilen saknar bromsservo då
motorn startas om.
Bogsering av bilen
► Skjut kåpan (som visas ovan) på den främre stötfångaren uppåt för att ta loss den.► Skruva fast bogseringsöglan helt.► Montera bogserstången.
► Tänd varningsblinkers på det fordon som ska bogseras.► Starta försiktigt och kör långsamt en kort sträcka.
Bogsering av annat fordon
Page 167 of 260

165
Om ett fel uppstår

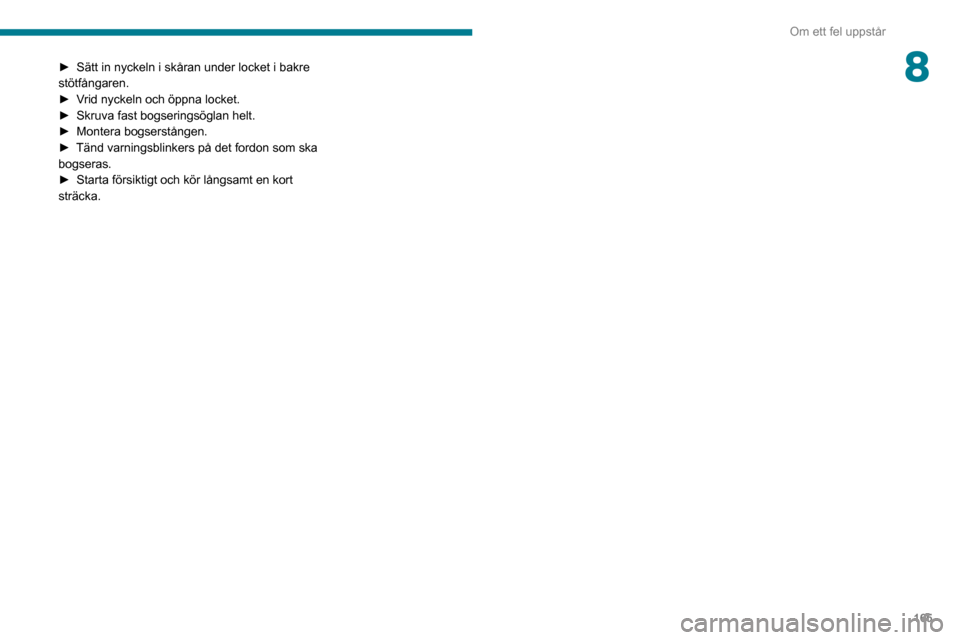

8► Sätt in nyckeln i skåran under locket i bakre stötfångaren.► Vrid nyckeln och öppna locket.► Skruva fast bogseringsöglan helt.► Montera bogserstången.► Tänd varningsblinkers på det fordon som ska bogseras.► Starta försiktigt och kör långsamt en kort sträcka.
Page 168 of 260

166
Tekniska data
Mått (i mm)

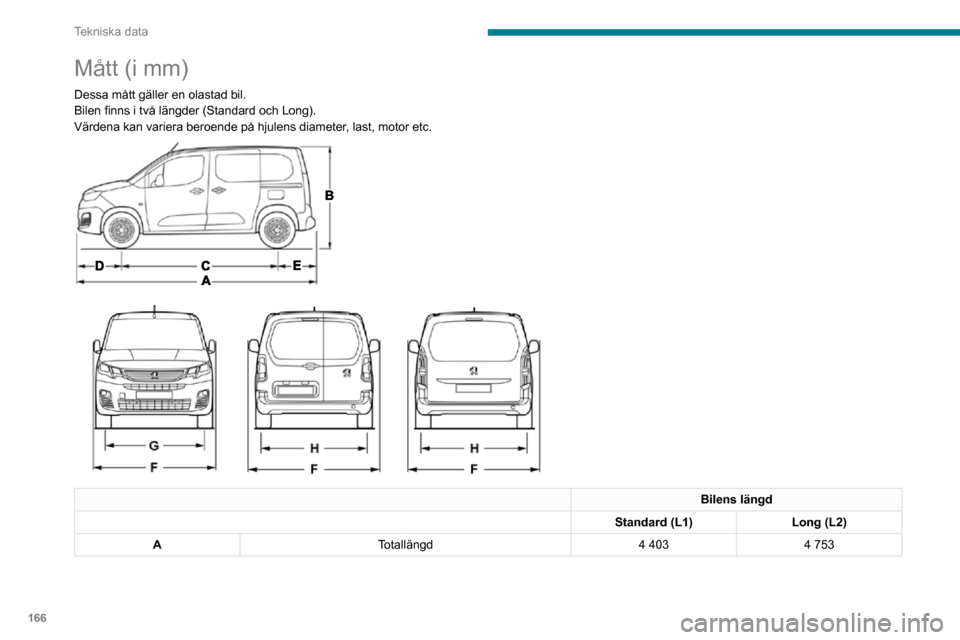

Dessa mått gäller en olastad bil.Bilen finns i två längder (Standard och Long).Värdena kan variera beroende på hjulens diameter, last, motor etc.
Bilens längd
Standard (L1) Long (L2)
A Totallängd 4 4034 753
Bilens längd

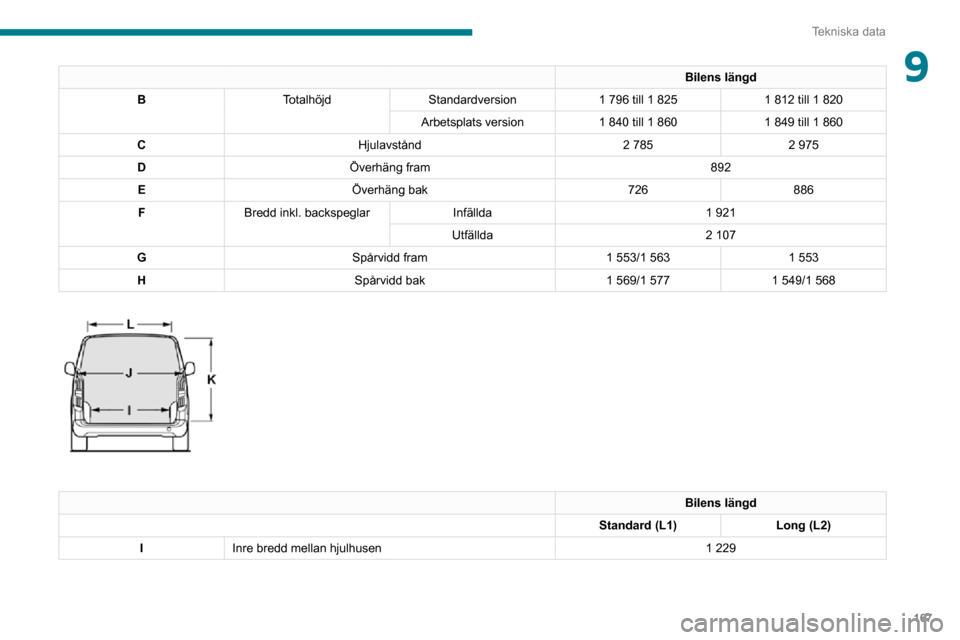

BTotalhöjdStandardversion 1 796 till 1 8251 812 till 1 820
Arbetsplats version 1 840 till 1 8601 849 till 1 860
C Hjulavstånd 2 7852 975
D Överhäng fram 892
E Överhäng bak 726886
F Bredd inkl. backspeglar Infällda 1 921
Utfällda 2 107
G Spårvidd fram 1 553/1 5631 553
H Spårvidd bak 1 569/1 5771 549/1 568
Bilens längd
Standard (L1) Long (L2)
I Inre bredd mellan hjulhusen 1 229
Page 169 of 260

167
Tekniska data
9Bilens längd
B TotalhöjdStandardversion 1 796 till 1 8251 812 till 1 820
Arbetsplats version 1 840 till 1 8601 849 till 1 860
C Hjulavstånd 2 7852 975
D Överhäng fram 892
E Överhäng bak 726886
F Bredd inkl. backspeglar Infällda 1 921
Utfällda 2 107
G Spårvidd fram 1 553/1 5631 553
H Spårvidd bak 1 569/1 5771 549/1 568
Bilens längd
Standard (L1) Long (L2)
I Inre bredd mellan hjulhusen 1 229
Page 170 of 260

168

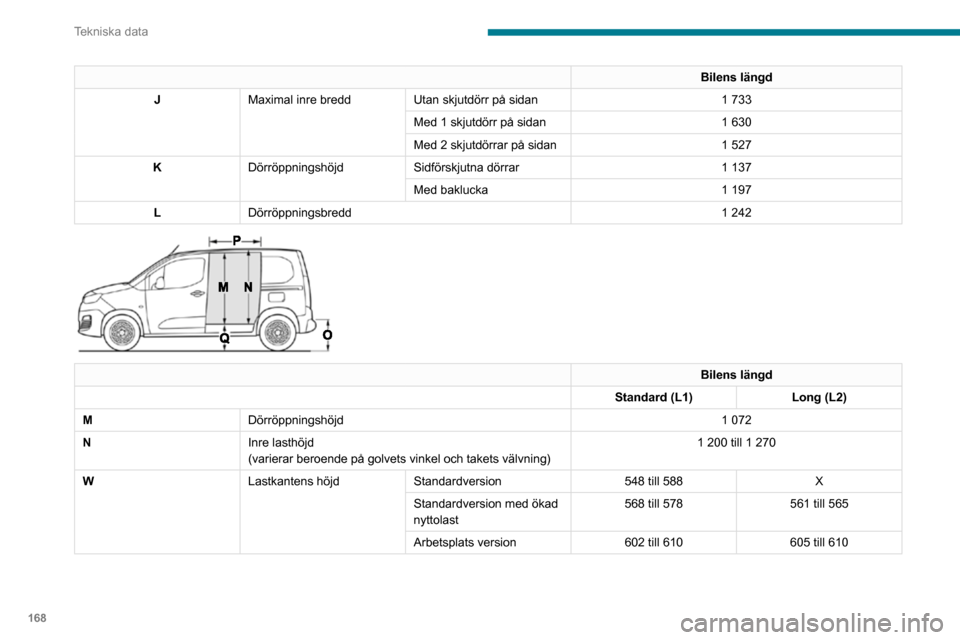

Tekniska data
Bilens längd
J Maximal inre bredd Utan skjutdörr på sidan 1 733
Med 1 skjutdörr på sidan 1 630
Med 2 skjutdörrar på sidan 1 527
K Dörröppningshöjd Sidförskjutna dörrar 1 137
Med baklucka 1 197
L Dörröppningsbredd
1 242
Bilens längd
Standard (L1) Long (L2)
M Dörröppningshöjd 1 072
N Inre lasthöjd
(varierar beroende på golvets vinkel och takets välvning) 1 200 till 1 270
W Lastkantens höjdStandardversion 548 till 588X
Standardversion med ökad
nyttolast 568 till 578
561 till 565
Arbetsplats version 602 till 610605 till 610
Bilens längd
PDörröppningsbreddMax. 675
Min. 641
Q Lastkantens höjdStandardversion 534 till 558
Standardversion med ökad
nyttolast 551 till 558
543 till 552
Arbetsplats version 574 till 581575 till 587
Bilens längd
Standard (L1) Long (L2)
R Inre golvlängdMed skiljevägg 1 8172 167
Med stege 1 7902 140
S Maximal lastlängd
(med skyddskåpa på plats) 3 090
3 440
