129
Körning
6Om skåpdörren öppnas under
användning av den bakre översiktsvyn
eller den visuella backningshjälpen blir
skärmen grå, oavsett om en framåtväxel eller
backväxeln är ilagd.
Om frampassagerardörren öppnas under
användning av vyn på passagerarsidan blir
skärmen grå, oavsett om en framåtväxel eller
backväxeln är ilagd.
Om en släpvagn kopplas på dragkroken
inaktiveras den visuella
backningshjälpen tills släpet kopplas från.
Den bakre översiktsvyn blir standardvyn.
Vänd dig till en PEUGEOT-verkstad om
det uppstår ett funktionsfel i systemet.
Underhålls-
rekommendationer
Vid dåligt väder och på vintern ska du försäkra
dig om att sensorerna och kamerorna inte är
täckta av lera, rimfrost eller snö.
Kontrollera regelbundet att kameralinserna är
rena.
Rengör vid behov kamerorna med en mjuk, torr
trasa.

Bränslekompatibilitet
Bensinbränslen som överensstämmer med
EN228-standarden och som innehåller upp till 5
% respektive 10 % etanol.

Dieselbränslen som uppfyller kraven i EN590,
EN16734 och EN16709 och som innehåller
upp till 7%, 10%, 20% respektive 30%
fettsyrametylester. Användning av B20- eller
B30-bränslen, även vid få tillfällen, medför
särskilda underhållsförhållanden som kallas
"Allvarliga förhållanden".

Paraffindieselbränsle som överensstämmer med
EN15940-standarden.
Användning av alla andra typer av (bio)
bränslen (vegetabiliska eller animaliska
oljor, eldningsoljor...) i ren eller utspädd form
är strängt förbjudet (risk för skador i motorn
och bränslesystemet).
De enda bränsletillsatser som är
godkända för användning är de som
uppfyller standard B715001 (bensin) eller
B715000 (diesel).
I över 20 år har partnerskapet PEUGEOT TOTAL satt en ny standard vad gäller
Srestanda oFK i att XSSnn IramJnnJ Xnder de allra tX

131
Praktisk information
7Bränslekompatibilitet
Bensinbränslen som överensstämmer med
EN228-standarden och som innehåller upp till 5
% respektive 10 % etanol.
Dieselbränslen som uppfyller kraven i EN590,
EN16734 och EN16709 och som innehåller
upp till 7%, 10%, 20% respektive 30%
fettsyrametylester. Användning av B20- eller
B30-bränslen, även vid få tillfällen, medför
särskilda underhållsförhållanden som kallas
"Allvarliga förhållanden".
Paraffindieselbränsle som överensstämmer med
EN15940-standarden.
Användning av alla andra typer av (bio)bränslen (vegetabiliska eller animaliska
oljor, eldningsoljor...) i ren eller utspädd form
är strängt förbjudet (risk för skador i motorn
och bränslesystemet).
De enda bränsletillsatser som är
godkända för användning är de som
uppfyller standard B715001 (bensin) eller
B715000 (diesel).
Diesel vid låg temperatur
Vid temperaturer under 0 °C bildas paraffin i sommardiesel, vilket kan medföra att
motorn fungerar felaktigt. Under dessa
temperaturförhållanden ska du tanka vinterdiesel
och fylla upp mer än hälften av tanken.
Vid temperaturer under -15 °C bör du parkera bilen i ett uppvärmt garage för att undvika
startproblem.
Utlandsresor
Vissa bränslen kan skada motorn i din bil.
I vissa länder kan det vara nödvändigt att
använda en speciell typ av bränsle (specifikt
oktantal, specifik kommersiell beteckning
etc.) för att säkerställa att motorn fungerar
normalt.
Kontakta återförsäljaren för ytterligare
information.
Påfyllning
Tankens volym: cirka 61 liter (bensin) eller 50
liter (diesel).
Reservnivå: cirka 6 liter.
Låg bränslenivå
/2
1 1När låg bränsletanksnivå uppnås tänds denna varningslampa på
instrumentpanelen, åtföljt av ett meddelande och
en ljudsignal. När den tänds första gången
återstår cirka 6 liter bränsle.
Varningslampan tänds igen varje gång
tändningen slås på, åtföljt av en ljudsignal och
ett meddelande, tills tillräckligt med bränsle har
fyllts på i tanken. Under körning visas detta
meddelande och en ljudsignal hörs med allt
tätare intervall efterhand som tanknivån närmar
sig 0.
Du måste snarast tanka bilen för att undvika
bränslestopp.
Se motsvarande avsnitt för mer information om
Bränslestopp (Diesel).
Stop & Start
Tanka aldrig bilen när motorn står i
STOP-läget. Stäng alltid av tändningen med
knappen.
Tankning
Du måste tanka minst 10 liter för att påfyllningen
ska registreras av bränslemätaren.
När tanklocket öppnas kan det höras ett ljud när
luft sugs in i tanken. Detta är helt normalt och
beror på tätheten i bränslesystemet.
Påfyllningsprocedur:
►Stäng alltid av motorn.►Lås upp bilen med Nyckelfritt lås- ochstartsystem.►Öppna tankluckan.

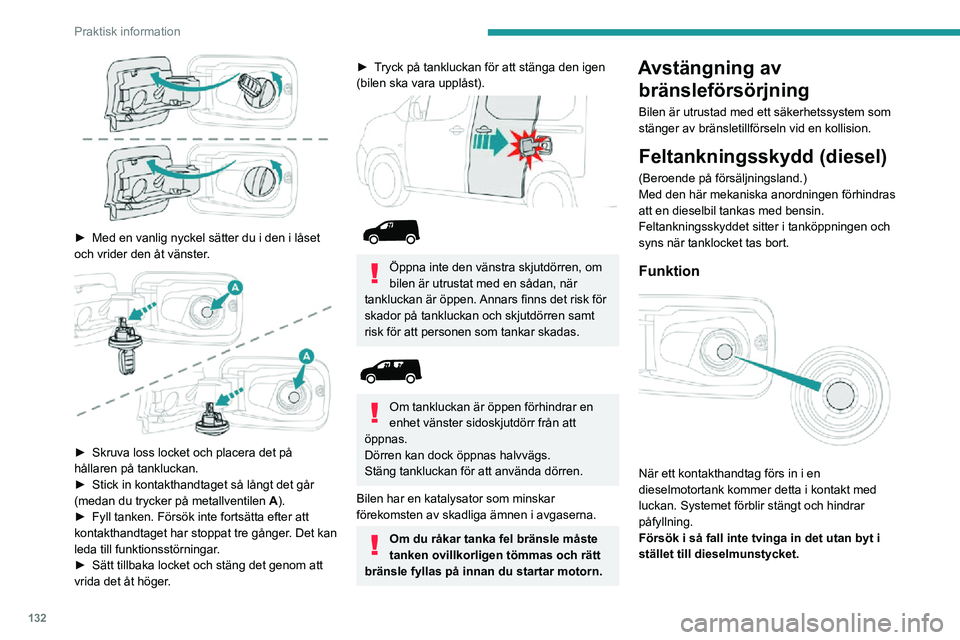

132
Praktisk information

► Med en vanlig nyckel sätter du i den i låset och vrider den åt vänster.

► Skruva loss locket och placera det på hållaren på tankluckan.► Stick in kontakthandtaget så långt det går (medan du trycker på metallventilen A).► Fyll tanken. Försök inte fortsätta efter att kontakthandtaget har stoppat tre gånger. Det kan
leda till funktionsstörningar.
► Sätt tillbaka locket och stäng det genom att vrida det åt höger.
► Tryck på tankluckan för att stänga den igen (bilen ska vara upplåst).


Öppna inte den vänstra skjutdörren, om
bilen är utrustat med en sådan, när
tankluckan är öppen. Annars finns det risk för
skador på tankluckan och skjutdörren samt
risk för att personen som tankar skadas.


Om tankluckan är öppen förhindrar en
enhet vänster sidoskjutdörr från att
öppnas.
Dörren kan dock öppnas halvvägs.
Stäng tankluckan för att använda dörren.
Bilen har en katalysator som minskar
förekomsten av skadliga ämnen i avgaserna.
Om du råkar tanka fel bränsle måste
tanken ovillkorligen tömmas och rätt
bränsle fyllas på innan du startar motorn.
Avstängning av bränsleförsörjning
Bilen är utrustad med ett säkerhetssystem som
stänger av bränsletillförseln vid en kollision.
Feltankningsskydd (diesel)
(Beroende på försäljningsland.)
Med den här mekaniska anordningen förhindras
att en dieselbil tankas med bensin.
Feltankningsskyddet sitter i tanköppningen och
syns när tanklocket tas bort.
Funktion

När ett kontakthandtag förs in i en
dieselmotortank kommer detta i kontakt med
luckan. Systemet förblir stängt och hindrar
påfyllning.
Försök i så fall inte tvinga in det utan byt i
stället till dieselmunstycket.
Det går fortfarande att använda en reservdunk för att fylla på tanken.
Utlandsresor
Eftersom munstycken av dieseltyp
kan variera beroende på land, kan
feltankningsskyddet innebära att det blir
omöjligt att tanka.
Innan resa utomlands är det bra att
kontrollera med en PEUGEOT-auktoriserad
verkstad om bilen utgör en lämplig utrustning i
landet som ska besökas.
Snökedjor
Använd snökedjor vid vinterförhållanden för
bättre väggrepp och styrbarhet vid inbromsning.
Snökedjorna ska enbart monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Följ de specifika bestämmelser som
gäller i varje land vid användning av
snökedjor och respektera den högsta tillåtna
hastigheten.
Monteringstips
► Om du måste montera snökedjorna under resan ska du stanna bilen på plan mark vid sidan
av vägen.

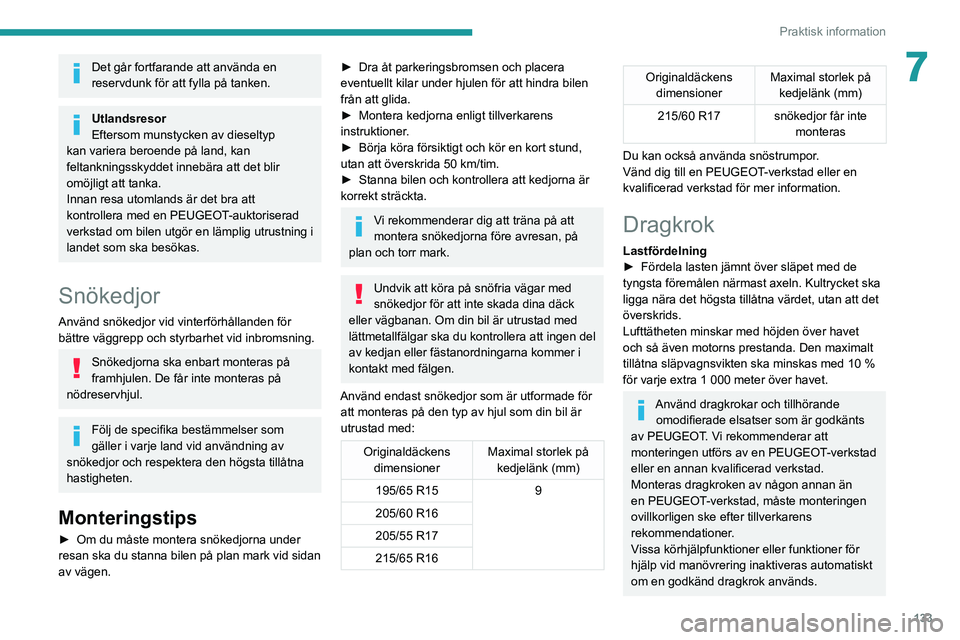

133
Praktisk information
7Det går fortfarande att använda en
reservdunk för att fylla på tanken.
Utlandsresor
Eftersom munstycken av dieseltyp
kan variera beroende på land, kan
feltankningsskyddet innebära att det blir
omöjligt att tanka.
Innan resa utomlands är det bra att
kontrollera med en PEUGEOT-auktoriserad
verkstad om bilen utgör en lämplig utrustning i
landet som ska besökas.
Snökedjor
Använd snökedjor vid vinterförhållanden för
bättre väggrepp och styrbarhet vid inbromsning.
Snökedjorna ska enbart monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Följ de specifika bestämmelser som
gäller i varje land vid användning av
snökedjor och respektera den högsta tillåtna
hastigheten.
Monteringstips
► Om du måste montera snökedjorna under resan ska du stanna bilen på plan mark vid sidan
av vägen.
► Dra åt parkeringsbromsen och placera eventuellt kilar under hjulen för att hindra bilen
från att glida.
► Montera kedjorna enligt tillverkarens instruktioner.► Börja köra försiktigt och kör en kort stund, utan att överskrida 50 km/tim.► Stanna bilen och kontrollera att kedjorna är korrekt sträckta.
Vi rekommenderar dig att träna på att
montera snökedjorna före avresan, på
plan och torr mark.
Undvik att köra på snöfria vägar med
snökedjor för att inte skada dina däck
eller vägbanan. Om din bil är utrustad med
lättmetallfälgar ska du kontrollera att ingen del
av kedjan eller fästanordningarna kommer i
kontakt med fälgen.
Använd endast snökedjor som är utformade för att monteras på den typ av hjul som din bil är
utrustad med:
Originaldäckens dimensioner Maximal storlek på
kedjelänk (mm)
195/65 R15 9
205/60 R16
205/55 R17
215/65 R16
Originaldäckens dimensioner Maximal storlek på
kedjelänk (mm)
215/60 R17 snökedjor får inte
monteras
Du kan också använda snöstrumpor.
Vänd dig till en PEUGEOT-verkstad eller en
kvalificerad verkstad för mer information.
Dragkrok
Lastfördelning► Fördela lasten jämnt över släpet med de tyngsta föremålen närmast axeln. Kultrycket ska
ligga nära det högsta tillåtna värdet, utan att det
överskrids.
Lufttätheten minskar med höjden över havet
och så även motorns prestanda. Den maximalt
tillåtna släpvagnsvikten ska minskas med 10 % för varje extra 1 000 meter över havet.
Använd dragkrokar och tillhörande omodifierade elsatser som är godkänts
av PEUGEOT. Vi rekommenderar att
monteringen utförs av en PEUGEOT-verkstad
eller en annan kvalificerad verkstad.
Monteras dragkroken av någon annan än
en PEUGEOT-verkstad, måste monteringen
ovillkorligen ske efter tillverkarens
rekommendationer.
Vissa körhjälpfunktioner eller funktioner för
hjälp vid manövrering inaktiveras automatiskt
om en godkänd dragkrok används.

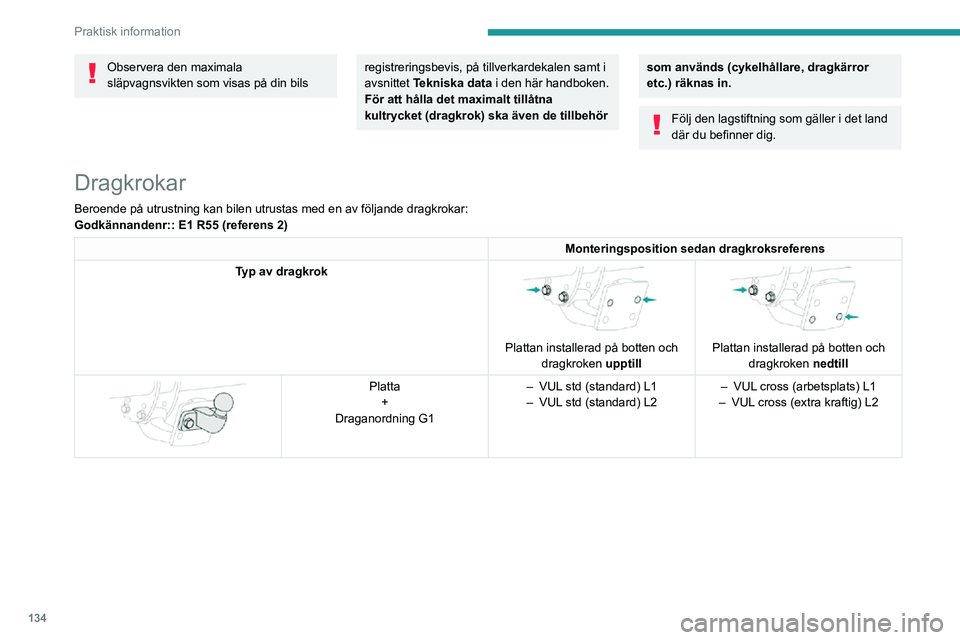

134
Praktisk information
Observera den maximala
släpvagnsvikten som visas på din bils registreringsbevis, på tillverkardekalen samt i
avsnittet Tekniska data i den här handboken.
För att hålla det maximalt tillåtna
kultrycket (dragkrok) ska även de tillbehör som används (cykelhållare, dragkärror
etc.) räknas in.
Följ den lagstiftning som gäller i det land
där du befinner dig.
Dragkrokar
Beroende på utrustning kan bilen utrustas med en av följande dragk\
rokar:
Godkännandenr:: E1 R55 (referens 2)
Monteringsposition sedan dragkroksreferens
Typ av dragkrok

Plattan installerad på botten och dragkroken upptill


Plattan installerad på botten och
dragkroken nedtill


Platta
+
Draganordning G1– VUL std (standard) L1– VUL std (standard) L2– VUL cross (arbetsplats) L1– VUL cross (extra kraftig) L2
Ta bort den snabblossningsbara dragkulan när du inte kör med släp.
Överbelastningsindikator

Överbelastningsindikatorn är en hjälpfunktion
och informerar dig om att den maximalt tillåtna
vikten har överskridits. Det kan antingen röra
sig om totalvikten (GVW) eller den maximala
axelvikten (fram och bak) (GAWR).
Indikatorn är endast en hjälpfunktion och
föraren har fullt ansvar för bilen.

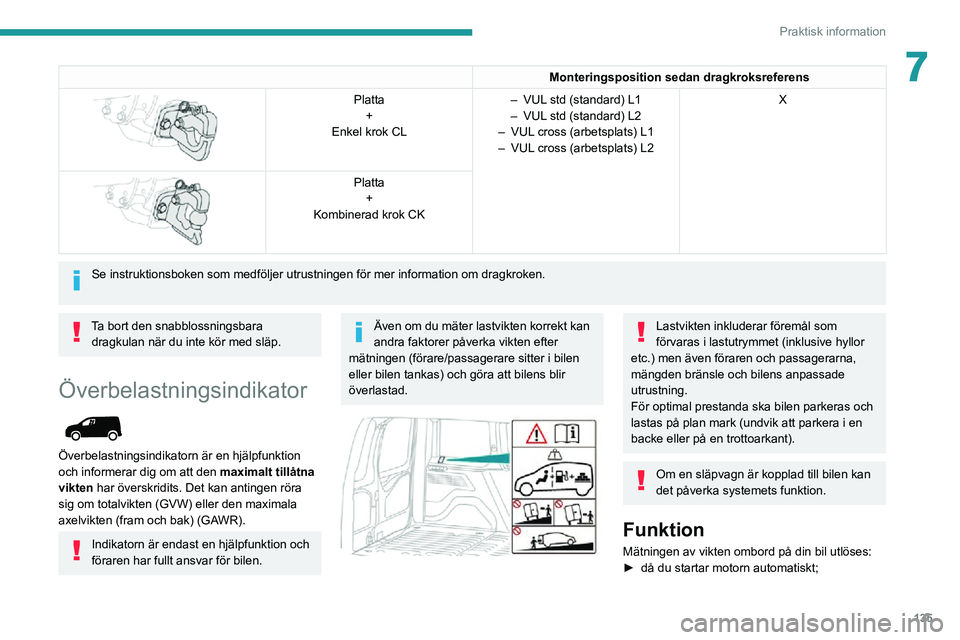

135
Praktisk information
7Monteringsposition sedan dragkroksreferens

Platta+
Enkel krok CL– VUL std (standard) L1– VUL std (standard) L2– VUL cross (arbetsplats) L1– VUL cross (arbetsplats) L2
X


Platta +
Kombinerad krok CK
Se instruktionsboken som medföljer utrustningen för mer informatio\
n om dragkroken.
Ta bort den snabblossningsbara
dragkulan när du inte kör med släp.
Överbelastningsindikator

Överbelastningsindikatorn är en hjälpfunktion
och informerar dig om att den maximalt tillåtna
vikten har överskridits. Det kan antingen röra
sig om totalvikten (GVW) eller den maximala
axelvikten (fram och bak) (GAWR).
Indikatorn är endast en hjälpfunktion och
föraren har fullt ansvar för bilen.
Även om du mäter lastvikten korrekt kan
andra faktorer påverka vikten efter
mätningen (förare/passagerare sitter i bilen
eller bilen tankas) och göra att bilens blir
överlastad.


Lastvikten inkluderar föremål som
förvaras i lastutrymmet (inklusive hyllor
etc.) men även föraren och passagerarna,
mängden bränsle och bilens anpassade
utrustning.
För optimal prestanda ska bilen parkeras och
lastas på plan mark (undvik att parkera i en
backe eller på en trottoarkant).
Om en släpvagn är kopplad till bilen kan
det påverka systemets funktion.
Funktion
Mätningen av vikten ombord på din bil utlöses:► då du startar motorn automatiskt;

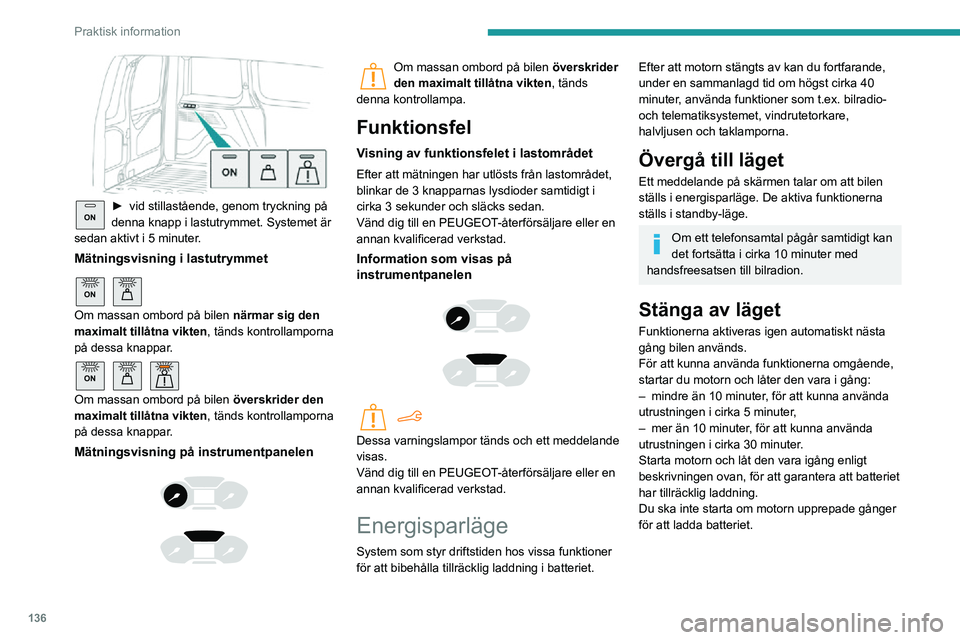

136
Praktisk information

ON► vid stillastående, genom tryckning på denna knapp i lastutrymmet. Systemet är
sedan aktivt i 5 minuter.
Mätningsvisning i lastutrymmet
ON
Om massan ombord på bilen närmar sig den
maximalt tillåtna vikten, tänds kontrollamporna
på dessa knappar.

ON
Om massan ombord på bilen överskrider den
maximalt tillåtna vikten, tänds kontrollamporna
på dessa knappar.
Mätningsvisning på instrumentpanelen


Om massan ombord på bilen överskrider
den maximalt tillåtna vikten, tänds
denna kontrollampa.
Funktionsfel
Visning av funktionsfelet i lastområdet
Efter att mätningen har utlösts från lastområdet,
blinkar de 3 knapparnas lysdioder samtidigt i
cirka 3 sekunder och släcks sedan.
Vänd dig till en PEUGEOT-återförsäljare eller en
annan kvalificerad verkstad.
Information som visas på
instrumentpanelen



Dessa varningslampor tänds och ett meddelande
visas.
Vänd dig till en PEUGEOT-återförsäljare eller en
annan kvalificerad verkstad.
Energisparläge
System som styr driftstiden hos vissa funktioner
för att bibehålla tillräcklig laddning i batteriet.
Efter att motorn stängts av kan du fortfarande,
under en sammanlagd tid om högst cirka 40
minuter, använda funktioner som t.ex. bilradio-
och telematiksystemet, vindrutetorkare,
halvljusen och taklamporna.
Övergå till läget
Ett meddelande på skärmen talar om att bilen
ställs i energisparläge. De aktiva funktionerna
ställs i standby-läge.
Om ett telefonsamtal pågår samtidigt kan
det fortsätta i cirka 10 minuter med
handsfreesatsen till bilradion.
Stänga av läget
Funktionerna aktiveras igen automatiskt nästa
gång bilen används.
För att kunna använda funktionerna omgående,
startar du motorn och låter den vara i gång:
– mindre än 10 minuter , för att kunna använda utrustningen i cirka 5 minuter,– mer än 10 minuter, för att kunna använda
utrustningen i cirka 30 minuter.
Starta motorn och låt den vara igång enligt
beskrivningen ovan, för att garantera att batteriet
har tillräcklig laddning.
Du ska inte starta om motorn upprepade gånger
för att ladda batteriet.
Det går inte att starta motorn med ett urladdat batteri.
Se motsvarande avsnitt för mer information
om 12 V-batteriet.
Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner bort
provisoriskt vid behov, t.ex. luftkonditioneringen,
bakruteuppvärmningen etc.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Takrelingar/takräcke
Rekommendationer
Fördela lasten jämnt och undvik
överbelastning på någon av sidorna.
Lägg den tyngsta lasten så nära taket som
möjligt.
Surra fast lasten ordentligt.
Kör mjukt. Känsligheten för sidovindar ökar
och bilens stabilitet kan påverkas.
Kontrollera regelbundet lastbågarnas
och takräckets stabilitet och åtdragning,
åtminstone före varje färd.

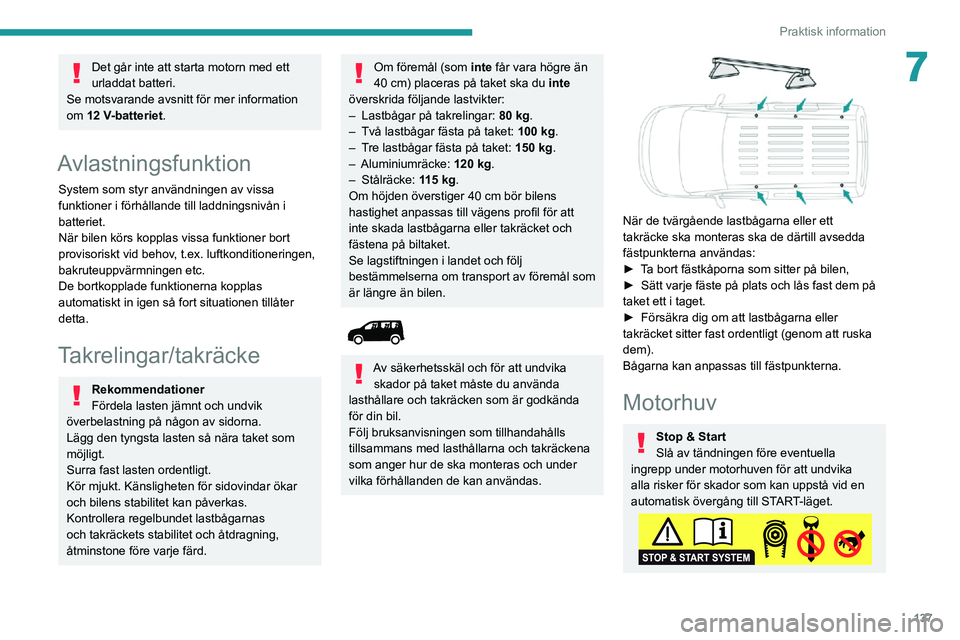

137
Praktisk information
7Det går inte att starta motorn med ett
urladdat batteri.
Se motsvarande avsnitt för mer information
om 12 V-batteriet.
Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner bort
provisoriskt vid behov, t.ex. luftkonditioneringen,
bakruteuppvärmningen etc.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Takrelingar/takräcke
Rekommendationer
Fördela lasten jämnt och undvik
överbelastning på någon av sidorna.
Lägg den tyngsta lasten så nära taket som
möjligt.
Surra fast lasten ordentligt.
Kör mjukt. Känsligheten för sidovindar ökar
och bilens stabilitet kan påverkas.
Kontrollera regelbundet lastbågarnas
och takräckets stabilitet och åtdragning,
åtminstone före varje färd.
Om föremål (som inte får vara högre än 40 cm) placeras på taket ska du inte
överskrida följande lastvikter:
– Lastbågar på takrelingar: 80 kg.– Två lastbågar fästa på taket: 100 kg.– Tre lastbågar fästa på taket: 150 kg.– Aluminiumräcke: 120 kg.– Stålräcke: 115 kg.Om höjden överstiger 40 cm bör bilens hastighet anpassas till vägens profil för att
inte skada lastbågarna eller takräcket och
fästena på biltaket.
Se lagstiftningen i landet och följ
bestämmelserna om transport av föremål som
är längre än bilen.


Av säkerhetsskäl och för att undvika skador på taket måste du använda
lasthållare och takräcken som är godkända
för din bil.
Följ bruksanvisningen som tillhandahålls
tillsammans med lasthållarna och takräckena
som anger hur de ska monteras och under
vilka förhållanden de kan användas.


När de tvärgående lastbågarna eller ett
takräcke ska monteras ska de därtill avsedda
fästpunkterna användas:
► Ta bort fästkåporna som sitter på bilen,► Sätt varje fäste på plats och lås fast dem på taket ett i taget.► Försäkra dig om att lastbågarna eller takräcket sitter fast ordentligt (genom att ruska
dem).
Bågarna kan anpassas till fästpunkterna.
Motorhuv
Stop & Start
Slå av tändningen före eventuella
ingrepp under motorhuven för att undvika
alla risker för skador som kan uppstå vid en
automatisk övergång till START-läget.

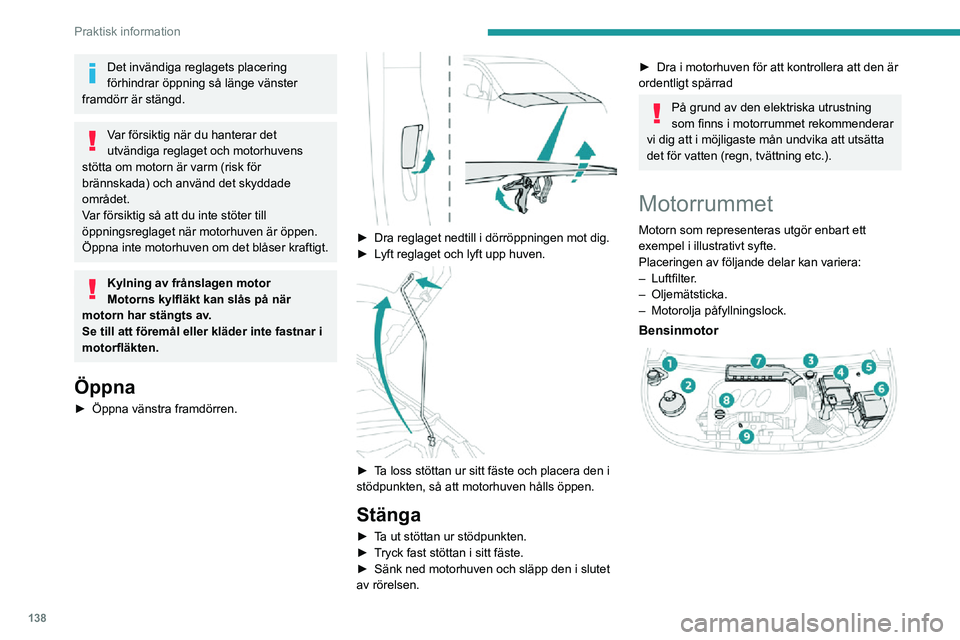

138
Praktisk information
Det invändiga reglagets placering
förhindrar öppning så länge vänster
framdörr är stängd.
Var försiktig när du hanterar det
utvändiga reglaget och motorhuvens
stötta om motorn är varm (risk för
brännskada) och använd det skyddade
området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser kraftigt.
Kylning av frånslagen motor
Motorns kylfläkt kan slås på när
motorn har stängts av.
Se till att föremål eller kläder inte fastnar i
motorfläkten.
Öppna
► Öppna vänstra framdörren.

► Dra reglaget nedtill i dörröppningen mot dig.► Lyft reglaget och lyft upp huven.

► Ta loss stöttan ur sitt fäste och placera den i stödpunkten, så att motorhuven hålls öppen.
Stänga
► Ta ut stöttan ur stödpunkten.► Tryck fast stöttan i sitt fäste.► Sänk ned motorhuven och släpp den i slutet av rörelsen.
► Dra i motorhuven för att kontrollera att den är ordentligt spärrad
På grund av den elektriska utrustning
som finns i motorrummet rekommenderar
vi dig att i möjligaste mån undvika att utsätta
det för vatten (regn, tvättning etc.).
Motorrummet
Motorn som representeras utgör enbart ett
exempel i illustrativt syfte.
Placeringen av följande delar kan variera:
– Luftfilter.– Oljemätsticka.– Motorolja påfyllningslock.
Bensinmotor

Dieselmotor

1. Behållare för spolarvätska
2. Behållare för kylarvätska
3. Behållare för bromsvätska
4. Batteri / säkringar
5. Separat jordpunkt (-)
6. Säkringsbox
7. Luftfilter
8. Motorolja påfyllningslock
9. Oljemätsticka
Dieselsystemet fungerar under mycket
högt tryck.
Alla ingrepp på denna krets får enbart utföras
av en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Kontroll av nivåer
Kontrollera alla följande nivåer regelbundet i
enlighet med tillverkarens serviceschema. Fyll
på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du
låta motsvarande system kontrolleras av en
