PEUGEOT PARTNER 2021 Instrukcja obsługi (in Polish)

109
Jazda

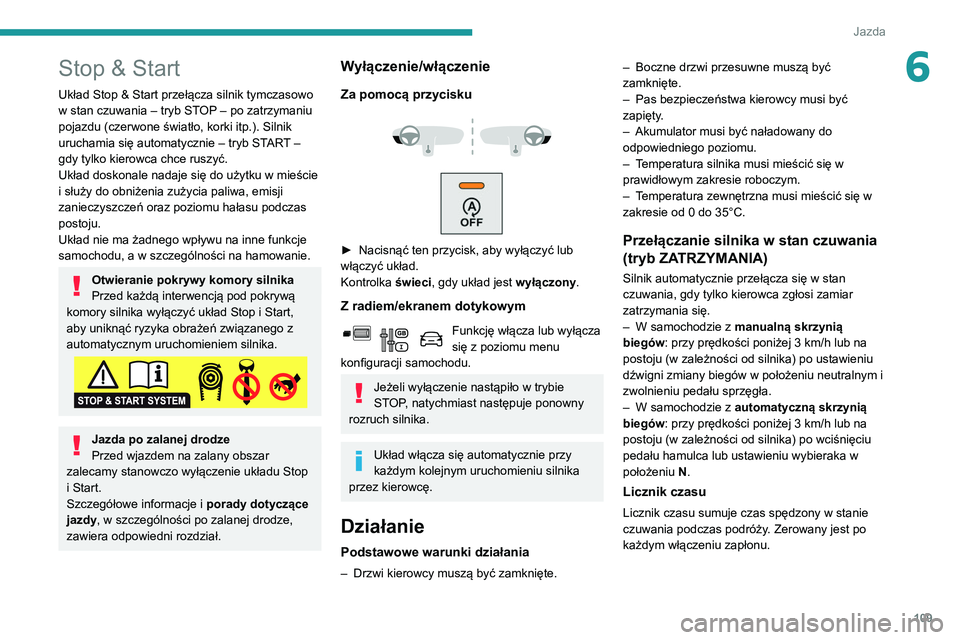

6Stop & Start
Układ Stop & Start przełącza silnik tymczasowo
w stan czuwania – tryb STOP – po zatrzymaniu
pojazdu (czerwone światło, korki itp.). Silnik
uruchamia się automatycznie – tryb START –
gdy tylko kierowca chce ruszyć.
Układ doskonale nadaje się do użytku w mieście
i służy do obniżenia zużycia paliwa, emisji
zanieczyszczeń oraz poziomu hałasu podczas
postoju.
Układ nie ma żadnego wpływu na inne funkcje
samochodu, a w szczególności na hamowanie.
Otwieranie pokrywy komory silnika
Przed każdą interwencją pod pokrywą
komory silnika wyłączyć układ Stop i Start,
aby uniknąć ryzyka obrażeń związanego z
automatycznym uruchomieniem silnika.
Jazda po zalanej drodze
Przed wjazdem na zalany obszar
zalecamy stanowczo wyłączenie układu Stop
i Start.
Szczegółowe informacje i porady dotyczące
jazdy, w szczególności po zalanej drodze,
zawiera odpowiedni rozdział.
Wyłączenie/włączenie
Za pomocą przycisku




► Nacisnąć ten przycisk, aby wyłączyć lub
włączyć układ.
Kontrolka
świeci, gdy układ jest wyłączony.
Z radiem/ekranem dotykowym
Funkcję włącza lub wyłącza
się z poziomu menu
konfiguracji samochodu.
Jeżeli wyłączenie nastąpiło w trybie
STOP, natychmiast następuje ponowny
rozruch silnika.
Układ włącza się automatycznie przy
każdym kolejnym uruchomieniu silnika
przez kierowcę.
Działanie
Podstawowe warunki działania
– Drzwi kierowcy muszą być zamknięte. –
Boczne drzwi przesuwne muszą być
zamknięte.
–

Pas bezpieczeństwa kierowcy musi być
zapięty
.
–
Akumulator musi być naładowany do
odpowiedniego poziomu.
–

T
emperatura silnika musi mieścić się w
prawidłowym zakresie roboczym.
–
T
emperatura zewnętrzna musi mieścić się w
zakresie od 0 do 35°C.
Przełączanie silnika w stan czuwania
(tryb ZATRZYMANIA)
Silnik automatycznie przełącza się w stan
czuwania, gdy tylko kierowca zgłosi zamiar
zatrzymania się.
–

W samochodzie z
manualną skrzynią
biegów : przy prędkości poniżej 3
km/h lub na
postoju (w zależności od silnika) po ustawieniu
dźwigni zmiany biegów w położeniu neutralnym i
zwolnieniu pedału sprzęgła.
–

W samochodzie z
automatyczną skrzynią
biegów : przy prędkości poniżej 3 km/h lub na
postoju (w zależności od silnika) po wciśnięciu
pedału hamulca lub ustawieniu wybieraka w
położeniu

N
.
Licznik czasu
Licznik czasu sumuje czas spędzony w stanie
czuwania podczas podróży. Zerowany jest po
każdym włączeniu zapłonu.

11 0
Jazda

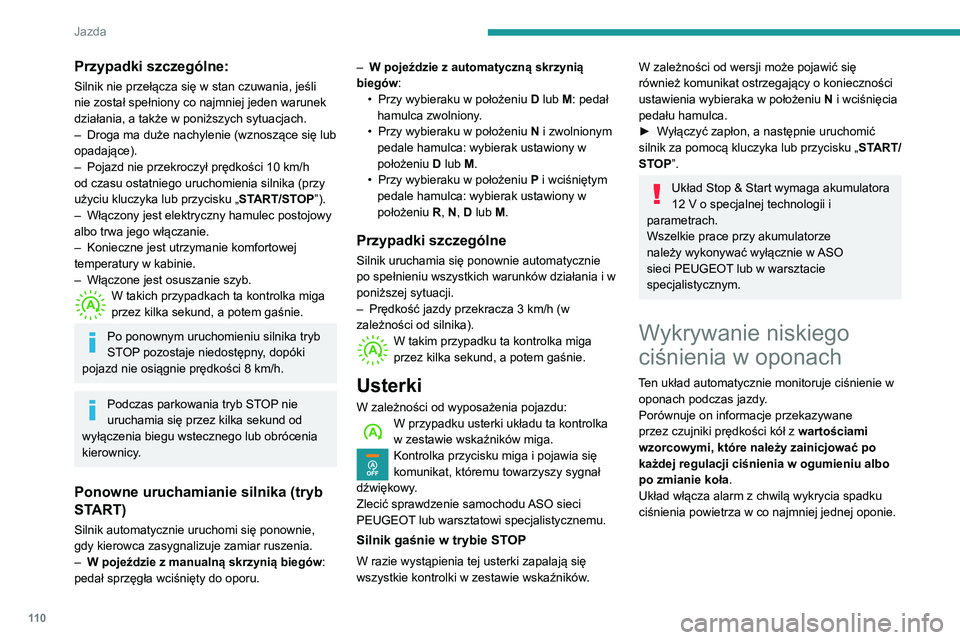

Przypadki szczególne:
Silnik nie przełącza się w stan czuwania, jeśli
nie został spełniony co najmniej jeden warunek
działania, a także w poniższych sytuacjach.
–
Droga ma duże nachylenie (wznoszące się lub
opadające).
–


Pojazd nie przekroczył prędkości 10
km/h
od czasu ostatniego uruchomienia silnika (przy
użyciu kluczyka lub przycisku „ START/STOP”).
–

Włączony jest elektryczny hamulec postojowy
albo trwa jego włączanie.
–


Konieczne jest utrzymanie komfortowej
temperatury w kabinie.
–


Włączone jest osuszanie szyb.
W takich przypadkach ta kontrolka miga
przez kilka sekund, a potem gaśnie.
Po ponownym uruchomieniu silnika tryb
STOP pozostaje niedostępny, dopóki
pojazd nie osiągnie prędkości 8
km/h.
Podczas parkowania tryb STOP nie
uruchamia się przez kilka sekund od
wyłączenia biegu wstecznego lub obrócenia
kierownicy.
Ponowne uruchamianie silnika (tryb
START)
Silnik automatycznie uruchomi się ponownie,
gdy kierowca zasygnalizuje zamiar ruszenia.
–

W pojeździe z manualną skrzynią biegów :
pedał sprzęgła wciśnięty do oporu. –


W pojeździe z automatyczną skrzynią
biegów :
•

Przy wybieraku w położeniu
D
lub M: pedał
hamulca zwolniony.
•
Przy wybieraku w położeniu
N
i zwolnionym
pedale hamulca: wybierak ustawiony w
położeniu D lub M.
•
Przy wybieraku w położeniu
P
i wciśniętym
pedale hamulca: wybierak ustawiony w
położeniu R, N, D lub M.
Przypadki szczególne
Silnik uruchamia się ponownie automatycznie
po spełnieniu wszystkich warunków działania i w
poniższej sytuacji.
–

Prędkość jazdy przekracza 3
km/h (w
zależności od silnika).
W takim przypadku ta kontrolka miga
przez kilka sekund, a potem gaśnie.
Usterki
W zależności od wyposażenia pojazdu:W przypadku usterki układu ta kontrolka
w zestawie wskaźników miga.
Kontrolka przycisku miga i pojawia się
komunikat, któremu towarzyszy sygnał
dźwiękowy.
Zlecić sprawdzenie samochodu ASO sieci
PEUGEOT lub warsztatowi specjalistycznemu.
Silnik gaśnie w trybie STOP
W razie wystąpienia tej usterki zapalają się
wszystkie kontrolki w zestawie wskaźników.
W zależności od wersji może pojawić się
również komunikat ostrzegający o konieczności
ustawienia wybieraka w położeniu N i wciśnięcia
pedału hamulca.
►

W
yłączyć zapłon, a następnie uruchomić
silnik za pomocą kluczyka lub przycisku „ START/
STOP”.
Układ Stop & Start wymaga akumulatora
12 V o specjalnej technologii i
parametrach.
Wszelkie prace przy akumulatorze
należy wykonywać wyłącznie w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Wykrywanie niskiego
ciśnienia w oponach
Ten układ automatycznie monitoruje ciśnienie w oponach podczas jazdy.
Porównuje on informacje przekazywane
przez czujniki prędkości kół z wartościami
wzorcowymi, które należy zainicjować po
każdej regulacji ciśnienia w ogumieniu albo
po zmianie koła .
Układ włącza alarm z chwilą wykrycia spadku
ciśnienia powietrza w co najmniej jednej oponie.

111
Jazda

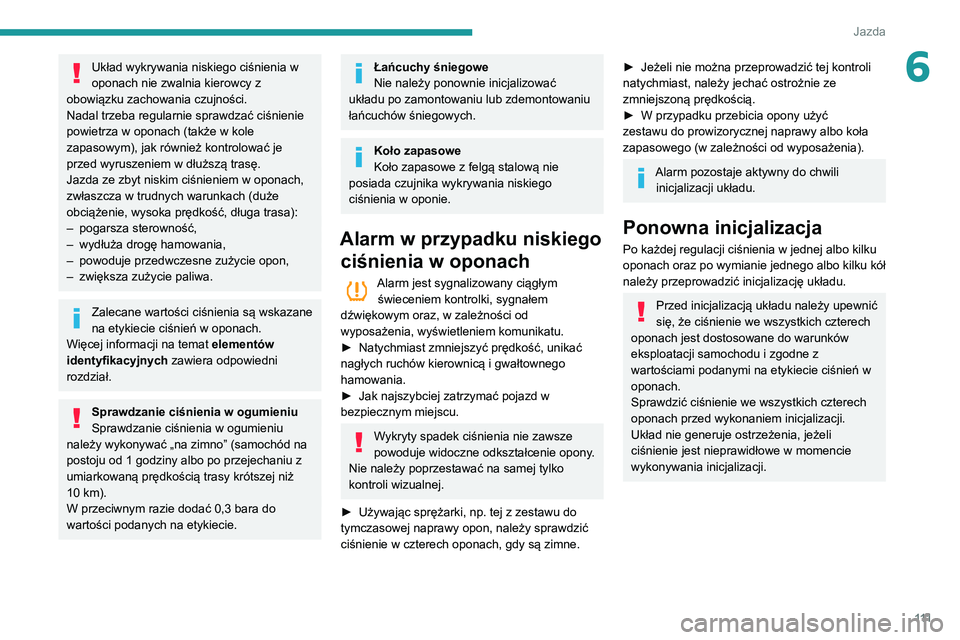

6Układ wykrywania niskiego ciśnienia w
oponach nie zwalnia kierowcy z
obowiązku zachowania czujności.
Nadal trzeba regularnie sprawdzać ciśnienie
powietrza w oponach (także w kole
zapasowym), jak również kontrolować je
przed wyruszeniem w dłuższą trasę.
Jazda ze zbyt niskim ciśnieniem w oponach,
zwłaszcza w trudnych warunkach (duże
obciążenie, wysoka prędkość, długa trasa):
–

pogarsza sterowność,
–


wydłuża drogę hamowania,
–


powoduje przedwczesne zużycie opon,
–


zwiększa zużycie paliwa.
Zalecane wartości ciśnienia są wskazane
na etykiecie ciśnień w oponach.
Więcej informacji na temat elementów
identyfikacyjnych zawiera odpowiedni
rozdział.
Sprawdzanie ciśnienia w ogumieniu
Sprawdzanie ciśnienia w ogumieniu
należy wykonywać „na zimno” (samochód na
postoju od 1 godziny albo po przejechaniu z
umiarkowaną prędkością trasy krótszej niż
10

km).
W przeciwnym razie dodać 0,3 bara do
wartości podanych na etykiecie.
Łańcuchy śniegowe
Nie należy ponownie inicjalizować
układu po zamontowaniu lub zdemontowaniu
łańcuchów śniegowych.
Koło zapasowe
Koło zapasowe z felgą stalową nie
posiada czujnika wykrywania niskiego
ciśnienia w oponie.
Alarm w przypadku niskiego ciśnienia w oponach
Alarm jest sygnalizowany ciągłym
świeceniem kontrolki, sygnałem
dźwiękowym oraz, w zależności od
wyposażenia, wyświetleniem komunikatu.
►

Natychmiast zmniejszyć prędkość, unikać
nagłych ruchów kierownicą i gwałtownego
hamowania.
►


Jak najszybciej zatrzymać pojazd w
bezpiecznym miejscu.
Wykryty spadek ciśnienia nie zawsze
powoduje widoczne odkształcenie opony.
Nie należy poprzestawać na samej tylko
kontroli wizualnej.
►

Używając sprężarki, np. tej z zestawu do
tymczasowej naprawy opon, należy sprawdzić
ciśnienie w czterech oponach, gdy są zimne.
► Jeżeli nie można przeprowadzić tej kontroli
natychmiast, należy jechać ostrożnie ze
zmniejszoną prędkością.
►

W przypadku przebicia opony użyć
zestawu do prowizorycznej naprawy albo koła
zapasowego (w zależności od wyposażenia).
Alarm pozostaje aktywny do chwili inicjalizacji układu.
Ponowna inicjalizacja
Po każdej regulacji ciśnienia w jednej albo kilku
oponach oraz po wymianie jednego albo kilku kół
należy przeprowadzić inicjalizację układu.
Przed inicjalizacją układu należy upewnić
się, że ciśnienie we wszystkich czterech
oponach jest dostosowane do warunków
eksploatacji samochodu i zgodne z
wartościami podanymi na etykiecie ciśnień w
oponach.
Sprawdzić ciśnienie we wszystkich czterech
oponach przed wykonaniem inicjalizacji.
Układ nie generuje ostrzeżenia, jeżeli
ciśnienie jest nieprawidłowe w momencie
wykonywania inicjalizacji.

11 2
Jazda

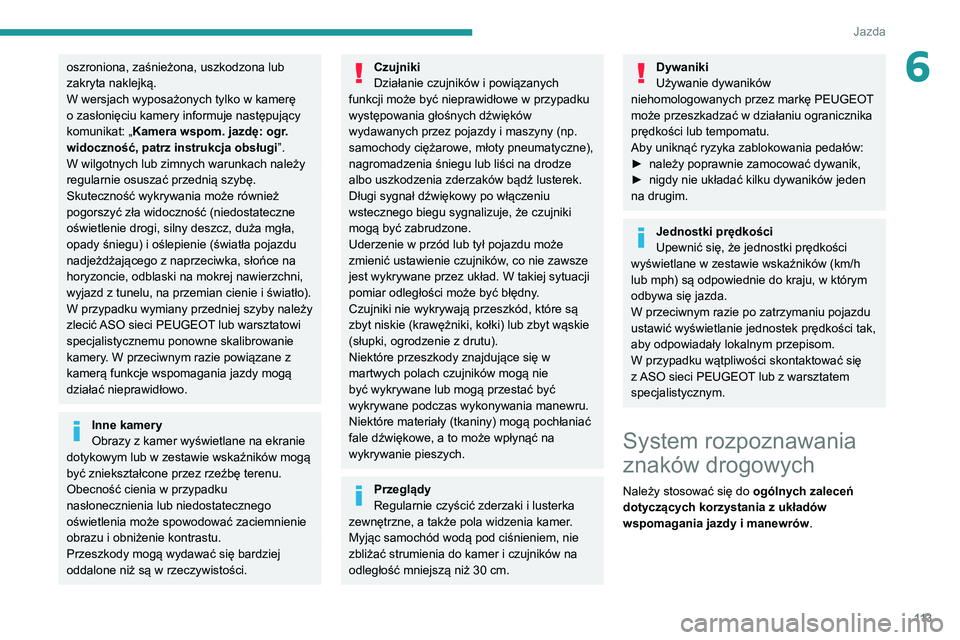

oszroniona, zaśnieżona, uszkodzona lub
zakryta naklejką.
W wersjach wyposażonych tylko w kamerę
o zasłonięciu kamery informuje następujący
komunikat: „Kamera wspom. jazdę: ogr.
widoczność, patrz instrukcja obsługi”.
W wilgotnych lub zimnych warunkach należy
regularnie osuszać przednią szybę.
Skuteczność wykrywania może również
pogorszyć zła widoczność (niedostateczne
oświetlenie drogi, silny deszcz, duża mgła,
opady śniegu) i oślepienie (światła pojazdu
nadjeżdżającego z naprzeciwka, słońce na
horyzoncie, odblaski na mokrej nawierzchni,
wyjazd z tunelu, na przemian cienie i światło).
W przypadku wymiany przedniej szyby należy
zlecić ASO sieci PEUGEOT lub warsztatowi
specjalistycznemu ponowne skalibrowanie
kamery. W przeciwnym razie powiązane z
kamerą funkcje wspomagania jazdy mogą
działać nieprawidłowo.
Inne kamery
Obrazy z kamer wyświetlane na ekranie
dotykowym lub w zestawie wskaźników mogą
być zniekształcone przez rzeźbę terenu.
Obecność cienia w przypadku
nasłonecznienia lub niedostatecznego
oświetlenia może spowodować zaciemnienie
obrazu i obniżenie kontrastu.
Przeszkody mogą wydawać się bardziej
oddalone niż są w rzeczywistości.

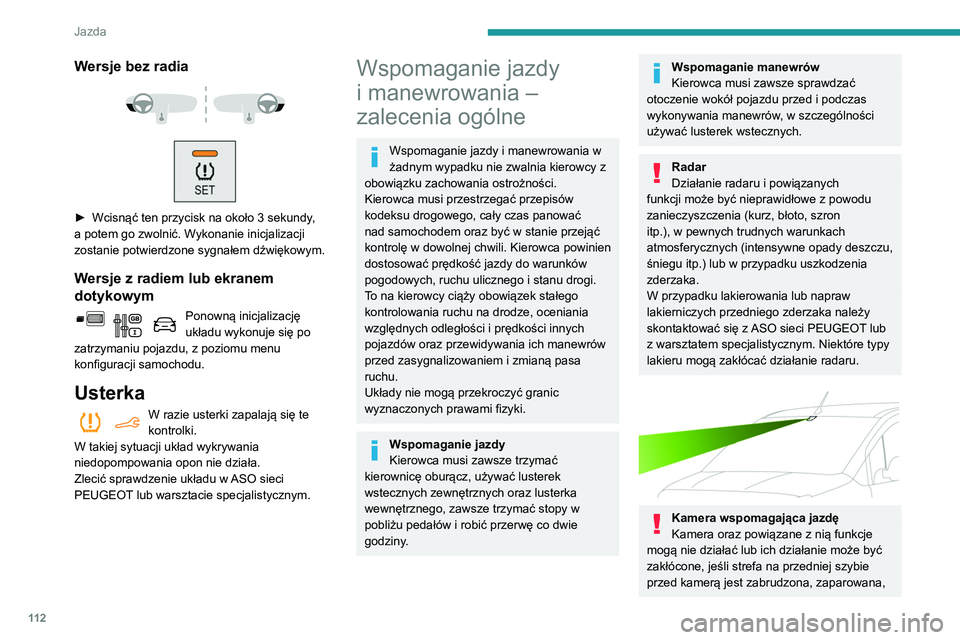

Wersje bez radia



► Wcisnąć ten przycisk na około 3 sekundy ,
a potem go zwolnić. Wykonanie inicjalizacji
zostanie potwierdzone sygnałem dźwiękowym.
Wersje z radiem lub ekranem
dotykowym
Ponowną inicjalizację
układu wykonuje się po
zatrzymaniu pojazdu, z poziomu menu
konfiguracji samochodu.
Usterka
W razie usterki zapalają się te
kontrolki.
W takiej sytuacji układ wykrywania
niedopompowania opon nie działa.
Zlecić sprawdzenie układu w ASO sieci
PEUGEOT lub warsztacie specjalistycznym.
Wspomaganie jazdy
i manewrowania –
zalecenia ogólne
Wspomaganie jazdy i manewrowania w
żadnym wypadku nie zwalnia kierowcy z
obowiązku zachowania ostrożności.
Kierowca musi przestrzegać przepisów
kodeksu drogowego, cały czas panować
nad samochodem oraz być w stanie przejąć
kontrolę w dowolnej chwili. Kierowca powinien
dostosować prędkość jazdy do warunków
pogodowych, ruchu ulicznego i stanu drogi.
To na kierowcy ciąży obowiązek stałego
kontrolowania ruchu na drodze, oceniania
względnych odległości i prędkości innych
pojazdów oraz przewidywania ich manewrów
przed zasygnalizowaniem i zmianą pasa
ruchu.
Układy nie mogą przekroczyć granic
wyznaczonych prawami fizyki.
Wspomaganie jazdy
Kierowca musi zawsze trzymać
kierownicę oburącz, używać lusterek
wstecznych zewnętrznych oraz lusterka
wewnętrznego, zawsze trzymać stopy w
pobliżu pedałów i robić przerwę co dwie
godziny.
Wspomaganie manewrów
Kierowca musi zawsze sprawdzać
otoczenie wokół pojazdu przed i podczas
wykonywania manewrów, w szczególności
używać lusterek wstecznych.
Radar
Działanie radaru i powiązanych
funkcji może być nieprawidłowe z powodu
zanieczyszczenia (kurz, błoto, szron
itp.), w pewnych trudnych warunkach
atmosferycznych (intensywne opady deszczu,
śniegu itp.) lub w przypadku uszkodzenia
zderzaka.
W przypadku lakierowania lub napraw
lakierniczych przedniego zderzaka należy
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym. Niektóre typy
lakieru mogą zakłócać działanie radaru.


Kamera wspomagająca jazdę
Kamera oraz powiązane z nią funkcje
mogą nie działać lub ich działanie może być
zakłócone, jeśli strefa na przedniej szybie
przed kamerą jest zabrudzona, zaparowana,

11 3
Jazda
6oszroniona, zaśnieżona, uszkodzona lub
zakryta naklejką.
W wersjach wyposażonych tylko w kamerę
o zasłonięciu kamery informuje następujący
komunikat: „Kamera wspom. jazdę: ogr.
widoczność, patrz instrukcja obsługi”.
W wilgotnych lub zimnych warunkach należy
regularnie osuszać przednią szybę.
Skuteczność wykrywania może również
pogorszyć zła widoczność (niedostateczne
oświetlenie drogi, silny deszcz, duża mgła,
opady śniegu) i oślepienie (światła pojazdu
nadjeżdżającego z naprzeciwka, słońce na
horyzoncie, odblaski na mokrej nawierzchni,
wyjazd z tunelu, na przemian cienie i światło).
W przypadku wymiany przedniej szyby należy
zlecić ASO sieci PEUGEOT lub warsztatowi
specjalistycznemu ponowne skalibrowanie
kamery. W przeciwnym razie powiązane z
kamerą funkcje wspomagania jazdy mogą
działać nieprawidłowo.
Inne kamery
Obrazy z kamer wyświetlane na ekranie
dotykowym lub w zestawie wskaźników mogą
być zniekształcone przez rzeźbę terenu.
Obecność cienia w przypadku
nasłonecznienia lub niedostatecznego
oświetlenia może spowodować zaciemnienie
obrazu i obniżenie kontrastu.
Przeszkody mogą wydawać się bardziej
oddalone niż są w rzeczywistości.
Czujniki
Działanie czujników i powiązanych
funkcji może być nieprawidłowe w przypadku
występowania głośnych dźwięków
wydawanych przez pojazdy i maszyny (np.
samochody ciężarowe, młoty pneumatyczne),
nagromadzenia śniegu lub liści na drodze
albo uszkodzenia zderzaków bądź lusterek.
Długi sygnał dźwiękowy po włączeniu
wstecznego biegu sygnalizuje, że czujniki
mogą być zabrudzone.
Uderzenie w przód lub tył pojazdu może
zmienić ustawienie czujników, co nie zawsze
jest wykrywane przez układ. W takiej sytuacji
pomiar odległości może być błędny.
Czujniki nie wykrywają przeszkód, które są
zbyt niskie (krawężniki, kołki) lub zbyt wąskie
(słupki, ogrodzenie z drutu).
Niektóre przeszkody znajdujące się w
martwych polach czujników mogą nie
być wykrywane lub mogą przestać być
wykrywane podczas wykonywania manewru.
Niektóre materiały (tkaniny) mogą pochłaniać
fale dźwiękowe, a to może wpłynąć na
wykrywanie pieszych.
Przeglądy
Regularnie czyścić zderzaki i lusterka
zewnętrzne, a także pola widzenia kamer.
Myjąc samochód wodą pod ciśnieniem, nie
zbliżać strumienia do kamer i czujników na
odległość mniejszą niż 30
cm.
Dywaniki
Używanie dywaników
niehomologowanych przez markę PEUGEOT
może przeszkadzać w działaniu ogranicznika
prędkości lub tempomatu.
Aby uniknąć ryzyka zablokowania pedałów:
►

należy poprawnie zamocować dywanik,
►


nigdy nie układać kilku dywaników jeden
na drugim.
Jednostki prędkości
Upewnić się, że jednostki prędkości
wyświetlane w zestawie wskaźników (km/h
lub mph) są odpowiednie do kraju, w którym
odbywa się jazda.
W przeciwnym razie po zatrzymaniu pojazdu
ustawić wyświetlanie jednostek prędkości tak,
aby odpowiadały lokalnym przepisom.
W przypadku wątpliwości skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
System rozpoznawania
znaków drogowych
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów .

11 4
Jazda

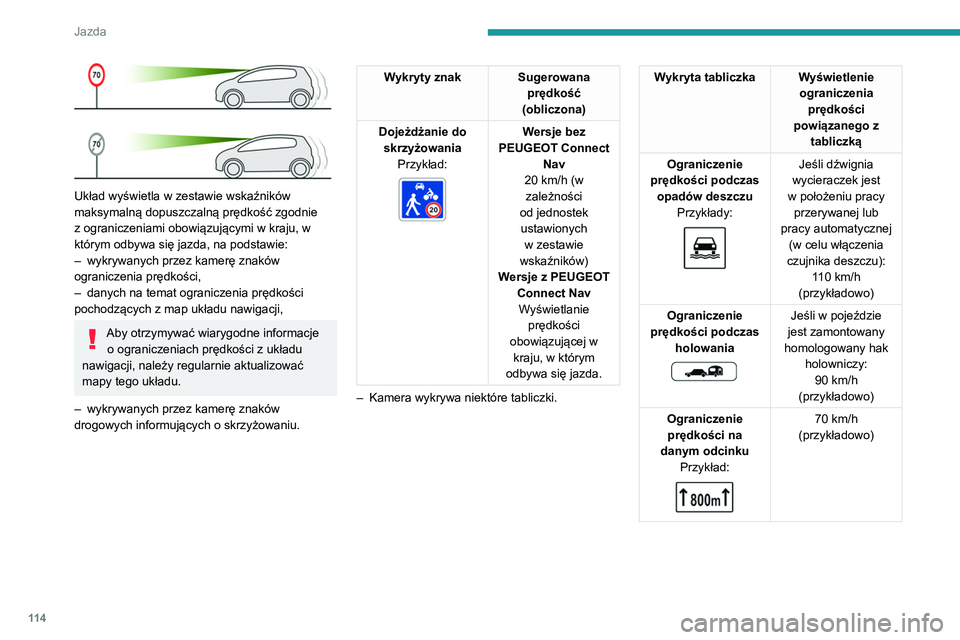

Układ wyświetla w zestawie wskaźników
maksymalną dopuszczalną prędkość zgodnie
z ograniczeniami obowiązującymi w kraju, w
którym odbywa się jazda, na podstawie:
–
wykrywanych przez kamerę znaków
ograniczenia prędkości,
–


danych na temat ograniczenia prędkości
pochodzących z map układu nawigacji,
Aby otrzymywać wiarygodne informacje o ograniczeniach prędkości z układu
nawigacji, należy regularnie aktualizować
mapy tego układu.
–

wykrywanych przez kamerę znaków
drogowych informujących o skrzyżowaniu.
Wykryty znak Sugerowana
prędkość
(obliczona)
Dojeżdżanie do skrzyżowania Przykład:


Wersje bez
PEUGEOT Connect Nav
20
km/h (w
zależności
od jednostek ustawionych w zestawie
wskaźników)
Wersje z PEUGEOT Connect NavWyświetlanie prędkości
obowiązującej w kraju, w którym
odbywa się jazda.
–

Kamera wykrywa niektóre tabliczki.
Wykryta tabliczka Wyświetlenie ograniczenia prędkości
powiązanego z tabliczką
Ograniczenie
prędkości podczas opadów deszczu Przykłady:


Jeśli dźwignia
wycieraczek jest
w położeniu pracy przerywanej lub
pracy automatycznej (w celu włączenia
czujnika deszczu): 110
km/h
(przykładowo)
Ograniczenie
prędkości podczas holowania


Jeśli w pojeździe
jest zamontowany
homologowany hak holowniczy:90
km/h
(przykładowo)
Ograniczenie prędkości na
danym odcinku Przykład:


70 km/h
(przykładowo)

11 5
Jazda

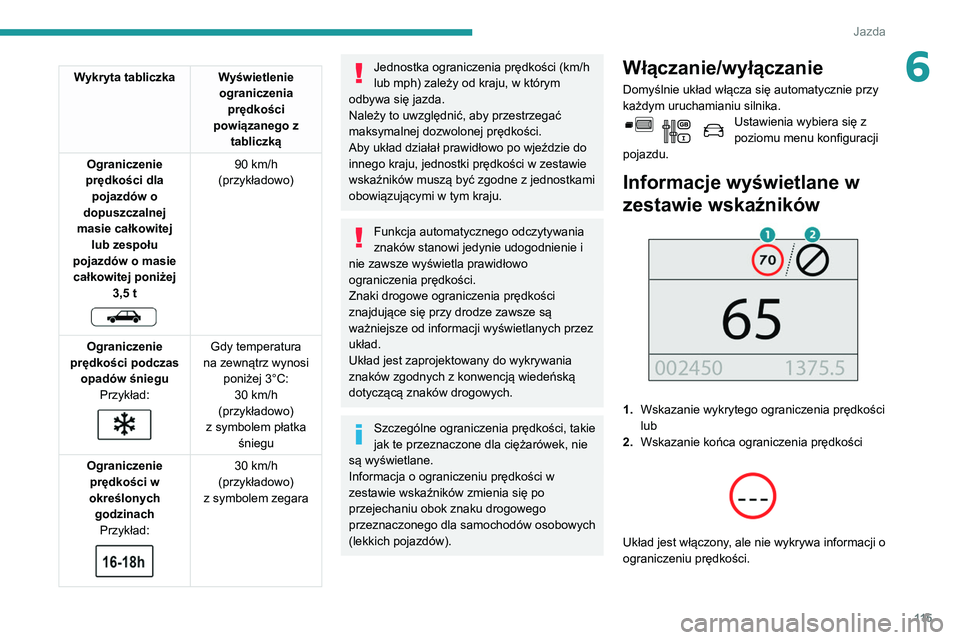

6Wykryta tabliczka Wyświetlenie ograniczenia prędkości
powiązanego z tabliczką
Ograniczenie
prędkości dla pojazdów o
dopuszczalnej
masie całkowitej lub zespołu
pojazdów o masie całkowitej poniżej 3,5 t


90 km/h
(przykładowo)
Ograniczenie
prędkości podczas opadów śniegu Przykład:


Gdy temperatura
na zewnątrz wynosi poniżej 3°C:30
km/h
(przykładowo)
z symbolem płatka śniegu
Ograniczenie prędkości w
określonych godzinachPrzykład:


30 km/h
(przykładowo)
z symbolem zegara
Jednostka ograniczenia prędkości (km/h
lub mph) zależy od kraju, w którym
odbywa się jazda.
Należy to uwzględnić, aby przestrzegać
maksymalnej dozwolonej prędkości.
Aby układ działał prawidłowo po wjeździe do
innego kraju, jednostki prędkości w zestawie
wskaźników muszą być zgodne z jednostkami
obowiązującymi w tym kraju.
Funkcja automatycznego odczytywania
znaków stanowi jedynie udogodnienie i
nie zawsze wyświetla prawidłowo
ograniczenia prędkości.
Znaki drogowe ograniczenia prędkości
znajdujące się przy drodze zawsze są
ważniejsze od informacji wyświetlanych przez
układ.
Układ jest zaprojektowany do wykrywania
znaków zgodnych z konwencją wiedeńską
dotyczącą znaków drogowych.
Szczególne ograniczenia prędkości, takie
jak te przeznaczone dla ciężarówek, nie
są wyświetlane.
Informacja o ograniczeniu prędkości w
zestawie wskaźników zmienia się po
przejechaniu obok znaku drogowego
przeznaczonego dla samochodów osobowych
(lekkich pojazdów).
Włączanie/wyłączanie
Domyślnie układ włącza się automatycznie przy
każdym uruchamianiu silnika.
Ustawienia wybiera się z
poziomu menu konfiguracji
pojazdu.
Informacje wyświetlane w
zestawie wskaźników


1. Wskazanie wykrytego ograniczenia prędkości
lub
2. Wskazanie końca ograniczenia prędkości


Układ jest włączony, ale nie wykrywa informacji o
ograniczeniu prędkości.

11 6
Jazda
► Włączyć ogranicznik/tempomat.
Zostają wyświetlone informacje związane z
ogranicznikiem prędkości/tempomatem.
Po wykryciu znaku układ wyświetla wartość
ograniczenia prędkości i przez kilka sekund miga
symbol MEM z zapytaniem, czy zapamiętać ją
jako nowe ustawienie prędkości.
Jeśli różnica między ustawioną wartością
prędkości a wartością wyświetlaną przez
System rozpoznawania znaków drogowych
jest mniejsza niż 9 km/h, symbol MEM nie jest
wyświetlany.
W zależności od warunków na drodze
wyświetlanych może być kilka prędkości.
► Nacisnąć raz przycisk 2, aby zapisać
proponowaną prędkość.
Zostanie wyświetlony komunikat z prośbą o
potwierdzenie żądania.
► Nacisnąć po raz drugi przycisk 2, aby
potwierdzić i zapamiętać nowe ustawienie
prędkości.
Po pewnym czasie wyświetlacz powraca do
bieżącego trybu wyświetlania.
Rozszerzony system
rozpoznawania znaków
drogowych
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów.

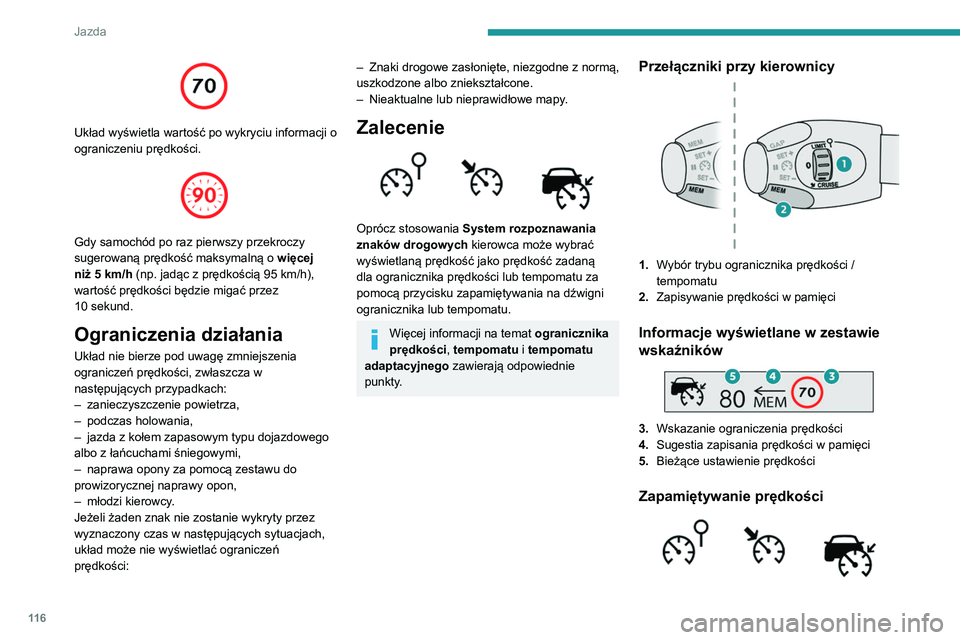

Układ wyświetla wartość po wykryciu informacji o
ograniczeniu prędkości.


Gdy samochód po raz pierwszy przekroczy
sugerowaną prędkość maksymalną o więcej
niż 5
km/h (np. jadąc z prędkością 95
km/h),
wartość prędkości będzie migać przez
10
sekund.
Ograniczenia działania
Układ nie bierze pod uwagę zmniejszenia
ograniczeń prędkości, zwłaszcza w
następujących przypadkach:
–
zanieczyszczenie powietrza,
–


podczas holowania,
–


jazda z kołem zapasowym typu dojazdowego
albo z łańcuchami śniegowymi,
–


naprawa opony za pomocą zestawu do
prowizorycznej naprawy opon,
–


młodzi kierowcy
.
Jeżeli żaden znak nie zostanie wykryty przez
wyznaczony czas w następujących sytuacjach,
układ może nie wyświetlać ograniczeń
prędkości:
– Znaki drogowe zasłonięte, niezgodne z normą,
uszkodzone albo zniekształcone.
–

Nieaktualne lub nieprawidłowe mapy
.
Zalecenie

Oprócz stosowania System rozpoznawania
znaków drogowych kierowca może wybrać
wyświetlaną prędkość jako prędkość zadaną
dla ogranicznika prędkości lub tempomatu za
pomocą przycisku zapamiętywania na dźwigni
ogranicznika lub tempomatu.
Więcej informacji na temat ogranicznika
prędkości, tempomatu i tempomatu
adaptacyjnego zawierają odpowiednie
punkty.
Przełączniki przy kierownicy
1. Wybór trybu ogranicznika prędkości /
tempomatu
2. Zapisywanie prędkości w pamięci
Informacje wyświetlane w zestawie
wskaźników


3.Wskazanie ograniczenia prędkości
4. Sugestia zapisania prędkości w pamięci
5. Bieżące ustawienie prędkości
Zapamiętywanie prędkości

11 7
Jazda

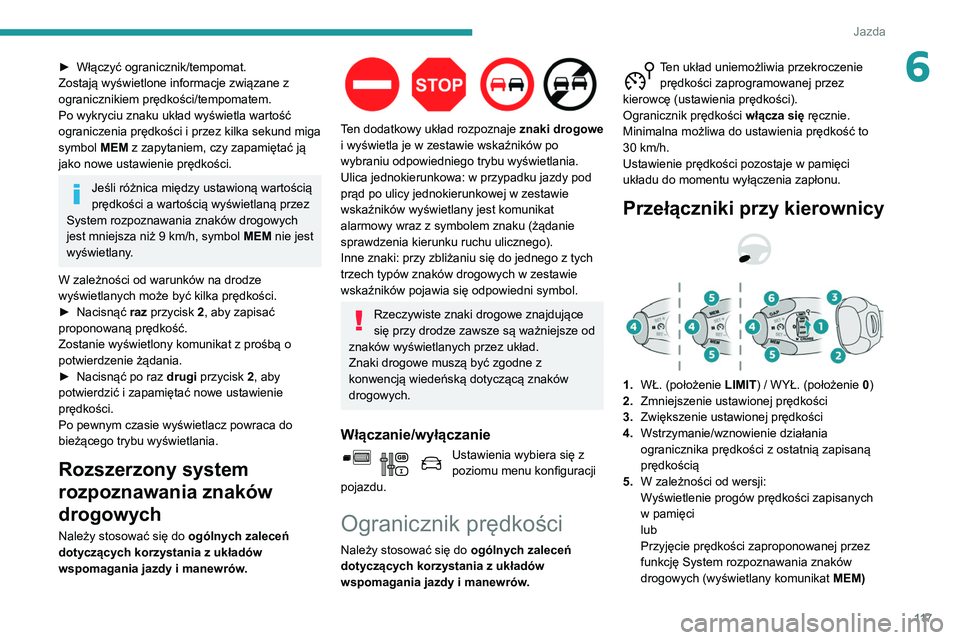

6► Włączyć ogranicznik/tempomat.
Zostają wyświetlone informacje związane z
ogranicznikiem prędkości/tempomatem.
Po wykryciu znaku układ wyświetla wartość
ograniczenia prędkości i przez kilka sekund miga
symbol
MEM z zapytaniem, czy zapamiętać ją
jako nowe ustawienie prędkości.
Jeśli różnica między ustawioną wartością
prędkości a wartością wyświetlaną przez
System rozpoznawania znaków drogowych
jest mniejsza niż 9
km/h, symbol MEM nie jest
wyświetlany.
W zależności od warunków na drodze
wyświetlanych może być kilka prędkości.
►

Nacisnąć raz

przycisk 2, aby zapisać
proponowaną prędkość.
Zostanie wyświetlony komunikat z prośbą o
potwierdzenie żądania.
►

Nacisnąć po raz drugi przycisk

2, aby
potwierdzić i zapamiętać nowe ustawienie
prędkości.
Po pewnym czasie wyświetlacz powraca do
bieżącego trybu wyświetlania.
Rozszerzony system
rozpoznawania znaków
drogowych
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów.


Ten dodatkowy układ rozpoznaje znaki drogowe
i wyświetla je w zestawie wskaźników po
wybraniu odpowiedniego trybu wyświetlania.
Ulica jednokierunkowa: w przypadku jazdy pod
prąd po ulicy jednokierunkowej w zestawie
wskaźników wyświetlany jest komunikat
alarmowy wraz z symbolem znaku (żądanie
sprawdzenia kierunku ruchu ulicznego).
Inne znaki: przy zbliżaniu się do jednego z tych
trzech typów znaków drogowych w zestawie
wskaźników pojawia się odpowiedni symbol.
Rzeczywiste znaki drogowe znajdujące
się przy drodze zawsze są ważniejsze od
znaków wyświetlanych przez układ.
Znaki drogowe muszą być zgodne z
konwencją wiedeńską dotyczącą znaków
drogowych.
Włączanie/wyłączanie
Ustawienia wybiera się z
poziomu menu konfiguracji
pojazdu.
Ogranicznik prędkości
Należy stosować się do ogólnych zaleceń
dotyczących korzystania z układów
wspomagania jazdy i manewrów.
Ten układ uniemożliwia przekroczenie prędkości zaprogramowanej przez
kierowcę (ustawienia prędkości).
Ogranicznik prędkości włącza się ręcznie.
Minimalna możliwa do ustawienia prędkość to
30

km/h.
Ustawienie prędkości pozostaje w pamięci
układu do momentu wyłączenia zapłonu.
Przełączniki przy kierownicy



1. WŁ. (położenie LIMIT) / WYŁ. (położenie 0)
2. Zmniejszenie ustawionej prędkości
3. Zwiększenie ustawionej prędkości
4. Wstrzymanie/wznowienie działania
ogranicznika prędkości z ostatnią zapisaną
prędkością
5. W zależności od wersji:
Wyświetlenie progów prędkości zapisanych
w pamięci
lub
Przyjęcie prędkości zaproponowanej przez
funkcję System rozpoznawania znaków
drogowych (wyświetlany komunikat MEM)

11 8
Jazda

Ogranicznik zostaje tymczasowo wyłączony, a
na wyświetlaczu miga wartość prędkości.
Zwolnić pedał przyspieszenia, aby prędkość
spadła poniżej prędkości zaprogramowanej.
Kiedy przekroczenie nie jest skutkiem działania
kierowcy (np.: podczas zjazdu ze stromego
zbocza), zostaje natychmiast włączony sygnał
dźwiękowy.
W przypadku stromych zjazdów lub
nagłego przyspieszenia ogranicznik nie
zapobiegnie przekroczeniu zaprogramowanej
prędkości.
Może okazać się konieczne przyhamowanie,
aby zapanować nad prędkością samochodu.


Gdy tylko prędkość samochodu powraca do
zaprogramowanego poziomu, ogranicznik
wznawia działanie: wyświetlana wartość
prędkości przestaje migać.
Wyłączanie
► Ustawić pokrętło 1 w położeniu 0: informacje
związane z ogranicznikiem przestają być
wyświetlane.

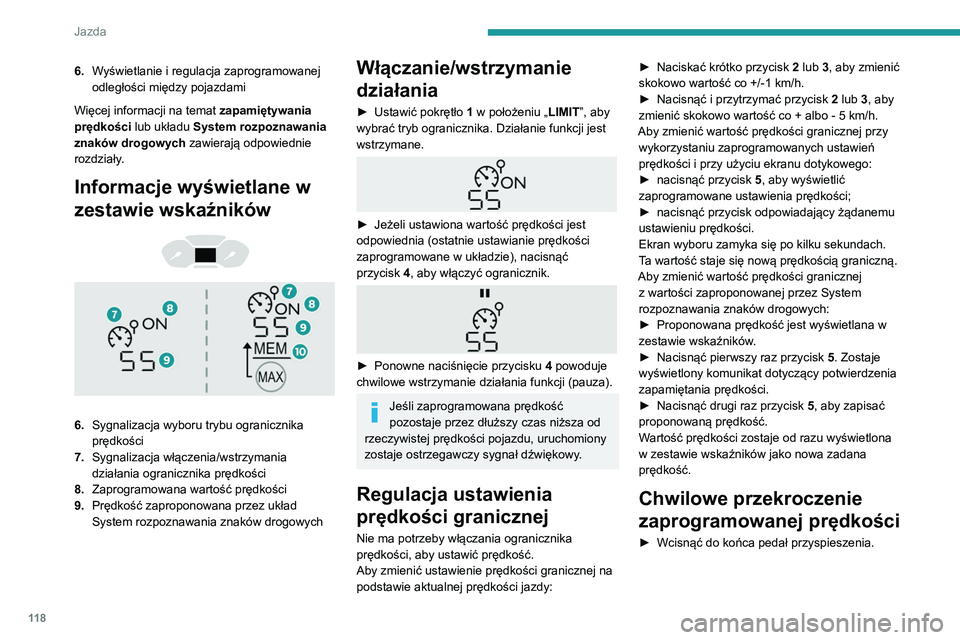

6. Wyświetlanie i regulacja zaprogramowanej
odległości między pojazdami
Więcej informacji na temat zapamiętywania
prędkości lub układu System rozpoznawania
znaków drogowych zawierają odpowiednie
rozdziały.
Informacje wyświetlane w
zestawie wskaźników




6. Sygnalizacja wyboru trybu ogranicznika
prędkości
7. Sygnalizacja włączenia/wstrzymania
działania ogranicznika prędkości
8. Zaprogramowana wartość prędkości
9. Prędkość zaproponowana przez układ
System rozpoznawania znaków drogowych
Włączanie/wstrzymanie
działania
► Ustawić pokrętło 1 w położeniu „LIMIT”, aby
wybrać tryb ogranicznika. Działanie funkcji jest
wstrzymane.


► Jeżeli ustawiona wartość prędkości jest
odpowiednia (ostatnie ustawianie prędkości
zaprogramowane w układzie), nacisnąć
przycisk
4, aby włączyć ogranicznik.


► Ponowne naciśnięcie przycisku 4 powoduje
chwilowe wstrzymanie działania funkcji (pauza).
Jeśli zaprogramowana prędkość
pozostaje przez dłuższy czas niższa od
rzeczywistej prędkości pojazdu, uruchomiony
zostaje ostrzegawczy sygnał dźwiękowy.
Regulacja ustawienia
prędkości granicznej
Nie ma potrzeby włączania ogranicznika
prędkości, aby ustawić prędkość.
Aby zmienić ustawienie prędkości granicznej na
podstawie aktualnej prędkości jazdy: ►

Naciskać krótko przycisk
2
lub 3, aby zmienić
skokowo wartość co +/-1 km/h.
►
Nacisnąć i przytrzymać przycisk
2
lub 3, aby
zmienić skokowo wartość co + albo - 5 km/h.
Aby zmienić wartość prędkości granicznej przy wykorzystaniu zaprogramowanych ustawień
prędkości i przy użyciu ekranu dotykowego:
►
nacisnąć przycisk

5
, aby wyświetlić
zaprogramowane ustawienia prędkości;
►
nacisnąć przycisk odpowiadający żądanemu
ustawieniu prędkości.
Ekran wyboru zamyka się po kilku sekundach.
T
a wartość staje się nową prędkością graniczną.
Aby zmienić wartość prędkości granicznej z wartości zaproponowanej przez System
rozpoznawania znaków drogowych:
►
Proponowana prędkość jest wyświetlana w
zestawie wskaźników
.
►
Nacisnąć pierwszy raz przycisk

5
. Zostaje
wyświetlony komunikat dotyczący potwierdzenia
zapamiętania prędkości.
►
Nacisnąć drugi raz przycisk

5
, aby zapisać
proponowaną prędkość.
Wartość prędkości zostaje od razu wyświetlona
w zestawie wskaźników jako nowa zadana
prędkość.
Chwilowe przekroczenie
zaprogramowanej prędkości
► Wcisnąć do końca pedał przyspieszenia.
