18
Instrumenter på dashbordet
► Slå på tenningen og trykk på knappen til det
vises nuller .
Kjølevannstemperatur

Når motoren går, hvis nålen eller
stolpediagrammet (avhengig av versjon) er:
–

i feltet
A, er kjølevæsketemperaturen korrekt,
–

I feltet B

er temperaturen på motorens
kjølevæske for høy. Maksimumstemperaturen og
midtre STOP-varsellamper tennes, ledsaget av
et lydsignal og en varselmelding.
Stopp bilen umiddelbart under sikre forhold.
Vent i noen minutter før du slår av motoren.
Ta kontakt med en PEUGEOT-forhandler eller et
kvalifisert verksted.
Kontroll
Etter noen minutters kjøring vil temperaturen og
trykket øke i kjøleanlegget.
Slik etterfyller du nivået:
►

V
ent minst en time til motoren blir kald.
► drei lokket to omdreininger for å senke
trykket,
►

når trykket har falt, ta av lokket,
►


etterfyll til "MAX"-merket.
Hvis du vil ha mer informasjon om
nivåkontroller

, se det tilsvarende avsnittet.
Vær oppmerksom på faren for skålding
når du etterfyller kjølevæske. Må ikke
fylles over maksimumsnivået (vises på
beholderen).
Avhengig av oljenivåindikator
På biler utstyrt med elektrisk peilepinne,
vises motoroljenivået i noen sekunder i
instrumentbordet når tenningen slås på, samtidig
med informasjon om vedlikehold.
Motoroljenivået skal kontrolleres når
bilen står på et vannrett underlag, og
motoren har vært slått av i minst 30 minutter.
Korrekt oljenivå


Dette angis ved visning av en melding på
instrumentpanelet.
For lite olje


Dette angis ved visning av en melding på
instrumentpanelet.
Hvis det lave nivået bekreftes av en kontroll med
peilepinnen, må det etterfylles for å unngå skade
på motoren.
Varsel om feil i oljenivå


Dette angis ved visning av en melding
på instrumentpanelet. Ta kontakt med en
PEUGEOT-forhandler eller et kvalifisert verksted.
AdBlue®-rekkeviddeindikatorer
(BlueHDi)
Diesel BlueHDi-motorer er utstyrt en funksjon
som knytter sammen SCR- (Selective Catalytic
Reduction) systemet og et dieselpartikkelfilter
(DPF) for behandling av eksos. De kan ikke
fungere uten AdBlue
®-væsken.
Når AdBlue®-nivået faller under reservenivået
(mellom 2400 og 0 km), tennes en varsellampe
når tenningen slås på, og instrumentpanelet

158

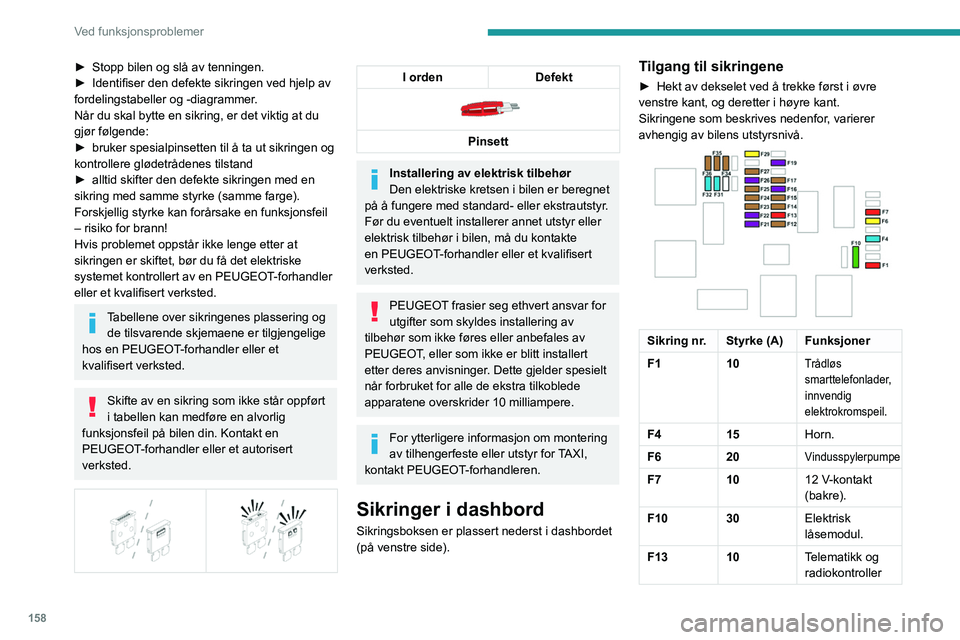

Ved funksjonsproblemer
► Stopp bilen og slå av tenningen.
► Identifiser den defekte sikringen ved hjelp av
fordelingstabeller og -diagrammer
.
Når du skal bytte en sikring, er det viktig at du
gjør følgende:
►

bruker spesialpinsetten til å ta ut sikringen og
kontrollere glødetrådenes tilstand
►


alltid skifter den defekte sikringen med en
sikring med samme styrke (samme farge).
Forskjellig styrke kan forårsake en funksjonsfeil
– risiko for brann!
Hvis problemet oppstår ikke lenge etter at
sikringen er skiftet, bør du få det elektriske
systemet kontrollert av en PEUGEOT

-forhandler
eller et kvalifisert verksted.
Tabellene over sikringenes plassering og de tilsvarende skjemaene er tilgjengelige
hos en PEUGEOT-forhandler eller et
kvalifisert verksted.
Skifte av en sikring som ikke står oppført
i tabellen kan medføre en alvorlig
funksjonsfeil på bilen din. Kontakt en
PEUGEOT-forhandler eller et autorisert
verksted.


I orden
Defekt

Pinsett
Installering av elektrisk tilbehør
Den elektriske kretsen i bilen er beregnet
på å fungere med standard- eller ekstrautstyr.
Før du eventuelt installerer annet utstyr eller
elektrisk tilbehør i bilen, må du kontakte
en PEUGEOT-forhandler eller et kvalifisert
verksted.
PEUGEOT frasier seg ethvert ansvar for
utgifter som skyldes installering av
tilbehør som ikke føres eller anbefales av
PEUGEOT, eller som ikke er blitt installert
etter deres anvisninger. Dette gjelder spesielt
når forbruket for alle de ekstra tilkoblede
apparatene overskrider 10 milliampere.
For ytterligere informasjon om montering
av tilhengerfeste eller utstyr for TAXI,
kontakt PEUGEOT-forhandleren.
Sikringer i dashbord
Sikringsboksen er plassert nederst i dashbordet
(på venstre side).
Tilgang til sikringene
► Hekt av dekselet ved å trekke først i øvre
venstre kant, og deretter i høyre kant.
Sikringene som beskrives nedenfor
, varierer
avhengig av bilens utstyrsnivå.


Sikring nr. Styrke (A) Funksjoner
F1 10
Trådløs
smarttelefonlader,
innvendig
elektrokromspeil.
F415Horn.
F6 20
Vindusspylerpumpe
F71012 V-kontakt
(bakre).
F10 30 Elektrisk
låsemodul.
F13 10 Telematikk og
radiokontroller
Sikring nr. Styrke (A) Funksjoner
F14 5Alarm,
overlastindikator,
avansert
telematikkenhet.
F19 3 Kontakt for
tilhengerfeste.
F22 3 Skjerm for
omgivelsesutsikt
bakover.
F23 5 Generisk
tilhengerenhet.
F27 5 Ekstra
varmeanlegg
F29 20 Lydsystem,
berøringsskjerm.
F32 15 12 V-kontakt
(foran).
F34 5 Speilkontroll
F36 5 USB-kontakt.
Sikringer i motorrom
Sikringsboksen er plassert i motorrommet, i
nærheten av batteriet.
