PEUGEOT PARTNER 2021 Manuel du propriétaire (in French)

179
Caractéristiques techniques

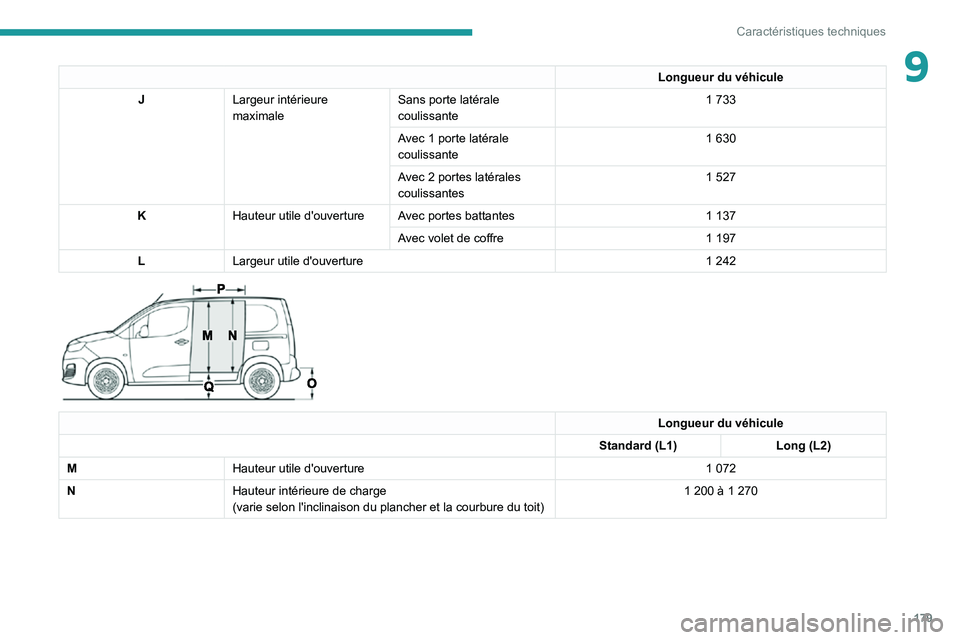

9Longueur du véhicule
J Largeur intérieure
maximale Sans porte latérale
coulissante
1 733
Avec 1 porte latérale coulissante1 630
Avec 2 portes latérales coulissantes1 527
K
Hauteur utile d'ouverture Avec portes battantes1 137
Avec volet de coffre1 197
LLargeur utile d'ouverture1 242

Longueur du véhicule
Standard (L1) Long (L2)
M Hauteur utile d'ouverture
1 072
NHauteur intérieure de charge
(varie selon l'inclinaison du plancher et la courbure du toit)1 200 à 1 270

180
Caractéristiques techniques

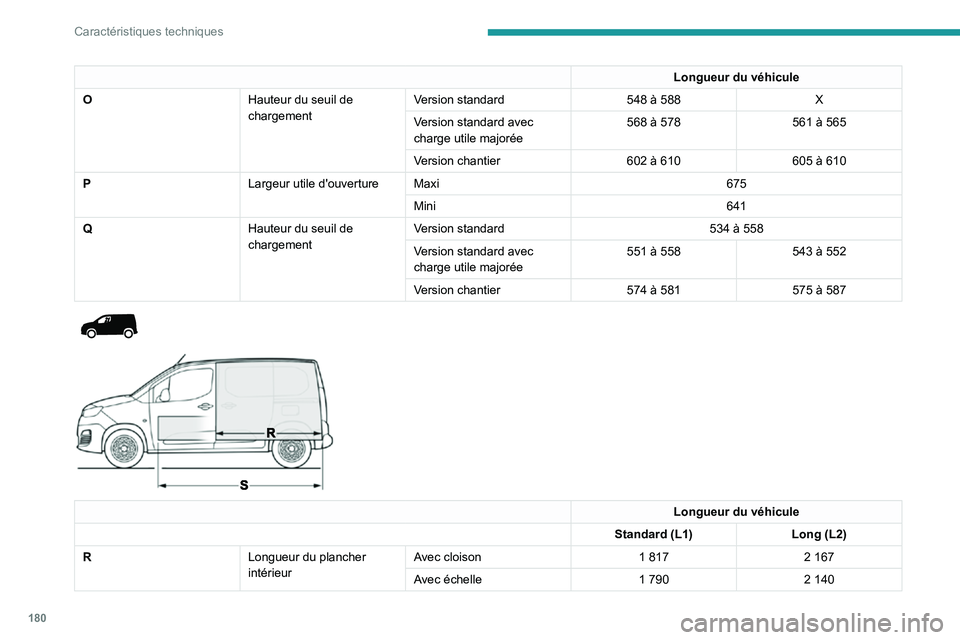

Longueur du véhicule
O Hauteur du seuil de
chargementVersion standard
548 à 588X
Version standard avec
charge utile majorée 568 à 578
561 à 565
Version chantier 602 à 610605 à 610
P Largeur utile d'ouvertureMaxi 675
Mini 641
Q Hauteur du seuil de
chargementVersion standard
534 à 558
Version standard avec
charge utile majorée 551 à 558
543 à 552
Version chantier 574 à 581575 à 587



Longueur du véhicule
Standard (L1) Long (L2)
R Longueur du plancher
intérieurAvec cloison
1 8172 167
Avec échelle1 7902 140

181
Caractéristiques techniques

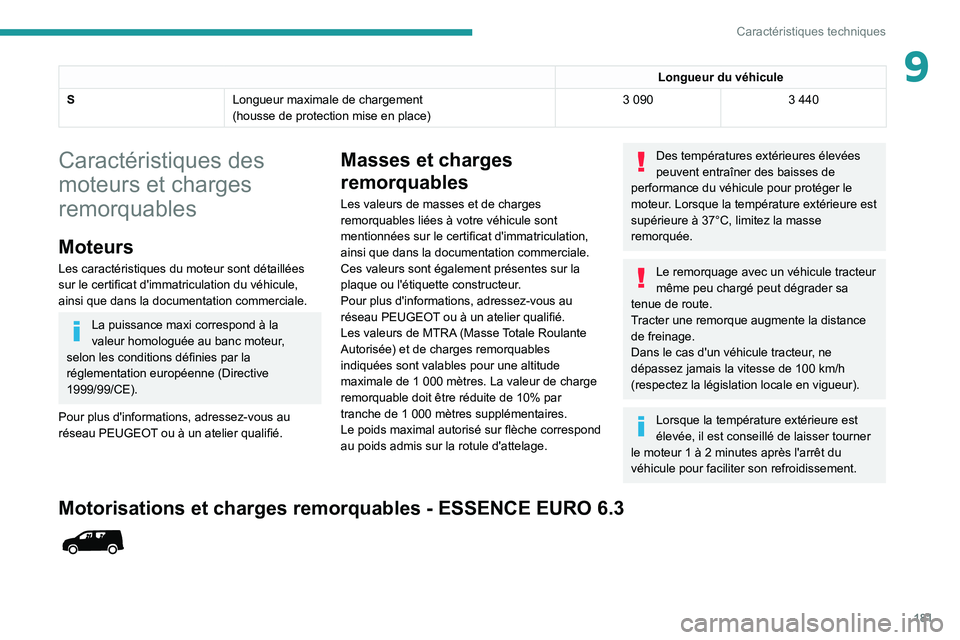

9Longueur du véhicule
S Longueur maximale de chargement
(housse de protection mise en place)
3 0903 440
Caractéristiques des
moteurs et charges
remorquables
Moteurs
Les caractéristiques du moteur sont détaillées
sur le certificat d'immatriculation du véhicule,
ainsi que dans la documentation commerciale.
La puissance maxi correspond à la
valeur homologuée au banc moteur,
selon les conditions définies par la
réglementation européenne (Directive
1999/99/CE).
Pour plus d'informations, adressez-vous au
réseau PEUGEOT ou à un atelier qualifié.
Masses et charges
remorquables
Les valeurs de masses et de charges
remorquables liées à votre véhicule sont
mentionnées sur le certificat d'immatriculation,
ainsi que dans la documentation commerciale.
Ces valeurs sont également présentes sur la
plaque ou l'étiquette constructeur.
Pour plus d'informations, adressez-vous au
réseau PEUGEOT ou à un atelier qualifié.
Les valeurs de MTRA (Masse Totale Roulante
Autorisée) et de charges remorquables
indiquées sont valables pour une altitude
maximale de 1 000 mètres. La valeur de charge remorquable doit être réduite de 10% par tranche de 1 000 mètres supplémentaires.Le poids maximal autorisé sur flèche correspond
au poids admis sur la rotule d'attelage.
Des températures extérieures élevées
peuvent entraîner des baisses de
performance du véhicule pour protéger le
moteur. Lorsque la température extérieure est
supérieure à 37°C, limitez la masse
remorquée.
Le remorquage avec un véhicule tracteur
même peu chargé peut dégrader sa
tenue de route.
Tracter une remorque augmente la distance
de freinage.
Dans le cas d'un véhicule tracteur, ne
dépassez jamais la vitesse de 100 km/h (respectez la législation locale en vigueur).
Lorsque la température extérieure est
élevée, il est conseillé de laisser tourner
le moteur 1 à 2 minutes après l'arrêt du
véhicule pour faciliter son refroidissement.

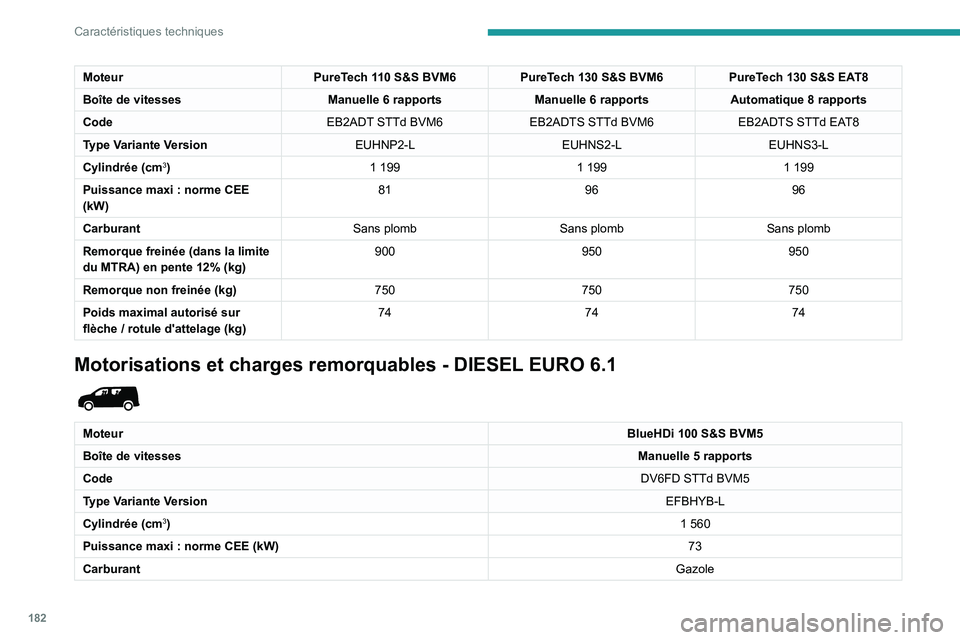

Motorisations et charges remorquables - ESSENCE EURO 6.3

182
Caractéristiques techniques
MoteurPureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Boîte de vitesses
Manuelle 6 rapportsManuelle 6 rapportsAutomatique 8 rapports
Code EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Type Variante Version EUHNP2-LEUHNS2-LEUHNS3-L
Cylindrée (cm
3)1 1991 1991 199
Puissance maxi : norme CEE (kW) 81
9696
Carburant Sans plombSans plombSans plomb
Remorque freinée (dans la limite
du MTRA) en pente 12% (kg) 900
950950
Remorque non freinée (kg) 750750750
Poids maximal autorisé sur
flèche / rotule d'attelage (kg)74 7474
Motorisations et charges remorquables - DIESEL EURO 6.1

Moteur BlueHDi 100 S&S BVM5
Boîte de vitesses
Manuelle 5 rapports
Code DV6FD STTd BVM5
Type Variante Version EFBHYB-L
Cylindrée (cm
3)1 560
Puissance maxi : norme CEE (kW)73
Carburant Gazole

183
Caractéristiques techniques

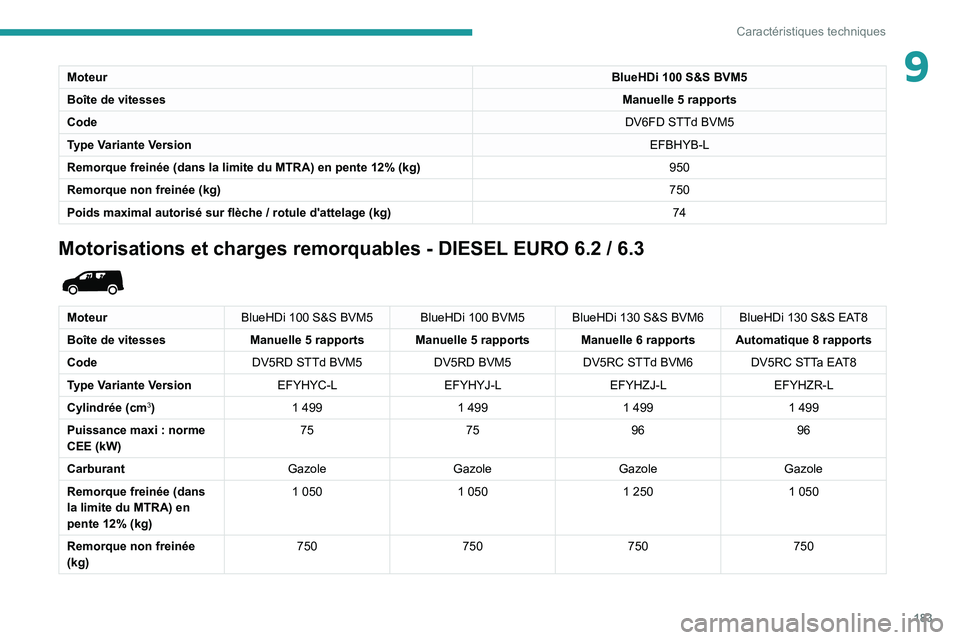

9MoteurBlueHDi 100 S&S BVM5
Boîte de vitesses
Manuelle 5 rapports
Code DV6FD STTd BVM5
Type Variante Version EFBHYB-L
Remorque freinée (dans la limite du MTRA) en pente 12% (kg) 950
Remorque non freinée (kg) 750
Poids maximal autorisé sur flèche / rotule d'attelage (kg)74
Motorisations et charges remorquables - DIESEL EURO 6.2 / 6.3

MoteurBlueHDi 100 S&S BVM5 BlueHDi 100 BVM5BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Boîte de vitesses
Manuelle 5 rapportsManuelle 5 rapportsManuelle 6 rapportsAutomatique 8 rapports
Code DV5RD STTd BVM5DV5RD BVM5DV5RC STTd BVM6 DV5RC STTa EAT8
Type Variante Version EFYHYC-LEFYHYJ-LEFYHZJ-LEFYHZR-L
Cylindrée (cm
3)1 4991 4991 4991 499
Puissance maxi : norme CEE (kW) 75
759696
Carburant GazoleGazoleGazoleGazole
Remorque freinée (dans
la limite du MTRA) en
pente 12% (kg)
1 0501 0501 2501 050
Remorque non freinée
(kg) 750
750750750

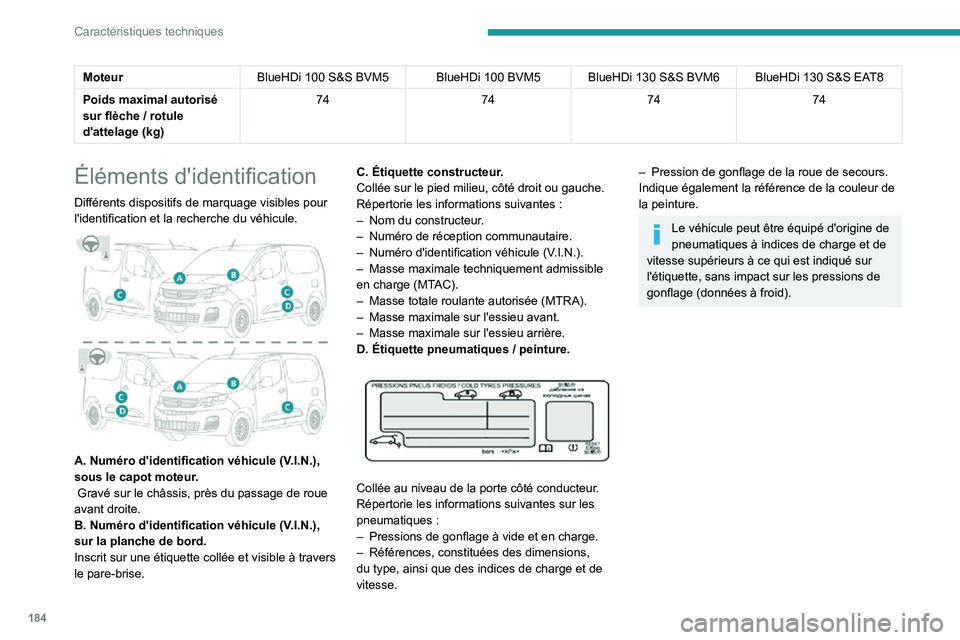

184
Caractéristiques techniques
MoteurBlueHDi 100 S&S BVM5 BlueHDi 100 BVM5BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Poids maximal autorisé
sur flèche / rotule d'attelage (kg) 74
747474
Éléments d'identification
Différents dispositifs de marquage visibles pour
l'identification et la recherche du véhicule.


A. Numéro d'identification véhicule (V.I.N.),
sous le capot moteur.
Gravé sur le châssis, près du passage de roue
avant droite.
B. Numéro d'identification véhicule (V.I.N.),
sur la planche de bord.
Inscrit sur une étiquette collée et visible à travers
le pare-brise. C. Étiquette constructeur.
Collée sur le pied milieu, côté droit ou gauche.
Répertorie les informations suivantes :– Nom du constructeur
.
– Numéro de réception communautaire.– Numéro d'identification véhicule (V .I.N.).– Masse maximale techniquement admissible en charge (MTAC).– Masse totale roulante autorisée (MTRA).– Masse maximale sur l'essieu avant.– Masse maximale sur l'essieu arrière.D. Étiquette pneumatiques / peinture.

Collée au niveau de la porte côté conducteur.
Répertorie les informations suivantes sur les
pneumatiques :– Pressions de gonflage à vide et en charge.– Références, constituées des dimensions, du type, ainsi que des indices de charge et de
vitesse.
– Pression de gonflage de la roue de secours.Indique également la référence de la couleur de
la peinture.
Le véhicule peut être équipé d'origine de
pneumatiques à indices de charge et de
vitesse supérieurs à ce qui est indiqué sur
l'étiquette, sans impact sur les pressions de
gonflage (données à froid).

185

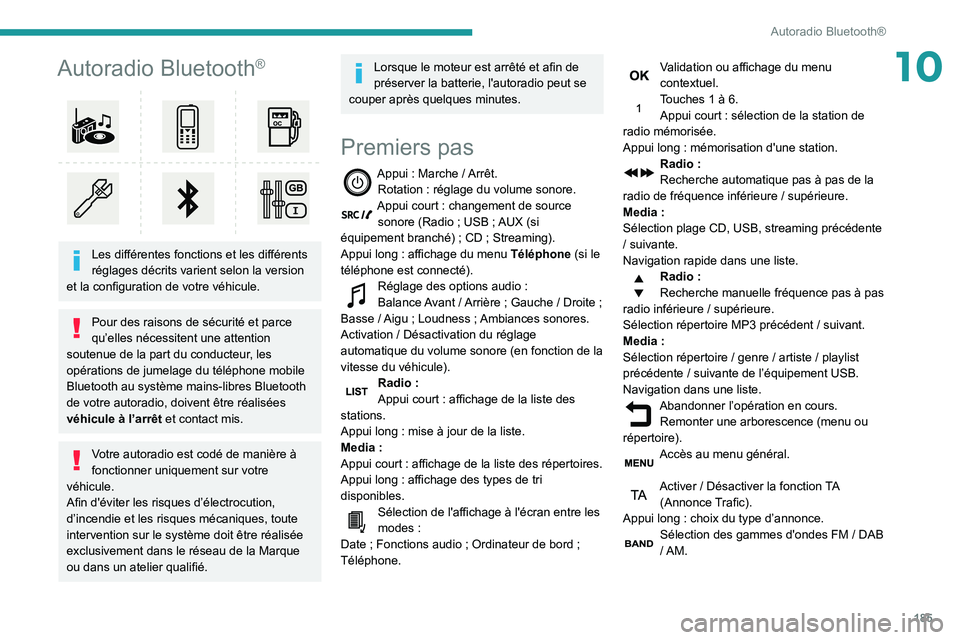

Autoradio Bluetooth®
10Autoradio Bluetooth®


Les différentes fonctions et les différents
réglages décrits varient selon la version
et la configuration de votre véhicule.
Pour des raisons de sécurité et parce
qu’elles nécessitent une attention
soutenue de la part du conducteur, les
opérations de jumelage du téléphone mobile
Bluetooth au système mains-libres Bluetooth
de votre autoradio, doivent être réalisées
véhicule à l’arrêt et contact mis.
Votre autoradio est codé de manière à
fonctionner uniquement sur votre
véhicule.
Afin d'éviter les risques d’électrocution,
d’incendie et les risques mécaniques, toute
intervention sur le système doit être réalisée
exclusivement dans le réseau de la Marque
ou dans un atelier qualifié.
Lorsque le moteur est arrêté et afin de
préserver la batterie, l'autoradio peut se
couper après quelques minutes.
Premiers pas
Appui : Marche / Arrêt.Rotation : réglage du volume sonore.Appui court : changement de source sonore (Radio ; USB ; AUX (si équipement branché) ; CD ; Streaming).Appui long : affichage du menu Téléphone (si le
téléphone est connecté).
Réglage des options audio :Balance Avant / Arrière ; Gauche / Droite ; Basse / Aigu ; Loudness ; Ambiances sonores.Activation / Désactivation du réglage
automatique du volume sonore (en fonction de la
vitesse du véhicule).
Radio :Appui court : affichage de la liste des stations.
Appui long : mise à jour de la liste.Media :Appui court : affichage de la liste des répertoires.Appui long : affichage des types de tri disponibles.Sélection de l'affichage à l'écran entre les modes :Date ; Fonctions audio ; Ordinateur de bord ; Téléphone.
Validation ou affichage du menu contextuel.Touches 1 à 6.Appui court : sélection de la station de radio mémorisée.Appui long : mémorisation d'une station.Radio :Recherche automatique pas à pas de la
radio de fréquence inférieure / supérieure.
Media :Sélection plage CD, USB, streaming précédente
/ suivante.
Navigation rapide dans une liste.
Radio :
Recherche manuelle fréquence pas à pas
radio inférieure / supérieure.Sélection répertoire MP3 précédent / suivant.Media :Sélection répertoire / genre / artiste / playlist précédente / suivante de l’équipement USB.
Navigation dans une liste.
Abandonner l’opération en cours.Remonter une arborescence (menu ou
répertoire).
Accès au menu général.
Activer / Désactiver la fonction TA (Annonce Trafic).Appui long : choix du type d’annonce.Sélection des gammes d'ondes FM / DAB / AM.

186
Autoradio Bluetooth®

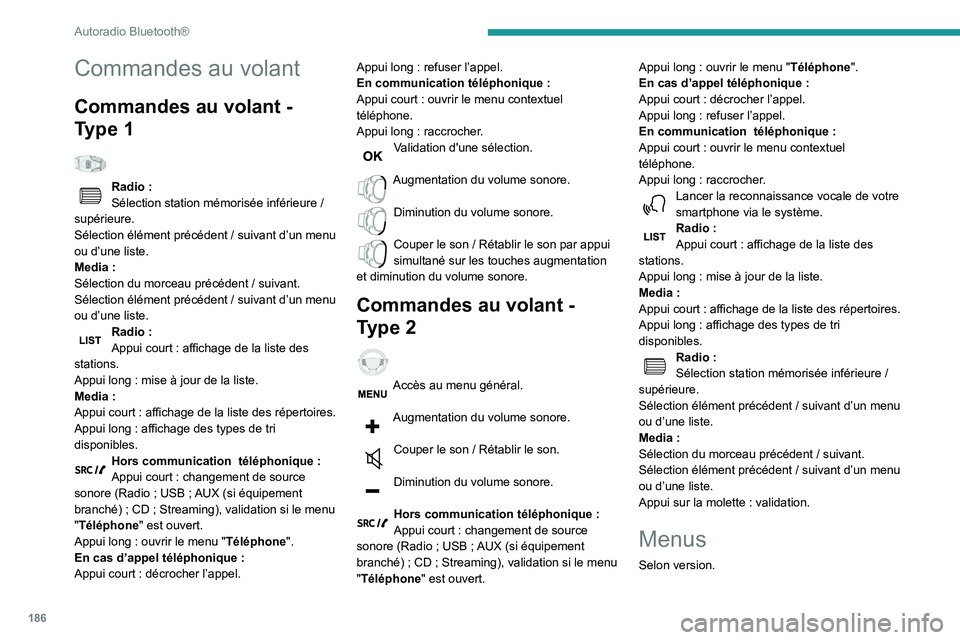

Commandes au volant
Commandes au volant -
Type 1

Radio :Sélection station mémorisée inférieure /
supérieure.
Sélection élément précédent / suivant d’un menu
ou d’une liste.
Media :
Sélection du morceau précédent / suivant.
Sélection élément précédent / suivant d’un menu
ou d’une liste.
Radio :Appui court : affichage de la liste des
stations.
Appui long : mise à jour de la liste.
Media :
Appui court : affichage de la liste des répertoires.
Appui long : affichage des types de tri
disponibles.
Hors communication téléphonique :Appui court : changement de source sonore (Radio ; USB ; AUX (si équipement branché) ; CD ; Streaming), validation si le menu
"Téléphone " est ouvert.
Appui long : ouvrir le menu " Téléphone".
En cas d’appel téléphonique :Appui court : décrocher l’appel. Appui long : refuser l’appel.
En communication téléphonique :Appui court : ouvrir le menu contextuel
téléphone.
Appui long : raccrocher.
Validation d'une sélection.
Augmentation du volume sonore.
Diminution du volume sonore.
Couper le son / Rétablir le son par appui simultané sur les touches augmentation
et diminution du volume sonore.
Commandes au volant -
Type 2

Accès au menu général.
Augmentation du volume sonore.
Couper le son / Rétablir le son.
Diminution du volume sonore.
Hors communication téléphonique :Appui court : changement de source sonore (Radio ; USB ; AUX (si équipement branché) ; CD ; Streaming), validation si le menu
"Téléphone" est ouvert. Appui long : ouvrir le menu "
Téléphone".
En cas d’appel téléphonique :Appui court : décrocher l’appel.
Appui long : refuser l’appel.
En communication téléphonique :Appui court : ouvrir le menu contextuel
téléphone.
Appui long : raccrocher.
Lancer la reconnaissance vocale de votre smartphone via le système.Radio :Appui court : affichage de la liste des
stations.
Appui long : mise à jour de la liste.
Media :
Appui court : affichage de la liste des répertoires.
Appui long : affichage des types de tri
disponibles.
Radio :Sélection station mémorisée inférieure /
supérieure.
Sélection élément précédent / suivant d’un menu
ou d’une liste.
Media :
Sélection du morceau précédent / suivant.
Sélection élément précédent / suivant d’un menu
ou d’une liste.
Appui sur la molette : validation.
Menus
Selon version.

187
Autoradio Bluetooth®
10"Multimédia" : Paramètres média,
Paramètres radio.
"Téléphone " : Appeler, Gestion
répertoire, Gestion téléphone,
Raccrocher.
"Ordinateur de bord ".
"Maintenance" : Diagnostique, Journal
des alertes, ... .
"Connexions " : Gestion connexions,
Rechercher un périphérique.
"Personnalisation - Configuration" : Définir les paramètres véhicule, Choix de
la langue, Configuration afficheur, Choix des
unités, Réglage date et heure.
Appuyer sur la touche "MENU".
Déplacement d’un menu à un autre.
Entrée dans un menu.
Radio
Sélectionner une station
Effectuer des pressions successives sur la touche SOURCE et sélectionner la
radio.
Appuyer sur cette touche pour sélectionner une gamme d'ondes (FM /
DAB / AM).
Appuyer sur l'une des touches pour effectuer une recherche automatique des
stations de radio.
Appuyer sur l'une des touches pour effectuer une recherche manuelle de
fréquence supérieure / inférieure.
Appuyer sur cette touche pour afficher la liste des stations captées localement.
Pour mettre à jour cette liste, appuyer plus de
deux secondes. Pendant la mise à jour, le son
est coupé.
RDS
L'environnement extérieur (colline,
immeuble, tunnel, parking, sous-sol...)
peut bloquer la réception, y compris en mode
de suivi RDS. Ce phénomène est normal
dans la propagation des ondes radio et ne
traduit en aucune manière une défaillance de
l'autoradio.
Lorsque le RDS n’est pas disponible, le
sigle RDS barré apparait sur l’afficheur.
Le RDS, si activé, permet de continuer à
écouter une même station grâce au suivi
de fréquence. Cependant, dans certaines
conditions, le suivi de cette station RDS n'est
pas assuré sur tout le pays, les stations de
radio ne couvrant pas 100% du territoire. Cela
explique la perte de réception de la station
lors d'un trajet.
Procédure courte
En mode "Radio", appuyer directement sur OK
pour activer / désactiver le mode RDS.
Procédure longue
Appuyer sur la touche MENU.
Sélectionner " Fonctions audio ".
Appuyer sur OK.
Sélectionner la fonction " Préférences
bande FM ".
Appuyer sur OK.
Sélectionner " Activer suivi de fréquence
(RDS)".
Appuyer sur OK, RDS s'affiche sur
l'écran.
Écouter les messages TA
La fonction TA (Trafic Announcement)
rend prioritaire l'écoute des messages
d'alerte TA. Pour être active, cette fonction
nécessite la réception correcte d'une station
de radio émettant ce type de message. Dès
l'émission d’une info trafic, le média en cours
(Radio, CD, ...) s'interrompt automatiquement
pour diffuser le message TA. L'écoute
normale du média reprend dès la fin de
l'émission du message.

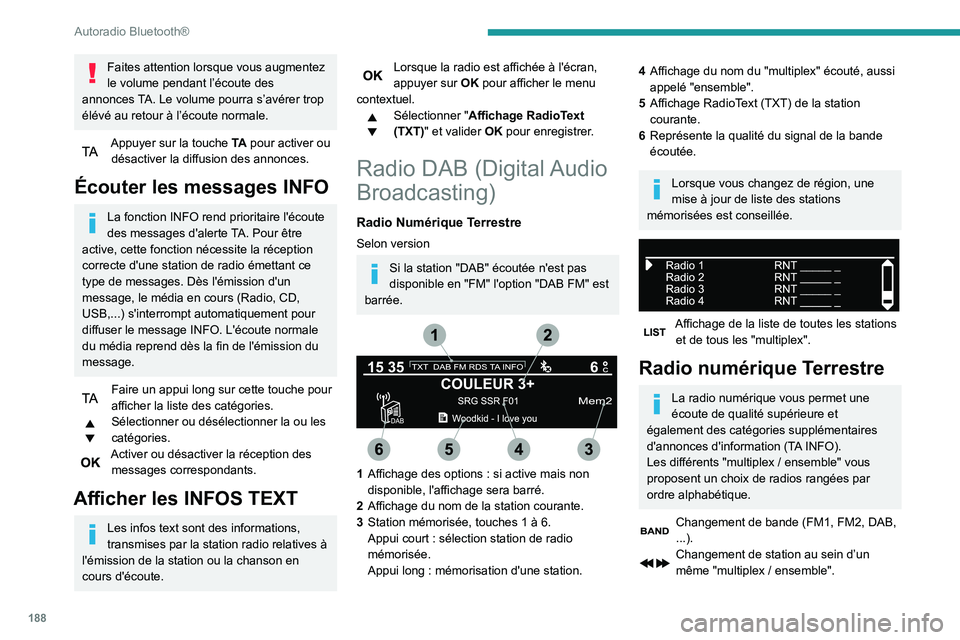

188
Autoradio Bluetooth®
Faites attention lorsque vous augmentez
le volume pendant l’écoute des
annonces TA. Le volume pourra s’avérer trop
élévé au retour à l’écoute normale.
Appuyer sur la touche TA pour activer ou
désactiver la diffusion des annonces.
Écouter les messages INFO
La fonction INFO rend prioritaire l'écoute
des messages d'alerte TA. Pour être
active, cette fonction nécessite la réception
correcte d'une station de radio émettant ce
type de messages. Dès l'émission d'un
message, le média en cours (Radio, CD,
USB,...) s'interrompt automatiquement pour
diffuser le message INFO. L'écoute normale
du média reprend dès la fin de l'émission du
message.
Faire un appui long sur cette touche pour afficher la liste des catégories.Sélectionner ou désélectionner la ou les
catégories.
Activer ou désactiver la réception des messages correspondants.
Afficher les INFOS TEXT
Les infos text sont des informations,
transmises par la station radio relatives à
l'émission de la station ou la chanson en
cours d'écoute.
Lorsque la radio est affichée à l'écran, appuyer sur OK pour afficher le menu
contextuel.
Sélectionner " Affichage RadioText
(TXT)" et valider OK pour enregistrer.
Radio DAB (Digital Audio
Broadcasting)
Radio Numérique Terrestre
Selon version
Si la station "DAB" écoutée n'est pas
disponible en "FM" l'option "DAB FM" est
barrée.


1 Affichage des options : si active mais non
disponible, l'affichage sera barré.
2 Affichage du nom de la station courante.
3 Station mémorisée, touches 1 à 6.
Appui court : sélection station de radio
mémorisée.
Appui long : mémorisation d'une station.
4Affichage du nom du "multiplex" écouté, aussi
appelé "ensemble".
5 Affichage RadioText (TXT) de la station
courante.
6 Représente la qualité du signal de la bande
écoutée.
Lorsque vous changez de région, une
mise à jour de liste des stations
mémorisées est conseillée.


Affichage de la liste de toutes les stations et de tous les "multiplex".
Radio numérique Terrestre
La radio numérique vous permet une
écoute de qualité supérieure et
également des catégories supplémentaires
d'annonces d'information (TA INFO).
Les différents "multiplex / ensemble" vous
proposent un choix de radios rangées par
ordre alphabétique.
Changement de bande (FM1, FM2, DAB,
...).Changement de station au sein d’un
même "multiplex / ensemble".
