Page 141 of 159
137
PANNENHILFE
8
Austausch der Glühlampen
3. Fahrtrichtungsanzeiger
Typ B, PY 21 W - 21 W (gelb)
- Entfernen Sie die Abdeckung, indem Sie an der weichen
Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine Vierteldrehung entgegen
dem Uhrzeigersinn.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht
darauf drücken und sie entgegen
dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
- Vergewissern Sie sich, dass die Abdeckung zur Gewährleistung
der Dichtigkeit auf allen Seiten
korrekt angebracht wurde.
2.
Standlicht
Typ A, W 5 W - 5 W
- Entfernen Sie die Abdeckung, indem Sie an der weichen
Gummilasche ziehen.
- Ziehen Sie die unter Druck eingesetzte Lampenfassung
heraus, indem Sie am
Steckverbinder ziehen.
- Wechseln Sie die Glühlampe aus.
- Überprüfen Sie, dass die Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.

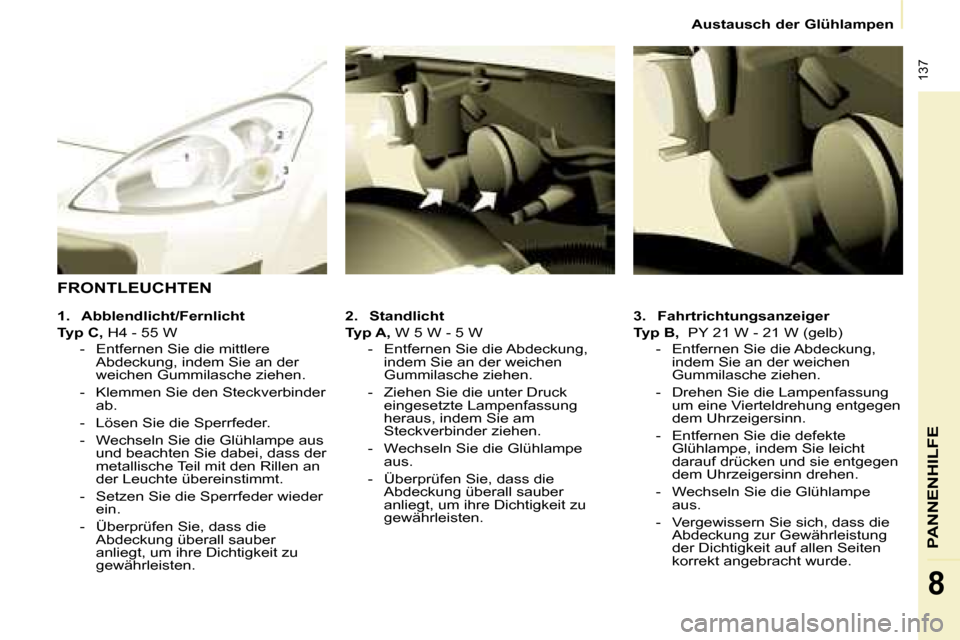

FRONTLEUCHTEN
1.
Abblendlicht/Fernlicht
Typ C, H4 - 55 W
- Entfernen Sie die mittlere Abdeckung, indem Sie an der
weichen Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der
metallische Teil mit den Rillen an
der Leuchte übereinstimmt.
- Setzen Sie die Sperrfeder wieder ein.
- Überprüfen Sie, dass die Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.
Page 142 of 159
138
Austausch der Glühlampen

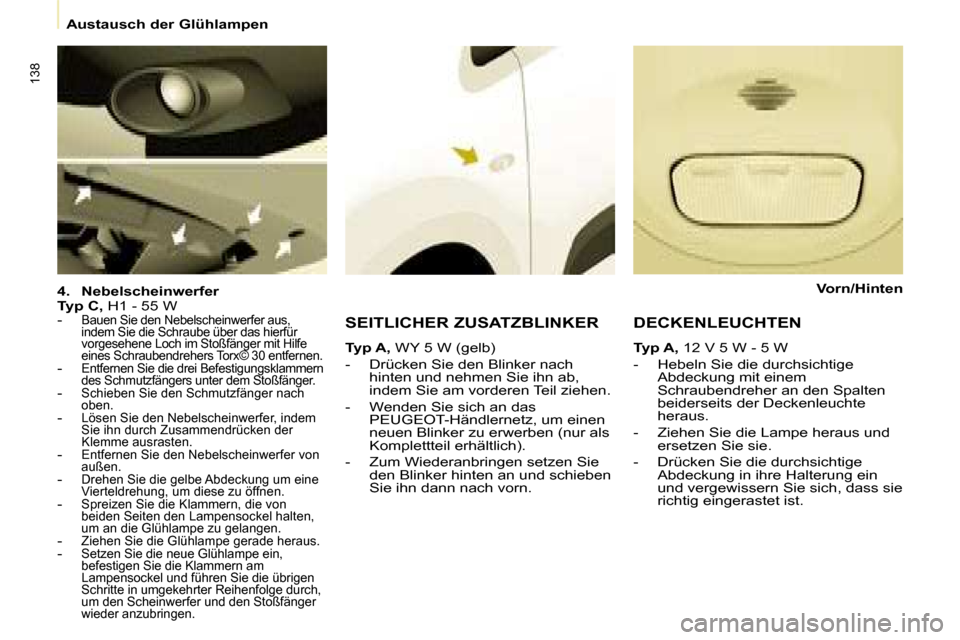

4. Nebelscheinwerfer
Typ C, H1 - 55 W
-
Bauen Sie den Nebelscheinwerfer aus,
indem Sie die Schraube über das hierfür
vorgesehene Loch im Stoßfänger mit Hilfe
e i n e s S c h r a u b e n d r e h e r s T o r x © 3 0 e n t f e r n e n .
- Entfernen Sie die drei Befestigungsklammern
des Schmutzfängers unter dem Stoßfänger.
- Schieben Sie den Schmutzfänger nach
oben.
- Lösen Sie den Nebelscheinwerfer, indem
Sie ihn durch Zusammendrücken der
Klemme ausrasten.
- Entfernen Sie den Nebelscheinwerfer von
außen.
- Drehen Sie die gelbe Abdeckung um eine
Vierteldrehung, um diese zu öffnen.
- Spreizen Sie die Klammern, die von
beiden Seiten den Lampensockel halten,
um an die Glühlampe zu gelangen.
- Ziehen Sie die Glühlampe gerade heraus.- Setzen Sie die neue Glühlampe ein,
befestigen Sie die Klammern am
Lampensockel und führen Sie die übrigen
Schritte in umgekehrter Reihenfolge durch,
um den Scheinwerfer und den Stoßfänger
wieder anzubringen.
SEITLICHER ZUSATZBLINKER
Typ A, WY 5 W (gelb)
- Drücken Sie den Blinker nach hinten und nehmen Sie ihn ab,
indem Sie am vorderen Teil ziehen.
- Wenden Sie sich an das PEUGEOT-Händlernetz, um einen
neuen Blinker zu erwerben (nur als
Komplettteil erhältlich).
- Zum Wiederanbringen setzen Sie den Blinker hinten an und schieben
Sie ihn dann nach vorn. DECKENLEUCHTEN
Typ A,
12 V 5 W - 5 W
- Hebeln Sie die durchsichtige Abdeckung mit einem
Schraubendreher an den Spalten
beiderseits der Deckenleuchte
heraus.
- Ziehen Sie die Lampe heraus und ersetzen Sie sie.
- Drücken Sie die durchsichtige Abdeckung in ihre Halterung ein
und vergewissern Sie sich, dass sie
richtig eingerastet ist. Vorn/Hinten
Page 143 of 159
139
PANNENHILFE
8
Austausch der Glühlampen

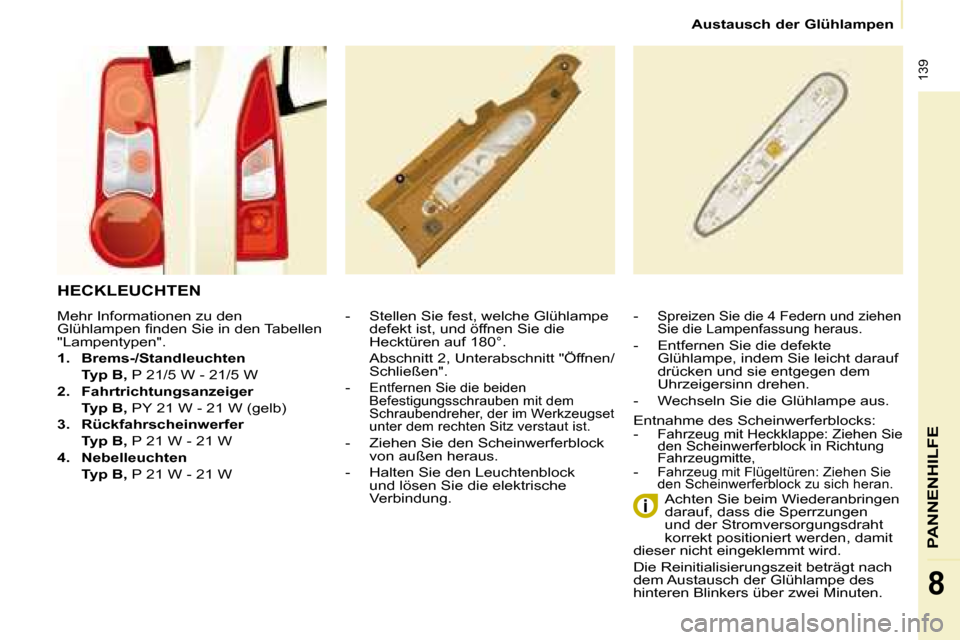

HECKLEUCHTEN
- Stellen Sie fest, welche Glühlampe defekt ist, und öffnen Sie die
Hecktüren auf 180°.
Abschnitt 2, Unterabschnitt "Öffnen/ Schließen".
-
Entfernen Sie die beiden
Befestigungsschrauben mit dem
Schraubendreher, der im Werkzeugset
unter dem rechten Sitz verstaut ist.
- Ziehen Sie den Scheinwerferblock von außen heraus.
- Halten Sie den Leuchtenblock und lösen Sie die elektrische
Verbindung. Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen
und der Stromversorgungsdraht
korrekt positioniert werden, damit
dieser nicht eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach
dem Austausch der Glühlampe des
hinteren Blinkers über zwei Minuten.
-
Spreizen Sie die 4 Federn und ziehen
Sie die Lampenfassung heraus.
- Entfernen Sie die defekte
Glühlampe, indem Sie leicht darauf
drücken und sie entgegen dem
Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
Mehr Informationen zu den
G l ü h l a m p e n i n d e n S i e i n d e n T a b e l l e n
"Lampentypen".
1.
Brems-/Standleuchten
Typ B, P 21/5 W - 21/5 W
2. Fahrtrichtungsanzeiger
Typ B, PY 21 W - 21 W (gelb)
3. Rückfahrscheinwerfer
Typ B, P 21 W - 21 W
4. Nebelleuchten
Typ B, P 21 W - 21 W Entnahme des Scheinwerferblocks:
-
Fahrzeug mit Heckklappe: Ziehen Sie
den Scheinwerferblock in Richtung
Fahrzeugmitte,
- Fahrzeug mit Flügeltüren: Ziehen Sie
den Scheinwerferblock zu sich heran.
Page 144 of 159
140
Austausch der Glühlampen

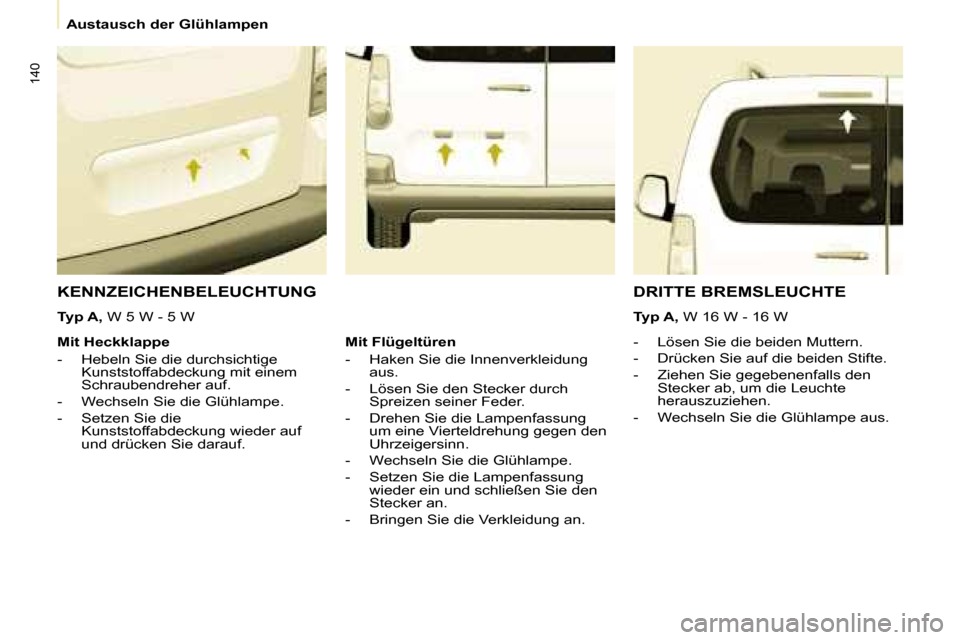

KENNZEICHENBELEUCHTUNG
Typ A, W 5 W - 5 W
- Lösen Sie die beiden Muttern.
- Drücken Sie auf die beiden Stifte.
- Ziehen Sie gegebenenfalls den Stecker ab, um die Leuchte
herauszuziehen.
- Wechseln Sie die Glühlampe aus.
Mit Heckklappe
- Hebeln Sie die durchsichtige
Kunststoffabdeckung mit einem
Schraubendreher auf.
- Wechseln Sie die Glühlampe.
- Setzen Sie die Kunststoffabdeckung wieder auf
und drücken Sie darauf.
DRITTE BREMSLEUCHTE
Typ A, W 16 W - 16 W
Mit Flügeltüren
- Haken Sie die Innenverkleidung aus.
- Lösen Sie den Stecker durch Spreizen seiner Feder.
- Drehen Sie die Lampenfassung um eine Vierteldrehung gegen den
Uhrzeigersinn.
- Wechseln Sie die Glühlampe.
- Setzen Sie die Lampenfassung wieder ein und schließen Sie den
Stecker an.
- Bringen Sie die Verkleidung an.
Page 145 of 159
141
PANNENHILFE
8
Austausch der Sicherungen
AUSTAUSCH DER SICHERUNGEN

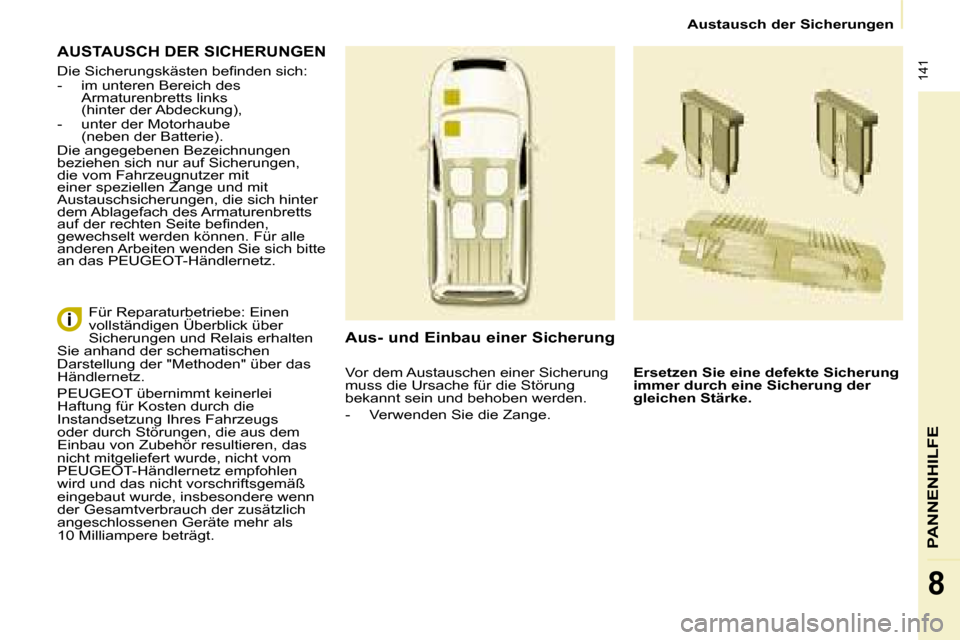

D i e S i c h e r u n g s k ä s t e n b e i n d e n s i c h :
- im unteren Bereich des Armaturenbretts links
(hinter der Abdeckung),
- unter der Motorhaube (neben der Batterie).
Die angegebenen Bezeichnungen
beziehen sich nur auf Sicherungen,
die vom Fahrzeugnutzer mit
einer speziellen Zange und mit
Austauschsicherungen, die sich hinter
dem Ablagefach des Armaturenbretts
a u f d e r r e c h t e n S e i t e b e i n d e n ,
gewechselt werden können. Für alle
anderen Arbeiten wenden Sie sich bitte
an das PEUGEOT-Händlernetz.
Aus- und Einbau einer Sicherung
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der
gleichen Stärke.
Für Reparaturbetriebe: Einen
vollständigen Überblick über
Sicherungen und Relais erhalten
Sie anhand der schematischen
Darstellung der "Methoden" über das
Händlernetz.
PEUGEOT übernimmt keinerlei
Haftung für Kosten durch die
Instandsetzung Ihres Fahrzeugs
oder durch Störungen, die aus dem
Einbau von Zubehör resultieren, das
nicht mitgeliefert wurde, nicht vom
PEUGEOT-Händlernetz empfohlen
wird und das nicht vorschriftsgemäß
eingebaut wurde, insbesondere wenn
der Gesamtverbrauch der zusätzlich
angeschlossenen Geräte mehr als
10 Milliampere beträgt. Vor dem Austauschen einer Sicherung
muss die Ursache für die Störung
bekannt sein und behoben werden.
- Verwenden Sie die Zange.
Page 146 of 159
142
Austausch der Sicherungen

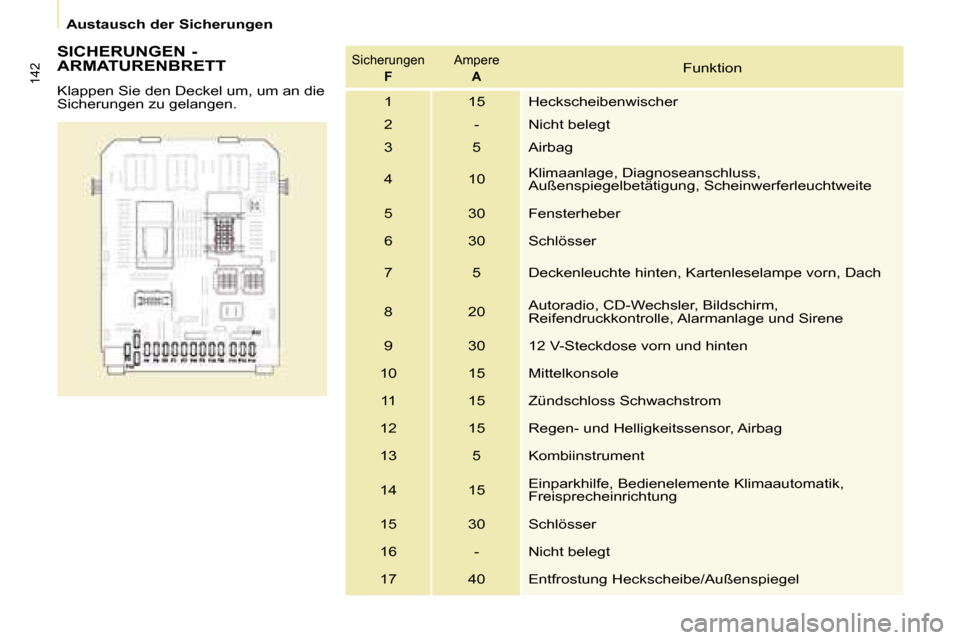

SICHERUNGEN -
ARMATURENBRETT
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.SicherungenF Ampere
AFunktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10 Klimaanlage, Diagnoseanschluss,
Außenspiegelbetätigung, Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleselampe vorn, Dach
8 20 Autoradio, CD-Wechsler, Bildschirm,
Reifendruckkontrolle, Alarmanlage und Sirene
9 30 12 V-Steckdose vorn und hinten
10 15 Mittelkonsole 11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Entfrostung Heckscheibe/Außenspiegel
Page 147 of 159
143
PANNENHILFE
8
Austausch der Sicherungen
SICHERUNGEN - INNENRAUM
SicherungenF Ampere
A Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät
Page 148 of 159
144
Austausch der Sicherungen

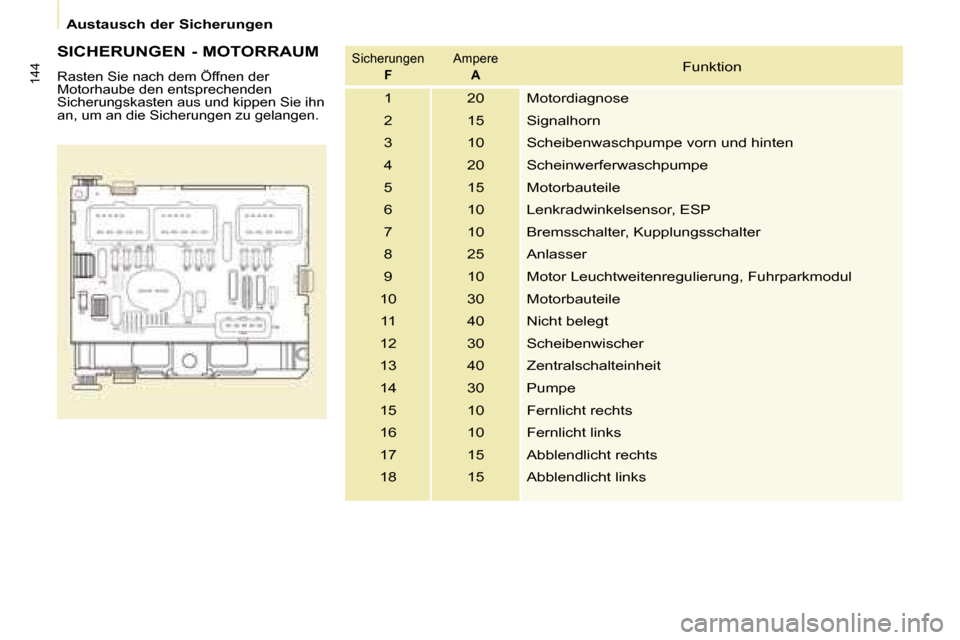

SICHERUNGEN - MOTORRAUM
Rasten Sie nach dem Öffnen der
Motorhaube den entsprechenden
Sicherungskasten aus und kippen Sie ihn
an, um an die Sicherungen zu gelangen.
Sicherungen F Ampere
AFunktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorn und hinten
4 20 Scheinwerferwaschpumpe
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile 11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links
Page 149 of 159
145
PANNENHILFE
8
Austausch der Scheibenwischerblätter

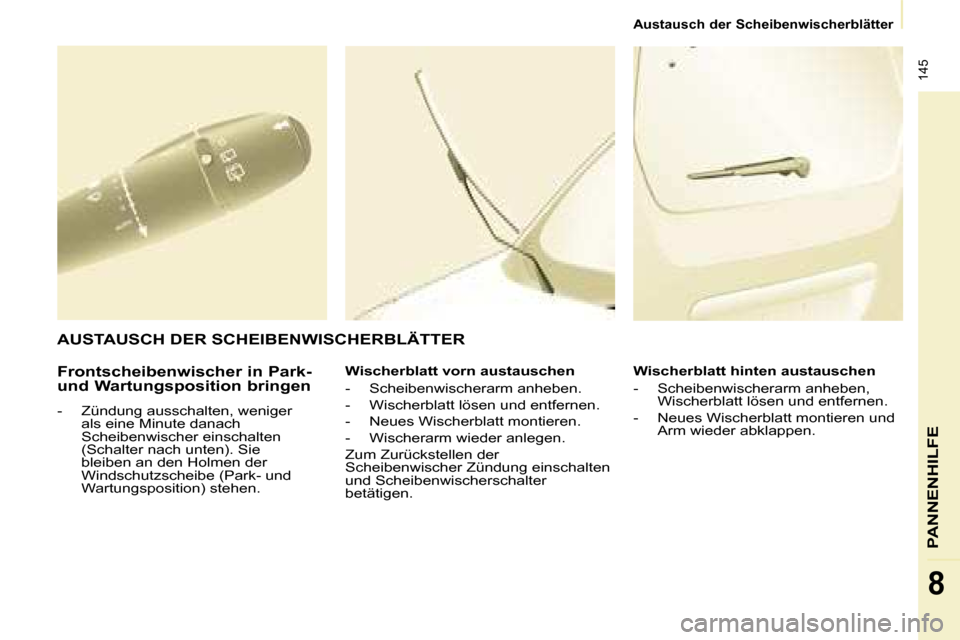

Frontscheibenwischer in Park-
und Wartungsposition bringen
- Zündung ausschalten, weniger als eine Minute danach
Scheibenwischer einschalten
(Schalter nach unten). Sie
bleiben an den Holmen der
Windschutzscheibe (Park- und
Wartungsposition) stehen. Wischerblatt vorn austauschen
- Scheibenwischerarm anheben.
- Wischerblatt lösen und entfernen.
- Neues Wischerblatt montieren.
- Wischerarm wieder anlegen.
Zum Zurückstellen der
Scheibenwischer Zündung einschalten
und Scheibenwischerschalter
betätigen. Wischerblatt hinten austauschen
- Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.
- Neues Wischerblatt montieren und Arm wieder abklappen.
AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER
Page 150 of 159
146
Fahrzeug abschleppen
Ohne Anheben
(4 Räder am Boden)
Hierzu muß stets eine
Abschleppstange verwendet werden.
SEIN FAHRZEUG
ABSCHLEPPEN LASSEN

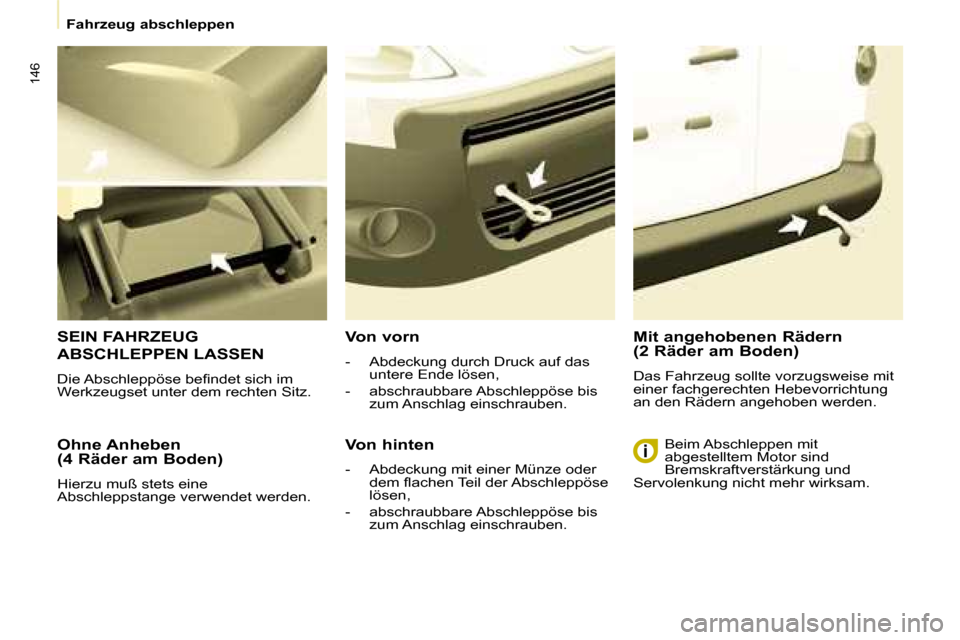

D i e A b s c h l e p p ö s e b e i n d e t s i c h i m
Werkzeugset unter dem rechten Sitz. Von vorn
- Abdeckung durch Druck auf das
untere Ende lösen,
- abschraubbare Abschleppöse bis zum Anschlag einschrauben.
Von hinten
- Abdeckung mit einer Münze oder d e m l a c h e n T e i l d e r A b s c h l e p p ö s e
lösen,
- abschraubbare Abschleppöse bis zum Anschlag einschrauben. Beim Abschleppen mit
abgestelltem Motor sind
Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
Mit angehobenen Rädern
(2 Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit
einer fachgerechten Hebevorrichtung
an den Rädern angehoben werden.
