Peugeot Partner Tepee 2008 Manual del propietario (in Spanish)

137
AYUDA RÁPIDA
8
Cambiar una lámpara
3. Indicadores de dirección
Tipo B , PY21W - 21W (ámbar)
- Quite la tapa tirando de la lengüeta de goma blanda.
- Gire el porta-lámparas un cuarto de vuelta, en el sentido contrario
a las agujas de un reloj.
- Quite el porta-lámparas pulsando ligeramente encima y girando en
el sentido contrario a las agujas
de un reloj.
- Sustituya la lámpara.
- Compruebe que haya puesto correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.
2.
Luces de posición
Tipo A , W5W - 5W
- Quite la tapa tirando de la lengüeta de goma blanda.
- Saque el porta-lámparas montado a presión tirando del
conector.
- Sustituya la lámpara.
- Compruebe que haya puesto correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.
LUCES DELANTERAS
1.
Luces de cruce / Luces de
carretera
Tipo C , H4 - 55W
- Quite la tapa del medio tirando de la lengüeta de goma blanda.
- Desconecte el conector eléctrico.
- Quite la lengüeta de bloqueo.
- Sustituya la lámpara teniendo mucho cuidado en que la parte
metálica corresponda con las
ranuras presentes en el piloto.
- Vuelva a poner la lengüeta de bloqueo.
- Compruebe que haya puesto correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.

138
Cambiar una lámpara
4. Faros antiniebla
Tipo C , H1 - 55W
-
Desmonte el antiniebla retirando el
tornillo accesible por el agujero, previsto
a este efecto en el paragolpes con la
ayuda de un destornillador Torx© 30.
- Retire las tres grapas de ijación del
guardabarros, situadas debajo del paragolpes.
- Levante el guardabarros hacia arriba.
- Separe el antiniebla pellizcando el clip para liberarlo.
- Retire el antiniebla desde el exterior.
- Gire un 1/4 de vuelta el capó amarillo para abrir.
- Separe las grapas que aprietan toda la pata de la lámpara para liberarla.
- Retire la lámpara tirando del eje.
-
Meta la nueva lámpara, apriete las
grapas alrededor de la pata de la
lámpara y proceda con las operaciones
en el sentido inverso para volver a
poner la óptica y el paragolpes.
REPETIDOR LATERAL
Tipo A , WY 5W (ámbar)
- Empuje el repetidor hacia detrás y quítelo tirando hacia delante.
- Consulte en la red PEUGEOT para comprar un nuevo repetidor que es
una pieza que está completamente
ajustada.
- Para volver a montarlo, meta el repetidor hacia atrás y luego
traígalo hacia delante. LUCES DE TECHO
Tipo A
, 12V5W - 5W
- Suelte el transparente metiendo un destornillador en las ranuras de
cada lado de la luz de techo.
- Tire de la lámpara y sustitúyala.
- Fije el transparente en su emplazamiento y asegúrese de su
bloqueo. Delante / Atrás

139
AYUDA RÁPIDA
8
Cambiar una lámpara
LUCES TRASERAS
- Encuentre la lámpara defectuosa y después abra las puertas traseras
a 180º.
Capítulo 2, parte "Puertas".
- Retire los dos tornillos de ijación con la ayuda del destornillador,
que está guardado en la caja de
los utillajes debajo del asiento
derecho.
- Desde el exterior, tire del bloque óptico.
- Sujetando el piloto, desconecte el conector eléctrico.
En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo pellizcado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reiniciación es superior a 2 minutos
aproximadamente.
- Separe las 4 lengüetas para sacar
el porta-lámparas.
- Quite la lámpara defectuosa pulsando ligeramente encima y
girando en sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara.
Para más información sobre las
lámparas, remítase a los "Tipos de
lámparas".
1.
Luces de stop/luces de posición
Tipo B , P21/5W - 21/5W
2. Indicadores de dirección
(Intermitentes)
Tipo B , PY21W - 21W (ámbar)
3. Luces de marcha atrás
Tipo B , P21W - 21W
4. Luces antiniebla
Tipo B , P21W - 21W Al quitar el bloque óptico :
- con portón trasero, tire del bloque
hacia el centro del vehículo,
- con puertas batientes, tire del bloque hacia usted.

140
Cambiar una lámpara
LUCES DE MATRÍCULA
Tipo A, W5W - 5W
- Desenrosque las dos tuercas.
- Empuje las varillas.
- En caso necesario, desconecte el conector para retirar el piloto.
- Sustituya la lámpara.
Con portón trasero
- Separe el plástico transparente con
un destornillador.
- Sustituya la lámpara.
- Vuelva a poner el plástico transparente y pulse encima.
TERCER PILOTO DE STOP
Tipo A , W16W - 16W
Con puertas batientes
- Suelte el guarnecido interior.
- Desconecte el conector separando su lengüeta.
- Gire el porta-lámparas un cuarto de vuelta en el sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara.
- Vuelva a poner el porta-lámparas y vuelva a conectar el conector.
- Vuelva a poner el guarnecido.

141
AYUDA RÁPIDA
8
Cambiar un fusible
CAMBIAR UN FUSIBLE
Las cajas de los fusibles están
situadas :
- en la parte inferior del panel de instrumentos del lado izquierdo
(detrás de la tapa),
- debajo del capó motor (cerca de la batería),
Las designaciones comunicadas
únicamente son las de los fusibles
que puede cambiar el usuario con la
pinza y la de los fusibles de recambio,
situados detrás del
porta-objetos del panel de
instrumentos del lado derecho. Para
cualquier otra intervención, vaya a la
red PEUGEOT.
Quitar y poner un fusibleSustituya siempre un fusible
defectuoso por un fusibles de
calibre equivalente.
A la atención de los
profesionales : para mayor
información sobre los fusibles y
relés, consulte la esquemática de los
"Métodos" en la Red.
PEUGEOT declina toda
responsabilidad en cuanto a gastos
ocasionados para la reparación de
su vehículo o los disfuncionamientos
que resultasen de la instalación
de accesorios auxiliares no
suministrados y no recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados sobrepasa
los 10 miliamperios. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y haberlo solucionado.
- Utilice la pinza.

142
Cambiar un fusible

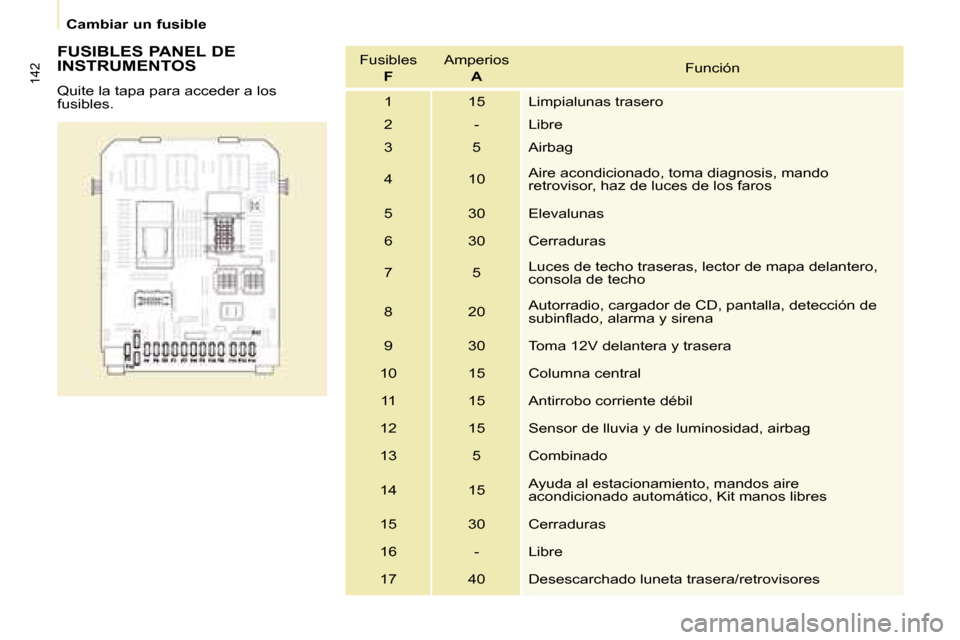

FUSIBLES PANEL DE
INSTRUMENTOS
Quite la tapa para acceder a los
fusibles.Fusibles
F Amperios
A Función
1 15 Limpialunas trasero
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma diagnosis, mando
retrovisor, haz de luces de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5 Luces de techo traseras, lector de mapa delantero,
consola de techo
8 20 Autorradio, cargador de CD, pantalla, detección de
subinlado, alarma y sirena
9 30 Toma 12V delantera y trasera
10 15 Columna central 11 15 Antirrobo corriente débil
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Combinado
14 15 Ayuda al estacionamiento, mandos aire
acondicionado automático, Kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desescarchado luneta trasera/retrovisores

143
AYUDA RÁPIDA
8
Cambiar un fusible

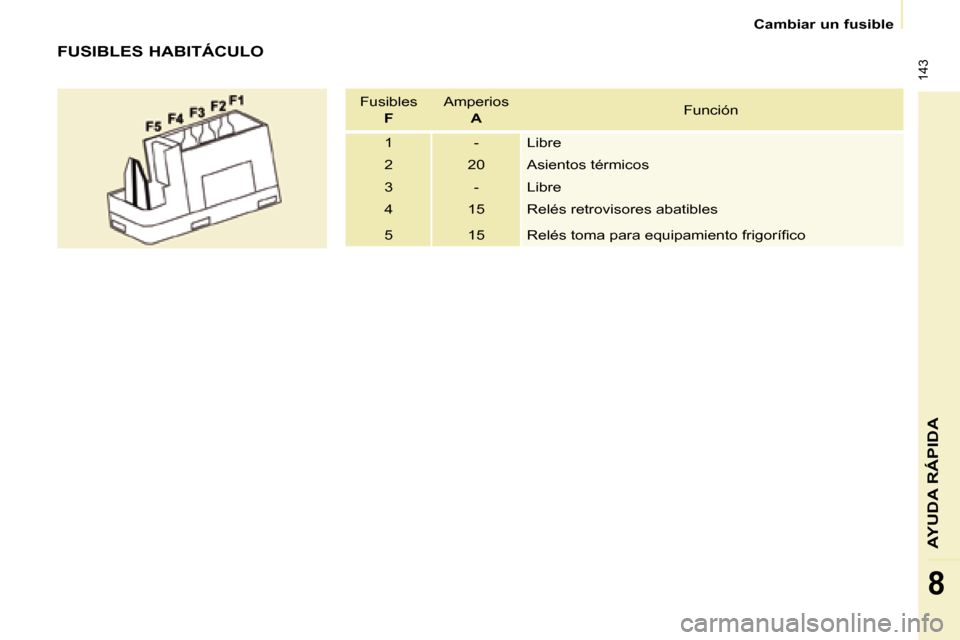

FUSIBLES HABITÁCULOFusibles F Amperios
A Función
1 - Libre
2 20 Asientos térmicos
3 - Libre
4 15 Relés retrovisores abatibles
5 15 Relés toma para equipamiento frigoríico

144
Cambiar un fusible

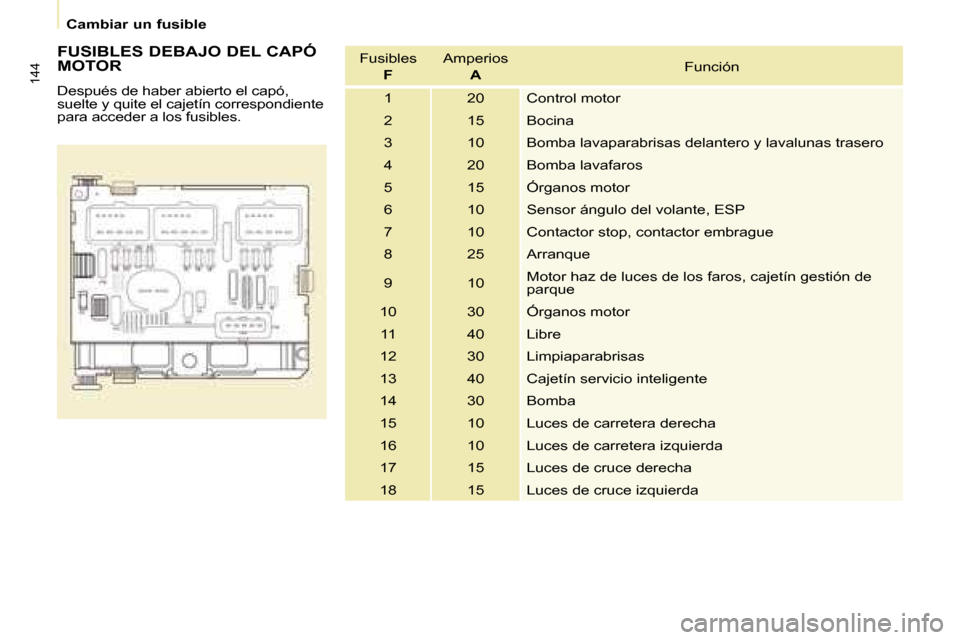

FUSIBLES DEBAJO DEL CAPÓ
MOTOR
Después de haber abierto el capó,
suelte y quite el cajetín correspondiente
para acceder a los fusibles. Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Bocina
3 10 Bomba lavaparabrisas delantero y lavalunas trasero
4 20 Bomba lavafaros
5 15 Órganos motor
6 10 Sensor ángulo del volante, ESP
7 10 Contactor stop, contactor embrague
8 25 Arranque
9 10 Motor haz de luces de los faros, cajetín gestión de
parque
10 30 Órganos motor 11 40 Libre
12 30 Limpiaparabrisas
13 40 Cajetín servicio inteligente
14 30 Bomba
15 10 Luces de carretera derecha
16 10 Luces de carretera izquierda
17 15 Luces de cruce derecha
18 15 Luces de cruce izquierda

145
AYUDA RÁPIDA
8
Cambiar una escobilla del limpiaparabrisas
Puesta en posición especial de
las escobillas delanteras
- Menos de un minuto después de haber quitado el contacto, accione
el mando limpiaparabrisas hacia
abajo para posicionar las escobillas
a lo largo de los montantes del
parabrisas (posición especial). Sustitución de una escobilla
delantera
- Levante el brazo.
- Suelte la escobilla y desmóntela.
- Monte la nueva escobilla.
- Abata los brazos.
Para guardar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas. Sustitución de una escobilla trasera
- Levante el brazo, después suelte la
escobilla y desmóntela.
- Monte la nueva escobilla y abata el brazo.
CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS

146
Remolcar su vehículo
Sin elevación
(las cuatro ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.
QUE LE REMOLQUEN
El anillo de remolcado está en la caja
de los utillajes, que está debajo del
asiento derecho. Por la parte delantera
- suelte la tapa empujando en la
parte inferior de esta,
- enrosque el anillo amovible de remolcado hasta el tope.
Por la parte trasera
- suelte la tapa con la ayuda de una moneda o con la parte plana del
anillo de remolcado,
- enrosque el anillo amovible de remolcado hasta el tope. A la hora de remolcar con el motor
parado, ya no hay asistencia de
frenada ni de dirección.
Con elevación
(2 ruedas en el suelo solamente)
Es preferible levantar el vehículo
con la ayuda de un útil de elevación
profesional.
