Page 101 of 197
111
SICHERHEIT
4
111
Kinder an Bord
ALLGEMEINE HINWEISE ZU
DEN KINDERSITZEN
Obwohl PEUGEOT bei der Konzeption
Ihres Fahrzeugs darauf bedacht war,
Ihren Kindern besondere Sicherheit zu
bieten, hängt diese Sicherheit natürlich
auch von Ihnen ab.
Um so sicher wie möglich mit Ihren
Kindern zu reisen, sollten Sie folgende
V o r s c h r i f t e n b e a c h t e n :
- Alle Kinder unter 12 Jahren oder mit einer Körpergröße bis 1,50 m
müssen in zugelassenen, ihrem
Gewicht angepassten Kindersitzen
auf den mit einem Sicherheitsgurt
oder ISOFIX-Halterungen
ausgerüsteten Plätzen befördert
werden.
- Laut Statistik sind die hinteren Plätze die sichersten für die
Beförderung von Kindern.
- Kinder unter 9 kg müssen sowohl vorn als auch hinten grundsätzlich
entgegen der Fahrtrichtung
befördert werden.
- Kinder dürfen nicht auf dem Schoß transportiert werden. EINBAU EINES KINDERSITZES MIT EINEM DREIPUNKTGURT
Entgegen der Fahrtrichtung
Empfohlen für Rücksitze, bis zu einem
Alter von 2 Jahren.
Wenn ein Kindersitz entgegen
der Fahrtrichtung auf dem
Beifahrersitz eingebaut wird, muss
der Beifahrerairbag grundsätzlich
inaktiviert werden. Andernfalls
könnte das Kind beim Entfalten des
Airbags schwere oder sogar tödliche
Verletzungen erleiden.
In Fahrtrichtung
Empfohlen für Rücksitze, ab einem
Alter von 2 Jahren.
Wenn ein Kindersitz in Fahrtrichtung
auf dem Beifahrersitz eingebaut
wird, lassen Sie den Beifahrerairbag
aktiviert.
Die Gesetzgebung für den
Transport von Kindern ist in jedem
Land verschieden. Bitte beachten
Sie die geltende Gesetzgebung
Ihres Landes.
Erkundigen Sie sich bitte nach den
in Ihrem Land zugelassenen Sitzen.
I s o fi x - H a l t e r u n g e n , R ü c k s i t z e ,
Beifahrerairbag und Inaktivierung
des Beifahrerairbags hängen von der
angebotenen Version ab.
Page 102 of 197
112112
Kinder an Bord Abschnitt 4, Absatz "Airbags".
Der Einbau von Kindersitzen
und das Inaktivieren des
Beifahrerairbags erfolgt bei allen
PEUGEOT-Modellen auf die gleiche
Weise.
Wenn der Beifahrerairbag nicht
inaktiviert werden kann, ist der
Einbau eines Kindersitzes entgegen
der Fahrtrichtung auf den vorderen

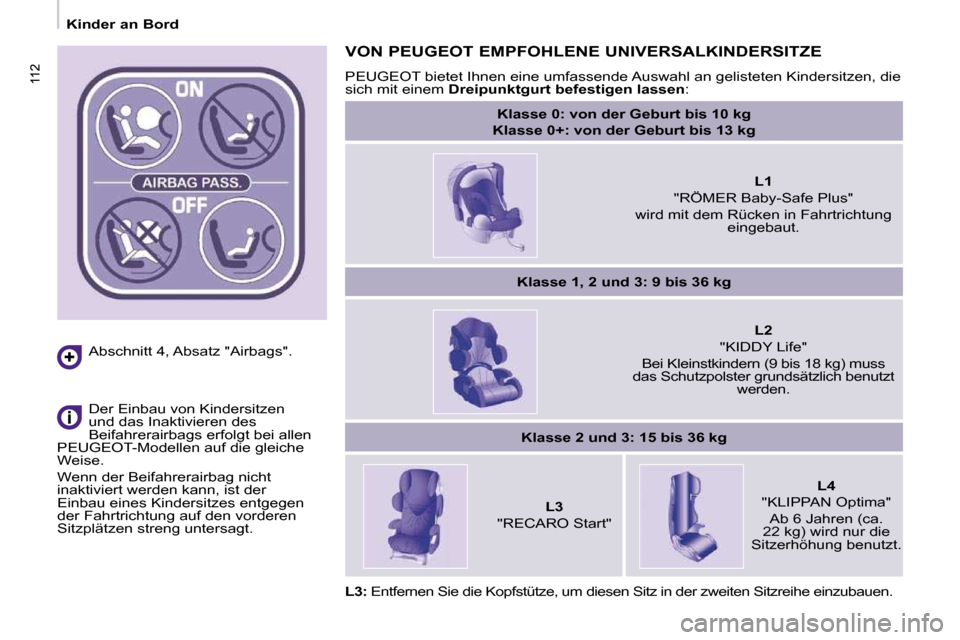

Sitzplätzen streng untersagt. VON PEUGEOT EMPFOHLENE UNIVERSALKINDERSITZE
PEUGEOT bietet Ihnen eine umfassende Auswahl an gelisteten
Kindersitzen, die
sich mit einem Dreipunktgurt befestigen lassen :
Klasse 0: von der Geburt bis 10 kg
Klasse 0+: von der Geburt bis 13 kg
L1
"RÖMER Baby-Safe Plus"
wird mit dem Rücken in Fahrtrichtung eingebaut.
Klasse 1, 2 und 3: 9 bis 36 kg
L2
"KIDDY Life"
Bei Kleinstkindern (9 bis 18 kg) muss
das Schutzpolster grundsätzlich benutzt werden.
Klasse 2 und 3: 15 bis 36 kg
L3
"RECARO Start"
L4
"KLIPPAN Optima" Ab 6 Jahren (ca.
22 kg) wird nur die
Sitzerhöhung benutzt.
L3: Entfernen Sie die Kopfstütze, um diesen Sitz in de r zweiten Sitzreihe einzubauen.
Page 103 of 197
117
4
117
Kinder an Bord
EMPFEHLUNGEN FÜR
KINDERSITZE
Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes
bei einer Kollision.
Schnallen Sie den Sicherheitsgurt bzw.
die Gurte des Kindersitzes so fest, dass
möglichst wenig Spielraum zwischen dem
Körper des Kindes und dem Gurt besteht,
und zwar auch auf kurzen Strecken.
Achten Sie beim Einbau des Kindersitzes
in Fahrtrichtung darauf, dass er mit der
Lehne an die Lehne des Fahrzeugsitzes
anstößt und die Kopfstütze nicht im Weg
ist. Nur so ist der Sitz optimal montiert.
Wenn Sie die Kopfstütze ausbauen
müssen, achten Sie darauf, sie gut zu
verstauen oder zu befestigen, damit
sie bei einem heftigen Bremsmanöver
nicht zum Geschoss wird.
Kinder unter 10 Jahren dürfen nicht
in Fahrtrichtung auf dem Beifahrersitz
befördert werden, außer wenn die hinteren
Plätze bereits von anderen Kindern belegt
sind oder die Rücksitze nicht benutzt
werden können oder keine vorhanden sind.
Inaktivieren Sie den Beifahrerairbag,
wenn ein Kindersitz entgegen der
Fahrtrichtung dort eingebaut ist.
Andernfalls könnte das Kind beim
Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden.
L a s s e n S i e s i c h e r h e i t s h a l b e r :
-
niemals eines oder mehrere Kinder allein und
unbeaufsichtigt in einem Fahrzeug zurück,
- Kinder oder Tiere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück,
das voll in der Sonne steht,
- die Schlüssel nie in Reichweite von i m F a h r z e u g b e fi n d l i c h e n K i n d e r n . Einbau einer Sitzerhöhung
Der Schultergurt muss über die
Schulter des Kindes verlaufen, ohne
den Hals zu berühren.
Vergewissern Sie sich, dass der
Bauchgurt des Sicherheitsgurtes über
die Schenkel des Kindes verläuft.
P E U G E O T e m p fi e h l t I h n e n , e i n e
Sitzerhöhung mit Lehne zu benutzen,
die mit einer Gurtführung in
Schulterhöhe ausgestattet ist.
KINDERSICHERUNG
Die Kindersicherung macht ein Öffnen
der Seitentüren von innen unmöglich. Manuell
Ein Schild zeigt Ihnen an, wo sich die
K i n d e r s i c h e r u n g b e fi n d e t .
- Öffnen Sie die Tür vollständig über
den Druckpunkt hinaus.
- Legen Sie den Hebel an der hinteren Türkante um.
Elektrisch Bei eingeschalteter Zündung
auf diesen Knopf drücken.
Die Diode leuchtet auf.
A c h t u n g : D i e K i n d e r s i c h e r u n g
ist unabhängig von der
Zentralverriegelung.
Ziehen Sie immer den Zündschlüssel
ab, auch wenn Sie das Fahrzeug nur
kurzzeitig verlassen.
E s e m p fi e h l t s i c h , b e i j e d e m
Einschalten der Zündung zu prüfen, ob
die Kindersicherung aktiviert ist.
Im Falle eines heftigen Aufpralls
wird die elektrische Kindersicherung
automatisch deaktiviert.
Um einem versehentlichen Öffnen der
Türen vorzubeugen, benutzen Sie bitte
die "Kindersicherung".
Achten Sie darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel
offen stehen.
Rüsten Sie die hinteren Seitenfenster
mit Rollos aus, um Kleinkinder vor der
Sonne zu schützen.
Page 104 of 197
112112
Kinder an Bord Abschnitt 4, Absatz "Airbags".
Der Einbau von Kindersitzen
und das Inaktivieren des
Beifahrerairbags erfolgt bei allen
PEUGEOT-Modellen auf die gleiche
Weise.
Wenn der Beifahrerairbag nicht
inaktiviert werden kann, ist der
Einbau eines Kindersitzes entgegen
der Fahrtrichtung auf den vorderen
Sitzplätzen streng untersagt. VON PEUGEOT EMPFOHLENE UNIVERSALKINDERSITZE
PEUGEOT bietet Ihnen eine umfassende Auswahl an gelisteten
Kindersitzen, die
sich mit einem Dreipunktgurt befestigen lassen :
Klasse 0: von der Geburt bis 10 kg
Klasse 0+: von der Geburt bis 13 kg
L1
"RÖMER Baby-Safe Plus"
wird mit dem Rücken in Fahrtrichtung eingebaut.
Klasse 1, 2 und 3: 9 bis 36 kg
L2
"KIDDY Life"
Bei Kleinstkindern (9 bis 18 kg) muss
das Schutzpolster grundsätzlich benutzt werden.
Klasse 2 und 3: 15 bis 36 kg
L3
"RECARO Start"
L4
"KLIPPAN Optima" Ab 6 Jahren (ca.
22 kg) wird nur die
Sitzerhöhung benutzt.
L3: Entfernen Sie die Kopfstütze, um diesen Sitz in de r zweiten Sitzreihe einzubauen.
Page 105 of 197
113
SICHERHEIT
4
113
Kinder an Bord

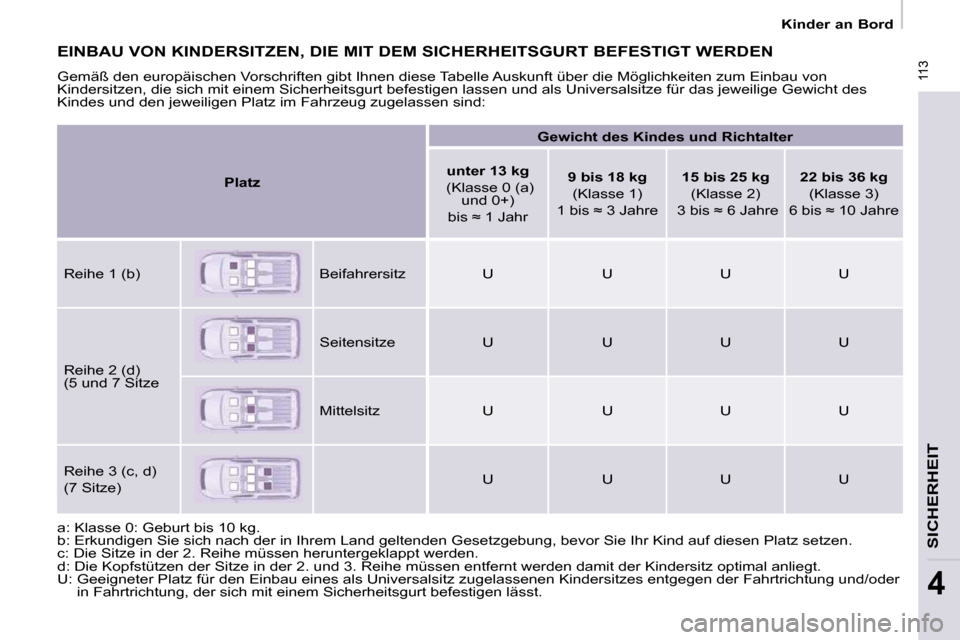

EINBAU VON KINDERSITZEN, DIE MIT DEM SICHERHEITSGURT BEFESTIGT WERDEN
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von
Kindersitzen, die sich mit einem Sicherheitsgurt befestigen lassen und als Universalsitze für das jeweilige Gewicht des
K i n d e s u n d d e n j e w e i l i g e n P l a t z i m F a h r z e u g z u g e l a s s e n s i n d :
a : K l a s s e 0 : G e b u r t b i s 1 0 k g .
b : E r k u n d i g e n S i e s i c h n a c h d e r i n I h r e m L a n d g e l t e n d e n G e s e t z g e b u n g , b e v o r S i e I h r K i n d a u f d i e s e n P l a t z s e t z e n .
c : D i e S i t z e i n d e r 2 . R e i h e m ü s s e n h e r u n t e r g e k l a p p t w e r d e n .
d : D i e K o p f s t ü t z e n d e r S i t z e i n d e r 2 . u n d 3 . R e i h e m ü s s e n e n t f e r n t w e r d e n d a m i t d e r K i n d e r s i t z o p t i m a l a n l i e g t .
U : G e e i g n e t e r P l a t z f ü r d e n E i n b a u e i n e s a l s U n i v e r s a l s i t z z u g e l a s s e n e n K i n d e r s i t z e s e n t g e g e n d e r F a h r t r i c h t u n g u n d / o d e r
in Fahrtrichtung, der sich mit einem Sicherheitsgurt befestigen l ässt.
Platz
Gewicht des Kindes und Richtalter
unter 13 kg
(Klasse 0 (a) und 0+)
b i s ≈ 1 J a h r
9 bis 18 kg
(Klasse 1)
1 b i s ≈ 3 J a h r e
15 bis 25 kg
(Klasse 2)
3 b i s ≈ 6 J a h r e
22 bis 36 kg
(Klasse 3)
6 b i s ≈ 1 0 J a h r e
Reihe 1 (b)
Beifahrersitz U U U U
Reihe 2 (d)
(5 und 7 Sitze
Seitensitze U U U U
Mittelsitz U U U U
Reihe 3 (c, d)
(7 Sitze)
U U U U
Page 106 of 197
114114
Kinder an Bord
Ihr Fahrzeug wurde nach den neuen
gesetzlichen ISOFIX-Bestimmungen
zugelassen.
Hierbei handelt es sich um drei Ösen
a n j e d e m S i t z : - zwei vordere Ösen
A und B
z w i s c h e n L e h n e u n d S i t z fl ä c h e d e s
Fahrzeugsitzes, - eine hintere Öse
C auf der Rückseite
der Fahrzeugsitzlehne zur Befestigung
des oberen Gurts, der sogenannten
TOP TETHER-Verankerung.
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell
auf den seitlichen Sitzen in Ihrem
Fahrzeug montieren.
Die ISOFIX-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich leicht
in die beiden Ösen vorn einklinken
lassen.
Manche verfügen auch über einen
Gurt oben, der an der hinteren Öse C
befestigt wird.
Stellen Sie, um diesen Gurt zu befestigen,
die Kopfstütze des Fahrzeugsitzes hoch
und führen Sie den Haken zwischen
dem Gestänge hindurch. Befestigen Sie
anschließend den Haken an der Öse hinten
und ziehen Sie den oberen Gurt stramm.
I s o fi x - S i t z m i t S t ü t z f u ß
ISOFIX-Kindersitze mit Stützfuß,
der auf dem Fahrzeugboden
aufsteht, dürfen nicht auf den hinteren
Sitzplätzen mit Bodenfächern (im
Fußraum) eingebaut werden.
Page 107 of 197
115
SICHERHEIT
4
115
Kinder an Bord
Dieser Kindersitz kann auch auf
Plätzen ohne ISOFIX
Halterung montiert werden. In
diesem Fall muss er unbedingt mit
dem Dreipunktgurt am Fahrzeugsitz
befestigt werden.
Befolgen Sie bitte die Anweisungen
zum Einbau des Kindersitzes
in der Montageanleitung des
Sitzherstellers.

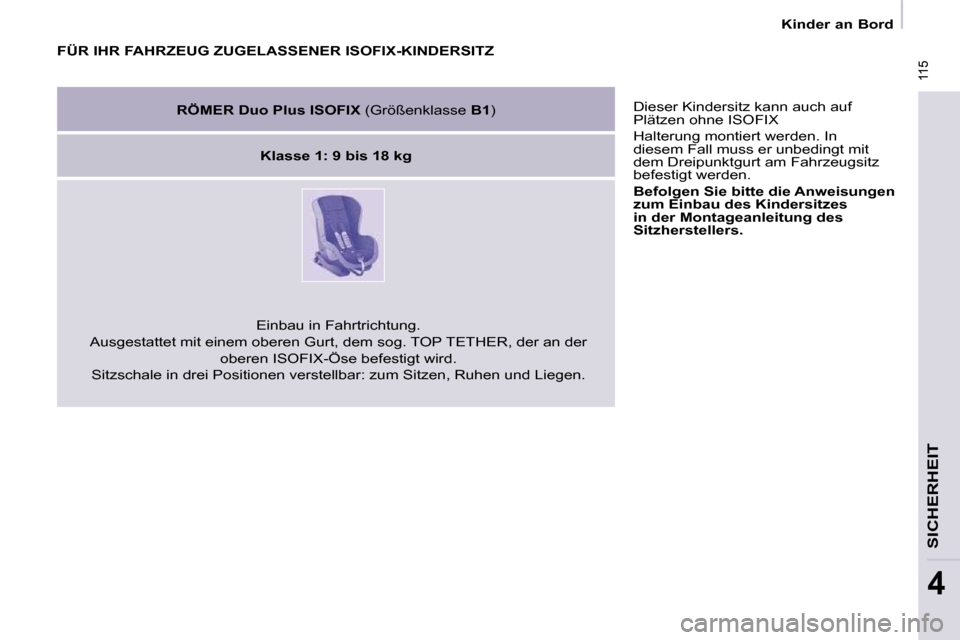

FÜR IHR FAHRZEUG ZUGELASSENER ISOFIX-KINDERSITZ
RÖMER Duo Plus ISOFIX (Größenklasse B1 )
Klasse 1: 9 bis 18 kg
Einbau in Fahrtrichtung.
Ausgestattet mit einem oberen Gurt, dem sog. TOP TETHER, der an der
oberen ISOFIX-Öse befestigt wird.
S i t z s c h a l e i n d r e i P o s i t i o n e n v e r s t e l l b a r : z u m S i t z e n , R u h e n u n d L i e g e n .
Page 108 of 197
116116

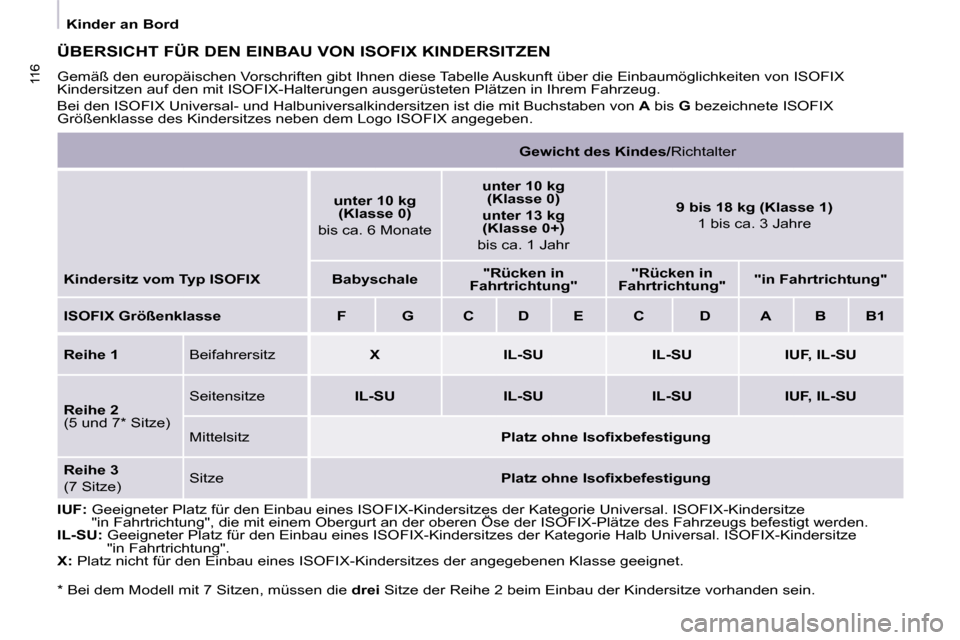

ÜBERSICHT FÜR DEN EINBAU VON ISOFIX KINDERSITZEN
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX
Kindersitzen auf den mit ISOFIX-Halterungen ausgerüsteten Plätze n in Ihrem Fahrzeug.
Bei den ISOFIX Universal- und Halbuniversalkindersitzen ist die mi t Buchstaben von A bis G bezeichnete ISOFIX
Größenklasse des Kindersitzes neben dem Logo ISOFIX angegeben.
Gewicht des Kindes/ Richtalter
unter 10 kg
(Klasse 0)
bis ca. 6 Monate
unter 10 kg
(Klasse 0)
unter 13 kg (Klasse 0+)
bis ca. 1 Jahr
9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
Kindersitz vom Typ ISOFIX Babyschale
"Rücken in
Fahrtrichtung"
"Rücken in
Fahrtrichtung"
"in Fahrtrichtung"
I S O F I X G r ö ß e n k l a s s e F G C D E C D A B B1
Reihe 1 Beifahrersitz X IL-SU IL-SU IUF, IL-SU
Reihe 2
(5 und 7 * Sitze) Seitensitze
IL-SU IL-SU IL-SU IUF, IL-SU
Mittelsitz P l a t z o h n e I s o fi x b e f e s t i g u n g
Reihe 3
(7 Sitze) Sitze
P l a t z o h n e I s o fi x b e f e s t i g u n g
IUF: Geeigneter Platz für den Einbau eines ISOFIX-Kindersitzes der Kat egorie Universal. ISOFIX-Kindersitze
"in Fahrtrichtung", die mit einem Obergurt an der oberen Öse de r ISOFIX-Plätze des Fahrzeugs befestigt werden.
IL-SU: Geeigneter Platz für den Einbau eines ISOFIX-Kindersitzes der Kat egorie Halb Universal. ISOFIX-Kindersitze
"in Fahrtrichtung".
X: Platz nicht für den Einbau eines ISOFIX-Kindersitzes der angegebe nen Klasse geeignet.
* Bei dem Modell mit 7 Sitzen, müssen die drei Sitze der Reihe 2 beim Einbau der Kindersitze vorhanden sein.
Kinder an Bord
Page 109 of 197
117
4
117
Kinder an Bord
EMPFEHLUNGEN FÜR
KINDERSITZE
Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes
bei einer Kollision.
Schnallen Sie den Sicherheitsgurt bzw.
die Gurte des Kindersitzes so fest, dass
möglichst wenig Spielraum zwischen dem
Körper des Kindes und dem Gurt besteht,
und zwar auch auf kurzen Strecken.
Achten Sie beim Einbau des Kindersitzes
in Fahrtrichtung darauf, dass er mit der
Lehne an die Lehne des Fahrzeugsitzes
anstößt und die Kopfstütze nicht im Weg
ist. Nur so ist der Sitz optimal montiert.
Wenn Sie die Kopfstütze ausbauen
müssen, achten Sie darauf, sie gut zu
verstauen oder zu befestigen, damit
sie bei einem heftigen Bremsmanöver
nicht zum Geschoss wird.
Kinder unter 10 Jahren dürfen nicht
in Fahrtrichtung auf dem Beifahrersitz
befördert werden, außer wenn die hinteren
Plätze bereits von anderen Kindern belegt
sind oder die Rücksitze nicht benutzt
werden können oder keine vorhanden sind.
Inaktivieren Sie den Beifahrerairbag,
wenn ein Kindersitz entgegen der
Fahrtrichtung dort eingebaut ist.
Andernfalls könnte das Kind beim
Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden.
L a s s e n S i e s i c h e r h e i t s h a l b e r :
-
niemals eines oder mehrere Kinder allein und
unbeaufsichtigt in einem Fahrzeug zurück,
- Kinder oder Tiere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück,
das voll in der Sonne steht,
- die Schlüssel nie in Reichweite von i m F a h r z e u g b e fi n d l i c h e n K i n d e r n . Einbau einer Sitzerhöhung
Der Schultergurt muss über die
Schulter des Kindes verlaufen, ohne
den Hals zu berühren.
Vergewissern Sie sich, dass der
Bauchgurt des Sicherheitsgurtes über
die Schenkel des Kindes verläuft.
P E U G E O T e m p fi e h l t I h n e n , e i n e
Sitzerhöhung mit Lehne zu benutzen,
die mit einer Gurtführung in
Schulterhöhe ausgestattet ist.
KINDERSICHERUNG
Die Kindersicherung macht ein Öffnen
der Seitentüren von innen unmöglich. Manuell
Ein Schild zeigt Ihnen an, wo sich die
K i n d e r s i c h e r u n g b e fi n d e t .
- Öffnen Sie die Tür vollständig über
den Druckpunkt hinaus.
- Legen Sie den Hebel an der hinteren Türkante um.
Elektrisch Bei eingeschalteter Zündung
auf diesen Knopf drücken.
Die Diode leuchtet auf.
A c h t u n g : D i e K i n d e r s i c h e r u n g
ist unabhängig von der
Zentralverriegelung.
Ziehen Sie immer den Zündschlüssel
ab, auch wenn Sie das Fahrzeug nur
kurzzeitig verlassen.
E s e m p fi e h l t s i c h , b e i j e d e m
Einschalten der Zündung zu prüfen, ob
die Kindersicherung aktiviert ist.
Im Falle eines heftigen Aufpralls
wird die elektrische Kindersicherung
automatisch deaktiviert.
Um einem versehentlichen Öffnen der
Türen vorzubeugen, benutzen Sie bitte
die "Kindersicherung".
Achten Sie darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel
offen stehen.
Rüsten Sie die hinteren Seitenfenster
mit Rollos aus, um Kleinkinder vor der
Sonne zu schützen.
Page 110 of 197
118
Anhänger ankuppeln D i e G e w i c h t e i m E i n z e l n e n fi n d e n
S i e i n d e n F a h r z e u g p a p i e r e n
( F a h r z e u g s c h e i n , . . . ) o d e r i m
A b s c h n i t t 8 , A b s a t z " G e w i c h t e " .
ANHÄNGER, WOHNWAGEN, BOOTSANHÄNGER ANKUPPELN
Verteilung der Lasten
V e r t e i l e n S i e d i e L a s t i m A n h ä n g e r s o ,
d a s s s i c h d i e s c h w e r s t e n G e g e n s t ä n d e
s o n a h e w i e m ö g l i c h a n d e r A c h s e
b e fi n d e n u n d d i e h ö c h s t z u l ä s s i g e
S t ü t z l a s t n i c h t ü b e r s c h r i t t e n w i r d .
Kühlung
B e i m Z i e h e n e i n e s A n h ä n g e r s a m B e r g
s t e i g t d i e K ü h l fl ü s s i g k e i t s t e m p e r a t u r . D a d e r V e n t i l a t o r e l e k t r i s c h a n g e t r i e b e n
w i r d , i s t s e i n e K ü h l k a p a z i t ä t n i c h t v o n
d e r M o t o r d r e h z a h l a b h ä n g i g .
L e g e n S i e d e s h a l b e i n e n h o h e n
G a n g e i n , u m d i e M o t o r d r e h z a h l z u
v e r r i n g e r n , u n d v e r l a n g s a m e n S i e d a s
T e m p o .
A c h t e n S i e a u f j e d e n F a l l b e s o n d e r s
a u f d i e T e m p e r a t u r d e r K ü h l fl ü s s i g k e i t .
Empfehlungen für den Fahrbetrieb
D a s a b g e s c h l e p p t e F a h r z e u g m u s s s i c h i m
F r e i l a u f b e fi n d e n : G a n g s c h a l t u n g i m L e e r l a u f .
