Peugeot Partner Tepee 2009 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: Partner Tepee, Model: Peugeot Partner Tepee 2009Pages: 195, PDF Dimensioni: 6.64 MB
Page 141 of 195
152
Dimensioni

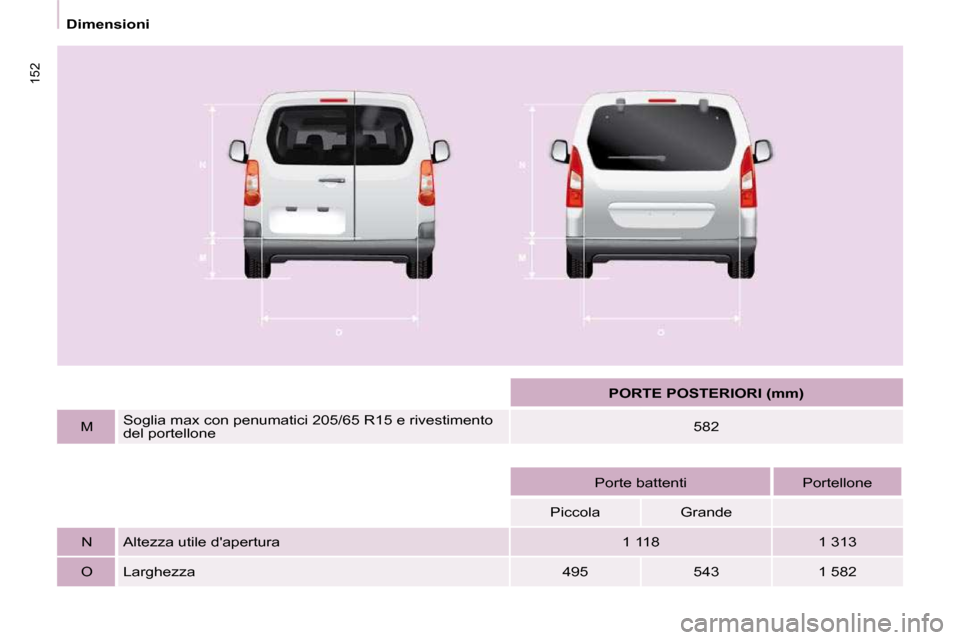

PORTE POSTERIORI (mm)
M Soglia max con penumatici 205/65 R15 e rivestimento
del portellone 582
Porte battenti Portellone
Piccola Grande
N Altezza utile d'apertura 1 118 1 313
O Larghezza 495 543 1 582
Page 142 of 195
153
Dimensioni
CARATTERISTICHE TECNICHE
8

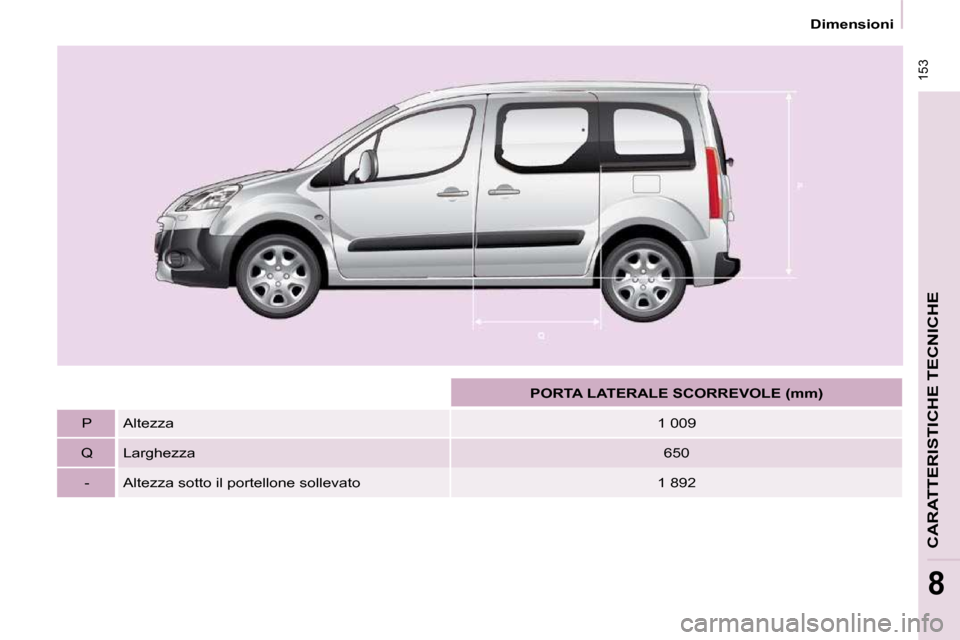

PORTA LATERALE SCORREVOLE (mm)
P Altezza 1 009
Q Larghezza 650
- Altezza sotto il portellone sollevato 1 892
Page 143 of 195
154

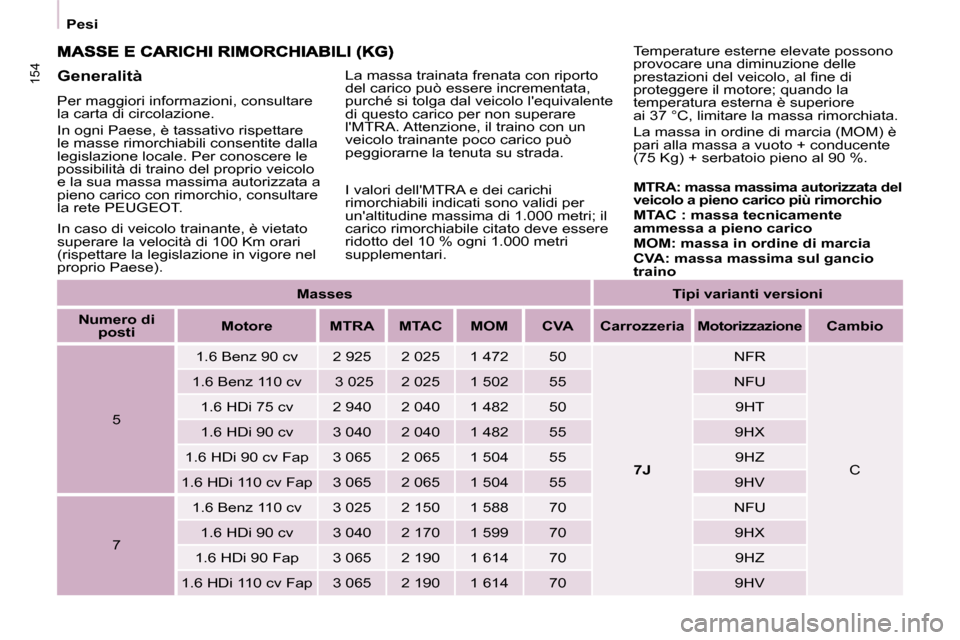

Pesi
Masses
Tipi varianti versioni
Numero di
posti
Motore MTRA MTAC MOM CVA Carrozzeria Motorizzazione Cambio
5 1.6 Benz 90 cv 2 925 2 025 1 472 50
7J NFR
C
1.6 Benz 110 cv 3 025 2 025 1 502 55
NFU
1.6 HDi 75 cv 2 940 2 040 1 482 50 9 HT
1.6 HDi 90 cv 3 040 2 040 1 482 55 9 HX
1.6 HDi 90 cv Fap 3 065 2 065 1 504 55 9HZ
1.6 HDi 110 cv Fap 3 065 2 065 1 504 55 9HV
7 1.6 Benz 110 cv 3 025 2 150 1 588 70 N
FU
1.6 HDi 90 cv 3 040 2 170 1 599 70 9 HX
1.6 HDi 90 Fap 3 065 2 190 1 614 70 9HZ
1.6 HDi 110 cv Fap 3 065 2 190 1 614 70 9HV
Generalità
Per maggiori informazioni, consultare
la carta di circolazione.
In ogni Paese, è tassativo rispettare
le masse rimorchiabili consentite dalla
legislazione locale. Per conoscere le
possibilità di traino del proprio veicolo
e la sua massa massima autorizzata a
pieno carico con rimorchio, consultare
la rete PEUGEOT. La massa trainata frenata con riporto
del carico può essere incrementata,
purché si tolga dal veicolo l'equivalente
di questo carico per non superare
l'MTRA. Attenzione, il traino con un
veicolo trainante poco carico può
peggiorarne la tenuta su strada.
MTRA: massa massima autorizzata del
veicolo a pieno carico più rimorchio
MTAC : massa tecnicamente
ammessa a pieno carico
MOM: massa in ordine di marcia
CVA: massa massima sul gancio
traino
In caso di veicolo trainante, è vietato
superare la velocità di 100 Km orari
(rispettare la legislazione in vigore nel
proprio Paese). Temperature esterne elevate possono
provocare una diminuzione delle
p r e s t a z i o n i d e l v e i c o l o , a l fi n e d i
proteggere il motore; quando la
temperatura esterna è superiore
ai 37 °C, limitare la massa rimorchiata.
La massa in ordine di marcia (MOM) è
pari alla massa a vuoto + conducente
(75 Kg) + serbatoio pieno al 90 %.
I valori dell'MTRA e dei carichi
rimorchiabili indicati sono validi per
un'altitudine massima di 1.000 metri; il
carico rimorchiabile citato deve essere
ridotto del 10 % ogni 1.000 metri
supplementari.
Page 144 of 195
155
CARATTERISTICHE TECNICHE
8

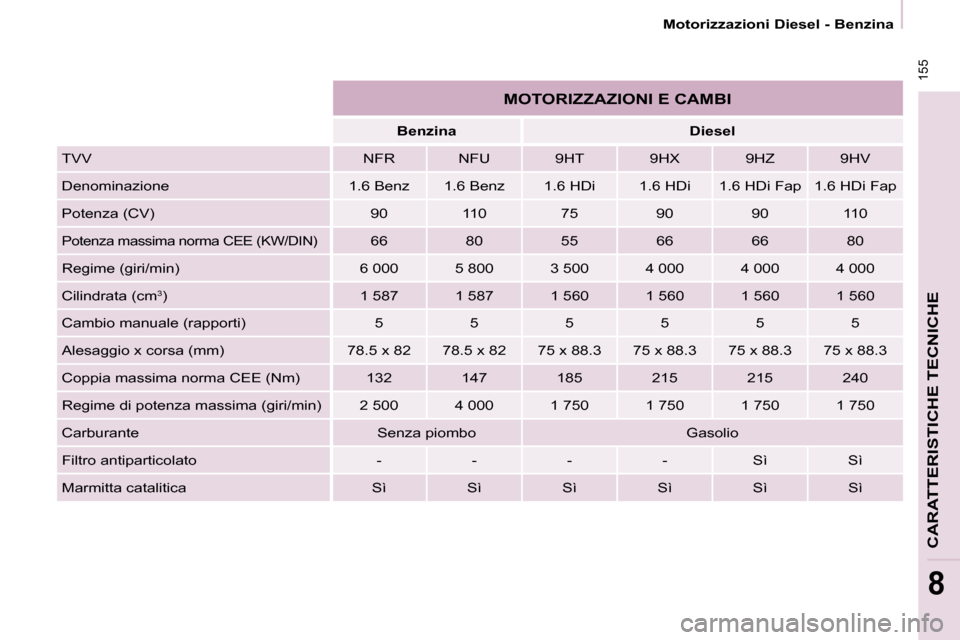

Motorizzazioni Diesel - Benzina
MOTORIZZAZIONI E CAMBI
Benzina Diesel
TVV NFR NFU 9HT 9HX 9HZ 9HV
Denominazione 1.6 Benz 1.6 Benz 1.6 HDi 1.6 H Di 1.6 HDi Fap 1.6 HDi Fap
Potenza (CV) 90 110 75 90 90 110
Potenza massima norma CEE (KW/DIN) 66 80 55 66 66 80
Regime (giri/min) 6 000 5 800 3 500 4 000 4 000 4 000
Cilindrata (cm 3
) 1 587 1 587 1 560 1 560 1 560 1 5 60
Cambio manuale (rapporti) 5 5 5 5 5 5
Alesaggio x corsa (mm) 78.5 x 82 78.5 x 82 75 x 88.3 75 x 88.3 75 x 88.3 75 x 88.3
Coppia massima norma CEE (Nm) 132 147 185 215 2 15 240
Regime di potenza massima (giri/min) 2 500 4 000 1 7 50 1 750 1 750 1 750
Carburante Senza piombo Gasolio
Filtro antiparticolato - - - - Sì Sì
Marmitta catalitica Sì Sì Sì Sì Sì Sì
Page 145 of 195
156
Motorizzazioni Diesel - Benzina
Benzina Diesel
TVV NFR NFU 9HT 9HX 9HZ 9HV
Denominazione 1.6 Benz 1.6 Benz 1.6 HDi 1.6 H Di 1.6 HDi Fap 1.6 HDi
Potenza (cv) 90 110 75 90 90 110
Percorso urbano (l/100 km) 10,8 10,8 7 7 6,8 6,8
Percorso extra-urbano (l/100 km) 6,8 6,8 5 5 4,9 4,9
Percorso misto (l/100 km) 8,2 8,2 5,7 5,7 5,6 5,6
Emissione massica di CO 2 (g/km) 195 195 150 150 147 147
I consumi qui indicati corrispondono ai valori comunicati al mo mento della stampa. Questi valori di consumi sono elaborati
s e g u e n d o l a D i r e t t i v a 8 0 / 1 2 6 8 / C E E . P o s s o n o v a r i a r e i n f u n z i o n e d e l t i p o d i g u i d a , d e l l e c o n d i z i o n i d e l t r a f fi c o , d e l l e
condizioni meteorologiche, del carico del veicolo, della manut enzione del veicolo e dell'utilizzo degli accessori.
CONSUMI
Page 146 of 195
157
CARATTERISTICHE TECNICHE
8
Motorizzazioni Diesel - Benzina
La qualità del carburante utilizzato per i motori a ben zina
I motori a benzina sono perfettamente compatibili con i bio carburanti benzina di tipo E5 (contenenti il 5 % di etanolo),
conformi con la norma europea EN 228.
I c a r b u r a n t i d i t i p o E 8 5 ( c o n t e n e n t i fi n o a l l ' 8 5 % d i e t a n o l o ) s o n o e s c l u s i v a m e n t e r i s e r v a t i a i v e i c o l i c o m m e r c i a l i z z a t i p e r
questo tipo di carburante (veicoli BioFlex). La qualità di et anolo deve rispettare la norma europea EN 15376.
P e r i l B r a s i l e v e n g o n o c o m m e r c i a l i z z a t i v e i c o l i s p e c i fi c i , c h e f u n z i o n a n o c o n c a r b u r a n t i c o n t e n e n t i fi n o a l 1 0 0 % d i e t a n o l o
(tipo E100).
La qualità del carburante utilizzato per i motori Diese l
I motori Diesel sono perfettamente compatibili con i biocarbu ranti conformi con gli standard europei attuali e futuri
(gasolio che rispetta la norma EN 590 miscelato con un biocarburan te che rispetta la norma EN 14214) che possono
e s s e r e d i s t r i b u i t i ( p o s s i b i l i t à d i i n t e g r a r v i fi n o a l 7 % d i E s t e r e M e t i l i c o d i A c i d o G r a s s o ) .
L’uso di qualsiasi altro tipo di (bio)carburante (oli vegetal i o animali, nafta ad uso domestico, ecc.) è rigorosamente vieta to
(rischio di danneggiare il motore e il circuito di carburante).
Page 147 of 195
158

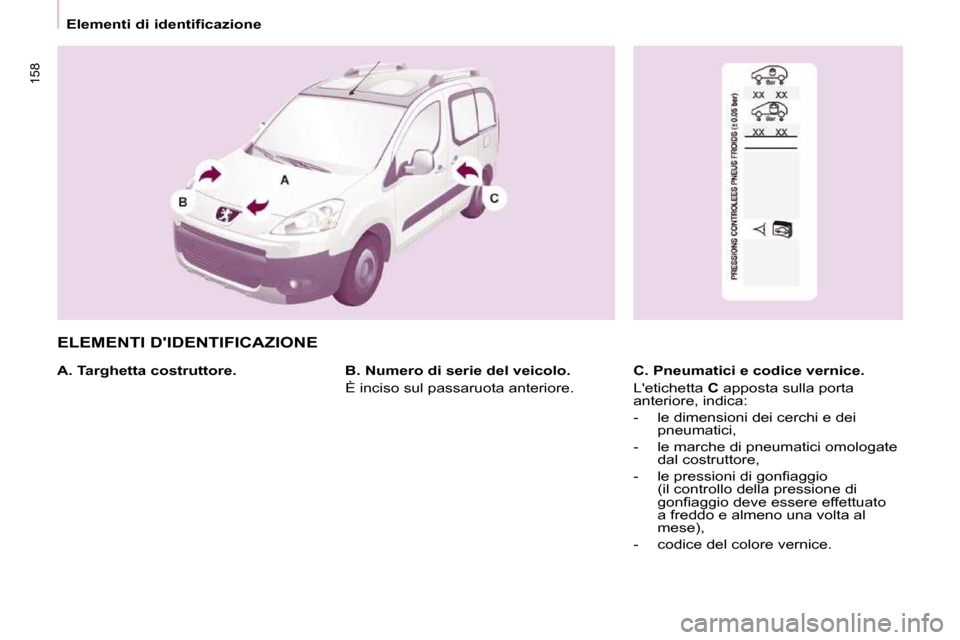

Elementi di identificazione
ELEMENTI D'IDENTIFICAZIONE
A. Targhetta costruttore. C. Pneumatici e codice vernice.
L'etichetta C apposta sulla porta
anteriore, indica:
- le dimensioni dei cerchi e dei pneumatici,
- le marche di pneumatici omologate dal costruttore,
- l e p r e s s i o n i d i g o n fi a g g i o (il controllo della pressione di
g o n fi a g g i o d e v e e s s e r e e f f e t t u a t o
a freddo e almeno una volta al
mese),
- codice del colore vernice.
B. Numero di serie del veicolo.
È inciso sul passaruota anteriore.
Page 148 of 195
9.1

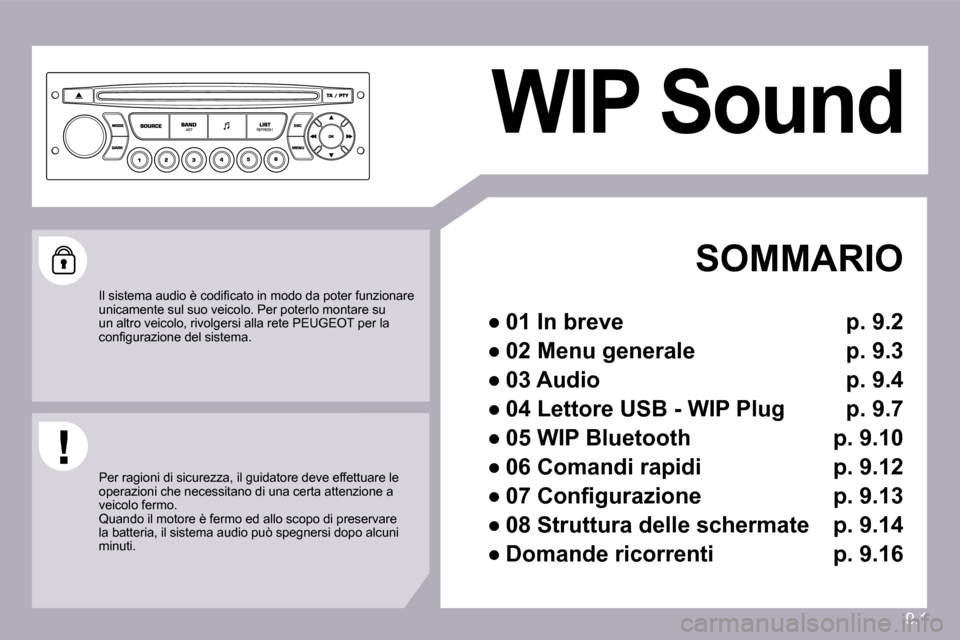

WIP Sound
SOMMARIO
Page 149 of 195
9.2
1 1
2 2
1 0 1 0 1 1 1 1
1 3 1 3 1 4 1 4 1 5 1 5
3 3 4 4 5 5 6 6 7 7 8 8 9 9
1 2 1 2
0 1 I N B R E V E
1 . A c c e n s i o n e / S p e g n i m e n t o e r e g o l a z i o n e d e l v o l u m e .
2 . E s p u l s i o n e d e l C D .
3 . S e l e z i o n e d e l l a m o d a l i t à d i v i s u a l i z z a z i o n e d e l d i s p l a y : f u n z i o n i a u d i o ( A U D I O ) , C o m p u t e r d i b o r d o ( T R I P ) e T e l e f o n o ( T E L ) .
4 . S e l e z i o n e d e l l a m o d a l i t à : r a d i o , C D a u d i o / C D M P 3 , c a m b i a C D , U S B , c o n n e s s i o n e J a c k , S t r e a m i n g .
5 . S e l e z i o n e d e l l e g a m m e d ' o n d a F M 1 , F M 2 , F M a s t e A M .
6 . R e g o l a z i o n e d e l l e o p z i o n i a u d i o : b a l a n c e a n t e r i o r e / p o s t e r i o r e , s i n i s t r a / d e s t r a , l o u d n e s s , a c u s t i c h e m u s i c a l i .
7 . V i s u a l i z z a z i o n e d e l l a l i s t a d e l l e s t a z i o n i l o c a l i , d e i b r a n i d e l C D o d e l l e c a r t e l l e M P 3
8 . A b b a n d o n a r e l ' o p e r a z i o n e i n c o r s o .
9 . A t t i v a z i o n e / D i s a t t i v a z i o n e d e l l a f u n z i o n e T A ( I n f o T r a f fi c o ) . P r e s s i o n e p r o l u n g a t a : a c c e s s o a l l a m o d a l i t à P T Y ( T i p i d i P r o g r a m m i r a d i o ) .
1 0 . C o n f e r m a .
1 1 . R i c e r c a a u t o m a t i c a c r e s c e n t e / d e c r e s c e n t e d i f r e q u e n z e . S e l e z i o n e b r a n o C D M P 3 o U S B p r e c e d e n t e / s u c c e s s i v o .
1 2 . S e l e z i o n e c r e s c e n t e / d e c r e s c e n t e d i f r e q u e n z e . S e l e z i o n e C D p r e c e d e n t e / s u c c e s s i v o . S e l e z i o n e c a r t e l l a M P 3 p r e c e d e n t e / s u c c e s s i v a . S e l e z i o n e c a r t e l l a / g e n e r e / a r t i s t a / p l a y l i s t p r e c e d e n t e / s u c c e s s i v a d e l l e t t o r e U S B .
1 3 . V i s u a l i z z a z i o n e d e l m e n u g e n e r a l e .
1 4 . T a s t i d a 1 a 6 : S e l e z i o n e s t a z i o n e r a d i o m e m o r i z z a t a . S e l e z i o n e C D n e l c a m b i a C D . P r e s s i o n e p r o l u n g a t a : m e m o r i z z a z i o n e d i u n a s t a z i o n e .
1 5 . I l t a s t o D A R K m o d i fi c a l a v i s u a l i z z a z i o n e d e l l o s c h e r m o p e r u n m a g g i o r c o n f o r t d i g u i d a n o t t u r n a . 1 ª p r e s s i o n e : i l l u m i n a z i o n e s o l o d e l l a f a s c i a s u p e r i o r e . 2 ª p r e s s i o n e : v i s u a l i z z a z i o n e s c h e r m o n e r o . 3 ª p r e s s i o n e : r i t o r n o a l l a v i s u a l i z z a z i o n e s t a n d a r d .
Page 150 of 195
9 . 3

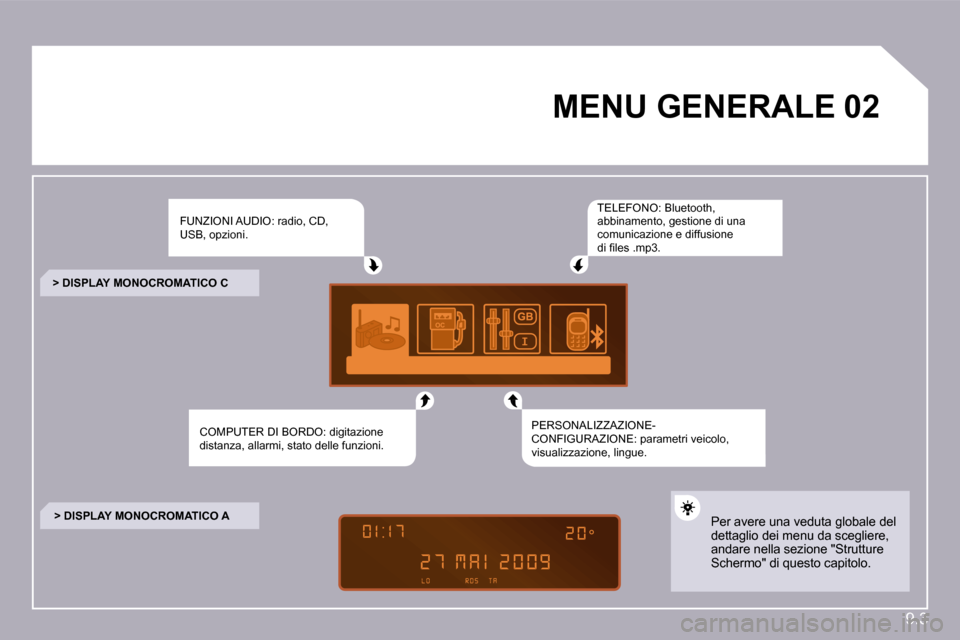

0 2 M E N U G E N E R A L E
F U N Z I O N I A U D I O : r a d i o , C D , U S B , o p z i o n i .
C O M P U T E R D I B O R D O : d i g i t a z i o n e d i s t a n z a , a l l a r m i , s t a t o d e l l e f u n z i o n i .
T E L E F O N O : B l u e t o o t h , a b b i n a m e n t o , g e s t i o n e d i u n a c o m u n i c a z i o n e e d i f f u s i o n e d i fi l e s . m p 3 .
P E R S O N A L I Z Z A Z I O N E - C O N F I G U R A Z I O N E : p a r a m e t r i v e i c o l o , v i s u a l i z z a z i o n e , l i n g u e .
> D I S P L A Y M O N O C R O M A T I C O C
> D I S P L A Y M O N O C R O M A T I C O A P e r a v e r e u n a v e d u t a g l o b a l e d e l d e t t a g l i o d e i m e n u d a s c e g l i e r e , a n d a r e n e l l a s e z i o n e " S t r u t t u r e S c h e r m o " d i q u e s t o c a p i t o l o .
