Toegang tot de auto
VOORDAT U GAAT RIJDEN
2
GIRAFON
Deze dakklep achter is alleen mogelijk
bij uitvoeringen met achterdeuren.
Openen van de girafon:
- til het zwarte hendeltje van de kap omhoog,
- duw de girafon voorzichtig naar beneden en maak de haak los,
- trek de girafon omhoog,
- open de girafon tot voorbij het zware punt om hem te blokkeren
met de steunen.
Sluiten van de girafon:
- controleer of de steunstang goed is vergrendeld,
- laat de girafon zakken,
- pak, terwijl u de girafon naar beneden duwt, de twee ringen van
de veer vast en zet de haak op zijn
plaats, Steunstang
U heeft de beschikking over een
steunstang voor het vervoer van lange
stukken na het openen van de girafon.
Klap de steunstang neer door de
hendel omhoog te zetten.
Breng het uiteinde van de stang naar
de achterdeursponning.
Houd de te vervoeren lange
voorwerpen met één hand vast, til
ze op en zet met de andere hand de
steunstang terug.
Controleer of deze goed is vergrendeld
door de handgreep naar beneden te
duwen tot voorbij het zware punt en zet
de lading stevig vast. De achterbumpers zijn versterkt
voor het gebruik als treeplank bij
het instappen in de laadruimte.
Ga nooit rijden als de steunstang niet
op zijn plaats zit.
De achterdeuren kunnen alleen
worden vergrendeld als de
steunstang is geplaatst.
Let bij het rijden met geopende
girafon op wegen met een beperkte
doorrijhoogte.
Laat geen belading tegen de
achterdeuren rusten.
Respecteer de wettelijke voorschriften
om medeweggebruikers op de
uítstekende belading te attenderen.
De steunen opzij kunnen worden
gebruikt als bevestigingspunten.
- laat het zwarte hendeltje zakken
om de girafon te vergrendelen.
Door de girafon te vergrendelen, wordt
deze goed op het rubber geplaatst
waardoor een juiste afdichting, zonder
bijgeluiden, is gegarandeerd.

26
Toegang tot de auto
CENTRALE VERGRENDELING Druk één keer op de
schakelaar om de complete
auto te vergrendelen, als alle
portieren zijn gesloten.
Druk nogmaals op de schakelaar om
de complete auto te ontgrendelen.
De schakelaar werkt niet als de auto
van buitenaf is vergrendeld met de
afstandsbediening of met de sleutel in
het portierslot.
De portieren kunnen altijd van
binnenuit worden geopend.
Verklikkerlampje geopende portieren
Het lampje van de schakelaar:
- knippert als de portieren zijn
vergrendeld bij stilstaande auto en
afgezette motor,
- gaat branden als de portieren zijn vergrendeld en als het contact
wordt aangezet. Anti-overvalsysteem
Controleer als dit lampje
brandt of alle deuren van uw
auto goed zijn gesloten.
Vergrendeling tijdens het rijden
Dit systeem vergrendelt alle portieren
zodra sneller wordt gereden dan
ongeveer 10 km/h. U kunt dat horen
aan het kenmerkende geluid van
de centrale vergrendeling. Op het
middenpaneel van het dashboard gaat
het lampje van de schakelaar branden.
Als vervolgens een van de portieren
wordt geopend, worden alle portieren
weer ontgrendeld.
In het geval van een ernstige aanrijding
worden de portieren automatisch
ontgrendeld, zodat de hulpdiensten
de portieren van de auto van buitenaf
kunnen openen.
Activeren/deactiveren
van de functie
Houd bij aangezet contact
deze knop lang ingedrukt
om de functie te activeren of
deactiveren.

VOORDAT U GAAT RIJDEN
22
Cockpit
INSTRUMENTENPANEEL Displays
COCKPIT
Displays
De informatie die op het
instrumentenpaneel wordt weergegeven
hangt af van de uitrusting van de auto.
Klokken

1. Kilometer-/mijlenteller.

2. Display.

3. Brandstofniveaumeter,
koelvloeistoftemperatuurmeter.

4. Toerenteller.

5. Nulstelling dagteller/
onderhoudsindicator.

6. Dimmer dashboardverlichting. - Snelheidsbegrenzer/-regelaar.
- Afgelegde afstand in km/mijl.
- Onderhoudsindicator,
motorolieniveaumeter, kilometer-/
mijlenteller.
- Water in brandstoffi lter.
- Voorgloeien diesel.

28
Cockpit Middenconsole met display

Instrumentenpaneel zonder display
- rechtsom draaien: uren verhogen (houd de knop naar rechts om
de tijd in een sneller tempo in te
stellen),
- linksom draaien: tijdsaanduiding in 24H of 12H,
- rechtsom draaien: 24H of 12H selecteren,
- linksom draaien: ingestelde tijd bevestigen.
Als er ongeveer 30 seconden geen
handelingen worden uitgevoerd,
verschijnt de huidige weergave.
TIJD INSTELLEN
Raadpleeg om de op het display
weergegeven tijd en datum in te
stellen in de rubriek 9 het gedeelte
"Datum en tijd instellen".
Middenconsole zonder display
De tijdweergave is afhankelijk
van de uitvoering. De toegang
tot de Datum is alleen actief
als de datum geheel in letters
wordt weergegeven (volgens
uitvoering).
Met de knop aan de
linkerzijde kan het klokje
worden ingesteld door de
handelingen in onderstaande
volgorde uit te voeren:
- linksom draaien: de minuten knipperen,
- rechtsom draaien: minuten verhogen (houd de knop naar
rechts om de tijd in een sneller
tempo in te stellen),
- linksom draaien: de uren knipperen,

29
VOORDAT U GAAT RIJDEN
22
Cockpit
VERKLIKKERLAMPJES
Bij elke start gaat een aantal verklikkerlampjes branden ter con trole. Deze lampjes gaan meteen weer uit. Als een
verklikkerlampje bij draaiende motor blijft branden of gaat kni pperen, wordt het een waarschuwing. Dit kan gebeuren in
combinatie met een geluidssignaal en een melding op het d isplay.
Negeer deze waarschuwingen niet.

Verklikkerlampje status signaleert Oplossing - actie

STOP
brandt, in
combinatie
met een ander
verklikkerlampje
en een melding
op het scherm.
ernstige storingen met
betrekking tot de functies
"Remvloeistofniveau",
"Motoroliedruk
en -temperatuur",
"Koelvloeistoftemperatuur",
"Elektronische
remdrukregelaar",
"Stuurbekrachtiging".
Stop onmiddellijk en zet het contact af. Laat
uw auto controleren door het PEUGEOT-
netwerk .

Handrem/
Remvloeistofniveau/
REF
brandt. handrem aangetrokken of
niet goed losgezet. Zet de handrem los, het verklikkerlampje zal
uitgaan.
brandt. een te laag vloeistofniveau. Vul de door PEUGEOT voorgeschreven
remvloeistof bij.
blijft branden,
ondanks correct
niveau, in
combinatie met het
verklikkerlampje ABS. een storing in
de elektronische
remdrukregelaar (REF).
Stop onmiddellijk en zet het contact af.Laat
uw auto controleren door het PEUGEOT-
netwerk.

Motoroliedruk en
motorolietemperatuur
gaat branden
tijdens het
rijden. onvoldoende druk of te
hoge temperatuur. Zet de auto stil, zet het contact af en laat de mo
torolie
afkoelen. Controleer het motorolieniveau met de
peilstok. Zie in rubriek 6 het gedeelte "Niveaus".
blijft branden,
ondanks
correct niveau. een ernstige storing. Laten controleren door het PEUGEOT net
werk.

30

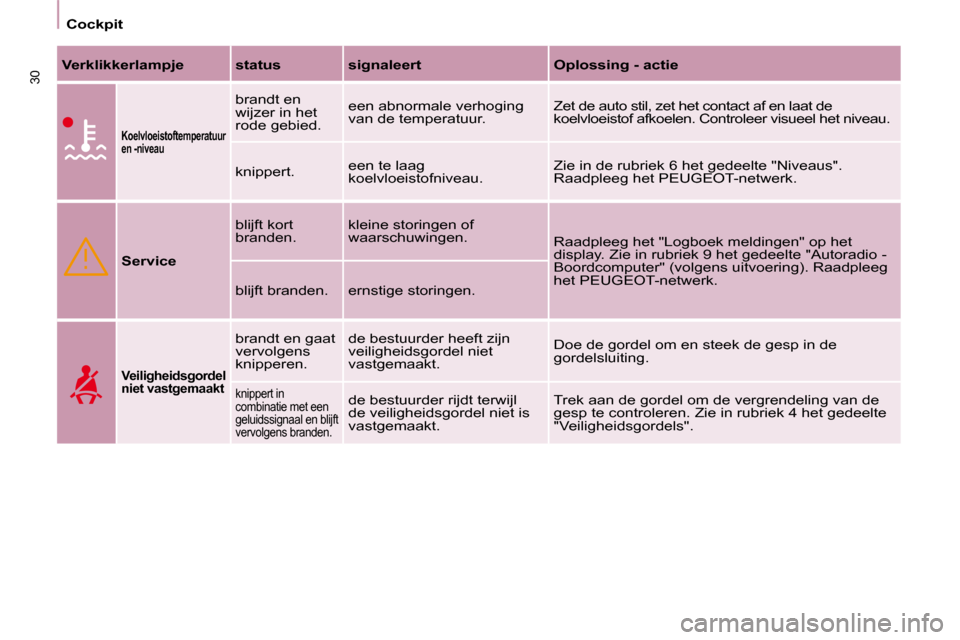

Cockpit

Verklikkerlampje status signaleert Oplossing - actie

Koelvloeistoftemperatuur
en -niveau
brandt en
wijzer in het
rode gebied. een abnormale verhoging
van de temperatuur.
Zet de auto stil, zet het contact af en laat de
koelvloeistof afkoelen. Controleer visueel het nive
au.
knippert. een te laag
koelvloeistofniveau. Zie in de rubriek 6 het gedeelte "Niveaus".
Raadpleeg het PEUGEOT-netwerk.

Service blijft kort
branden.
kleine storingen of
waarschuwingen.
Raadpleeg het "Logboek meldingen" op het
display. Zie in rubriek 9 het gedeelte "Autoradio -
Boordcomputer" (volgens uitvoering). Raadpleeg
het PEUGEOT-netwerk.
blijft branden. ernstige storingen.

Veiligheidsgordel
niet vastgemaakt
brandt en gaat
vervolgens
knipperen. de bestuurder heeft zijn
veiligheidsgordel niet
vastgemaakt.
Doe de gordel om en steek de gesp in de
gordelsluiting.
knippert in
combinatie met een
geluidssignaal en blijft
vervolgens branden. de bestuurder rijdt terwijl
de veiligheidsgordel niet is
vastgemaakt. Trek aan de gordel om de vergrendeling van de
gesp te controleren. Zie in rubriek 4 het gedeelte
"Veiligheidsgordels".

31
VOORDAT U GAAT RIJDEN
22
Cockpit

Verklikkerlampje status signaleert Oplossing - actie

Airbag vóór/
zij-airbag knippert of
blijft branden.
een defecte airbag. Laat het systeem onmiddellijk controleren door
het PEUGEOT-netwerk. Zie in de rubriek 4 het
gedeelte "Airbags".

Uitschakeling
airbag vóór aan
passagierszijde brandt. de airbag is handmatig
uitgeschakeld en er is een
kinderzitje geplaatst met de
rug in de rijrichting. Zie in rubriek 4 het gedeelte "Airbags - kinderen
aan boord".

Laag
brandstofniveau
brandt en
wijzer in het
rode gebied. Als het lampje gaat branden
zit er nog ongeveer 8 liter
brandstof in de tank,
afhankelijk van uw rijstijl en
het type motor.
Vul de brandstoftank bij de eerstvolgende gelegenh
eid om
te voorkomen dat u stil komt te staan.
Het lampje gaat, elke keer als u het contact aanze t,
branden totdat u de brandstoftank voldoende bijgevu ld
hebt.
Inhoud brandstoftank: ongeveer 60 liter.
Rijd de trank nooit helemaal leeg, dit zou tot sto ringen in de
emissieregeling en/of het inspuitsysteem kunnen lei den.
knippert. onderbreking van de
brandstoftoevoer ten gevolge
van een ernstige aanrijding. Herstel de brandstoftoevoer. Zie in rubriek 6 het
gedeelte "Brandstof".

Emissieregeling
EOBD knippert of
blijft branden. storing in het systeem. De katalysator kan beschadigd raken. Laat uw
auto controleren door het PEUGEOT-netwerk.

Laden accu brandt.
een storing in het
laadcircuit. Controleer de accupolen. Zie in de rubriek 7 het
gedeelte "Accu".
knippert. het overgaan naar de
waakfase van de actieve
functies (eco-mode). Zie in rubriek 7 het gedeelte "Accu".
blijft branden
ondanks
controle. een storing in een elektrisch
circuit, de ontsteking of het
brandstofsysteem.
Laten controleren door het PEUGEOT netwerk.

ABS
32
Cockpit

Verklikkerlampje status signaleert Oplossing - actie

Stuurbekrachtiging brandt. een storing in het systeem. De conventionele werking van de stuurinrichting,
zonder bekrachtiging, blijft behouden. Laat uw
auto controleren door het PEUGEOT-netwerk.

Geopend
portier brandt in
combinatie
met melding
op het display. een niet goed gesloten
portier.
Controleer of alle portieren goed zijn gesloten.

ABS blijft branden. een storing in het
antiblokkeersysteem. De conventionele werking van het remsysteem,
zonder bekrachtiging, blijft behouden.
Het PEUGEOT netwerk raadplegen.

ESP knippert.
een ingreep van de ASR of
het ESP. Dit systeem verdeelt de aandrijfkracht optimaal
over de wielen en verbetert zo de koersvastheid
van de auto. Zie in de rubriek 4 het gedeelte
"Veilig rijden".
blijft branden. een storing in het
systeem. Bijv.: een te lage
bandenspanning. Controleer de bandenspanning. Raadpleeg het
PEUGEOT-netwerk. (Wielsensor, hydraulisch
regelorgaan, ...).
blijft branden in
combinatie met het
verklikkerlampje
van de knop (op
het dashboard). dat het systeem is
uitgeschakeld op verzoek
van de bestuurder. Het systeem is uitgeschakeld en wordt
automatisch weer ingeschakeld zodra de
snelheid boven de 50 km/h komt of na het
indrukken van de knop (op het dashboard).

33
VOORDAT U GAAT RIJDEN
22
Cockpit

Verklikkerlampje status signaleert Oplossing - actie

Roetfi lter brandt. een storing in het roetfi lter
(niveau dieseladditief, kans
op verstopping, ...). Laat het fi lter controleren bij het PEUGEOT-
netwerk. Rubriek 6, onderdeel "Niveaus".

Dimlicht/
verlichting
overdag
brandt.
een handmatig geselecteerde
stand of het automatisch
inschakelen van de verlichting. Draai de ring van de lichtschakelaar in de tweede
stand.
het inschakelen van de verlichting
zodra het contact wordt aangezet:
verlichting overdag (volgens land
van bestemming). Zie in de rubriek 3 het gedeelte
"Stuurkolomschakelaars".

Grootlicht dat u de hendel naar u toe
trekt. Trek de hendel naar u toe om over te schakelen
naar dimlicht.

Richtingaanwijzers knippert in
combinatie met
geluidssignaal. het inschakelen van de
richtingaanwijzers met de
lichtschakelaar links van het
stuurwiel.
Rechts: beweeg de hendel omhoog.
Links: beweeg de hendel omlaag.

Mistlampen
vóór brandt. dat de functie handmatig is
geselecteerd. De mistlampen werken uitsluitend als het
parkeerlicht of dimlicht is ingeschakeld.

Mistachterlichten brandt. dat de functie handmatig is
geselecteerd. De mistachterlichten werken uitsluitend als het
parkeerlicht of dimlicht is ingeschakeld. Schakel
de mistachterlichten uit als het zicht meer dan
50 m bedraagt. Laat u ze branden, dan kunt u
medeweggebruikers verblinden en het risico lopen
te worden bekeurd.

34
Cockpit

Pictogram op het
display
status signaleert Oplossing - actie

Snelheidsregelaar brandt. dat de snelheidsregelaar is
geselecteerd Handmatig selecteren. Zie in de rubriek 3 het
gedeelte "Stuurkolomschakelaars".

Snelheidsbegrenzer brandt. dat de snelheidsbegrenzer
is geselecteerd. Handmatig selecteren. Zie in de rubriek 3 het
gedeelte "Stuurkolomschakelaars".

Voorgloeien
dieselmotor brandt. dat voorgloeien van de
dieselmotor noodzakelijk is
(koude omstandigheden). Wacht tot het lampje uit is alvorens de motor te
starten.

Water in het
brandstoffi lter brandt in
combinatie
met melding
op het display. de aanwezigheid van water
in het brandstoffi lter. Laat het fi lter onmiddellijk aftappen door het
PEUGEOT-netwerk. Zie in de rubriek 6 het
gedeelte "Controles".
Volgens land van bestemming.

Onderhoudssleutel brandt. een bijna verstreken
onderhoudsinterval. Zie het overzicht met controlepunten in het
onderhoudsboekje. Maak een afspraak voor een
onderhoudscontrole bij het PEUGEOT-netwerk.

Klok knippert. het instellen van de tijd. Gebruik de linkerknop van het instrumentenpaneel.
Raadpleeg in de rubriek 2 het gedeelte "Cockpit".
