Peugeot Partner Tepee 2010 Handleiding (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: Partner Tepee, Model: Peugeot Partner Tepee 2010Pages: 210, PDF Size: 7.16 MB
Page 1 of 210
6a6b2b
2a
4
2a
6a
2b
6b
4
6
Exterieur
17 126 133
Verklaring
: verwijzing rubriek
: verwijzing bladzijde
21
Sleutel - Afstandsbediening
Volledige ontgrendeling van de
auto.
Volledige vergrendeling van de
auto.
Motorkap openen Wees oplettend bij alle
werkzaamheden onder de
motorkap.
Til de motorkap met één hand
iets op en steek uw andere
hand met de palm omlaag naar
beneden, zodat u gemakkelijk
toegang hebt tot de haak. Zet
de motorkapsteun vast in de
hiervoor bestemde opening om
de motorkap geopend te houden.
Om de goede werking van de
auto te kunnen garanderen, is het
niet toegestaan de motorruimte te
reinigen met een hogedrukreiniger.
Schuifdeur
Trek de handgreep naar u toe en
schuif de deur naar achteren tot
voorbij het zware punt.
Brandstoftankklep geopend Als de
brandstoftankklep
geopend is,
verhindert een
mechanisch
systeem het
openen van de
schuifdeur links. 104
"Grip Control"
De antislipfunctie "GRIP CONTROL" verbetert
de trekkracht van de auto op een ondergrond
van sneeuw, modder en zand.
Page 2 of 210
4
2c
2e7b
7a
2d
2d
7a
7b
2c
2e
4
7
1
IN EEN OOGOPSLAG
Exterieur
23
25
Girafon
De girafon is alleen mogelijk in
combinatie met achterdeuren.
Lampen vervangen 142
136,
137
Reservewiel en
bandenreparatieset
Achterdeuren
Achterklep en achterruit
Trek aan de lus om de
achterklep te sluiten.
Druk d eklep vervolgens goed
dicht.
22
Asymmetrisch (2/3 - 1/3).
Met behulp van de vergrendeling
kan de kleine achterdeur geopend
blijven tijdens het rijden, terwijl de
grote achterdeur gesloten blijft.
Dankzij deze voorziening
bedraagt de openingshoek van
de achterdeuren circa 180°.
Parkeerhulp 100
Page 3 of 210
8
Interieur

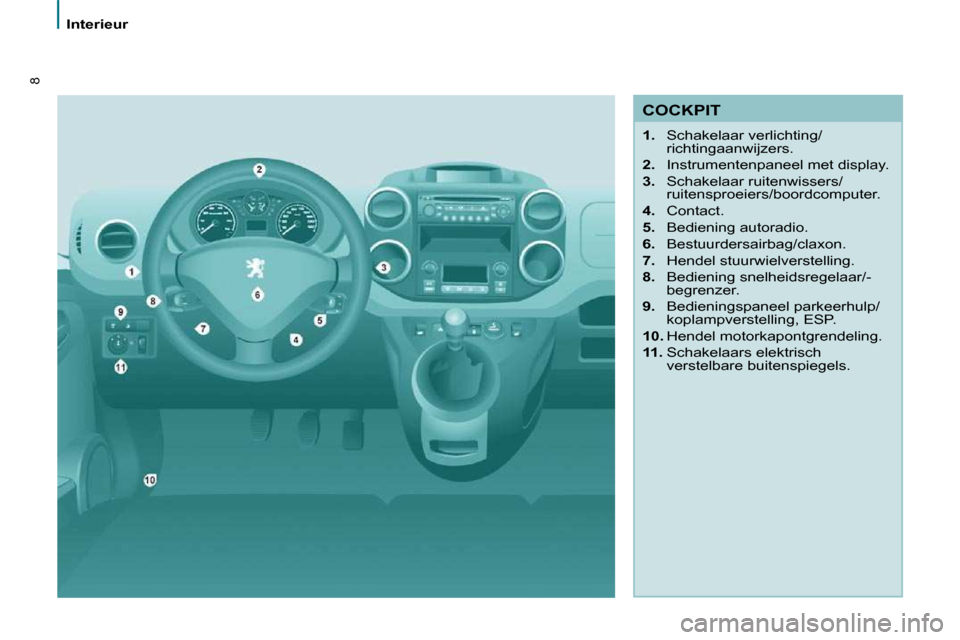

COCKPIT
1. Schakelaar verlichting/
richtingaanwijzers.
2. Instrumentenpaneel met display.
3. Schakelaar ruitenwissers/
ruitensproeiers/boordcomputer.
4. Contact.
5. Bediening autoradio.
6. Bestuurdersairbag/claxon.
7. Hendel stuurwielverstelling.
8. Bediening snelheidsregelaar/-
begrenzer.
9. Bedieningspaneel parkeerhulp/
koplampverstelling, ESP.
10. Hendel motorkapontgrendeling.
11. Schakelaars elektrisch
verstelbare buitenspiegels.
Page 4 of 210
4
4
9
1
IN EEN OOGOPSLAG
Interieur

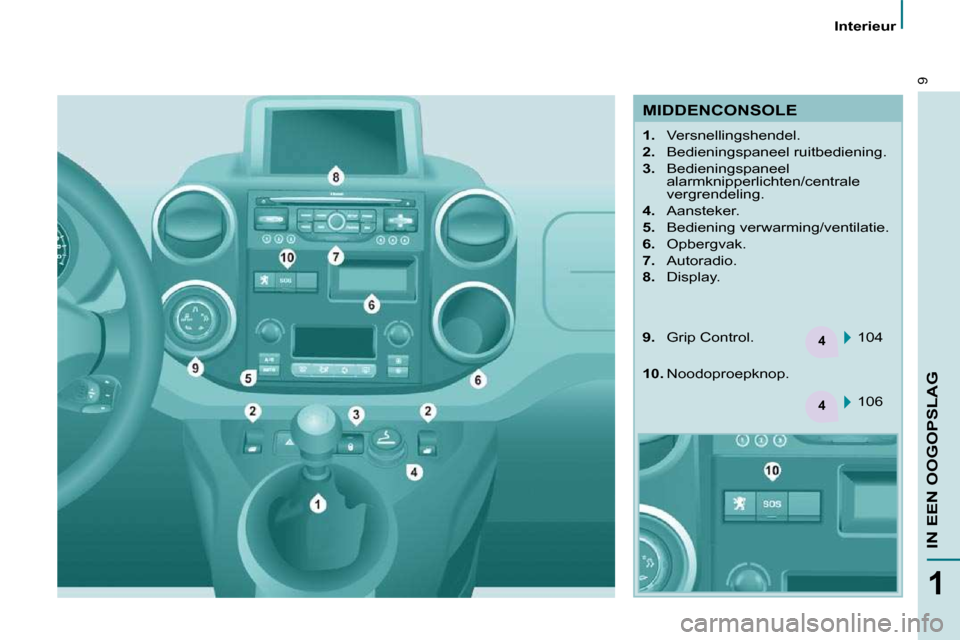

MIDDENCONSOLE
1. Versnellingshendel.
2. Bedieningspaneel ruitbediening.
3. Bedieningspaneel
alarmknipperlichten/centrale
vergrendeling.
4. Aansteker.
5. Bediening verwarming/ventilatie.
6. Opbergvak.
7. Autoradio.
8. Display.
104
9. Grip Control.
10. Noodoproepknop.
106
Page 5 of 210
2
34
3
3
10
Interieur
Stuurwiel Opbergvakken
1. Verstelling in
lengterichting.
2. Rugleuningverstelling.
3. Hoogteverstelling
zitgedeelte.
4. Hoogte- en
hoekverstelling
hoofdsteun.
Bestuurdersstoel
59 39
78
107 96
COMFORT
Het gereedschapsset bevindt zich
onder de rechter voorstoel.
Hoogte-/diepteverstelling stuurwiel.
Buitenspiegels
Handmatige verstelling.
Elektrische verstelling.
Autogordels
Hoogteverstelling.
Vastmaken.
Page 6 of 210
3
3
7
3
11
1
IN EEN OOGOPSLAG
Interieur
Verlichting uitgeschakeld.
Parkeerlichten. Grootlicht (blauw).
Dimlicht (groen). 2 hoge snelheid.
1 normale snelheid.
I interval.
0 uit.
één keer wissen.
AUTO, duw de schakelaar één
keer naar beneden. Als het
contact langer dan een minuut
uitgeschakeld is geweest, dient
de functie opnieuw ingeschakeld
te worden.
AUTO, automatische
inschakeling verlichting.
42 45
ZICHT
Functie snelweg: door middel van
één beweging omhoog of omlaag
knipperen de richtingaanwijzers aan de
desbetreffende zijde driemaal. 142
Lichtschakelaar Schakelaar ruitenwissers Lampen
vervangen
Let er bij slechte of winterse
weersomstandigheden op dat de
koplampen niet worden bedekt door
modder of sneeuw.
Service-stand van de ruitenwissers
voor
Wanneer binnen een minuut
na afzetten van het contact de
ruitenwissers worden bediend, komen
deze langs de voorruitstijlen te staan. 46,
151
Page 7 of 210
3
2
9
3
2
9
12
Interieur
Snelheidsregelaar
De snelheid van de auto moet hoger zijn
dan 40 km/h en minimaal de 4e versnelling
moet ingeschakeld zijn. Als u het rempedaal loslaat, hebt u
ongeveer 2 seconden de tijd om weg te
rijden, zonder dat de auto achteruitrolt
of u de handrem hoeft te gebruiken.
47
41
RIJDEN
De te programmeren snelheid van de
auto moet hoger zijn dan 30 km/h.
50 Noodoproepknop
106
Hill Holder Peugeot Connect Sound
USB-box
Snelheidsbegrenzer Via deze on-board functie
kunt u een noodoproep
laten uitgaan naar de
hulpverlenende instantie van
PEUGEOT.
Page 8 of 210
33
3
3
13
1
IN EEN OOGOPSLAG
Interieur
Armsteun
Centrale console met opbergruimte Zénith dak, parfumeur
INTERIEUR
Deze kan worden vastgeklikt tussen de 1e en 2e zitrij en
biedt extra opbergruimte en 2 bekerhouders.
Verwijder de armsteun of de extra uitneembare console om
de passagiersstoel neer te kunnen klappen in de tafelstand.
76
77 80, 82
60
Het multifunctionele dak verlengt de standaard dakconsole.
De parfumeur werkt via de luchtroosters in de dakconsole.
Voorzieningen vóór
Page 9 of 210
3
3
33
3
14

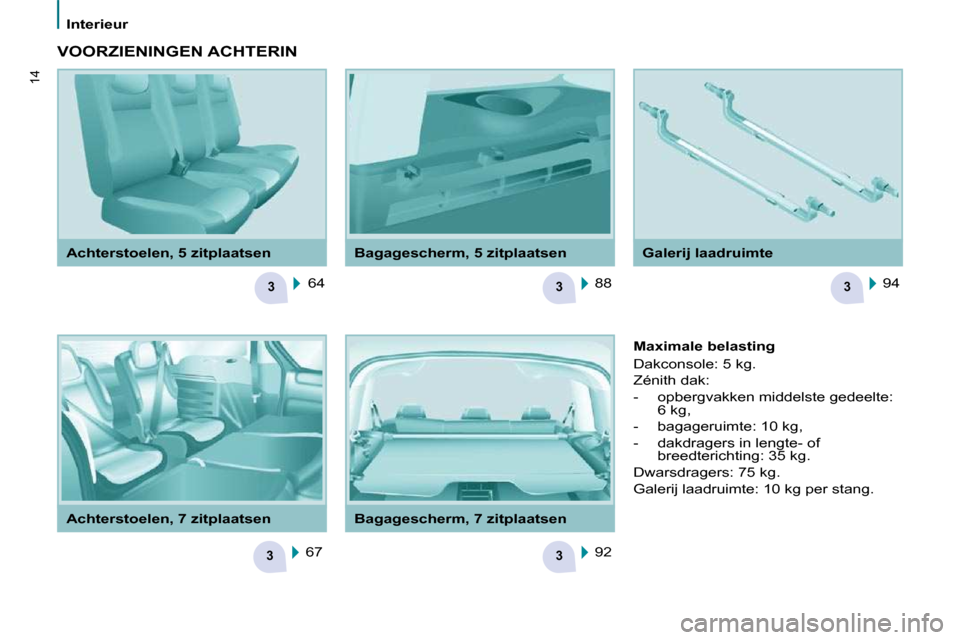

Interieur Galerij laadruimte
Bagagescherm, 5 zitplaatsen
Achterstoelen, 5 zitplaatsen
VOORZIENINGEN ACHTERIN
64
67 88
94
92 Maximale belasting
Dakconsole: 5 kg.
Zénith dak:
- opbergvakken middelste gedeelte:
6 kg,
- bagageruimte: 10 kg,
- dakdragers in lengte- of breedterichting: 35 kg.
Dwarsdragers: 75 kg.
Galerij laadruimte: 10 kg per stang.
Bagagescherm, 7 zitplaatsen
Achterstoelen, 7 zitplaatsen
Page 10 of 210
3
3
5
5
5
15
1
IN EEN OOGOPSLAG
Interieur

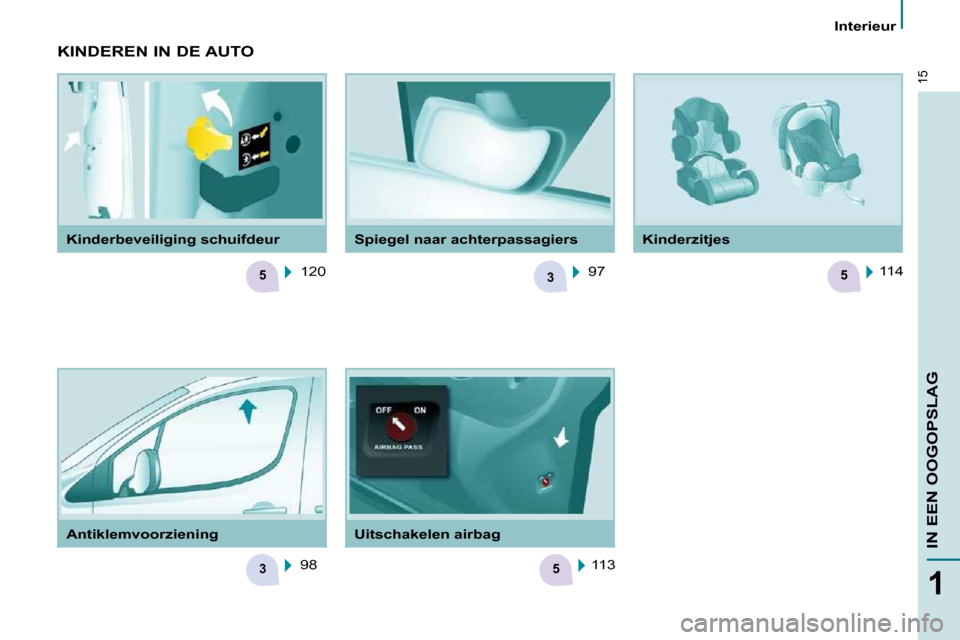

Antiklemvoorziening Uitschakelen airbag Kinderzitjes
Kinderbeveiliging schuifdeur Spiegel naar achterpa ssagiers
KINDEREN IN DE AUTO
120
98 97
114
113
