Peugeot Partner Tepee 2010 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: Partner Tepee, Model: Peugeot Partner Tepee 2010Pages: 210, PDF-Größe: 7.28 MB
Page 1 of 210
6a6b2b
2a
4
2a
6a
2b
6b
4
6

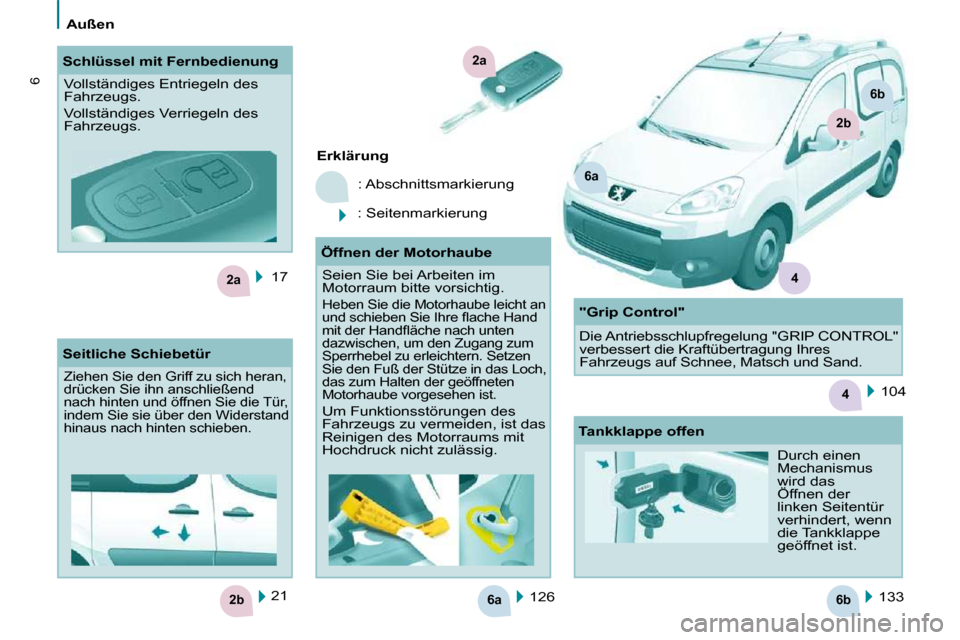

Außen
17 126 133
Erklärung
: Abschnittsmarkierung
: Seitenmarkierung
21
Schlüssel mit Fernbedienung
Vollständiges Entriegeln des
Fahrzeugs.
Vollständiges Verriegeln des
Fahrzeugs.
Öffnen der Motorhaube Seien Sie bei Arbeiten im
Motorraum bitte vorsichtig.
Heben Sie die Motorhaube leicht an
u n d s c h i e b e n S i e I h r e fl a c h e H a n d
m i t d e r H a n d fl ä c h e n a c h u n t e n
dazwischen, um den Zugang zum
Sperrhebel zu erleichtern. Setzen
Sie den Fuß der Stütze in das Loch,
das zum Halten der geöffneten
Motorhaube vorgesehen ist.
Um Funktionsstörungen des
Fahrzeugs zu vermeiden, ist das
Reinigen des Motorraums mit
Hochdruck nicht zulässig.
Seitliche Schiebetür
Ziehen Sie den Griff zu sich heran,
drücken Sie ihn anschließend
nach hinten und öffnen Sie die Tür,
indem Sie sie über den Widerstand
hinaus nach hinten schieben.
Tankklappe offen
Durch einen
Mechanismus
wird das
Öffnen der
linken Seitentür
verhindert, wenn
die Tankklappe
geöffnet ist. 104
"Grip Control"
Die Antriebsschlupfregelung "GRIP CONTROL"
verbessert die Kraftübertragung Ihres
Fahrzeugs auf Schnee, Matsch und Sand.
Page 2 of 210
4
2c
2e7b
7a
2d
2d
7a
7b
2c
2e
4
7
1

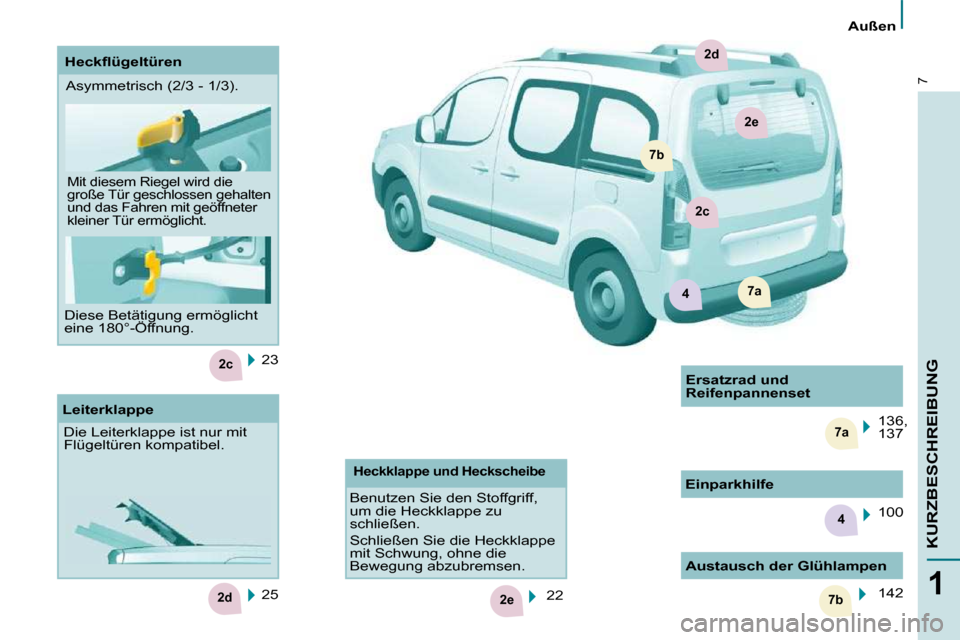

KURZBESCHREIBUNG
Außen
23
25
Leiterklappe
Die Leiterklappe ist nur mit
Flügeltüren kompatibel.
Austausch der Glühlampen 142
136,
137
Ersatzrad und
Reifenpannenset
H e c k fl ü g e l t ü r e n
Heckklappe und Heckscheibe
Benutzen Sie den Stoffgriff,
um die Heckklappe zu
schließen.
Schließen Sie die Heckklappe
mit Schwung, ohne die
Bewegung abzubremsen.
22
Asymmetrisch (2/3 - 1/3).
Mit diesem Riegel wird die
große Tür geschlossen gehalten
und das Fahren mit geöffneter
kleiner Tür ermöglicht.
Diese Betätigung ermöglicht
eine 180°-Öffnung.
Einparkhilfe 100
Page 3 of 210
8
Innen

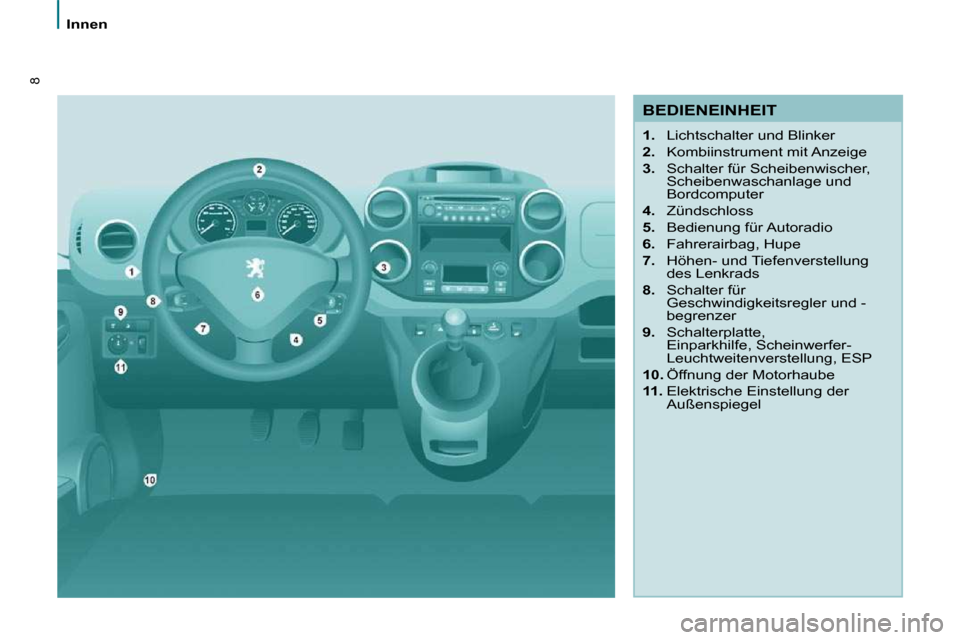

BEDIENEINHEIT
1. Lichtschalter und Blinker
2. Kombiinstrument mit Anzeige
3. Schalter für Scheibenwischer,
Scheibenwaschanlage und
Bordcomputer
4. Zündschloss
5. Bedienung für Autoradio
6. Fahrerairbag, Hupe
7. Höhen- und Tiefenverstellung
des Lenkrads
8. Schalter für
Geschwindigkeitsregler und -
begrenzer
9. Schalterplatte,
Einparkhilfe, Scheinwerfer-
Leuchtweitenverstellung, ESP
10. Öffnung der Motorhaube
11. Elektrische Einstellung der
Außenspiegel
Page 4 of 210
4
4
9
1
KURZBESCHREIBUNG
Innen

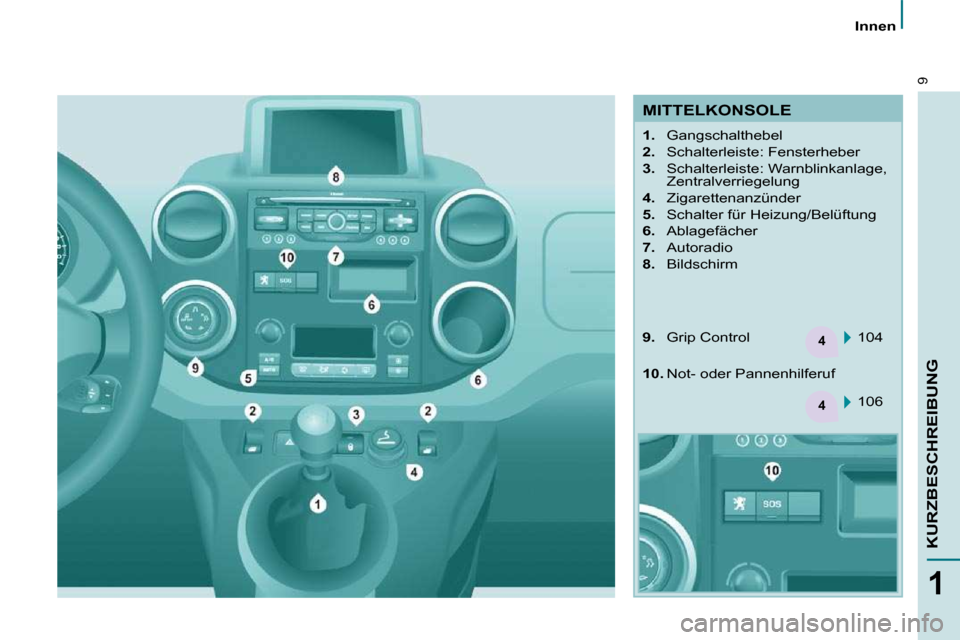

MITTELKONSOLE
1. Gangschalthebel
2. Schalterleiste: Fensterheber
3. Schalterleiste: Warnblinkanlage,
Zentralverriegelung
4. Zigarettenanzünder
5. Schalter für Heizung/Belüftung
6. Ablagefächer
7. Autoradio
8. Bildschirm
104
9. Grip Control
10. Not- oder Pannenhilferuf
106
Page 5 of 210
2
34
3
3
10

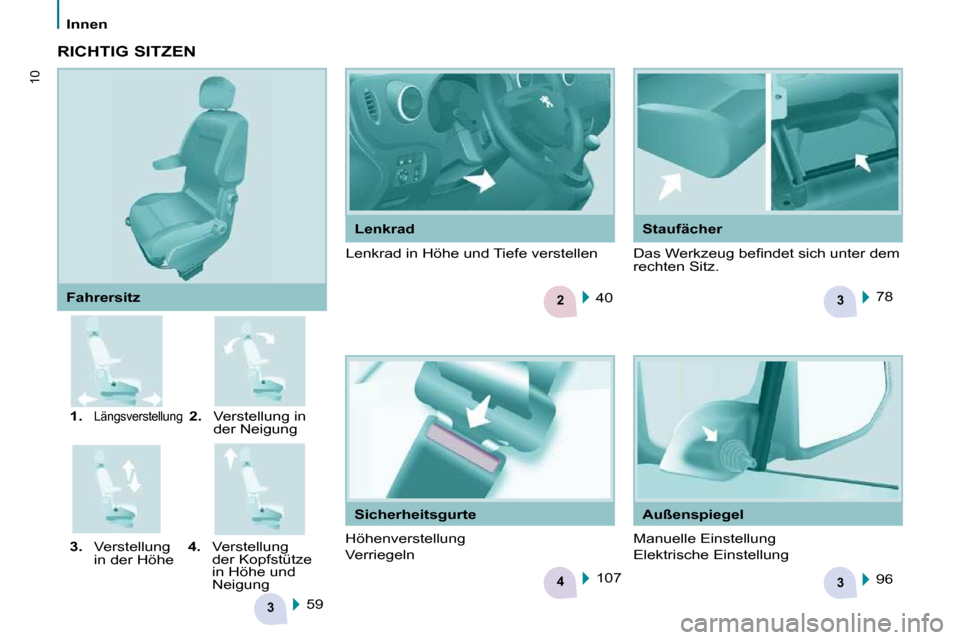

Innen
Lenkrad Staufächer
1.
Längsverstellung 2. Verstellung in
der Neigung
3. Verstellung
in der Höhe
4. Verstellung
der Kopfstütze
in Höhe und
Neigung
Fahrersitz
59 40
78
107 96
RICHTIG SITZEN
D a s W e r k z e u g b e fi n d e t s i c h u n t e r d e m
rechten Sitz.
Lenkrad in Höhe und Tiefe verstellen
Außenspiegel
Manuelle Einstellung
Elektrische Einstellung
Sicherheitsgurte
Höhenverstellung
Verriegeln
