Peugeot Partner Tepee 2011 Kullanım Kılavuzu (in Turkish)

149
HIZ
LI YARDIM
7


Ampul değiştirme


3.
Sinyaller


B tipi
, PY21W - 21W (sarı)


- Esnek kauçuk dilciği çekerek
kapağı çıkarınız.

- Lamba taşıyıcıyı saat
yelkovanının ters yönüne çeyrek
tur çeviriniz.

- Üzerine hafi fçe bastırarak ve
saat yelkovanının ters yönüne
çevirerek lambayı çıkarınız.

- Ampulü değiştiriniz.

- Su sızdırmazlığını sağlamak için
kapağın yerine iyi yerleştiğ
ini her
tarafından kontrol ediniz.
2.
Park lambaları


A tipi
, W5W - 5W


- Esnek kauçuk dilciği çekerek
kapağı çıkarınız.

- Konektörü çekerek, bastırarak
takılan lamba taşıyıcıyı çıkarınız.

- Ampulü değiştiriniz.

- Su sızdırmazlığını sağlamak için
kapağın yerine iyi yerleştiğini her
tarafından kontrol ediniz.


ÖN FARLAR



1.
Kısa farlar/Uzun farlar


C tipi
, H4 - 55W


- Esnek kauçuk dilciği çekerek
ortadaki kapağı çıkarınız.

- Elektrik konektörünü sökünüz.

- Sabitleme dilciğini çıkarınız.

- Farın üzerinde bulunan çizgilerin,
metalik kısma denk gelmelerine
dikkat ederek lambayı
değiştiriniz.

- Sabitleme dilciğini yerine takınız.

- Su sızdırmazlığını sağlamak için
kapağın yerine iyi yerleştiğini her
tarafından kontrol ediniz.

150


Ampul değiştirme


4.
Sis farları


C tipi
, H1 - 55W


-
Tamponda öngörülmüş delikten
erişilebilir vidayı, Torx© 30 tornavida
yardımıyla çıkararak sis farını sökünüz.


- Tamponun altında bulunan paçalığın 3
adet sabitleme agrafını çıkarınız.


- Paçalığı yukarıya doğru kaldırınız.

- Açmak için klipsi sıkarak, sis farının
klipsini açınız.

- Sis farını dışarıdan çıkarınız.

- Açmak için sarı kapağı çeyrek tur
döndürünüz.

- Lambayı serbest bırakmak için,
lambanın ayağını her iki taraftan
sıkan agrafl arı ayırınız.

- Hizada kalarak ampulü çekiniz ve
çıkarınız.

- Yeni ampulü yerleştiriniz, lamba
aya
ğının etrafındaki agrafl arı
sıkınız ve optiği ve tamponu yerine
yerleştirmek için aynı işlemleri
tersine yapınız.



YAN SİNYAL


A tipi
, WY 5W (sarı)


- Yan sinyali arkaya doğru itiniz ve
öne doğru çekerek çıkarınız.

- Tamamen dökme bir parça olan
sinyali satın almak için PEUGEOT
servis ağına başvurunuz.

- Yerine takmak için, yan sinyali
arkaya doğru sokup öne doğru geri
getiriniz.


TAVA N L AMBALARI


A tipi
, 12V5W - 5W


- Tavan lambasının her iki tarafında
bulunan deliklere bir tornavida
sokarak, şeffaf parçanın klipslerini
açınız.

- Ampulü çekiniz ve değiştiriniz.

- Şeffaf parçanın klipslerini yuvasına
sabitleyiniz ve iyi sabitlendiğini
kontrol ediniz.

Ön/Arka

151
HIZ
LI YARDIM
7


Ampul değiştirme

ARKA LAMBALAR




- Bozuk ampulü belirleyiniz, sonra
arka kapıları 180° açınız.
2. başlıkta, "Açılışlar" bölümüne
bakınız.

- Sağ taraftaki koltuğun altında
bulunan alet çantasına yerleştirilmiş
tornavida yardımıyla 2 adet
sabitleme vidasını çıkarınız.

- Dışarıdan, optik bloğu çekiniz.

- Farı tutarak, elektrik konektörünü
sökünüz.

Yerine takarken, sıkıştırmamak
için besleme kablosunu ve
dilcikleri yerlerine iyi yerleştirmeye
dikkat ediniz.
Arka sinyal lambasının
değiştirilmesinden sonra, yeniden
devreye girme süresi yaklaş
ık
2 dakikadan uzundur.

- 4 adet dilcikleri ayırarak lamba
taşıyıcıyı çıkarınız.

- Üzerine hafi fçe basarak ve saat
yelkovanının ters yönüne çevirerek
bozuk ampulü çıkarınız.

- Ampulü değiştiriniz.
Optik blok çıkarıldığında :


- bagaj kapılı modelde, bloğu aracın
ortasına doğru çekiniz,

- kanatlı kapılı modelde, bloğu
kendinize doğru çekiniz.
Ampuller hakkında daha fazla bilgi
edinmek için, "Ampul tipleri" bölümüne
bakınız.


1.
Stop lambaları/park lambaları


B tipi
, P21/5W - 21/5W

2.
Sinyal lambaları


B tipi
, PY21W - 21W (sarı)

3.
Geri vites lambaları


B tipi
, P21W - 21W

4.
Sis lambaları


B tipi
, P21W - 21W

Yüksek basınçlı su ile yıkama
Bu yıkama yöntemini çıkmayan
zor lekelerde kullandığınızda,
verniklerine ve su geçirmezlik
contalarına zarar vermemek için
farlara, lambalara ve çevrelerine ısrarla
su tutmayınız.

152


Ampul değiştirme

PLAKA LAMBALARI




- 2 somunu gevşetiniz.

- Çubukları itiniz.

- Lambayı çıkartmak için gerekirse
konektörü ayırınız.

- Ampulü değiştiriniz.


Bagaj kapısı ile


- Bir tornavida yardımıyla şeffaf
plastik parçayı ayırınız.

- Ampulü değiştiriniz.

- Şeffaf plastik parçayı yerine takınız
ve üzerine basınız.


ÜÇÜNCÜ STOP LAMBASI


A tipi , W 16 W - 16 W

Kanatlı kapılar ile


- İç döşemenin klipslerini açınız.

- Dilciğini ayırarak, konektörü
sökünüz.

- Lamba taşıyıcıyı saat yelkovanının
ters yönüne çeyrek tur çeviriniz.

- Ampulü değiştiriniz.

- Lamba taşıyıcıyı yerine takınız ve
konektörü tekrar bağlayınız.

- Döşemeyi yerine yerleştiriniz.



A tipi
, W5W - 5W

153
HIZ
LI YARDIM
7


Sigorta değiştirme


SİGORTA DEĞİŞTİRME

Sigorta kutuları :


- sol taraftaki ön konsolun alt
kısmına (kapağın arkasında),

- motor bölümüne (akünün yanında)
yerleştirilmiştir.
Yalnızca, kumanda panelinin sağ
tarafındaki bozuk para gözünün
arkasında bulunan pense yardımıyla
sürücü tarafından değiştirilebilen
sigortalar anlatılmıştır. Diğer tüm
müdahaleler için PEUGEOT servis
ağına gidiniz.


Sigortanın çıkarılması ve
takılması


Arızalı bir sigortayı

daima aynı
ampere sahip bir sigortayla


değiştiriniz

.

Profesyonellerin dikkatine :
sigortalara ve rölelere ilişkin
tüm bilgileri edinmek için, servis
ağında "Yöntemler"' şemasına bakınız.
Özellikle sonradan takılan tüm
cihazların toplam tüketimi
10 miliamperi aştığında,
PEUGEOT'nun kendisi tarafından
verilmemiş, belirlediği koşullara uygun
olarak takılmamış veya onaylamadığı
yardımcı aksesuarların kullanılması
sonucu meydana gelecek arızaların
veya çalışma bozukluklarının
giderilmesi için aracınızda yapı
lacak
onarım masrafl arından dolayı
PEUGEOT hiçbir mesuliyet kabul
etmez.
Bir sigortayı değiştirmeden evvel arıza
nedenini bulup onarmak gerekir.


- Penseyi kullanınız.

154


Sigorta değiştirme



KUMANDA PANELİ
SİGORTALARI

Sigortalara ulaşmak için kapağı açınız. Sigortalar
F
Amper
A
İşlevler
1 15 Arka silecek
2 - Boş
3 5 Airbag
4 10 Klima, diyagnostik prizi, dikiz aynası kumandası,
farların hüzmesi
5 30 Elektrikli camlar
6 30 Kilitler
7 5 Arka tavan lambası, ön harita okuma lambası, tavan
8 20 Oto radyo, ekran, düşük hava algılama, alarm ve
siren
9 30 12 voltluk ön ve arka priz
10 15 Orta kolon
11 15 Hırsızlık önleyici zayıf akım

12 15 Yağmur ve aydınlık algılayıcı, airbag
13 5 Gösterge tablosu
14 15 Park yardımı, otomatik klima kumandaları, eller
serbest telefon kiti
15 30 Kilitler
16 - Boş
17 40 Arka camın/dış dikiz aynalarının buzunu çözme

155
HIZ
LI YARDIM
7


Sigorta değiştirme

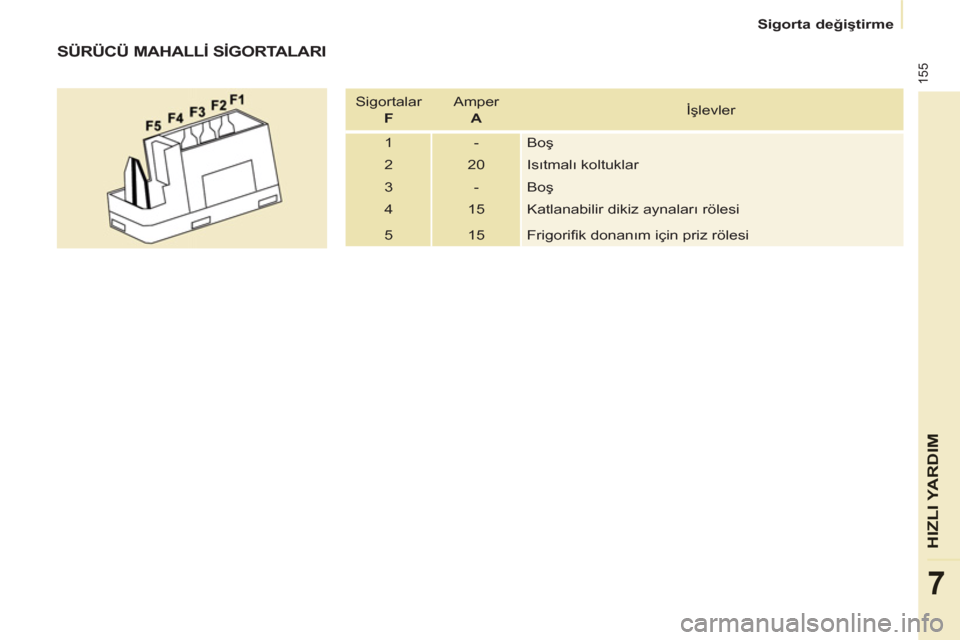

SÜRÜCÜ MAHALLİ SİGORTALARI

Sigortalar
F
Amper
A
İşlevler
1 - Boş
2 20 Isıtmalı koltuklar
3 - Boş
4 15 Katlanabilir dikiz aynaları rölesi
5 15 Frigorifi k donanım için priz rölesi

156


Sigorta değiştirme

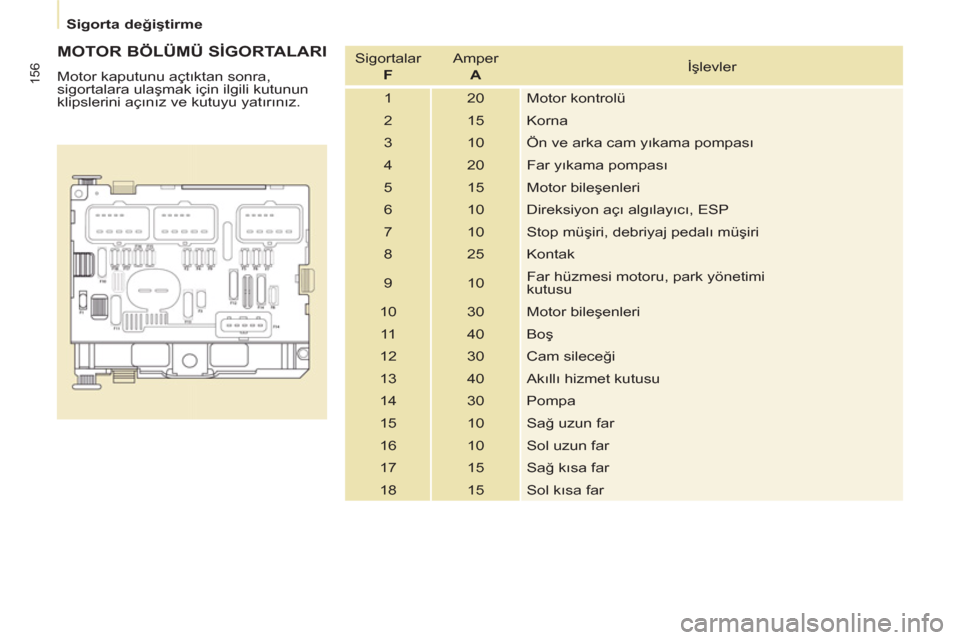

MOTOR BÖLÜMÜ SİGORTALARI

Motor kaputunu açtıktan sonra,
sigortalara ulaşmak için ilgili kutunun
klipslerini açınız ve kutuyu yatırınız. Sigortalar

F
Amper
A
İşlevler
1 20 Motor kontrolü
2 15 Korna
3 10 Ön ve arka cam yıkama pompası
4 20 Far yıkama pompası
5 15 Motor bileşenleri
6 10 Direksiyon açı algılayıcı, ESP
7 10 Stop müşiri, debriyaj pedalı müşiri
8 25 Kontak
9 10 Far hüzmesi motoru, park yönetimi
kutusu
10 30 Motor bileşenleri

11 40 Boş
12 30 Cam sileceği
13 40 Akıllı hizmet kutusu
14 30 Pompa
15 10 Sağ uzun far
16 10 Sol uzun far
17 15 Sağ kısa far
18 15 Sol kısa far

157
HIZ
LI YARDIM
7
Cam sileceği süpürgesini değiştirme


Ön süpürgelerin özel durum
konumuna getirilmesi


- Kontağı kapattıktan sonra, bir
dakika içinde, süpürgeyi cam
direklerinin kenarına getirmek için
cam sileceği kumandasını aşağı
doğru hareket ettiriniz (özel durum
konumu).
Bir ön süpürgenin değiştirilmesi


- Kolu kaldırınız.

- Süpürgenin klipsini açınız ve
yerinden çıkarınız.

- Yeni süpürgeyi takınız.

- Kolu indiriniz.
Süpürgeleri yerine getirmek için
kontağı açınız ve cam sileceği
kumandasını çalıştırınız.
Arka süpürgenin değiştirilmesi



- Kolu kaldırınız, süpürgenin klipsini
açınız ve yerinden çıkarınız.

- Yeni süpürgeyi takıp kolu indiriniz.



CAM SİLECEĞİ SÜPÜRGESİNİ DEĞİŞTİRME

158


Aracın çektirilmesi



Kaldırmadan
(dört tekerlek yerde)
Aracı çekmek için mutlaka bir araç çeki
demiri kullanınız.

ARACI ÇEKTİRMEK

Çeki halkası, sağ koltuğun altında
bulunan alet kutusunun içine
yerleştirilmiştir.


Önden



- kapağın alt kısmına bastırarak
klipslerini açınız,

- çıkarılabilir çeki halkasını sonuna
kadar sıkınız.



Arkadan



- bir bozuk para veya çeki halkasının
düz ucunu kullanarak kapağın klipsi
açınız,

- çıkarılabilir çeki halkasını sonuna
kadar sıkınız.

Motor çalışmıyorken arabanın
çekilmesi durumunda, fren ve
direksiyon asistansı çalışmaz.


Aracı kaldırarak
(iki tekerlek yerde)
Aracı, profesyonel bir kaldırma aletiyle
kaldırmanızı öneririz.


Mekanik vites kutulu araçlar
(dizel model)
Mekanik vites kutusu ile donatılmış
araçlarda, vites kolunun "boşta" olması
gerekmektedir. Bu özelliğin dikkate
alınmaması bazı fren organlarının
zarar görmesine ve motor yeniden
çalıştırıldığında, fren asistansının
olmamasına yol açabilir.
