STARTBEREIT
22


Bedienungseinheit


KOMBIINSTRUMENT



Anzeigefelder

BEDIENEINHEIT

Bildschirm
Informationen werden je nach
Fahrzeugausstattung in verschiedenen
Anzeigeformaten an Bord des
Fahrzeugs dargestellt.

Instrumententafel


1. Kilometer-/Meilenzähler

2. Anzeigefeld

3. Kraftstoffmenge,
Kühlfl üssigkeitstemperatur

4. Drehzahlmesser

5. Rückstellung des
Tageskilometerzählers/der
Wartungsanzeige

6. Helligkeitsregler des
Kombiinstruments




- Geschwindigkeitsbegrenzer/
Geschwindigkeitsregelanlage

- zurückgelegte Kilometer/Meilen

- Wartungsanzeige, Anzeige
Motorölstand, Gesamt-Kilometer/-
Meilen

- Wasser im Dieselfi lter

- Vorglühen Diesel

30
Bedienungseinheit

Mittelkonsole mit Bildschirm


Kombiinstrument ohne Bildschirm

- drehen Sie den Schalter nach
rechts, um den Stundenwert zu
erhöhen (für einen schnellen
Durchlauf den Drehschalter nach
rechts gedrückt halten),

- drehen Sie den Schalter nach links:
24 H oder 12 H wird angezeigt,

- drehen Sie den Schalter nach
rechts, um 24 H oder 12 H
auszuwählen,

- drehen Sie den Schalter nach links,
um den Vorgang der Uhreinstellung
zu beenden.
Nach ungefähr 30 Sekunden ohne
weitere Aktion erscheint wieder die
aktuelle Anzeige.

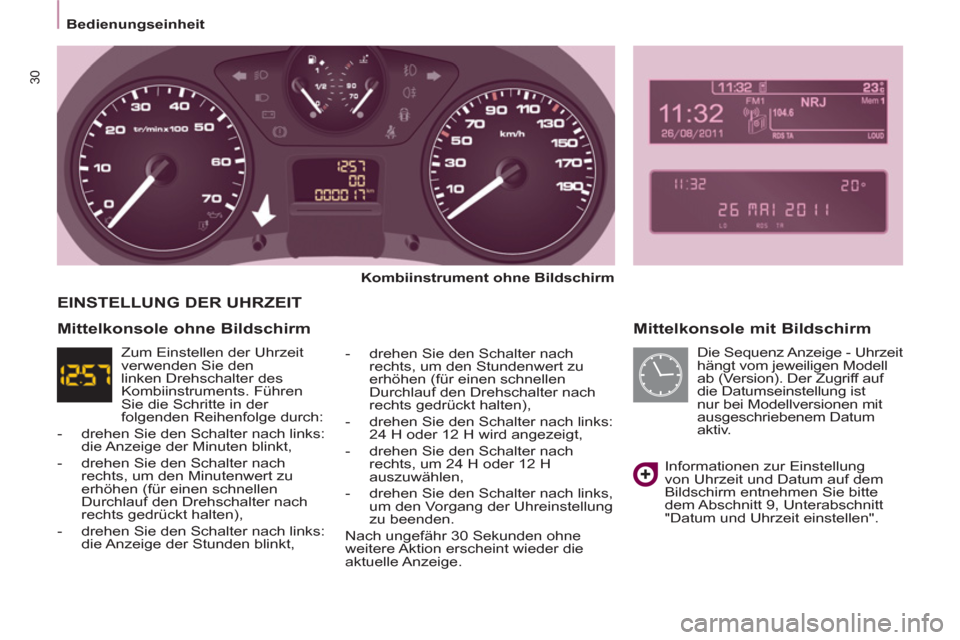

EINSTELLUNG DER UHRZEIT


Informationen zur Einstellung
von Uhrzeit und Datum auf dem
Bildschirm entnehmen Sie bitte
dem Abschnitt 9, Unterabschnitt
"Datum und Uhrzeit einstellen".


Mittelkonsole ohne Bildschirm

Die Sequenz Anzeige - Uhrzeit
hängt vom jeweiligen Modell
ab (Version). Der Zugriff auf
die Datumseinstellung ist
nur bei Modellversionen mit
ausgeschriebenem Datum
aktiv.
Zum Einstellen der Uhrzeit
verwenden Sie den
linken Drehschalter des
Kombiinstruments. Führen
Sie die Schritte in der
folgenden Reihenfolge durch:


- drehen Sie den Schalter nach links:
die Anzeige der Minuten blinkt,

- drehen Sie den Schalter nach
rechts, um den Minutenwert zu
erhöhen (für einen schnellen
Durchlauf den Drehschalter nach
rechts gedrückt halten),

- drehen Sie den Schalter nach links:
die Anzeige der Stunden blinkt,

STARTBEREIT
22


Bedienungseinheit

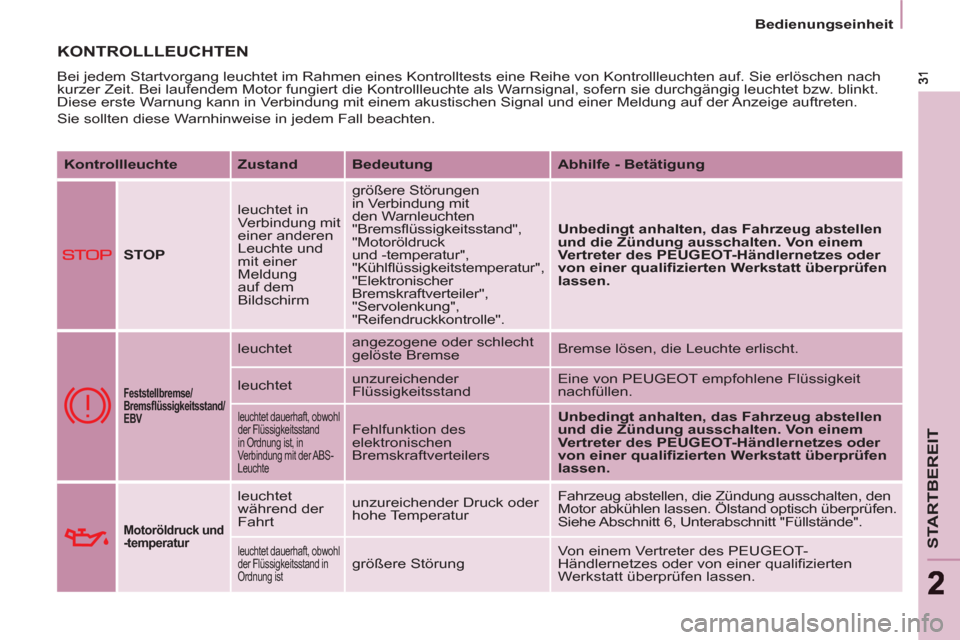

KONTROLLLEUCHTEN

Bei jedem Startvorgang leuchtet im Rahmen eines Kontrolltests eine Reihe von Kontrollleuchten auf. Sie erlöschen nach
kurzer Zeit. Bei laufendem Motor fungiert die Kontrollleuchte als Warnsignal, sofern sie durchgängig leuchtet bzw. blinkt.
Diese erste Warnung kann in Verbindung mit einem akustischen Signal und einer Meldung auf der Anzeige auftreten.
Sie sollten diese Warnhinweise in jedem Fall beachten.

Kontrollleuchte

Zustand

Bedeutung

Abhilfe - Betätigung



STOP

leuchtet in
Verbindung mit
einer anderen
Leuchte und
mit einer
Meldung
auf dem
Bildschirm größere Störungen
in Verbindung mit
den Warnleuchten
"Bremsfl üssigkeitsstand",
"Motoröldruck
und -temperatur",
"Kühlfl üssigkeitstemperatur",
"Elektronischer
Bremskraftverteiler",
"Servolenkung",
"Reifendruckkontrolle".
Unbedingt anhalten, das Fahrzeug abstellen
und die Zündung ausschalten. Von einem
Vertreter des
PEUGEOT-Händlernetzes oder
von einer qualifi zierten Werkstatt überprüfen
lassen.



Feststellbremse/
Bremsfl üssigkeitsstand/
EBV

leuchtet angezogene oder schlecht
gelöste Bremse Bremse lösen, die Leuchte erlischt.
leuchtet unzureichender
Flüssigkeitsstand Eine von PEUGEOT empfohlene Flüssigkeit
nachfüllen.
leuchtet dauerhaft, obwohl
der Flüssigkeitsstand
in Ordnung ist, in
Verbindung mit der ABS-
Leuchte Fehlfunktion des
elektronischen
Bremskraftverteilers
Unbedingt anhalten, das Fahrzeug abstellen
und die Zündung ausschalten. Von einem
Vertreter des PEUGEOT-Händlernetzes oder
von einer qualifi zierten Werkstatt überprüfen
lassen.



Motoröldruck und
-temperatur

leuchtet
während der
Fahrt unzureichender Druck oder
hohe Temperatur Fahrzeug abstellen, die Zündung ausschalten, den
Motor abkühlen lassen. Ölstand optisch überprüfen.
Siehe Abschnitt 6, Unterabschnitt "Füllstände".
leuchtet dauerhaft, obwohl
der Flüssigkeitsstand in
Ordnung ist größere Störung Von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifi zierten
Werkstatt überprüfen lassen.

32
Bedienungseinheit

Kontrollleuchte

Zustand

Bedeutung

Abhilfe - Betätigung

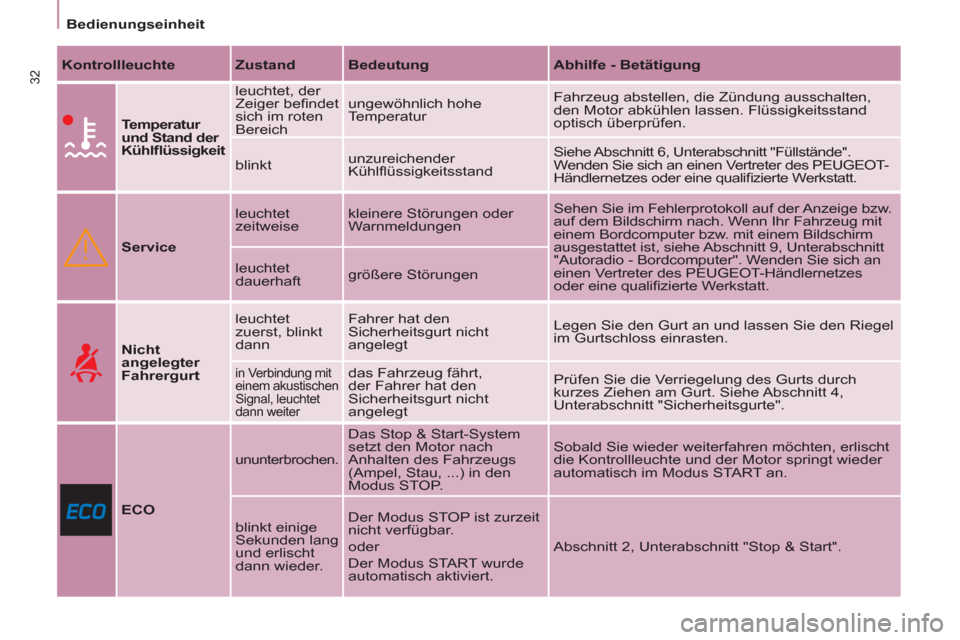

Temperatur
und Stand der
Kühlfl üssigkeit
leuchtet, der
Zeiger befi ndet
sich im roten
Bereich ungewöhnlich hohe
Temperatur Fahrzeug abstellen, die Zündung ausschalten,
den Motor abkühlen lassen. Flüssigkeitsstand
optisch überprüfen.
blinkt unzureichender
Kühlfl üssigkeitsstand Siehe Abschnitt 6, Unterabschnitt "Füllstände".
Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifi zierte Werkstatt.



Service
leuchtet
zeitweise kleinere Störungen oder
Warnmeldungen Sehen Sie im Fehlerprotokoll auf der Anzeige bzw.
auf dem Bildschirm nach. Wenn Ihr Fahrzeug mit
einem Bordcomputer bzw. mit einem Bildschirm
ausgestattet ist, siehe Abschnitt 9, Unterabschnitt
"Autoradio - Bordcomputer". Wenden Sie sich an
einen Vertreter des PEUGEOT-Händlernetzes
oder eine qualifi zierte Werkstatt. leuchtet
dauerhaft größere Störungen



Nicht
angelegter
Fahrergurt
leuchtet
zuerst, blinkt
dann Fahrer hat den
Sicherheitsgurt nicht
angelegt Legen Sie den Gurt an und lassen Sie den Riegel
im Gurtschloss einrasten.
in Verbindung mit
einem akustischen
Signal, leuchtet
dann weiter das Fahrzeug fährt,
der Fahrer hat den
Sicherheitsgurt nicht
angelegt Prüfen Sie die Verriegelung des Gurts durch
kurzes Ziehen am Gurt. Siehe Abschnitt 4,
Unterabschnitt "Sicherheitsgurte".


ECO


ununterbrochen.

Das Stop & Start-System
setzt den Motor nach
Anhalten des Fahrzeugs
(Ampel, Stau, ...) in den
Modus STOP. Sobald Sie wieder weiterfahren möchten, erlischt
die Kontrollleuchte und der Motor springt wieder
automatisch im Modus START an.
blinkt einige
Sekunden lang
und erlischt
dann wieder. Der Modus STOP ist zurzeit
nicht verfügbar.
oder
Der Modus START wurde
automatisch aktiviert. Abschnitt 2, Unterabschnitt "Stop & Start".

33
STARTBEREIT
22


Bedienungseinheit


Kontrollleuchte

Zustand

Bedeutung

Abhilfe - Betätigung

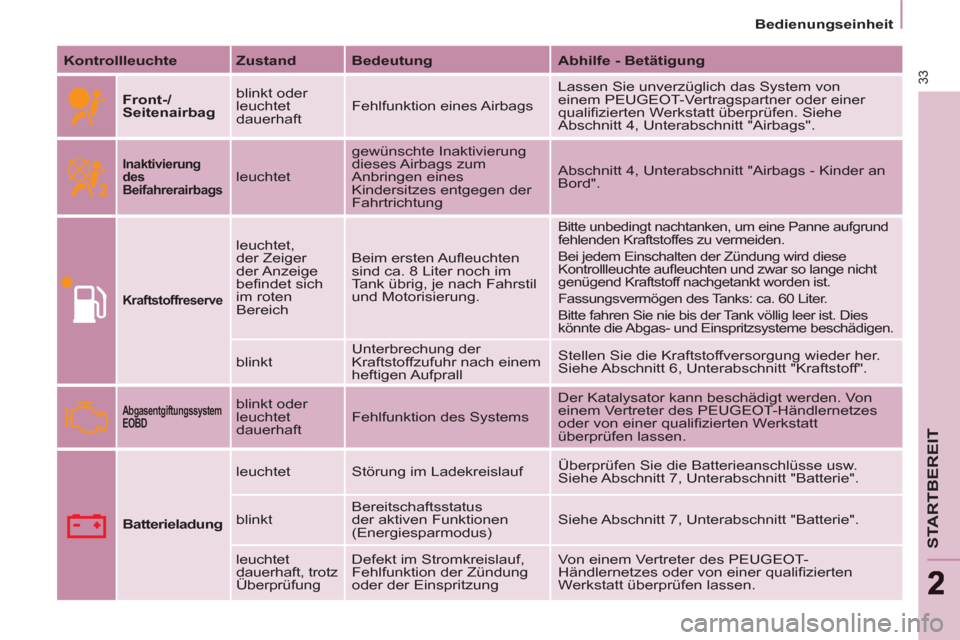

Front-/
Seitenairbag
blinkt oder
leuchtet
dauerhaft Fehlfunktion eines Airbags Lassen Sie unverzüglich das System von
einem PEUGEOT-Vertragspartner oder einer
qualifi zierten Werkstatt überprüfen. Siehe
Abschnitt 4, Unterabschnitt "Airbags".

Inaktivierung
des
Beifahrerairbags

leuchtet gewünschte Inaktivierung
dieses Airbags zum
Anbringen eines
Kindersitzes entgegen der
Fahrtrichtung Abschnitt 4, Unterabschnitt "Airbags - Kinder an
Bord".

Kraftstoffreserve


leuchtet,
der Zeiger
der Anzeige
befi ndet sich
im roten
Bereich Beim ersten Aufl euchten
sind ca. 8 Liter noch im
Tank übrig, je nach Fahrstil
und Motorisierung.
Bitte unbedingt nachtanken, um eine Panne aufgrund
fehlenden Kraftstoffes zu vermeiden.
Bei jedem Einschalten der Zündung wird diese
Kontrollleuchte aufl euchten und zwar so lange nicht
genügend Kraftstoff nachgetankt worden ist.
Fassungsvermögen des Tanks: ca. 60 Liter.
Bitte fahren Sie nie bis der Tank völlig leer ist. Dies
könnte die Abgas- und Einspritzsysteme beschädigen.
blinkt Unterbrechung der
Kraftstoffzufuhr nach einem
heftigen Aufprall Stellen Sie die Kraftstoffversorgung wieder her.
Siehe Abschnitt 6, Unterabschnitt "Kraftstoff".

Abgasentgiftungssystem

EOBD
blinkt oder
leuchtet
dauerhaft Fehlfunktion des Systems Der Katalysator kann beschädigt werden. Von
einem Vertreter des PEUGEOT- Händlernetzes
oder von einer qualifi zierten Werkstatt
überprüfen lassen.

Batterieladung


leuchtet Störung im Ladekreislauf Überprüfen Sie die Batterieanschlüsse usw.
Siehe Abschnitt 7, Unterabschnitt "Batterie".
blinkt Bereitschaftsstatus
der aktiven Funktionen
(Energiesparmodus) Siehe Abschnitt 7, Unterabschnitt "Batterie".
leuchtet
dauerhaft, trotz
Überprüfung Defekt im Stromkreislauf,
Fehlfunktion der Zündung
oder der Einspritzung Von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifi zierten
Werkstatt überprüfen lassen.

ABS
34
Bedienungseinheit

Kontrollleuchte

Zustand

Bedeutung

Abhilfe - Betätigung

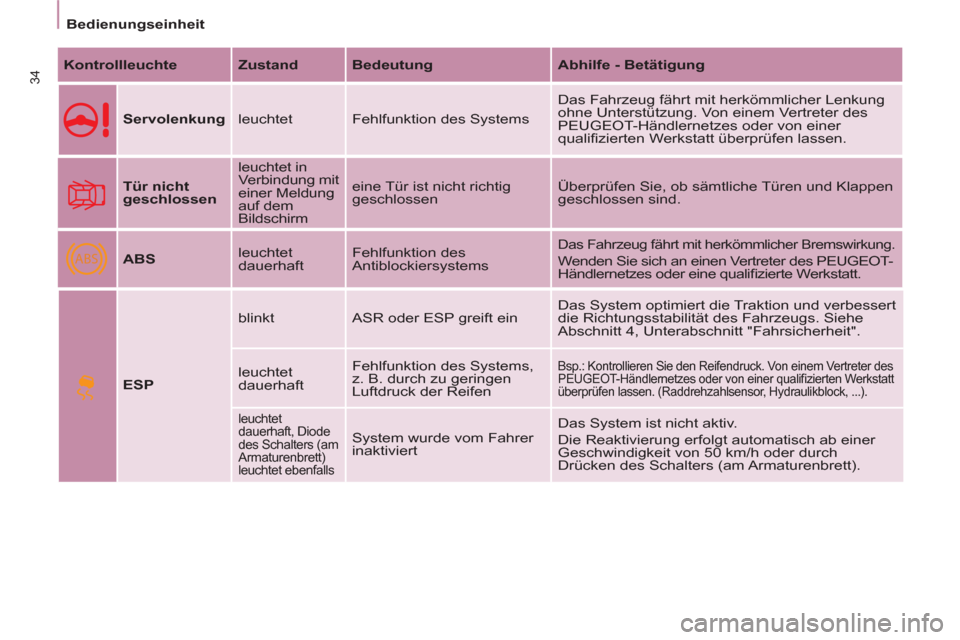

Servolenkung
leuchtet Fehlfunktion des Systems Das Fahrzeug fährt mit herkömmlicher Lenkung
ohne Unterstützung. Von einem Vertreter des
PEUGEOT- Händlernetzes oder von einer
qualifi zierten Werkstatt überprüfen lassen.

Tür nicht
geschlossen
leuchtet in
Verbindung mit
einer Meldung
auf dem
Bildschirm eine Tür ist nicht richtig
geschlossen Überprüfen Sie, ob sämtliche Türen und Klappen
geschlossen sind.

ABS
leuchtet
dauerhaft Fehlfunktion des
Antiblockiersystems
Das Fahrzeug fährt mit herkömmlicher Bremswirkung.

Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifi zierte Werkstatt.

ESP
blinkt ASR oder ESP greift ein Das System optimiert die Traktion und verbessert
die Richtungsstabilität des Fahrzeugs. Siehe
Abschnitt 4, Unterabschnitt "Fahrsicherheit".
leuchtet
dauerhaft Fehlfunktion des Systems,
z. B. durch zu geringen
Luftdruck der Reifen
Bsp.: Kontrollieren Sie den Reifendruck. Von einem Vertreter des
PEUGEOT- Händlernetzes oder von einer qualifi zierten Werkstatt
überprüfen lassen. (Raddrehzahlsensor, Hydraulikblock, ...).
leuchtet
dauerhaft, Diode
des Schalters (am
Armaturenbrett)
leuchtet ebenfalls
System wurde vom Fahrer
inaktiviert Das System ist nicht aktiv.
Die Reaktivierung erfolgt automatisch ab einer
Geschwindigkeit von 50 km/h oder durch
Drücken des Schalters (am Armaturenbrett).

35
STARTBEREIT
22


Bedienungseinheit


Kontrollleuchte

Zustand

Bedeutung

Abhilfe - Betätigung

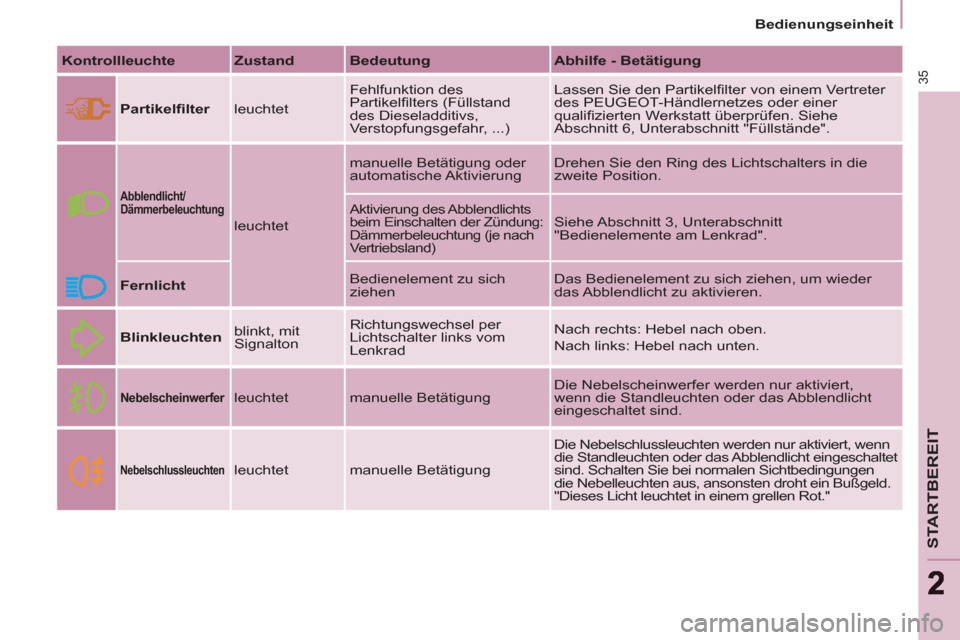

Partikelfi lter
leuchtet Fehlfunktion des
Partikelfi lters (Füllstand
des Dieseladditivs,
Verstopfungsgefahr, ...) Lassen Sie den Partikelfi lter von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifi zierten Werkstatt überprüfen. Siehe
Abschnitt 6, Unterabschnitt "Füllstände".

Abblendlicht/
Dämmerbeleuchtung


leuchtet manuelle Betätigung oder
automatische Aktivierung Drehen Sie den Ring des Lichtschalters in die
zweite Position.
Aktivierung des Abblendlichts
beim Einschalten der Zündung:
Dämmerbeleuchtung (je nach
Vertriebsland) Siehe Abschnitt 3, Unterabschnitt
"Bedienelemente am Lenkrad".

Fernlicht
Bedienelement zu sich
ziehen Das Bedienelement zu sich ziehen, um wieder
das Abblendlicht zu aktivieren.

Blinkleuchten
blinkt, mit
Signalton Richtungswechsel per
Lichtschalter links vom
Lenkrad Nach rechts: Hebel nach oben.
Nach links: Hebel nach unten.


Nebelscheinwerfer

leuchtet manuelle Betätigung Die Nebelscheinwerfer werden nur aktiviert,
wenn die Standleuchten oder das Abblendlicht
eingeschaltet sind.

Nebelschlussleuchten

leuchtet manuelle Betätigung Die Nebelschlussleuchten werden nur aktiviert, wenn
die Standleuchten oder das Abblendlicht eingeschaltet
sind. Schalten Sie bei normalen Sichtbedingungen
die Nebelleuchten aus, ansonsten droht ein Bußgeld.
"Dieses Licht leuchtet in einem grellen Rot."

36
Bedienungseinheit

Kontrollleuchten auf
der Anzeige

Zustand

Bedeutung

Abhilfe - Betätigung

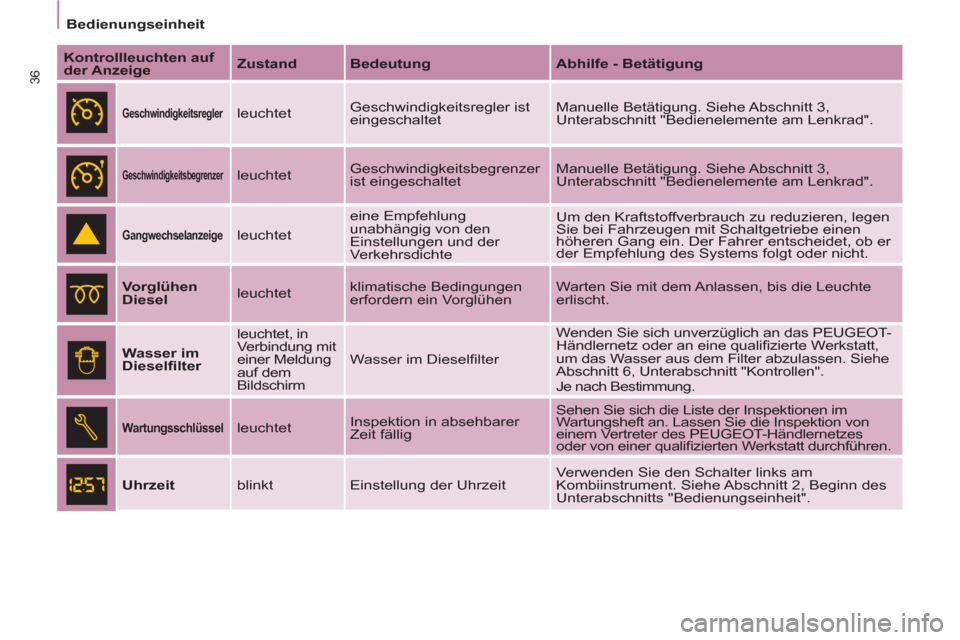

Geschwindigkeitsregler

leuchtet Geschwindigkeitsregler ist
eingeschaltet Manuelle Betätigung. Siehe Abschnitt 3,
Unterabschnitt "Bedienelemente am Lenkrad".



Geschwindigkeitsbegrenzer

leuchtet Geschwindigkeitsbegrenzer
ist eingeschaltet Manuelle Betätigung. Siehe Abschnitt 3,
Unterabschnitt "Bedienelemente am Lenkrad".



Gangwechselanzeige

leuchtet eine Empfehlung
unabhängig von den
Einstellungen und der
Verkehrsdichte Um den Kraftstoffverbrauch zu reduzieren, legen
Sie bei Fahrzeugen mit Schaltgetriebe einen
höheren Gang ein. Der Fahrer entscheidet, ob er
der Empfehlung des Systems folgt oder nicht.


Vorglühen
Diesel
leuchtet klimatische Bedingungen
erfordern ein Vorglühen Warten Sie mit dem Anlassen, bis die Leuchte
erlischt.



Wasser im
Dieselfi lter
leuchtet, in
Verbindung mit
einer Meldung
auf dem
Bildschirm Wasser im Dieselfi lter Wenden Sie sich unverzüglich an das PEUGEOT-
Händlernetz oder an eine qualifi zierte Werkstatt,
um das Wasser aus dem Filter abzulassen. Siehe
Abschnitt 6, Unterabschnitt "Kontrollen".
Je nach Bestimmung.




Wartungsschlüssel

leuchtet Inspektion in absehbarer
Zeit fällig Sehen Sie sich die Liste der Inspektionen im
Wartungsheft an. Lassen Sie die Inspektion von
einem Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifi zierten Werkstatt durchführen.



Uhrzeit
blinkt Einstellung der Uhrzeit Verwenden Sie den Schalter links am
Kombiinstrument. Siehe Abschnitt 2, Beginn des
Unterabschnitts "Bedienungseinheit".

37
STARTBEREIT
22


Bedienungseinheit

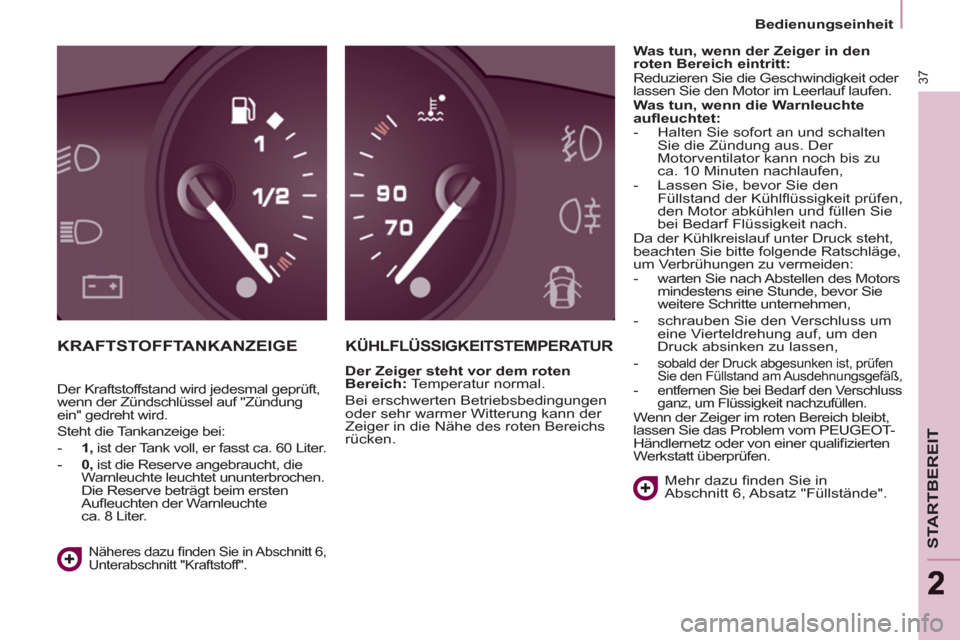

KRAFTSTOFFTANKANZEIGE
KÜHLFLÜSSIGKEITSTEMPERATUR


Der Zeiger steht vor dem roten
Bereich:
Temperatur normal.
Bei erschwerten Betriebsbedingungen
oder sehr warmer Witterung kann der
Zeiger in die Nähe des roten Bereichs
rücken.
Was tun, wenn der Zeiger in den
roten Bereich eintritt:

Reduzieren Sie die Geschwindigkeit oder
lassen Sie den Motor im Leerlauf laufen.

Was tun, wenn die Warnleuchte
aufl euchtet:



- Halten Sie sofort an und schalten
Sie die Zündung aus. Der
Motorventilator kann noch bis zu
ca. 10 Minuten nachlaufen,

- Lassen Sie, bevor Sie den
Füllstand der Kühlfl üssigkeit prüfen,
den Motor abkühlen und füllen Sie
bei Bedarf Flüssigkeit nach.
Da der Kühlkreislauf unter Druck steht,
beachten Sie bitte folgende Ratschläge,
um Verbrühungen zu vermeiden:


- warten Sie nach Abstellen des Motors
mindestens eine Stunde, bevor Sie
weitere Schritte unternehmen,

- schrauben Sie den Verschluss um
eine Vierteldrehung auf, um den
Druck absinken zu lassen,

- sobald der Druck abgesunken ist, prüfen
Sie den Füllstand am Ausdehnungsgefäß,

- entfernen Sie bei Bedarf den Verschluss
ganz, um Flüssigkeit nachzufüllen.

Wenn der Zeiger im roten Bereich bleibt,
lassen Sie das Problem vom PEUGEOT-
Händlernetz oder von einer qualifi zierten
Werkstatt überprüfen.
Mehr dazu fi nden Sie in
Abschnitt 6, Absatz "Füllstände".
Näheres dazu fi nden Sie in Abschnitt 6,
Unterabschnitt "Kraftstoff".
Der Kraftstoffstand wird jedesmal geprüft,
wenn der Zündschlüssel auf "Zündung
ein" gedreht wird.
Steht die Tankanzeige bei:


- 1, ist der Tank voll, er fasst ca. 60 Liter.

- 0, ist die Reserve angebraucht, die
Warnleuchte leuchtet ununterbrochen.
Die Reserve beträgt beim ersten
Aufl euchten der Warnleuchte
ca. 8 Liter.

38
Bedienungseinheit

Reifenpanne

Die STOP-Kontrollleuchte leuchtet.
Sofort anhalten und jedes plötzliche
Lenk- und Bremsmanöver vermeiden.
Reparieren Sie das beschädigte
Rad vorläufi g mit Hilfe des
Reifenpannensets oder indem Sie das
Ersatzrad montieren.
Beschädigtes Rad wechseln und den
Reifendruck der Räder so schnell wie
möglich kontrollieren lassen.

Funktionsstörung oder
Sensor(en) nicht erfasst
Die Service-Kontrollleuchte leuchtet.
Bei einem Radwechsel oder im Falle der
Fehlfunktion eines Sensors wird der Reifendruck
nicht mehr überwacht. Wenden Sie sich an einen
Vertreter des PEUGEOT-Händlernetzes oder
eine qualifi zierte Werkstatt, um den/die defekte(n)
Sensor(en) austauschen zu lassen.
Jeder Reifenwechsel an einem mit diesem System
ausgerüsteten Rad sollte nur vom PEUGEOT-
Händlernetz oder einer qualifi zierten Werkstatt
vorgenommen werden.
Wenn Sie bei einem Wechsel der Bereifung
(Beispiel: Montage von Winterreifen) ein von Ihrem
Fahrzeug nicht überwachtes Rad (z.B. Winter-
Komplettrad) installieren, sollten Sie das System
von einem Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifi zierten Werkstatt
reinitialisieren lassen.

Die Reifendrucküberwachung ist eine Fahrhilfe.
Sie entbindet den Fahrer weder von seiner
Aufmerksamkeit noch von seiner Verantwortung.



REIFENDRUCKÜBERWACHUNG ABGASENTGIFTUNG
Zu wenig Luft im Rad

Die Service-Kontrollleuchte leuchtet.
Infolge einer Warnmeldung hinsichtlich
eines zu geringen Luftdrucks ist
die Verformung eines Reifens nicht
notwendigerweise sichtbar.
Prüfen Sie den Reifendruck
schnellstmöglich.
Abschnitt 7, Unterabschnitt
"Radwechsel"
Wenn das beschädigte Rad durch ein
Rad ohne Sensor (Beispiel: Ersatzrad)
ausgetauscht wird, erscheint weiterhin
eine Warnmeldung, die angibt,
dass der Druck dieses Rades nicht
kontrolliert werden kann und erinnert
so an die Notwendigkeit, das mit einem
Sensor versehene beschädigte Rad
reparieren zu lassen. Sensoren überwachen ständig den
Reifendruck und lösen bei zu geringem
Luftdruck, einer Reifenpanne oder bei
Funktionsstörung eines Sensors einen
Alarm aus.
Bei einer Störung
wird dies durch
ein grafi sches und
akustisches Signal in
Verbindung mit einer
Meldung auf dem
Bildschirm angezeigt. EOBD (European On Board
Diagnosis) ist ein bordeigenes
europäisches Diagnosesystem,
das unter anderem die Normen
der für folgende Schadstoffe
zulässigen Emissionen erfüllt:


- CO (Kohlenmonoxid),

-
HC (unverbrannte Kohlenwasserstoffe),

-
NOx (Stickoxide) oder Partikel, die von
Lambdasonden vor und hinter dem
Katalysator registriert werden.
Der Fahrer wird durch das Aufl euchten
dieser speziellen Warnleuchte im
Kombiinstrument auf Funktionsstörungen
dieser Abgasentgiftungsanlage hingewiesen.
Der Katalysator kann in diesem Fall
beschädigt werden. Lassen Sie das System
von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifi zierten
Werkstatt überprüfen.

Was Sie beachten sollten

Das System ersetzt nicht die regelmäßige
Prüfung des Reifendrucks (einschließlich
des Ersatzrades). Das Beachten der
vorgegebenen Reifendrücke gewährleistet
optimale Fahreigenschaften und -
sicherheit und verhindert einen vorzeitigen
Reifenverschleiß, insbesondere bei starker
Beladung und hoher Geschwindigkeit.
Die Einhaltung der Reifendruckvorgaben trägt
ebenfalls dazu bei, den Kraftstoffverbrauch
des Fahrzeugs zu reduzieren.


Dieses System kann durch
elektromagnetische Strahlung benachbarter
Frequenzen vorübergehend gestört werden.
