Peugeot Partner Tepee 2012 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: Partner Tepee, Model: Peugeot Partner Tepee 2012Pages: 240, PDF-Größe: 7.52 MB
Page 51 of 240
49
STARTBEREIT
22
Start und Stopp

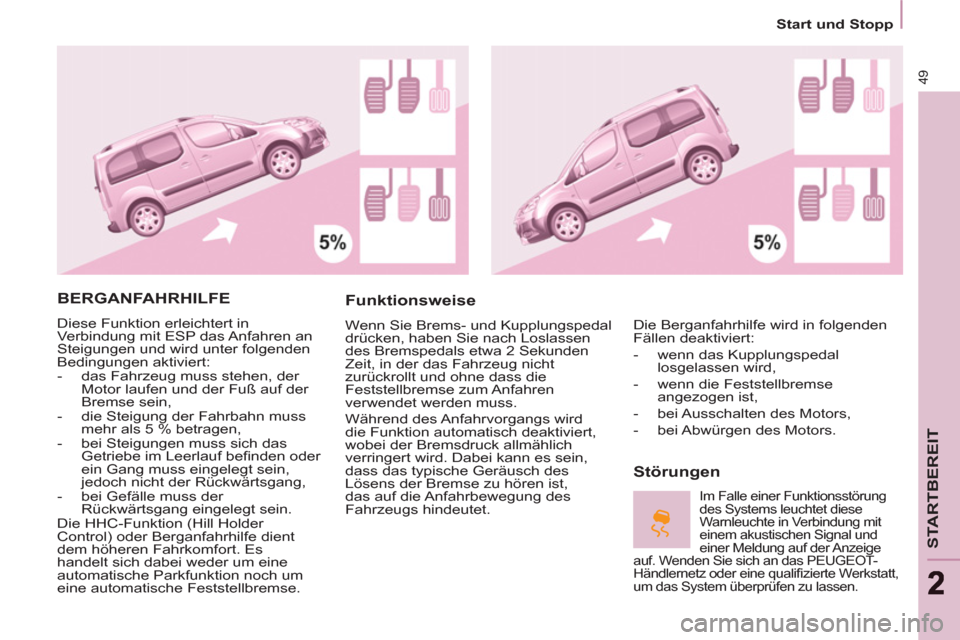

BERGANFAHRHILFE
Diese Funktion erleichtert in
Verbindung mit ESP das Anfahren an
Steigungen und wird unter folgenden
Bedingungen aktiviert:
- das Fahrzeug muss stehen, der
Motor laufen und der Fuß auf der
Bremse sein,
- die Steigung der Fahrbahn muss
mehr als 5 % betragen,
- bei Steigungen muss sich das
Getriebe im Leerlauf befi nden oder
ein Gang muss eingelegt sein,
jedoch nicht der Rückwärtsgang,
- bei Gefälle muss der
Rückwärtsgang eingelegt sein.
Die HHC-Funktion (Hill Holder
Control) oder Berganfahrhilfe dient
dem höheren Fahrkomfort. Es
handelt sich dabei weder um eine
automatische Parkfunktion noch um
eine automatische Feststellbremse.
Funktionsweise
Wenn Sie Brems- und Kupplungspedal
drücken, haben Sie nach Loslassen
des Bremspedals etwa 2 Sekunden
Zeit, in der das Fahrzeug nicht
zurückrollt und ohne dass die
Feststellbremse zum Anfahren
verwendet werden muss.
Während des Anfahrvorgangs wird
die Funktion automatisch deaktiviert,
wobei der Bremsdruck allmählich
verringert wird. Dabei kann es sein,
dass das typische Geräusch des
Lösens der Bremse zu hören ist,
das auf die Anfahrbewegung des
Fahrzeugs hindeutet.
Störungen
Die Berganfahrhilfe wird in folgenden
Fällen deaktiviert:
- wenn das Kupplungspedal
losgelassen wird,
- wenn die Feststellbremse
angezogen ist,
- bei Ausschalten des Motors,
- bei Abwürgen des Motors.
Im Falle einer Funktionsstörung
des Systems leuchtet diese
Warnleuchte in Verbindung mit
einem akustischen Signal und
einer Meldung auf der Anzeige
auf. Wenden Sie sich an das PEUGEOT-
Händlernetz oder eine qualifi zierte Werkstatt,
um das System überprüfen zu lassen.
Page 52 of 240
50

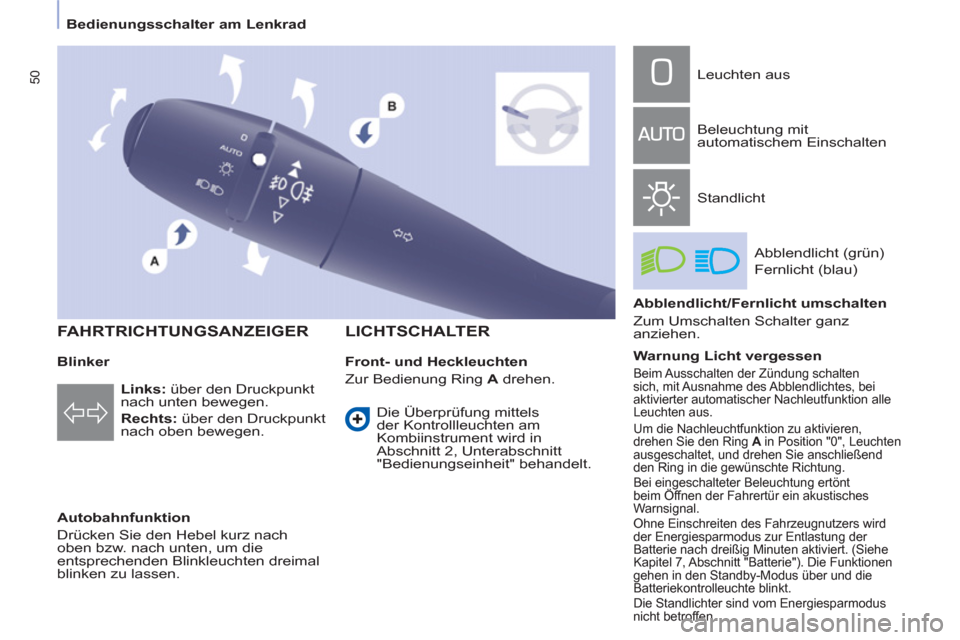

Bedienungsschalter am Lenkrad
Blinker
Autobahnfunktion
Drücken Sie den Hebel kurz nach
oben bzw. nach unten, um die
entsprechenden Blinkleuchten dreimal
blinken zu lassen.
LICHTSCHALTER
Links:
über den Druckpunkt
nach unten bewegen.
Rechts
:
über den Druckpunkt
nach oben bewegen.
Front- und Heckleuchten
Zur Bedienung Ring A
drehen. Leuchten aus
Beleuchtung mit
automatischem Einschalten
Standlicht
Abblendlicht (grün)
Fernlicht (blau)
Abblendlicht/Fernlicht umschalten
Zum Umschalten Schalter ganz
anziehen.
Warnung Licht vergessen
Beim Ausschalten der Zündung schalten
sich, mit Ausnahme des Abblendlichtes, bei
aktivierter automatischer Nachleutfunktion alle
Leuchten aus.
Um die Nachleuchtfunktion zu aktivieren,
drehen Sie den Ring A
in Position "0", Leuchten
ausgeschaltet, und drehen Sie anschließend
den Ring in die gewünschte Richtung.
Bei eingeschalteter Beleuchtung ertönt
beim Öffnen der Fahrertür ein akustisches
Warnsignal.
Ohne Einschreiten des Fahrzeugnutzers wird
der Energiesparmodus zur Entlastung der
Batterie nach dreißig Minuten aktiviert. (Siehe
Kapitel 7, Abschnitt "Batterie"). Die Funktionen
gehen in den Standby-Modus über und die
Batteriekontrolleuchte blinkt.
Die Standlichter sind vom Energiesparmodus
nicht betroffen.
Die Überprüfung mittels
der Kontrollleuchten am
Kombiinstrument wird in
Abschnitt 2, Unterabschnitt
"Bedienungseinheit" behandelt.
FAHRTRICHTUNGSANZEIGER
Page 53 of 240
51
Bedienungsschalter am Lenkrad
ERGONOMIE
und KOMFOR
T
3

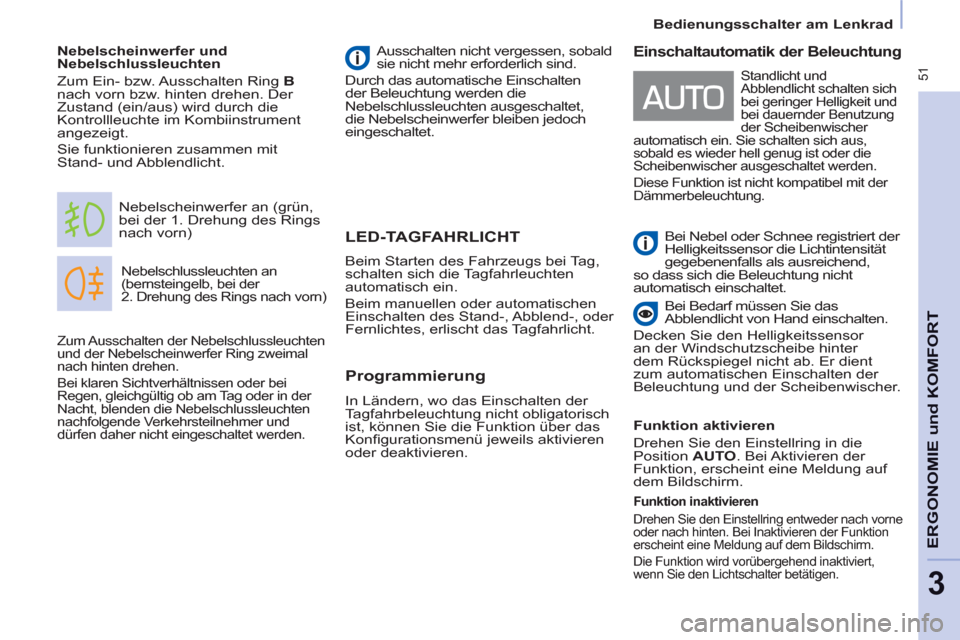

LED-TAGFAHRLICHT
Nebelschlussleuchten an
(bernsteingelb, bei der
2. Drehung des Rings nach vorn)
Nebelscheinwerfer an (grün,
bei der 1. Drehung des Rings
nach vorn)
Nebelscheinwerfer und
Nebelschlussleuchten
Zum Ein- bzw. Ausschalten Ring B
nach vorn bzw. hinten drehen. Der
Zustand (ein/aus) wird durch die
Kontrollleuchte im Kombiinstrument
angezeigt.
Sie funktionieren zusammen mit
Stand- und Abblendlicht. Ausschalten nicht vergessen, sobald
sie nicht mehr erforderlich sind.
Durch das automatische Einschalten
der Beleuchtung werden die
Nebelschlussleuchten ausgeschaltet,
die Nebelscheinwerfer bleiben jedoch
eingeschaltet.
Beim Starten des Fahrzeugs bei Tag,
schalten sich die Tagfahrleuchten
automatisch ein.
Beim manuellen oder automatischen
Einschalten des Stand-, Abblend-, oder
Fernlichtes, erlischt das Tagfahrlicht.
Programmierung
In Ländern, wo das Einschalten der
Tagfahrbeleuchtung nicht obligatorisch
ist, können Sie die Funktion über das
Konfi gurationsmenü jeweils aktivieren
oder deaktivieren.
Zum Ausschalten der Nebelschlussleuchten
und der Nebelscheinwerfer Ring zweimal
nach hinten drehen.
Bei klaren Sichtverhältnissen oder bei
Regen, gleichgültig ob am Tag oder in der
Nacht, blenden die Nebelschlussleuchten
nachfolgende Verkehrsteilnehmer und
dürfen daher nicht eingeschaltet werden.
Einschaltautomatik der Beleuchtung
Bei Nebel oder Schnee registriert der
Helligkeitssensor die Lichtintensität
gegebenenfalls als ausreichend,
so dass sich die Beleuchtung nicht
automatisch einschaltet.
Bei Bedarf müssen Sie das
Abblendlicht von Hand einschalten.
Decken Sie den Helligkeitssensor
an der Windschutzscheibe hinter
dem Rückspiegel nicht ab. Er dient
zum automatischen Einschalten der
Beleuchtung und der Scheibenwischer.
Funktion aktivieren
Drehen Sie den Einstellring in die
Position AUTO
. Bei Aktivieren der
Funktion, erscheint eine Meldung auf
dem Bildschirm.
Funktion inaktivieren
Drehen Sie den Einstellring entweder nach vorne
oder nach hinten. Bei Inaktivieren der Funktion
erscheint eine Meldung auf dem Bildschirm.
Die Funktion wird vorübergehend inaktiviert,
wenn Sie den Lichtschalter betätigen.
Standlicht und
Abblendlicht schalten sich
bei geringer Helligkeit und
bei dauernder Benutzung
der Scheibenwischer
automatisch ein. Sie schalten sich aus,
sobald es wieder hell genug ist oder die
Scheibenwischer ausgeschaltet werden.
Diese Funktion ist nicht kompatibel mit der
Dämmerbeleuchtung.
Page 54 of 240
52
Bedienungsschalter am Lenkrad

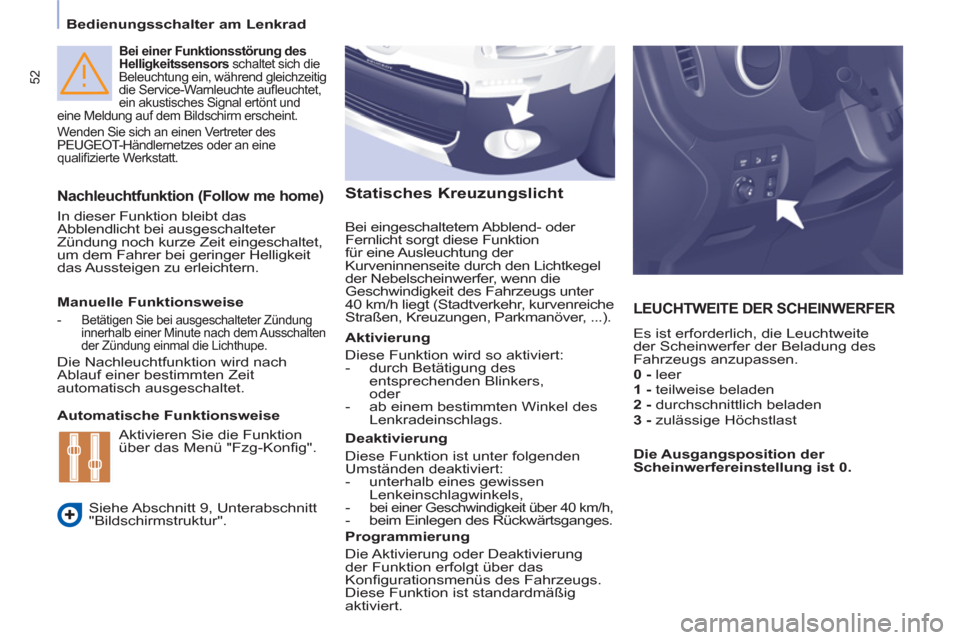

Bei einer Funktionsstörung des
Helligkeitssensors
schaltet sich die
Beleuchtung ein, während gleichzeitig
die Service-Warnleuchte aufl euchtet,
ein akustisches Signal ertönt und
eine Meldung auf dem Bildschirm erscheint.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifi zierte Werkstatt.
Nachleuchtfunktion (Follow me home)
In dieser Funktion bleibt das
Abblendlicht bei ausgeschalteter
Zündung noch kurze Zeit eingeschaltet,
um dem Fahrer bei geringer Helligkeit
das Aussteigen zu erleichtern.
LEUCHTWEITE DER SCHEINWERFER
Es ist erforderlich, die Leuchtweite
der Scheinwerfer der Beladung des
Fahrzeugs anzupassen.
0 - leer
1 - teilweise beladen
2 - durchschnittlich beladen
3 - zulässige Höchstlast
Manuelle Funktionsweise
- Betätigen Sie bei ausgeschalteter Zündung
innerhalb einer Minute nach dem Ausschalten
der Zündung einmal die Lichthupe.
Die Nachleuchtfunktion wird nach
Ablauf einer bestimmten Zeit
automatisch ausgeschaltet.
Automatische Funktionsweise
Siehe Abschnitt 9, Unterabschnitt
"Bildschirmstruktur".
Die Ausgangsposition der
Scheinwerfereinstellung ist 0. Aktivieren Sie die Funktion
über das Menü "Fzg-Konfi g".
Statisches Kreuzungslicht
Bei eingeschaltetem Abblend- oder
Fernlicht sorgt diese Funktion
für eine Ausleuchtung der
Kurveninnenseite durch den Lichtkegel
der Nebelscheinwerfer, wenn die
Geschwindigkeit des Fahrzeugs unter
40 km/h liegt (Stadtverkehr, kurvenreiche
Straßen, Kreuzungen, Parkmanöver, ...).
Aktivierung
Diese Funktion wird so aktiviert:
- durch Betätigung des
entsprechenden Blinkers,
oder
- ab einem bestimmten Winkel des
Lenkradeinschlags.
Deaktivierung
Diese Funktion ist unter folgenden
Umständen deaktiviert:
- unterhalb eines gewissen
Lenkeinschlagwinkels,
-
bei einer Geschwindigkeit über 40 km/h,
- beim Einlegen des Rückwärtsganges.
Programmierung
Die Aktivierung oder Deaktivierung
der Funktion erfolgt über das
Konfi gurationsmenüs des Fahrzeugs.
Diese Funktion ist standardmäßig
aktiviert.
Page 55 of 240
53
Bedienungsschalter am Lenkrad
ERGONOMIE
und KOMFOR
T
3

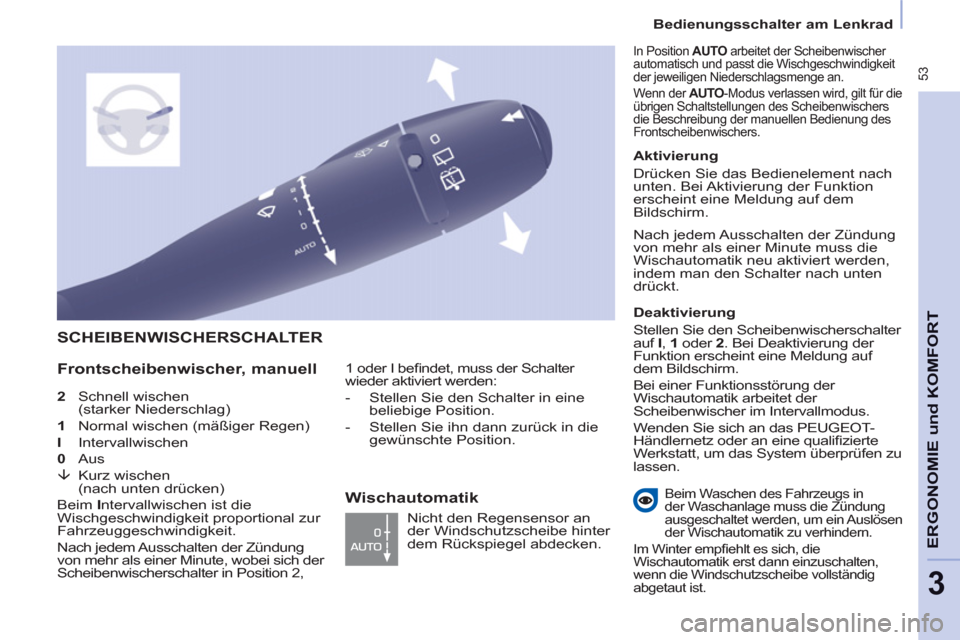

2 Schnell wischen
(starker Niederschlag)
1 Normal wischen (mäßiger Regen)
I Intervallwischen
0 Aus
Page 56 of 240

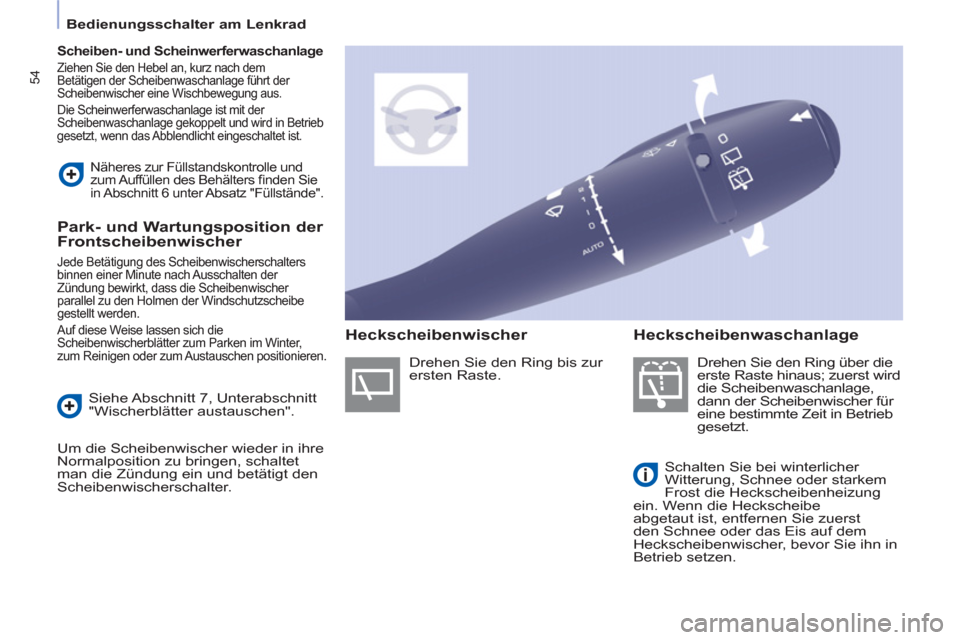

54
Bedienungsschalter am Lenkrad
Scheiben- und Scheinwerferwaschanlage
Ziehen Sie den Hebel an, kurz nach dem
Betätigen der Scheibenwaschanlage führt der
Scheibenwischer eine Wischbewegung aus.
Die Scheinwerferwaschanlage ist mit der
Scheibenwaschanlage gekoppelt und wird in Betrieb
gesetzt, wenn das Abblendlicht eingeschaltet ist.
Drehen Sie den Ring über die
erste Raste hinaus; zuerst wird
die Scheibenwaschanlage,
dann der Scheibenwischer für
eine bestimmte Zeit in Betrieb
gesetzt.
Schalten Sie bei winterlicher
Witterung, Schnee oder starkem
Frost die Heckscheibenheizung
ein. Wenn die Heckscheibe
abgetaut ist, entfernen Sie zuerst
den Schnee oder das Eis auf dem
Heckscheibenwischer, bevor Sie ihn in
Betrieb setzen.
Näheres zur Füllstandskontrolle und
zum Auffüllen des Behälters fi nden Sie
in Abschnitt 6 unter Absatz "Füllstände".
Park- und Wartungsposition der
Frontscheibenwischer
Jede Betätigung des Scheibenwischerschalters
binnen einer Minute nach Ausschalten der
Zündung bewirkt, dass die Scheibenwischer
parallel zu den Holmen der Windschutzscheibe
gestellt werden.
Auf diese Weise lassen sich die
Scheibenwischerblätter zum Parken im Winter,
zum Reinigen oder zum Austauschen positionieren.
Siehe Abschnitt 7, Unterabschnitt
"Wischerblätter austauschen".
Um die Scheibenwischer wieder in ihre
Normalposition zu bringen, schaltet
man die Zündung ein und betätigt den
Scheibenwischerschalter. Drehen Sie den Ring bis zur
ersten Raste.
Heckscheibenwischer
Heckscheibenwaschanlage
Page 57 of 240
55
Bedienungsschalter am Lenkrad
ERGONOMIE
und KOMFOR
T
3

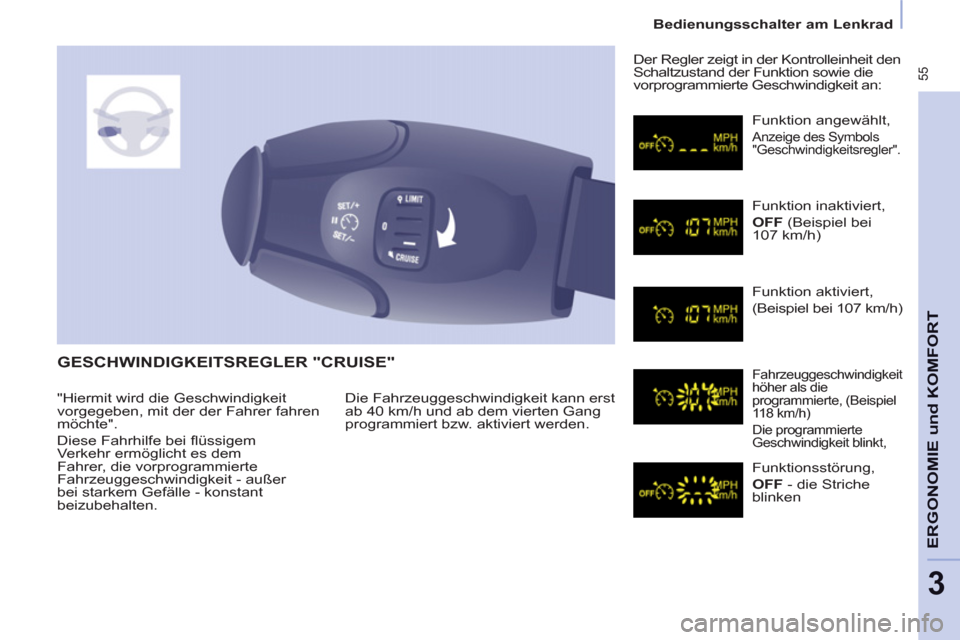

GESCHWINDIGKEITSREGLER "CRUISE"
Die Fahrzeuggeschwindigkeit kann erst
ab 40 km/h und ab dem vierten Gang
programmiert bzw. aktiviert werden. Der Regler zeigt in der Kontrolleinheit den
Schaltzustand der Funktion sowie die
vorprogrammierte Geschwindigkeit an:
Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsregler".
Funktion inaktiviert,
OFF
(Beispiel bei
107 km/h)
Funktion aktiviert,
(Beispiel bei 107 km/h)
Fahrzeuggeschwindigkeit
höher als die
programmierte, (Beispiel
118 km/h)
Die programmierte
Geschwindigkeit blinkt,
Funktionsstörung,
OFF
- die Striche
blinken "Hiermit wird die Geschwindigkeit
vorgegeben, mit der der Fahrer fahren
möchte".
Diese Fahrhilfe bei fl üssigem
Verkehr ermöglicht es dem
Fahrer, die vorprogrammierte
Fahrzeuggeschwindigkeit - außer
bei starkem Gefälle - konstant
beizubehalten.
Page 58 of 240
56
Bedienungsschalter am Lenkrad

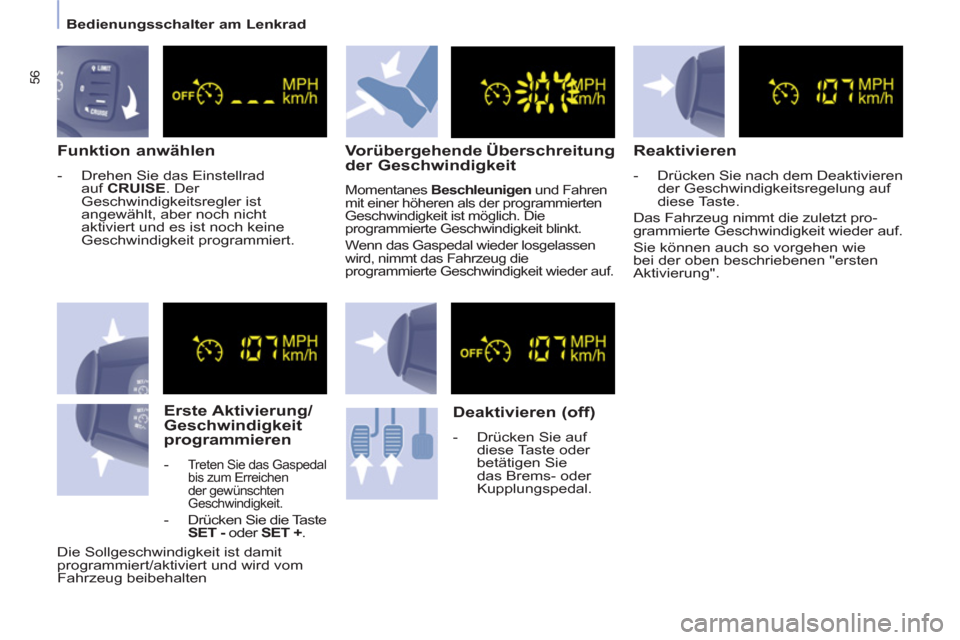

Funktion anwählen
- Drehen Sie das Einstellrad
auf CRUISE
. Der
Geschwindigkeitsregler ist
angewählt, aber noch nicht
aktiviert und es ist noch keine
Geschwindigkeit programmiert.
Erste Aktivierung/
Geschwindigkeit
programmieren
- Treten Sie das Gaspedal
bis zum Erreichen
der gewünschten
Geschwindigkeit.
- Drücken Sie die Taste
SET -
oder SET +
.
Vorübergehende Überschreitung
der Geschwindigkeit
Momentanes Beschleunigen
und Fahren
mit einer höheren als der programmierten
Geschwindigkeit ist möglich. Die
programmierte Geschwindigkeit blinkt.
Wenn das Gaspedal wieder losgelassen
wird, nimmt das Fahrzeug die
programmierte Geschwindigkeit wieder auf.
Deaktivieren (off)
- Drücken Sie auf
diese Taste oder
betätigen Sie
das Brems- oder
Kupplungspedal.
Reaktivieren
- Drücken Sie nach dem Deaktivieren
der Geschwindigkeitsregelung auf
diese Taste.
Das Fahrzeug nimmt die zuletzt pro-
grammierte Geschwindigkeit wieder auf.
Sie können auch so vorgehen wie
bei der oben beschriebenen "ersten
Aktivierung".
Die Sollgeschwindigkeit ist damit
programmiert/aktiviert und wird vom
Fahrzeug beibehalten
Page 59 of 240
57
Bedienungsschalter am Lenkrad
ERGONOMIE
und KOMFOR
T
3
Programmierte
Sollgeschwindigkeit ändern
Um eine höhere als
die vorhergehende
Geschwindigkeit zu
speichern, haben Sie
zwei Möglichkeiten:
Funktion ausschalten
Funktionsstörung
Die programmierte Geschwindigkeit
wird gelöscht und durch drei Striche
ersetzt. Wenden Sie sich an das
PEUGEOT-Händlernetz oder an eine
qualifi zierte Werkstatt, um das System
überprüfen zu lassen.
Programmierte
Sollgeschwindigkeit löschen
Im Stillstand wird nach dem
Ausschalten der Zündung keine
Geschwindigkeit mehr vom System
gespeichert. Ohne das Gaspedal zu betätigen:
- drücken Sie auf die Taste Set +
.
Bei kurzem Druck erhöht sie sich um
1 km/h.
Bei anhaltendem Druck erhöht sie sich
in Schritten von 5 km/h.
Mit Betätigung des Gaspedals:
- Überschreiten Sie die gespeicherte
Geschwindigkeit, bis Sie die
gewünschte Geschwindigkeit
erreicht haben.
- Drücken Sie auf die Taste Set +
oder Set -
.
Um eine niedrigere als die
vorhergehende Geschwindigkeit zu
speichern:
- drücken Sie auf die Taste Set -
.
Bei kurzem Druck verringert sie sich
um 1 km/h.
Bei anhaltendem Druck verringert sie
sich in Schritten von 5 km/h.
- Drehen Sie das Einstellrad auf 0
oder schalten Sie die Zündung aus,
um die Funktion auszuschalten.
Was Sie beachten sollten
Besondere Vorsicht ist geboten,
wenn Sie die programmierte
Sollgeschwindigkeit durch
ununterbrochenen Druck auf die Taste
ändern, da die Geschwindigkeit sich
schnell erhöhen oder verringern kann.
Benutzen Sie den
Geschwindigkeitsregler nicht auf glatter
Fahrbahn oder im dichten Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsbegrenzer nicht
verhindern, dass die programmierte
Geschwindigkeit überschritten wird.
Der Geschwindigkeitsregler entbindet
den Fahrer in keinem Fall von der
Einhaltung der vorgeschriebenen
Geschwindigkeiten noch von seiner
Aufmerksamkeit oder Verantwortung
Es empfi ehlt sich, die Füße in
Pedalnähe ruhen zu lassen.
Um jede Behinderung unter dem
Pedalwerk zu vermeiden:
- achten Sie darauf, dass der
Teppichschoner und die
zugehörigen Befestigungen richtig
liegen,
- legen Sie niemals mehrere
Teppichschoner übereinander.
Page 60 of 240
58
Bedienungsschalter am Lenkrad
Allerdings lässt sich die
vorprogrammierte Geschwindigkeit
überschreiten, indem man das
Gaspedal über den Widerstand
hinaus bis zum Anschlag durchtritt.
Damit der Geschwindigkeitsbegrenzer
seine Funktion wieder aufnimmt,
genügt es, das Gaspedal langsam
loszulassen und das Tempo unter die
vorprogrammierte Geschwindigkeit
abfallen zu lassen.
Die Betätigung erfolgt im Stand bei
laufendem Motor, oder während der
Fahrt.
Der Begrenzer zeigt in der
Kontrolleinheit den Schaltzustand der
Funktion sowie die vorprogrammierte
Geschwindigkeit an:
GESCHWINDIGKEITSBEGRENZER "LIMIT"
Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsbegrenzer"
Funktion inaktiviert,
zuletzt programmierte
Geschwindigkeit - OFF
(Beispiel bei
107 km/h)
Funktion aktiviert,
(Beispiel bei 107 km/h)
Fahrzeuggeschwin-
digkeit höher
(Beispiel bei 118 km/h)
Die programmierte
Gesshwindigkeit
blinkt.
Funktionsstörung,
OFF
- die Striche
blinken "Hiermit wird die Geschwindigkeit
vorgegeben, die der Fahrer nicht
überschreiten möchte".
Die Funktion wird bei laufendem Motor
im Stand oder während der Fahrt
eingeschaltet. Die vorprogrammierbare
Mindestgeschwindigkeit beträgt 30 km/h.
Die Fahrzeug reagiert auf die
Betätigung des Gaspedals durch
den Fahrer, bis dieses Widerstand
bietet, was bedeutet, dass die
vorprogrammierte Geschwindigkeit
erreicht wurde.
