Peugeot Partner Tepee 2012 Handleiding (in Dutch)

139
6
Brandstof
BRANDSTOF TANKEN

Te laag brandstofniveau


Tanken
Het tanken dient met afgezette motor

te geschieden.


- Open de brandstofvulklep.

- Steek de sleutel in het slot en draai de
sleutel een kwart omwenteling om.

- Trek de tankdop uit de vulopening
en bevestig deze aan de haak aan
de binnenzijde van de vulklep.

Een mechanisch systeem
voorkomt dat tijdens het tanken
de linker schuifdeur geopend
kan worden. Let erop dat niemand de
schuifdeur probeert te openen als de
brandstofvulklep geopend is.
Na het sluiten van de brandstofvulklep
kan de schuifdeur geblokkeerd worden.
Druk dan tegen de schuifdeur om deze
te sluiten en vervolgens te openen. Als het minimum
brandstofniveau is bereikt,
gaat dit lampje branden.
Er bevindt zich nog ongeveer
8 liter
in de tank. Tank bij de
eerstvolgende gelegenheid om een
lege brandstoftank te voorkomen.
Rijd de tank nooit helemaal leeg, dit
zou tot storingen in de emisseregeling
en/of het inspuitsysteem kunnen
leiden. Op een sticker aan de binnenzijde van
het tankklepje staat de voorgeschreven
soort brandstof aangegeven.
Er moet minstens 5 liter bijgevuld
worden voordat de meter de nieuwe
hoeveelheid brandstof in de tank
correct aangeeft.
Bij het verwijderen van de tankdop kan
er enige zuiging ontstaan. Dit vacuüm
is normaal en komt door de afdichting
van het brandstofcircuit.
Laat het vulpistool bij het aftanken
van de auto nooit meer dan 3 keer
automatisch uitspringen. Indien dit wel
gebeurt, kunnen er storingen optreden.
De inhoud van de brandstoftank
bedraagt ca. 60 liter.


- Vergrendel na het tanken de vuldop
en sluit de vulklep.










Brandstofkwaliteit voor
benzinemotoren

Auto's met benzinemotoren kunnen
probleemloos rijden op biobrandstoffen
van het type E10 (deze bevatten
10% ethanol) die voldoen aan de
Europese richtlijnen EN 228 en
EN 15376.
Brandstoffen van het type E85 (deze
bevatten tot 85% ethanol) zijn
uitsluitend geschikt voor auto's die
speciaal bestemd zijn voor dit type
brandstof (BioFlex-auto's). De kwaliteit
van de ethanol moet voldoen aan de
Europese richtlijn EN 15293.
Auto's die kunnen rijden op
brandstoffen met een ethanolgehalte
tot 100% (type E100), worden alleen
verkocht in Brazilië.

DIESEL
140


Brandstof

BRANDSTOFTOEVOER
UITGESCHAKELD

Bij een zware aanrijding wordt de
brandstoftoevoer automatisch door de
brandstofafsluiter onderbroken.
Als dit verklikkerlampje gaat
knipperen, verschijnt een
melding op het display.
Controleer buiten de auto of u
geen brandstof ruikt en of er geen
brandstofl ekkage is en herstel de
brandstoftoevoer als volgt:


- zet het contact af (stand STOP),

- neem de sleutel uit het contactslot,

- plaats de sleutel in het contactslot,

- zet het contact aan en start de
motor.

HANDOPVOERPOMP DIESEL



In het geval van een lege
brandstoftank is het noodzakelijk het
brandstofsysteem te ontluchten:


- vul de brandstoftank met minimaal
vijf liter diesel,

- bedien de handopvoerpomp van de
ontluchting (onder de beschermkap
in de motorruimte),

- houd de sleutel in de stand "D"
(starten) tot de motor aanslaat.
Raadpleeg in rubriek 6 het
gedeelte "Onder de motorkap".










Brandstofkwaliteit voor
dieselmotoren

Auto's met dieselmotoren kunnen
probleemloos rijden op biobrandstoffen
die aan de huidige en toekomstige
Europese richtlijnen voldoen (diesel die
voldoet aan de richtlijn EN 590
gemengd met biobrandstof die voldoet
aan de richtlijn EN 14214) en die aan
de pomp getankt kunnen worden (met
een gehalte aan methyl-estervetzuren
van 0 tot 7%).
Het gebruik van biobrandstof B30 is
mogelijk bij bepaalde dieselmotoren
op voorwaarde dat de bijzondere
onderhoudsvoorschriften strikt worden
nageleefd. Raadpleeg het
PEUGEOT-netwerk of een
gekwalifi ceerde werkplaats.
Het gebruik van elk ander type
(bio)brandstof (zuivere of verdunde
plantaardige of dierlijke olie,
stookolie ...) is nadrukkelijk verboden
(kans op schade aan de motor en het
brandstofcircuit).

141
Accu
SNEL WEER OP WE
G
7
ACCU

Wacht 2 minuten na het uitzetten van
het contact alvorens de accu los te
koppelen.
Maak de accupoolklemmen niet los bij
draaiende motor.
Laad de accu niet op zonder de
accukabels los te nemen.
Zet, elke keer nadat de accukabels
weer zijn aangesloten, het contact AAN
en wacht 1 minuut alvorens de motor
te starten, zodat de elektronische
systemen geïnitialiseerd kunnen
worden. Raadpleeg het
PEUGEOT-netwerk of een
gekwalifi ceerde werkplaats als er zich
na deze handeling toch nog problemen
voordoen.
Wacht ongeveer 3 minuten na het
vervangen van een lamp alvorens de
accu aan te sluiten. Het is raadzaam de accu los te
koppelen als uw auto langer dan
een maand buiten gebruik is.

Laden met behulp van een
acculader:


- maak de accupoolklemmen los,

- volg de aanwijzingen van de
fabrikant op de acculader,

- sluit de accukabels weer aan, te
beginnen met de (-) kabel,

- controleer of de accupolen en
de klemmen schoon zijn. Indien
ze bedekt zijn met een (witte of
groene) oxidatielaag, neem dan de
accukabels los en reinig de polen
en de klemmen.



Starten met een hulpaccu:



- sluit eerst de rode kabel aan op de
(+) polen van de beide accu's,

- sluit de groene of zwarte kabel aan
op de (-) pool van de hulpaccu,

- sluit het andere uiteinde van de
groene of zwarte kabel aan op
een zo ver mogelijk van de accu
verwijderd massapunt van de te
starten auto,

- stel de startmotor in werking en laat
de motor draaien,

- wacht tot de motor stationair draait
en neem dan de kabels los.




Deze sticker geeft aan dat er
een speciale 12V-loodaccu is
gebruikt die alleen losgekoppeld
en/of vervangen mag worden bij
het PEUGEOT-netwerk of bij een
gekwalifi ceerde werkplaats.
Het negeren van deze aanwijzing kan
ertoe leiden dat de accu vroegtijdig
aan vervanging toe is.

Na het monteren van de accu
kan het, afhankelijk van de
weersomstandigheden en de
laadtoestand van de accu, enkele uren
(tot ongeveer 8 uur) duren voordat het
Stop & Start-systeem weer zal werken.

Voor het opladen van de accu van
het Stop & Start-systeem hoeven
de accukabels niet losgenomen te
worden.

142



Accu
ECO-MODUS

Nadat de motor is afgezet wordt bij
aangezet contact na 30 minuten een
aantal elektrische voorzieningen
(ruitenwissers, ruitbediening,
plafonniers, autoradio, enz.)
automatisch uitgeschakeld om te
voorkomen dat de accu ontladen raakt.
Op dat moment knippert het
verklikkerlampje voor het laden van de
accu en verschijnt er een melding op
het display.
Start de motor en laat deze enige
tijd draaien om de bovengenoemde
voorzieningen weer te kunnen
gebruiken.
De beschikbare tijd bedraagt het
dubbele van de tijd dat de motor heeft
gedraaid. Deze tijd zal echter altijd
tussen de 5 en 30 minuten bedragen.
Als de accu ontladen is, kan de motor
niet gestart worden.

143
SNEL WEER OP WE
G
7


Wiel verwisselen

De set voor voorlopige
bandenreparatie bestaat uit
een compressor en een fl acon
(dat een afdichtmiddel bevat).

Gebruik van de set



1.
Kruis het wiel waarvan de band
lek is aan op de sticker met de
snelheidslimiet, en plak deze op het
stuurwiel om u er aan te herinneren
dat u tijdelijk met een gerepareerd
wiel rijdt.

2.
Klik de fl acon 1
op de compressor 2
.

3.
Sluit de fl acon 1
aan op het ventiel
van de lekke band.

4.
Let erop dat de slang van de
compressor volledig uitgerold
is voordat u deze op de fl acon
aansluit.

5.
Sluit de voedingsdraad aan op een
van de 12V-aansluitingen in de auto.

6.
Activeer de compressor met
een druk op de knop A
, tot de
bandenspanning 2,0 bar bedraagt.
Als deze spanning niet bereikt kan
worden, kan de band niet worden
gerepareerd.

7.
Verwijder de compressor en berg
deze op.

8.
Rijd onmiddellijk enkele kilometers
met beperkte snelheid, zodat het
afdichtingsproduct het lek kan
dichten.

9.
Breng de band met behulp van
de compressor op de normale,
voorgeschreven spanning en
controleer of het lek goed gedicht is
(de bandenspanning mag niet lager
worden).

10.
Rijd maximaal 80 km/h. Laat
de gerepareerde band zo snel
mogelijk onderzoeken en repareren
door een specialist. De fl acon kan na gebruik worden
bewaard in de bijgeleverde plastic zak,
om te voorkomen dat vloeistofresten
uw auto vervuilen.
Let op: de gelfl acon bevat
ethyleenglycol. Dit middel is
schadelijk bij inname en irriterend
voor de ogen.
Houd het middel buiten het bereik van
kinderen.
Werp de fl acon na gebruik niet weg,
maar lever deze in bij het
PEUGEOT-netwerk of een offi cieel
inzamelpunt.
De fl acon is verkrijgbaar bij het
PEUGEOT-netwerk.

BANDENREPARATIESET

De bandenreparatieset bevindt zich in
een opbergvak onder de voorstoel.
Auto's die voorzien zijn van een
bandenreparatieset hebben geen
reservewiel, noch gereedschap (krik,
slinger, ...).

144


Wiel verwisselen



1. PLAATSEN VAN DE AUTO



- Verzeker u ervan dat alle
inzittenden de auto hebben
verlaten en zich op een veilige plek
bevinden.

- Zet de auto voor zover mogelijk op
een horizontale, stabiele en stroeve
ondergrond.

- Zet de handrem vast, zet het
contact af en schakel de eerste
versnelling of de achteruit in.
- Blokkeer indien mogelijk het
wiel schuin tegenover het te
verwisselen wiel met een wielblok
(indien aanwezig).
Bij auto's met een trekhaak kan
het nodig zijn de achterzijde op te
krikken om het reservewiel uit de
reservewielhouder te kunnen nemen.
Raadpleeg het PEUGEOT-netwerk
of een gekwalifi ceerde werkplaats
wanneer sprake is van bijzondere
omstandigheden of zware belading.

WIEL VERWISSELEN

2. GEREEDSCHAP



- Het gereedschap bevindt zich in
het opbergvak onder de voorstoel.
Schuif de stoel, indien nodig,
naar voren voor toegang tot het
opbergvak via de achterzijde.

- Draai de moer los en verwijder de
krik en de wielsleutel.


1.
Wielsleutel.

2.
Krik.

3.
Gereedschap om sierdop van
lichtmetalen velgen te verwijderen.

4.
Wielblok.
De krik en het gereedschap zijn
specifi ek voor uw auto. Gebruik ze niet
voor andere doeleinden.

145
SNEL WEER OP WE
G
7


Wiel verwisselen



3. RESERVEWIEL


- Draai de bout los met behulp
van de wielsleutel, tot de
reservewielhouder zo laag mogelijk
hangt.

- Open de achterdeuren voor
toegang tot het reservewiel.
- Haal de reservewielhouder los van
de haak en plaats het reservewiel
in de nabijheid van het te
vervangen wiel.

146


Wiel verwisselen



4. WERKWIJZE


- Plaats de kop van de krik in het
steunpunt bij het te verwisselen
wiel. Zorg ervoor dat het voetstuk
van de krik op een stevige
ondergrond staat en zich loodrecht
onder het steunpunt bevindt .

- Draai de krik uit tot het wiel loskomt
van de grond.

- Draai alle wielbouten geheel los.

- Verwijder de wielbouten en het wiel.

- Verwijder de wieldop door deze
los te trekken met behulp van het
hiervoor bestemde gereedschap.

- Draai de wielbouten iets los. Draai de krik niet uit voordat de
wielbouten van het te verwisselen
wiel iets zijn losgedraaid en het
wiel dat zich schuin tegenover
het te verwisselen wiel bevindt, is
geblokkeerd met een wielblok.

147
SNEL WEER OP WE
G
7


Wiel verwisselen


- Laat de auto volledig zakken
door de krik omlaag te draaien en
verwijder de krik vervolgens.

- Draai de wielbouten met de
wielsleutel volledig vast, zonder te
forceren.

- Berg het wiel met de lekke band op
in de reservewielhouder.
- Hang de reservewielhouder op aan
de haak en draai deze omhoog met
behulp van de bout en de wielsleutel.
Ga nooit onder een auto liggen die
alleen op de krik steunt (gebruik
bokken). Gebruik nooit ander
gereedschap dan de wielsleutel.

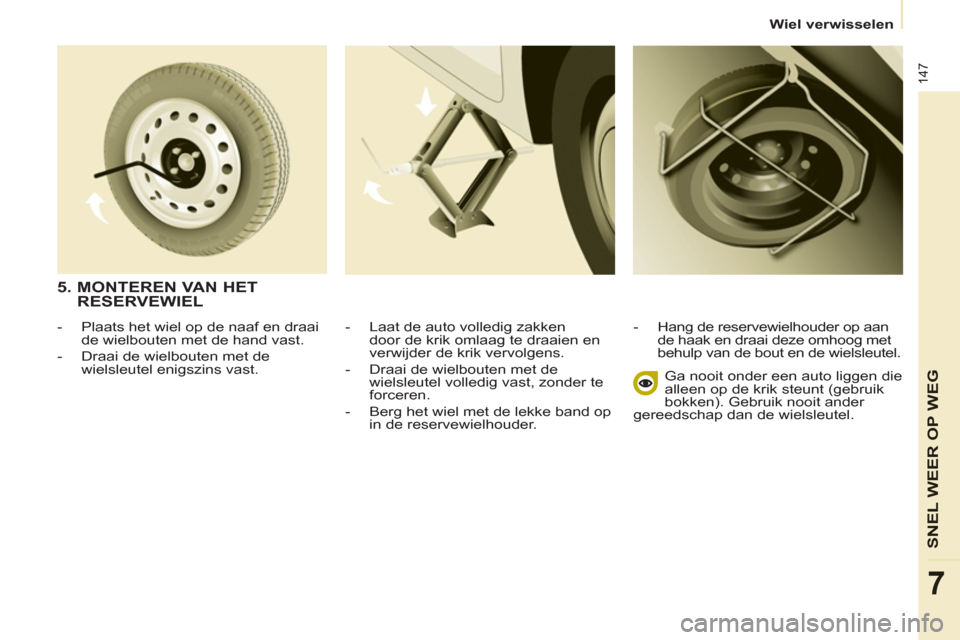

5. MONTEREN VAN HET
RESERVEWIEL


- Plaats het wiel op de naaf en draai
de wielbouten met de hand vast.

- Draai de wielbouten met de
wielsleutel enigszins vast.

148

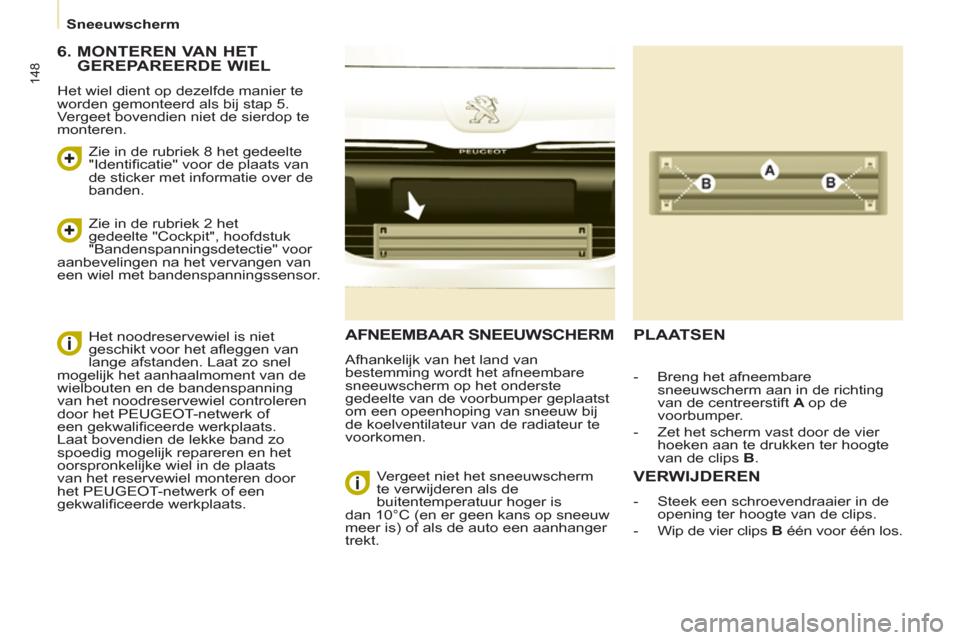

Sneeuwscherm
AFNEEMBAAR SNEEUWSCHERM
Afhankelijk van het land van
bestemming wordt het afneembare
sneeuwscherm op het onderste
gedeelte van de voorbumper geplaatst
om een opeenhoping van sneeuw bij
de koelventilateur van de radiateur te
voorkomen.

PLAATSEN

VERWIJDEREN



- Steek een schroevendraaier in de
opening ter hoogte van de clips.

- Wip de vier clips B één voor één los.


- Breng het afneembare
sneeuwscherm aan in de richting
van de centreerstift A op de
voorbumper.

- Zet het scherm vast door de vier
hoeken aan te drukken ter hoogte
van de clips B .

Vergeet niet het sneeuwscherm
te verwijderen als de
buitentemperatuur hoger is
dan 10°C (en er geen kans op sneeuw
meer is) of als de auto een aanhanger
trekt.

6. MONTEREN VAN HET
GEREPAREERDE WIEL
Het wiel dient op dezelfde manier te
worden gemonteerd als bij stap 5.
Vergeet bovendien niet de sierdop te
monteren.

Zie in de rubriek 8 het gedeelte
"Identifi catie" voor de plaats van
de sticker met informatie over de
banden.
Zie in de rubriek 2 het
gedeelte "Cockpit", hoofdstuk
"Bandenspanningsdetectie" voor
aanbevelingen na het vervangen van
een wiel met bandenspanningssensor.
Het noodreservewiel is niet
geschikt voor het afl eggen van
lange afstanden. Laat zo snel
mogelijk het aanhaalmoment van de
wielbouten en de bandenspanning
van het noodreservewiel controleren
door het PEUGEOT-netwerk of
een gekwalifi ceerde werkplaats.
Laat bovendien de lekke band zo
spoedig mogelijk repareren en het
oorspronkelijke wiel in de plaats
van het reservewiel monteren door
het PEUGEOT-netwerk of een
gekwalifi ceerde werkplaats.
