Peugeot Partner Tepee 2012 Manuel du propriétaire (in French)

89
ERGONOMI
E et
CONFOR
T
3

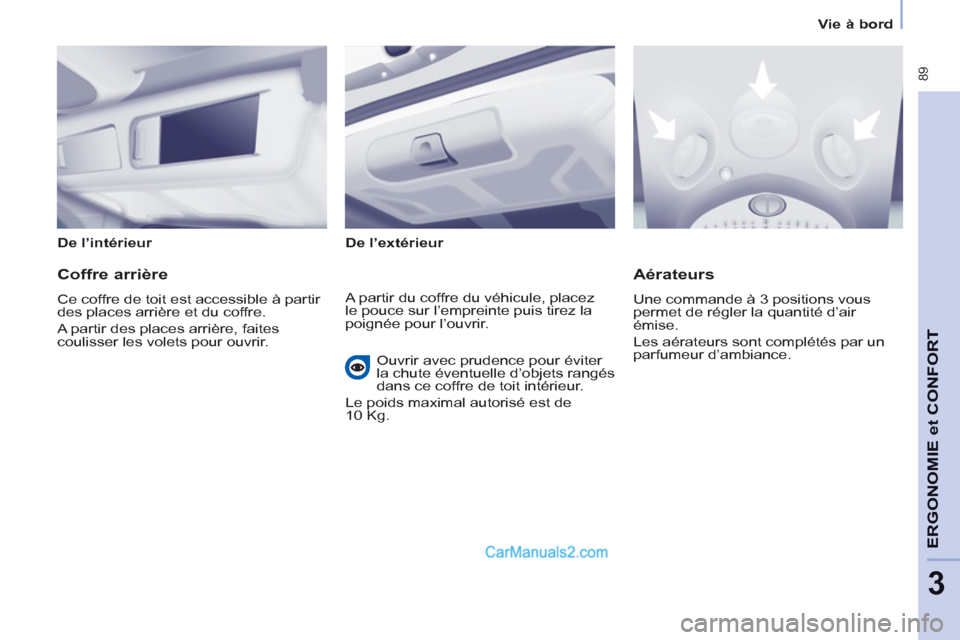

Vie à bord

De l’intérieur

De l’extérieur



Coffre arrière

Ce coffre de toit est accessible à partir
des places arrière et du coffre.
A partir des places arrière, faites
coulisser les volets pour ouvrir.

Aérateurs

Une commande à 3 positions vous
permet de régler la quantité d’air
émise.
Les aérateurs sont complétés par un
parfumeur d’ambiance. A partir du coffre du véhicule, placez
le pouce sur l’empreinte puis tirez la
poignée pour l’ouvrir.
Ouvrir avec prudence pour éviter
la chute éventuelle d’objets rangés
dans ce coffre de toit intérieur.
Le poids maximal autorisé est de
10 Kg.

90


Vie à bord

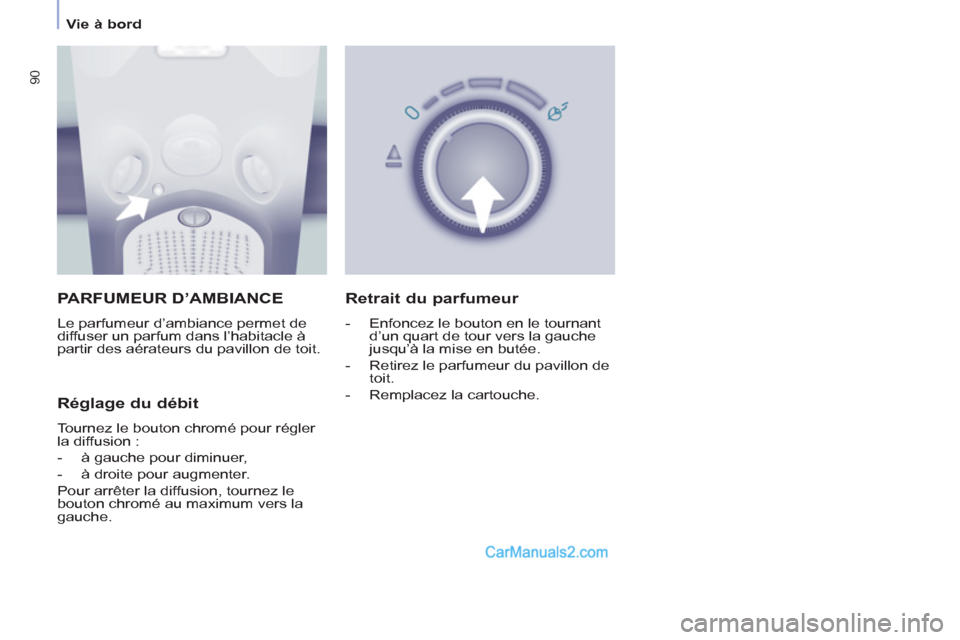

PARFUMEUR D’AMBIANCE

Le parfumeur d’ambiance permet de
diffuser un parfum dans l’habitacle à
partir des aérateurs du pavillon de toit.

Réglage du débit

Tournez le bouton chromé pour régler
la diffusion :


- à gauche pour diminuer,

- à droite pour augmenter.
Pour arrêter la diffusion, tournez le
bouton chromé au maximum vers la
gauche.


Retrait du parfumeur



- Enfoncez le bouton en le tournant
d’un quart de tour vers la gauche
jusqu’à la mise en butée.

- Retirez le parfumeur du pavillon de
toit.

- Remplacez la cartouche.

91
ERGONOMI
E et
CONFOR
T
3
Vie à bord

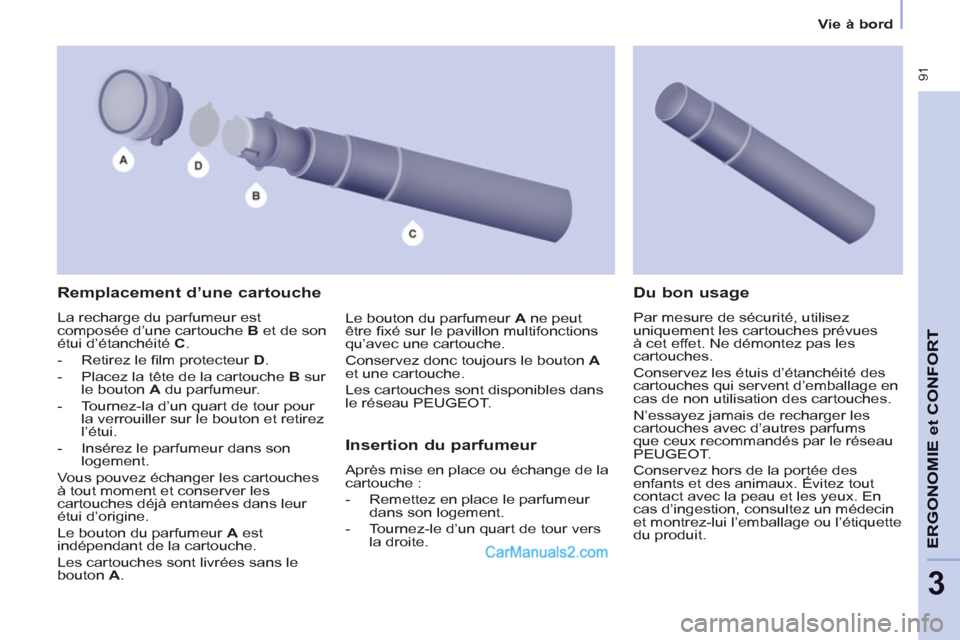

Remplacement d’une cartouche

La recharge du parfumeur est
composée d’une cartouche B
et de son
étui d’étanchéité C
.


- Retirez le fi lm protecteur D
.

- Placez la tête de la cartouche B
sur
le bouton A
du parfumeur.

- Tournez-la d’un quart de tour pour
la verrouiller sur le bouton et retirez
l’étui.

- Insérez le parfumeur dans son
logement.
Vous pouvez échanger les cartouches
à tout moment et conserver les
cartouches déjà entamées dans leur
étui d’origine.
Le bouton du parfumeur A
est
indépendant de la cartouche.
Les cartouches sont livrées sans le
bouton A
.


Insertion du parfumeur

Après mise en place ou échange de la
cartouche :


- Remettez en place le parfumeur
dans son logement.

- Tournez-le d’un quart de tour vers
la droite.



Du bon usage

Par mesure de sécurité, utilisez
uniquement les cartouches prévues
à cet effet. Ne démontez pas les
cartouches.
Conservez les étuis d’étanchéité des
cartouches qui servent d’emballage en
cas de non utilisation des cartouches.
N’essayez jamais de recharger les
cartouches avec d’autres parfums
que ceux recommandés par le réseau
PEUGEOT.
Conservez hors de la portée des
enfants et des animaux. Évitez tout
contact avec la peau et les yeux. En
cas d’ingestion, consultez un médecin
et montrez-lui l’emballage ou l’étiquette
du produit. Le bouton du parfumeur A
ne peut
être fi xé sur le pavillon multifonctions
qu’avec une cartouche.
Conservez donc toujours le bouton A

et une cartouche.
Les cartouches sont disponibles dans
le réseau PEUGEOT.

92


Vie à bord

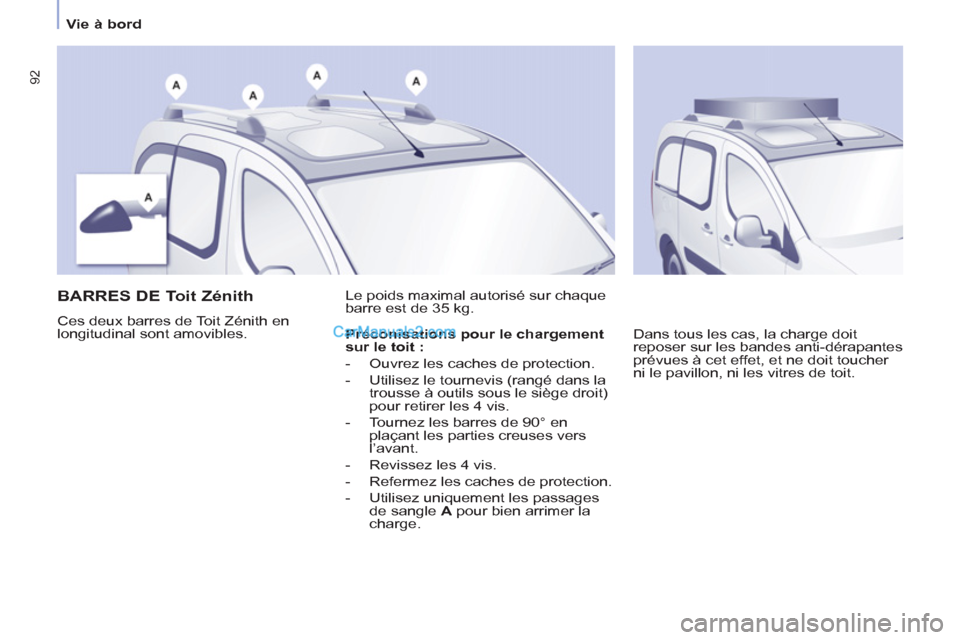

BARRES DE Toit Zénith

Ces deux barres de Toit Zénith en
longitudinal sont amovibles. Le poids maximal autorisé sur chaque
barre est de 35 kg.
Dans tous les cas, la charge doit
reposer sur les bandes anti-dérapantes
prévues à cet effet, et ne doit toucher
ni le pavillon, ni les vitres de toit.
Préconisations pour le chargement
sur le toit :



- Ouvrez les caches de protection.

- Utilisez le tournevis (rangé dans la
trousse à outils sous le siège droit)
pour retirer les 4 vis.

- Tournez les barres de 90° en
plaçant les parties creuses vers
l’avant.

- Revissez les 4 vis.

- Refermez les caches de protection.

- Utilisez uniquement les passages
de sangle A
pour bien arrimer la
charge.

93
ERGONOMI
E
et
CONFOR
T
3
Vie à bord

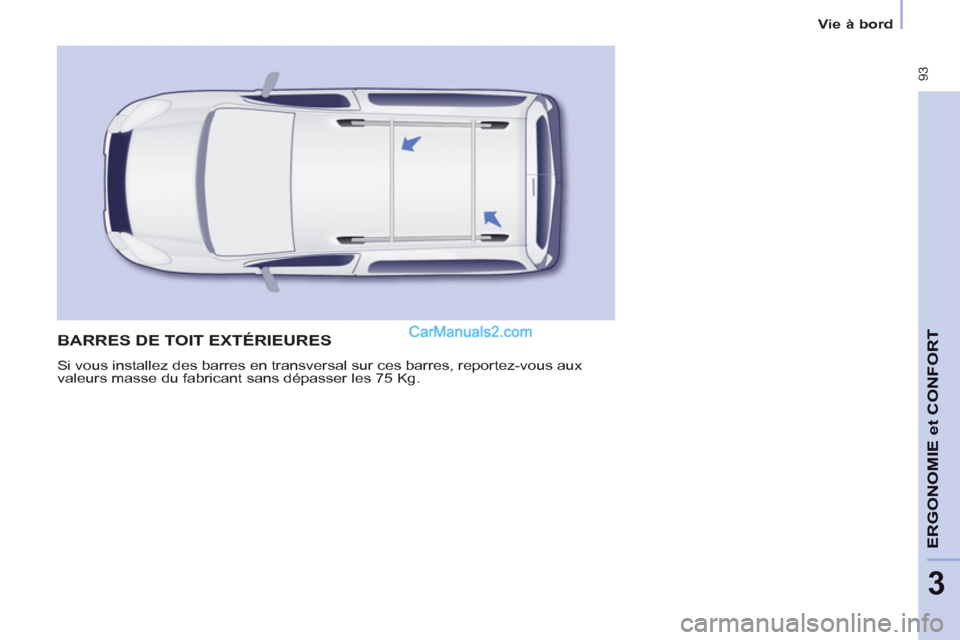

BARRES DE TOIT EXTÉRIEURES

Si vous installez des barres en transversal sur ces barres, reportez-vous aux
valeurs masse du fabricant sans dépasser les 75 Kg.

94


Vie à bord

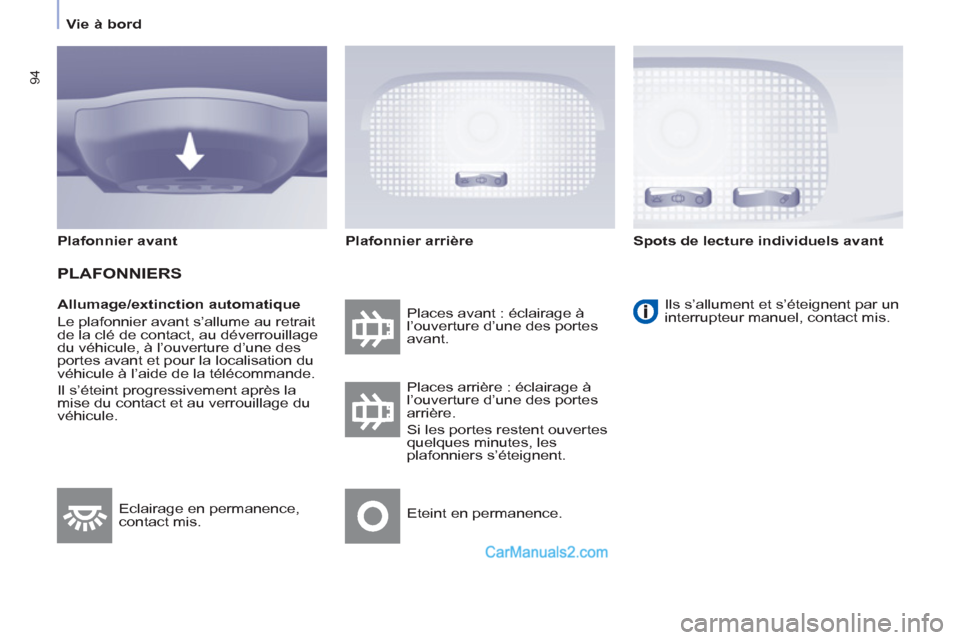

Allumage/extinction automatique
Le plafonnier avant s’allume au retrait
de la clé de contact, au déverrouillage
du véhicule, à l’ouverture d’une des
portes avant et pour la localisation du
véhicule à l’aide de la télécommande.
Il s’éteint progressivement après la
mise du contact et au verrouillage du
véhicule. Places avant : éclairage à
l’ouverture d’une des portes
avant. Ils s’allument et s’éteignent par un
interrupteur manuel, contact mis.

Places arrière : éclairage à
l’ouverture d’une des portes
arrière.
Si les portes restent ouvertes
quelques minutes, les
plafonniers s’éteignent.
Eteint en permanence. Eclairage en permanence,
contact mis.
Plafonnier avant

PLAFONNIERS


Plafonnier arrière
Spots de lecture individuels avant

95
ERGONOMI
E
et
CONFOR
T
3
Vie à bord
CACHE-BAGAGES (5 PLACES)

Cette tablette rigide permet de
masquer les objets rangés dans le
coffre.
Le déposer
Repliez-le.
Dégagez-le, des crans A
et B
en tirant
vers soi.
Soulevez-le et enlevez l’ensemble.

Le reposer
Déposez le cache-bagages devant A

et B
.
Poussez vers l’avant pour introduire
les ergots dans les crans.
Dépliez et clipez dans les crans C
.
Le replier
A partir du coffre, repliez la demi
tablette, en la soulevant pour la
dégager du cran C
.
Le ranger (selon version)
Un emplacement est aménagé dans
le dossier des sièges arrière pour
recevoir le cache-bagages replié sur
lui-même.
Glissez-le à la verticale entre les
guides latéraux situés à mi-hauteur
des dossiers.
Introduisez d’abord la charnière, les
rabats fl ottants tournés vers le haut.

Ce cache-bagages rigide peut former
une tablette. Cependant pour des
raisons de sécurité, ne déposez pas
des objets qui peuvent se transformer
en projectiles dangereux lors d’un
freinage brusque ou d’un choc arrière.

96


Vie à bord

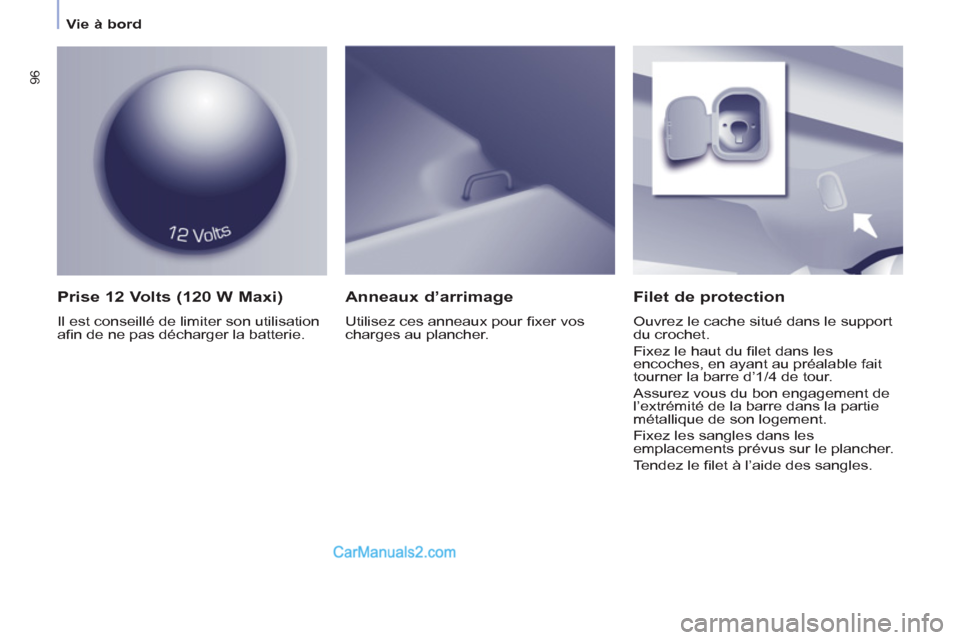

Prise 12 Volts (120 W Maxi)

Il est conseillé de limiter son utilisation
afi n de ne pas décharger la batterie.


Filet de protection

Ouvrez le cache situé dans le support
du crochet.
Fixez le haut du fi let dans les
encoches, en ayant au préalable fait
tourner la barre d’1/4 de tour.
Assurez vous du bon engagement de
l’extrémité de la barre dans la partie
métallique de son logement.
Fixez les sangles dans les
emplacements prévus sur le plancher.
Tendez le fi let à l’aide des sangles.


Anneaux d’arrimage

Utilisez ces anneaux pour fi xer vos
charges au plancher.

97
ERGONOMI
E et
CONFOR
T
3
Vie à bord

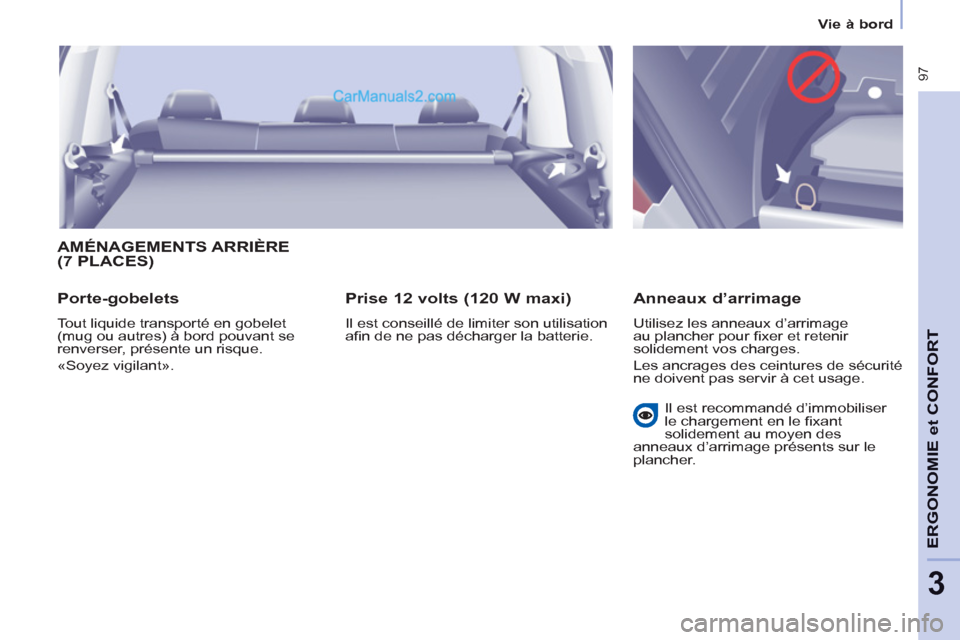

AMÉNAGEMENTS ARRIÈRE(7 PLACES)


Porte-gobelets

Tout liquide transporté en gobelet
(mug ou autres) à bord pouvant se
renverser, présente un risque.
«Soyez vigilant».


Prise 12 volts (120 W maxi)

Il est conseillé de limiter son utilisation
afi n de ne pas décharger la batterie.


Anneaux d’arrimage

Utilisez les anneaux d’arrimage
au plancher pour fi xer et retenir
solidement vos charges.
Les ancrages des ceintures de sécurité
ne doivent pas servir à cet usage.
Il est recommandé d’immobiliser
le chargement en le fi xant
solidement au moyen des
anneaux d’arrimage présents sur le
plancher.

98

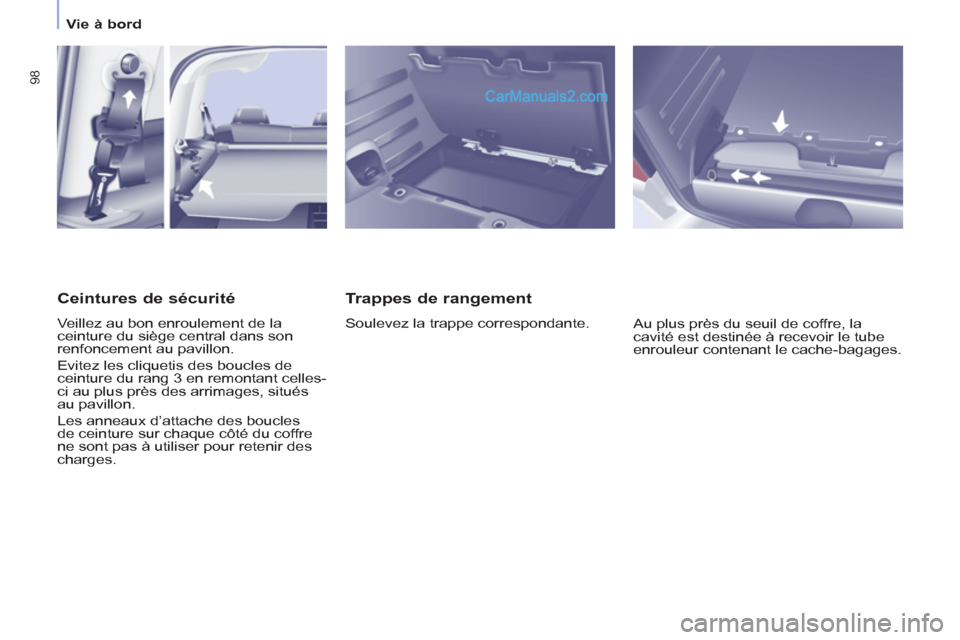

Vie à bord



Trappes de rangement

Soulevez la trappe correspondante.
Au plus près du seuil de coffre, la
cavité est destinée à recevoir le tube
enrouleur contenant le cache-bagages.


Ceintures de sécurité

Veillez au bon enroulement de la
ceinture du siège central dans son
renfoncement au pavillon.
Evitez les cliquetis des boucles de
ceinture du rang 3 en remontant celles-
ci au plus près des arrimages, situés
au pavillon.
Les anneaux d’attache des boucles
de ceinture sur chaque côté du coffre
ne sont pas à utiliser pour retenir des
charges.
