159
HIZ
LI YARDIM
7
Sigorta değiştirme

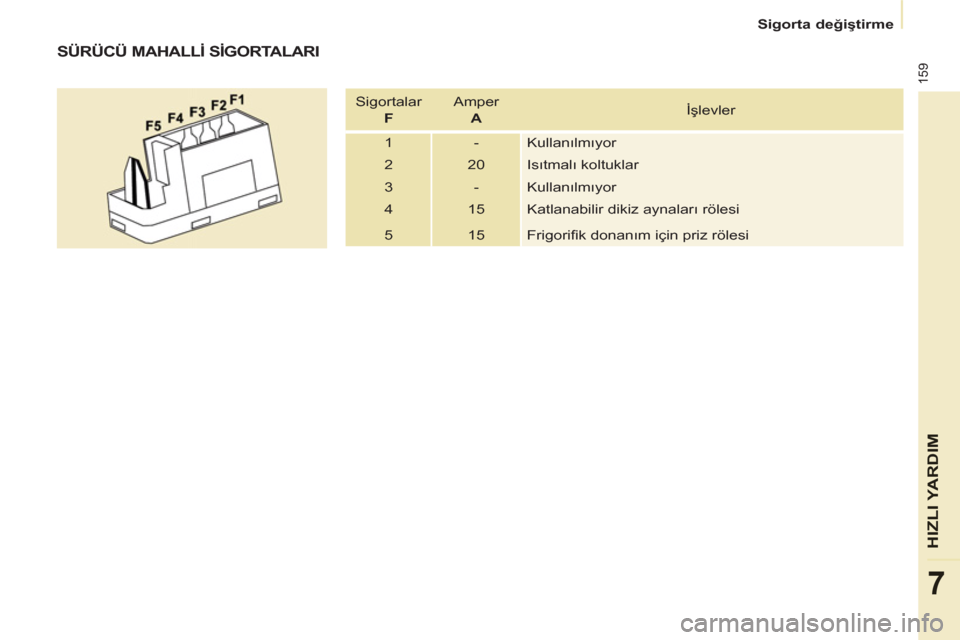

SÜRÜCÜ MAHALLİ SİGORTALARI

Sigortalar
F
Amper
A
İşlevler
1 - Kullanılmıyor
2 20 Isıtmalı koltuklar
3 - Kullanılmıyor
4 15 Katlanabilir dikiz aynaları rölesi
5 15 Frigorifi k donanım için priz rölesi

160


Sigorta değiştirme

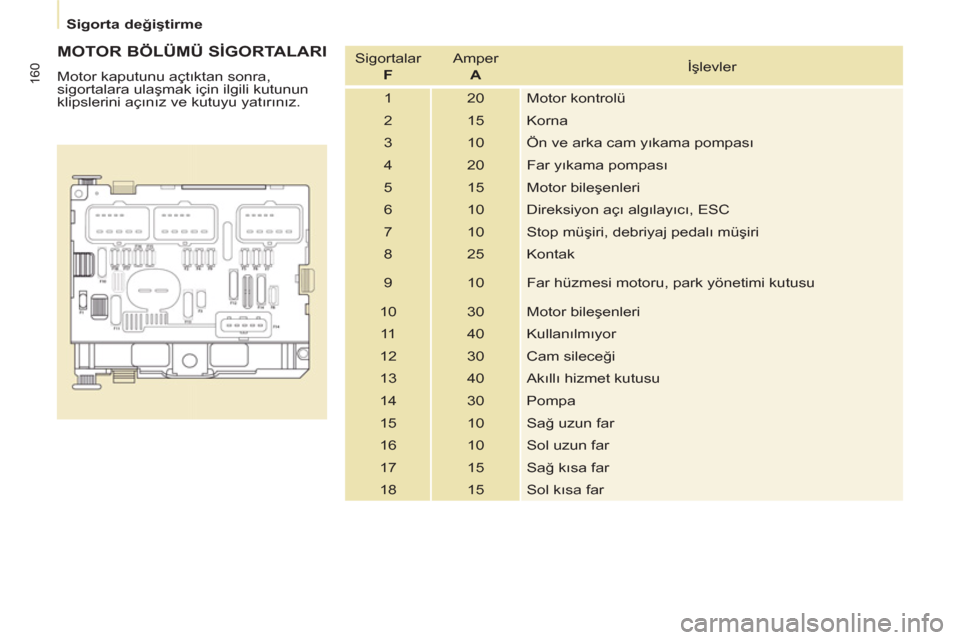

MOTOR BÖLÜMÜ SİGORTALARI

Motor kaputunu açtıktan sonra,
sigortalara ulaşmak için ilgili kutunun
klipslerini açınız ve kutuyu yatırınız. Sigortalar

F
Amper

A
İşlevler
1 20 Motor kontrolü
2 15 Korna
3 10 Ön ve arka cam yıkama pompası
4 20 Far yıkama pompası
5 15 Motor bileşenleri
6 10 Direksiyon açı algılayıcı, ESC
7 10 Stop müşiri, debriyaj pedalı müşiri
8 25 Kontak
9 10 Far hüzmesi motoru, park yönetimi kutusu
10 30 Motor bileşenleri
11 40
Kullanılmıyor
12 30 Cam sileceği
13 40 Akıllı hizmet kutusu
14 30 Pompa
15 10 Sağ uzun far
16 10 Sol uzun far
17 15 Sağ kısa far
18 15 Sol kısa far

161
HIZ
LI YARDIM
7

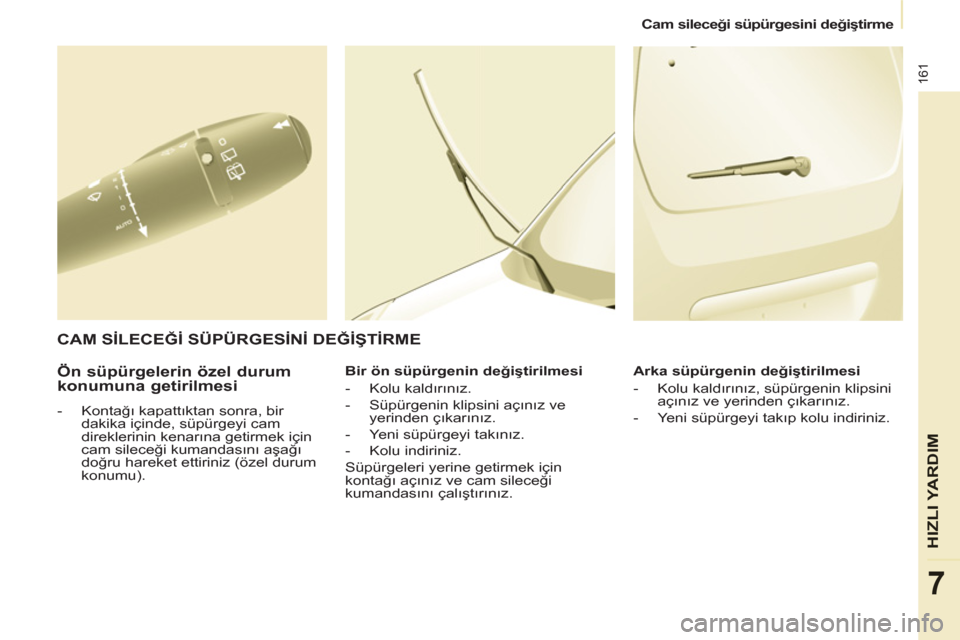

Cam sileceği süpürgesini değiştirme


Ön süpürgelerin özel durum
konumuna getirilmesi


- Kontağı kapattıktan sonra, bir
dakika içinde, süpürgeyi cam
direklerinin kenarına getirmek için
cam sileceği kumandasını aşağı
doğru hareket ettiriniz (özel durum
konumu).
Bir ön süpürgenin değiştirilmesi


- Kolu kaldırınız.

- Süpürgenin klipsini açınız ve
yerinden çıkarınız.

- Yeni süpürgeyi takınız.

- Kolu indiriniz.
Süpürgeleri yerine getirmek için
kontağı açınız ve cam sileceği
kumandasını çalıştırınız.
Arka süpürgenin değiştirilmesi



- Kolu kaldırınız, süpürgenin klipsini
açınız ve yerinden çıkarınız.

- Yeni süpürgeyi takıp kolu indiriniz.



CAM SİLECEĞİ SÜPÜRGESİNİ DEĞİŞTİRME

162

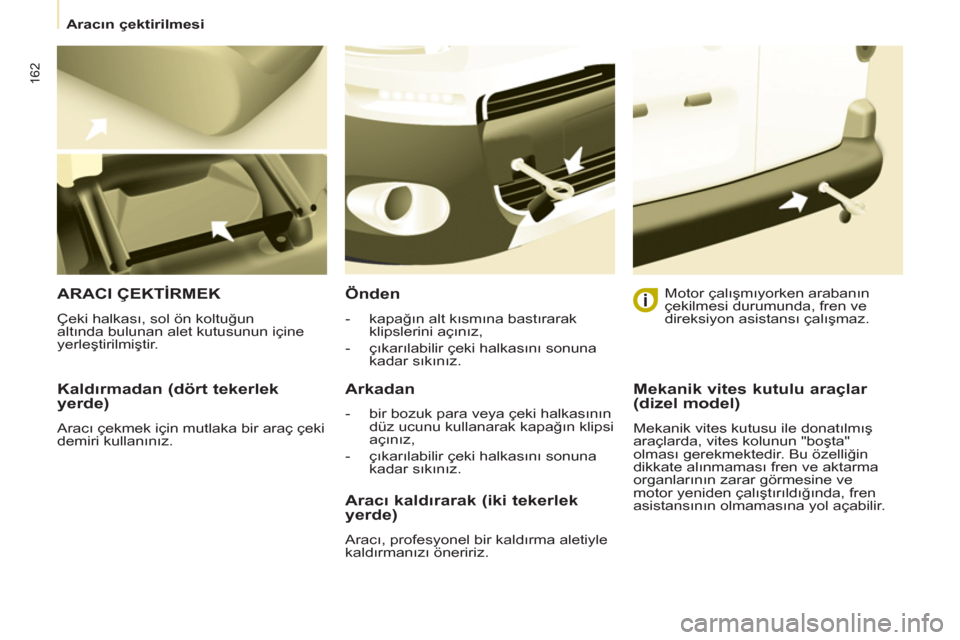

Aracın çektirilmesi



Kaldırmadan (dört tekerlek
yerde)
Aracı çekmek için mutlaka bir araç çeki
demiri kullanınız.

ARACI ÇEKTİRMEK

Çeki halkası, sol ön koltuğun
altında bulunan alet kutusunun içine
yerleştirilmiştir.


Önden



- kapağın alt kısmına bastırarak
klipslerini açınız,

- çıkarılabilir çeki halkasını sonuna
kadar sıkınız.



Arkadan



- bir bozuk para veya çeki halkasının
düz ucunu kullanarak kapağın klipsi
açınız,

- çıkarılabilir çeki halkasını sonuna
kadar sıkınız.

Motor çalışmıyorken arabanın
çekilmesi durumunda, fren ve
direksiyon asistansı çalışmaz.


Aracı kaldırarak (iki tekerlek
yerde)
Aracı, profesyonel bir kaldırma aletiyle
kaldırmanızı öneririz.


Mekanik vites kutulu araçlar
(dizel model)
Mekanik vites kutusu ile donatılmış
araçlarda, vites kolunun "boşta"
olması gerekmektedir. Bu özelliğin
dikkate alınmaması fren ve aktarma
organlarının zarar görmesine ve
motor yeniden çalıştırıldığında, fren
asistansının olmamasına yol açabilir.

163
HIZ
LI YARDIM

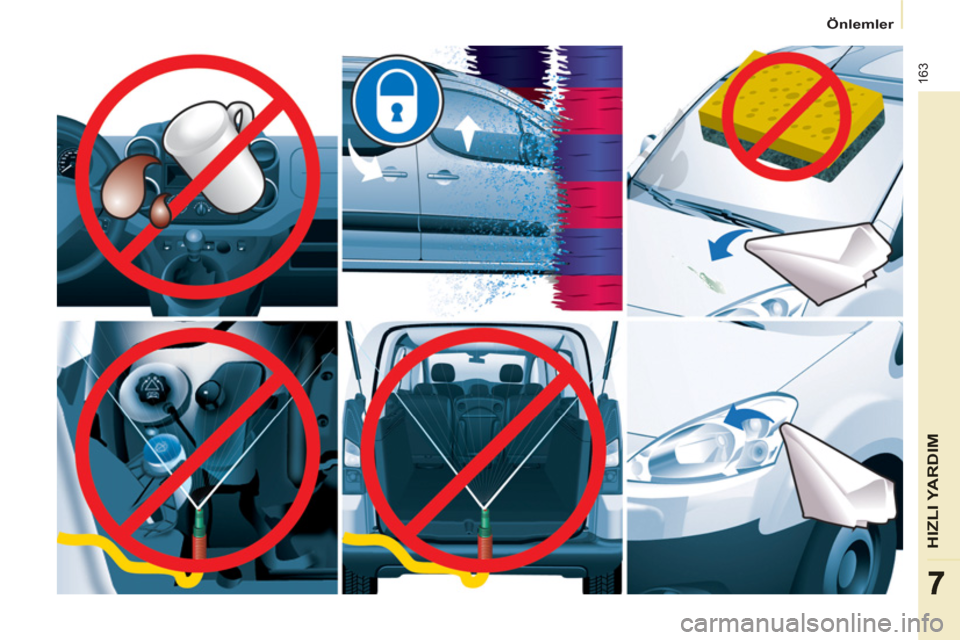

Önlemler
77

164


Boyutlar

165
Boyutlar
TEKNİK ÖZELLİKLE
R
8

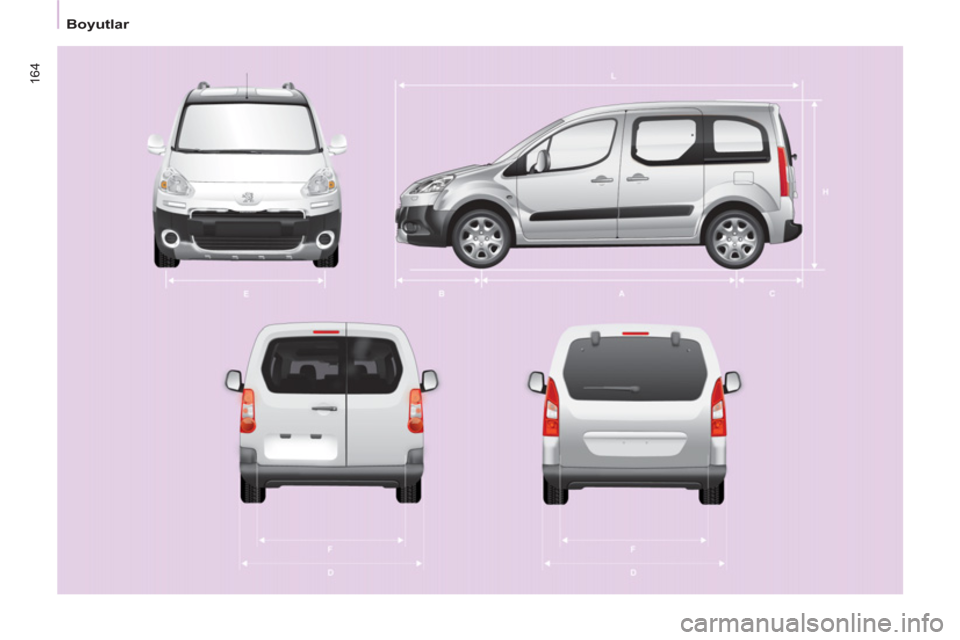

BOYUTLAR (MM)


L Toplam uzunluk

4380

H Toplam yükseklik

1801-1862

A Dingil mesafesi

2728

B Ön uzunluk

925

C Arka uzunluk

727

D Genişlik, yalın halde dikiz aynaları hariç
1810
dikiz aynaları dahil
2112

E Ön iz genişliği

1505-1507

F Arka iz genişliği

1554-1556

- Yükleme alanından koltuklara olan
uzunluk 2. sıra
990
2. sıra, koltuk cüzdan konumunda
1343
Katlanmış ön yolcu koltuğu ile
3000

166


Boyutlar

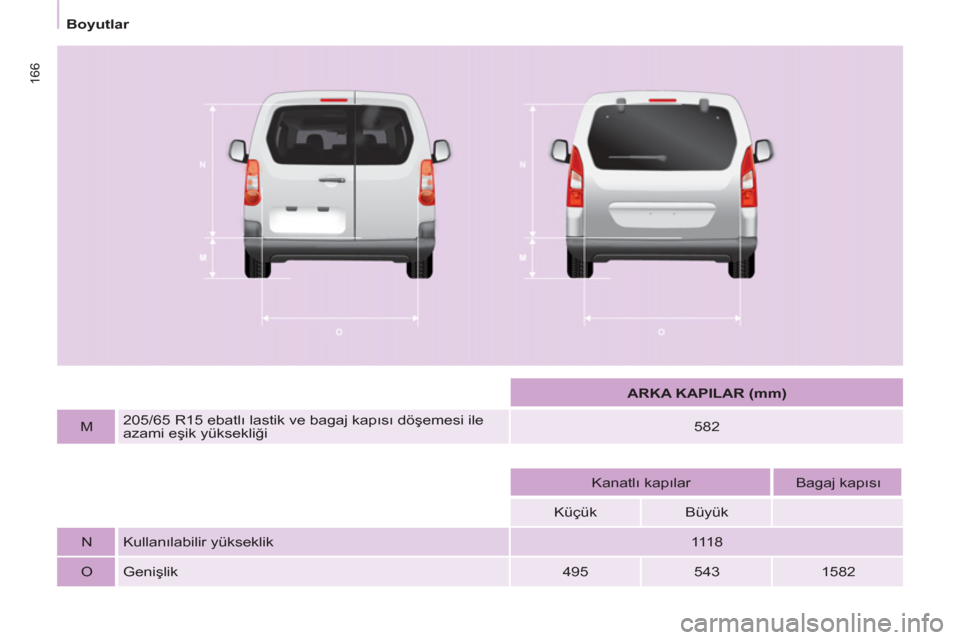

ARKA KAPILAR (mm)



M
205/65 R15 ebatlı lastik ve bagaj kapısı döşemesi ile
azami eşik yüksekliği
582






Kanatlı kapılar
Bagaj kapısı


Küçük
Büyük




N Kullanılabilir yükseklik
111 8

O Genişlik
495
543
1582

16
7
Boyutlar
TEKNİK ÖZELLİKLE
R
8






SÜRGÜLÜ YAN KAPILAR (mm)



P Kullanılabilir yükseklik
1009

Q Kullanılabilir genişlik
640

- Açık bagaj kapısı altındaki yükseklik
1892

168

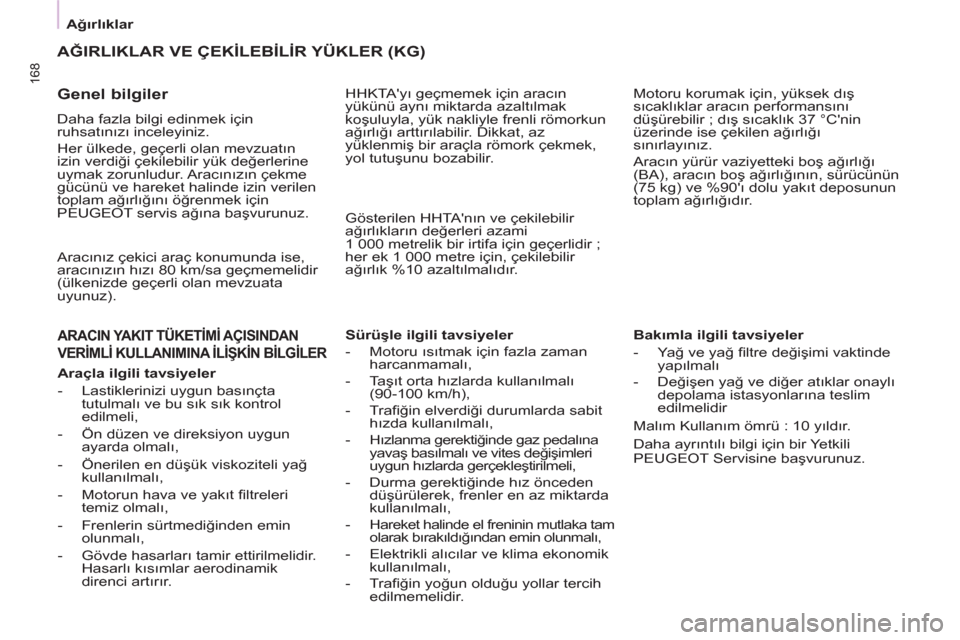

Ağırlıklar

AĞIRLIKLAR VE ÇEKİLEBİLİR YÜKLER (KG)


Genel bilgiler

Daha fazla bilgi edinmek için
ruhsatınızı inceleyiniz.
Her ülkede, geçerli olan mevzuatın
izin verdiği çekilebilir yük değerlerine
uymak zorunludur. Aracınızın çekme
gücünü ve hareket halinde izin verilen
toplam ağırlığını öğrenmek için
PEUGEOT servis ağına başvurunuz. HHKTA'yı geçmemek için aracın
yükünü aynı miktarda azaltılmak
koşuluyla, yük nakliyle frenli römorkun
ağırlığı arttırılabilir. Dikkat, az
yüklenmiş bir araçla römork çekmek,
yol tutuşunu bozabilir.
Aracınız çekici araç konumunda ise,
aracınızın hızı 80 km/sa geçmemelidir
(ülkenizde geçerli olan mevzuata
uyunuz). Motoru korumak için, yüksek dış
sıcaklıklar aracın performansını
düşürebilir ; dış sıcaklık 37 °C'nin
üzerinde ise çekilen ağırlığı
sınırlayınız.
Aracın yürür vaziyetteki boş ağırlığı
(BA), aracın boş ağırlığının, sürücünün
(75 kg) ve %90'ı dolu yakıt deposunun
toplam ağırlığıdır.
Gösterilen HHTA'nın ve çekilebilir
ağırlıkların değerleri azami
1 000 metrelik bir irtifa için geçerlidir ;
her ek 1 000 metre için, çekilebilir
ağırlık %10 azaltılmalıd
ır.
ARACIN YAKIT TÜKETİMİ AÇISINDAN
VERİMLİ KULLANIMINA İLİŞKİN BİLGİLER
Araçla ilgili tavsiyeler
- Lastiklerinizi uygun basınçta
tutulmalı ve bu sık sık kontrol
edilmeli,
- Ön düzen ve direksiyon uygun
ayarda olmalı,
- Önerilen en düşük viskoziteli yağ
kullanılmalı,
- Motorun hava ve yakıt fi ltreleri
temiz olmalı,
- Frenlerin sürtmediğinden emin
olunmalı,
- Gövde hasarları tamir ettirilmelidir.
Hasarlı kısımlar aerodinamik
direnci artırır. Sürüşle ilgili tavsiyeler
- Motoru ısıtmak için fazla zaman
harcanmamalı,
- Taşıt orta hızlarda kullanılmalı
(90-100 km/h),
- Trafi ğin elverdiği durumlarda sabit
hızda kullanılmalı,
- Hızlanma gerektiğinde gaz pedalına
yavaş bas
ılmalı ve vites değişimleri
uygun hızlarda gerçekleştirilmeli,
- Durma gerektiğinde hız önceden
düşürülerek, frenler en az miktarda
kullanılmalı,
-
Hareket halinde el freninin mutlaka tam
olarak bırakıldığından emin olunmalı,
- Elektrikli alıcılar ve klima ekonomik
kullanılmalı,
- Trafi ğin yoğun olduğu yollar tercih
edilmemelidir.Bakımla ilgili tavsiyeler
- Yağ ve yağ fi ltre değişimi vaktinde
yapılmalı
- Değişen yağ ve diğer atıklar onaylı
depolama istasyonlarına teslim
edilmelidir
Malım Kullanım ömrü : 10 yıldır.
Daha ayrıntılı bilgi için bir Yetkili
PEUGEOT Servisine başvurunuz.
