Peugeot Partner Tepee 2013 Manual del propietario (in Spanish)

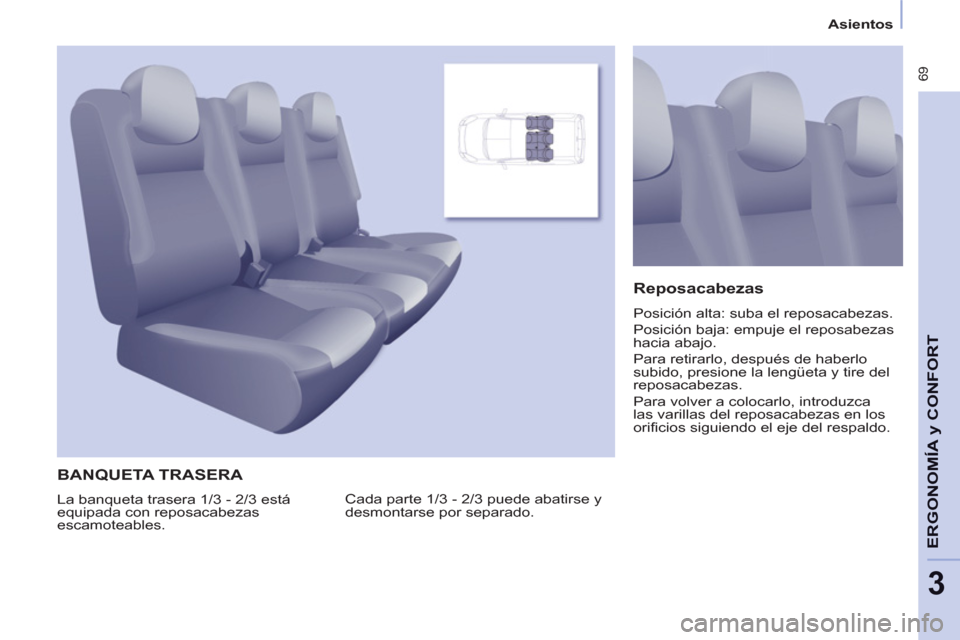

69
ERGONOMÍA
y C
A
ONFOR
T
3
Asientos
BANQUETA TRASERA

Cada parte 1/3 - 2/3 puede abatirse y
desmontarse por separado.

Reposacabezas

Posición alta: suba el reposacabezas.
Posición baja: empuje el reposabezas
hacia abajo.
Para retirarlo, después de haberlo
subido, presione la lengüeta y tire del
reposacabezas.
Para volver a colocarlo, introduzca
las varillas del reposacabezas en los
orificios siguiendo el eje del respaldo.
La banqueta trasera 1/3 - 2/3 está
equipada con reposacabezas
escamoteables.

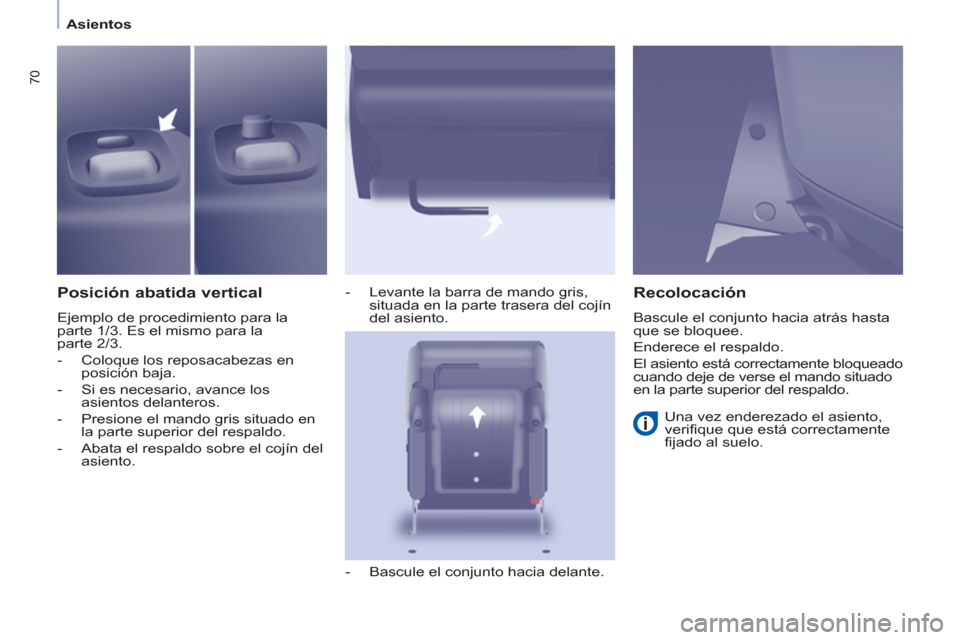

70
Asientos

Posición abatida vertical

Ejemplo de procedimiento para la
parte 1/3. Es el mismo para la
parte 2/3.


- Coloque los reposacabezas en
posición baja.

- Si es necesario, avance los
asientos delanteros.

- Presione el mando gris situado en
la parte superior del respaldo.

- Abata el respaldo sobre el cojín del
asiento.
- Levante la barra de mando gris,
situada en la parte trasera del cojín
del asiento.

- Bascule el conjunto hacia delante.



Recolocación

Bascule el conjunto hacia atrás hasta
que se bloquee.
Enderece el respaldo.
El asiento está correctamente bloqueado
cuando deje de verse el mando situado
en la parte superior del respaldo.
Una vez enderezado el asiento,
verifique que está correctamente
fijado al suelo.

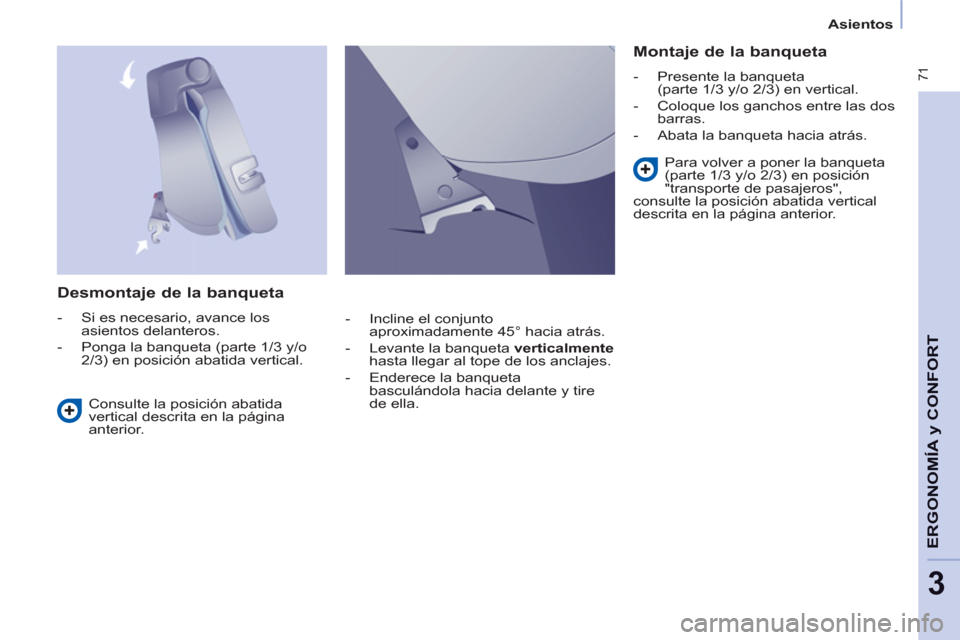

71
ERGONOMÍA
y C
A
ONFOR
T
3
Asientos

Desmontaje de la banqueta



- Si es necesario, avance los
asientos delanteros.

- Ponga la banqueta (parte 1/3 y/o
2/3) en posición abatida vertical.


Montaje de la banqueta



- Presente la banqueta
(parte 1/3 y/o 2/3) en vertical.

- Coloque los ganchos entre las dos
barras.

- Abata la banqueta hacia atrás.
Consulte la posición abatida
vertical descrita en la página
anterior. Para volver a poner la banqueta
(parte 1/3 y/o 2/3) en posición
"transporte de pasajeros",
consulte la posición abatida vertical
descrita en la página anterior.

- Incline el conjunto
aproximadamente 45° hacia atrás.

- Levante la banqueta verticalmente

hasta llegar al tope de los anclajes.

- Enderece la banqueta
basculándola hacia delante y tire
de ella.

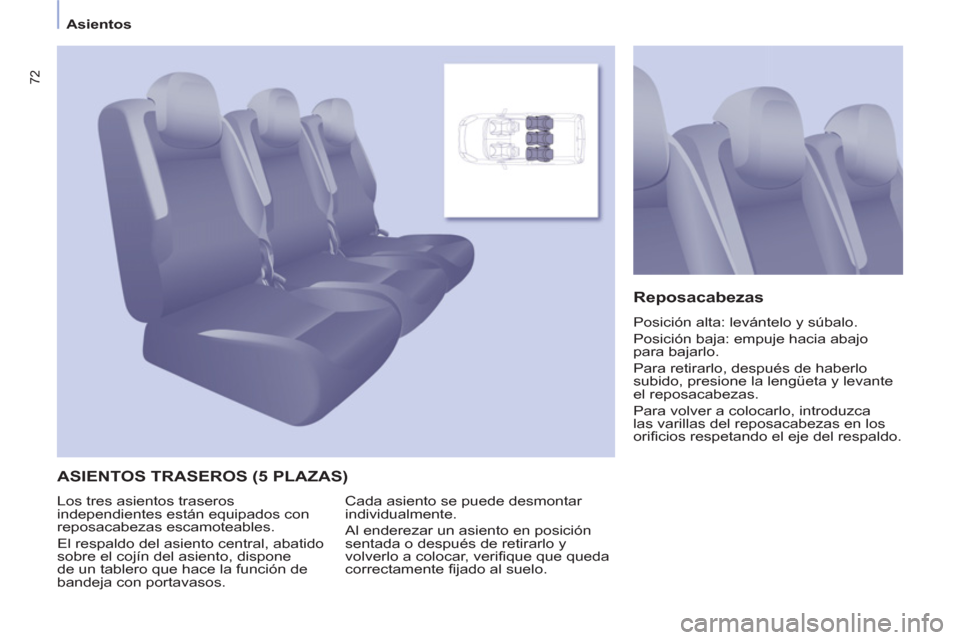

72
Asientos
ASIENTOS TRASEROS (5 PLAZAS)
Reposacabezas

Posición alta: levántelo y súbalo.
Posición baja: empuje hacia abajo
para bajarlo.
Para retirarlo, después de haberlo
subido, presione la lengüeta y levante
el reposacabezas.
Para volver a colocarlo, introduzca
las varillas del reposacabezas en los
orificios respetando el eje del respaldo.
Cada asiento se puede desmontar
individualmente.
Al enderezar un asiento en posición
sentada o después de retirarlo y
volverlo a colocar, verifique que queda
correctamente fijado al suelo. Los tres asientos traseros
independientes están equipados con
reposacabezas escamoteables.
El respaldo del asiento central, abatido
sobre el cojín del asiento, dispone
de un tablero que hace la función de
bandeja con portavasos.

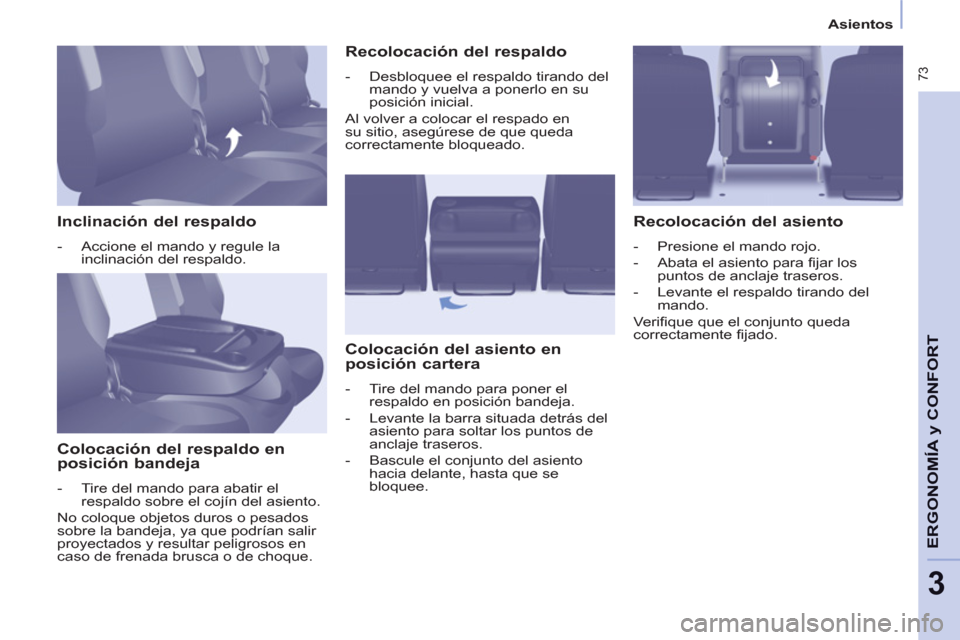

73
ERGONOMÍA
y C
A
ONFOR
T
3
Asientos

Inclinación del respaldo



- Accione el mando y regule la
inclinación del respaldo.



Colocación del respaldo en
posición bandeja


- Tire del mando para abatir el
respaldo sobre el cojín del asiento.
No coloque objetos duros o pesados
sobre la bandeja, ya que podrían salir
proyectados y resultar peligrosos en
caso de frenada brusca o de choque.


Recolocación del respaldo



- Desbloquee el respaldo tirando del
mando y vuelva a ponerlo en su
posición inicial.
Al volver a colocar el respado en
su sitio, asegúrese de que queda
correctamente bloqueado.


Colocación del asiento en
posición cartera


- Tire del mando para poner el
respaldo en posición bandeja.

- Levante la barra situada detrás del
asiento para soltar los puntos de
anclaje traseros.

- Bascule el conjunto del asiento
hacia delante, hasta que se
bloquee.



Recolocación del asiento



- Presione el mando rojo.

- Abata el asiento para fijar los
puntos de anclaje traseros.

- Levante el respaldo tirando del
mando.
Verifique que el conjunto queda
correctamente fijado.

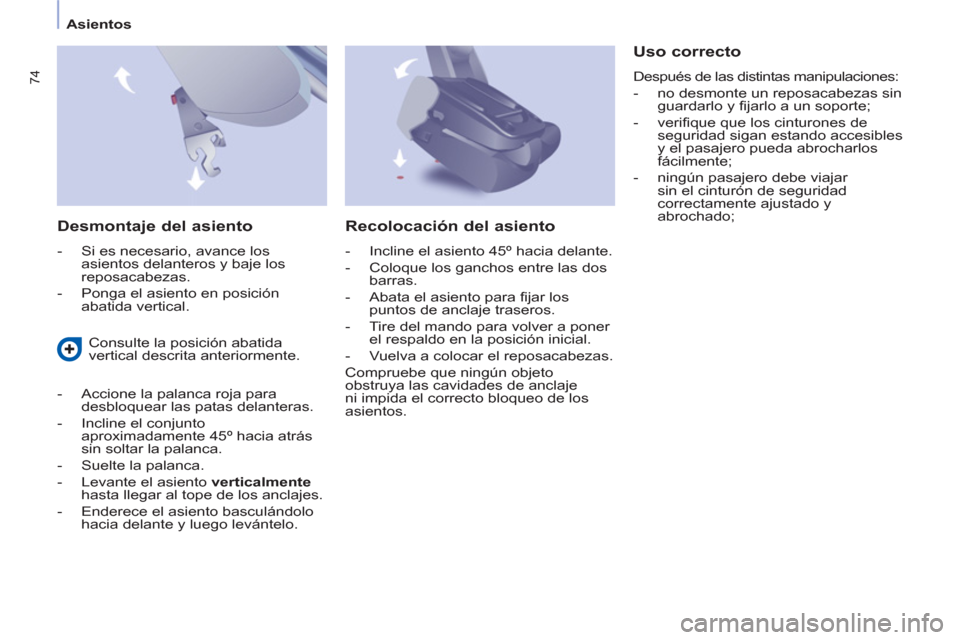

74
Asientos

Desmontaje del asiento



- Si es necesario, avance los
asientos delanteros y baje los
reposacabezas.

- Ponga el asiento en posición
abatida vertical.


Uso correcto

Después de las distintas manipulaciones:


- no desmonte un reposacabezas sin
guardarlo y fijarlo a un soporte;

- verifique que los cinturones de
seguridad sigan estando accesibles
y el pasajero pueda abrocharlos
fácilmente;

- ningún pasajero debe viajar
sin el cinturón de seguridad
correctamente ajustado y
abrochado;

Consulte la posición abatida
vertical descrita anteriormente.

- Accione la palanca roja para
desbloquear las patas delanteras.

- Incline el conjunto
aproximadamente 45º hacia atrás
sin soltar la palanca.

- Suelte la palanca.

- Levante el asiento verticalmente

hasta llegar al tope de los anclajes.

- Enderece el asiento basculándolo
hacia delante y luego levántelo.



Recolocación del asiento



- Incline el asiento 45º hacia delante.

- Coloque los ganchos entre las dos
barras.

- Abata el asiento para fijar los
puntos de anclaje traseros.

- Tire del mando para volver a poner
el respaldo en la posición inicial.

- Vuelva a colocar el reposacabezas.
Compruebe que ningún objeto
obstruya las cavidades de anclaje
ni impida el correcto bloqueo de los
asientos.

75
ERGONOMÍA
y C
A
ONFOR
T
3
Asientos

Reposacabezas

Son de tipo escamoteable.
Posición alta: presione la lengüeta y
suba el reposacabezas.
Posición baja: presione la lengüeta y
empuje hacia abajo el reposacabezas.
Para retirarlo: colóquelo en posición
alta, levántelo y retírelo.
Guárdelo en el interior del vehículo y
fíjelo.
Para volver a colocarlo: introduzca
las varillas del reposacabezas en los
orificios siguiendo el eje del respaldo.
Todos los asientos son desmontables y
deben colocarse en el emplazamiento
establecido, indicado en su etiqueta.
Los asientos de la segunda y la tercera
fila son independientes y modulables.
ASIENTOS TRASEROS (7 PLAZAS)

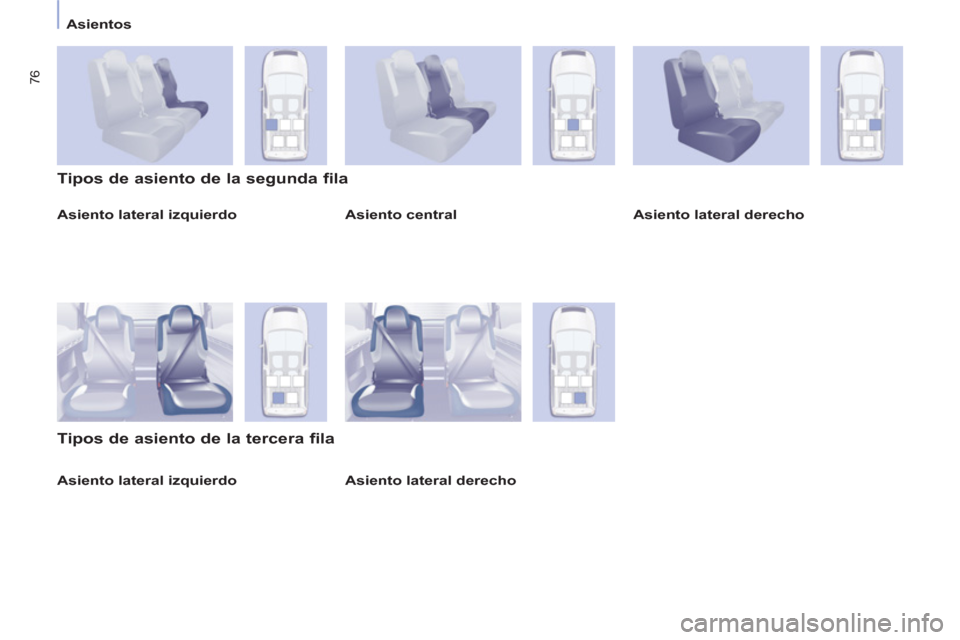

76
Asientos

Asiento lateral izquierdo


Tipos de asiento de la segunda fila

Tipos de asiento de la tercera fila


Asiento central
Asiento lateral derecho


Asiento lateral derecho


Asiento lateral izquierdo

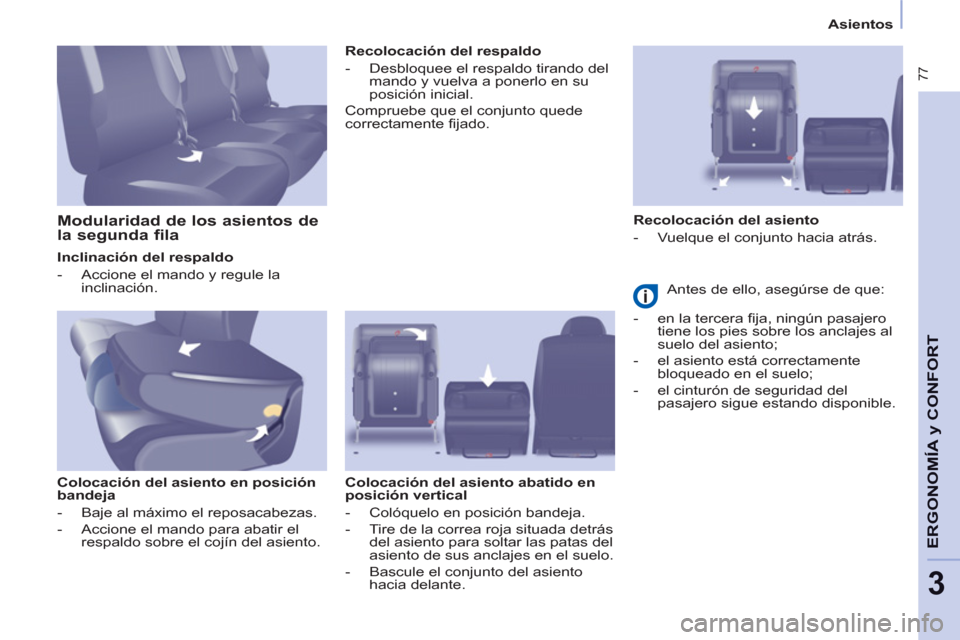

77
ERGONOMÍA
y C
A
ONFOR
T
3
Asientos

Inclinación del respaldo


- Accione el mando y regule la
inclinación.


Colocación del asiento en posición
bandeja


- Baje al máximo el reposacabezas.

- Accione el mando para abatir el
respaldo sobre el cojín del asiento.

Recolocación del respaldo


- Desbloquee el respaldo tirando del
mando y vuelva a ponerlo en su
posición inicial.
Compruebe que el conjunto quede
correctamente fijado.

Colocación del asiento abatido en
posición vertical


- Colóquelo en posición bandeja.

- Tire de la correa roja situada detrás
del asiento para soltar las patas del
asiento de sus anclajes en el suelo.

- Bascule el conjunto del asiento
hacia delante.



Modularidad de los asientos de
la segunda fila
Recolocación del asiento


- Vuelque el conjunto hacia atrás.
Antes de ello, asegúrse de que:


- en la tercera fija, ningún pasajero
tiene los pies sobre los anclajes al
suelo del asiento;

- el asiento está correctamente
bloqueado en el suelo;

- el cinturón de seguridad del
pasajero sigue estando disponible.

78
Asientos

Modularidad de los asientos de la tercera fila


Colocación del respaldo en posición
bandeja


- Baje al máximo el reposacabezas.

- Accione el mando para abatir el
respaldo sobre el cojín de asiento.


Recolocación del respaldo


- Desbloquee el respaldo tirando del
mando y vuelva a colocarlo en su
posición inicial.
Compruebe que el conjunto quede
correctamente fijado.
Recolocación del asiento


- Accione el mando rojo.

- Vuelque el conjunto hacia atrás.
Colocación del asiento abatido en
posición vertical


- Colóquelo en posición bandeja.

- Levante la barra equipada con
una correa roja, situada detrás del
asiento, para soltar las patas del
asiento de sus anclajes en el suelo.

- Bascule el asiento hacia delante.
Asegúrese de que:


- el asiento esté correctamente
bloqueado en el suelo;

- el cinturón de seguridad
del pasajero siga estando
disponible.
