Peugeot Partner Tepee 2014.5 Manuel du propriétaire (in French)

169
3. Indicateurs de direction

T
ype B, PY21W - 21W (ambre)
-

Ôtez le couvercle en tirant la
languette en caoutchouc souple.
-


T
ournez le porte-lampe d'un quart
de tour, dans le sens inverse des
aiguilles d'une montre.
-

Ôtez la lampe en appuyant
légèrement dessus et en tournant
dans le sens inverse des aiguille

s
d'une montre.
-

Remplacez la lampe.
-


Vérifiez la bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l'étanchéité.
2.

Feux de position



T

ype A, W5W - 5W
-

Ôtez le couvercle en tirant la
languette en caoutchouc souple.
-


Extrayez le porte-lampe
monté par pression en tirant le
connecteur

.
-

Remplacez la lampe.
-


Vérifiez la bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l'étanchéité.
FEUX AVANT
1. Feux de croisement / Feux de
route


T
ype C, H4 - 55W
-

Ôtez le couvercle du milie
u en
tirant la languette en caoutchouc
souple.
-

Débranchez le connecteur
électrique.
-


Dégagez la languette de blocage.
-


Remplacez la lampe en veilla
nt à
bien faire correspondre la partie
métallique avec les rainures
présentes sur le feu.
-

Replacez la languette de
blocage.
-


Vérifiez la bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l'étanchéité.
Changer une lampe
AIDE RAPIDE
8

170
4. Projecteurs antibrouillard

T
ype C, H1 - 55W
- Retirez les trois agrafes et la vis de
fixation du pare-boue, situées sous
le pare-chocs.
-

Écartez le pare-boue vers le haut.
-


Démontez l'antibrouillard en retirant
la vis accessible par le trou, prévu à
cet ef

fet dans le pare-chocs à l'aide
d'un tournevis Torx© 30.
-

Déclippez l'antibrouillard en pinçant
le clip pour le libérer

.
-

Retirez l'antibrouillard par l'extérieur
.
-

T
ournez d'1/4 de tour le capot jaune
pour ouvrir.
-

Ecartez les agrafes qui resserrent
de part et d'autre le pied de la lampe
pour la libérer

.
-

Retirez la lampe en tirant dans l'axe.
-


Insérez la nouvelle ampoule,
resserrez les agrafes autour du
pied de la lampe et procédez aux
opérations inverses pour replacer
l'optique et le pare-chocs.
RÉPÉTITEUR LATÉRAL
Type A, WY5W - 5W (ambre)
-
Poussez le répétiteur vers l'arrière
et dégagez-le en tirant l'avant.
-


Consultez le réseau PEUGEOT

pour se procurer un nouveau
répétiteur qui est une pièce
entièrement moulée.
-

Pour le remonter
, engagez le
répétiteur vers l'arrière et ramenez-
le vers l'avant.
PLAFONNIERS
Type A, 12V5W - 5W
-

Déclippez le transparent en glissant
un tournevis dans les fentes de
chaque côté du plafonnier

.
-

T
irez la lampe et remplacez-la.
-

Clippez le transparent dans son
logement et assurez-vous de son
blocage. A

vant / Arrière
Changer une lampe

171
FEUX ARRIÈRE
Cette procédure nécessite de
récupérer la clé fournie avec les outils
de changement de roue.Au remontage, veillez à bien
repositionner les languettes et le
fil d'alimentation pour ne pas le
coincer.
Après le changement de lampe d'un
indicateur de direction arrière, le temps
de réinitialisation est supérieur à
environ 2 minutes. - Ecartez les 4 languettes, puis
extrayez le porte-lampe.
-

Ôtez l'ampoule défailla
nte en
appuyant légèrement dessus et en
tournant dans le sens inverse des
aiguilles d'une montre.
-

Remplacez l'ampoule.
Au retrait du bloc optique :
-


avec volet, tirez le bloc vers le
centre du véhicule,
-


avec portes battantes, tirez le bloc
vers soi.
Pour plus d'informations sur les
ampoules, reportez-vous aux "T

ypes
de lampes".
1.

Feux de stop / feux de position




T

ype B, P21/5W - 21/5W
2.

Indicateurs de direction




T

ype B, PY21W - 21W (ambre)
3.

Feux de recul




T

ype B, P21W - 21W
4.

Feux antibrouillard




T

ype B, P21W - 21W
Lavage haute-pression En utilisant ce type de lavage
sur des salissures persistantes,
n'insistez pas sur les projecteurs,
les feux et leur contour pour éviter
de détériorer leur vernis et leur joint
d'étanchéité. Rubrique 9, partie "Changer une
roue".
-

Repérez l'ampoule défailla
nte, puis
ouvrez les portes arrière à 180°.
Rubrique 3, partie "Ouvertures".
-

Retirez les deux vis de fixation à
l'aide de la clé fournie.
-


De l'extérieur
, tirez le bloc optique.
-

T
out en tenant le feu, débranchez
le connecteur électrique.
Changer une lampe
AIDE RAPIDE
8

172

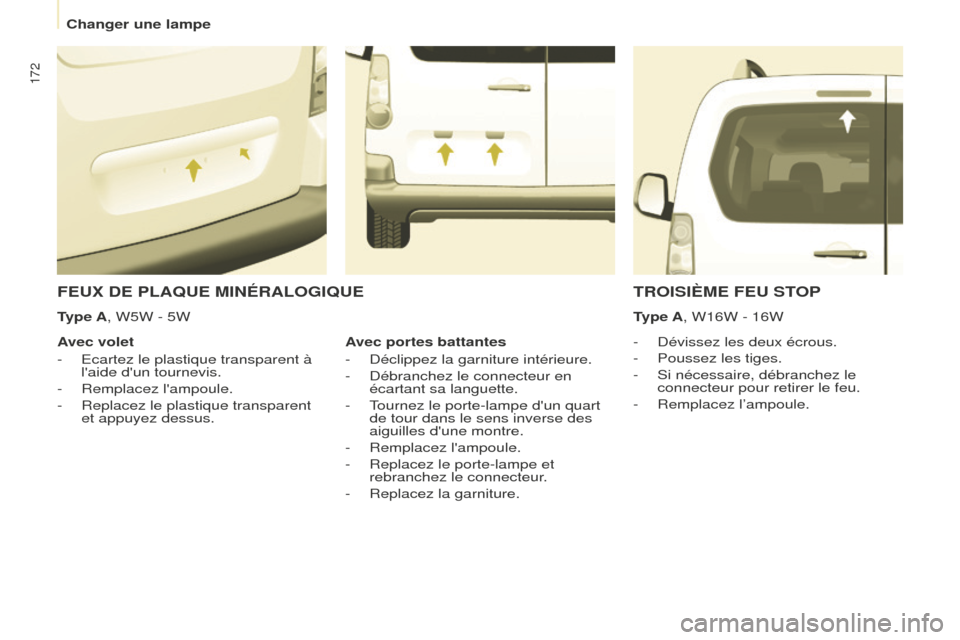

FEUX DE PLAQUE MINÉRALOGIQUE
- Dévissez les deux écrous.
-
Poussez les tiges.
-


Si nécessaire, débranchez le
connecteur pour retirer le feu.
-


Remplacez l’ampoule.
A

vec volet
-

Ecartez le plastique transparent à
l'aide d'un tournevis.
-


Remplacez l'ampoule.
-


Replacez le plastique transparent
et appuyez dessus.
TROISIÈME FEU STOP
Type A, W16W - 16W
Avec portes battantes
-

Déclippez la garniture intérieure.
-


Débranchez le connecteur en
écartant sa languette.
-


T

ournez le porte-lampe d'un quart
de tour dans le sens inverse des
aiguilles d'une montre.
-

Remplacez l'ampoule.
-


Replacez le porte-lampe et
rebranchez le connecteur

.
-

Replacez la garniture.
T

ype A, W5W - 5W
Changer une lampe

173

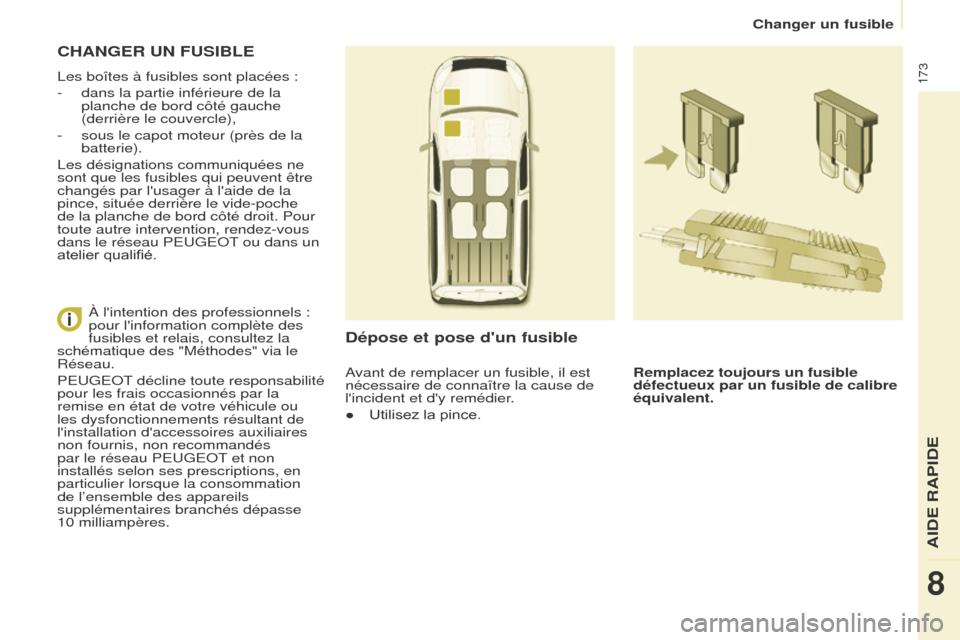

CHANGER UN FUSIBLE
Les boîtes à fusibles sont placées :
-
dans la partie inférieure de la
planche de bord côté gauche
(derrière le couvercle),
-


sous le capot moteur (près de la
batterie).
Les désignations communiquées ne
sont que les fusibles qui peuvent être
changés par l'usager à l'aide de la
pince, située derrière le vide-poche
de la planche de bord côté droit. Pour
toute autre intervention, rendez-vous
dans le réseau PEUGEOT

ou dans un
atelier qualifié.
Dépose et pose d'un fusible
Remplacez toujours un fusible
défectueux par un fusible de caIibre
équivalent.
À l'intention des professionnels :
pour l'information complète des
fusibles et relais, consultez la
schématique des "Méthodes" via le
Réseau.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés
par le réseau PEUGEOT et non
installés selon ses prescriptions, en
particulier lorsque la consommation
de l’ensemble des appareils
supplémentaires branchés dépasse
10

milliampères. Avant de remplacer un fusible, il est
nécessaire de connaître la cause de
l'incident et d'y remédier.
●

Utilisez la pince.
Changer un fusible
AIDE RAPIDE
8

174

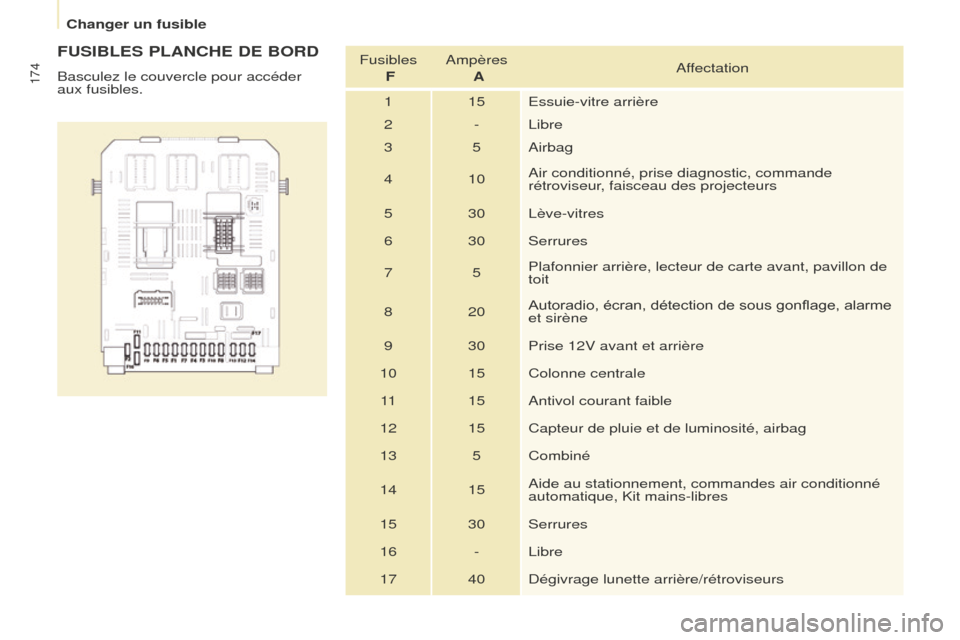

FUSIBLES PLANCHE DE BORD
Basculez le couvercle pour accéder
aux fusibles.Fusibles
F Ampères
A Affectation
1 15 Essuie-vitre arrière
2 - Libre
3 5 Airbag
4 10 Air conditionné, prise diagnostic, commande
rétroviseur, faisceau des projecteurs
5 30 Lève-vitres
6 30 Serrures
7 5Plafonnier arrière, lecteur de carte avant, pavillon de
toit
8 20 Autoradio, écran, détection de sous gonflage, alarme
et sirène
9 30 Prise 12V avant et arrière
10 15 Colonne centrale 11 15 Antivol courant faible
12 15 Capteur de pluie et de luminosité, airbag
13 5 Combiné
14 15 Aide au stationnement, commandes air conditionné
automatique, Kit mains-libres
15 30 Serrures
16 - Libre
17 40 Dégivrage lunette arrière/rétroviseurs
Changer un fusible

175
FUSIBLES HABITACLE
Fusibles F Ampères
A Affectation
1 - Libre
2 20 Sièges chauffants
3 - Libre
4 15 Relais rétroviseurs rabattables
5 15 Relais prise pour équipement frigorifique
Changer un fusible
AIDE RAPIDE
8

176

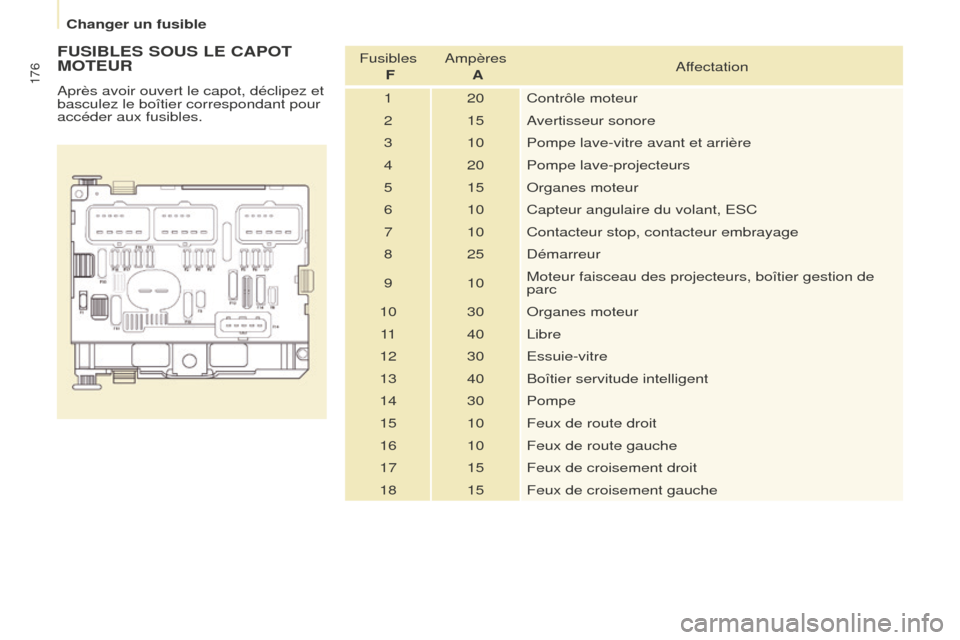

FUSIBLES SOUS LE CAPOT
MOTEUR
Après avoir ouvert le capot, déclipez et
basculez le boîtier correspondant pour
accéder aux fusibles.Fusibles
F Ampères
A Affectation
1 20 Contrôle moteur
2 15 Avertisseur sonore
3 10 Pompe lave-vitre avant et arrière
4 20 Pompe lave-projecteurs
5 15 Organes moteur
6 10 Capteur angulaire du volant, ESC
7 10 Contacteur stop, contacteur embrayage
8 25 Démarreur
9 10 Moteur faisceau des projecteurs, boîtier gestion de
parc
10 30 Organes moteur 11 40 Libre
12 30 Essuie-vitre
13 40 Boîtier servitude intelligent
14 30 Pompe
15 10 Feux de route droit
16 10 Feux de route gauche
17 15 Feux de croisement droit
18 15 Feux de croisement gauche
Changer un fusible

177

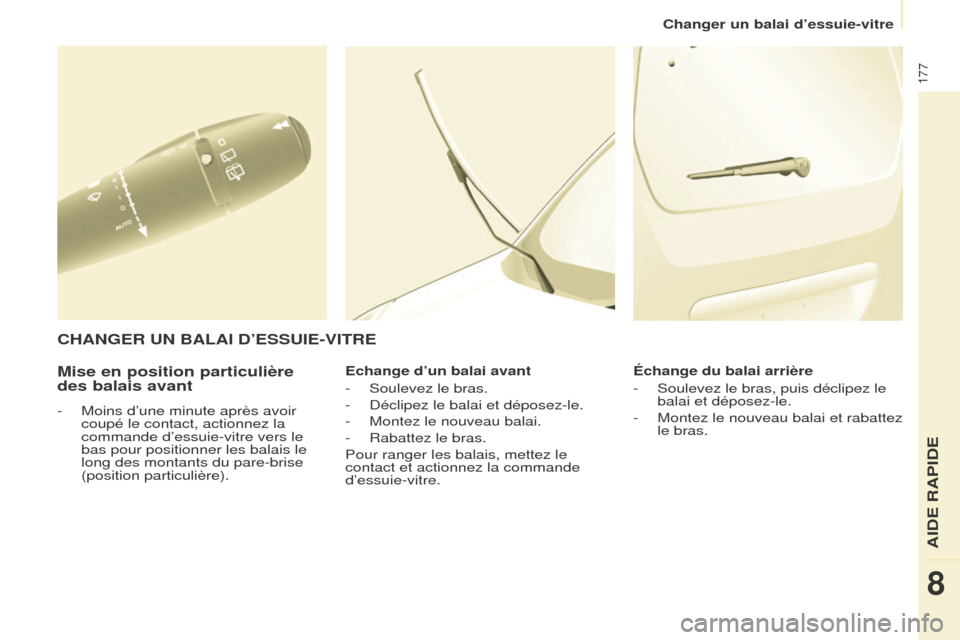

Mise en position particulière
des balais avant
- Moins d’une minute après avoir
coupé le contact, actionnez la
commande d’essuie-vitre vers le
bas pour positionner les balais le
long des montants du pare-brise
(position particulière).Echange d’un balai avant
-

Soulevez le bras.
-
Déclipez le balai et déposez-le.
- Montez le nouveau balai.
-

Rabattez le bras.
Pour ranger les balais, mettez le
contact et actionnez la commande
d’essuie-vitre. Échange du balai arrière
-


Soulevez le bras, puis déclipez le
balai et déposez-le.
-
Montez le nouveau balai et rabattez
le bras.
CHANGER UN BALAI D’ESSUIE-VITRE
Changer un balai d’essuie-vitre
AIDE RAPIDE
8

178
Sans levage (quatre roues au
sol)
Vous devez toujours utiliser une barre
de remorquage.

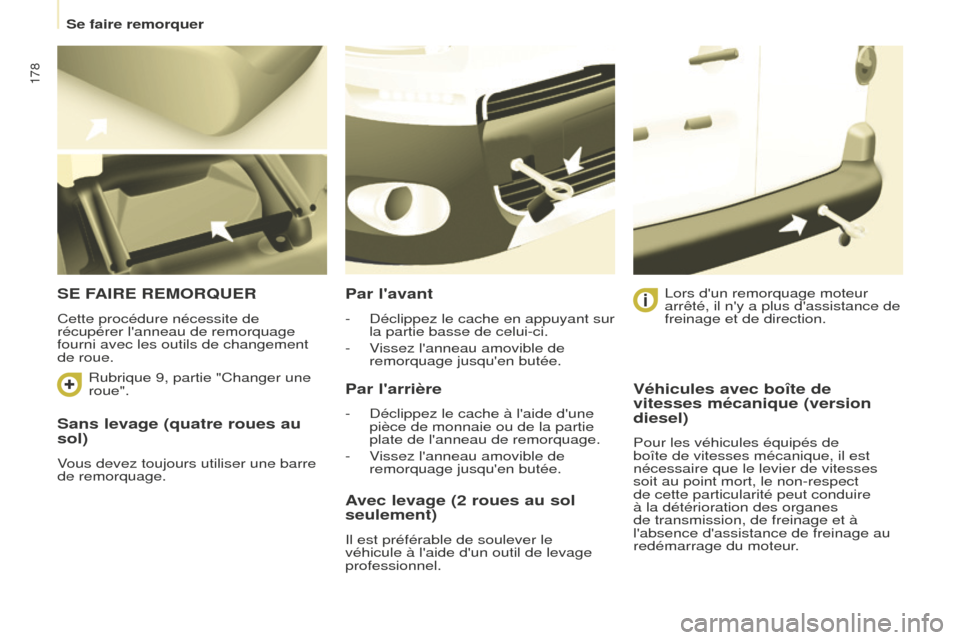

SE FAIRE REMORQUER
Cette procédure nécessite de
récupérer l'anneau de remorquage
fourni avec les outils de changement
de roue.
Par l'avant
- Déclippez le cache en appuyant sur
la partie basse de celui-ci.
-

V
issez l'anneau amovible de
remorquage jusqu'en butée.
Par l'arrière
- Déclippez le cache à l'aide d'une
pièce de monnaie ou de la partie
plate de l'anneau de remorquage.
-

V
issez l'anneau amovible de
remorquage jusqu'en butée. Lors d'un remorquage moteur
arrêté, il n'y a plus d'assistance de
freinage et de direction.
Avec levage (2 roues au sol
seulement)
Il est préférable de soulever le
véhicule à l'aide d'un outil de levage
professionnel.
Véhicules avec boîte de
vitesses mécanique (version
diesel)
Pour les véhicules équipés de
boîte de vitesses mécanique, il est
nécessaire que le levier de vitesses
soit au point mort, le non-respect
de cette particularité peut conduire
à la détérioration des organes
de transmission, de freinage et à
l'absence d'assistance de freinage au
redémarrage du moteur.
Rubrique 9, partie "Changer une
roue".
Se faire remorquer
