Peugeot Partner Tepee 2014 Manuale del proprietario (in Italian)

Sostituzione di un fusibile
159
GUIDA RAPIDA
7

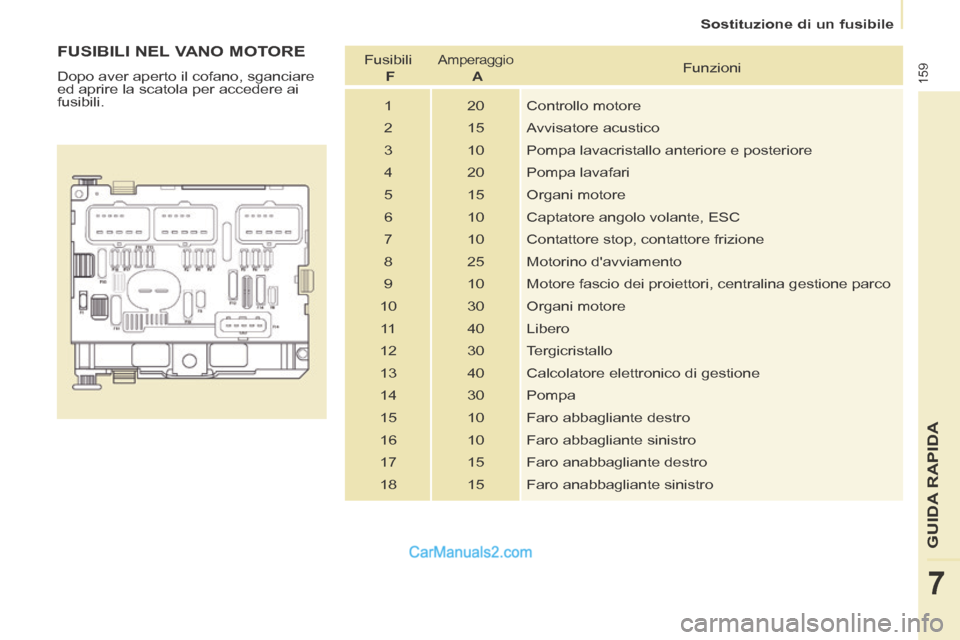

FUSIBILI NEL VANO MOTORE
Dopo aver aperto il cofano, sganciare
ed aprire la scatola per accedere ai
fusibili. Fusibili
F
Amperaggio
A Funzioni
1 20 Controllo motore
2 15 Avvisatore acustico
3 10 Pompa lavacristallo anteriore e posteriore
4 20 Pompa lavafari
5 15 Organi motore
6 10 Captatore angolo volante, ESC
7 10 Contattore stop, contattore frizione
8 25 Motorino d'avviamento
9 10 Motore fascio dei proiettori, centralina gestione parco
10 30 Organi motore
11 40 Libero
12 30 Tergicristallo
13 40 Calcolatore elettronico di gestione
14 30 Pompa
15 10 Faro abbagliante destro
16 10 Faro abbagliante sinistro
17 15 Faro anabbagliante destro
18 15 Faro anabbagliante sinistro

Sostituzione di una spazzola del tergicristallo
160
Posizionamento particolare
delle spazzole anteriori
- Meno di un minuto dopo aver disinserito il contatto, azionare il
comando del tergicristallo verso il
basso per posizionare le spazzole
lungo i montanti del parabrezza
(posizione particolare). Sostituzione di una spazzola
anteriore
- Sollevare il braccio.
- Sganciare la spazzola e rimuoverla.
- Montare la nuova spazzola.
- Abbassare il braccio.
Per riportare le spazzole nella
posizione iniziale, inserire il contatto ed
azionare il comando del tergicristallo. Sostituzione della spazzola
posteriore
- Sollevare il braccio, sganciare la
spazzola e rimuoverla.
- Montare la nuova spazzola e abbassare il braccio.

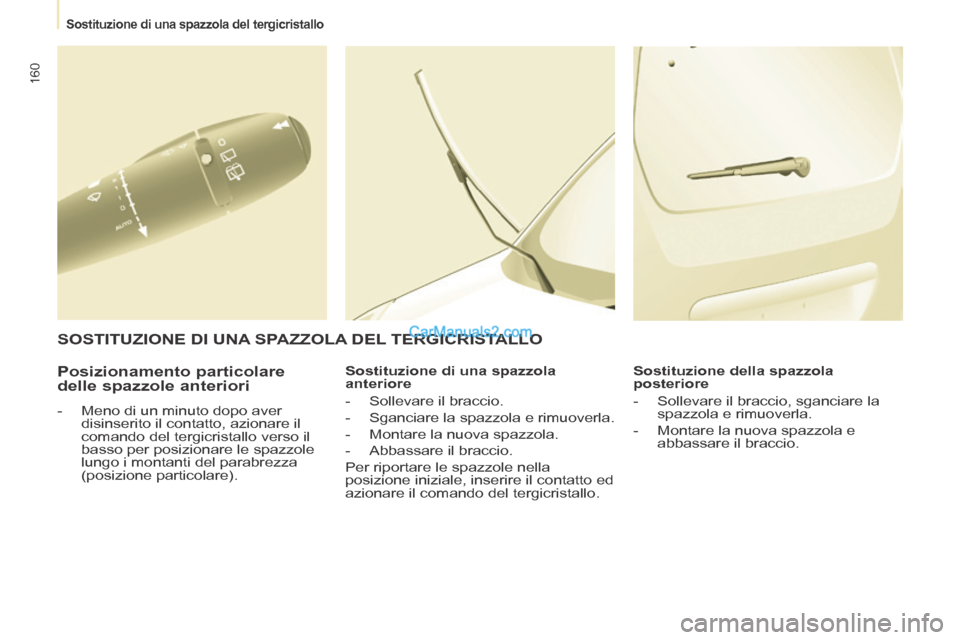

SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO

Farsi trainare
161
GUIDA RAPIDA
7
Senza sollevamento (4 ruote al
suolo)
Utilizzare sempre una barra di traino.

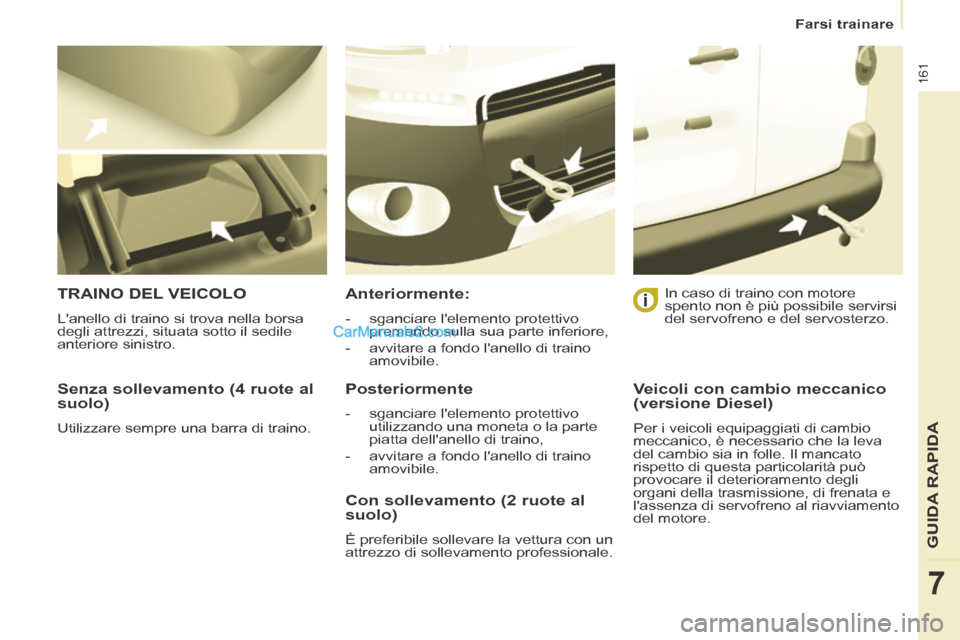

TRAINO DEL VEICOLO
L'anello di traino si trova nella borsa
degli attrezzi, situata sotto il sedile
anteriore sinistro.
Anteriormente:
- sganciare l'elemento protettivo premendo sulla sua parte inferiore,
- avvitare a fondo l'anello di traino amovibile.
Posteriormente
- sganciare l'elemento protettivo utilizzando una moneta o la parte
piatta dell'anello di traino,
- avvitare a fondo l'anello di traino amovibile. In caso di traino con motore
spento non è più possibile servirsi
del servofreno e del servosterzo.
Con sollevamento (2 ruote al
suolo)
È preferibile sollevare la vettura con un
attrezzo di sollevamento professionale.
Veicoli con cambio meccanico
(versione Diesel)
Per i veicoli equipaggiati di cambio
meccanico, è necessario che la leva
del cambio sia in folle. Il mancato
rispetto di questa particolarità può
provocare il deterioramento degli
organi della trasmissione, di frenata e
l'assenza di servofreno al riavviamento
del motore.

162

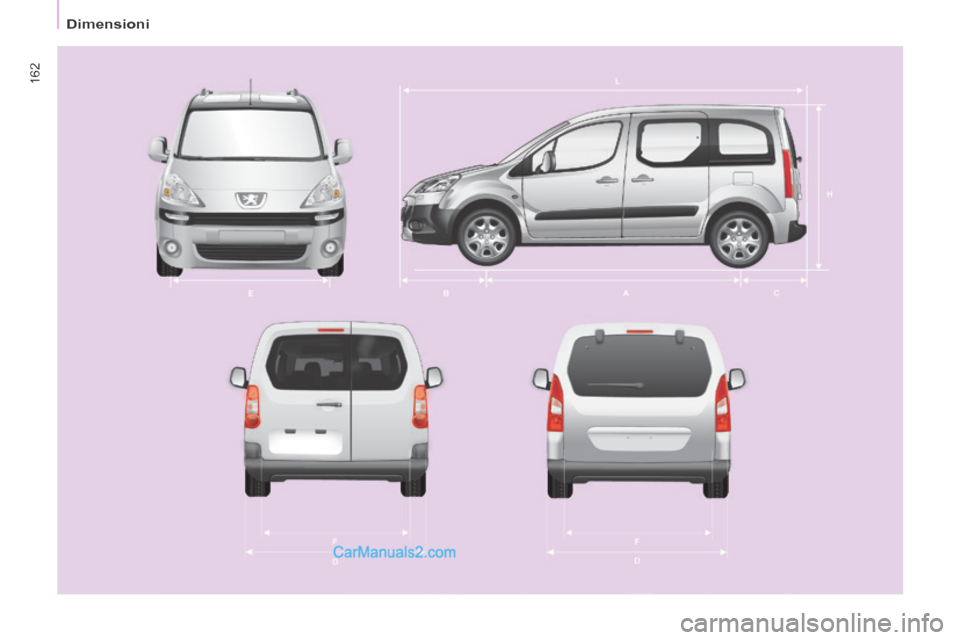

Dimensioni

163
Dimensioni
CARATTERISTICHE TECNICHE
8

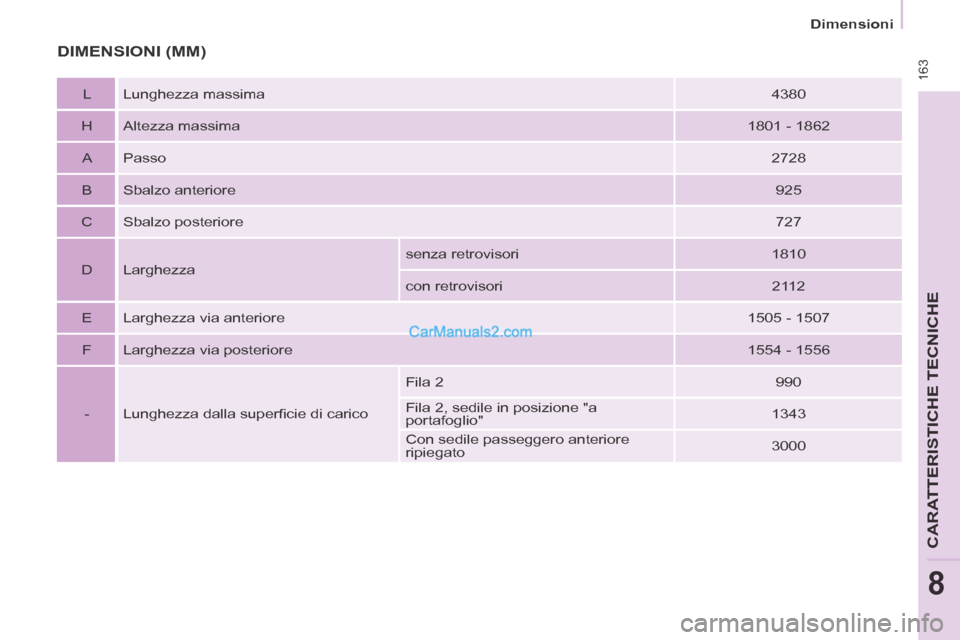

DIMENSIONI (MM)
L Lunghezza massima 4380
H Altezza massima 1801 - 1862
A Passo 2728
B Sbalzo anteriore 925
C Sbalzo posteriore 727
D Larghezza senza retrovisori
1810
con retrovisori 2112
E Larghezza via anteriore 1505 - 1507
F Larghezza via posteriore 1554 - 1556
- Lunghezza dalla superfi cie di carico Fila 2
990
Fila 2, sedile in posizione "a
portafoglio" 1343
Con sedile passeggero anteriore
ripiegato 3000

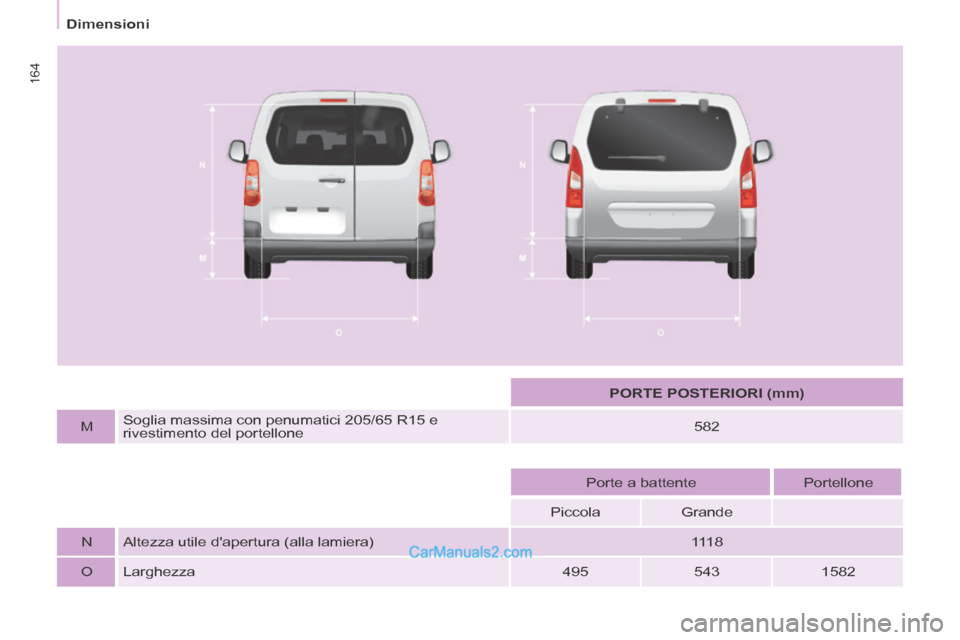

164
Dimensioni
PORTE POSTERIORI (mm)
M Soglia massima con penumatici 205/65 R15 e
rivestimento del portellone 582

Porte a battente
Portellone
Piccola Grande
N Altezza utile d'apertura (alla lamiera) 111 8
O Larghezza 495 543 1582

165
Dimensioni
CARATTERISTICHE TECNICHE
8

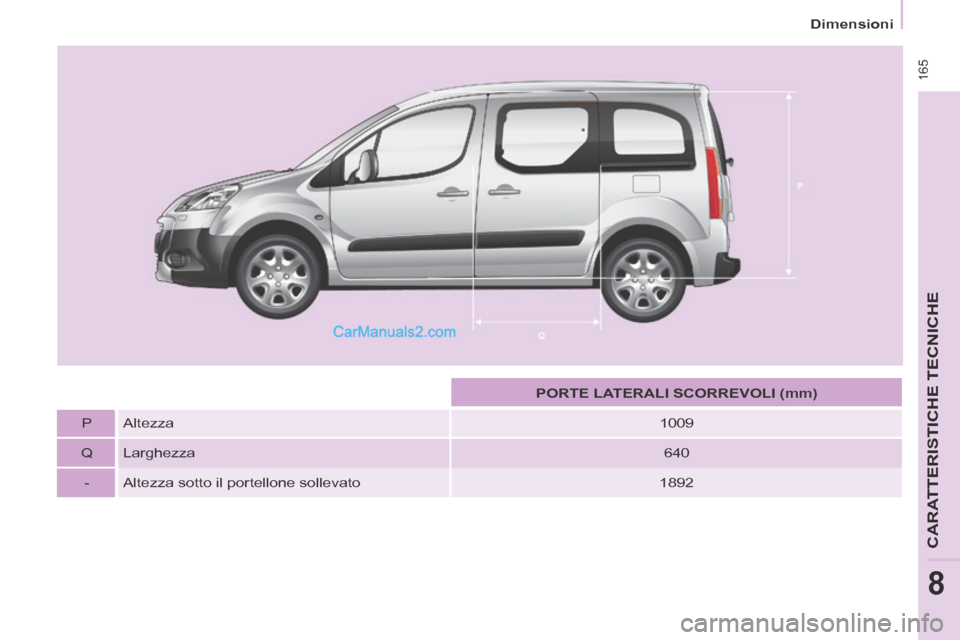

PORTE LATERALI SCORREVOLI (mm)
P Altezza 1009
Q Larghezza 640
- Altezza sotto il portellone sollevato 1892

Masse
166
MASSE E CARICHI TRAINABILI (KG)
Generalità
Per maggiori informazioni, consultare
la carta di circolazione.
In ogni Paese è indispensabile
rispettare i carichi trainabili consentiti
dalla legislazione locale. Per conoscere
le possibilità di traino del proprio veicolo
e la massa massima autorizzata a
pieno carico con rimorchio (MTRA),
rivolgersi alla rete PEUGEOT. La massa trainata frenata con riporto
del carico può essere incrementata,
purché si tolga dal veicolo l'equivalente
di questo carico per non superare
l'MTRA. Attenzione, il traino con un
veicolo con poco carico può ridurre la
tenuta di strada.
Nel caso di un veicolo trainante, è
vietato superare la velocità di 80 km/h
(rispettare la legislazione vigente nel
proprio Paese). Temperature esterne elevate
possono provocare una riduzione
delle prestazioni del veicolo al fi ne
di proteggere il motore; quando la
temperatura esterna è superiore ai
37°C, limitare il peso trainato.
La massa in ordine di marcia (MOM)
è pari alla massa a vuoto + guidatore
(75 Kg) + serbatoio pieno al 90%.
I valori dell'MTRA e dei carichi trainabili
indicati sono validi per un'altitudine
massima di 1000 metri ; il carico
trainabile citato deve essere ridotto del
10% ogni 1000 metri supplementari.

Elementi di identificazione
167
CARATTERISTICHE TECNICHE
8

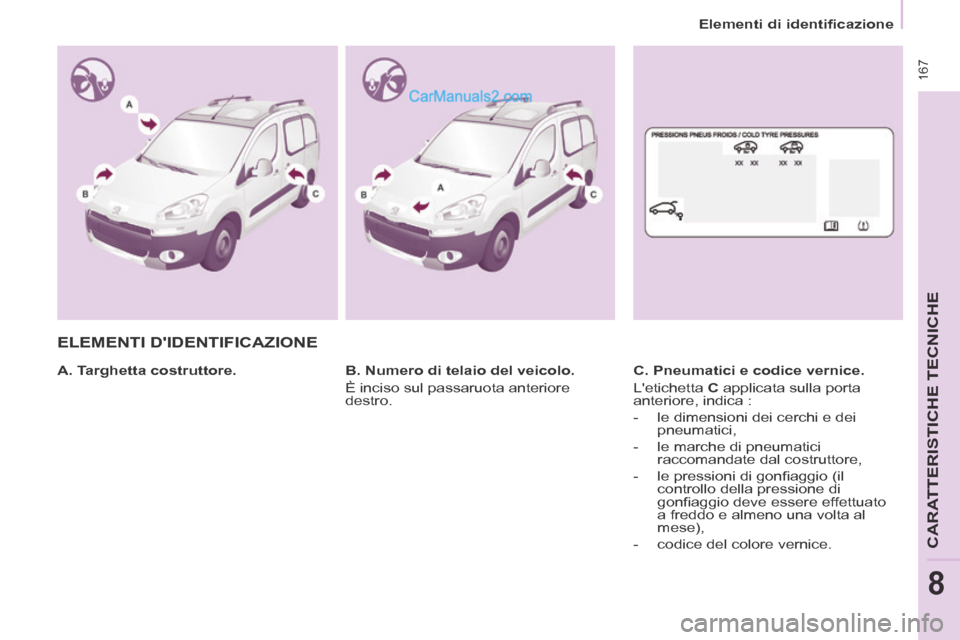

ELEMENTI D'IDENTIFICAZIONE
A. Targhetta costruttore. C. Pneumatici e codice vernice.
L'etichetta C applicata sulla porta
anteriore, indica :
- le dimensioni dei cerchi e dei
pneumatici,
- le marche di pneumatici raccomandate dal costruttore,
- le pressioni di gonfi aggio (il controllo della pressione di
gonfi aggio deve essere effettuato
a freddo e almeno una volta al
mese),
- codice del colore vernice.
B. Numero di telaio del veicolo.
È inciso sul passaruota anteriore
destro.
