Peugeot Partner Tepee 2015.5 Kezelési útmutató (in Hungarian)

149
Vontatás
Partner-2-VP_hu_Chap06_Accessoire_ed02-2015
Megfelelő használat
Fokozott igénybevétel esetén
(maximális terhelés vontatása meredek
emelkedőn magas külső hőmérséklet
esetén) a motor automatikusan
korlátozza teljesítményét. Ebben az
esetben a légkondicionáló automatikus
kikapcsolásával érhető el a motor
teljesítményének javítása.
Gumiabroncsok
Ellenőrizze a vontatást végző gépjármű
és az utánfutó gumiabroncsainak
nyomását, és tartsa be a javasolt
nyomásértékeket.Lásd 7. fejezet, „Folyadékszintek”
c. rész.A hűtőfolyadék-hőmérséklet
visszajelzésének
megjelenésekor azonnal álljon
meg, és amint lehetséges,
állítsa le a motort. Fékek
Az utánfutó használata megnöveli
a féktávolságot. Haladjon alacsony
sebességgel, időben kapcsoljon vissza
és fokozatosan fékezzen.
Vontatás
Javasoljuk, hogy a gépjármű
fejlesztése során tesztelt eredeti
PEUGEOT vonóhorgokat és a
hozzájuk tartozó csatlakozókábeleket
használja, az eszköz felszerelését
pedig bízza a PEUGEOT hálózatra.
Ha a vonóhorgot mégsem a
PEUGEOT hálózatban szerelteti fel, a
műveletet mindenképpen a gépjármű
hátsó részén található elektromos
előkészítés használatával, illetve
a gyártó előírásainak figyelembe
vételével kell végrehajtani.
A fenti általános előírásoknak
megfelelően felhívjuk a figyelmét a
PEUGEOT által nem rendszeresített
vonóhorog vagy elektromos tartozék
felszerelésében rejlő kockázatra.
Ilyen eszköz felszerelése a
gépjármű elektromos rendszerének
meghibásodását okozhatja. Előzetesen
mindig tájékozódjon a gyártónál.
Oldalszél
Vontatáskor az oldalszél-érzékenység
megnő. Vezessen óvatosan, alacsony
sebességgel.
ABS /ESC
Az ABS és ESC rendszerek csak a
gépjárművet tartják ellenőrzésük alatt,
az utánfutót vagy a lakókocsit nem.
Parkolóradar
Vontatást végző gépjárművön a
berendezés nem működik.
Lásd 9. fejezet, „Azonosító
elemek” c. rész.
TARTOZÉKOK
6

150
Vontatás
Partner-2-VP_hu_Chap06_Accessoire_ed02-2015
SZERSZáM NÉLKÜL LEVE h ETŐ ,
KULCSOS

h ATT yú N y
AK
ú
VONÓHOROG
Az

eszköz bemutatása
Ez a gyárilag felszerelt hattyúnyakú
vonóhorog egyszerűen és gyorsan le-,
ill. felszerelhető. A műveletekhez nincs
szükség szerszámra.
A vonóhorog felszerelését
megelőzően és minden használat
előtt
Ellenőrizze a hattyúnyakú vonóhorog
megfelelő reteszelődését a következő
pontok átvizsgálásával:
-

látszik a karon található zöld jelzés,
-


a kar biztonsági zárja hátrafelé néz,
-


a biztonsági zár reteszelve van, a
kulcs nincs a zárban; a kart nem
lehet működtetni,
-


a hattyúnyakú horog egyáltalán
nem mozog a tartóelemben.
A

vontatmány rögzítésekor ne felejtse
el bekötni az elektromos kábelt.
Felszerelés

151
Vontatás
Partner-2-VP_hu_Chap06_Accessoire_ed02-2015
használat közben
Ne reteszelje ki az eszközt, amíg
a vontatmány ill. a szállítóeszköz a
hattyúnyakú
vonóhorogra van szerelve.
Használat után
Ha tartósan közlekedik
vontatmány vagy szállítóeszköz nélkül,
szerelje le a hattyúnyakú vonóhorgot,
és helyezze a fedelet a tartóelembe.
Ez különösen akkor fontos, ha a
hattyúnyakú vonóhorog esetleg
akadályozza a rendszámtábla és a
világítás megfelelő láthatóságát.Leszerelés
Karbantartás
A megfelelő működés csak akkor
biztosított, ha a vonóhorog és a
tartóelem tiszta.
A gépjármű magas nyomású
mosópisztollyal történő tisztítása
előtt a hattyúnyakú vonóhorgot le kell
szerelni, és a fedelet rá kell helyezni a
tartóelemre.
TARTOZÉKOK
6

152
Partner-2-VP_hu_Chap06_Accessoire_ed02-2015
EGYÉB TARTOZÉKOK
A gondosan tesztelt és mind
megbízhatósági, mind biztonsági
szempontból kifogástalan tartozékokat
és alkatrészeket kifejezetten az Ön
gépjárműve számára fejlesztették ki.
A rendszeresített tartozékok és eredeti
alkatrészek széles választéka áll a
rendelkezésére.
A termékek egy másik - a kényelem,
a szabadidő és a karbantartás köré
csoportosított - választéka is a
rendelkezésére áll:
Behatolásgátló riasztóberendezés,
üvegekbe gravírozott rendszám,
elsősegélydoboz, fényvisszaverő
biztonsági mellény, első és hátsó
parkolóradar, elakadásjelző
háromszög, kerékőrcsavar alumínium
keréktárcsához stb.
Légzsák-kompatibilis üléshuzatok
az első ülésekhez, üléspad,
gumiszőnyeg, szőnyeg, hóláncok,
sötétítők, csomagtérajtóra szerelhető
kerékpártartó stb.
A pedálok zavartalan kezelése
érdekében:
-
ügyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és
rögzítésére,
-


soha ne helyezzen egymásra több
védőszőnyeget. Autórádiók, kihangosító szett,


hangszórók, CD-váltó, navigációs
berendezés, USB Box, videokészlet stb.
A kereskedelmi forgalomban
kapható audio- és telematikai
berendezések beszereléséhez
kapcsolódó szigorú műszaki
követelményekre való tekintettel
figyelembe kell venni az adott eszköz
műszaki jellemzőit, és meg kell
győződni arról, hogy kompatibilis-e
a gépjármű szériafelszereléseinek
teljesítményével. Előzetesen mindig
érdeklődjön a PEUGEOT hálózatban.
A tetőrudak maximális teherbírása
-

Hosszanti rudakon elhelyezett
keresztirányú rudak: 75

kg (ezek
a rudak a Zénith tetőre nem
szerelhetők fel).
Rádiókommunikációs berendezés
beszerelése
Mielőtt utólagos beszerelésű,
külső antennával rendelkező
rádiókommunikációs berendezést
szerelne be gépjárművébe, kérjük,
lépjen kapcsolatba a PEUGEOT
hálózattal.
A PEUGEOT hálózatban tájékoztatni
fogják a gépjárművek elektromágneses
kompatibilitására vonatkozó irányelvvel
(2004/104/EK) összhangban
beszerelhető berendezések műszaki
jellemzőiről (frekvenciasáv, maximális
kimenő teljesítmény, antennapozíció,
speciális beszerelési feltételek). Első sárfogók, hátsó sárfogók,
15/17
colos alumínium keréktárcsák,
kerékjárat-burkolat, bőrborítású
kormány stb.
Ablakmosó folyadék, külső és belső
tisztító- és ápolószerek, izzókészlet
stb.
Az Automobiles PEUGEOT
által nem rendszeresített
elektromos berendezés vagy
tartozék beszerelése a gépjármű
elektronikus rendszerének
meghibásodását okozhatja. Kérjük,
vegye ezt figyelembe, és javasoljuk,
hogy tanácsért mindig forduljon a
márkaképviseletekhez, ahol örömmel
bemutatják Önnek a rendszeresített
tartozékok és alkatrészek teljes
választékát.
Bizonyos országokban kötelező a
gépjárműben tartani fényvisszaverő
biztonsági mellényt, elakadásjelző
háromszöget és csereizzókészletet.
Felszerelések

153
partner-2-Vp_hu_Chap07_Verification_ed02-2015

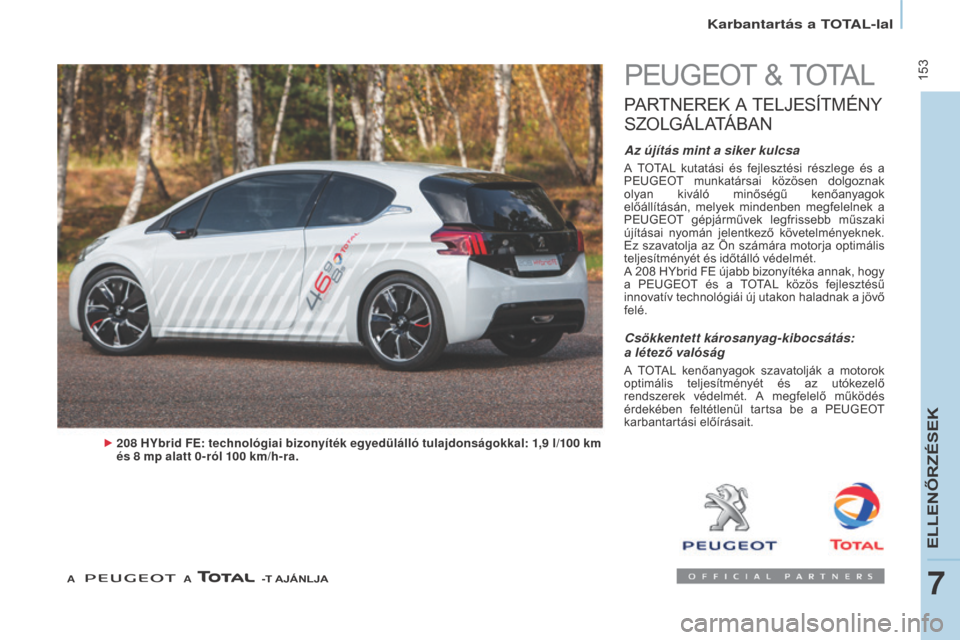

Karbantartás a TOTAL-lal
PEUGEOT & TOTAL
PARTNEREK A TELJESÍTMÉNY
S

ZOLGÁLATÁBAN
Az újítás mint a siker kulcsa
A TOTAL kutatási és fejlesztési részlege és a
PEUGEOT munkatársai közösen dolgoznak
olyan kiváló minőségű kenőanyagok
előállításán, melyek mindenben megfelelnek a
PEUGEOT gépjárművek legfrissebb műszaki
újításai nyomán jelentkező követelményeknek.
Ez szavatolja az Ön számára motorja optimális
teljesítményét és időtálló védelmét.
A 208

H
Ybrid FE újabb bizonyítéka annak, hogy
a PEUGEOT és a TOTAL közös fejlesztésű
innovatív technológiái új utakon haladnak a jövő
felé.
208


HYbrid FE: technológiai bizonyíték egyedülálló tulajdonságokkal: 1,9


l/100


km
és 8

mp alatt 0-ról 100

km/h-ra.
Csökkentett károsanyag-kibocsátás:
a létező valóság
A TOTAL kenőanyagok szavatolják a motorok
optimális teljesítményét és az utókezelő
rendszerek védelmét. A megfelelő működés
érdekében feltétlenül tartsa be a PEUGEOT
karbantartási előírásait.
-T AjáNLjA
A A
ELLENŐRZÉSEK
7

154
partner-2-Vp_hu_Chap07_Verification_ed02-2015
A MOTORháZTETŐ NyITáSA
Kitámasztórúd
A motorháztető nyitott helyzetben való
rögzítéséhez illessze a kitámasztórudat
a gépjármű bal oldali lemezére
ragasztott címkével jelölt mélyedésbe.
A motorháztető lecsukása előtt a
kitámasztórudat erőltetés nélkül
helyezze vissza a rögzítésbe.
Kívülről
A retesz könnyebb elérése érdekében
lefelé fordított tenyerét csúsztassa a
motorháztető alá, majd emelje meg
kissé.
Tolja balra a reteszt, és nyissa fel a
motorháztetőt.
belülről
Húzza maga felé a műszerfal alatt
található nyitókart. A motorháztető
kireteszelődik.
Zárás
Eressze le, majd a végén engedje
el a motorháztetőt, és ellenőrizze a
reteszelődését.
Erős szélben kerülje a motorháztető
mozgatását.
Motorháztető nyitása

155
partner-2-Vp_hu_Chap07_Verification_ed02-2015
BENZINMOTOR
1. Első ablakmosófolyadék-tartály
2.
Biztosítékdoboz
3.


Hűtőfolyadék-tartály
Akkumulátorcsatlakozók:
+


Pozitív pólus
-


Negatív pólus (testpont)
A

motortérben végzett műveleteknél mindig legyen nagyon óvatos.
4. Fék- és tengelykapcsoló-folyadék
tartálya
5.

Légszűrő
6.


Olajszintmérő pálca7.

Motorolaj betöltőnyílása
8.
Kormányszervo-folyadék tartálya
ELLENŐRZÉSEK
7
Motortér

156
partner-2-Vp_hu_Chap07_Verification_ed02-2015
DÍZELMOTOR
4. Fék- és tengelykapcsoló-folyadék
tartálya
5.

Légszűrő
6.


Olajszintmérő pálca 7.

Motorolaj betöltőnyílása
8.
Kormányszervo-folyadék tartálya
9.


Légtelenítő szivattyú
1.

Első ablakmosófolyadék-tartály
2.

Biztosítékdoboz
3.


Hűtőfolyadék-tartály
Akkumulátorcsatlakozók:
+


Pozitív pólus
-


Negatív pólus (testpont)
A

motortérben végzett műveleteknél mindig legyen nagyon óvatos.
Motortér

157
partner-2-Vp_hu_Chap07_Verification_ed02-2015
FOLYADÉKSZINTEK
Olajcsere
Szigorúan a megadott időközönként,
a gyártó karbantartási tervében
található előírásoknak megfelelő
kenőtulajdonságokkal rendelkező
motorolajjal kell elvégezni. A vonatkozó
előírásokról a PEUGEOT hálózatban
tájékozódhat.
Feltöltés előtt vegye ki a mérőpálcát.
A feltöltést követően ellenőrizze az
olajszintet (a maximumszintet soha ne
lépje túl).
A motorháztető visszazárása előtt
gondosan csavarja vissza a tartály
kupakját.
Fékfolyadékszint
A cserét szigorúan a gyártó
karbantartási tervének megfelelő
időközönként kell elvégezni.
A gyártó által ajánlott folyadékokat
használja, melyek megfelelnek a
DOT4 szabványoknak.
A szintnek a tartályon látható MINI és
MAXI jelzés között kell lennie.
Ha a folyadék utántöltése gyakran
válik szükségessé, a rendellenességet
a lehető leghamarabb ellenőriztetni
kell a PEUGEOT hálózatban vegy egy
szakszervizben.
Visszajelzések
Ha el kell távolítania, majd vissza
kell szerelnie a motor fedőlapját,
a rögzítőpatentek károsodásának
elkerülése érdekében körültekintően
járjon el.
Olajszint
Lehetőleg 5000 kilométerenként
ellenőrizze az olajszintet, és szükség
esetén két olajcsere között is végezze
el a szint feltöltését.
Az ellenőrzést a szintmérő pálca
segítségével a gépkocsi vízszintes
helyzetében, hideg motornál végezze.
Olajszintmérő pálca
A
viszkozitási index megválasztása
A kiválasztott olajnak minden esetben
meg kell felelnie a gyártó karbantartási
tervében szereplő előírásoknak.
Az itt leírt műveletek a gépjármű
megfelelő üzemképességének
érdekében elvégzendő
rendszeres karbantartások részét
képezik. A vonatkozó előírásokról a
PEUGEOT hálózatban vagy a fedélzeti
dokumentumok között található szerviz-
és garanciafüzetből tájékozódhat.
A műszerfali visszajelzések
segítségével történő ellenőrzés
ismertetését a 3. fejezet
„Vezetőhely” c. részében találja.
A szintmérő pálcán két jelölés
található:
A = max.
Ha a szint túllépi ezt a jelet,
forduljon a PEUGEOT
hálózathoz vagy egy
szakszervizhez.
B = min.
A szint soha ne kerüljön a jel
alá.
A motor és a környezetvédelmi
berendezések megfelelő
működésének biztosítása
érdekében ne keverjen
adalékanyagokat a
motorolajba.
ELLENŐRZÉSEK
7
Folyadékszintek

158
partner-2-Vp_hu_Chap07_Verification_ed02-2015
hűtőfolyadékszint
Kizárólag a gyártó által ajánlott
hűtőfolyadékot használjon.
Ellenkező esetben fennáll a motor
súlyos károsodásának veszélye.
Meleg motor esetén a hűtőfolyadék
hőmérsékletét a motorventilátor
szabályozza. Ez lekapcsolt gyújtás
esetén is működésbe léphet; sőt,
mivel a hűtőkör nyomás alatt van, a
beavatkozással a motor leállítását
követően várjon legalább egy órát.
Az esetleges égési sérülések
megelőzése érdekében a nyomás
csökkentéséhez először fordítsa
el a hűtősapkát negyed fordulattal.
Amikor a nyomás lecsökkent, vegye
le a hűtősapkát, és egészítse ki a
folyadékszintet a hűtőfolyadékkal.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a
lehető leghamarabb ellenőriztetni kell a
PEUGEOT hálózatban.
Kormányszervo-folyadék szintje
Vízszintes talajon álló gépjárművön,
hideg motornál kell ellenőrizni.
Csavarja ki a mérőpálca melletti
tömítőcsavart, és ellenőrizze a szintet,
melynek a MINI és MAXI jel között kell
lennie.A szűrő regenerálása érdekében -
amint azt a forgalmi viszonyok lehetővé
teszik - tanácsos legalább 5
percig
(az üzenet eltűntéig és a szervizlámpa
kialvásáig) 60
km/h sebességgel vagy
annál gyorsabban haladni.
Előfordulhat, hogy a részecskeszűrő
regenerálódása során kattogó hangot
hall a műszerfal alól.
Ha az üzenet nem tűnik el és a
szervizlámpa tovább világít, forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Feltöltés
A szintnek a tágulási tartályon
látható MINI és MAXI jelzések között
kell lennie. Ha a betöltött folyadék
mennyisége meghaladja az 1

litert,
ellenőriztesse a hűtőrendszert a
PEUGEOT hálózatban vagy egy
szakszervizben.
Ablakmosó és fényszórómosó
folyadék szintje
Az optimális tisztítóhatás és saját
biztonsága érdekében a PEUGEOT
által kínált termékek használatát
javasoljuk.
Az optimális tisztítóhatás biztosítása
és a befagyás elkerülése érdekében a
folyadék feltöltéséhez vagy cseréjéhez
nem szabad vizet használni.
Az ablakmosófolyadék-tartály
űrtartalma: kb. 3
liter.
Ha gépjárműve rendelkezik
fényszórómosófolyadék-tartállyal,
annak űrtartalma 6
liter.
Gázolajadalék
szintje (dízelmotor
részecskeszűrővel)
Feltöltés
Szükség esetén haladéktalanul
végeztesse el a feltöltést a PEUGEOT
hálózatban vagy egy szakszervizben.
Elhasználódott anyagok
Kerülje az elhasználódott olaj tartós
érintkezését a bőrrel.
A fékfolyadék az emberi egészségre
káros anyagokat tartalmaz, és
rendkívül maró hatású.
Az elhasználódott olajat,
fékfolyadékot vagy hűtőfolyadékot
ne a csatornarendszerbe vagy a
földre öntse, hanem a PEUGEOT
hálózatban erre a célra rendszeresített
konténerekbe.
Az adalékanyag minimális szintjét a
hangjelzés és a képernyőn megjelenő
üzenet kíséretében kigyulladó
szervizlámpa jelzi.
Ha járó motornál ilyesmit tapasztal,
az a részecskeszűrő kezdődő
eltömődésére utal (különösen hosszú
városi közlekedés: alacsony sebesség,
forgalmi dugók stb. esetén).
Folyadékszintek
