169
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015
AKKUMULÁTOR
A gyújtás levételét követően az
akkumulátor kikötése előtt várjon
2 percet.
Ne kösse ki a sarukat, amíg jár a
motor.
Az akkumulátort csak a saruk kikötése
után töltse.
Az akkumulátor visszakötését
követően adja rá a gyújtást és
várjon 1
percet az indítózás előtt,
hogy lehetővé tegye az elektronikus
rendszerek inicializálását. A művelet
elvégzése után a legkisebb zavar
esetén is forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
Izzócserét követően az akkumulátor
visszakötésével várjon kb. 3
percet.
Amennyiben a gépkocsit egy
hónapnál hosszabb ideig
nem használja, tanácsos az
akkumulátort kikötni.
Az akkumulátor
akkumulátortöltővel történő
feltöltése
- Kösse ki az akkumulátort.
-
T
artsa be a töltő gyártójának
használati előírásait.
-

Kösse vissza az akkumulátort a (-)
pólussal kezdve.
-


Ellenőrizze a pólusok és a saruk
tisztaságát. Ha szulfátosodást
észlel (fehéres vagy zöldes
lerakódás), szerelje le és tisztítsa
meg azokat.
Indítás segédakkumulátorral
- Kösse a piros színű kábelt a két
akkumulátor (+) pólusaihoz.
-

Kösse a zöld vagy fekete kábel
egyik végét a segédakkumulátor (-)
pólusához.
-


Kösse a zöld vagy fekete kábel
másik végét az elindítandó
gépkocsi testpontjára (minél
messzebb az akkumulátortól).
-


Indítsa be a motort, majd hagyja
járni.
-


Várja meg, míg a motor visszatér
alapjáratra, majd kösse le a
kábeleket.
A

matrica azt jelzi, hogy
gépjárművében különleges
technológiával készült és speciális
jellemzőkkel rendelkező, 12

voltos,
ólomtartalmú akkumulátor található,
melynek cseréjét vagy kikötését a
PEUGEOT hálózatban vagy egy
szakszervizben kell elvégeztetni.
Ennek elmulasztása az akkumulátor
idő előtti elhasználódásához vezethet.
Az akkumulátor visszakötését
követően a Stop & Start funkció akkor
lesz újra aktív, ha a gépjárművet több
órára leállította. A leállítás időtartama
függ az időjárási viszonyoktól és az
akkumulátor töltési szintjétől (akár
8

óra is lehet).
A Stop & Start funkció
akkumulátorának feltöltéséhez nem
kell kikötni az akkumulátort.
Akkumulátor
8
GYORS SEGÍTSÉG

170
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015
ENERGIATAKARÉKOS üZEMMÓD
A motor leállítását követően a
gyújtáskulcs gyújtás helyzetében
bizonyos funkciók (ablaktörlő,
ablakemelő, plafonlámpák,
autórádió stb.) csak harminc percig
használhatók, hogy ne merüljön le az
akkumulátor.
A harminc perc elteltével az aktív
funkciók készenléti állapotba kerülnek,
az akkumulátor visszajelzése pedig
a képernyőn megjelenő üzenet
kíséretében villogni kezd.
A funkciók azonnali
visszakapcsolásához indítsa be a
motort, és néhány pillanatig hagyja
járni.
Az újbóli rendelkezésre állás ideje a
motor járatási idejének duplája, de
mindig 5 és 30 perc közötti időtartam.
Lemerült akkumulátorral a motort
nem lehet beindítani.
Akkumulátor

171
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015
Az ideiglenes abroncsjavító készlet egy
kompresszorból és egy tömítőanyagot
tartalmaz flakonból áll.
A készlet használata
1. A sebességkorlátozásos matricán jelölje be a defektes kereket,
majd ragassza a kormányra
emlékeztetőül, hogy az egyik
kereket csak ideiglenesen
használhatja.
2.

Pattintsa a flakont
(1) a
kompresszorra (2).
3.

Csatlakoztassa a flakont
(1) a
javítandó kerék szelepére.
4.

T
ekerje le a kompresszor csövét,
mielőtt csatlakoztatja a flakonhoz.
5.

Az elektromos kábelt dugja
be a gépjármű egyik 12

voltos
csatlakozójába.
6.

Az A

gomb megnyomásával
működtesse a kompresszort,
amíg a gumiabroncs nyomása el
nem éri a 2,0
bart. Ha nem sikerül
elérnie ezt a nyomásértéket, a
gumiabroncs nem javítható.
7.

V
egye ki és tegye el a
kompresszort.
8.

A
defekt tömítése érdekében
alacsony sebességgel azonnal
tegyen meg néhány kilométert.
9.

Állítsa be a gépjárműhöz ajánlott
nyomásértéket a kompresszor
segítségével, és ellenőrizze
a megfelelő tömítést (nincs
nyomásveszteség).
10.


Csökkentett sebességgel
közlekedjen (80

km/h). A
gumiabroncsot a lehető
leghamarabb vizsgáltassa meg és
javíttassa meg egy szakemberrel. Használatot követően a flakont
a készletben található műanyag
tasakban helyezheti el, így a folyadék
nem piszkítja be a gépjárművet.
Figyelem! A defektjavító gél etilén-
glikolt tartalmaz, mely lenyelve
mérgező, szembe kerülve pedig
maró hatású.
Gyermekektől távol tartandó.
Az elhasznált flakont ne dobja
el, hanem adja le a PEUGEOT
hálózatban vagy egy használt anyagok
begyűjtésével foglalkozó szervezetnél.
A flakont a PEUGEOT hálózatban
szerezheti be.
AbRONCSjAVíTó KÉSZLET
Az eszközök az első ülés alatti
tárolóhelyen találhatók.
Az ideiglenes abroncsjavító készlettel
felszerelt gépkocsikban sem pótkerék,
sem a kerékcseréhez szükséges
szerszámkészlet (emelő, kerékkulcs
stb.) nem található.
8
GYORS SEGÍTSÉG
Kerékcsere

172
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015
1. A gépjármű leállítása
- Feltétlenül győződjön meg arról,
hogy az utasok elhagyták a
gépjárművet, és valamennyien
biztonságos helyen tartózkodnak.
-

A
gépjárművet lehetőleg vízszintes,
stabil, nem csúszós talajra állítsa.
-

Húzza be a rögzítőféket, vegye
le a gyújtást, és kapcsolja az első
előremeneti vagy a hátrameneti
sebességfokozatot. -

Ékelje ki a lecserélendővel átlósan
szemközt elhelyezkedő kereket.
KERÉKCSERE
2. Szerszámok
A szerszámok az egyik első ülés alatti
fedeles tárolóban találhatók.
-

Ha szükséges, a tárolóhely hátulról
történő eléréséhez tolja előre az
ülést.
-


Távolítsa el a fedelet, majd vegye
ki az emelőt és a szerszámtartót.
-


V
egye ki a tartóból a szükséges
szerszámokat.
1.

Emelő
2.


Kerékkulcs
3.


Ék
4.


Kulcs a Zénith tető rúdjaihoz és a
hátsó lámpákhoz
5.


Dísztárcsa-eltávolító szerszám
alumínium keréktárcsákhoz
6.


V
onószem
Ha a gépjármű rendelkezik
vonóhoroggal, előfordulhat, hogy a
pótkerék kosárból történő kivételének
megkönnyítése érdekében a
gépjárművet enyhén meg kell emelni.
Bizonyos terepviszonyok és/vagy
jelentős súlyú rakomány esetén
forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Az emelő és a szerszámok kifejezetten
az Ön gépjárművéhez készültek. Más
célra ne használja őket.
Kerékcsere

173
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015
3. Pótkerék
- A kerékkulcs segítségével addig lazítsa a csavart, amíg a kosár
teljesen le nem ereszkedik.
-
A
pótkerékhez való hozzáféréshez
nyissa ki a hátsó ajtókat. -
Akassza le a kosarat a horogról, és
helyezze a pótkereket a cserélendő
kerék mellé.
8
GYORS SEGÍTSÉG
Kerékcsere

174
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015
4. A kerék leszerelése
- Helyezze az emelőt a lecserélendő
kerékhez legközelebb eső emelési
ponthoz.
-

Hajtsa ki az emelőt annyira, hogy
a teteje érintkezzen a választott
emelési ponttal.

Az A támfelület az
emelő fejének közepébe kell, hogy
illeszkedjen.
-

Emelje meg a gépjárművet annyira,
hogy a (nem defektes) pótkerék
akadálytalan felszereléséhez is
elégséges hely legyen a talaj és a
kerék között.
-


Lazítsa ki teljesen a csavarokat.
-


V
egye ki a csavarokat, és emelje le
a kereket.
-
Távolítsa el a dísztárcsát.
-

Lazítsa meg, majd csavarozza ki
kissé a kerékcsavarokat. Ügyeljen rá, hogy az emelő stabilan
álljo

n: a talpa érintkezzen a talajjal
és pontosan az emelési pont alatt
helyezkedjen el.
Ha csúszik a talaj, előfordulhat, hogy
kicsúszik vagy összecsuklik az emelő,
ami sérülésveszéllyel jár.
Kizárólag a kialakított emelési
pontok alá helyezze az emelőt, és
győződjön meg róla, hogy a támfelület
pontosan az emelő fejének a közepén
helyezkedik el.
Máskülönben előfordulhat, hogy
megrongálódik a gépjármű és/
vagy összecsuklik az emelő, ami
sérülésveszéllyel jár.
Az emelőt csak a lecserélendő kerék
csavarjainak meglazítását, illetve a
vele átlósan szemközt elhelyezkedő
kerék kiékelését követően hajtsa ki.
Kerékcsere

175
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015
- Helyezze fel a kereket az agyra, és
csavarja be kézzel a csavarokat.
-

Húzza meg kissé a
kerékcsavarokat a kerékkulcs
segítségével.
5. A pótkerék felszerelése
- Az emelő összehajtásával engedje
le teljesen a gépjárművet, majd
távolítsa el az emelőt.
-

A
kerékkulccsal erőltetés
nélkül, ütközésig húzza meg a
kerékcsavarokat.
-

A
javítandó kereket helyezze vissza
a kosárba. -
Akassza vissza a kosarat a horogra,
majd a kosár felemeléséhez
csavarja vissza a csavart a kulccsal.
-

Húzza meg ütközésig a csavart,
majd győződjön meg róla, hogy a
kerék szorosan a padlóhoz simul.
Ellenkező esetben kezdje elölről a
műveletet.
Soha ne feküdjön emelővel
megemelt gépkocsi alá
(használjon tartóbakot).
A

kerékkulcs helyett soha ne
használjon csavarhúzót.
8
GYORS SEGÍTSÉG
Kerékcsere

176
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015

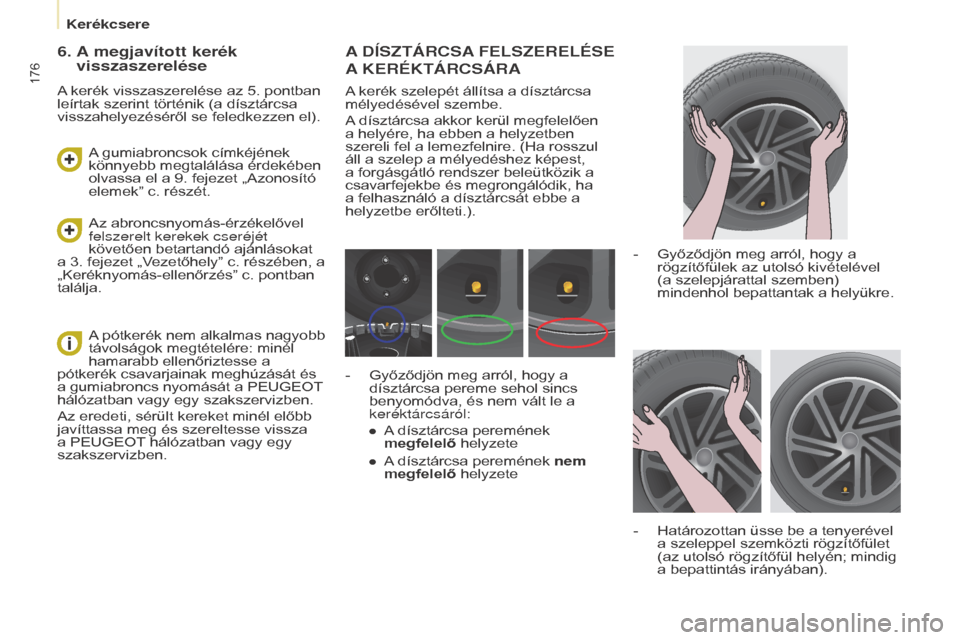

A DÍSZTÁRCSA FELSZERELÉSE
A

KERÉKTÁRCSÁRA
A kerék szelepét állítsa a dísztárcsa
mélyedésével szembe.
A dísztárcsa akkor kerül megfelelően
a helyére, ha ebben a helyzetben
szereli fel a lemezfelnire. (Ha rosszul
áll a szelep a mélyedéshez képest,
a forgásgátló rendszer beleütközik a
csavarfejekbe és megrongálódik, ha
a felhasználó a dísztárcsát ebbe a
helyzetbe erőlteti.).
-

Győződjön meg arról, hogy a
rögzítőfülek az utolsó kivételével


(a szelepjárattal szemben)
mindenhol bepattantak a helyükre.
-

Határozottan üsse be a tenyerével
a szeleppel szemközti rögzítőfület
(az utolsó rögzítőfül helyén; mindig
a bepattintás irányában).
-


Győződjön meg arról, hogy a
dísztárcsa pereme sehol sincs
benyomódva, és nem vált le a
keréktárcsáról:
●


A
dísztárcsa peremének
megfelelő helyzete
●

A
dísztárcsa peremének nem
megfelelő helyzete
6. A megjavított kerék visszaszerelése
A kerék visszaszerelése az 5. pontban
leírtak szerint történik (a dísztárcsa
visszahelyezéséről se feledkezzen el).
Az abroncsnyomás-érzékelővel
felszerelt kerekek cseréjét
követően betartandó ajánlásokat
a 3. fejezet „Vezetőhely” c. részében, a
„Keréknyomás-ellenőrzés” c. pontban
találja.
A

gumiabroncsok címkéjének
könnyebb megtalálása érdekében
olvassa el a 9. fejezet „Azonosító
elemek” c. részét.
A pótkerék nem alkalmas nagyobb
távolságok megtételére: minél
hamarabb ellenőriztesse a
pótkerék csavarjainak meghúzását és
a gumiabroncs nyomását a PEUGEOT
hálózatban vagy egy szakszervizben.
Az eredeti, sérült kereket minél előbb
javíttassa meg és szereltesse vissza
a PEUGEOT hálózatban vagy egy
szakszervizben.
Kerékcsere

177
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015

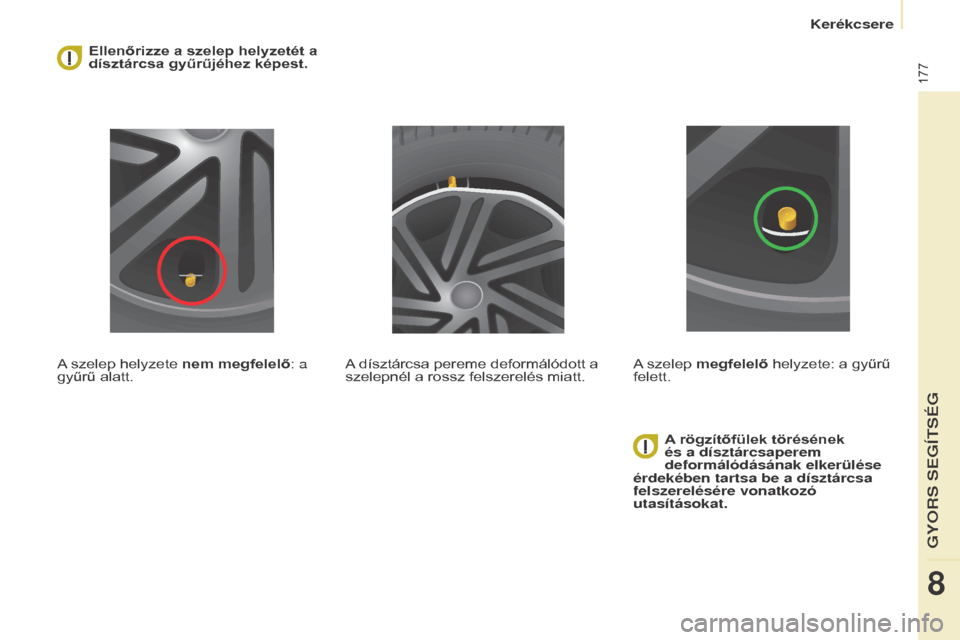

Ellenőrizze a szelep helyzetét a
dísztárcsa gyűrűjéhez képest.
A szelep helyzete nem megfelelő: a
gyűrű alatt. A rögzítőfülek törésének
és a dísztárcsaperem
deformálódásának elkerülése
érdekében tartsa be a dísztárcsa
felszerelésére vonatkozó
utasításokat.
A dísztárcsa pereme deformálódott a
szelepnél a rossz felszerelés miatt.
A szelep megfelelő helyzete: a gyűrű
felett.
8
GYORS SEG

178
Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015Partner-2-VP_hu_Chap08_Aide-rapide_ed02-2015
LEVEhETŐ hóFOgó
( ZÁRÓELEM )
A rendeltetési helytől függően
rendelkezésre álló levehető hófogó az
első lökhárító alsó részére szerelhető
fel azért, hogy megakadályozza a
hó felcsapódását a fűtésrendszer
hűtőventilátoráig.
Felszerelés Eltávolítás
- A hófogót illessze az első
lökhárítóra a középpontot jelző A
jellel szembe.
-

A
sarkokban található B fülek
megnyomásával rögzítse a helyére.
Ha a külső hőmérséklet
meghaladja a 10

°C-t (vagyis ha
nem áll fenn a havazás veszélye),
vagy ha vontatni akar, ne felejtse el
eltávolítani a hófogót. -
Illesszen egy csavarhúzót a fülek
mellett található lyukba.
-

Felfelé irányuló mozdulattal
pattintsa ki egymás után mind a
négy

B fület.
Hófogó
