Peugeot Partner Tepee 2015 Manuel du propriétaire (in French)

11 9

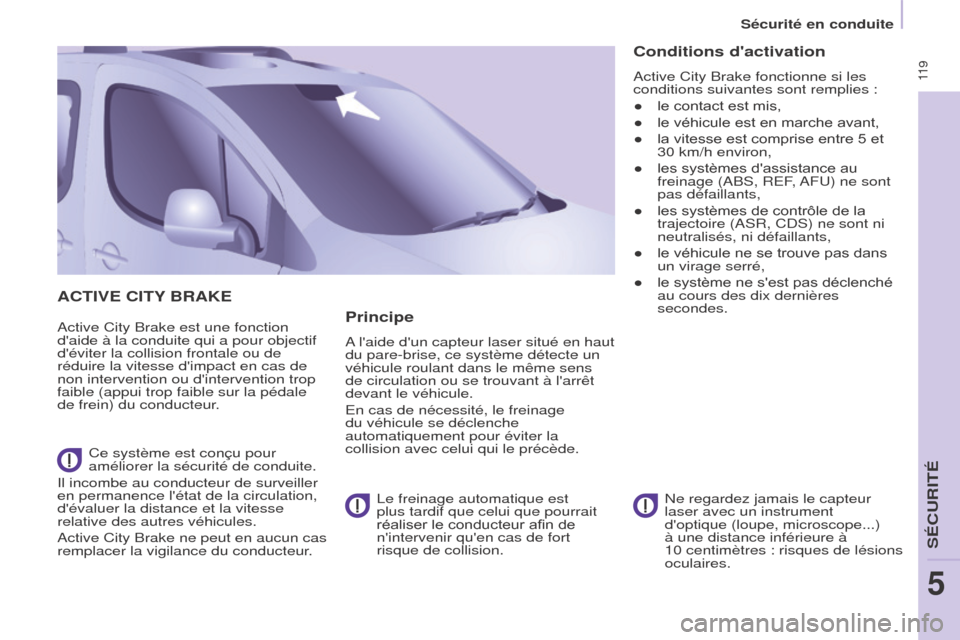

ACTIVE CITy BRAKE
Active City Brake est une fonction
d'aide à la conduite qui a pour objectif
d'éviter la collision frontale ou de
réduire la vitesse d'impact en cas de
non intervention ou d'intervention trop
faible (appui trop faible sur la pédale
de frein) du conducteur.Ce système est conçu pour
améliorer la sécurité de conduite.
Il incombe au conducteur de surveiller
en permanence l'état de la circulation,
d'évaluer la distance et la vitesse
relative des autres véhicules.
Active City Brake ne peut en aucun cas
remplacer la vigilance du conducteur. Ne regardez jamais le capteur
laser avec un instrument
d'optique (loupe, microscope...)
à une distance inférieure à
10
centimètres : risques de lésions
oculaires.Principe
A l'aide d'un capteur laser situé en haut
du pare-brise, ce système détecte un
véhicule roulant dans le même sens
de circulation ou se trouvant à l'arrêt
devant le véhicule.
En cas de nécessité, le freinage
du véhicule se déclenche
automatiquement pour éviter la
collision avec celui qui le précède.
Le freinage automatique est
plus tardif que celui que pourrait
réaliser le conducteur afin de
n'intervenir qu'en cas de fort
risque de collision.
Conditions d'activation
Active City Brake fonctionne si les
conditions suivantes sont remplies :
●
le contact est mis,
●


le véhicule est en marche avant,
●


la vitesse est comprise entre 5 et
30 km/h environ,
●


les systèmes d'assistance au
freinage (ABS, REF

, AFU) ne sont
pas défaillants,
●

les systèmes de contrôle de la
trajectoire (ASR, CDS) ne sont ni
neutralisés, ni défailla

nts,
●

le véhicule ne se trouve pas dans
un virage serré,
●


le système ne s'est pas déclenché
au cours des dix dernières
secondes.
Sécurité en conduite
SÉCURITÉ
5

120

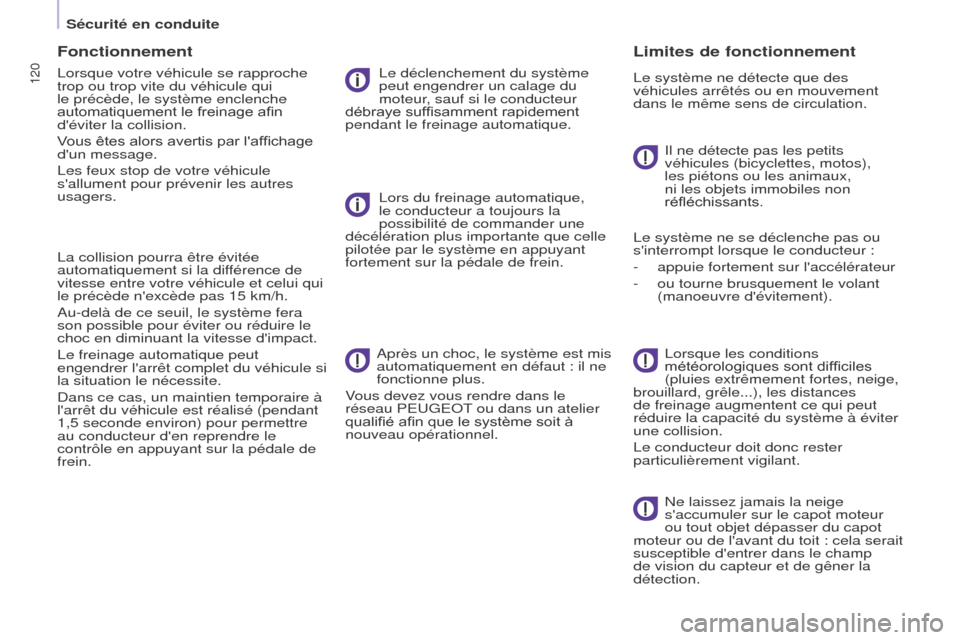

Fonctionnement
Lorsque votre véhicule se rapproche
trop ou trop vite du véhicule qui
le précède, le système enclenche
automatiquement le freinage afin
d'éviter la collision.
Vous êtes alors avertis par l'affichage
d'un message.
Les feux stop de votre véhicule
s'allument pour prévenir les autres
usagers.
La collision pourra être évitée
automatiquement si la différence de
vitesse entre votre véhicule et celui qui
le précède n'excède pas 15 km/h.
Au-delà de ce seuil, le système fera
son possible pour éviter ou réduire le
choc en diminuant la vitesse d'impact.
Le freinage automatique peut
engendrer l'arrêt complet du véhicule si
la situation le nécessite.
Dans ce cas, un maintien temporaire à
l'arrêt du véhicule est réalisé (pendant
1,5 seconde environ) pour permettre
au conducteur d'en reprendre le
contrôle en appuyant sur la pédale de
frein.Le déclenchement du système
peut engendrer un calage du
moteur, sauf si le conducteur
débraye suffisamment rapidement
pendant le freinage automatique.
Lors du freinage automatique,
le conducteur a toujours la
possibilité de commander une
décélération plus importante que celle
pilotée par le système en appuyant
fortement sur la pédale de frein.
Après un choc, le système est mis
automatiquement en défaut : il ne
fonctionne plus.
Vous devez vous rendre dans le
réseau PEUGEOT ou dans un atelier
qualifié afin que le système soit à
nouveau opérationnel.
Limites de fonctionnement
Le système ne détecte que des
véhicules arrêtés ou en mouvement
dans le même sens de circulation.
Il ne détecte pas les petits
véhicules (bicyclettes, motos),
les piétons ou les animaux,
ni les objets immobiles non
réfléchissants.
Le système ne se déclenche pas ou
s'interrompt lorsque le conducteur :
-

appuie fortement sur l'accélérateur
-


ou tourne brusquement le volant
(manoeuvre d'évitement). Lorsque les conditions
météorologiques sont difficiles
(pluies extrêmement fortes, neige,
brouilla

rd, grêle...), les distances
de freinage augmentent ce qui peut
réduire la capacité du système à éviter
une collision.
Le conducteur doit donc rester
particulièrement vigilant.
Ne laissez jamais la neige
s'accumuler sur le capot moteur
ou tout objet dépasser du capot
moteur ou de l'avant du toit : cela serait
susceptible d'entrer dans le champ
de vision du capteur et de gêner la
détection.
Sécurité en conduite

121

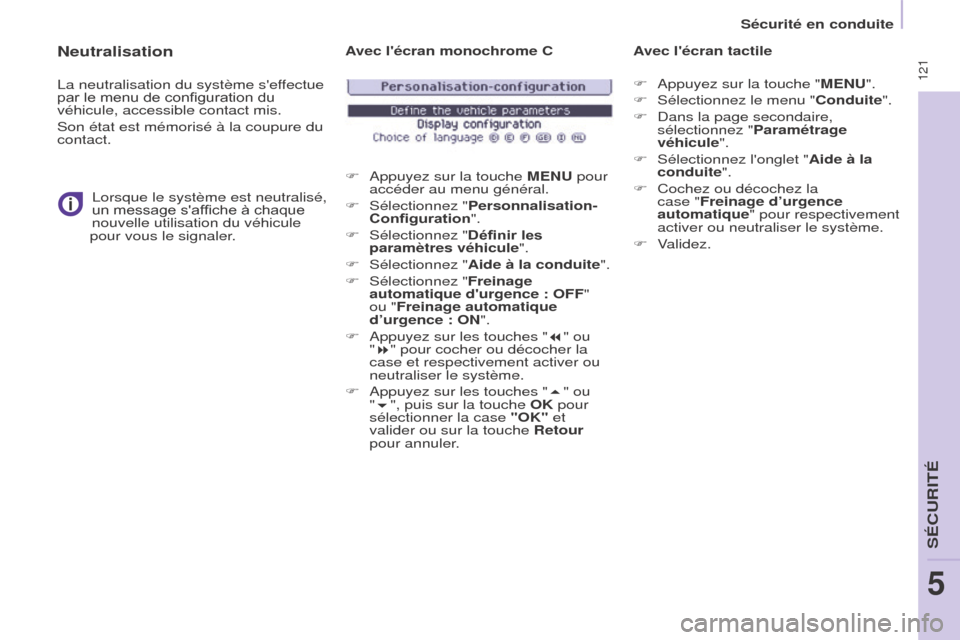

Neutralisation
La neutralisation du système s'effectue
par le menu de configuration du
véhicule, accessible contact mis.
Son état est mémorisé à la coupure du
contact.Lorsque le système est neutralisé,
un message s'affiche à chaque
nouvelle utilisation du véhicule
pour vous le signaler. Avec l'écran monochrome C
F

Appuyez sur la touche
MENU pour
accéder au menu général.
F

Sélectionnez "
Personnalisation-
Configuration".
F

Sélectionnez "
Définir les
paramètres véhicule".
F

Sélectionnez "
Aide à la conduite".
F

Sélectionnez "
Freinage
automatique d'urgence : OFF"
ou "Freinage automatique
d’urgence
: ON".
F

Appuyez sur les touches "
7" ou
"8" pour cocher ou décocher la
case et respectivement activer ou
neutraliser le système.
F

Appuyez sur les touches "
5" ou
"6", puis sur la touche OK pour
sélectionner la case "OK" et
valider ou sur la touche Retour
pour annuler. Avec l'écran tactile
F
Appuyez sur la touche " MENU".
F Sélectionnez le menu " Conduite".
F

Dans la page secondaire,
sélectionnez "

Paramétrage
véhicule".
F

Sélectionnez l'onglet "
Aide à la
conduite".
F

Cochez ou décochez la
case "

Freinage d’urgence
automatique" pour respectivement
activer ou neutraliser le système.
F
Validez.
Sécurité en conduite
SÉCURITÉ
5

122

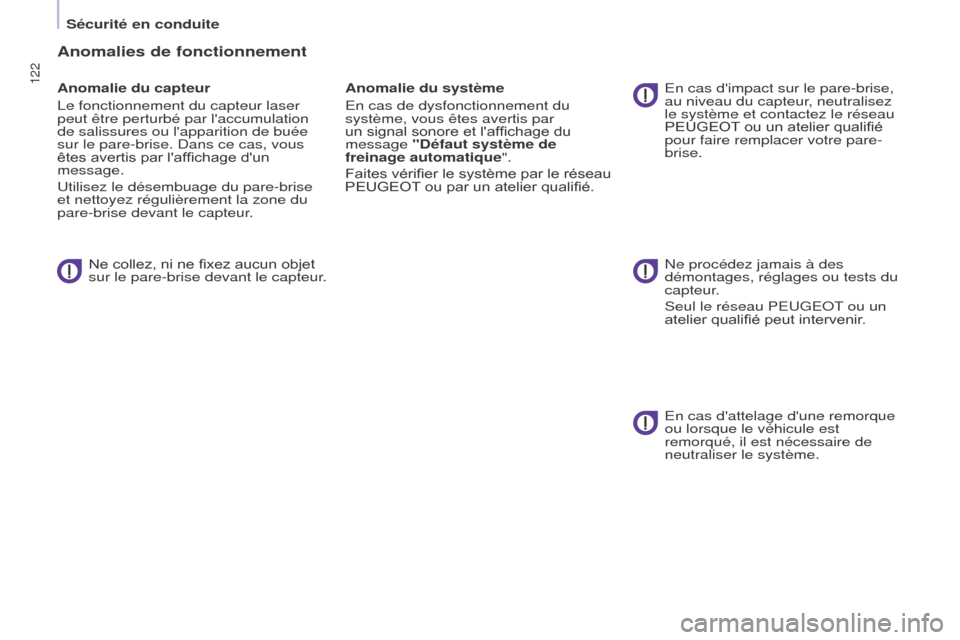

Anomalies de fonctionnement
Anomalie du capteur
Le fonctionnement du capteur laser
peut être perturbé par l'accumulation
de salissures ou l'apparition de buée
sur le pare-brise. Dans ce cas, vous
êtes avertis par l'affichage d'un
message.
Utilisez le désembuage du pare-brise
et nettoyez régulièrement la zone du
pare-brise devant le capteur.Ne collez, ni ne fixez aucun objet
sur le pare-brise devant le capteur. Anomalie du système
En cas de dysfonctionnement du
système, vous êtes avertis par
un signal sonore et l'affichage du
message "Défaut système de
freinage automatique".
Faites vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
En cas d'impact sur le pare-brise,
au niveau du capteur, neutralisez
le système et contactez le réseau
PEUGEOT ou un atelier qualifié
pour faire remplacer votre pare-
brise.
Ne procédez jamais à des
démontages, réglages ou tests du
capteur.
Seul le réseau PEUGEOT ou un
atelier qualifié peut intervenir.
En cas d'attelage d'une remorque
ou lorsque le véhicule est
remorqué, il est nécessaire de
neutraliser le système.
Sécurité en conduite

123
CEINTURES DE SÉCURITÉ
Réglage en hauteur
Pincez la commande avec le renvoi
et faites coulisser l'ensemble du côté
siège conducteur et du côté siège
passager individuel.
Verrouillage
Tirez la sangle, puis insérez l'embout
dans le boîtier de verrouillage.
Vérifiez son verrouillage en effectuant
un essai de traction sur la sangle.
Témoin de ceinture(s) non
bouclée(s) Déverrouillage
Appuyez sur le bouton rouge.Au démarrage du véhicule,
ce témoin s'allume si à l'avant
un usager n'a pas bouclé sa
ceinture.
Du bon usage
Le conducteur doit s'assurer que les
passagers utilisent correctement les
ceintures de sécurité et qu'ils sont tous
bien attachés avant de rouler.
Quelle que soit votre place dans le
véhicule, mettez toujours votre ceinture
de sécurité, même pour des trajets de
courte durée.
Les ceintures de sécurité sont
équipées d'un enrouleur permettant
l'ajustement automatique de
la longueur de sangle à votre
morphologie.
N'utilisez pas des accessoires (pinces
à linge, clips, épingles à nourrice, ...)
qui permettent un jeu avec les sangles
de ceintures.
Assurez-vous que la ceinture est
correctement enroulée après usage.
Après rabattement ou déplacement
d'un siège ou d'une banquette arrière,
assurez-vous que la ceinture est
correctement enroulée et que le boîtier
de verrouillage est prêt à recevoir son
embout.
En fonction de la nature et de
l'importance des impacts, le dispositif
pyrotechnique peut se déclencher
avant et indépendamment du
déploiement des airbags. Il tend
instantanément les ceintures et les
plaque sur le corps des occupants.
Le déclenchement des prétensionneurs
s'accompagne d'un léger dégagement
de fumée inoffensive et d'un bruit,
dus à l'activation de la cartouche
pyrotechnique intégrée au système.
L'assise du siège passager avant
peut être équipé d'un détecteur de
présence, auquel cas ne déposer rien
sur ce siège d'assez lourd pouvant
déclencher l'alerte.
SÉCURITÉ
5
Ceintures de sécurité

124124
Recommandations pour les
enfants :
-

utilisez un siège enfant adapté,
si le passager a moins de 12

ans
ou mesure moins d'un mètre
cinquante,
-

ne transportez jamais un enfant sur
vos genoux, même avec la ceinture
de sécurité du siège bouclée. Pour plus d'informations sur les
sièges enfants, se reporter à la
rubrique 5, partie "Enfants à bord".
Nettoyez les sangles de ceinture
avec de l'eau savonneuse ou un
produit nettoyant textile, vendu
dans le réseau PEUGEOT

.
En raison des prescriptions de sécurité
en vigueur, le réseau PEUGEOT est
le garant de toute intervention ou tout
contrôle, de la vérification à l'entretien
et de l'équipement de vos ceintures de
sécurité.
Faites vérifier les ceintures
périodiquement (même après un choc
mineur) par le réseau PEUGEOT
ou par un atelier qualifié : elles ne
doivent pas porter de trace d'usure, de
coupure ou d'effilochage, ni avoir été
transformées ou modifiées.
Le limiteur d'effort atténue la pression
de la ceinture sur le corps des
occupants.
Les ceintures à prétension
pyrotechnique sont actives lorsque le
contact est mis.
Les enrouleurs sont équipés d'un
dispositif de blocage automatique lors
d'une collision, d'un freinage d'urgence
ou du retournement du véhicule.
Vous pouvez déverrouiller la ceinture
en appuyant sur le bouton rouge de
la boucle. Accompagnez la ceinture
après le déverrouillage.
Le témoin d'airbag s'allume si les
prétensionneurs se sont déclenchés.
Consultez le réseau PEUGEOT ou un
atelier qualifié.
Pour être efficace, une ceinture de
sécurité :
-

doit maintenir qu'une seule
personne adulte,
-


ne doit pas être vrillé

e ; vérifiez
en tirant devant vous par un
mouvement régulier,
-

doit être tendue au plus près du
corps.
La partie haute de la ceinture est à
positionner dans le creux de l'épaule.
La partie ventrale est à placer le plus
bas possible sur le bassin.
N'inversez pas les boucles de ceinture,
car celles-ci ne rempliraient pas
entièrement leur rôle. Si les sièges
sont équipés d'accoudoirs, la partie
ventrale de la ceinture doit toujours
passer sous l'accoudoir

.
Vérifiez le bon verrouillage de la
ceinture en tirant la sangle d'un coup
sec.Ceintures aux places avant
Les places avant sont équipées de
prétensionneurs pyrotechniques et de
limiteurs d'effort.
Ceintures aux places arrière
(5 places)
Les assises arrière sont équipées de
ceintures à trois points d'ancrage et
d'enrouleurs.
Ceintures de sécurité

125
Ceintures aux places arrière
(7 places)
En rang 2
Les trois assises sont équipées de
ceintures à trois points d'ancrage et
d'enrouleurs.
Lors du rabattement des sièges
latéraux ou des dossiers en position
tablette, évitez de coincer la sangle de
la ceinture centrale.
Lors de la manipulation des sièges
latéraux (déposer/reposer) ou lors de
l'accès au rang 3, évitez d'accrocher la
ceinture centrale.
Veillez au bon enroulement de
la ceinture centrale dans son
renfoncement au pavillon.En rang 3
Les deux assises sont équipées de
ceintures à trois points d'ancrage et
d'enrouleurs.
N'attachez pas les ceintures sur
les anneaux d'arrimage marqués
d’une croix rouge, représentées sur
l'étiquette.
Faites attention à bien accrocher les
ceintures sur les anneaux prévus à cet
effet.
Les ceintures du rang 3 inutilisées
peuvent être rangées pour libérer
l'espace de chargement et faciliter
l'utilisation du cache-bagages.
Accrochez le mousqueton dans
l'emplacement prévu à cet effet sur le
garnissage de montant arrière.
SÉCURITÉ
5
Ceintures de sécurité

126126
AIRBAGS
Généralités
Les airbags ont été conçus pour
optimiser la sécurité des occupants en
cas de collision violente ; ils complètent
l'action des ceintures de sécurité à
limiteur d'effort.Dans ce cas, les détecteurs
électroniques enregistrent et analysent
les chocs frontaux et latéraux subis
dans les zones de détection de choc :
-

en cas de choc violent, les airbags
se déploient instantanément et
contribuent à mieux protéger les
occupants du véhicule ; aussitôt
après le choc, les airbags se
dégonflent rapidement afin de ne
gêner ni la visibilité, ni la sortie
éventuelle des occupants,-


en cas de choc peu violent,
d'impact sur la face arrière et
dans certaines conditions de
retournement, les airbags ne
se déclencheront pas ; seule la
ceinture de sécurité contribue à
assurer votre protection dans ces
situations.
L'importance d'un choc dépend de la
nature de l'obstacle et de la vitesse du
véhicule au moment de la collision.
Airbags

127 127
Du bon usage
Adoptez une position assise normale
et verticale.
Attachez-vous dans votre siège et
positionnez correctement la ceinture
de sécurité.
Ne laissez rien s'interposer entre
les occupants et les airbags (enfant,
animal, objet...). Cela pourrait entraver
le fonctionnement des airbags ou
blesser les occupants.
Après un accident ou le vol du
véhicule, faites vérifier les systèmes
d'airbags.
Toute intervention sur les systèmes
d'airbags est rigoureusement interdite
en dehors du personnel du réseau
PEUGEOT ou d'un atelier qualifié.
Même en observant toutes les
précautions évoquées, un risque de
blessures ou de légères brûlures à
la tête, au buste ou aux bras, lors du
déclenchement d'un airbag n'est pas
exclu. En effet, le sac se gonfle de
façon quasi-instantanée (quelques
millisecondes) puis, se dégonfle dans
le même temps en évacuant les gaz
chauds par des orifices prévus à cet
effet.Airbags latéraux
Recouvrez les sièges uniquement
avec des housses référencées.
Celles-ci ne risquent pas de gêner le
déclenchement des airbags latéraux.
Consultez le réseau PEUGEOT ou un
atelier qualifié.
Ne fixez ou ne collez rien sur les
dossiers des sièges, cela pourrait
occasionner des blessures au thorax
ou au bras lors du déploiement de
l'airbag latéral.
N'approchez pas plus que nécessaire
le buste de la porte.
Airbags frontaux
Ne conduisez pas en tenant le volant
par ses branches ou en laissant les
mains sur le moyeu central du volant.
Ne laissez pas le passager poser
ses pieds sur la planche de bord, au
risque de graves blessures en cas de
déclenchement de l'airbag.
Dans la mesure du possible, ne fumez
pas, car le déploiement des airbags
peut occasionner des brûlures ou des
risques de blessures dus à la cigarette
ou à la pipe.
Ne démontez, percez ou soumettez
jamais le volant à des coups violents.
Les airbags ne fonctionnent
que lorsque le contact est mis.
Cet équipement ne fonctionne qu'une
seule fois. Si un second choc survient
(lors du même accident ou d'un autre
accident), l'airbag ne fonctionnera pas.
Le déclenchement du ou des
airbags s'accompagne d'un léger
dégagement de fumée et d'un bruit,
dus à l'activation de la cartouche
pyrotechnique intégrée au système.
Cette fumée n'est pas nocive, mais
peut se révéler irritante pour des
personnes sensibles.
Le bruit de la détonation peut entraîner
une légère diminution de la capacité
auditive pendant un bref laps de
temps.
L'airbag frontal passager doit être
impérativement neutralisé, si un
siège enfant est installé dos à la
route.
Rubrique 5, partie "Enfants à
bord".
SÉCURITÉ
5
Airbags

128128
Airbags rideaux
C’est un système qui protège, en cas
de choc latéral violent, le conducteur et
les passagers (sauf à la place centrale
du rang 2) afin de limiter les risques de
traumatisme à la tête.
Chaque airbag rideau est intégré dans
les montants et la partie supérieure de
l’habitacle.
Activation
Il se déclenche simultanément avec
l’airbag latéral correspondant en cas
de choc latéral violent appliqué sur tout
ou partie de la zone d’impact latéral B,
s’exerçant perpendiculairement à l’axe
longitudinal du véhicule dans un plan
horizontal et de sens extérieur vers
intérieur du véhicule.
L’airbag rideau s’interpose entre
l’occupant avant ou arrière du véhicule
et les vitres.
Airbags latéraux
C'est un système qui protège, en cas
de choc latéral violent, le conducteur
et le passager avant afin de limiter les
risques de traumatisme au thorax.
Chaque airbag latéral est intégré dans
l'armature du dossier de siège avant,
côté porte.
Activation
Il se déclenche unilatéralement en cas
de choc latéral violent appliqué sur tout
ou partie de la zone d'impact latéral B,
s'exerçant perpendiculairement à l'axe
longitudinal du véhicule dans un plan
horizontal et de sens extérieur vers
intérieur du véhicule.
L'airbag latéral s'interpose entre
l'occupant avant du véhicule et le
panneau de porte correspondant.Zones de détection de choc
A.
Zone d'impact frontal.
B. Zone d'impact latéral.Anomalie de fonctionnement
Si ce témoin s'allume au
combiné, accompagné
d'un signal sonore et
d'un message sur l'écran,
consultez le réseau
PEUGEOT ou un atelier qualifié pour
vérification du système. Les airbags
pourraient ne plus se déclencher en
cas de choc violent.
Lors d'un choc ou d'un accrochage
léger sur le côté du véhicule ou en
cas de tonneaux, l'airbag peut ne
pas se déclencher.
Airbags
