Peugeot Partner Tepee 2015 Návod k obsluze (in Czech)

79
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015
Sedadla
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015

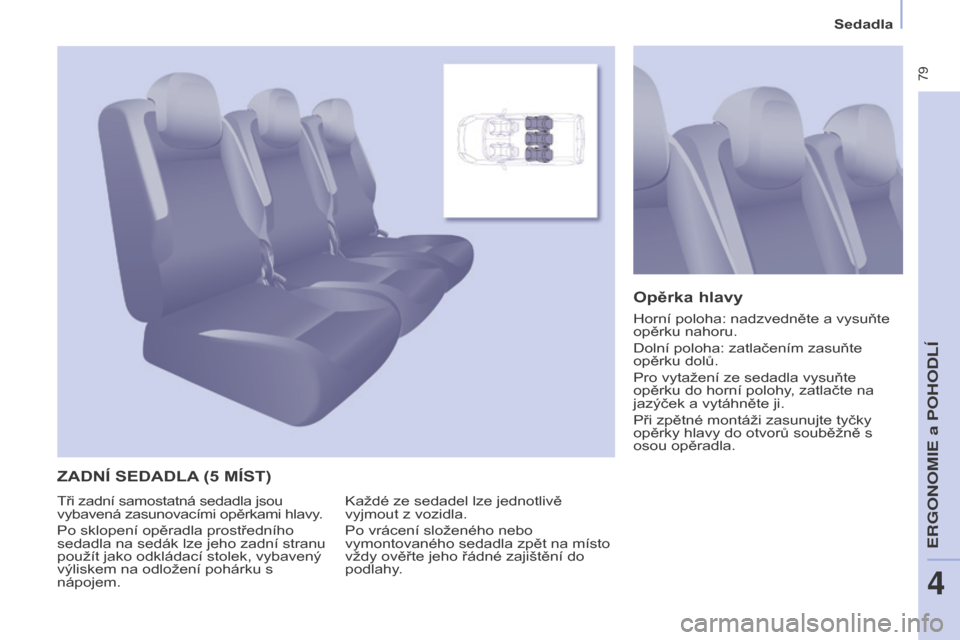

ZADNÍ SEDADLA (5 MÍST ) Opěrka hlavy
Každé ze sedadel lze jednotlivě
vyjmout z vozidla.
Po vrácení složeného nebo
vymontovaného sedadla zpět na místo
vždy ověřte jeho řádné zajištění do
podlahy.
Tři zadní samostatná sedadla jsou
vybavená zasunovacími opěrkami hlavy.
Po sklopení opěradla prostředního
sedadla na sedák lze jeho zadní stranu
použít jako odkládací stolek, vybavený
výliskem na odložení pohárku s
nápojem. Horní poloha: nadzvedněte a vysuňte
opěrku nahoru.
Dolní poloha: zatlačením zasuňte
opěrku dolů.
Pro vytažení ze sedadla vysuňte
opěrku do horní polohy, zatlačte na
jazýček a vytáhněte ji.
Při zpětné montáži zasunujte tyčky
opěrky hlavy do otvorů souběžně s
osou opěradla.
ERGONOMIE a POHODL\315
4

80
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015
Sedadla
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015

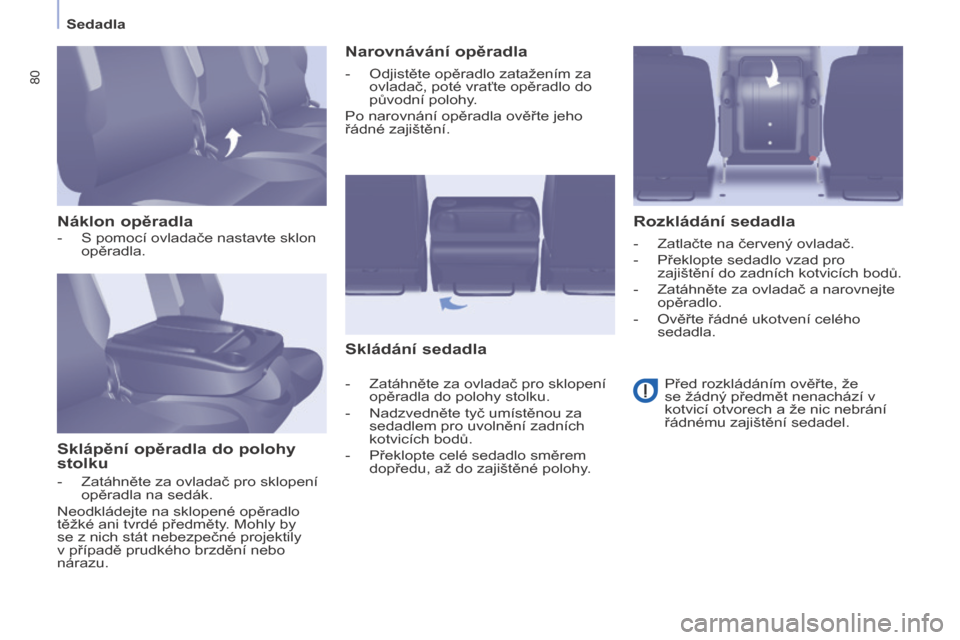

Náklon opěradlaSklápění opěradla do polohy
stolku Narovnávání opěradla
Skládání sedadla Rozkládání sedadla
- S pomocí ovladače nastavte sklon
opěradla.
-

Zatáhněte za ovladač pro sklopení
opěradla na sedák.
Neodkládejte na sklopené opěradlo
těžké ani tvrdé předměty

. Mohly by
se z nich stát nebezpečné projektily
v případě prudkého brzdění nebo
nárazu. -

Odjistěte opěradlo zatažením za
ovladač, poté vraťte opěradlo do
původní polohy

.
Po narovnání opěradla ověřte jeho
řádné zajištění.
-

Zatáhněte za ovladač pro sklopení
opěradla do polohy stolku.
-


Nadzvedněte tyč umístěnou za
sedadlem pro uvolnění zadních
kotvicích bodů.
-


Překlopte celé sedadlo směrem
dopředu, až do zajištěné polohy

.-
Zatlačte na červený ovladač.
-

Překlopte sedadlo vzad pro
zajištění do zadních kotvicích bodů.
-


Zatáhněte za ovladač a narovnejte
opěradlo.
-


Ověřte řádné ukotvení celého
sedadla.Před rozkládáním ověřte, že
se žádný předmět nenachází v
kotvicí otvorech a že nic nebrání
řádnému zajištění sedadel.

81
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015
Sedadla
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015

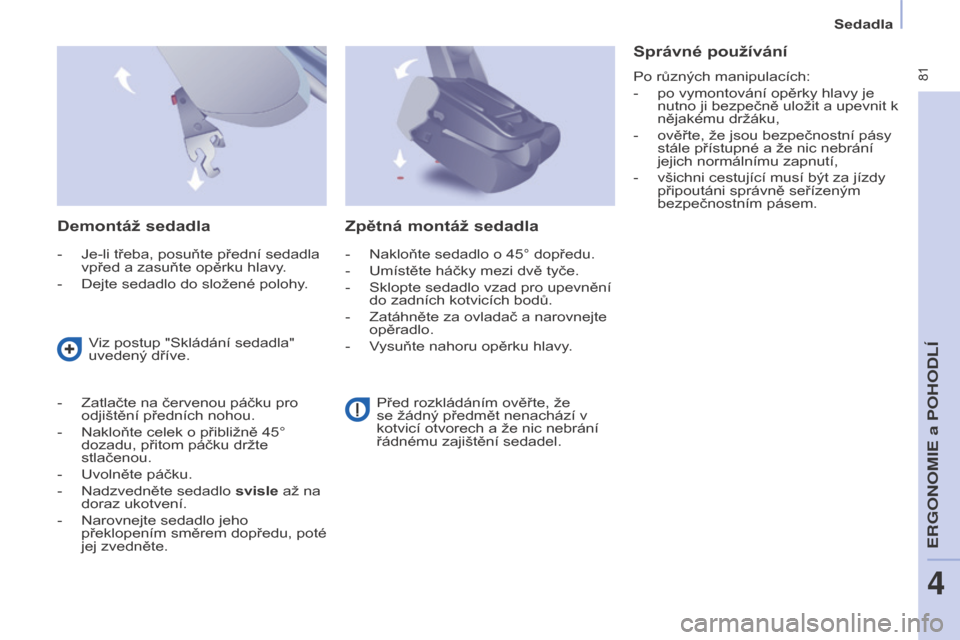

Demontáž sedadla
- Je-li třeba, posuňte přední sedadla
vpřed a zasuňte opěrku hlavy.
-

Dejte sedadlo do složené polohy
.
Správné používání
Po různých manipulacích:
-
po vymontování opěrky hlavy je
nutno ji bezpečně uložit a upevnit k
nějakému držáku,
-


ověřte, že jsou bezpečnostní pásy
stále přístupné a že nic nebrání
jejich normálnímu zapnutí,
-


všichni cestující musí být za jízdy
připoutáni správně seřízeným
bezpečnostním pásem.
V

iz postup "Skládání sedadla"
uvedený dříve.
-

Zatlačte na červenou páčku pro
odjištění předních nohou.
-


Nakloňte celek o přibližně 45°
dozadu, přitom páčku držte
stlačenou.
-


Uvolněte páčku.
-


Nadzvedněte sedadlo

svisle až na
doraz ukotvení.
-

Narovnejte sedadlo jeho
překlopením směrem dopředu, poté
jej zvedněte.
Zpětná montáž sedadla
- Nakloňte sedadlo o 45° dopředu.
-
Umístěte háčky mezi dvě tyče.
-


Sklopte sedadlo vzad pro upevnění
do zadních kotvicích bodů.
-


Zatáhněte za ovladač a narovnejte
opěradlo.
-


V
ysuňte nahoru opěrku hlavy.
Před rozkládáním ověřte, že
se žádný předmět nenachází v
kotvicí otvorech a že nic nebrání
řádnému zajištění sedadel.
ERGONOMIE a POHODL\315
4

82
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015
Sedadla
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015

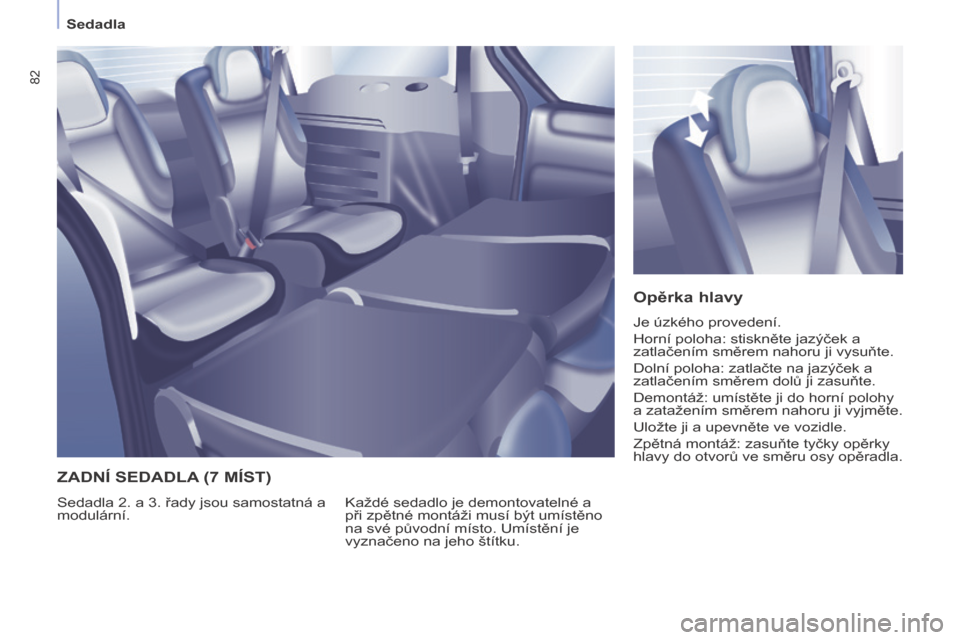

Opěrka hlavy
Je úzkého provedení.
Horní poloha: stiskněte jazýček a
zatlačením směrem nahoru ji vysuňte.
Dolní poloha: zatlačte na jazýček a
zatlačením směrem dolů ji zasuňte.
Demontáž: umístěte ji do horní polohy
a zatažením směrem nahoru ji vyjměte.
Uložte ji a upevněte ve vozidle.
Zpětná montáž: zasuňte tyčky opěrky
hlavy do otvorů ve směru osy opěradla.
Každé sedadlo je demontovatelné a
při zpětné montáži musí být umístěno
na své původní místo. Umístění je
vyznačeno na jeho štítku.
Sedadla 2. a 3. řady jsou samostatná a
modulární.
ZADNÍ SEDADLA (7
MÍST )

83
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015
Sedadla
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015

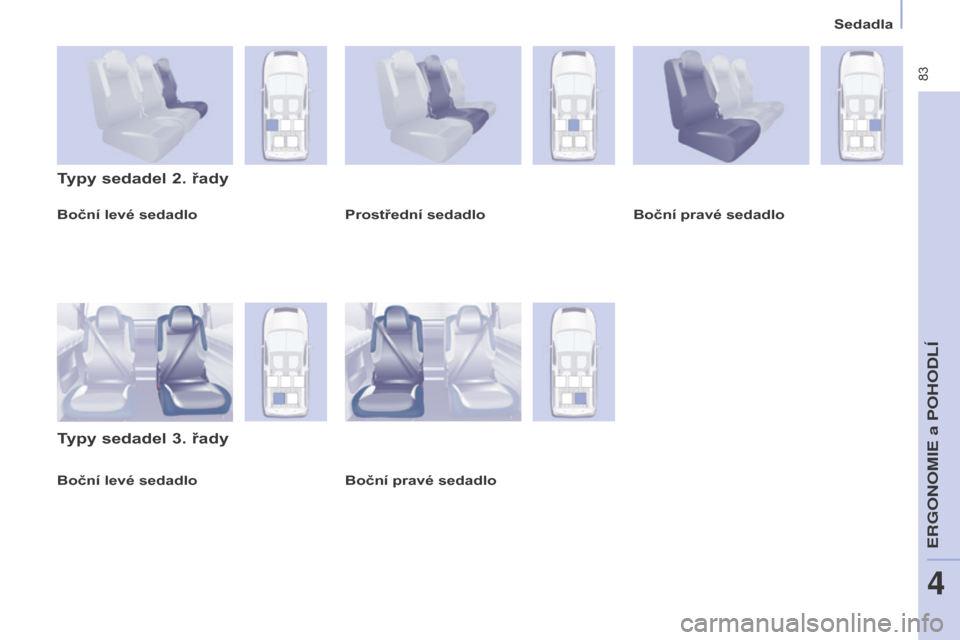

Boční levé sedadlo
Typy sedadel 2. řady
Typy sedadel 3. řady
Prostřední sedadloBoční pravé sedadlo
Boční pravé sedadlo
Boční levé sedadlo
ERGONOMIE a POHODL\315
4

84
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015
Sedadla
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015

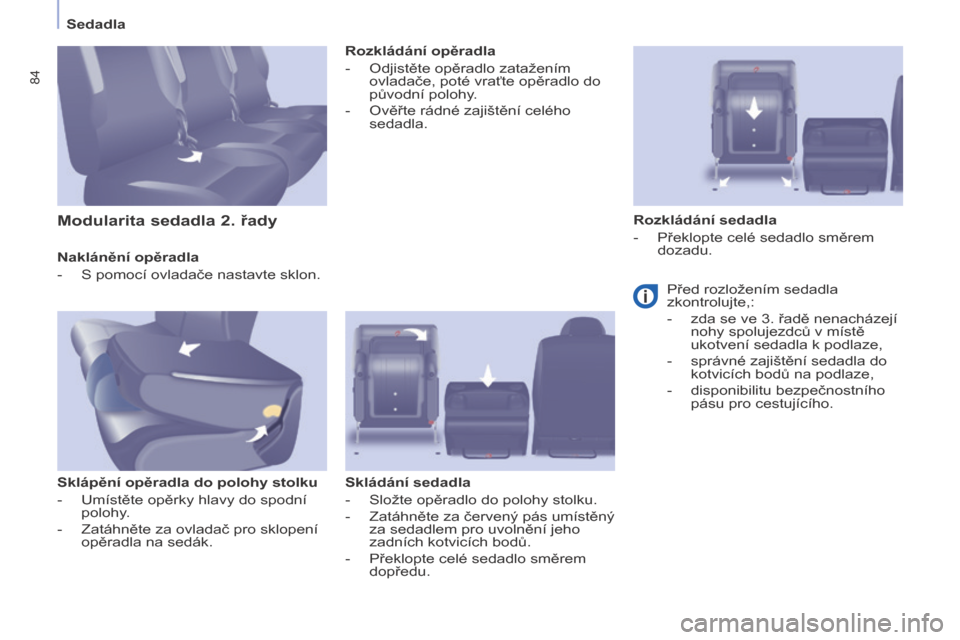

Naklánění opěradla
-
S pomocí ovladače nastavte sklon.
Sklápění opěradla do polohy stolku
-


Umístěte opěrky hlavy do spodní
polohy

.
-

Zatáhněte za ovladač pro sklopení
opěradla na sedák. Rozkládání opěradla
-


Odjistěte opěradlo zatažením
ovladače, poté vraťte opěradlo do
původní polohy

.
-
Ověřte rádné zajištění celého
sedadla.
Skládání sedadla
-

Složte opěradlo do polohy stolku.
-


Zatáhněte za červený pás umístěný
za sedadlem pro uvolnění jeho
zadních kotvicích bodů.
-


Překlopte celé sedadlo směrem
dopředu.
Modularita sedadla 2. řadyRozkládání sedadla
-
Překlopte celé sedadlo směrem
dozadu.
Před rozložením sedadla
zkontrolujte,:
-


zda se ve 3. řadě nenacházejí
nohy spolujezdců v místě
ukotvení sedadla k podlaze,
-


správné zajištění sedadla do
kotvicích bodů na podlaze,
-


disponibilitu bezpečnostního
pásu pro cestujícího.

85
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015
Sedadla
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015

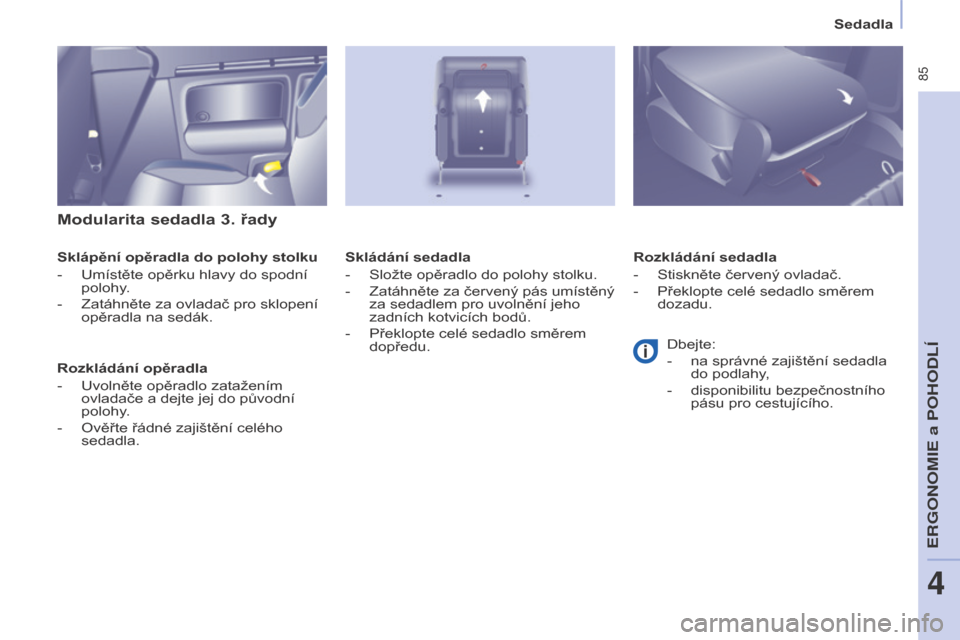

Modularita sedadla 3. řady
Sklápění opěradla do polohy stolku
-
Umístěte opěrku hlavy do spodní
polohy

.
-

Zatáhněte za ovladač pro sklopení
opěradla na sedák.
Rozkládání opěradla
-


Uvolněte opěradlo zatažením
ovladače a dejte jej do původní
polohy

.
-

Ověřte řádné zajištění celého
sedadla. Rozkládání sedadla
-


Stiskněte červený ovladač.
-


Překlopte celé sedadlo směrem
dozadu.
Skládání sedadla
-


Složte opěradlo do polohy stolku.
-


Zatáhněte za červený pás umístěný
za sedadlem pro uvolnění jeho
zadních kotvicích bodů.
-


Překlopte celé sedadlo směrem
dopředu. Dbejte:
-


na správné zajištění sedadla
do podlahy

,
-

disponibilitu bezpečnostního
pásu pro cestujícího.
ERGONOMIE a POHODL\315
4

86
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015
Sedadla
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015

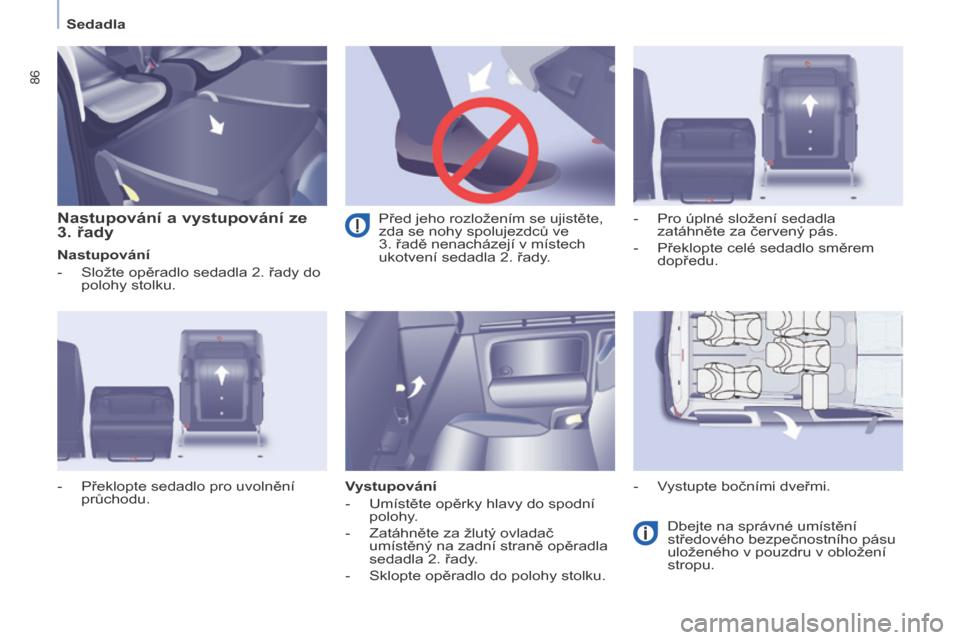

Nastupování a vystupování ze
3. řady
Nastupování
-
Složte opěradlo sedadla 2. řady do
polohy stolku.
V

ystupování
-

Umístěte opěrky hlavy do spodní
polohy

.
-

Zatáhněte za žlutý ovladač
umístěný na zadní straně opěradla
sedadla 2. řady

.
-

Sklopte opěradlo do polohy stolku. Dbejte na správné umístění
středového bezpečnostního pásu
uloženého v pouzdru v obložení
stropu.
-


Překlopte sedadlo pro uvolnění
průchodu. -


Pro úplné složení sedadla
zatáhněte za červený pás.
-
Překlopte celé sedadlo směrem
dopředu.
-

V
ystupte bočními dveřmi.
Před jeho rozložením se ujistěte,
zda se nohy spolujezdců ve
3. řadě nenacházejí v místech
ukotvení sedadla 2. řady.

87
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015
Sedadla
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015
Demontáž sedadla
-
Je-li třeba, posuňte přední sedadla
vpřed.
-


Zasuňte opěrku hlavy
.
-

Uveďte opěradlo do složené
polohy

.
-

Překlopte sedadlo směrem dopředu
a nadzvedněte jej. Zpětná montáž sedadla
Štítek Vám připomíná jeho umístění,
které je třeba dodržet.
-


Umístěte háčky předních nohou
mezi dvě tyče.
-


Sklopte sedadlo dozadu pro
upevnění do jeho zadních kotvicích
bodů.
-


Zatáhněte za ovladač pro umístění
opěradla do původní polohy

.
-

V
ysuňte nahoru opěrku hlavy.Dbejte, aby žádné předměty nebo
nohy spolujezdců na zadních
místech nezakrývaly kotvicí body
a neznemožňovaly tak správné
zajištění celého sedadla.

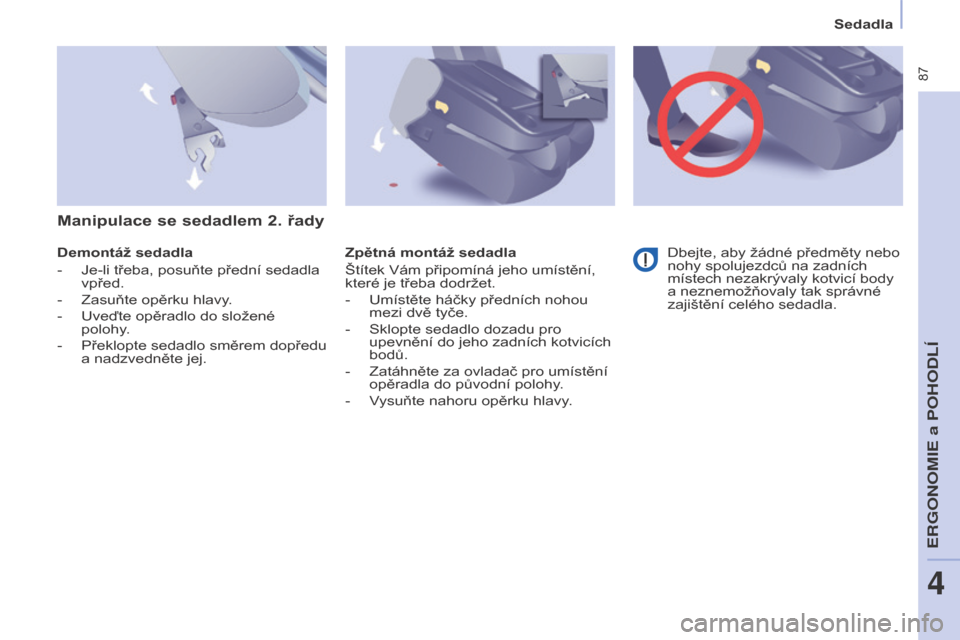

Manipulace se sedadlem 2. řady
ERGONOMIE a POHODL\315
4

88
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015
Sedadla
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015

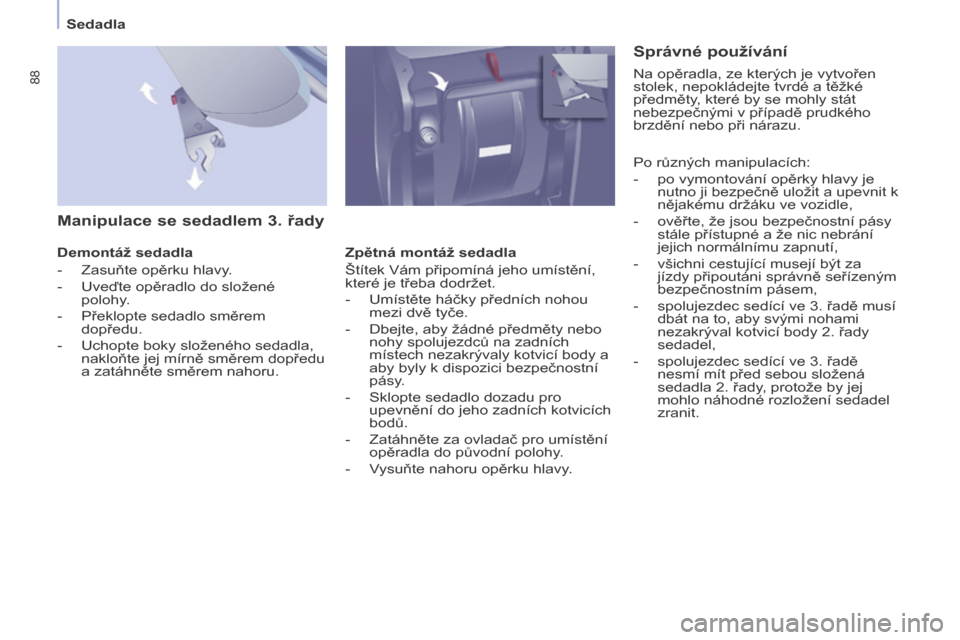

Manipulace se sedadlem 3. řady
Demontáž sedadla
-
Zasuňte opěrku hlavy
.
-

Uveďte opěradlo do složené
polohy

.
-

Překlopte sedadlo směrem
dopředu.
-


Uchopte boky složeného sedadla,
nakloňte jej mírně směrem dopředu
a zatáhněte směrem nahoru. Zpětná montáž sedadla
Štítek Vám připomíná jeho umístění,
které je třeba dodržet.
-


Umístěte háčky předních nohou
mezi dvě tyče.
-


Dbejte, aby žádné předměty nebo
nohy spolujezdců na zadních
místech nezakrývaly kotvicí body a
aby byly k dispozici bezpečnostní
pásy

.
-

Sklopte sedadlo dozadu pro
upevnění do jeho zadních kotvicích
bodů.
-


Zatáhněte za ovladač pro umístění
opěradla do původní polohy

.
-

V
ysuňte nahoru opěrku hlavy.
Správné používání
Po různých manipulacích:
-
po vymontování opěrky hlavy je
nutno ji bezpečně uložit a upevnit k
nějakému držáku ve vozidle,
-


ověřte, že jsou bezpečnostní pásy
stále přístupné a že nic nebrání
jejich normálnímu zapnutí,
-


všichni cestující musejí být za
jízdy připoutáni správně seřízeným
bezpečnostním pásem,
-


spolujezdec sedící ve 3. řadě musí
dbát na to, aby svými nohami
nezakrýval kotvicí body 2. řady
sedadel,
-


spolujezdec sedící ve 3. řadě
nesmí mít před sebou složená
sedadla 2. řady

, protože by jej
mohlo náhodné rozložení sedadel
zranit.
Na opěradla, ze kterých je vytvořen
stolek, nepokládejte tvrdé a těžké
předměty, které by se mohly stát
nebezpečnými v případě prudkého
brzdění nebo při nárazu.
