Peugeot Partner Tepee 2017 Handleiding (in Dutch)

149
Partner2VP_nl_Chap06_Accessoire_ed02-2016
Gebruiksvoorschrift
onder zeer zware
gebruiksomstandigheden (het trekken
van het maximale aanhangergewicht
op een steile hellin
g bij hoge
temperatuur) wordt de airconditioning
automatisch uitgeschakeld, zodat de
prestaties van de motor weer kunnen
worden verhoogd.
Banden
Controleer de bandenspanning van de
auto en de aanhanger en breng deze
indien nodig op de juiste waarde. Zie in rubriek 7
het gedeelte
"Niveaus". Als het verklikkerlampje van
de koelvloeistoftemperatuur
gaat branden, stop dan zo snel
mogelijk en zet de motor af. Remmen
Het trekken van een aanhanger
vergroot de remweg. Rijd met matige
snelheid, schakel tijdig terug, rem
geleidelijk.
Trekhaak
Wij raden u aan gebruik te maken van
originele P
eugeot-trekhaken met
bijbehorende kabelset, die tijdens de
ontwikkeling van uw auto zijn getest
en gehomologeerd, en de montage
hiervan toe te vertrouwen aan het
P
eugeot
-netwerk.
In geval van montage buiten het
P

eugeot
-netwerk, moet deze
montage worden uitgevoerd met
gebruikmaking van de voorbereide
geïntegreerde elektrische
voorzieningen aan de achterzijde van
de auto en de voorschriften van de
fabrikant.
Conform de algemene voorschriften
die hierboven zijn vermeld, attenderen
wij u op het risico dat het monteren van
een trekhaak of elektrisch accessoire
zonder artikelnummer van P

eugeot

met zich meebrengt. Hierdoor kunnen
storingen in het elektrisch systeem van
uw auto ontstaan. Raadpleeg eerst de
fabrikant.
Zijwind
De zijwindgevoeligheid van de auto
is groter

. Rijd daarom soepel en met
matige snelheid.
ABS/ESP
Het ABS of de
e
SP werkt uitsluitend op
de auto en niet op de aanhanger.
Parkeerhulp
Bij het trekken van een aanhanger is
de parkeerhulp achter uitgeschakeld.
Zie in rubriek 9

het gedeelte
"Identificatie".
trekken van een aanhanger
ACCeSSoIReS
6

150
Partner2VP_nl_Chap06_Accessoire_ed02-2016
TREkHAAk MET GEMAkkELIJk
AFNEEMBARE
ZWANENHALS
VOORZIEN
VAN EEN SLEUTEL
Presentatie
Deze op uw auto gemonteerde
zwanenhalstrekhaak kan gemakkelijk en
snel worden gemonteerd en verwijderd.
Hiervoor is geen gereedschap nodig.
Adviezen voor de montage en
controles vóór het gebruik
Verzeker u ervan dat de zwanenhals
correct vergrendeld is. Doe dit door het
volgende te controleren:
-

het groene merkteken van de
hendel is zichtbaar

,
-

het veilig
heidsslot van de hendel is
naar achteren gericht,
-

het veilig
heidsslot is afgesloten en
de sleutel is verwijderd; de hendel
kan niet meer worden bediend,
-

de zwanenhals mag absoluut niet
meer in de steun kunnen bewegen.
V

ergeet bij het aankoppelen van een
aanhanger niet de bedrading aan te
sluiten.
Monteren
trekken van een aanhanger

151
Partner2VP_nl_Chap06_Accessoire_ed02-2016
Tijdens het gebruik
o
ntgrendel nooit het systeem
terwijl een aanhanger is aangekoppeld
of een bagageplateau op de
zwanenhals is gemonteerd.
Na het gebruik
Als gereden wordt zonder
aanhanger of bagageplateau, moet
de zwanenhals zijn verwijderd en
moet de afdekkap op de steun zijn
aangebracht. Dit is met name van
belang als de zwanenhals het zicht op
de kentekenplaat of de verlichting van
de auto belemmert.Verwijderen
Onderhoud
De correcte werking van het systeem is
alleen gegarandeerd als de zwanenhals
en de steun schoon blijven.
Alvorens de auto met een
hogedrukreiniger schoon te maken moet
de zwanenhals zijn verwijderd en de
afdekkap op de steun zijn gemonteerd.
trekken van een aanhanger
ACCeSSoIReS
6

152
Partner2VP_nl_Chap06_Accessoire_ed02-2016Partner2VP_nl_Chap06_Accessoire_ed02-2016
OVERIGE ACCESSOIRES
Deze accessoires en onderdelen zijn getest en
goedgekeurd ten aanzien van bedrijfszekerheid
en veiligheid. Ze zijn volledig aangepast
aan uw auto. e r wordt een ruime keuze aan
accessoires en originele onderdelen, voorzien
van een artikelnummer, aangeboden.
er is tevens een aanbod van
accessoires beschikbaar , gerangschikt
in comfort, vrije tijd en onderhoud:
Inbraakalarm, graveren van ruiten,
verbanddoos, veiligheidsvest,
parkeerhulp voor en achter,
gevarendriehoek, slotbouten
lichtmetalen wielen...
Stoelhoezen geschikt voor voorstoelen
met zij-airbags, banken, rubber matten,
textielmatten, sneeuwkettingen,
zonneschermen, fietsdrager voor de
achterklep, ...
o

m te voorkomen dat de werking van
de pedalen wordt gehinderd:
-

controleer of de mat goed op zijn
plaats ligt en goed is bevestigd,
-


leg nooit meerdere matten boven
op elkaar

. Autoradio's, handsfree set, luidsprekers,
CD-wisselaar, navigatiesysteem
u SB-
box, videoset, ...
Voordat nieuwe audio- en/
of telematica-apparatuur wordt
gemonteerd, moet aan de hand
van de specificaties altijd worden
gecontroleerd of deze kan
worden gecombineerd met de
standaarduitrusting van de auto en of
het elektrische systeem van de auto er
niet door wordt overbelast. Raadpleeg
eerst het P
eugeot
-netwerk.
Maximaal gewicht op allesdragers
-


Dwarsstangen op dakdragers:
75

kg (montage van deze
dwarsstangen is niet mogelijk bij
uitvoeringen met het Zénith-dak).
Installeren van
radiocommunicatiezenders
Raadpleeg, voordat u een
radiocommunicatiezender met
buitenantenne in uw auto laat
installeren, een vertegenwoordiger van
het merk P
eugeot
.
Het P

eugeot
-netwerk stelt u de
technische gegevens (frequentieband,
maximaal uitgangsvermogen,
positie antenne, specifieke
installatievoorschriften) van de voor
montage geschikte zenders ter
beschikking, volgens de Richtlijn


e

lektromagnetische Compatibiliteit
Automobielen (2004/104/
eg ).Spatlappen vóór, spatlappen achter,
lichtmetalen velgen 15/17
inch,
bekleding wielkasten, met leder
bekleed stuurwiel, ...
Ruitensproeiervloeistof, reinigings-/
onderhoudsmiddelen voor interieur en
exterieur, sets reservelampen, ...
Het monteren van elektrische
uitrustingen of accessoires die
niet onder een artikelnummer
in het assortiment van P
eugeot

voorkomen, kan storingen in het
elektronisch systeem van uw auto
veroorzaken. Houd rekening met
deze bijzonderheid en wij raden
u aan contact op te nemen met
een vertegenwoordiger van het
merk om u te laten informeren
over het assortiment uitrustingen
en accessoires voorzien van een
artikelnummer

.
Afhankelijk van het land van
bestemming is de aanwezigheid
van veiligheidsvesten, een
gevarendriehoek en een set
reservelampen in de auto verplicht.
uitrusting

153
Partner2VP_nl_Chap07_Verification_ed02-2016Partner2VP_nl_Chap07_Verification_ed02-2016

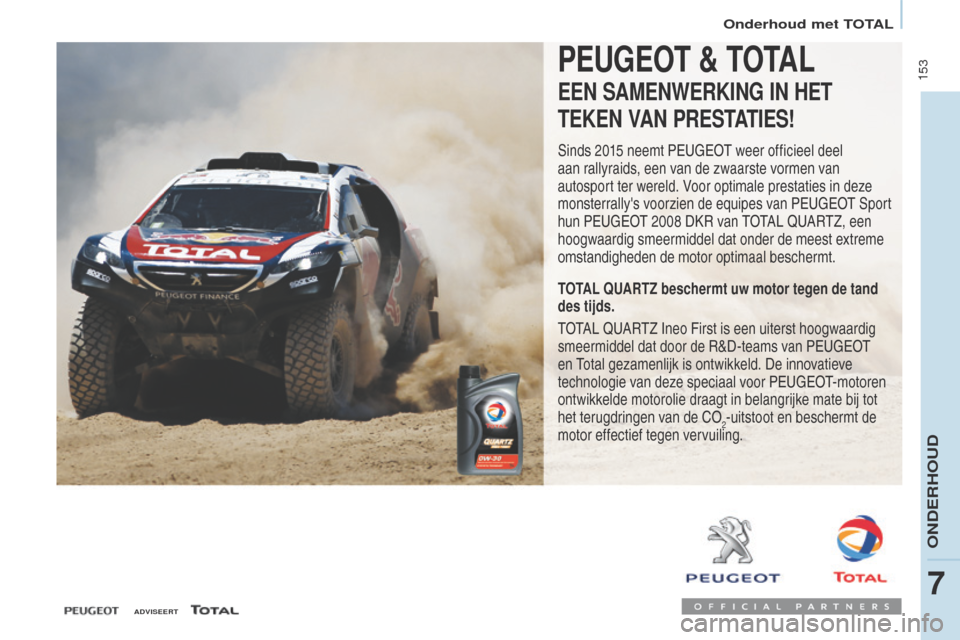

PEUGEOT & TOTAL
EEN SAMENWERkING IN HET
TE
kE
N VAN PRESTATIES!
Sinds 2015 neemt Peugeot w eer officieel deel
aan rallyraids, een van de zwaarste vormen van
autosport ter wereld. Voor optimale prestaties in deze
monsterrally's voorzien de equipes van Peugeot Sport
hun Peugeot 2008
DKR van tot
A
L Q
uA
R
tZ
, een
hoogwaardig smeermiddel dat onder de meest extreme
omstandigheden de motor optimaal beschermt.
TOTAL QUARTZ beschermt uw motor tegen de tand
des tijds.
totAL QuARtZ I neo First is een uiterst hoogwaardig
smeermiddel dat door de R&D-teams van Peugeot
en
t
o
tal gezamenlijk is ontwikkeld. De innovatieve
technologie van deze speciaal voor Peugeot -motoren
ontwikkelde motorolie draagt in belangrijke mate bij tot
het terugdringen van de C
o2-uitstoot en beschermt de
motor effectief tegen vervuiling.
ADVISEERT
oNDeRHouD
7
onderhoud met totAL

154
Partner2VP_nl_Chap07_Verification_ed02-2016
MOTORkAP OPENEN
Motorkapsteun
Zet om de motorkap open te houden de
motorkapsteun vast in de met een sticker
aangegeven houder in het plaatdeel aan
de linkerzijde van de auto.
Plaats voordat u de motorkap sluit
de motorkapsteun terug in de klem,
zonder te forceren.
Buitenzijde
til de motorkap met één hand iets
op en steek uw andere hand met de
palm omlaag naar binnen, zodat u
gemakkelijk bij de haak kunt.
Duw met deze hand de veilig
heidshaak
naar links.
o pen de motorkap.
Binnenzijde
trek aan de hendel onder het
dashboard. De motorkap is
ontgrendeld.
Sluiten
Laat de motorkap voorzichtig zakken en laat
deze aan het einde van de slag in het slot vallen.
Controleer of de motorkap goed vergrendeld is.
o

pen de motorkap liever niet als het hard waait.
Motorkap openen

155
Partner2VP_nl_Chap07_Verification_ed02-2016Partner2VP_nl_Chap07_Verification_ed02-2016
BENZINEMOTOR
1. Reservoir ruitensproeiervloeistof
vóór.
2.

Zekeringkast.
3.


Reservoir koelvloeistof. Accu-aansluitingen:
+


Metalen positieve aansluiting.
-


Metalen negatieve aansluiting
(massa).
Let goed op bij alle werkzaamheden onder de motorkap.
4.
Reservoir rem- en
koppelingsvloeistof.
5.

Luchtfilter
.
6.
o liepeilstok.7.
Motorolie (bij) vullen.
8.
Reservoir
stuurbekrachtigingsvloeistof.
oNDeRHouD
7
onder de motorkap

156
Partner2VP_nl_Chap07_Verification_ed02-2016Partner2VP_nl_Chap07_Verification_ed02-2016
DIESELMOTOR
4. Reservoir rem- en
koppelingsvloeistof.
5.

Luchtfilter
.
6.
o liepeilstok.
7.

Motorolie (bij) vullen. 8.

Reservoir
stuurbekrachtigingsvloeistof.
9.

Handopvoerpomp
(behalve BlueHDi-motor).
1.

Reservoir ruitensproeiervloeistof
vóór
.
2.

Zekeringkast.
3.


Reservoir koelvloeistof. Accu-aansluitingen:
+


Metalen positieve aansluiting.
-


Metalen negatieve aansluiting
(massa).
Let goed op bij alle werkzaamheden onder de motorkap.
onder de motorkap

157
Partner2VP_nl_Chap07_Verification_ed02-2016Partner2VP_nl_Chap07_Verification_ed02-2016
NIVEAUS
Olie verversen
Dit dient volgens het
onderhoudsschema van de fabrikant
te worden uitgevoerd. Informeer naar
de voorschriften bij het Peugeot
-
netwerk.
Neem voordat u olie bijvult de peilstok
uit de houder

.
Controleer na het bijvullen het
motorolieniveau (het niveau mag
niet boven het bovenste merkteken
uitkomen).
Draai de olievuldop vast alvorens de
motorkap te sluiten.
Remvloeistof verversen
De remvloeistof dient volgens de door
de fabrikant voorgeschreven intervallen
te worden ververst.
g

ebruik remvloeistof die door de
fabrikant wordt aanbevolen en aan de
D
ot 4-normen voldoet.
Het niveau dient steeds tussen de
merktekens MINI en MAXI van het
reservoir te staan.
Raadpleeg als het reservoir vaak
bijgevuld moet worden zo snel
mogelijk het P
eugeot
-netwerk of een
gekwalificeerde werkplaats.
Verklikkerlampjes
Let erop dat u bij het eventueel
verwijderen en monteren van
de afdekkap van de motor, de
bevestigingsclips niet beschadigt.
Motorolieniveau
Het wordt aanbevolen om deze controle
iedere 5000 km uit te voeren en - indien
nodig tussen twee verversingen in - olie bij
te vullen.
De controle dient bij koude motor en
horizontaal geplaatste auto te geschieden,
met behulp van de oliepeilstok.
Oliepeilstok
keuze van de viscositeitsgraad
De olie dient in ieder geval aan de door
de fabrikant voorgeschreven normen
te voldoen, zoals vermeld in het
onderhoudsschema.
V
oer de onderstaande controles
regelmatig uit om uw auto
in goede staat te houden.
Informeer naar de voorschriften bij het
P
eugeot
-netwerk of raadpleeg het
garantie- en onderhoudsboekje dat bij
dit instructieboekje zit.
Zie in rubriek 3 het gedeelte
"Cockpit" voor meer informatie
over de verklikkerlampjes van het
instrumentenpaneel.
2 merktekens op de peilstok:
A = maxi.
Raadpleeg het Peugeot-
netwerk of een gekwalificeerde
werkplaats als het oliepeil
boven dit merkteken uitkomt.
B = mini.
Laat het oliepeil nooit onder dit
merkteken uitkomen.
Voor het behoud van
de bedrijfszekerheid
van de motoren en de
emissieregelsystemen mogen
in geen geval additieven aan de
motorolie worden toegevoegd.
oNDeRHouD
7
Niveaus

158
Partner2VP_nl_Chap07_Verification_ed02-2016Partner2VP_nl_Chap07_Verification_ed02-2016
koelvloeistofniveau
gebruik om ernstige motorschade
te voorkomen uitsluitend door de
fabrikant aanbevolen koelvloeistof.
Als de motor warm is, wordt de
temperatuur van de koelvloeistof
geregeld door de koelventilator
.
Wacht voor werkzaamheden aan het
koelsysteem ten minste 1 uur nadat
de motor gedraaid heeft, omdat de
koelventilator nog kan (gaan) werken
als de sleutel uit het contactslot is
verwijderd en omdat het koelsysteem
onder druk staat.
Draai de dop eerst een kwart
omwenteling los om de druk te laten
dalen en om te voorkomen dat de hete
koelvloeistof uit het koelsysteem spuit.
trek, als de druk eenmaal gedaald is,
de dop los en vul koelvloeistof bij.
Laat het koelsysteem, als vaak
koelvloeistof moet worden bijgevuld,
zo snel mogelijk

controleren door het
P
eugeot
-netwerk.
Vloeistofniveau stuurbekrachtiging
Controleer het niveau van de
stuurbekrachtigingsvloeistof als de auto op een vlakke
ondergrond staat en de motor koud is. Draai de dop
met geïntegreerde peilstok los en controleer of het
niveau tussen de merktekens MINI en MAXI staat.
Om het filter te regenereren, wordt
geadviseerd zo snel mogelijk, indien de
omstandigheden dit toelaten, gedurende
minstens 5 minuten met een snelheid
van 60 km/h of hoger te rijden (totdat de
melding op het display verdwijnt en het
verklikkerlampje Service uit gaat).
tijdens het regenereren van het
roetfilter

, kunnen enkele geluiden
van het relais hoorbaar zijn onder het
dashboard.
Raadpleeg het P
eugeot
-netwerk of
een gekwalificeerde werkplaats als de
melding niet verdwijnt en het lampje
Service blijft branden.
Bijvullen
Het niveau dient steeds tussen
de merktekens MINI en MAXI van
het expansievat te staan. Laat het
koelsysteem, als meer dan 1 liter
moet worden bijgevuld, controleren
door het P
eugeot
-netwerk of een
gekwalificeerde werkplaats.
Vloeistofniveau ruitensproeiers
Wij adviseren u voor een optimale
reiniging en voor uw eigen veiligheid
de producten van P
eugeot
te
gebruiken.
Bovendien mag het vloeistofniveau
niet worden bijgevuld met of worden
vervangen door water

, om bevriezing
te voorkomen en een goede reiniging
te garanderen.
Inhoud reservoir ruitensproeiers:
ongeveer 3 liter.
Niveau brandstofadditief
(diesel met roetfilter)
Bijvullen
Laat het bijvullen zo spoedig mogelijk
uitvoeren door het P
eugeot
-netwerk
of een gekwalificeerde werkplaats.
Afgewerkte producten
Vermijd langdurig huidcontact met
afgewerkte olie.
Remvloeistof is schadelijk voor de
gezondheid; het is bovendien een erg
bijtend middel.
g

ooi afgewerkte olie, remvloeistof en
koelvloeistof niet in het riool, in het
water of op de grond, maar deponeer
deze in de daarvoor bestemde
containers bij het P
eugeot
-netwerk.
een te laag additiefniveau wordt
aangegeven door het verklikkerlampje
Service in combinatie met een
geluidssignaal en een melding op het
display
.
Als dit bij draaiende motor gebeurt, komt
dit doordat het roetfilter verstopt dreigt te
raken (uitzonderlijke rijomstandigheden:
veelvuldig stadsverkeer, lage snelheid,
lange files,
...).
Niveaus
