Peugeot Partner Tepee 2017 Handleiding (in Dutch)

179
Partner2VP_nl_Chap08_Aide-rapide_ed02-2016Partner2VP_nl_Chap08_Aide-rapide_ed02-2016

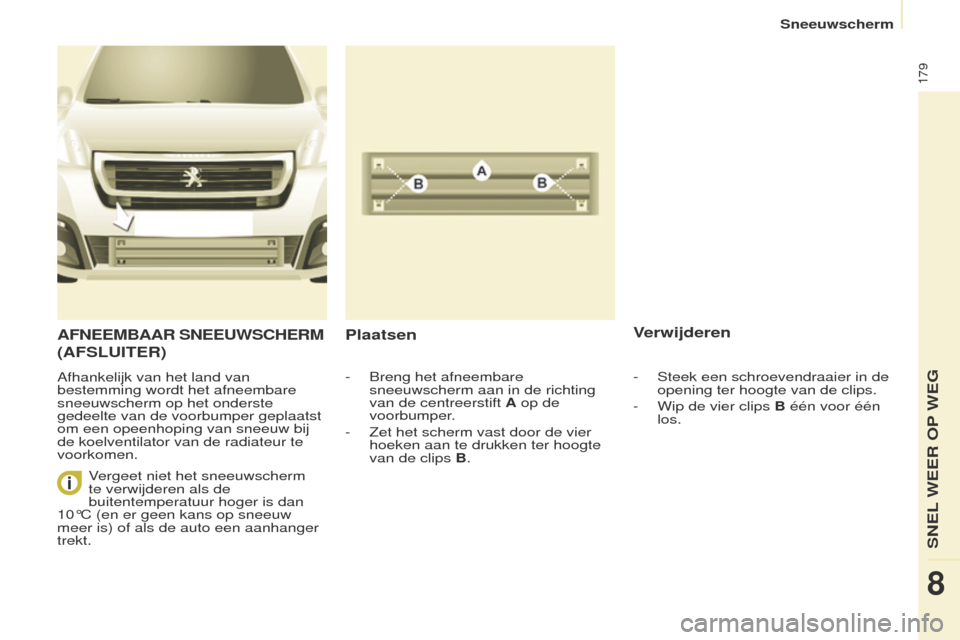

AFNEEMBAAR SNEEUWSCHERM
(AFSLUITER)
Afhankelijk van het land van
bestemming wordt het afneembare
sneeuwscherm op het onderste
gedeelte van de voorbumper geplaatst
om een opeenhoping van sneeuw bij
de koelventilator van de radiateur te
voorkomen.
PlaatsenVerwijderen
- Breng het afneembare
sneeuwscherm aan in de richting
van de centreerstift
A op de
voorbumper.
-

Zet het scherm vast door de vier
hoeken aan te drukken ter hoogte
van de clips

B.
Vergeet niet het sneeuwscherm
te verwijderen als de
buitentemperatuur hoger is dan
10°C (en er geen kans op sneeuw
meer is) of als de auto een aanhanger
trekt. -
Steek een schroevendraaier in de
opening ter hoogte van de clips.
-

Wip de vier clips
B één voor één
los.
SNeL WeeR oP Weg
8
Sneeuwscherm

180
Partner2VP_nl_Chap08_Aide-rapide_ed02-2016Partner2VP_nl_Chap08_Aide-rapide_ed02-2016

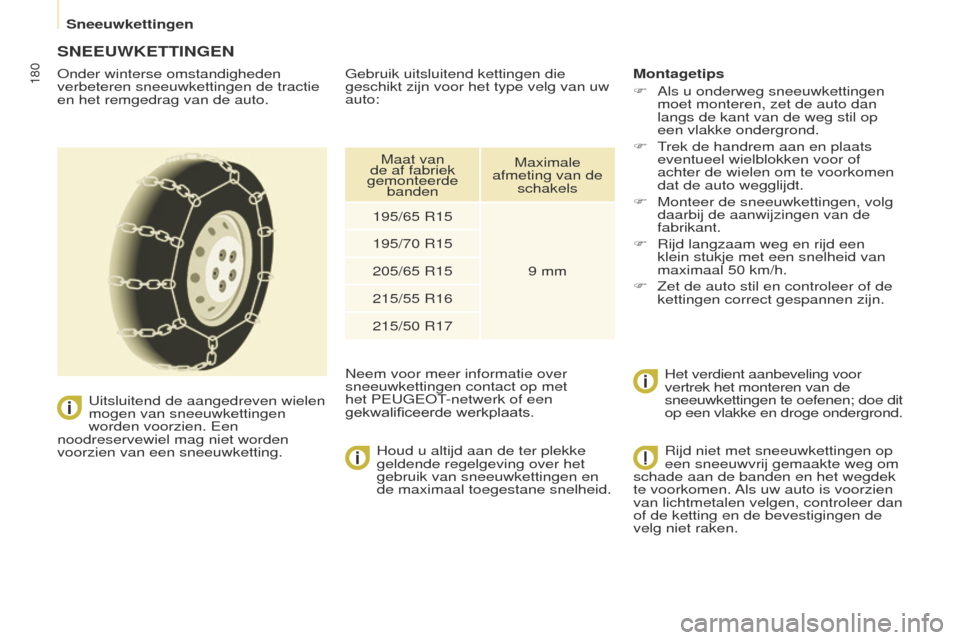

SNEEUWkETTINGEN
onder winterse omstandigheden
verbeteren sneeuwkettingen de tractie
en het remgedrag van de auto.
u

itsluitend de aangedreven wielen
mogen van sneeuwkettingen
worden voorzien.
e en
noodreservewiel mag niet worden
voorzien van een sneeuwketting.
Houd u altijd aan de ter plekke
geldende regelgeving over het
gebruik van sneeuwkettingen en
de maximaal toegestane snelheid. Montagetips
F


Als u onderweg sneeuwkettingen
moet monteren, zet de auto dan
langs de kant van de weg stil op
een vlakke ondergrond.
F

t
rek de handrem aan en plaats
eventueel wielblokken voor of
achter de wielen om te voorkomen
dat de auto wegglijd

t.
F

Monteer de sneeuwkettingen, volg
daarbij de aanwijzingen van de
fabrikant.
F


Rijd langzaam weg en rijd een
klein stukje met een snelheid van
maximaal 50

km/h.
F

Zet de auto stil en controleer of de
kettingen correct gespannen zijn.
Het verdient aanbeveling voor


vertrek het monteren van de
sneeuwkettingen te oefenen; doe dit
op een vlakke en droge ondergrond.g ebruik uitsluitend kettingen die
geschikt zijn voor het type velg van uw
auto:
Neem voor meer informatie over
sneeuwkettingen contact op met
het P
eugeot
-netwerk of een
gekwalificeerde werkplaats. Maat van
de af fabriek
gemonteerde banden Maximale
afmeting van de schakels
195/65

R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Rijd niet met sneeuwkettingen op
een sneeuwvrij gemaakte weg om
schade aan de banden en het wegdek
te voorkomen. Als uw auto is voorzien
van lichtmetalen velgen, controleer dan
of de ketting en de bevestigingen de
velg niet raken.
Sneeuwkettingen

181
Partner2VP_nl_Chap08_Aide-rapide_ed02-2016Partner2VP_nl_Chap08_Aide-rapide_ed02-2016

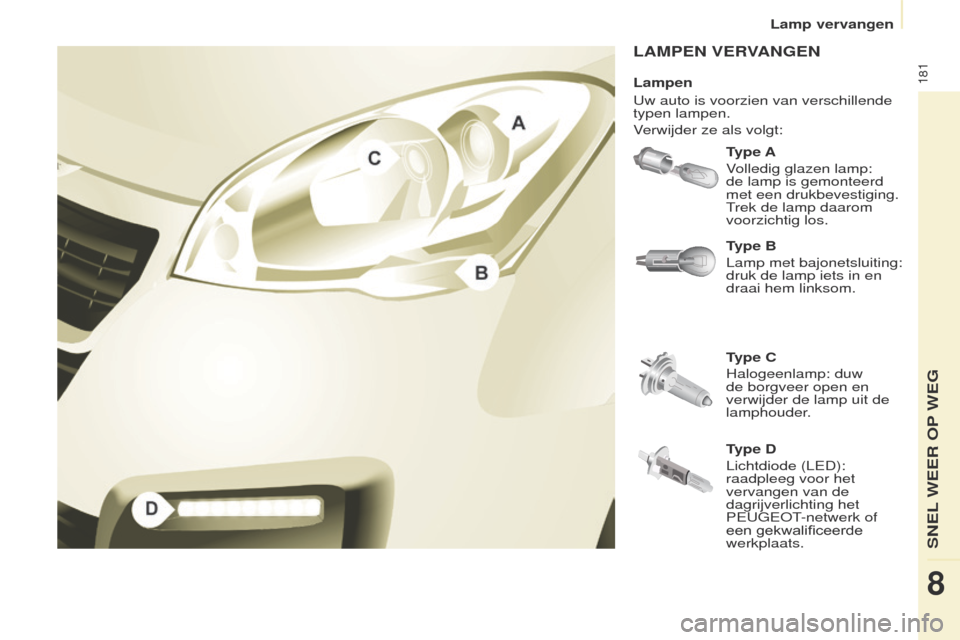

LAMPEN VERVANGEN
Type A
Volledig glazen lamp:
de lamp is gemonteerd
met een drukbevestiging.
trek de lamp daarom
voorzichtig los.
T

ype C
Halogeenlamp: duw
de borgveer open en
verwijder de lamp uit de
lamphouder. Type B
Lamp met bajonetsluiting:
druk de lamp iets in en
draai hem linksom.
Lampen
u

w auto is voorzien van verschillende
typen lampen.
Verwijder ze als volgt:
Type D
Lichtdiode (Le D):
raadpleeg voor het
vervangen van de
dagrijverlichting het
P
eugeot
-netwerk of
een gekwalificeerde
werkplaats.
SNeL WeeR oP Weg
8
Lamp vervangen

182
Partner2VP_nl_Chap08_Aide-rapide_ed02-2016Partner2VP_nl_Chap08_Aide-rapide_ed02-2016

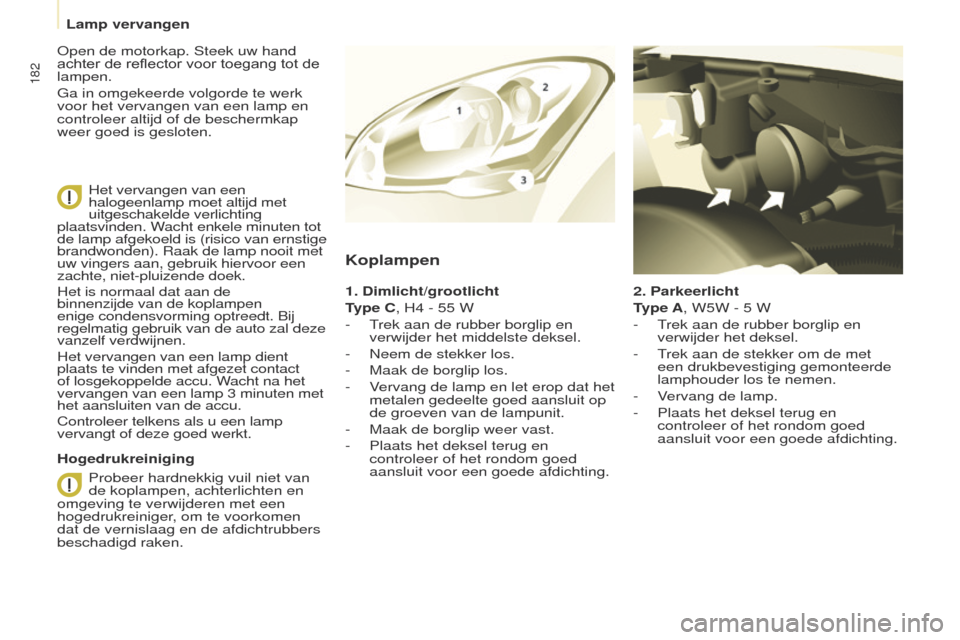

2. Parkeerlicht
Type A, W5W - 5 W
-
t
rek aan de rubber borglip en
verwijder het deksel.
-

t
rek aan de stekker om de met
een drukbevestiging gemonteerde
lamphouder los te nemen.
-


V
ervang de lamp.
-

Plaats het deksel terug en
controleer of het rondom goed
aansluit voor een goede afdichting.
koplampen
1. Dimlicht/grootlicht
Type C, H4 - 55 W
-
t
rek aan de rubber borglip en
verwijder het middelste deksel.
-


Neem de stekker los.
-


Maak de borglip los.
-


V
ervang de lamp en let erop dat het
metalen gedeelte goed aansluit op
de groeven van de lampunit.
-

Maak de borglip weer vast.
-


Plaats het deksel terug en
controleer of het rondom goed
aansluit voor een goede afdichting.
Hogedrukreiniging
o

pen de motorkap. Steek uw hand
achter de reflector voor toegang tot de
lampen.
g

a in omgekeerde volgorde te werk
voor het vervangen van een lamp en
controleer altijd of de beschermkap
weer goed is gesloten.
Het vervangen van een
halogeenlamp moet altijd met
uitgeschakelde verlichting
plaatsvinden. Wacht enkele minuten tot
de lamp afgekoeld is (risico van ernstige
brandwonden). Raak de lamp nooit met
uw vingers aan, gebruik hiervoor een
zachte, niet-pluizende doek.
Het is normaal dat aan de
binnenzijde van de koplampen
enige condensvorming optreedt. Bij
regelmatig gebruik van de auto zal deze
vanzelf verdwijnen.
Het vervangen van een lamp dient
plaats te vinden met afgezet contact
of losgekoppelde accu. Wacht na het
vervangen van een lamp 3

minuten met
het aansluiten van de accu.
Controleer telkens als u een lamp
vervangt of deze goed werkt.
Probeer hardnekkig vuil niet van
de koplampen, achterlichten en
omgeving te verwijderen met een
hogedrukreiniger, om te voorkomen
dat de vernislaag en de afdichtrubbers
beschadigd raken.
Lamp vervangen

183
Partner2VP_nl_Chap08_Aide-rapide_ed02-2016Partner2VP_nl_Chap08_Aide-rapide_ed02-2016

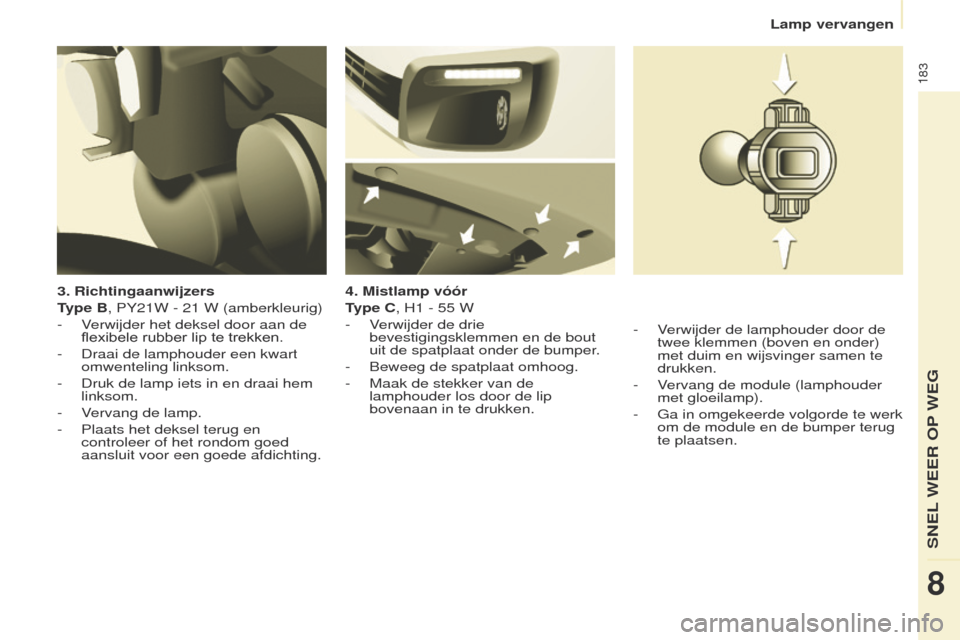

3. Richtingaanwijzers
Type B, PY21W - 21 W (amberkleurig)
-

V
erwijder het deksel door aan de
flexibele rubber lip te trekken.
-

Draai de lamphouder een kwart
omwenteling linksom.
-


Druk de lamp iets in en draai hem
linksom.
-


V
ervang de lamp.
-

Plaats het deksel terug en
controleer of het rondom goed
aansluit voor een goede afdichting. 4. Mistlamp vóór
T

ype C, H1 - 55 W
-

V
erwijder de drie
bevestigingsklemmen en de bout
uit de spatplaat onder de bumper.
-

Beweeg de spatplaat omhoog.
-


Maak de stekker van de
lamphouder los door de lip
bovenaan in te drukken.-


V
erwijder de lamphouder door de
twee klemmen (boven en onder)
met duim en wijsvinger samen te
drukken.
-

V
ervang de module (lamphouder
met gloeilamp).
-
g a in omgekeerde volgorde te werk
om de module en de bumper terug
te plaatsen.
SNeL WeeR oP Weg
8
Lamp vervangen

184
Partner2VP_nl_Chap08_Aide-rapide_ed02-2016Partner2VP_nl_Chap08_Aide-rapide_ed02-2016

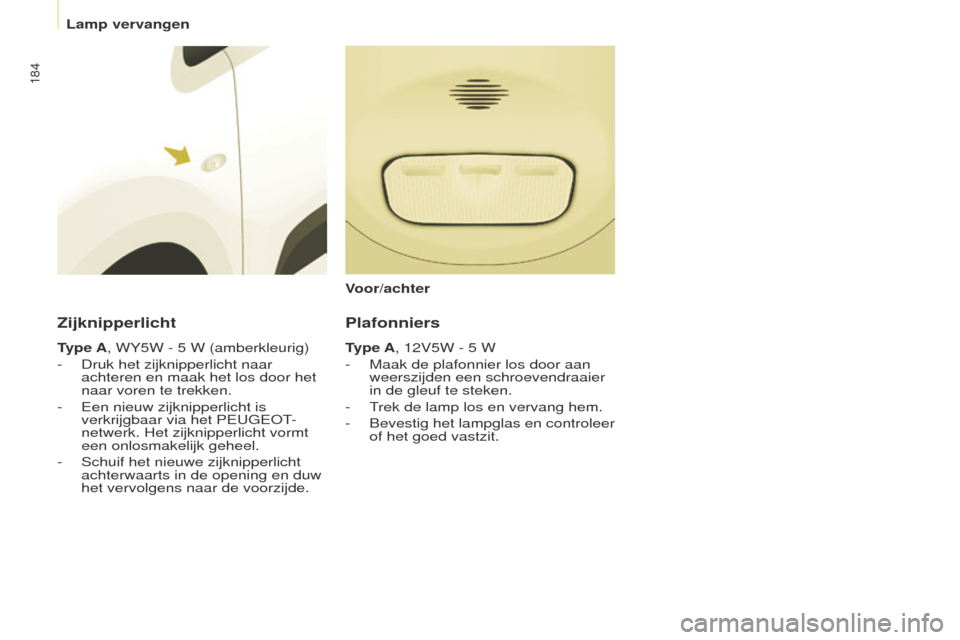

Zijknipperlicht
Type A, WY5W - 5 W (amberkleurig)
-
Druk het zijknipperlicht naar
achteren en maak het los door het
naar voren te trekken.
-

e en nieuw zijknipperlicht is
verkrijgbaar via het P
eugeot
-
netwerk. Het zijknipperlicht vormt
een onlosmakelijk geheel.
-


Schuif het nieuwe zijknipperlicht
achterwaarts in de opening en duw
het vervolgens naar de voorzijde.
Plafonniers
Type A, 12V5W - 5 W
-
Maak de plafonnier los door aan
weerszijden een schroevendraaier
in de gleuf te steken.
-

t
rek de lamp los en vervang hem.
-


Bevestig het lampglas en controleer
of het goed vastzit.
V

oor/achter
Lamp vervangen

185
Partner2VP_nl_Chap08_Aide-rapide_ed02-2016Partner2VP_nl_Chap08_Aide-rapide_ed02-2016

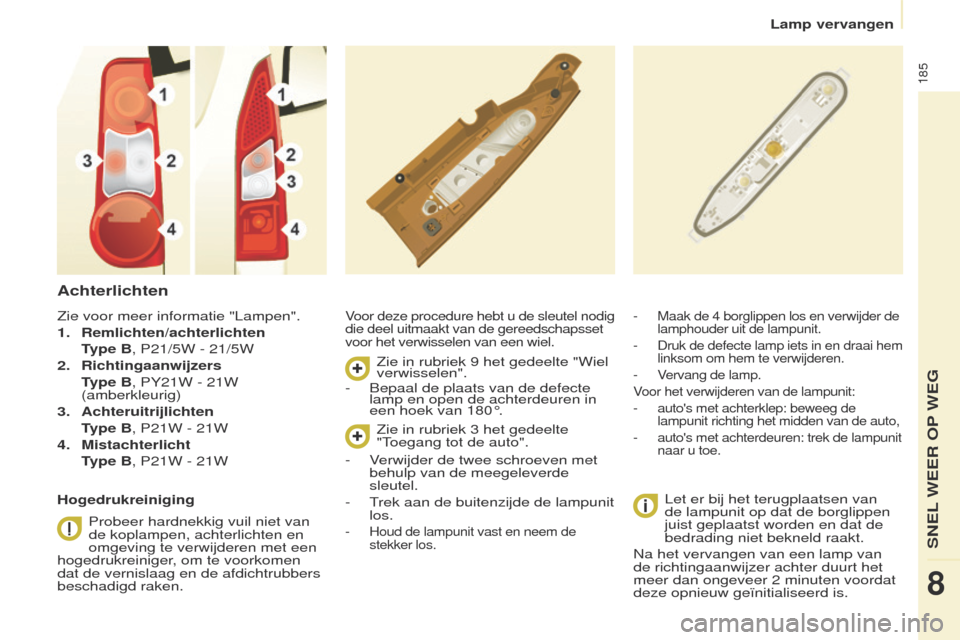

Achterlichten
Voor deze procedure hebt u de sleutel nodig
die deel uitmaakt van de gereedschapsset
voor het verwisselen van een wiel.
Let er bij het terugplaatsen van
de lampunit op dat de borglippen
juist geplaatst worden en dat de
bedrading niet bekneld raakt.
Na het vervangen van een lamp van
de richtingaanwijzer achter duurt het
meer dan ongeveer 2
minuten voordat
deze opnieuw geïnitialiseerd is.
- Maak de 4 borglippen los en verwijder de
lamphouder uit de lampunit.
-

Druk de defecte lamp iets in en draai hem

linksom om hem te verwijderen.
-

V
ervang de lamp.
Voor het verwijderen van de lampunit:
-

auto's met achterklep: beweeg de

lampunit richting het midden van de auto,
-

auto's met achterdeuren: trek de lampunit

naar u toe.Zie voor meer informatie "Lampen".
1.

Remlichten/achterlichten



T
ype B, P21/5W - 21/5W
2.

Richtingaanwijzers



T
ype B, PY21W - 21W
(amberkleurig)
3.

Achteruitrijlichten



T
ype B, P21W - 21W
4.

Mistachterlicht



T
ype B, P21W - 21W
Hogedrukreiniging Probeer hardnekkig vuil niet van
de koplampen, achterlichten en
omgeving te verwijderen met een
hogedrukreiniger, om te voorkomen
dat de vernislaag en de afdichtrubbers
beschadigd raken. Zie in rubriek 9
het gedeelte "Wiel
verwisselen".
-

Bepaal de plaats van de defecte
lamp en open de achterdeuren in
een hoek van 180°.Zie in rubriek 3

het gedeelte
"
t
oegang tot de auto".
-


V
erwijder de twee schroeven met
behulp van de meegeleverde
sleutel.
-
t
rek aan de buitenzijde de lampunit
los.
- Houd de lampunit vast en neem de
stekker los.
SNeL WeeR oP Weg
8
Lamp vervangen

186
Partner2VP_nl_Chap08_Aide-rapide_ed02-2016Partner2VP_nl_Chap08_Aide-rapide_ed02-2016

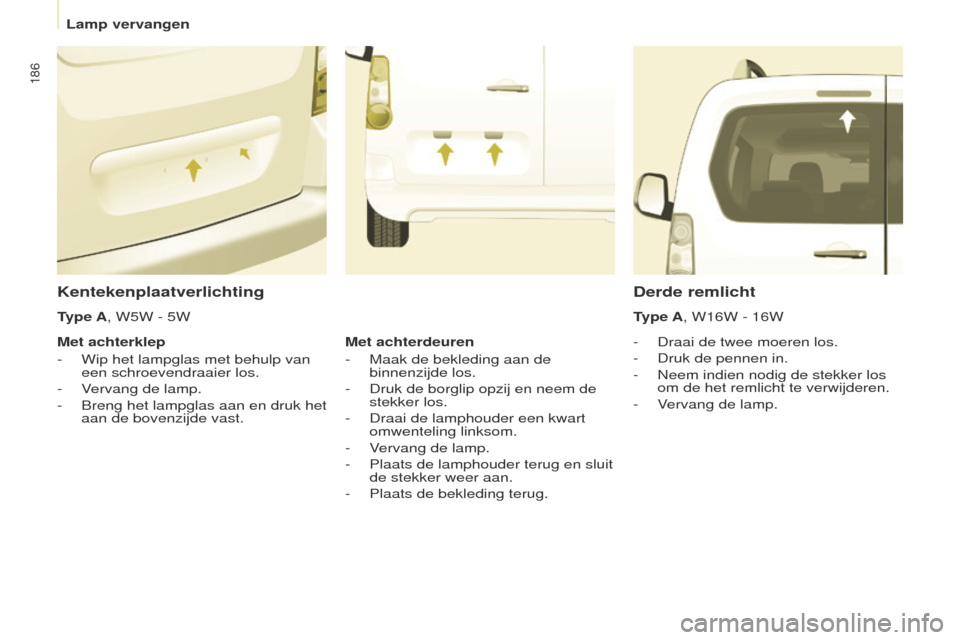

kentekenplaatverlichting
- Draai de twee moeren los.
-
Druk de pennen in.
-


Neem indien nodig de stekker los
om de het remlicht te verwijderen.
-


V
ervang de lamp.
Derde remlicht
Type A, W16W - 16W
Type A, W5W - 5W
Met achterklep
-

Wip het lampglas met behulp van
een schroevendraaier los.
-


V

ervang de lamp.
-

Breng het lampglas aan en druk het
aan de bovenzijde vast. Met achterdeuren
-


Maak de bekleding aan de
binnenzijde los.
-


Druk de borglip opzij en neem de
stekker los.
-


Draai de lamphouder een kwart
omwenteling linksom.
-


V

ervang de lamp.
-

Plaats de lamphouder terug en sluit
de stekker weer aan.
-


Plaats de bekleding terug.
Lamp vervangen

187
Partner2VP_nl_Chap08_Aide-rapide_ed02-2016Partner2VP_nl_Chap08_Aide-rapide_ed02-2016

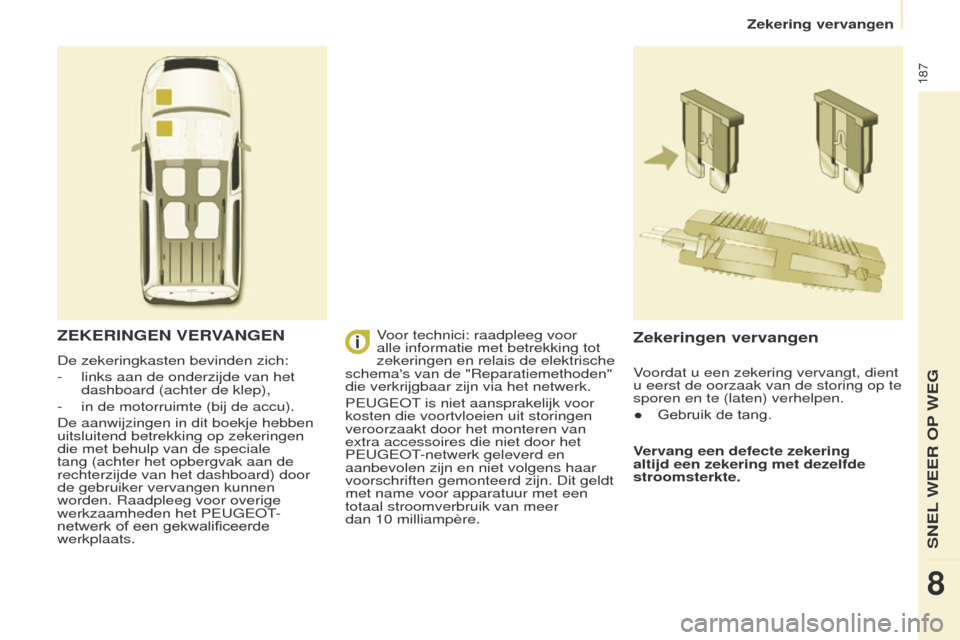

ZEkERINGEN VERVANGEN
De zekeringkasten bevinden zich:
-
links aan de onderzijde van het
dashboard (achter de klep),
-


in de motorruimte (bij de accu).
De aanwijzingen in dit boekje hebben
uitsluitend betrekking op zekeringen
die met behulp van de speciale
tang (achter het opbergvak aan de
rechterzijde van het dashboard) door
de gebruiker vervangen kunnen
worden. Raadpleeg voor overige
werkzaamheden het P

eugeot
-
netwerk of een gekwalificeerde
werkplaats.
Zekeringen vervangen
Vervang een defecte zekering
altijd een zekering met dezelfde
stroomsterkte.
Voor technici: raadpleeg voor
alle informatie met betrekking tot
zekeringen en relais de elektrische
schema's van de "Reparatiemethoden"
die verkrijgbaar zijn via het netwerk.
P
eugeot
is niet aansprakelijk voor
kosten die voortvloeien uit storingen
veroorzaakt door het monteren van
extra accessoires die niet door het
P

eugeot-netwerk geleverd en
aanbevolen zijn en niet volgens haar
voorschriften gemonteerd zijn. Dit geldt
met name voor apparatuur met een
totaal stroomverbruik van meer

dan 10 milliampère. Voordat u een zekering vervangt, dient
u eerst de oorzaak van de storing op te
sporen en te (laten) verhelpen.
●

Gebruik de tang.
SNeL WeeR oP Weg
8
Zekering vervangen

188
Partner2VP_nl_Chap08_Aide-rapide_ed02-2016Partner2VP_nl_Chap08_Aide-rapide_ed02-2016

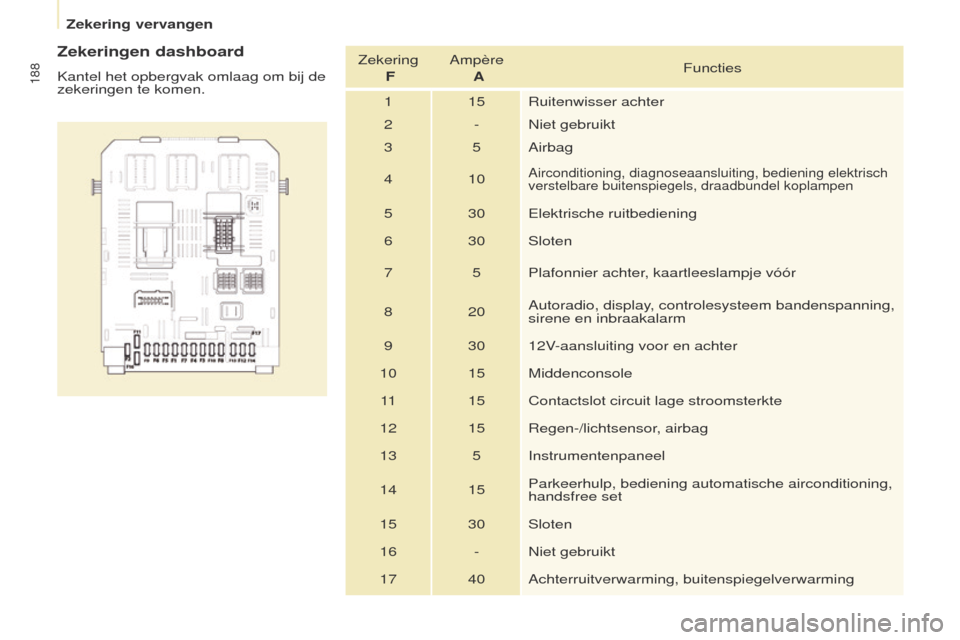

Zekeringen dashboard
Kantel het opbergvak omlaag om bij de
zekeringen te komen.Zekering
F Ampère
A Functies
1 15 Ruitenwisser achter
2 - Niet gebruikt
3 5 Airbag
4 10
Airconditioning, diagnoseaansluiting, bediening elektrisch
verstelbare buitenspiegels, draadbundel koplampen
5 30e lektrische ruitbediening
6 30 Sloten
7 5 Plafonnier achter, kaartleeslampje vóór
8 20 Autoradio, display, controlesysteem bandenspanning,
sirene en inbraakalarm
9 30 12V-aansluiting voor en achter
10 15 Middenconsole 11 15 Contactslot circuit lage stroomsterkte
12 15 Regen-/lichtsensor, airbag
13 5 Instrumentenpaneel
14 15 Parkeerhulp, bediening automatische airconditioning,
handsfree set
15 30 Sloten
16 - Niet gebruikt
17 40 Achterruitverwarming, buitenspiegelverwarming
Zekering vervangen
