Peugeot Partner Tepee 2017 Manuale del proprietario (in Italian)

139
Partner2VP_it_Chap05_Securite_ed02-2016
139
Partner2VP_it_Chap05_Securite_ed02-2016
SEGGIOLINI RACCOMANDATI
Gruppo 0+: dalla nascita a 13 kg
L1
"RÖMER Baby-Safe Plus"
Da fissare con lo schienale rivolto alla strada.
Gruppi 2

e 3 : da 15 a 36 kg
L4

"KLIPP

AN Optima"
A partire dai 22
kg (circa 6 anni), utilizzare solo il rialzo.
L5

"RÖMER KIDFIX"
Può essere fissato agli ancoraggi ISOFIX del veicolo. Il bambino è trattenuto dalla cintura di sicurezza.
PEUGEOT

raccomanda una gamma di seggiolini per bambini da fissare con una cintura di sicurezza a tre punti :
SICUREZZA
5
Bambini a bordo

140
Partner2VP_it_Chap05_Securite_ed02-2016
140
Partner2VP_it_Chap05_Securite_ed02-2016

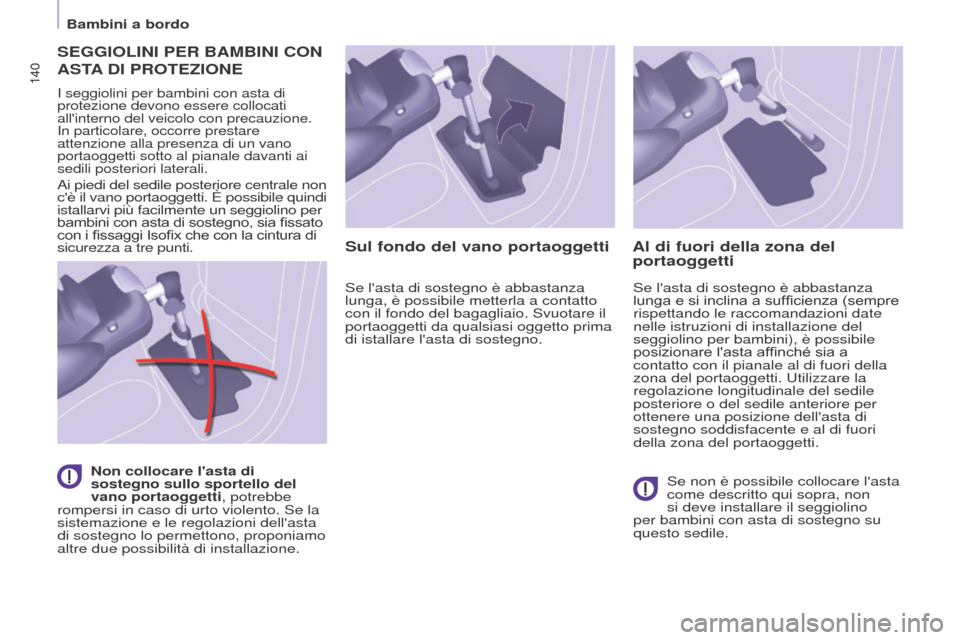

SEGGIOLINI PER BAMBINI CON
AST
A

DI PROTEZIONE
I seggiolini per bambini con asta di
protezione devono essere collocati
all'interno del veicolo con precauzione.
In particolare, occorre prestare
attenzione alla presenza di un vano
portaoggetti sotto al pianale davanti ai
sedili posteriori laterali.
Ai piedi del sedile posteriore centrale non
c'è il vano portaoggetti. È possibile quindi
istallarvi più facilmente un seggiolino per
bambini con asta di sostegno, sia fissato
con i fissaggi Isofix che con la cintura di
sicurezza a tre punti.
Non collocare l'asta di
sostegno sullo sportello del
vano portaoggetti, potrebbe
rompersi in caso di urto violento. Se la
sistemazione e le regolazioni dell'asta
di sostegno lo permettono, proponiamo
altre due possibilità di installazione.
Sul fondo del vano portaoggetti
Se l'asta di sostegno è abbastanza
lunga, è possibile metterla a contatto
con il fondo del bagagliaio. Svuotare il
portaoggetti da qualsiasi oggetto prima
di istallare l'asta di sostegno.
Al di fuori della zona del
portaoggetti
Se l'asta di sostegno è abbastanza
lunga e si inclina a sufficienza (sempre
rispettando le raccomandazioni date
nelle istruzioni di installazione del
seggiolino per bambini), è possibile
posizionare l'asta affinché sia a
contatto con il pianale al di fuori della
zona del portaoggetti. Utilizzare la
regolazione longitudinale del sedile
posteriore o del sedile anteriore per
ottenere una posizione dell'asta di
sostegno soddisfacente e al di fuori
della zona del portaoggetti.
Se non è possibile collocare l'asta
come descritto qui sopra, non
si deve installare il seggiolino
per bambini con asta di sostegno su
questo sedile.
Bambini a bordo

141
Partner2VP_it_Chap05_Securite_ed02-2016
141
Partner2VP_it_Chap05_Securite_ed02-2016
COLLOCAZIONE DEI SEGGIOLINI PER BAMBINI AGGANCIATO CON LA CINTURA DI SICUREZZA
* Un seggiolino con asta non deve mai essere collocato su un sedile del passeggero posteriore laterale della fila 2, tranne
se può essere collocato conformemente alle raccomandazioni della rubr\
ica "Collocazione dei seggiolini per bambini con
asta".
** Un seggiolino con asta non deve mai essere collocato su un sedile posteriore della fila 3.
Conformemente alla legislazione europea, questa tabella indica le possib\
ilità di installazione dei seggiolini per bambini da
fissare con una cintura di sicurezza ed omologati come universali (a) in funzione del peso del bambino e della posizione nel
veicolo.
U :
sedile adatto all'installazione di un seggiolino per bambini da
fissare con la cintura di sicurezza ed omologato come
universale "con schienale verso la strada" e/o "nel senso di marcia". Sedile /i
Peso del bambino ed età indicativa
Inferiore a 13 kg
(gruppi 0 (b)
e 0+)
Fino ≈ 1 anno
Da 9 a 18 kg
(gruppo 1)
Da 1 a ≈ 3 anni
Da 15 a 25 kg
(gruppo 2)
Da 3 a ≈ 6 anni
Da 22 a 36 kg
(gruppo 3) Da 6 a ≈
10 anni
Fila1 (c) (d)
Sedile del
passeggero U
UUU
Fila 2 (e)
(5 e 7 posti)
Sedili laterali
U*U* UU
Sedile
centrale U
UUU
Fila 3 (f, g)
(7 posti)
Tutti i sedili
U**U** UU
SICUREZZA
5
Bambini a bordo

142
Partner2VP_it_Chap05_Securite_ed02-2016
142
Partner2VP_it_Chap05_Securite_ed02-2016
(a) Seggiolino universale : seggiolino
che può essere collocato su tutti i
veicoli con la cintura di sicurezza.
(b)

Gruppo 0
: dalla nascita a 10 kg.
Le navicelle e le culle da "auto" non
possono essere collocate su un
sedile del passeggero anteriore o
nella fila 3. Se sono collocati nella
fila 2, possono impedire l'utilizzo di
uno o più posti di questa fila.
(c)

Consultare la legislazione in vigore
nel proprio Paese prima di trasportare
il bambino su questo sedile.
(d) Se sul sedile del passeggero
anteriore, è collocato un seggiolino
con "schienale verso la strada",
l'airbag frontale lato passeggero
deve essere tassativamente
disattivato. Altrimenti, il bambino
rischia ferite gravi o addirittura
mortali in caso di apertura
dell'airbag.
Se sul

sedile del passeggero
anteriore è collocato un seggiolino
"viso verso la strada", l'airbag
frontale lato passeggero deve
rimanere attivo. Rimuovere e riporre
l'appoggiatesta prima di collocare
un seggiolino con schienale su un
sedile passeggero.
Rimontare l'appoggiatesta dopo aver
rimosso il seggiolino.
(e)
Per collocare un seggiolino sul
sedile posteriore, spalle o viso
verso la strada, spostare in avanti i
sedili situati davanti e raddrizzare i
loro schienali per lasciare spazio a
sufficienza per il seggiolino o per le
gambe del bambino.
(f)

Posizionare gli schienali dei sedili
laterale e centrale della fila 2,
situati davanti al sedile occupato
dal seggiolino, in posizione tavolino
oppure, se ciò non fosse sufficiente,
smontare questi sedili della fila 2, in
modo che il seggiolino o le gambe
del bambino non tocchino i sedili
della fila 2.
(g)


Se i sedili della fila 3
sono occupati,
non lasciare un seggiolino per
bambini collocato sul sedile
ribaltabile della fila 2, allo scopo di
facilitare l'accesso alla fila 3.
Bambini a bordo

143
Partner2VP_it_Chap05_Securite_ed02-2016
143
Partner2VP_it_Chap05_Securite_ed02-2016

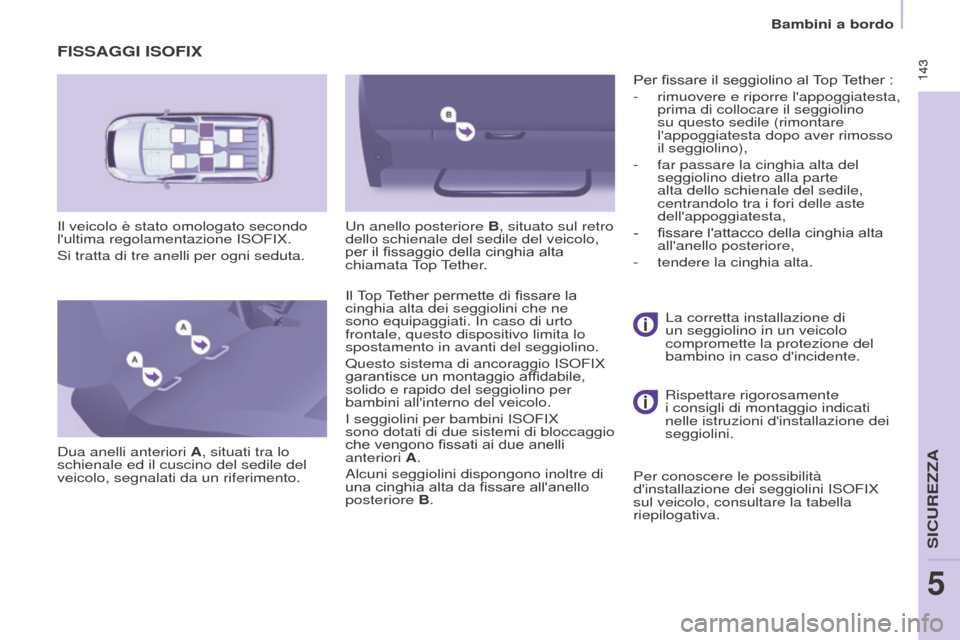

FISSAGGI ISOFIX
Il veicolo è stato omologato secondo
l'ultima regolamentazione ISOFIX.
Si tratta di tre anelli per ogni seduta.
Dua anelli anteriori A, situati tra lo
schienale ed il cuscino del sedile del
veicolo, segnalati da un riferimento.Un anello posteriore B, situato sul retro
dello schienale del sedile del veicolo,
per il fissaggio della cinghia alta
chiamata Top Tether.
Il Top Tether permette di fissare la
cinghia alta dei seggiolini che ne
sono equipaggiati. In caso di urto
frontale, questo dispositivo limita lo
spostamento in avanti del seggiolino.
Questo sistema di ancoraggio ISOFIX
garantisce un montaggio affidabile,
solido e rapido del seggiolino per
bambini all'interno del veicolo.
I seggiolini per bambini ISOFIX
sono dotati di due sistemi di bloccaggio
che vengono fissati ai due anelli
anteriori A.
Alcuni seggiolini dispongono inoltre di
una cinghia alta da fissare all'anello
posteriore B. Rispettare rigorosamente
i consigli di montaggio indicati
nelle istruzioni d'installazione dei
seggiolini.
Per fissare il seggiolino al Top Tether :
-

rimuovere e riporre l'appoggiatesta,
prima di collocare il seggiolino
su questo sedile (rimontare
l'appoggiatesta dopo aver rimosso
il seggiolino),
-

far passare la cinghia alta del
seggiolino dietro alla parte
alta dello schienale del sedile,
centrandolo tra i fori delle aste
dell'appoggiatesta,
-
fissare l'attacco della cinghia alta
all'anello posteriore,
-

tendere la cinghia alta.
La corretta installazione di
un seggiolino in un veicolo
compromette la protezione del
bambino in caso d'incidente.
Per conoscere le possibilità
d'installazione dei seggiolini ISOFIX
sul veicolo, consultare la tabella
riepilogativa.
SICUREZZA
5
Bambini a bordo

144
Partner2VP_it_Chap05_Securite_ed02-2016
144
Partner2VP_it_Chap05_Securite_ed02-2016
Questo seggiolino per bambini può anche essere utilizzato sui sedili \
non
equipaggiati di ancoraggi ISOFIX.
In questo caso, deve essere obbligatoriamente bloccato sul sedile del ve\
icolo
con la cintura di sicurezza a tre punti.
Seguire le istruzioni di montaggio del seggiolino per bambini fornite da\
l
fabbricante del stesso.

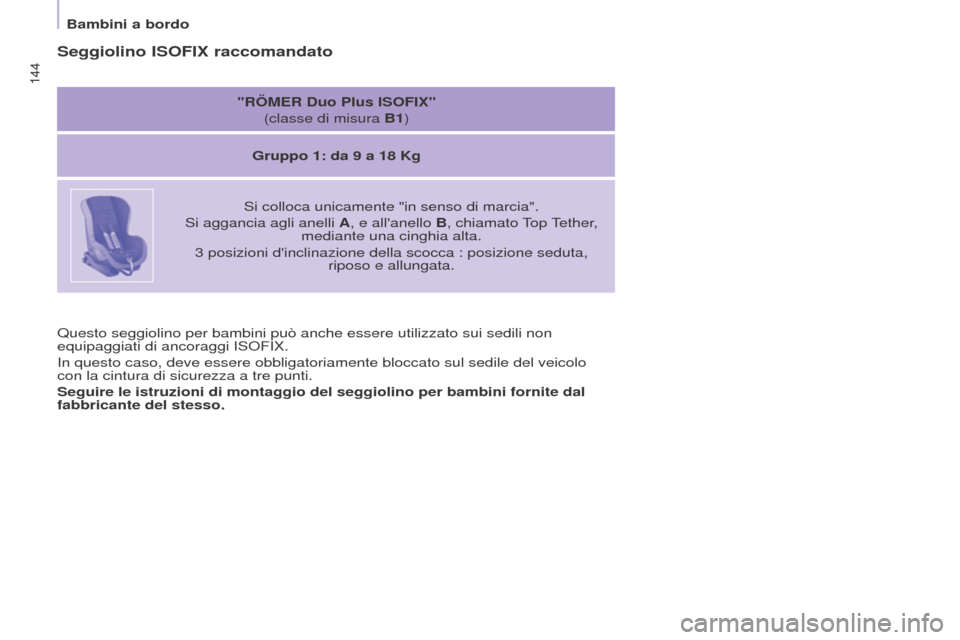

Seggiolino ISOFIX raccomandato
"RÖMER Duo Plus ISOFIX" (classe di misura B1)
Gruppo 1: da 9
a 18 Kg
Si colloca unicamente "in senso di marcia".
Si aggancia agli anelli A, e all'anello B, chiamato Top Tether, mediante una cinghia alta.
3

posizioni d'inclinazione della scocca : posizione seduta, riposo e allungata.
Bambini a bordo

145
Partner2VP_it_Chap05_Securite_ed02-2016
145
Partner2VP_it_Chap05_Securite_ed02-2016

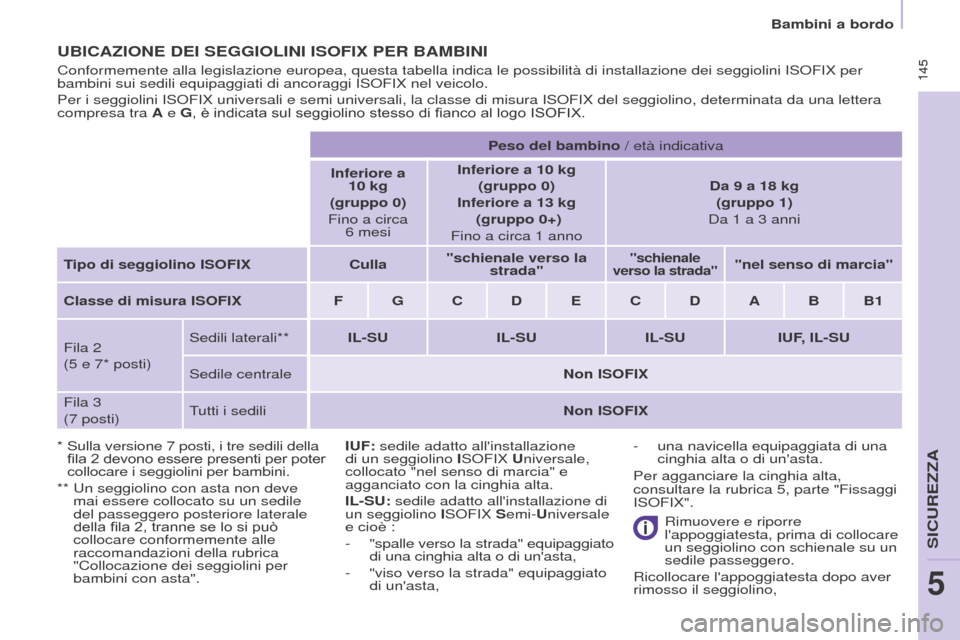

UBICAZIONE DEI SEGGIOLINI ISOFIX PER BAMBINI
* Sulla versione 7 posti, i tre sedili della
fila 2 devono essere presenti per poter
collocare i seggiolini per bambini.
**

Un seggiolino con asta non deve
mai essere collocato su un sedile
del passeggero posteriore laterale
della fila 2, tranne se lo si può
collocare conformemente alle
raccomandazioni della rubrica
"Collocazione dei seggiolini per
bambini con asta".
Conformemente alla legislazione europea, questa tabella indica le possib\
ilità di installazione dei seggiolini ISOFIX per
bambini sui sedili equipaggiati di ancoraggi ISOFIX nel veicolo.
Per i seggiolini ISOFIX universali e semi universali, la classe di misur\
a ISOFIX del seggiolino, determinata da una lettera
compresa tra

A e G, è indicata sul seggiolino stesso di fianco al logo ISOFIX.
Peso del bambino / età indicativa
Inferiore a 10 kg
(gruppo 0)
Fino a circa 6 mesi
Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg
(gruppo 0+)
Fino a circa 1 anno
Da 9 a 18 kg
(gruppo 1)
Da 1 a 3 anni
Tipo di seggiolino ISOFIX Culla"schienale verso la
strada"
"schienale
verso la strada""nel senso di marcia"
Classe di misura ISOFIX F G C D E C D A B B1
Fila 2

(5


e 7* posti) Sedili laterali**
IL-SUIL-SUIL-SUIUF, IL-SU
Sedile centrale Non ISOFIX
Fila 3

(7


posti) Tutti i sedili
Non ISOFIX
IUF: sedile adatto all'installazione
di un seggiolino ISOFIX Universale,
collocato "nel senso di marcia" e
agganciato con la cinghia alta.
IL-SU: sedile adatto all'installazione di
un seggiolino ISOFIX Semi-Universale
e cioè :
-
"spalle verso la strada" equipaggiato


di una cinghia alta o di un'asta,
-

"viso verso la strada" equipaggiato
di un'asta, Rimuovere e riporre
l'appoggiatesta, prima di collocare
un seggiolino con schienale su un
sedile passeggero.
Ricollocare l'appoggiatesta dopo aver
rimosso il seggiolino,
-


una navicella equipaggiata di una
cinghia alta o di un'asta.
Per agganciare la cinghia alta,
consultare la rubrica 5, parte "Fissaggi
ISOFIX".
SICUREZZA
5
Bambini a bordo

146
Partner2VP_it_Chap05_Securite_ed02-2016
146
Partner2VP_it_Chap05_Securite_ed02-2016
CONSIGLI SUI SEGGIOLINI PER
BAMBINI
Ai sedili posteriori, lasciare sempre uno
spazio sufficiente tra il sedile anteriore e :
- il seggiolino con "spalle verso la
strada",
-

i piedi del bambino seduto su
un seggiolino con "viso verso la
strada".
Per fare ciò, spostare in avanti il sedile
anteriore e, se necessario, raddrizzare
anche lo schienale. Un'errata installazione del seggiolino
per bambini nel veicolo compromette
la protezione del bambino in caso di
collis
ione.
Verificare che la cintura o il dispositivo
d'aggancio non siano schiacciati
sotto al seggiolino, ciò rischierebbe di
destabilizzarlo.
Non dimenticare di allacciare le cinture
di sicurezza o le cinghie dei seggiolini
per bambini limitando al massimo il
gioco rispetto al corpo del bambino,
anche per percorsi di breve durata.
Per la collocazione del seggiolino con
la cintura di sicurezza, verificare che
questa sia ben tesa sul seggiolino e
che trattenga saldamente il seggiolino
sul sedile. Se il sedile del passeggero
è regolabile, spostarlo in avanti se
necessario. Per una collocazione ottimale del
seggiolino "viso verso la strada",
verficare che lo schienale sia il più
vicino possibile allo schienale del
sedile, addirittura a contatto.
Occorre rimuovere l'appoggiatesta
prima di collocare un seggiolino con
schienale su un sedile passeggero.
Accertarsi che l'appoggiatesta sia
riposto correttamente o fissato, al fine
di evitare che diventi pericoloso in caso
di brusca frenata.
Riposizionare l'appoggiatesta dopo
aver rimosso il seggiolino.
Bambino sul sedile anteriore
La regolamentazione sul trasporto
dei bambini sul sedile del passeggero
anteriore è specifica per ogni Paese.
Consultare la legislazione in vigore nel
proprio Paese.
Disattivare l'airbag frontale passeggero
dopo aver collocato un seggiolino
"spalle verso la strada" sul sedile del
passeggero anteriore.
Altrimenti, il bambino rischia ferite gravi
o addirittura letali in caso di attivazione
dell'airbag.
Sistemazione di un rialzo
La parte toracica della cintura di
sicurezza deve essere posizionata
sulla spalla del bambino senza toccare
il collo.
Verificare che la parte addominale
della cintura di sicurezza passi sopra
alle gambe del bambino.
PEUGEOT raccomanda di utilizzare
un rialzo con schienale, dotato di
una guida per cintura all'altezza della
spalla.
Per ragioni di sicurezza, non lasciare :
-

uno o più bambini soli e senza
sorveglianza nel veicolo,
-


un bambino o un animale in un
veicolo esposto al sole, con i vetri
chiusi,
-


le chiavi a portata di mano dei
bambini all'interno del veicolo.
Per impedire l'apertura accidentale
delle porte, utilizzare il dispositivo
"Sicurezza bambini" se il veicolo lo
prevede.
Non aprire i vetri posteriori per più di
un terzo.
Per proteggere i bambini dai raggi
solari, equipaggiare i vetri posteriori
con tendine laterali.
Per una collocazione in fila 3,
posizionare gli schienali dei sedili
laterale e centrale della fila 2


in
posizione tavolino, oppure smontare
questi sedili della fila 2, in modo che il
seggiolino o le gambe del bambino non
tocchino i sedili della fila 2.
Bambini a bordo

147
Partner2VP_it_Chap05_Securite_ed02-2016
147
Partner2VP_it_Chap05_Securite_ed02-2016
SICUREZZA BAMBINI
Impedisce l'apertura dall'interno delle
porte laterali scorrevoli.
Modalità manuale Modalità elettrica
Quando il contatto è inserito,
premere questo pulsante, situato
al centro del posto di guida.
Spia accesa = sicurezza
bambini attiva.
Attenzione: questo dispositivo
è indipendente dal comando di
bloccaggio centralizzato.
Togliere sempre la chiave di
contatto quando si esce dal
veicolo, anche per un periodo
breve.
Si consiglia di verificare l'attivazione
della sicurezza bambini ad ogni
inserimento del contatto.
In caso di urto violento, il dispositivo
elettrico di sicurezza bambini si
disattiva automaticamente.
Un'etichetta indica la posizione della
leva e lo stato del dispositivo di
sicurezza bambini.
-

Aprire completamente la porta
superando il punto di resistenza.
-


Ribaltare la leva situata sul fianco
della porta.
SICUREZZA
5
Bambini a bordo

148
Rimorchio
Partner2VP_it_Chap06_Accessoire_ed02-2016
Per saperne di più sulle masse e
sui carichi trainabili, consultare la
rubrica 9, parte "Masse".
TRAINO DI UN RIMORCHIO, DI UNA ROULOTTE ...
Ripartizione dei carichi
Distribuire il carico nel rimorchio in
modo che gli oggetti più pesanti si
trovino il più vicino possibile all'assale
e che il peso all'estremità del
gancio non superi il valore massimo
autorizzato.
Raffreddamento
ll traino di un rimorchio in salita fa
aumentare la temperatura del liquido di
raffreddamento.Il ventilatore è azionato elettricamente
e la sua capacità di raffreddamento
non dipende quindi dal regime motore.
Inserire una marcia alta per diminuire il
regime motore e rallentare.
In ogni caso, sorvegliare la
temperatura del liquido di
raffreddamento.
Consigli per la guida
Il veicolo trainato deve essere a ruota
libera : cambio in folle.
