Peugeot Partner Tepee 2017 Užívateľská príručka (in Slovak)

79
Partner2VP_sk_Chap04_Ergonomie_ed02-2016Partner2VP_sk_Chap04_Ergonomie_ed02-2016
ZADNÁ LAVIcA
Každá časť 1/3 - 2/3 sa dá sklopiť a
následne sa vybrať.
Opierka hlavy
Zadná lavica 1/3 - 2/3 je vybavená
opierkami hlavy . Horná poloha: nadvihnite ju a posuňte
smerom hore.
Spodná poloha: zatlačte na ňu a
posuňte smerom dole.
Opierku hlavy odstránite tak, že ju
najskôr uvediete do hornej polohy,
zatlačíte na jazýček a následne ju
nadvihnete.
Opierku hlavy umiestnite späť do
pôvodnej polohy tak, že vsuniete jej
konce do otvorov v rovnakom uhle ako
je operadlo.
ERGON

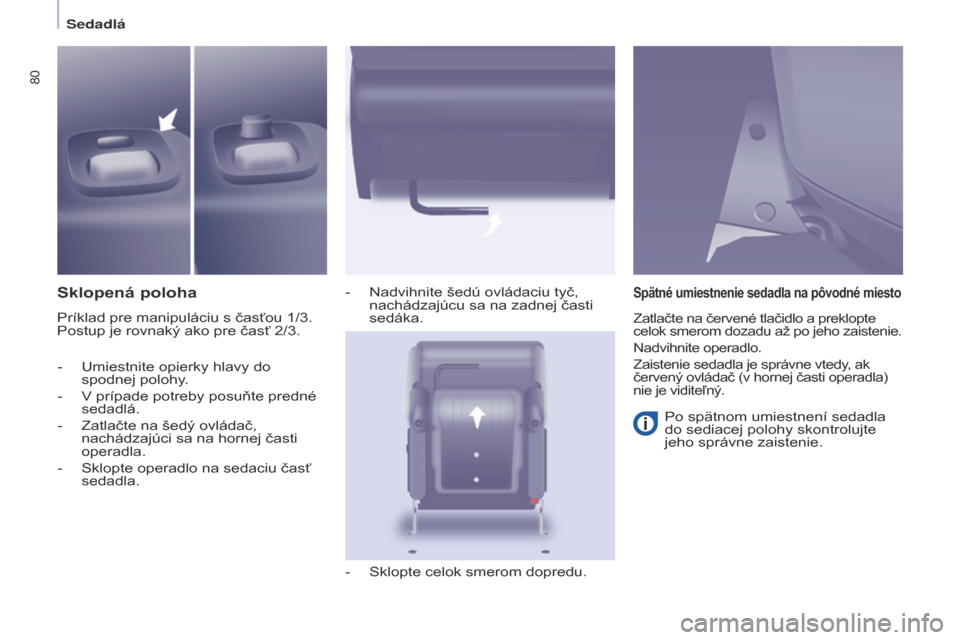

80
Partner2VP_sk_Chap04_Ergonomie_ed02-2016Partner2VP_sk_Chap04_Ergonomie_ed02-2016
Sklopená poloha
Príklad pre manipuláciu s časťou 1/3.
Postup je rovnaký ako pre časť 2/3.-

Nadvihnite šedú ovládaciu tyč,
nachádzajúcu sa na zadnej časti
sedáka.
-


Sklopte celok smerom dopredu.
Spätné umiestnenie sedadla na pôvodné miesto
Po spätnom umiestnení sedadla
do sediacej polohy skontrolujte
jeho správne zaistenie.
-

Umiestnite opierky hlavy do
spodnej polohy

.
-

V prípade potreby posuňte predné
sedadlá.
-

Zatlačte na šedý ovládač,
nachádzajúci sa na hornej časti
operadla.
-

Sklopte operadlo na sedaciu časť
sedadla.
Zatlačte na červené tlačidlo a preklopte
celok smerom dozadu až po jeho zaistenie.
Nadvihnite operadlo.
Zaistenie sedadla je správne vtedy, ak
červený ovládač (v hornej časti operadla)
nie je viditeľný.
Sedadl\341

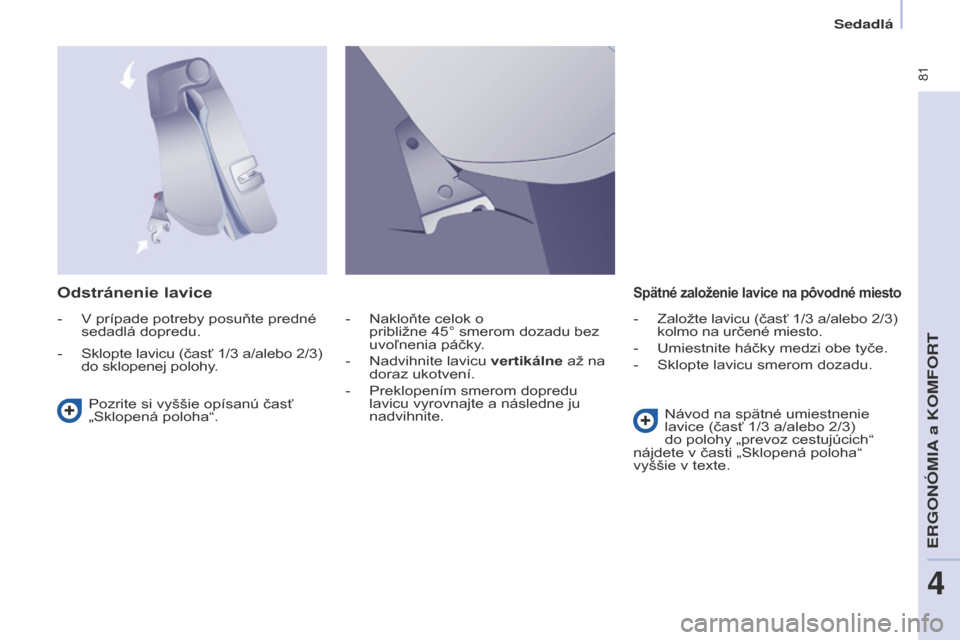

81
Partner2VP_sk_Chap04_Ergonomie_ed02-2016Partner2VP_sk_Chap04_Ergonomie_ed02-2016
Odstránenie laviceSpätné založenie lavice na pôvodné miesto
Pozrite si vyššie opísanú časť
„Sklopená poloha“.Návod na spätné umiestnenie
lavice (časť 1/3
a/alebo 2/3)
do polohy „prevoz cestujúcich“
nájdete v časti „Sklopená poloha“
vyššie v texte.
-

Nakloňte celok o
približne

45° smerom dozadu bez
uvoľnenia páčky.
-
Nadvihnite lavicu
vertikálne až na
doraz ukotvení.
- Preklopením smerom dopredu
lavicu vyrovnajte a následne ju
nadvihnite.
-

V prípade potreby posuňte predné
sedadlá dopredu.
-


Sklopte lavicu (časť 1/3
a/alebo 2/3)
do sklopenej polohy. -
Založte lavicu (časť 1/3
a/alebo 2/3)
kolmo na určené miesto.
-
Umiestnite háčky medzi obe tyče.
-

Sklopte lavicu smerom dozadu.
ERGON\323MIAa KOMFORT
4
Sedadl\341

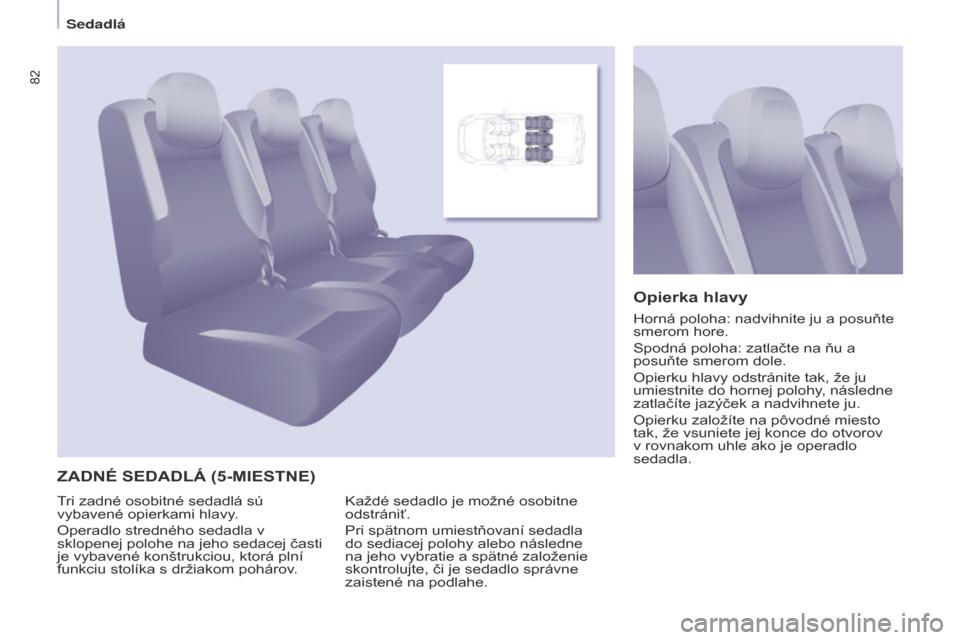

82
Partner2VP_sk_Chap04_Ergonomie_ed02-2016Partner2VP_sk_Chap04_Ergonomie_ed02-2016
ZADNÉ SEDADLÁ (5-MIESTNE)Opierka hlavy
Každé sedadlo je možné osobitne
odstrániť.
Pri spätnom umiestňovaní sedadla
do sediacej polohy alebo následne
na jeho vybratie a spätné založenie
skontrolujte, či je sedadlo správne
zaistené na podlahe.
Tri zadné osobitné sedadlá sú
vybavené opierkami hlavy.
Operadlo stredného sedadla v
sklopenej polohe na jeho sedacej časti
je vybavené konštrukciou, ktorá plní
funkciu stolíka s držiakom pohárov. Horná poloha: nadvihnite ju a posuňte
smerom hore.
Spodná poloha: zatlačte na ňu a
posuňte smerom dole.
Opierku hlavy odstránite tak, že ju
umiestnite do hornej polohy, následne
zatlačíte jazýček a nadvihnete ju.
Opierku založíte na pôvodné miesto
tak, že vsuniete jej konce do otvorov
v rovnakom uhle ako je operadlo
sedadla.
Sedadl\341

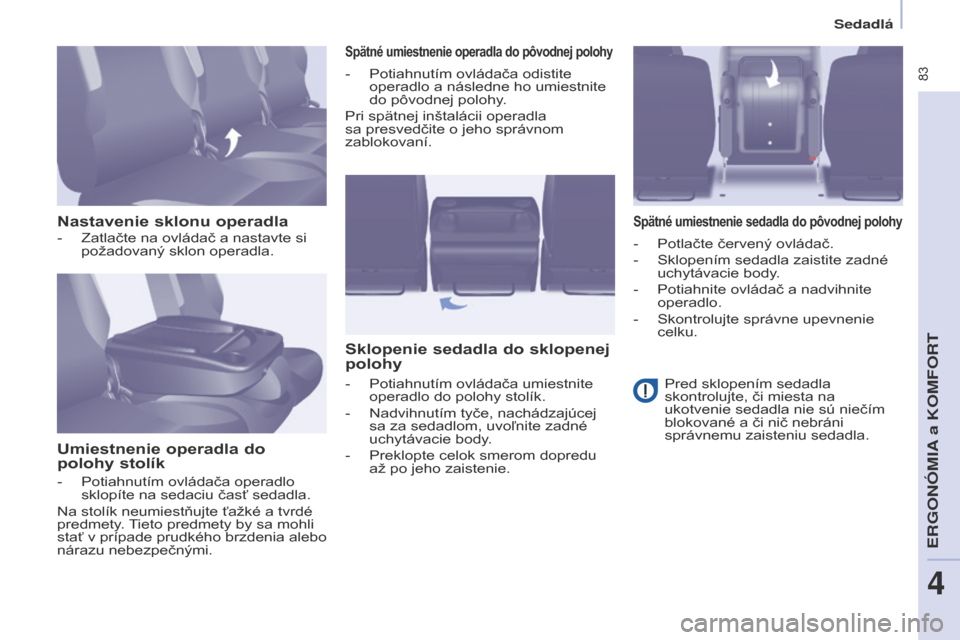

83
Partner2VP_sk_Chap04_Ergonomie_ed02-2016Partner2VP_sk_Chap04_Ergonomie_ed02-2016
Nastavenie sklonu operadlaUmiestnenie operadla do
polohy stolík
Spätné umiestnenie operadla do pôvodnej polohy
Sklopenie sedadla do sklopenej
polohy
Spätné umiestnenie sedadla do pôvodnej polohy
- Zatlačte na ovládač a nastavte si
požadovaný sklon operadla.
-

Potiahnutím ovládača operadlo
sklopíte na sedaciu časť sedadla.
Na stolík neumiestňujte ťažké a tvrdé
predmety

. Tieto predmety by sa mohli
stať v prípade prudkého brzdenia alebo
nárazu nebezpečnými. -

Potiahnutím ovládača odistite
operadlo a následne ho umiestnite
do pôvodnej polohy

.
Pri spätnej inštalácii operadla
sa presvedčite o jeho správnom
zablokovaní.
-

Potiahnutím ovládača umiestnite
operadlo do polohy stolík.
-


Nadvihnutím tyče, nachádzajúcej
sa za sedadlom, uvoľ

nite zadné
uchytávacie body.
-

Preklopte celok smerom dopredu
až po jeho zaistenie.-

Potlačte červený ovládač.
-

Sklopením sedadla zaistite zadné
uchytávacie body

.
-

Potiahnite ovládač a nadvihnite
operadlo.
-


Skontrolujte správne upevnenie
celku.Pred sklopením sedadla
skontrolujte, či miesta na
ukotvenie sedadla nie sú niečím
blokované a či nič nebráni
správnemu zaisteniu sedadla.
ERGON\323MIAa KOMFORT
4
Sedadl\341

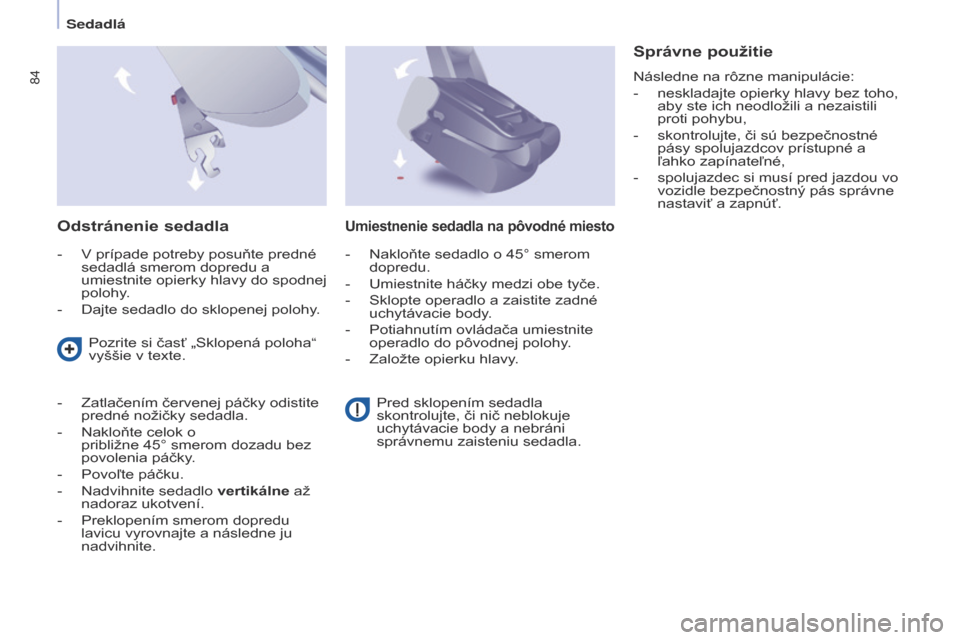

84
Partner2VP_sk_Chap04_Ergonomie_ed02-2016Partner2VP_sk_Chap04_Ergonomie_ed02-2016
Odstránenie sedadla
- V prípade potreby posuňte predné
sedadlá smerom dopredu a
umiestnite opierky hlavy do spodnej
polohy.
-

Dajte sedadlo do sklopenej polohy
.
Správne použitie
Následne na rôzne manipulácie:
-
neskladajte opierky hlavy bez toho,
aby ste ich neodložili a nezaistili
proti pohybu,
-


skontrolujte, či sú bezpečnostné
pásy spolujazdcov prístupné a
ľ

ahko zapínateľné,
-

spolujazdec si musí pred jazdou vo
vozidle bezpečnostný pás správne
nastaviť a zapnúť.
Pozrite si časť „Sklopená poloha“
vyššie v texte.
-


Zatlačením červenej páčky odistite
predné nožičky sedadla.
-


Nakloňte celok o
približne


45°

smerom dozadu bez
povolenia páčky.
-

Povoľ

te páčku.
-

Nadvihnite sedadlo

vertikálne až
nadoraz ukotvení.
-

Preklopením smerom dopredu
lavicu vyrovnajte a následne ju
nadvihnite.
Umiestnenie sedadla na pôvodné miesto
- Nakloňte sedadlo o 45° smerom
dopredu.
-

Umiestnite háčky medzi obe tyče.
-


Sklopte operadlo a zaistite zadné
uchytávacie body

.
-

Potiahnutím ovládača umiestnite
operadlo do pôvodnej polohy

.
-

Založte opierku hlavy
.
Pred sklopením sedadla
skontrolujte, či nič neblokuje
uchytávacie body a nebráni
správnemu zaisteniu sedadla.
Sedadl\341

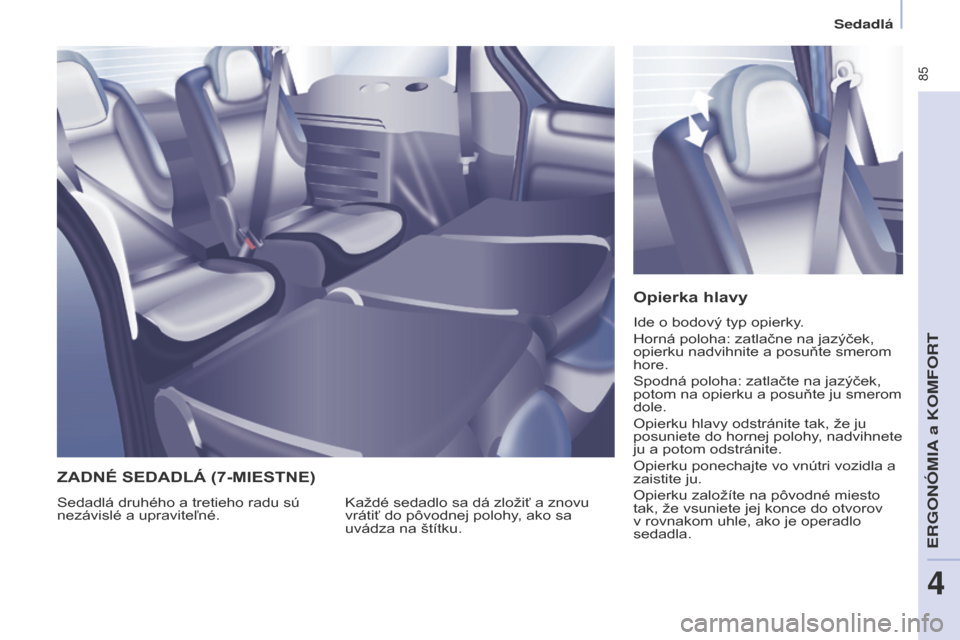

85
Partner2VP_sk_Chap04_Ergonomie_ed02-2016Partner2VP_sk_Chap04_Ergonomie_ed02-2016
Opierka hlavy
Ide o bodový typ opierky.
Horná poloha: zatlačne na jazýček,
opierku nadvihnite a posuňte smerom
hore.
Spodná poloha: zatlačte na jazýček,
potom na opierku a posuňte ju smerom
dole.
Opierku hlavy odstránite tak, že ju
posuniete do hornej polohy, nadvihnete
ju a potom odstránite.
Opierku ponechajte vo vnútri vozidla a
zaistite ju.
Opierku založíte na pôvodné miesto
tak, že vsuniete jej konce do otvorov
v rovnakom uhle, ako je operadlo
sedadla.
Každé sedadlo sa dá zložiť a znovu
vrátiť do pôvodnej polohy, ako sa
uvádza na štítku.
Sedadlá druhého a tretieho radu sú
nezávislé a upraviteľné.
ZADNÉ SEDADLÁ (7-MIESTNE)
ERGON\323MIAa KOMFORT
4
Sedadl\341

86
Partner2VP_sk_Chap04_Ergonomie_ed02-2016Partner2VP_sk_Chap04_Ergonomie_ed02-2016
Ľavé bočné sedadlo
Typy sedadiel druhého radu
Typy sedadiel tretieho radu
Stredné sedadloPravé bočné sedadlo
Pravé bočné sedadlo
Ľavé bočné sedadlo
Sedadl\341

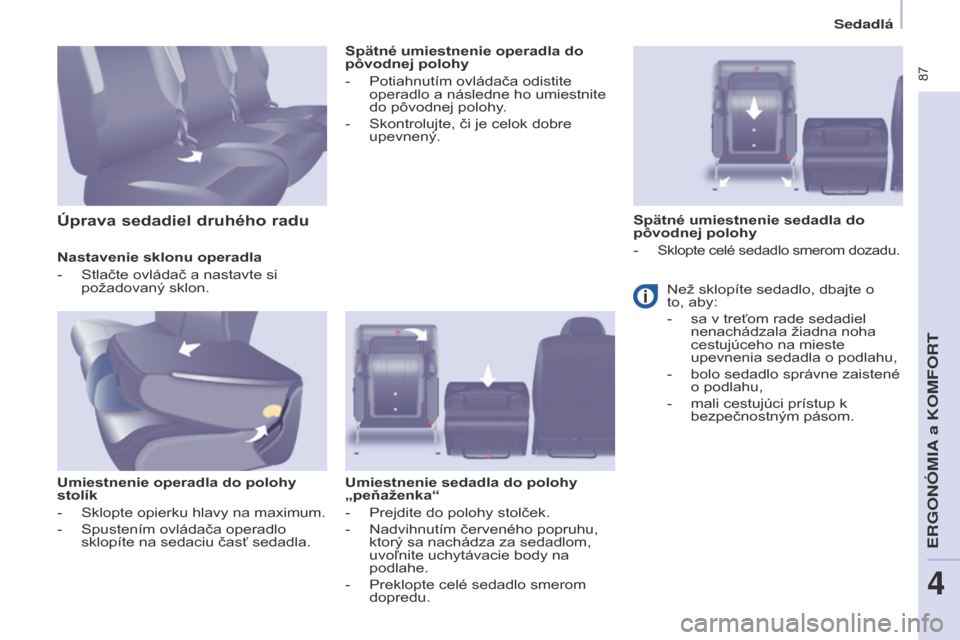

87
Partner2VP_sk_Chap04_Ergonomie_ed02-2016Partner2VP_sk_Chap04_Ergonomie_ed02-2016
Nastavenie sklonu operadla
-
Stlačte ovládač a nastavte si
požadovaný sklon.
Umiestnenie operadla do polohy
stolík
-


Sklopte opierku hlavy na maximum.
-


Spustením ovládača operadlo
sklopíte na sedaciu časť sedadla. Spätné umiestnenie operadla do
pôvodnej polohy
-


Potiahnutím ovládača odistite
operadlo a následne ho umiestnite
do pôvodnej polohy

.
-
Skontrolujte, či je celok dobre
upevnený.
Umiestnenie sedadla do polohy
„peňaženka“
-

Prejdite do polohy stolček.
-


Nadvihnutím červeného popruhu,
ktorý sa nachádza za sedadlom,
uvoľ

nite uchytávacie body na
podlahe.
-

Preklopte celé sedadlo smerom
dopredu.
Úprava sedadiel druhého raduSpätné umiestnenie sedadla do
pôvodnej polohy
-
Sklopte celé sedadlo smerom dozadu.
Než sklopíte sedadlo, dbajte o
to, aby:
-

sa v treťom rade sedadiel
nenachádzala žiadna noha
cestujúceho na mieste
upevnenia sedadla o podlahu,
-


bolo sedadlo správne zaistené
o podlahu,
-


mali cestujúci prístup k
bezpečnostným pásom.
ERGON\323MIAa KOMFORT
4
Sedadl\341

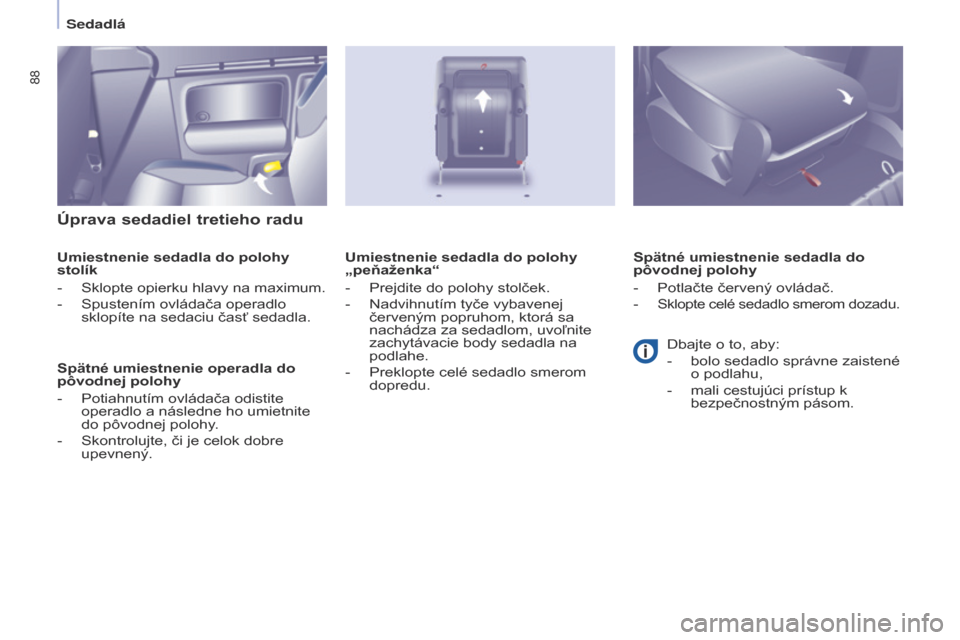

88
Partner2VP_sk_Chap04_Ergonomie_ed02-2016Partner2VP_sk_Chap04_Ergonomie_ed02-2016
Úprava sedadiel tretieho radu
Umiestnenie sedadla do polohy
stolík
-
Sklopte opierku hlavy na maximum.
-


Spustením ovládača operadlo
sklopíte na sedaciu časť sedadla.
Spätné umiestnenie operadla do
pôvodnej polohy
-


Potiahnutím ovládača odistite
operadlo a následne ho umietnite
do pôvodnej polohy

.
-

Skontrolujte, či je celok dobre
upevnený. Spätné umiestnenie sedadla do
pôvodnej polohy
-


Potlačte červený ovládač.
-


Sklopte celé sedadlo smerom dozadu.
Umiestnenie sedadla do polohy
„peňaženka“
-
Prejdite do polohy stolček.
-


Nadvihnutím tyče vybavenej
červeným popruhom, ktorá sa
nachádza za sedadlom, uvoľ

nite
zachytávacie body sedadla na
podlahe.
-

Preklopte celé sedadlo smerom
dopredu. Dbajte o to, aby:
-


bolo sedadlo správne zaistené
o podlahu,
-


mali cestujúci prístup k
bezpečnostným pásom.
Sedadl\341
