Peugeot Partner VP 2002.5 Handleiding (in Dutch)

23-12-2002
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringenkast dashboard Draai de schroeven een kwart omwenteling met een muntstuk losen verwijder de afdekplaat om bij dezekeringen te komen. De reservezekeringen en de tang B
zijn aangebracht aan de binnenkant van het deksel A.
PRAKTISCHE INFORMATIE 103
Verwijderen en plaatsen van een zekering
Voordat een zekering wordt vervangen, moet eerst de oorzaak van de storing opgespoord en verholpen worden. De nummers van de zekeringen zijn aange-geven op de zekeringenkast. Gebruik de tang
B.
Vervang een defecte zekering (stroomsterkte vermeld op zekering) altijd door een zekering met dezelfde stroomsterkte.
Goed Klem B
Defect

23-12-2002
PRAKTISCHE INFORMATIE105

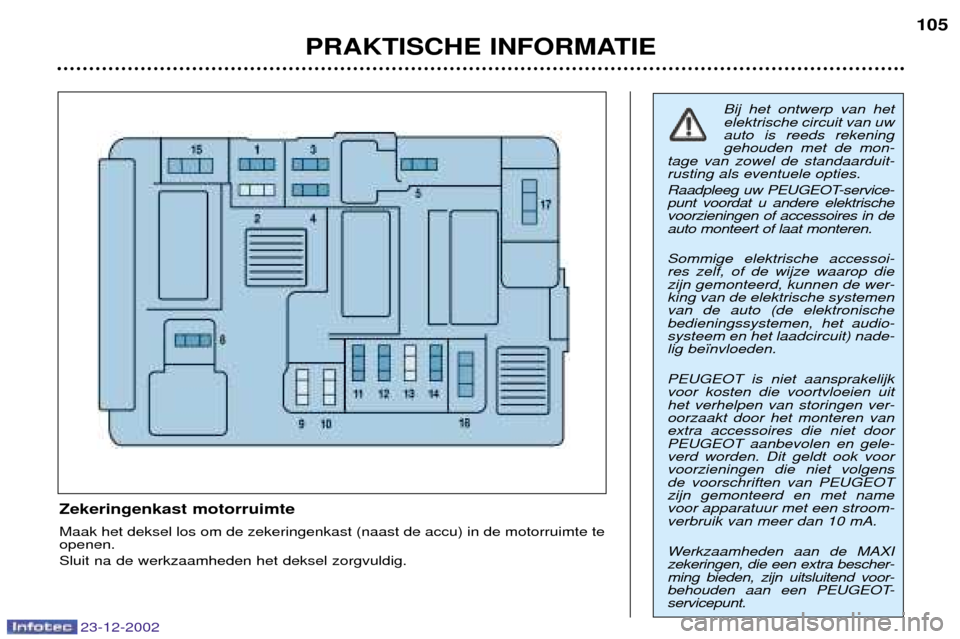

Zekeringenkast motorruimte Maak het deksel los om de zekeringenkast (naast de accu) in de motorruimte te openen. Sluit na de werkzaamheden het deksel zorgvuldig.
Bij het ontwerp van het elektrische circuit van uwauto is reeds rekeninggehouden met de mon-
tage van zowel de standaarduit-rusting als eventuele opties.
Raadpleeg uw PEUGEOT-service- punt voordat u andere elektrischevoorzieningen of accessoires in deauto monteert of laat monteren. Sommige elektrische accessoi- res zelf, of de wijze waarop diezijn gemonteerd, kunnen de wer-king van de elektrische systemenvan de auto (de elektronischebedieningssystemen, het audio-systeem en het laadcircuit) nade-lig be•nvloeden. PEUGEOT is niet aansprakelijk voor kosten die voortvloeien uithet verhelpen van storingen ver-oorzaakt door het monteren vanextra accessoires die niet doorPEUGEOT aanbevolen en gele-verd worden. Dit geldt ook voorvoorzieningen die niet volgensde voorschriften van PEUGEOTzijn gemonteerd en met namevoor apparatuur met een stroom-verbruik van meer dan 10 mA.
Werkzaamheden aan de MAXI zekeringen, die een extra bescher-ming bieden, zijn uitsluitend voor-
behouden aan een PEUGEOT-servicepunt.

23-12-2002
PRAKTISCHE INFORMATIE
106

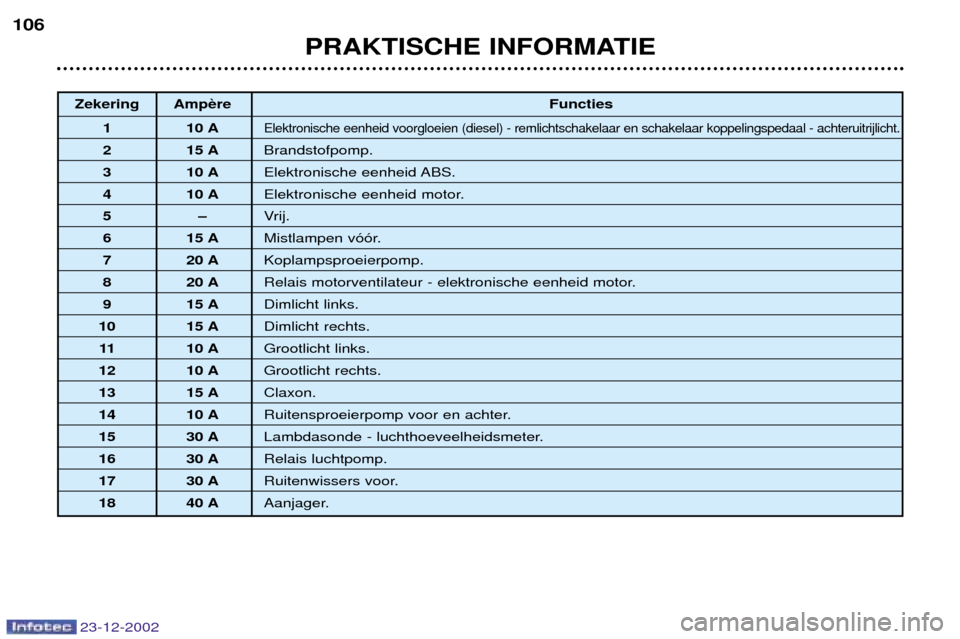

Zekering Amp
Functies
1 10 A
Elektronische eenheid voorgloeien (diesel) - remlichtschakelaar en schakelaar koppelingspedaal - achteruitrijlicht.
2 15 A Brandstofpomp.
3 10 A Elektronische eenheid ABS.
4 10 A Elektronische eenheid motor.
5Ð Vrij.
6 15 A Mistlampen v——r.
7 20 A Koplampsproeierpomp.
8 20 A Relais motorventilateur - elektronische eenheid motor.
9 15 A Dimlicht links.
10 15 A Dimlicht rechts.
11 10 A Grootlicht links.
12 10 A Grootlicht rechts.
13 15 A Claxon.
14 10 A Ruitensproeierpomp voor en achter.
15 30 A Lambdasonde - luchthoeveelheidsmeter.
16 30 A Relais luchtpomp.
17 30 A Ruitenwissers voor.
18 40 A Aanjager.

23-12-2002
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringenkast dashboard Draai de schroeven een kwart omwenteling met een muntstuk losen verwijder de afdekplaat om bij dezekeringen te komen. De reservezekeringen en de tang B
zijn aangebracht aan de binnenkant van het deksel A.
PRAKTISCHE INFORMATIE 103
Verwijderen en plaatsen van een zekering
Voordat een zekering wordt vervangen, moet eerst de oorzaak van de storing opgespoord en verholpen worden. De nummers van de zekeringen zijn aange-geven op de zekeringenkast. Gebruik de tang
B.
Vervang een defecte zekering (stroomsterkte vermeld op zekering) altijd door een zekering met dezelfde stroomsterkte.
Goed Klem B
Defect

23-12-2002
Zekering AmpFuncties
11 5A Ruitenwisser achter (achterdeuren) - 12 V-aansluitingen achter.
4 20 A Multifunctioneel display - instrumentenpaneel - autoradio - stuurkolomschakelaars.
5 15 A Sirene alarm.
6 10 A Diagnosestekker.
7 15 A Alarmsysteem.
9 30 A Stoelverwarming - ventilator multifunctioneel dak.
10 40 A Achterruit- en buitenspiegelverwarming.
11 15 A Ruitenwisser achter (achterklep).
12 30 A Elektrisch bediende ruiten v——r - schuif-/kanteldak.
14 10 A Servicecentrale motor - stuurkolomschakelaars - regensensor.
15 15 A Instrumentenpaneel - multifunctioneel display - autoradio.
16 30 A Bediening centrale portiervergrendeling.
20 10 A Remlicht rechts.
21 15 A Remlicht links.
22 20 A Plafonnier v——r - kaartleeslampje - aansteker - 12 V-aansluiting voor - elektrisch bediende spiegels.
PRAKTISCHE INFORMATIE
104

23-12-2002
PRAKTISCHE INFORMATIE107
ACCU Laden met behulp van een acculader:
Ð maak de accupoolklemmen los,
Ð volg de aanwijzingen van de fabrikant op de acculader,
Ð sluit de accukabels weer aan, te beginnen met de (Ð) kabel,
Ð controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijn
met een (witte of groene) oxidatielaag, neem dan de accukabels los en reinig de polen en de klemmen.
Starten met een hulpaccu:
Ð sluit eerst de rode kabel aan op de (+) polen van de beide accu's,
Ð sluit de groene of zwarte kabel op de (Ð) pool van de hulpaccu aan,
Ð sluit het andere uiteinde van de groene of zwarte kabel op een zo ver moge- lijk van de accu verwijderd massapunt van de te starten auto aan.
Stel de startmotor in werking en start de motor.
Wacht tot de motor stationair draait en neem dan de kabels los.
Ð Maak de accupoolklemmen niet los bij draaiende motor.
Ð Laad de accu niet op zonder de accukabels los te nemen.
Ð Zet, elke keer nadat de accukabels weer zijn aangesloten, het contact AAN en wacht 1 minuut alvorens de motor te starten, zodat de elektronische systemen ge•nitialiseerd kunnen worden.
Raadpleeg uw PEUGEOT-servicepunt als er zich na deze hande-ling toch nog problemen voordoen. Als de accu ontladenis, kan de motor nietgestart worden.
Het is raadzaam de accu los te koppelen als uw auto langer dan een
maand buiten gebruik is.
ECO-MODE Nadat de motor is afgezet, als het contact in de stand accessoiresstaat, wordt een aantal elektrischevoorzieningen (ruitenwissers, ruit-bediening, plafonniers, autoradio,enz.) na een half uur automatischuitgeschakeld, om te voorkomendat de accu ontladen raakt. Op dat moment verschijnt de mel- ding "Eco-mode actief" op het mul-
tifunctionele display.

23-12-2002
AUTORADIO MONTEREN Uw auto is af fabriek voorzien van:
Ð dakantenne,
Ð coaxiale antennekabel,
Ð basisontstoring,
Ð bedrading voor luidsprekers v——r,
Ð bedrading voor luidsprekers ach-ter en tweeters,

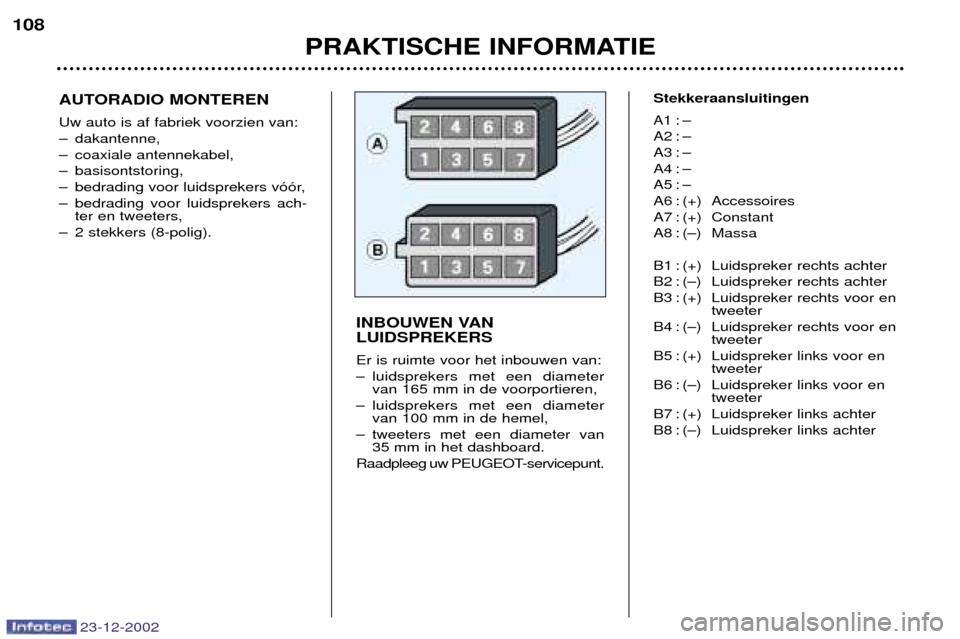

Ð 2 stekkers (8-polig). Stekkeraansluitingen
A1:Ð
A2 : Ð
A3 : Ð
A4 : Ð
A5 : Ð
A6 : (+) Accessoires
A7 : (+) Constant
A8 : (Ð) Massa
B1 : (+) Luidspreker rechts achter
B2 : (Ð) Luidspreker rechts achter
B3 : (+) Luidspreker rechts voor en tweeter
B4 : (Ð) Luidspreker rechts voor en tweeter
B5 : (+) Luidspreker links voor en tweeter
B6 : (Ð) Luidspreker links voor en tweeter
B7 : (+) Luidspreker links achter
B8 : (Ð) Luidspreker links achter
INBOUWEN VAN LUIDSPREKERS Er is ruimte voor het inbouwen van:
Ð luidsprekers met een diameter
van 165 mm in de voorportieren,
Ð luidsprekers met een diameter van 100 mm in de hemel,
Ð tweeters met een diameter van 35 mm in het dashboard.
Raadpleeg uw PEUGEOT-servicepunt.
PRAKTISCHE INFORMATIE
108

23-12-2002
PRAKTISCHE INFORMATIE109

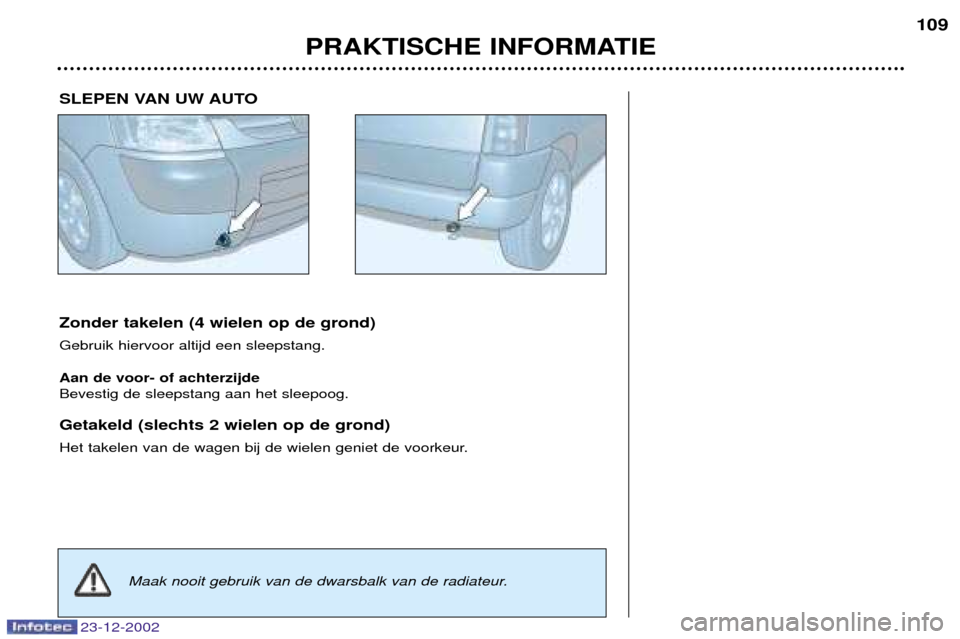

Zonder takelen (4 wielen op de grond) Gebruik hiervoor altijd een sleepstang. Aan de voor- of achterzijde Bevestig de sleepstang aan het sleepoog. Getakeld (slechts 2 wielen op de grond)
Het takelen van de wagen bij de wielen geniet de voorkeur.
SLEPEN VAN UW AUTO
Maak nooit gebruik van de dwarsbalk van de radiateur.

23-12-2002
TREKKEN VAN EEN AANHANGER Gebruik uitsluitend een door
PEUGEOT goedgekeurde trek-haak. Laat een trekhaak alleen
door een PEUGEOT-servicepuntmonteren. Uw auto is hoofdzakelijk bedoeld voor het vervoer van personen enbagage, maar is tevens geschikt
voor het trekken van een aanhanger. Het rijden met een aanhanger heeft veel invloed op het rijgedrag van deauto en vergt daarom extra aan-
dacht van de bestuurder. Door een geringere luchtdichtheid nemen de prestaties van de motor afals men op grotere hoogte boven de
zeespiegel komt. Trek boven de
1000 m 10 % van het maximumaanhangergewicht af en herhaal ditvoor elke volgende 1000 m.Adviezen Gewichtsverdeling:
verdeel het
gewicht in de caravan/aanhanger gelijkmatig en houd u aan de toege-stane kogeldruk. Koeling: het trekken van een aan-
hanger op een helling veroorzaakt
een hogere koelvloeistoftemperatuur.De koelventilator wordt elektrischbediend en is niet afhankelijk van hetmotortoerental. Gebruik daarom een zo hoog moge- lijke versnelling om het toerental tebeperken en pas uw snelheid aan. Het maximum aanhangergewicht is afhankelijk van het hellingspercen-tage en de temperatuur van de bui-tenlucht. Let in elk geval goed op de aanwij-zing van de koelvloeistoftempera-
tuurmeter. Als het verklikkerlampje van de koel- vloeistoftemperatuur gaat branden,stop dan zo snel mogelijk en zet demotor af. Banden:
controleer de banden-
spanning van de auto en de aan- hanger en breng deze indien nodigop de juiste waarde. Remmen: het trekken van een aan-
hanger vergroot de remweg.
Verlichting: controleer de verlich-
ting van de aanhanger.Zijwind: houd er rekening mee dat
de zijwindgevoeligheid van de auto groter is.
PRAKTISCHE INFORMATIE
110

23-12-2002
PRAKTISCHE INFORMATIE111

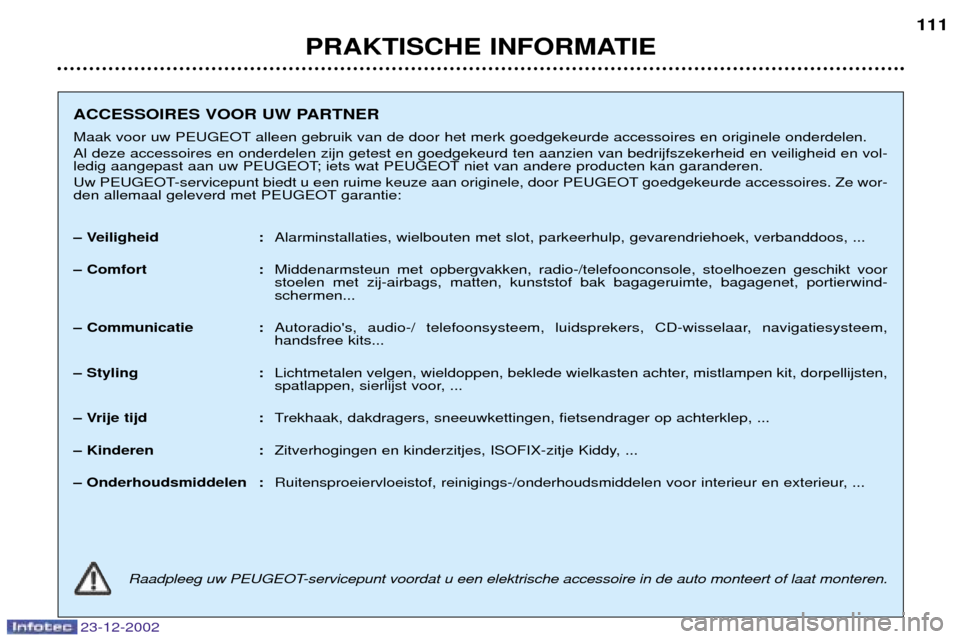

ACCESSOIRES VOOR UW PARTNER
Maak voor uw PEUGEOT alleen gebruik van de door het merk goedgekeurde accessoires en originele onderdelen. Al deze accessoires en onderdelen zijn getest en goedgekeurd ten aanzien van bedrijfszekerheid en veiligheid en vol-
ledig aangepast aan uw PEUGEOT; iets wat PEUGEOT niet van andere producten kan garanderen.
Uw PEUGEOT-servicepunt biedt u een ruime keuze aan originele, door PEUGEOT goedgekeurde accessoires. Ze wor-
den allemaal geleverd met PEUGEOT garantie:
Ð Veiligheid : Alarminstallaties, wielbouten met slot, parkeerhulp, gevarendriehoek, verbanddoos, ...
Ð Comfort : Middenarmsteun met opbergvakken, radio-/telefoonconsole, stoelhoezen geschikt voor stoelen met zij-airbags, matten, kunststof bak bagageruimte, bagagenet, portierwind-schermen...
Ð Communicatie : Autoradio's, audio-/ telefoonsysteem, luidsprekers, CD-wisselaar, navigatiesysteem,handsfree kits...
Ð Styling : Lichtmetalen velgen, wieldoppen, beklede wielkasten achter, mistlampen kit, dorpellijsten,
spatlappen, sierlijst voor, ...
Ð Vrije tijd : Trekhaak, dakdragers, sneeuwkettingen, fietsendrager op achterklep, ...
Ð Kinderen : Zitverhogingen en kinderzitjes, ISOFIX-zitje Kiddy, ...
Ð Onderhoudsmiddelen : Ruitensproeiervloeistof, reinigings-/onderhoudsmiddelen voor interieur en exterieur, ...
Raadpleeg uw PEUGEOT-servicepunt voordat u een elektrische accessoire in de auto monteert of laat monteren.
