Peugeot Partner VP 2002.5 Handleiding (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2002.5, Model line: Partner VP, Model: Peugeot Partner VP 2002.5Pages: 127, PDF Size: 1.62 MB
Page 1 of 127
UW PARTNER IN EEN OOGOPSLAG1
Blz.
Stoelen, achterbank 54 - 60
Schakelaars op stuurkolom 72 - 73
Instrumentenpaneel 28
Verwarming, airconditioning 50 - 53
Buitenspiegels 75
Blz.
Controles 94 - 95
Toegang tot de auto 65 - 70
Brandstofvuldop 71
Lampen vervangen 99 - 102
Wiel verwisselen 96 - 98
In dit boekje worden alle mogelijke uitrustingen beschreven. Afhankelijk van de uitvoering en van de specifieke uitrustingen per land waarvoor de auto bestemd is, kan voor iedere geleverde auto slechtseen gedeelte van alle uitrustingen van toepassing zijn.
23-12-2002
Page 2 of 127
23-12-2002
2UW PARTNER IN EEN OOGOPSLAG
Page 3 of 127
23-12-2002
3UW PARTNER IN EEN OOGOPSLAG

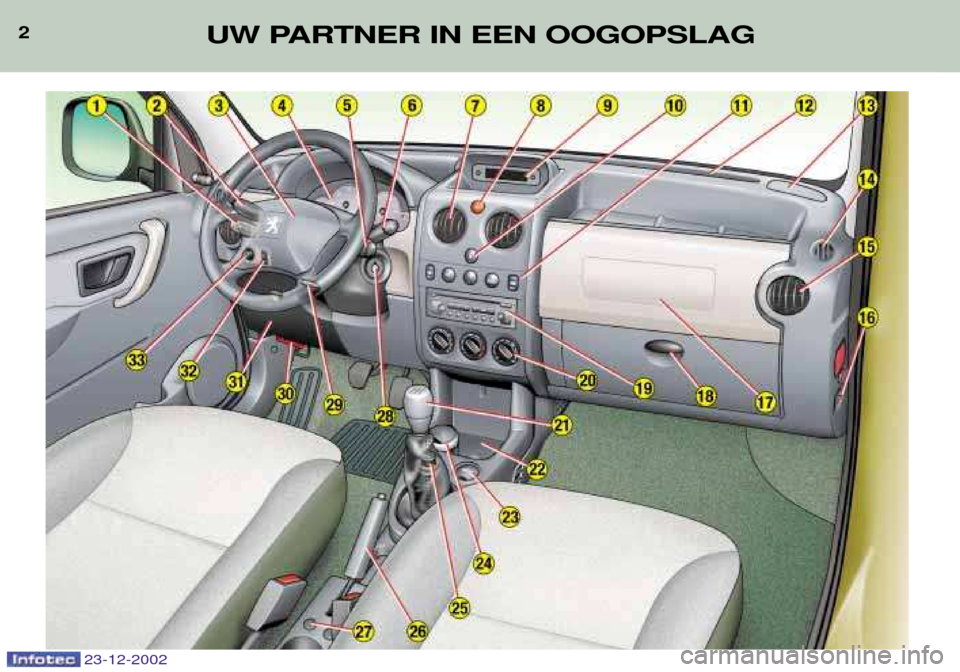

1 -Schakelaar snelheidsrege-
laar.
2 - Licht-/richtingaanwijzerscha-
kelaar.
3 - Airbag bestuurder. Claxon.
4 - Instrumentenpaneel.
5 - Stuurkolomschakelaarautoradio.
6 - Schakelaarruitenwissers/-sproeiers.
7 - Middelste verstelbare roosters verwarming/ventilatie.
8 - Schakelaaralarmknipperlichten.
9 - Multifunctioneel display ofklokje.
10 - Schakelaar centralevergrendeling.
11 - Schakelaars:Ð Elektrisch bediende ruiten.
Ð Zijruitontwaseming achter.Ð Airconditioning. 12 -
Voorruitontwaseming.
13 - Luidspreker (tweeter).
14 - Zijruitontwaseming.
15 - Verstelbaar zijventilatieroos- ter verwarming/ventilatie.
16 - Uitschakeling airbag aanpassagierszijde*.
17 - Bovenste dashboardkastjeof airbag passagierszijde.
18 - Onderste dashboardkastje.
19 - Autoradio RB3 of RD3.
20 - Bediening verwarming/air-conditioning.
21 - Versnellingshendel.
22 - Opbergvak.
23 - 12 V-aansluiting.
24 - Uitneembare asbak. 25 -
Aansteker.
26 - Handrem.
27 - Schakelaar stoelverwarming.
28 - Stuur-/contactslot.
29 - Stuurwielverstelling.
30 - Hendelmotorkapontgrendeling.
31 - Zekeringenkast.
32 - Koplampverstelling.
33 - Schakelaar elektrischbediende buitenspiegelpassagierszijde.
* Volgens land van bestemming.
Page 4 of 127
23-12-2002
4DE SLEUTELS Met de sleutels kunnen de sloten van zowel de portieren, de brand-stofvuldop, de uitschakeling vande airbag aan de passagierszijdeen het contactslot wordenbediend. Centrale vergrendeling
Met behulp van de sleutel in het slot van de voorportieren kunnende portieren, de schuifdeuren ende achterdeuren/-klep wordenver- en ontgrendeld. Als ŽŽn van de portieren, de schuifdeuren of de achterdeuren/-klep is geopend, werkt de centralevergrendeling niet. Met de afstandsbediening kun- nen dezelfde functies wordenuitgevoerd. De afstandsbediening
Vergrendelen
Druk op de knop
Aom de auto te
vergrendelen. Dit wordt bevestigd door het gedurende ongeveer tweeseconden branden van de rich-tingaanwijzers. Ontgrendelen
Druk op de knop Bom de auto te
ontgrendelen. Dit wordt beves- tigd door het snel knipperen vande richtingaanwijzers. Lokaliseren van de auto Als de auto is vergrendeld, kan deze op een parkeerplaats wor-den gelokaliseerd: druk op de knop Aen gedu-
rende enkele seconden gaan de plafonniers branden en derichtingaanwijzers knipperen. STARTEN
STOP (S): Het contact is afgezet. Stand accessoires (A):
Het
contact is afgezet, maar de accessoires functioneren wel. Stand aan (M): Het contact staat aan. Stand starten (D): De startmotor wordt in werking gezet.
62
UW PARTNER IN EEN OOGOPSLAG
Page 5 of 127
23-12-2002
Auto's met mistachter- licht (ring B)
Draai de ring 1 stand naar voren. Auto's met mistlam-pen v——r en mistach-terlicht (ring B)
Mistlampen v——r (ring 1 standnaar voren). Mistlampen v——r en mistachter- licht (ring 2 standen naar voren). Uitschakelen: draai de ring naar achteren.
SCHAKELAARS OP STUURKOLOM VERLICHTING
Verlichting v——r en achter (ring A)
Lichten uit Parkeerlichten
Dimlicht/Grootlicht
5UW PARTNER IN EEN OOGOPSLAG
72
RUITENWISSERS V——r 2Hoge snelheid (zware neerslag).
1 Normale snelheid(normale neerslag).
I Intervalstand.
0 Uit.
EŽn keer wissen.
Ruitensproeier: Trek dehendel naar u toe. Achter
Uit Interval Ruitens- proeier
73
Page 6 of 127
6UW PARTNER IN EEN OOGOPSLAG
VOORSTOELEN Bestuurders- en passagiersstoel1. Hoogteverstelling van dehoofdsteun.
Ga nooit rijden als dehoofdsteunen zijn verwij-derd.
2. Verstelling van de hoek van derugleuning.
3. Verstelling in de lengterichting.
4. Opberglade (passagiersstoel).
5. Toegang tot de achterbank.
54
23-12-2002
Page 7 of 127
7UW PARTNER IN EEN OOGOPSLAG
AIRBAGS De airbags zijn speciaal ontwor- pen voor een betere veiligheidvan de inzittenden bij ernstigeaanrijdingen: ze vormen eenaanvulling op de werking van deveiligheidsgordels met pyrotech-nische gordelspanners. Airbags voor Deze zijn voor de bestuurder in het midden van het stuurwiel envoor de passagier in het dash-board aangebracht. Ze wordentegelijkertijd geactiveerd, behalveals de airbag aan passagierszijdeis uitgeschakeld.
Voorzorgsmaatregelen met betrekking tot de airbag aanpassagierszijde ➜Schakel de airbag uit als u een
kinderzitje met de rug in de rij- richting op de voorstoelplaatst.
➜ Schakel de airbag in als er een
passagier op de voorstoel zit. Uitschakelen airbag aan passagierszijde* ➜
Steek, als het contact is
afgezet, de sleutel in de schakelaar 1en draai deze in
de stand "OFF".
Zet, zodra u het kinderzitje verwij-dert, de schakelaar in de stand"ON" om de airbag weer in te
schakelen. Controle van werking
Als de airbag aan passa-gierszijde is uitgeschakeld(schakelaar in de stand"OFF"), zal bij het aanzet-
ten van het contact (2 e
stand van
de sleutel) het verklikkerlampjegaan branden.
Het verklikkerlampje blijft bran- den zolang de airbag aan passa-gierszijde is uitgeschakeld. Zijairbags* De zijairbags zijn ge•ntegreerd in de rugleuning van de voorstoelenaan de zijde van de portieren. Ze worden aan de zijde waar de aanrijding plaatsvindt opgeblazen. *
Volgens land van bestemming.8788
23-12-2002
Page 8 of 127
23-12-2002
8
ELEKTRISCH BEDIENBARE RUITEN 1. Schakelaar ruitbediening aan bestuurderszijde. 2. Schakelaar ruitbediening aan passagierszijde. Handbediening: ➜Druk op de schakelaar. De ruit stopt zodra de schakelaar wordt losgelaten.
Automatische bediening (bestuurderszijde): ➜ Houd de schakelaar enige tijd ingedrukt. De ruit opent of sluit volledig.
➜Beweeg de knop 3in de 4 richtingen om de spiegel af te stellen.
Elektrisch bedienbare buitenspiegel aan passagierszijde ➜ Beweeg de schakelaar 4vanaf de bestuurdersstoel in de 4 richtingen om de spiegel af te stellen.
8UW PARTNER IN EEN OOGOPSLAG
BUITENSPIEGELS
74 75
Page 9 of 127
99
STUURWIEL IN HOOGTE VERSTELLEN ➜ Druk, bij stilstaande auto, de hendel Anaar voren om het
stuurwiel te ontgrendelen.
➜ Verstel het stuurwiel in hoogte.
➜ Vergrendel het stuurwiel door
de hendel Avolledig naar u
toe te trekken.
SNELHEIDSREGELAAR Met behulp van de snelheidsre- gelaar kan de bestuurder meteen constante snelheid rijdenzonder gas te hoeven geven of teremmen ongeacht het profiel vande weg. Deze voorziening werkt alleen bij snelheden boven ongeveer
40 km/h in de 4 e
of 5 e
versnelling.
Inschakelen ➜ Draai de knop 1in de stand
ON .
U kunt nu een snelheid instellen. ➜ Draai de knop 1in de stand
OFF om het systeem uit te
schakelen.
Instellen van de snelheid Druk op de schakelaar 2of 3
zodra de gewenste snelheid is bereikt. De snelheid is nu in hetgeheugen opgeslagen en zalautomatisch worden aangehouden. Ingestelde snelheid uitschakelen Als u het rijden met de ingestelde snelheid wilt onderbreken: ➜ Druk op de toets 4of trap het
rem- of koppelingspedaal in.
Ingestelde snelheid opnieuw oproepen Druk, na het uitschakelen van de ingestelde snelheid, op de toets4 . De auto neemt de laatst inge-
stelde snelheid weer aan. Ingestelde snelheid annuleren ➜ Draai de knop 1in de
stand OFFof zet het
contact uit.
86
77
UW PARTNER IN EEN OOGOPSLAG
23-12-2002
Page 10 of 127
10UW PARTNER IN EEN OOGOPSLAG
23-12-2002
VERWARMING
Nr. Symbool Functie
Regeling luchtopbrengst.
1
Regelingluchtopbrengst en
luchttoevoer.
2 3
Regeling luchtverdeling.
4 Regeling
temperatuur.
50
