Peugeot Partner VP 2002.5 Návod k obsluze (in Czech)
Manufacturer: PEUGEOT, Model Year: 2002.5, Model line: Partner VP, Model: Peugeot Partner VP 2002.5Pages: 127, velikost PDF: 1.94 MB
Page 1 of 127
23-12-2002
VÁŠ PEUGEOT PARTNER VE ZKRATCE1
Strany
Sedadla, lavice 54 - 60
Ovladače u volantu 72 - 73
Přístrojová deska 28
Topení, klimatizace 50 - 53
Zpětná zrcátka 75
Strany
Kontroly 94 - 95
Otevírání 65 - 70
Klapka uzávěru palivové nádrže71
Výměna žárovky 99 - 102
Výměna kola 96 - 98
Ka žd ý model m ůže m’t pouze č‡st z p ř’slu šenstv’ popisovanŽho v tŽto p ř’ru čce, v z‡vislosti na œrovni jeho
vybaven’ a na charakteristik‡ch specifick ých pro zemi, ve kterŽ je prod‡v‡n.
Page 2 of 127
23-12-2002
2VÁŠ PEUGEOT PARTNER VE ZKRATCE
Page 3 of 127
23-12-2002
3
VÁŠ PEUGEOT PARTNER VE ZKRATCE

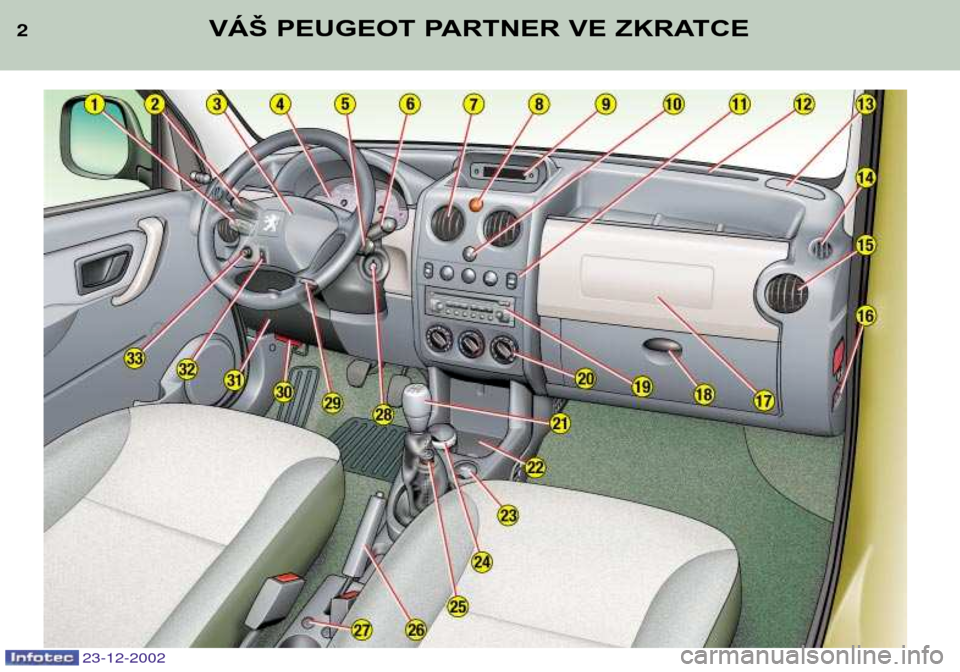

1 - Ovladač regulátoru rychlosti.
2 - Ovladače vnějšího osvětlení
a směrových světel.
3 - Nafukovací vak "airbag" řidiče.
Zvukové výstražné zařízení(klakson).
4 - Přístrojová deska.
5 - Ovladač autorádia
pod volantem.
6 - Ovladače stěračů a ostřikovačů.
7 - Střední směrovatelné výstupy
topení a větrání.
8 - Tlačítko výstražných světel.
9 - Vícefunkční obrazovka nebo
hodiny.
10 - Tlačítko centrálníhozamykání.
11 - Ovladače:
- Elektrické ovládání oken.
- Odmrazování oken zadních
dveří.
- Klimatizace. 12 -
Trysky pro odmrazování
čelního skla.
13 - Výškový reproduktor.
14 - Trysky pro odmrazování
dveřního okna.
15 - Boční směrovatelné výstupy
topení a větrání.
16 - Ovladač neutralizace
nafukovacího vaku
"airbagu" spolujezdce*.
17 - Horní odkládací skřínka
nebo nafukovací vak
"airbag" spolujezdce.
18 - Spodní odkládací skřínka.
19 - Autorádio RB3 nebo RD3.
20 - Ovladače topení a klimatizace.
21 - Řadicí páka.
22 - Odkládací prostor.
23 - Zásuvka 12 V pro doplňky.
24 - Vyjímatelný popelník. 25 -
Zapalovač cigaret.
26 - Ruční (parkovací) brzda.
27 - Ovladač vyhřívání sedadel.
28 - Zámek řízení a spínací
skřínka.
29 - Ovladač seřizování volantu.
30 - Ovladač otevírání kapoty.
31 - Pojistková skřínka.
32 - Seřizování sklonu světlometů.
33 - Elektrický ovladač zpětného
zrcátka spolujezdce.
* Podle země prodeje.
Page 4 of 127
23-12-2002
4KLÍČE Kl’čem je mo žnŽ samostatn ě
odemknout a zamknout dve ře a
uz‡v ěr palivovŽ n‡dr že. Slou ží
rovněž k přepínání ovladače
neutralizace nafukovac’ho vaku " airbagu "spolujezdce a k
zapínání zapalov‡n’
.
Centrální zamykání
Prostřednictvím zámku předních
dveří je možné klíčem zamknout
a odemknout současně boční a
zadní výklopné dveře.
Jestliže jsou jedny z bočních dveří
otevřené nebo jsou otevřené
zadní výklopné dveře, nedojde k
centrálnímu uzamknutí.
Dálkový ovladač zajišťuje stejné
funkce, ale nadálku. Dálkový ovladač Zamykání
Jedno stisknutí tlačítka
Adá
povel k zamknutí vozidla.
Zamknutí je potvrzeno rozsvícením
směrových světel na přibližně dvě
sekundy. Odemykání
Jedno stisknutí tlačítka Bdá
povel k odemknutí vozidla.
Odemknutí je potvrzeno rychlým
zablikáním směrových světel.
Nalezení zaparkovaného vozidla Pro nalezení zamknutého vozidla
na parkovišti: stiskněte tlačítko A, stropní
světla se rozsvítí a směrová
světla blikají po dobu několikasekund. STARTOVÁNÍ
Poloha STOP (S):
zapalování je vypnuté.
Poloha Příslušenství (A):
zapa-
lování je vypnuté, ale elektrické
příslušenství může být v provozu.
Poloha Jízda (M):
zapalování je zapnuté.
Poloha Startování (D):
zapnutí startéru.
62
VÁŠ PEUGEOT PARTNER VE ZKRATCE
Page 5 of 127
23-12-2002
Vozidla vybavená
zadním světlem do
mlhy (prstenec B)
Otočte prstenec jednou směremdopředu. Vozidla vybavená
předními světlomety do
mlhy a zadním světlem
do mlhy (prstenec B)
Přední světlomety do mlhy
(1. otočení prstence směremdopředu).
Přední světlomety do mlhy a
zadní světlo do mlhy (2. otočení
prstence směrem dopředu).
Vypnutí: otočení prstence směrem dozadu.
OVLADAČE U VOLANTU OSVĚTLENÍ
Přední a zadní světla (prstenec A)
Světla zhasnutá
Obrysová světlaPotkávací světla /
dálková světla
5
VÁŠ PEUGEOT PARTNER VE ZKRATCE
72
STĚRAČE Vpředu 2 Rychlé stírání (silný déšť).
1 Normální stírání
(mírný déšť) .
I Přerušované stírání .
0 Vypnuto .
Jedno setření.
Ostřikování: přitáhněte
ovladač směrem ksobě. Vzadu
Vypnuto Přerušované Ostřikování
stírání
73
Page 6 of 127
23-12-2002
6VÁŠ PEUGEOT PARTNER VE ZKRATCE
PŘEDNÍ SEDADLA
Sedadlo řidiče a spolujezdce 1 – Seřizování výšky opěrky hlavy.
Nikdy nejezděte s vynda-
nými opěrkami hlavy.
2 – Seřizování sklonu opěradla.
3 – Seřizování vzdálenosti.
4 – Úložná zásuvka (spolujezdec).
5 – Přístup k zadním místům.
54
Page 7 of 127
7
VÁŠ PEUGEOT PARTNER VE ZKRATCE
NAFUKOVACÍ VAKY "AIRBAGY"
Nafukovací vaky jsou zkon-
struovány tak, aby optimalizovaly
bezpečnost cestujících v případě
prudké srážky; doplňují činnost
bezpečnostních pásů s pyrotech-
nickými předpínači.
Čelní nafukovací vaky
Vak na straně řidiče je
zabudovaný ve volantu a na
straně spolujezdce vpředu je
zabudovaný v palubní desce.
Oba vaky se při nárazu rozvinou
současně s výjimkou případu, že
je nafukovací vak spolujezdceneutralizovaný.
Zásady platné pro nafukovací
vak "airbag" spolujezdce ➜ neutralizujte nafukovací vak,
jestliže umístíte na přední
sedadlo dětskou sedačku
zády ke směru jízdy,
➜ aktivujte nafukovací vak, když
v sedadle cestuje dospěláosoba. Neutralizace nafukovacího
vaku "airbagu" spolujezdce* ➜
Když je vypnuté zapalování,
zasuňte klíček zapalování do
ovladače nafukovacího vakuspolujezdce 1a otočte jej do
polohy "OFF".
Jakmile demontujete dětskou
sedačku, otočte znovu ovladač
nafukovacího vaku do polohy"ON" pro aktivování vaku. Kontrola funkce
Když je zapnuté zapa-
lování (2. poloha klíčku
ve spínací skřínce),
signalizuje rozsvícení
této kontrolky, že je nafukovací
vak spolujezdce neutralizovaný(poloha "OFF"ovladače).
Kontrolka zůstane svítit po celou
dobu, kdy je nafukovací vak neutralizovaný.
Boční* nafukovací vaky "airbagy"
Boční nafukovací vaky jsou zabu-
dované v opěradlech předních
sedadel, na straně dveří.
Rozvinou se samostatně na té
straně, na které došlo k nárazu.
* Podle země prodeje.
8788
23-12-2002
Page 8 of 127
23-12-2002
8
ELEKTRICKÉ OVLÁDÁNÍ OKEN
1 - Elektrické ovládání okna řidiče.
2 - Elektrické ovládání okna spolujezdce.
Ruční režim: ➜Stiskněte vypínač. Posun okna se zastaví, jakmile uvolníte vypínač.
Automatický režim (u řidiče): ➜ Dlouze stiskněte vypínač. Na tento jediný povel se okno otevře nebo zavře úplně.
➜ Posunem ručního ovladače 3 do čtyř směrů proveďte seřízení.
Elektrický ovladač zpětného zrcátka na straně spolujezdce ➜ Zmísta řidiče seřiďte zrcátko posunem do čtyř možných směrů za pomoci ovladače4.
8
VÁŠ PEUGEOT PARTNER VE ZKRATCE
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
74 75
Page 9 of 127
9
SEŘÍZENÍ VÝŠKY VOLANTU ➜Ve stojícím vozidle odjistěte
volant zatlačením ovladače A
směrem dopředu.
➜ Upravte výšku volantu.
➜ Zajistěte volant přitažením
ovladače Aaž na doraz
směrem k sobě.REGULÁTOR RYCHLOSTI
Regulátor rychlosti umožňuje
udržovat stálou, řidičem předvo-
lenou rychlost vozidla, nezávisle
na profilu vozovky a bez
působení na pedál akcelerace
nebo brzdový pedál.
Aby mohla být rychlost předvolena,
musí být vyšší než přibližně
40 km/h a musí být zařazený čtvrtý
nebo pátý převodový stupeň.
Zapnutí regulátoru ➜ Dejte kolečko 1do polohy
ON .
Nyní můžete předvolit rychlost. ➜ Dejte kolečko 1do polohy
OFF pro vypnutí systému.
Předvolení rychlosti
Jakmile dosáhnete požadovanou
rychlost, stiskněte tlačítko 2
nebo 3. Rychlost bude uložena
do paměti zařízení a bude
automaticky udržována.
Neutralizace předvolené rychlosti
Jestliže si přejete neutralizovat
regulaci rychlosti : ➜ stiskněte tlačítko 4nebo
stlačte brzdový či spojkový pedál.
Opětné zapnutí regulace na
předvolenou rychlost Po neutralizaci stiskněte tlačítko 4.
Vaše vozidlo pojede rychlostí,
která byla naposledy uložena dopaměti.
Vymazání předvolené
rychlosti z paměti ➜ Dejte kolečko 1do
polohy OFFnebo
vypněte zapalování.
86
77
VÁŠ PEUGEOT PARTNER VE ZKRATCE
23-12-2002
Page 10 of 127
10VÁŠ PEUGEOT PARTNER VE ZKRATCE
23-12-2002
TOPENÍ
Č. Symbol Funkce
Seřizování rychlosti ventilátoru.
1
Seřizování rychlosti
ventilátoru a ovládání
vstupu vzduchu.
2 3
Seřizování rozdělení
proudu vzduchu.
4 Seřizování teploty.
50
