29
Traveller-VP_hu_Chap01_instruments-de-bord_ed01-2016
Járó motornál, ha a mutató:
- az A tartományban van, a hűtőfolyadék
hőmérséklete megfelelő,
-
a B tartományban van, a hűtőfolyadék
hőmérséklete túl magas; a maximális
hőmérséklet visszajelzése és az azonnali
megállásra figyelmeztető (STOP) jelzés
hangjelzés és az érintőképernyőn
megjelenő figyelmeztető üzenet
kíséretében kigyullad.
A lehető legbiztonságosabb körülmények
között, azonnal állítsa le a gépjárművet.
Várjon néhány percet, mielőtt levenné a
gyújtást.
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez. Néhány percnyi vezetést követően a
hűtőkörben uralkodó hőmérséklet és nyomás
megemelkedik.
A folyadékszint feltöltéséhez:
F

v
árjon legalább egy órát, amíg lehűl a
motor,
F a n yomás csökkentése érdekében lazítsa
meg két fordulattal a hűtősapkát,
F

m
iután a nyomás leesett, vegye le a
hűtősapkát,
F

t
öltse fel a szintet a „MA XI” jelzésig.
Vigyázzon, nehogy megégesse magát
a hűtőfolyadék utántöltésekor. Ne töltse
túl a tartályt (max. jelzés a tartályon).

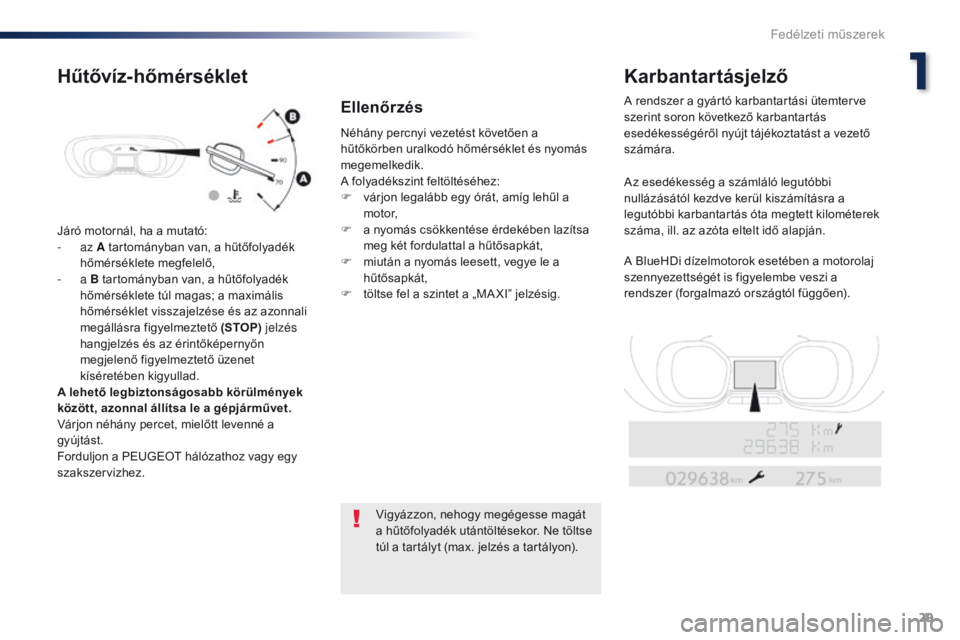

Hűtővíz-hőmérséklet Karbantartásjelző
A rendszer a gyártó karbantartási ütemterve
szerint soron következő karbantartás
esedékességéről nyújt tájékoztatást a vezető
számára.
Az esedékesség a számláló legutóbbi
nullázásától kezdve kerül kiszámításra a
legutóbbi karbantartás óta megtett kilométerek
száma, ill. az azóta eltelt idő alapján.
A BlueHDi dízelmotorok esetében a motorolaj
szennyezettségét is figyelembe veszi a
rendszer (forgalmazó országtól függően).Ellenőrzés
1
Fedélzeti műszerek

30

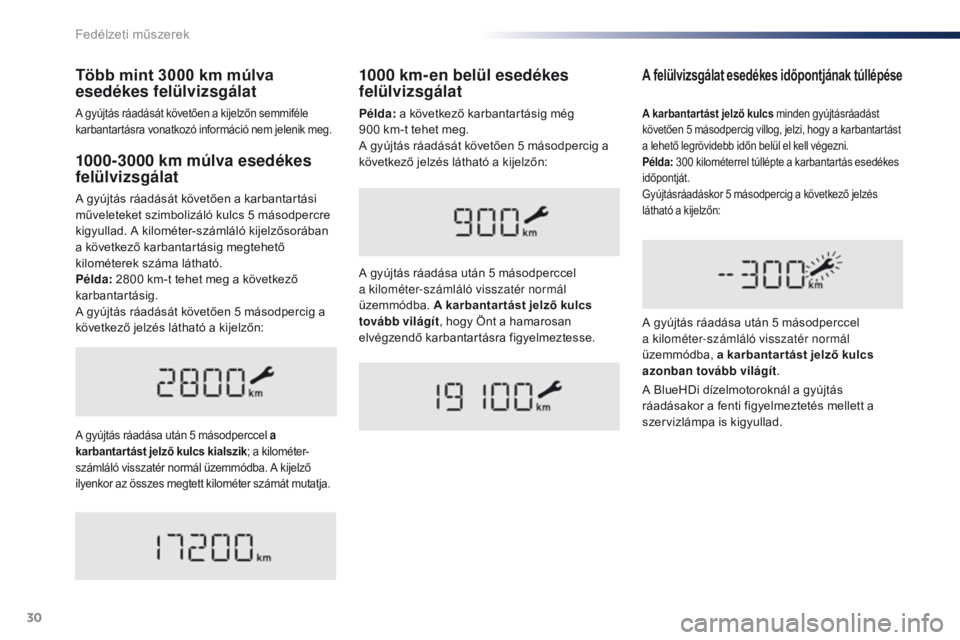

1000-3000 km múlva esedékes
felülvizsgálat
A gyújtás ráadását követően a karbantartási
műveleteket szimbolizáló kulcs 5 másodpercre
kigyullad. A kilométer-számláló kijelzősorában
a következő karbantartásig megtehető
kilométerek száma látható.
Példa: 2800 km-t tehet meg a következő
karbantartásig.
A gyújtás ráadását követően 5 másodpercig a
következő jelzés látható a kijelzőn:
A gyújtás ráadása után 5 másodperccel a
karbantar tást jelző kulcs kialszik ; a kilométer-
számláló visszatér normál üzemmódba. A kijelző
ilyenkor az összes megtett kilométer számát mutatja.
A felülvizsgálat esedékes időpontjának túllépése
A gyújtás ráadása után 5 másodperccel
a kilométer-számláló visszatér normál
üzemmódba, a karbantar tást jelző kulcs
azonban tovább világít .
A karbantar tást jelző kulcs minden gyújtásráadást
követően 5 másodpercig villog, jelzi, hogy a karbantartást
a lehető legrövidebb időn belül el kell végezni.
Példa: 300 kilométerrel túllépte a karbantartás esedékes
időpontját.
Gyújtásráadáskor 5 másodpercig a következő jelzés
látható a kijelzőn:
1000 km- en belül esedékes
felülvizsgálat
A gyújtás ráadása után 5 másodperccel
a kilométer-számláló visszatér normál
üzemmódba. A karbantar tást jelző kulcs
tovább világít , hogy Önt a hamarosan
elvégzendő karbantartásra figyelmeztesse.
A BlueHDi dízelmotoroknál a gyújtás
ráadásakor a fenti figyelmeztetés mellett a
szervizlámpa is kigyullad.
Több mint 3000 km múlva
esedékes felülvizsgálat
A gyújtás ráadását követően a kijelzőn semmiféle
karbantartásra vonatkozó információ nem jelenik meg.Példa: a következő karbantartásig még
900 km-t tehet meg.
A gyújtás ráadását követően 5 másodpercig a
következő jelzés látható a kijelzőn:
Fedélzeti műszerek

31
Traveller-VP_hu_Chap01_instruments-de-bord_ed01-2016
A még megtehető kilométerek számát a
vezető vezetési szokásaitól függően az
időtényező is befolyásolhatja.
A karbantartást jelző kulcs tehát
akkor is kigyulladhat, ha az utolsó
felülvizsgálat óta több idő telt el,
mint a gyártó karbantartási tervében
feltüntetett időtartam.
A BlueHDi dízelmotoroknál a
karbantartásra figyelmeztető kulcs
idő előtti kigyulladása a motorolaj
szennyezettsége miatt is bekövetkezhet
(forgalmazó országtól függően).
A motorolaj elhasználódása a gépjármű

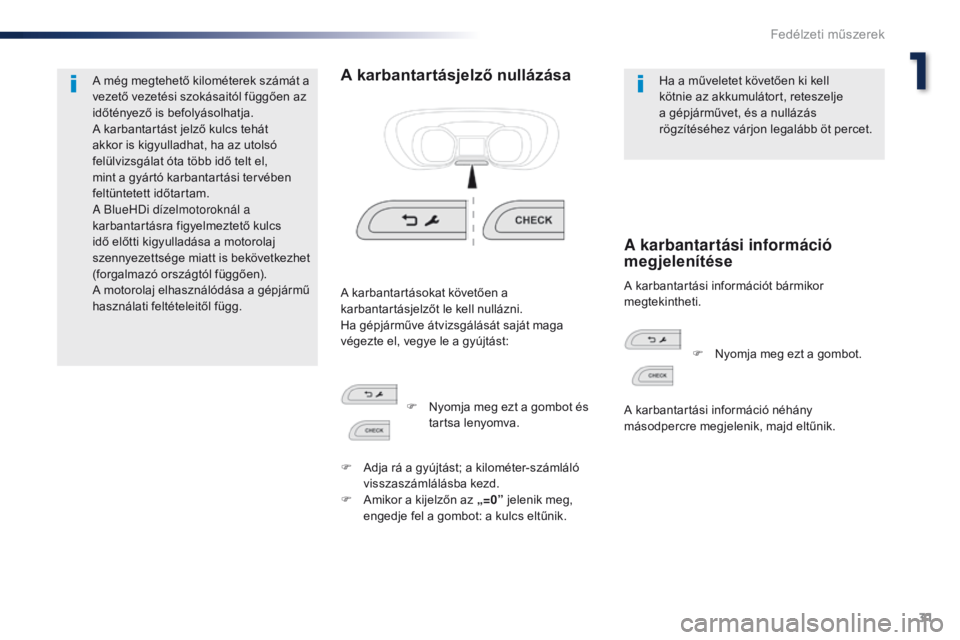

használati feltételeitől függ.A karbantartásjelző nullázásaHa a műveletet követően ki kell
kötnie az akkumulátort, reteszelje
a gépjárművet, és a nullázás
rögzítéséhez várjon legalább öt percet.
A karbantartási információt bármikor
megtekintheti.
A karbantartásokat követően a
karbantartásjelzőt le kell nullázni.
Ha gépjárműve átvizsgálását saját maga
végezte el, vegye le a gyújtást:
A karbantartási információ
megjelenítése
F Nyomja meg ezt a gombot és
tartsa lenyomva.
F

A

dja rá a gyújtást; a kilométer-számláló
visszaszámlálásba kezd.
F

A

mikor a kijelzőn az „=0” jelenik meg,
engedje fel a gombot: a kulcs eltűnik. F

N
yomja meg ezt a gombot.
A karbantartási információ néhány
másodpercre megjelenik, majd eltűnik.
1
Fedélzeti műszerek

32

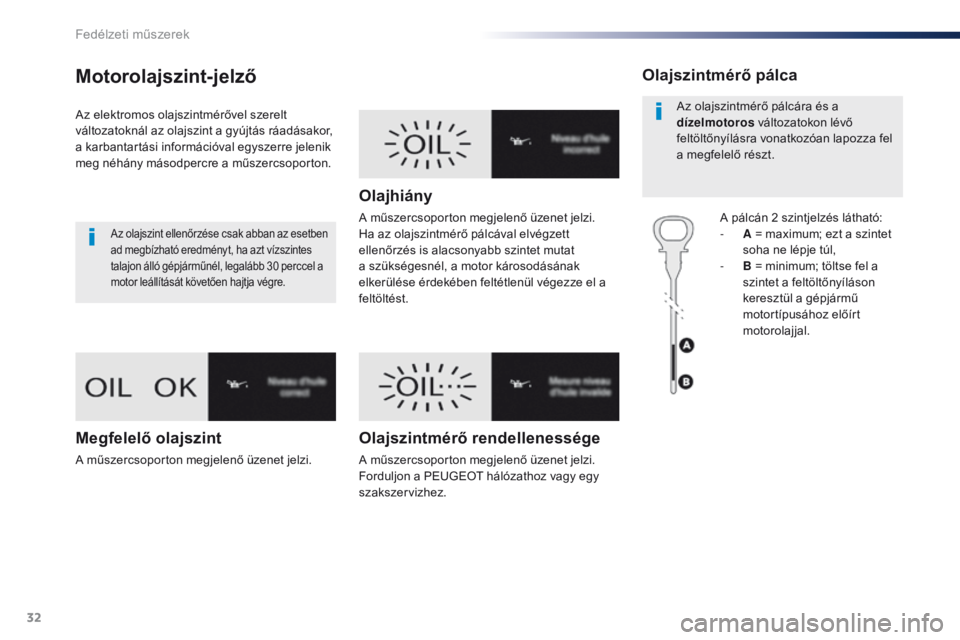

Motorolajszint-jelző
Az elektromos olajszintmérővel szerelt
változatoknál az olajszint a gyújtás ráadásakor,
a karbantartási információval egyszerre jelenik
meg néhány másodpercre a műszercsoporton.
Az olajszint ellenőrzése csak abban az esetben
ad megbízható eredményt, ha azt vízszintes
talajon álló gépjárműnél, legalább 30 perccel a
motor leállítását követően hajtja végre.
Megfelelő olajszint
A műszercsoporton megjelenő üzenet jelzi.
Olajhiány
A műszercsoporton megjelenő üzenet jelzi.
Ha az olajszintmérő pálcával elvégzett
ellenőrzés is alacsonyabb szintet mutat
a szükségesnél, a motor károsodásának
elkerülése érdekében feltétlenül végezze el a
feltöltést.
Olajszintmérő rendellenessége
A műszercsoporton megjelenő üzenet jelzi.
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Olajszintmérő pálca
A pálcán 2 szintjelzés látható:
- A = maximum; ezt a szintet
soha ne lépje túl,
-

B
= minimum; töltse fel a
szintet a feltöltőnyíláson
keresztül a gépjármű
motortípusához előírt
motorolajjal.
Az olajszintmérő pálcára és a
dízelmotoros
változatokon lévő
feltöltőnyílásra vonatkozóan lapozza fel
a megfelelő részt.
Fedélzeti műszerek

33
Traveller-VP_hu_Chap01_instruments-de-bord_ed01-2016

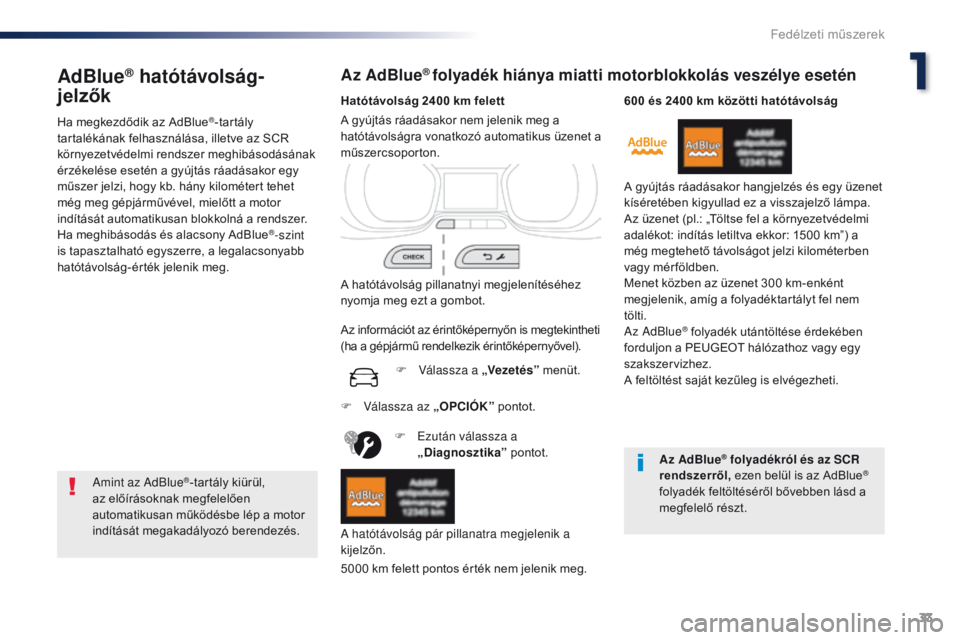

AdBlue® hatótávolság-
jelzők
Ha megkezdődik az AdBlue®-tartály
tartalékának felhasználása, illetve az SCR
környezetvédelmi rendszer meghibásodásának
érzékelése esetén a gyújtás ráadásakor egy
műszer jelzi, hogy kb. hány kilométert tehet
még meg gépjárművével, mielőtt a motor
indítását automatikusan blokkolná a rendszer.
Ha meghibásodás és alacsony AdBlue
®-szint
is tapasztalható egyszerre, a legalacsonyabb
hatótávolság-érték jelenik meg.
Az AdBlue® folyadék hiánya miatti motorblokkolás veszélye esetén
Amint az AdBlue®-tartály kiürül,
az előírásoknak megfelelően
automatikusan működésbe lép a motor
indítását megakadályozó berendezés. Hatótávolság 2400 km felett
A hatótávolság pillanatnyi megjelenítéséhez
nyomja meg ezt a gombot.
F e
z
után válassza a
„ Diagnosztika” pontot.
5000 km felett pontos érték nem jelenik meg. A gyújtás ráadásakor nem jelenik meg a
hatótávolságra vonatkozó automatikus üzenet a
műszercsoporton.
A hatótávolság pár pillanatra megjelenik a
kijelzőn. Az információt az érintőképernyőn is megtekintheti
(ha a gépjármű rendelkezik érintőképernyővel). F
V
álassza a „Vezetés”
menüt.600 és 2400 km közötti hatótávolság
A gyújtás ráadásakor hangjelzés és egy üzenet
kíséretében kigyullad ez a visszajelző lámpa.
Az üzenet (pl.: „Töltse fel a környezetvédelmi
adalékot: indítás letiltva ekkor: 1500 km”) a
még megtehető távolságot jelzi kilométerben
vagy mér földben.
Menet közben az üzenet 300 km-enként
megjelenik, amíg a folyadéktartályt fel nem
tölti.
Az AdBlue
® folyadék utántöltése érdekében
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
A feltöltést saját kezűleg is elvégezheti.
F

V

álassza az „ OPCIÓK” pontot.
Az AdBlue
® folyadékról és az SCR
rendszerről, ezen belül is az AdBlue®
folyadék feltöltéséről bővebben lásd a
megfelelő részt.
1
Fedélzeti műszerek

34

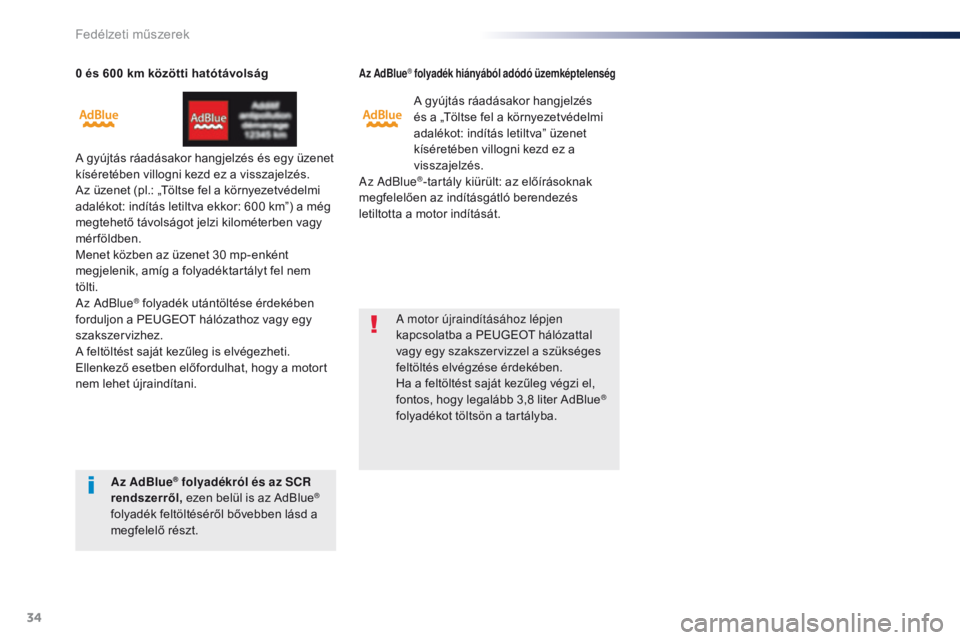

0 és 600 km közötti hatótávolság
A gyújtás ráadásakor hangjelzés és egy üzenet
kíséretében villogni kezd ez a visszajelzés.
Az üzenet (pl.: „Töltse fel a környezetvédelmi
adalékot: indítás letiltva ekkor: 600 km”) a még
megtehető távolságot jelzi kilométerben vagy
mérföldben.
Menet közben az üzenet 30 mp-enként
megjelenik, amíg a folyadéktartályt fel nem
tölti.
Az AdBlue
® folyadék utántöltése érdekében
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
A feltöltést saját kezűleg is elvégezheti.
Ellenkező esetben előfordulhat, hogy a motort
nem lehet újraindítani.
Az AdBlue® folyadék hiányából adódó üzemképtelenség
A gyújtás ráadásakor hangjelzés
és a „Töltse fel a környezetvédelmi
adalékot: indítás letiltva” üzenet
kíséretében villogni kezd ez a
visszajelzés.
Az AdBlue
®-tartály kiürült: az előírásoknak
megfelelően az indításgátló berendezés
letiltotta a motor indítását.
A motor újraindításához lépjen
kapcsolatba a PEUGEOT hálózattal
vagy egy szakszervizzel a szükséges
feltöltés elvégzése érdekében.
Ha a feltöltést saját kezűleg végzi el,
fontos, hogy legalább 3,8 liter AdBlue
®
folyadékot töltsön a tartályba.
Az AdBlue
® folyadékról és az SCR
rendszerről, ezen belül is az AdBlue®
folyadék feltöltéséről bővebben lásd a
megfelelő részt.
Fedélzeti műszerek

35
Traveller-VP_hu_Chap01_instruments-de-bord_ed01-2016
Indítás letiltva
Minden gyújtásráadáskor - hangjelzés és a
„Környezetvédelmi hiba: indítás letiltva” üzenet
kíséretében - kigyulladnak ezek a visszajelző
lámpák.Túllépte a megengedett távolságot:
az indításgátló berendezés letiltotta a
motor beindítását.
A motor újraindításához feltétlenül
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.

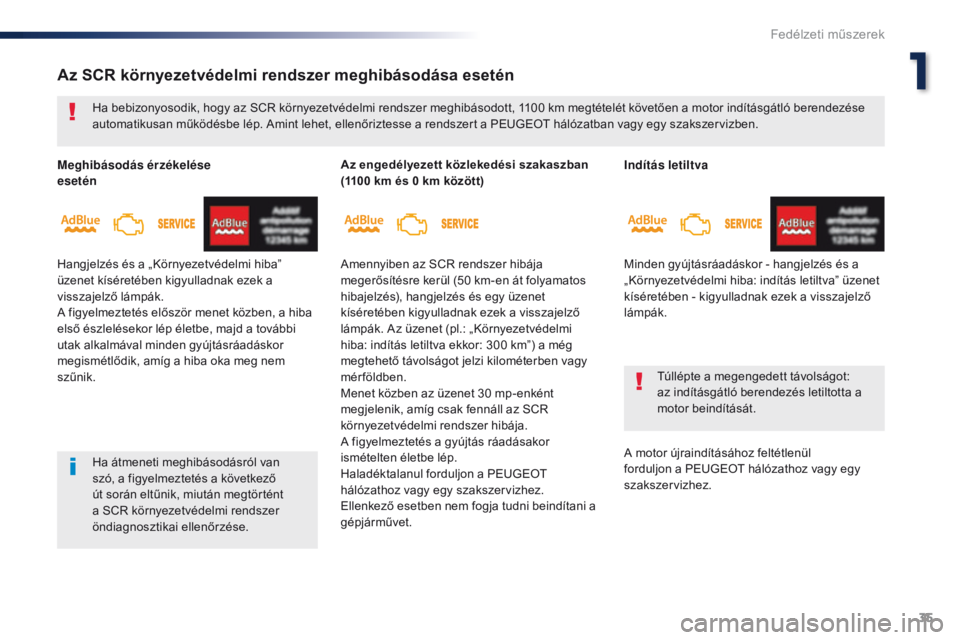

Az SCR környezetvédelmi rendszer meghibásodása esetén
Ha bebizonyosodik, hogy az SCR környezetvédelmi rendszer meghibásodott, 1100 km megtételét követően a motor indításgátló berendezése
automatikusan működésbe lép. Amint lehet, ellenőriztesse a rendszert a PEUGEOT hálózatban vagy egy szakszervizben.
Ha átmeneti meghibásodásról van
szó, a figyelmeztetés a következő
út során eltűnik, miután megtörtént
a SCR környezetvédelmi rendszer
öndiagnosztikai ellenőrzése.
Meghibásodás érzékelése
esetén
Hangjelzés és a „Környezetvédelmi hiba”
üzenet kíséretében kigyulladnak ezek a
visszajelző lámpák.
A figyelmeztetés először menet közben, a hiba
első észlelésekor lép életbe, majd a további
utak alkalmával minden gyújtásráadáskor
megismétlődik, amíg a hiba oka meg nem
szűnik.
Az engedélyezett közlekedési szakaszban
(1100 km és 0 km között)
Amennyiben az SCR rendszer hibája
megerősítésre kerül (50 km-en át folyamatos
hibajelzés), hangjelzés és egy üzenet
kíséretében kigyulladnak ezek a visszajelző
lámpák. Az üzenet (pl.: „Környezetvédelmi
hiba: indítás letiltva ekkor: 300 km”) a még
megtehető távolságot jelzi kilométerben vagy
mérföldben.
Menet közben az üzenet 30 mp-enként
megjelenik, amíg csak fennáll az SCR
környezetvédelmi rendszer hibája.
A figyelmeztetés a gyújtás ráadásakor
ismételten életbe lép.
Haladéktalanul forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
Ellenkező esetben nem fogja tudni beindítani a
gépjárművet.
1
Fedélzeti műszerek

36

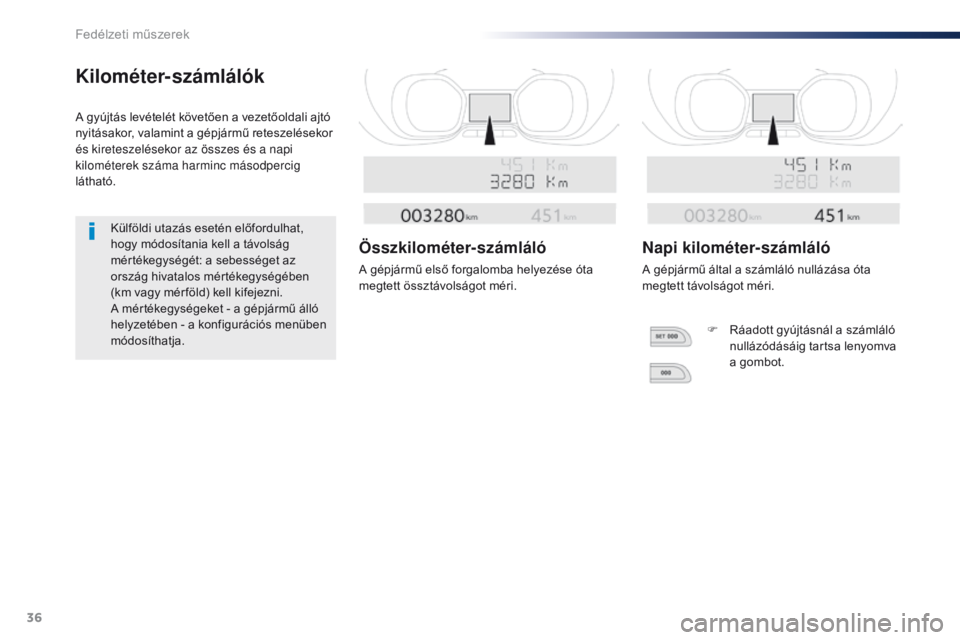

Kilométer-számlálók
A gyújtás levételét követően a vezetőoldali ajtó
nyitásakor, valamint a gépjármű reteszelésekor
és kireteszelésekor az összes és a napi
kilométerek száma harminc másodpercig
látható.Külföldi utazás esetén előfordulhat,
hogy módosítania kell a távolság
mértékegységét: a sebességet az
ország hivatalos mértékegységében
(km vagy mér föld) kell kifejezni.
A
mértékegységeket - a gépjármű álló
helyzetében - a konfigurációs menüben
módosíthatja.
Összkilométer-számláló
A gépjármű első forgalomba helyezése óta
megtett össztávolságot méri.
Napi kilométer-számláló
A gépjármű által a számláló nullázása óta
megtett távolságot méri.
F

R
áadott gyújtásnál a számláló
nullázódásáig tartsa lenyomva
a gombot.
Fedélzeti műszerek

37
Traveller-VP_hu_Chap01_instruments-de-bord_ed01-2016

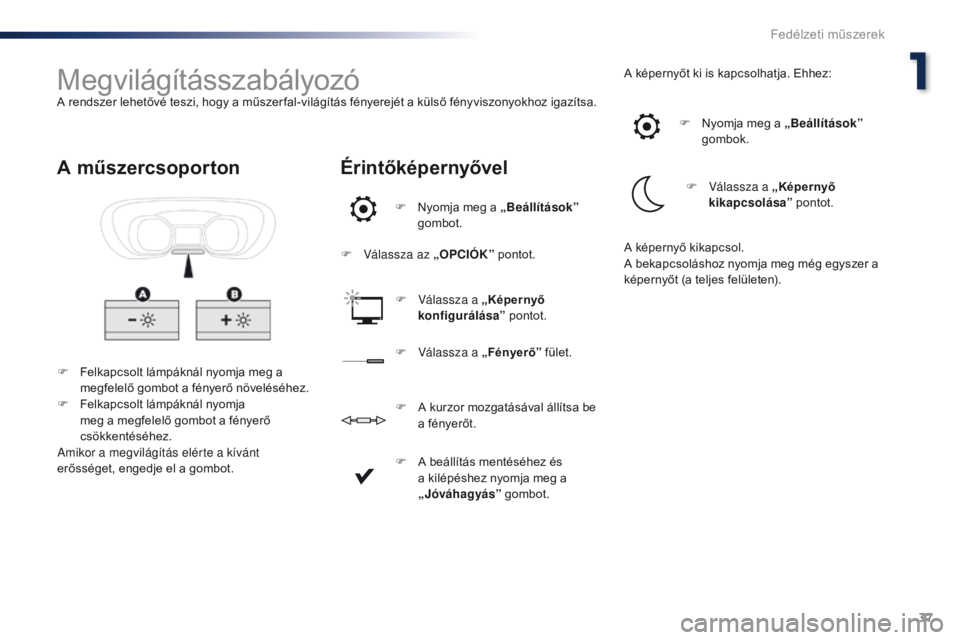

MegvilágításszabályozóA rendszer lehetővé teszi, hogy a műszer fal-világítás fényerejét a külső fényviszonyokhoz igazítsa.F
F
elkapcsolt lámpáknál nyomja meg a
megfelelő gombot a fényerő növeléséhez.
F

F
elkapcsolt lámpáknál nyomja
meg a megfelelő gombot a fényerő
csökkentéséhez.
Amikor a megvilágítás elérte a kívánt
erősséget, engedje el a gombot.
A műszercsoporton Érintőképernyővel
F Nyomja meg a „Beállítások”
gombot.
F

V

álassza az „ OPCIÓK” pontot.
F

V
álassza a „Képernyő
konfigurálása” pontot. A képernyőt ki is kapcsolhatja. Ehhez:
F
V
álassza a „ Fényerő” fület. F

N
yomja meg a „Beállítások”
gombok.
F
V
álassza a „Képernyő
kikapcsolása” pontot.
F
A b
eállítás mentéséhez és
a kilépéshez nyomja meg a
„ Jóváhagyás” gombot.
F

A k
urzor mozgatásával állítsa be
a fényerőt. A képernyő kikapcsol.
A bekapcsoláshoz nyomja meg még egyszer a
képernyőt (a teljes felületen).
1
Fedélzeti műszerek

38

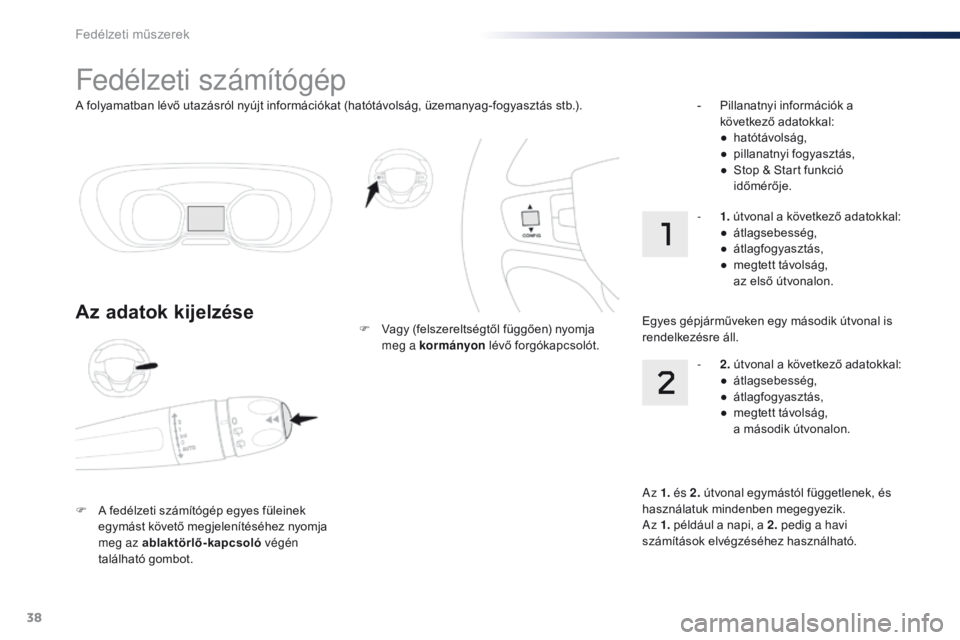

A folyamatban lévő utazásról nyújt információkat (hatótávolság, üzemanyag-fogyasztás stb.).
Fedélzeti számítógép
Az adatok kijelzése
F A fedélzeti számítógép egyes füleinek egymást követő megjelenítéséhez nyomja
meg az ablaktörlő-kapcsoló végén
található gombot. F

V
agy (felszereltségtől függően) nyomja
meg a kormányon lévő forgókapcsolót. -
P
illanatnyi információk a
következő adatokkal:
●
h
atótávolság,
●
p
illanatnyi fogyasztás,
●
S
top & Start funkció
időmérője.
Az 1. és 2. útvonal egymástól függetlenek, és
használatuk mindenben megegyezik.
Az 1. például a napi, a 2. pedig a havi
számítások elvégzéséhez használható. -

2.
útvonal a következő adatokkal:
●
á
tlagsebesség,
●
á
tlagfogyasztás,
●
m
egtett távolság,
a m

ásodik útvonalon.
-
1.
ú
tvonal a következő adatokkal:
●
á
tlagsebesség,
●
á
tlagfogyasztás,
●
m
egtett távolság,
a

z első útvonalon.
Egyes gépjárműveken egy második útvonal is
rendelkezésre áll.
Fedélzeti műszerek
