Peugeot Traveller 2016 Užívateľská príručka (in Slovak)

299
Traveller-VP_sk_Chap08_En-cas-de-panne_ed01-2016

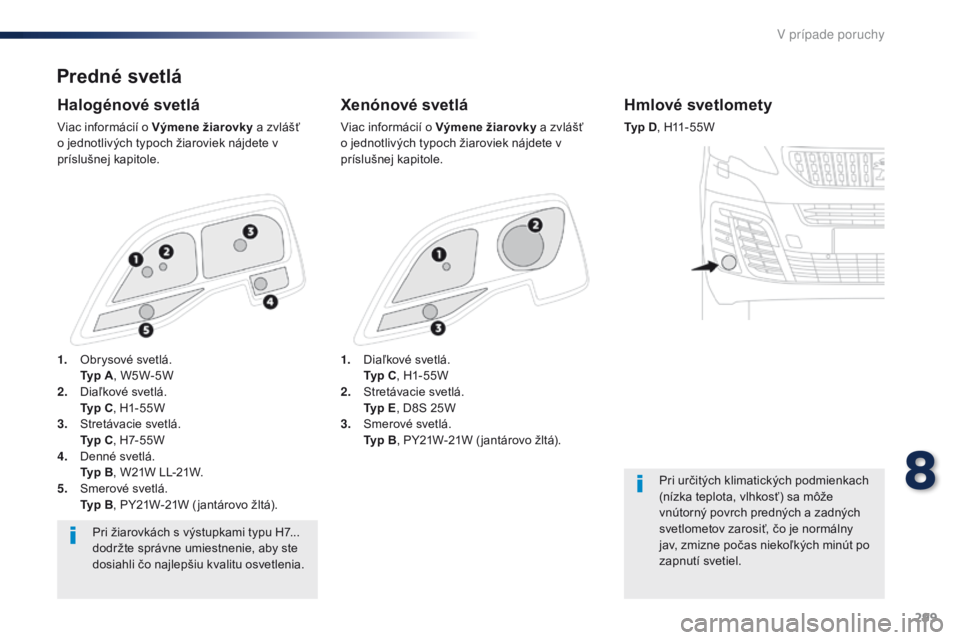

Predné svetlá
Xenónové svetlá
Viac informácií o Výmene žiarovky a zvlášť
o jednotlivých typoch žiaroviek nájdete v
príslušnej kapitole.
Halogénové svetlá
Viac informácií o Výmene žiarovky a zvlášť
o jednotlivých typoch žiaroviek nájdete v
príslušnej kapitole.
Pri žiarovkách s výstupkami typu H7...
dodržte správne umiestnenie, aby ste
dosiahli čo najlepšiu kvalitu osvetlenia.
Hmlové svetlomety
Typ D, H11-55W
Pri určitých klimatických podmienkach
(nízka teplota, vlhkosť) sa môže
vnútorný povrch predných a zadných
svetlometov zarosiť, čo je normálny
jav, zmizne počas niekoľkých minút po
zapnutí svetiel.
1.
D

iaľkové svetlá.


T

yp C , H1-55W
2.
S

tretávacie svetlá.


T

yp E , D8S 25W
3.
S

merové svetlá.


T

yp B , PY21W-21W ( jantárovo žltá).
1.
O

brysové svetlá.


T

yp A , W5W-5W
2.
D

iaľkové svetlá.


T

yp C , H1-55W
3.
S

tretávacie svetlá.


T

yp C , H7-55W
4.
D

enné svetlá.


T

yp B , W21W LL-21W.
5.
S

merové svetlá.


T

yp B , PY21W-21W ( jantárovo žltá).
8
V pr

300
Traveller-VP_sk_Chap08_En-cas-de-panne_ed01-2016

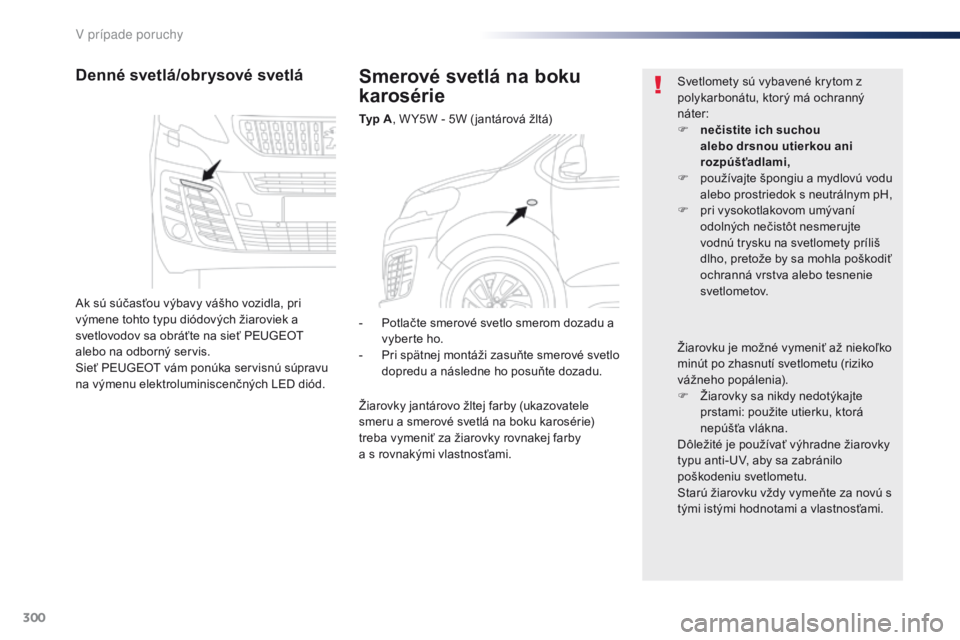

Smerové svetlá na boku
karosérie
Typ A, W Y5W - 5W ( jantárová žltá)
Denné svetlá/obrysové svetlá
Ak sú súčasťou výbavy vášho vozidla, pri
výmene tohto typu diódových žiaroviek a
svetlovodov sa obráťte na sieť PEUGEOT
alebo na odborný servis.
Sieť PEUGEOT vám ponúka servisnú súpravu
na výmenu elektroluminiscenčných LED diód. Svetlomety sú vybavené krytom z
polykarbonátu, ktorý má ochranný
náter:
F

n
ečistite ich suchou
alebo drsnou utierkou ani
rozpúšťadlami,
F
p
oužívajte špongiu a mydlovú vodu
alebo prostriedok s neutrálnym pH,
F
p
ri vysokotlakovom umývaní
odolných nečistôt nesmerujte
vodnú trysku na svetlomety príliš
dlho, pretože by sa mohla poškodiť
ochranná vrstva alebo tesnenie
svetlometov.
Žiarovku je možné vymeniť až niekoľko
minút po zhasnutí svetlometu (riziko
vážneho popálenia).
F

Ž
iarovky sa nikdy nedotýkajte
prstami: použite utierku, ktorá
nepúšťa vlákna.
Dôležité je používať výhradne žiarovky
typu anti-UV, aby sa zabránilo
poškodeniu svetlometu.
Starú žiarovku vždy vymeňte za novú s
tými istými hodnotami a vlastnosťami.
-

P
otlačte smerové svetlo smerom dozadu a
vyberte ho.
-

P
ri spätnej montáži zasuňte smerové svetlo
dopredu a následne ho posuňte dozadu.
Žiarovky jantárovo žltej farby (ukazovatele
smeru a smerové svetlá na boku karosérie)
treba vymeniť za žiarovky rovnakej farby
a s rovnakými vlastnosťami.
V p

301
Traveller-VP_sk_Chap08_En-cas-de-panne_ed01-2016
Pri spätnej montáži konektora so
žiarovkou do svetla riadne zasuňte
konektor so žiarovkou do jeho uloženia
tak, aby „zaklapol“ do drážok.

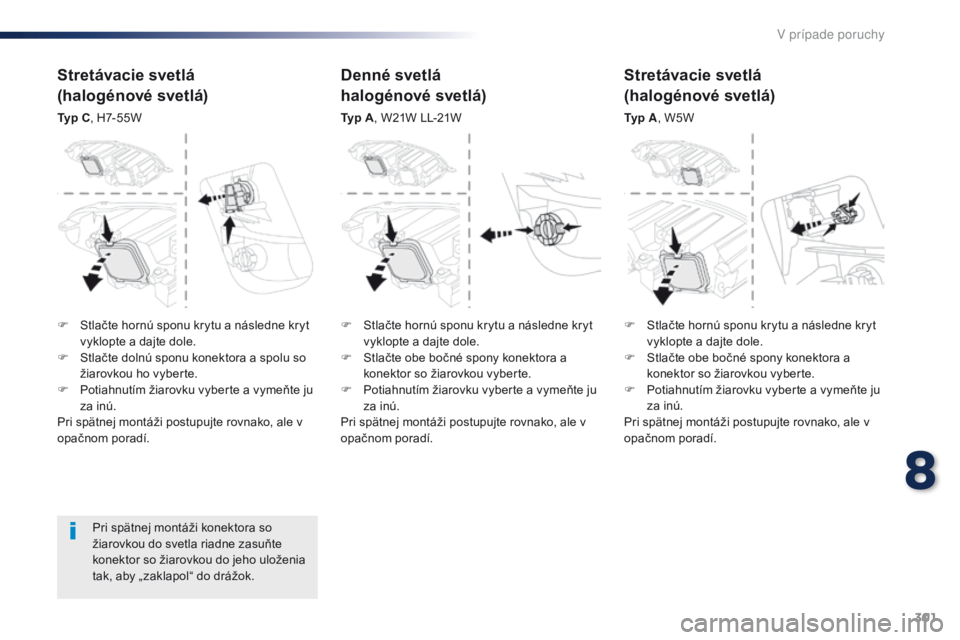

Stretávacie svetlá
(halogénové svetlá)
Typ C, H7-55W
Denné svetlá
halogénové svetlá)
Typ A , W21W LL-21W
Stretávacie svetlá
(halogénové svetlá)
Ty p A, W5W
F

S

tlačte hornú sponu krytu a následne kryt
vyklopte a dajte dole.
F

S

tlačte dolnú sponu konektora a spolu so
žiarovkou ho vyberte.
F

P

otiahnutím žiarovku vyberte a vymeňte ju
za inú.
Pri spätnej montáži postupujte rovnako, ale v
opačnom poradí. F

S

tlačte hornú sponu krytu a následne kryt
vyklopte a dajte dole.
F

S

tlačte obe bočné spony konektora a
konektor so žiarovkou vyberte.
F

P

otiahnutím žiarovku vyberte a vymeňte ju
za inú.
Pri spätnej montáži postupujte rovnako, ale v
opačnom poradí. F

S
tlačte hornú sponu krytu a následne kryt
vyklopte a dajte dole.
F

S
tlačte obe bočné spony konektora a
konektor so žiarovkou vyberte.
F

P
otiahnutím žiarovku vyberte a vymeňte ju
za inú.
Pri spätnej montáži postupujte rovnako, ale v
opačnom poradí.
8
V pr

302
Traveller-VP_sk_Chap08_En-cas-de-panne_ed01-2016

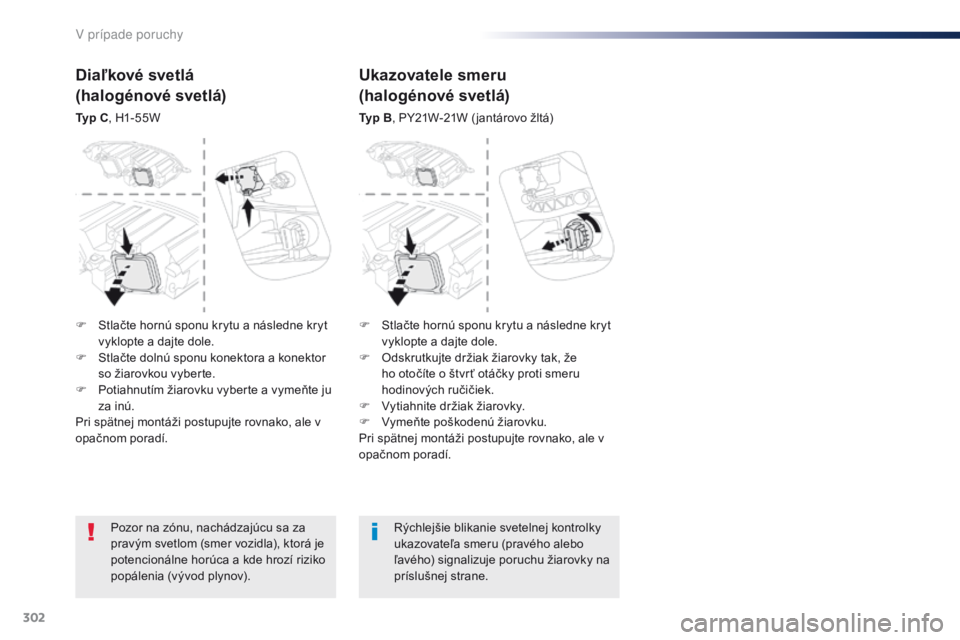

Pozor na zónu, nachádzajúcu sa za
pravým svetlom (smer vozidla), ktorá je
potencionálne horúca a kde hrozí riziko
popálenia (vývod plynov).Rýchlejšie blikanie svetelnej kontrolky
ukazovateľa smeru (pravého alebo
ľavého) signalizuje poruchu žiarovky na
príslušnej strane.
Ukazovatele smeru
(halogénové svetlá)
Typ B
, PY21W-21W ( jantárovo žltá)
Diaľkové svetlá
(halogénové svetlá)
Typ C, H1-55W
F
S
tlačte hornú sponu krytu a následne kryt
vyklopte a dajte dole.
F

S
tlačte dolnú sponu konektora a konektor
so žiarovkou vyberte.
F

P
otiahnutím žiarovku vyberte a vymeňte ju
za inú.
Pri spätnej montáži postupujte rovnako, ale v
opačnom poradí. F

S
tlačte hornú sponu krytu a následne kryt
vyklopte a dajte dole.
F

O
dskrutkujte držiak žiarovky tak, že
ho otočíte o štvr ť otáčky proti smeru
hodinových ručičiek.
F

V
ytiahnite držiak žiarovky.
F

V
ymeňte poškodenú žiarovku.
Pri spätnej montáži postupujte rovnako, ale v
opačnom poradí.
V p

303
Traveller-VP_sk_Chap08_En-cas-de-panne_ed01-2016

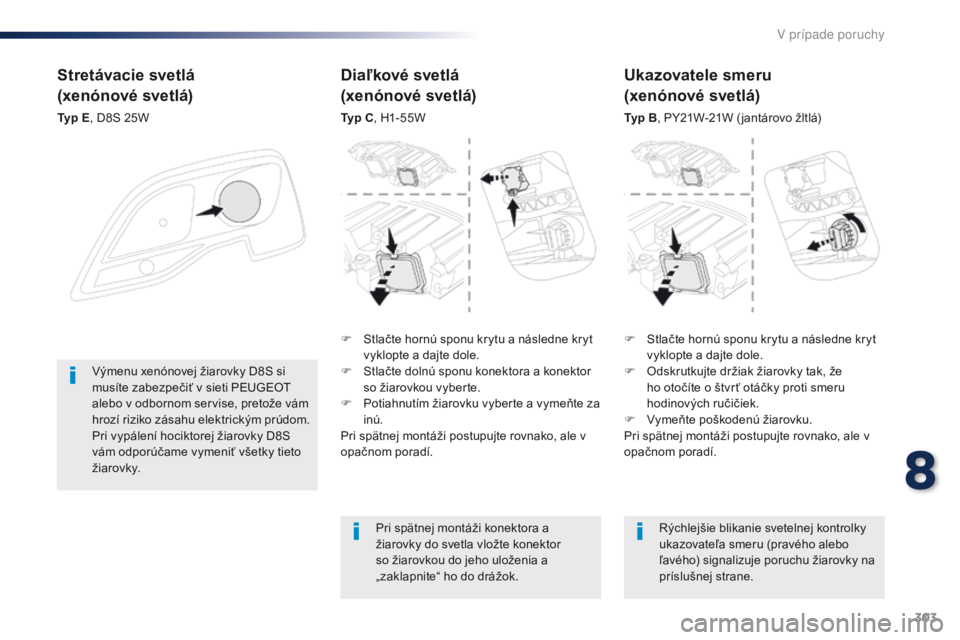

Stretávacie svetlá
(xenónové svetlá)
Typ E, D8S 25W
F
S
tlačte hornú sponu krytu a následne kryt
vyklopte a dajte dole.
F

O
dskrutkujte držiak žiarovky tak, že
ho otočíte o štvr ť otáčky proti smeru
hodinových ručičiek.
F

V
ymeňte poškodenú žiarovku.
Pri spätnej montáži postupujte rovnako, ale v
opačnom poradí.
Výmenu xenónovej žiarovky D8S si
musíte zabezpečiť v sieti PEUGEOT
alebo v odbornom servise, pretože vám
hrozí riziko zásahu elektrickým prúdom.
Pri vypálení hociktorej žiarovky D8S
vám odporúčame vymeniť všetky tieto
žiarovky.
Diaľkové svetlá
(xenónové svetlá)
Typ C
, H1-55W
Pri spätnej montáži konektora a
žiarovky do svetla vložte konektor
so žiarovkou do jeho uloženia a
„zaklapnite“ ho do drážok. Rýchlejšie blikanie svetelnej kontrolky
ukazovateľa smeru (pravého alebo
ľavého) signalizuje poruchu žiarovky na
príslušnej strane.
Ukazovatele smeru
(xenónové svetlá)
Typ B
, PY21W-21W ( jantárovo žltlá)
F

S

tlačte hornú sponu krytu a následne kryt
vyklopte a dajte dole.
F

S

tlačte dolnú sponu konektora a konektor
so žiarovkou vyberte.
F

P

otiahnutím žiarovku vyberte a vymeňte za
inú.
Pri spätnej montáži postupujte rovnako, ale v
opačnom poradí.
8
V p

304
Traveller-VP_sk_Chap08_En-cas-de-panne_ed01-2016

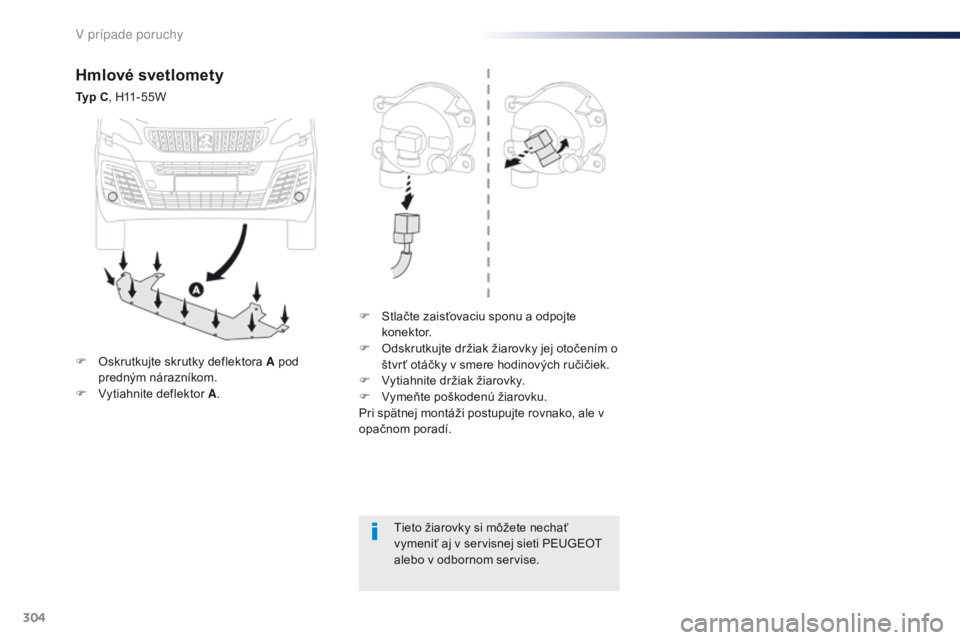

Hmlové svetlomety
Typ C, H11-55W
F
S
tlačte zaisťovaciu sponu a odpojte
konektor.
F

O
dskrutkujte držiak žiarovky jej otočením o
štvr ť otáčky v smere hodinových ručičiek.
F

V
ytiahnite držiak žiarovky.
F

V
ymeňte poškodenú žiarovku.
Pri spätnej montáži postupujte rovnako, ale v
opačnom poradí.
Tieto žiarovky si môžete nechať
vymeniť aj v servisnej sieti PEUGEOT
alebo v odbornom servise.
F

O
skrutkujte skrutky deflektora A pod
predným nárazníkom.
F

V
ytiahnite deflektor A .
V pr

305
Traveller-VP_sk_Chap08_En-cas-de-panne_ed01-2016

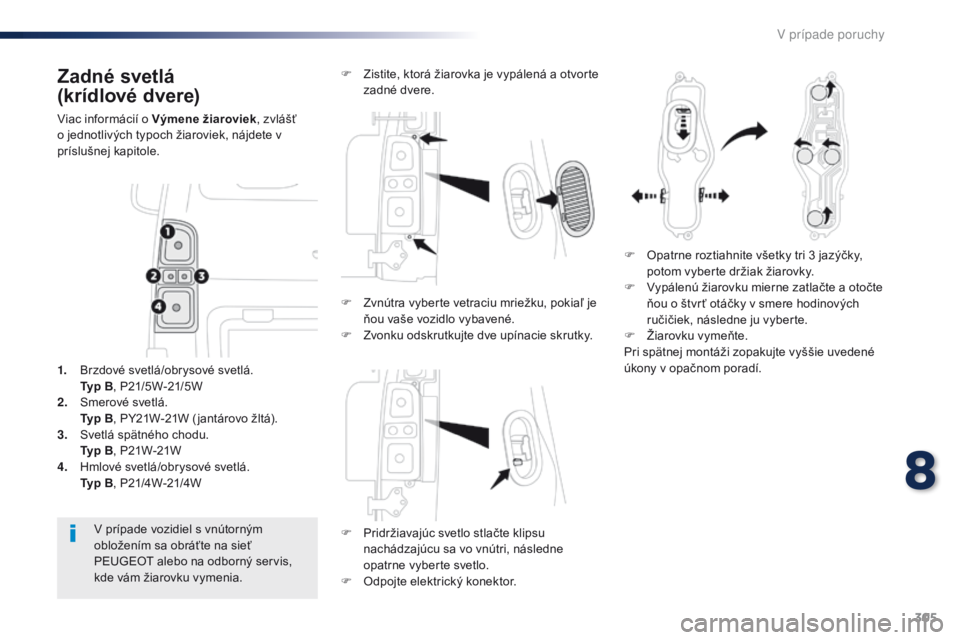

Zadné svetlá
(krídlové dvere)
Viac informácií o Výmene žiaroviek, zvlášť
o jednotlivých typoch žiaroviek, nájdete v
príslušnej kapitole.
F

P
ridržiavajúc svetlo stlačte klipsu
nachádzajúcu sa vo vnútri, následne
opatrne vyberte svetlo.
F

O
dpojte elektrický konektor.
V prípade vozidiel s vnútorným
obložením sa obráťte na sieť
PEUGEOT alebo na odborný servis,
kde vám žiarovku vymenia.
1.
B

rzdové svetlá/obrysové svetlá.
T

yp B, P21/5W-21/5W
2.
S

merové svetlá.
T

yp B, PY21W-21W ( jantárovo žltá).
3.
S

vetlá spätného chodu.
T

yp B, P21W-21W
4.
H

mlové svetlá/obrysové svetlá.
T

yp B, P21/4W-21/4W F

Z
istite, ktorá žiarovka je vypálená a otvorte
zadné dvere.
F
O
patrne roztiahnite všetky tri 3 jazýčky,
potom vyberte držiak žiarovky.
F

V
ypálenú žiarovku mierne zatlačte a otočte
ňou o štvr ť otáčky v smere hodinových
ručičiek, následne ju vyberte.
F

Ži
arovku vymeňte.
Pri spätnej montáži zopakujte vyššie uvedené
úkony v opačnom poradí.
F

Z
vnútra vyberte vetraciu mriežku, pokiaľ je
ňou vaše vozidlo vybavené.
F

Z
vonku odskrutkujte dve upínacie skrutky.
8
V pr

306
Traveller-VP_sk_Chap08_En-cas-de-panne_ed01-2016

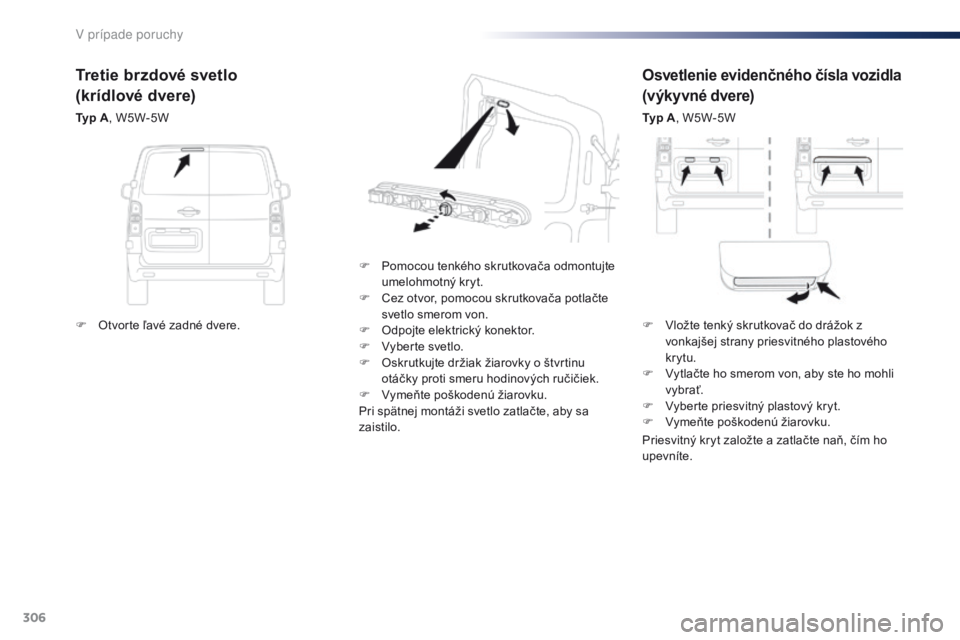

Osvetlenie evidenčného čísla vozidla
(výkyvné dvere)
Typ A, W5W-5W
F

P

omocou tenkého skrutkovača odmontujte
umelohmotný kryt.
F

C

ez otvor, pomocou skrutkovača potlačte
svetlo smerom von.
F

O

dpojte elektrický konektor.
F

V

yberte svetlo.
F

O

skrutkujte držiak žiarovky o štvrtinu
otáčky proti smeru hodinových ručičiek.
F

V

ymeňte poškodenú žiarovku.
Pri spätnej montáži svetlo zatlačte, aby sa
zaistilo.
Tretie brzdové svetlo
(krídlové dvere)
Typ A , W5W-5W
Priesvitný kryt založte a zatlačte naň, čím ho
upevníte.
F

O
tvorte ľavé zadné dvere. F

V
ložte tenký skrutkovač do drážok z
vonkajšej strany priesvitného plastového
krytu.
F

V
ytlačte ho smerom von, aby ste ho mohli
v ybrať.
F

V
yberte priesvitný plastový kryt.
F

V
ymeňte poškodenú žiarovku.
V p

307
Traveller-VP_sk_Chap08_En-cas-de-panne_ed01-2016

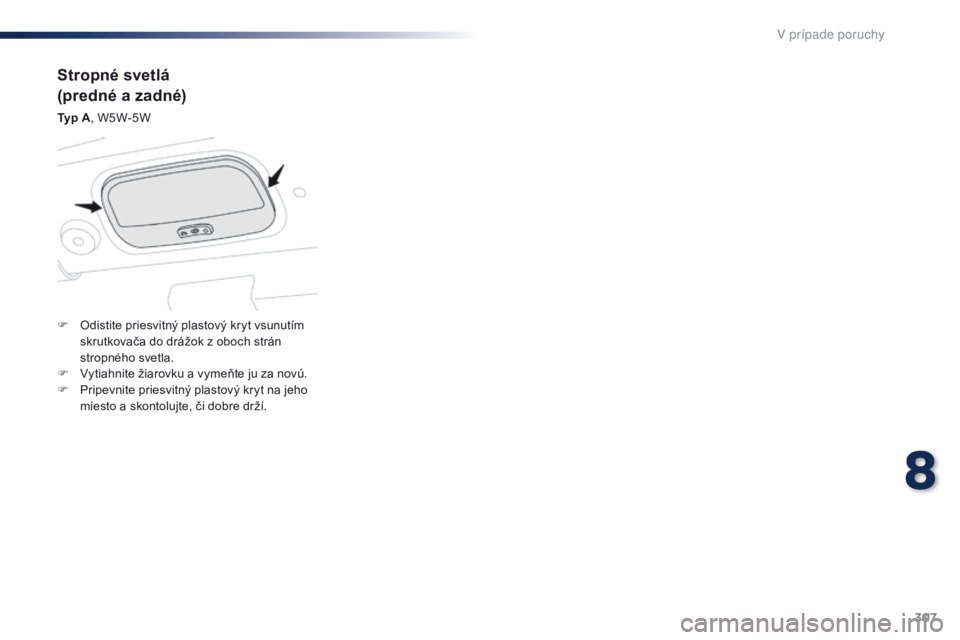

Stropné svetlá
(predné a zadné)
Typ A, W5W-5W
F
O
distite priesvitný plastový kryt vsunutím
skrutkovača do drážok z oboch strán
stropného svetla.
F

V
ytiahnite žiarovku a vymeňte ju za novú.
F

P
ripevnite priesvitný plastový kryt na jeho
miesto a skontolujte, či dobre drží.
8
V p

308
Traveller-VP_sk_Chap08_En-cas-de-panne_ed01-2016

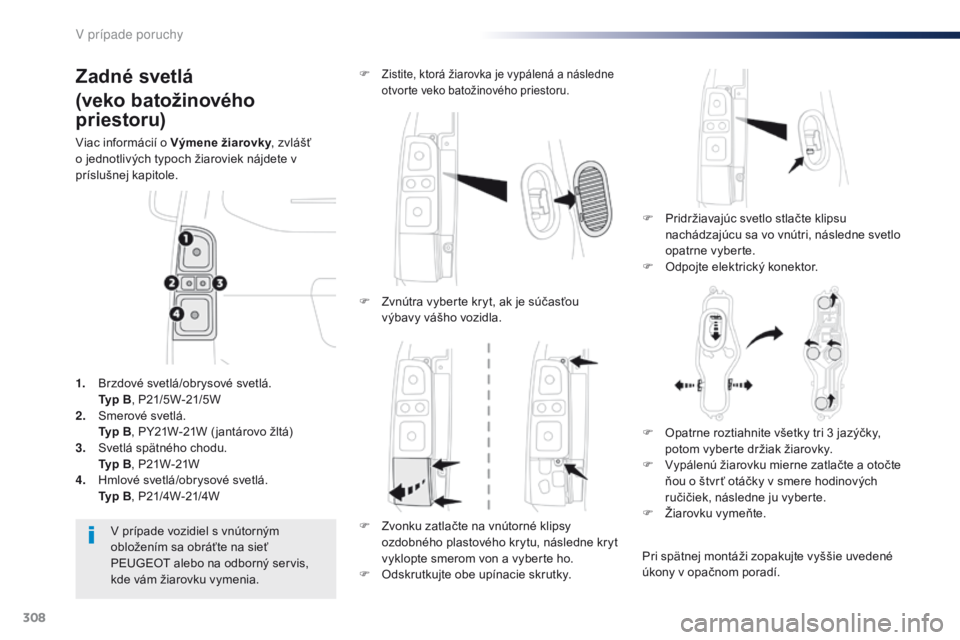

Zadné svetlá
(veko batožinového
priestoru)
Viac informácií o Výmene žiarovky, zvlášť
o jednotlivých typoch žiaroviek nájdete v
príslušnej kapitole.
F

P
ridržiavajúc svetlo stlačte klipsu
nachádzajúcu sa vo vnútri, následne svetlo
opatrne vyberte.
F

O
dpojte elektrický konektor.
F

Zistite, ktorá žiarovka je vypálená a následne
otvorte veko batožinového priestoru.
V prípade vozidiel s vnútorným
obložením sa obráťte na sieť
PEUGEOT alebo na odborný servis,
kde vám žiarovku vymenia.
1.
B

rzdové svetlá/obrysové svetlá.
T

yp B
, P21/5W-21/5W
2.
S

merové svetlá.
T

yp B
, PY21W-21W ( jantárovo žltá)
3.
S

vetlá spätného chodu.
T

yp B
, P21W-21W
4.
H

mlové svetlá/obrysové svetlá.
T

yp B
, P21/4W-21/4W F
Z
vnútra vyberte kryt, ak je súčasťou
výbavy vášho vozidla.
F Z vonku zatlačte na vnútorné klipsy
ozdobného plastového krytu, následne kryt
vyklopte smerom von a vyberte ho.
F

O
dskrutkujte obe upínacie skrutky.F

O
patrne roztiahnite všetky tri 3 jazýčky,
potom vyberte držiak žiarovky.
F
V
ypálenú žiarovku mierne zatlačte a otočte
ňou o štvr ť otáčky v smere hodinových
ručičiek, následne ju vyberte.
F
Ži
arovku vymeňte.
Pri spätnej montáži zopakujte vyššie uvedené
úkony v opačnom poradí.
