Seat Alhambra 2006 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2006, Model line: Alhambra, Model: Seat Alhambra 2006Pages: 309, PDF-Größe: 6.42 MB

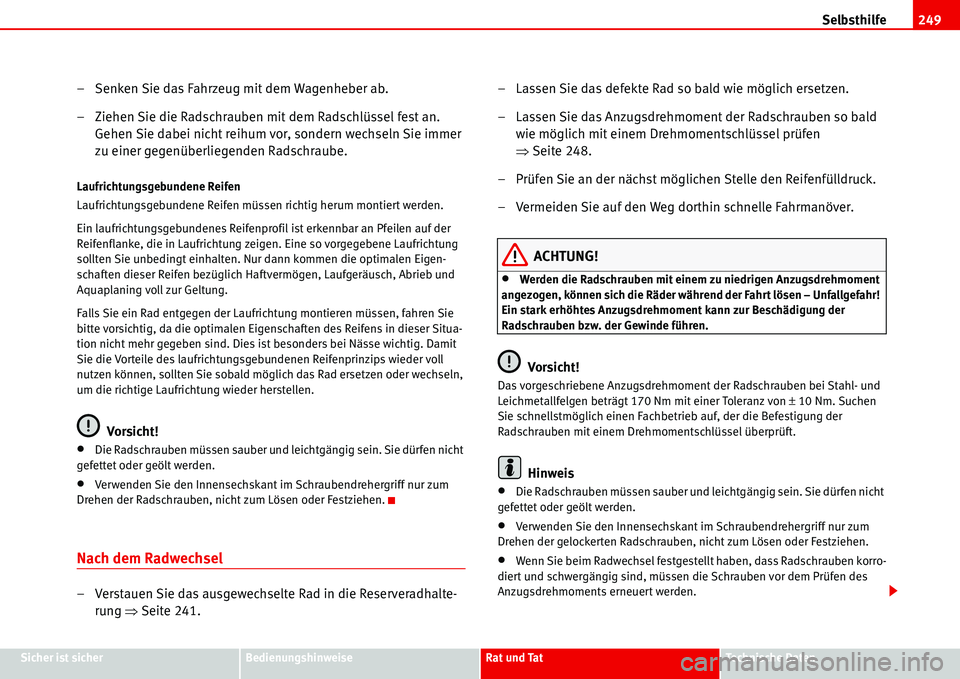

Page 251 of 309

Selbsthilfe249
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
– Senken Sie das Fahrzeug mit dem Wagenheber ab.
– Ziehen Sie die Radschrauben mit dem Radschlüssel fest an.
Gehen Sie dabei nicht reihum vor, sondern wechseln Sie immer
zu einer gegenüberliegenden Radschraube.
Laufrichtungsgebundene Reifen
Laufrichtungsgebundene Reifen müssen richtig herum montiert werden.
Ein laufrichtungsgebundenes Reifenprofil ist erkennbar an Pfeilen auf der
Reifenflanke, die in Laufrichtung zeigen. Eine so vorgegebene Laufrichtung
sollten Sie unbedingt einhalten. Nur dann kommen die optimalen Eigen-
schaften dieser Reifen bezüglich Haftvermögen, Laufgeräusch, Abrieb und
Aquaplaning voll zur Geltung.
Falls Sie ein Rad entgegen der Laufrichtung montieren müssen, fahren Sie
bitte vorsichtig, da die optimalen Eigenschaften des Reifens in dieser Situa-
tion nicht mehr gegeben sind. Dies ist besonders bei Nässe wichtig. Damit
Sie die Vorteile des laufrichtungsgebundenen Reifenprinzips wieder voll
nutzen können, sollten Sie sobald möglich das Rad ersetzen oder wechseln,
um die richtige Laufrichtung wieder herstellen.
Vorsicht!
•Die Radschrauben müssen sauber und leichtgängig sein. Sie dürfen nicht
gefettet oder geölt werden.
•Verwenden Sie den Innensechskant im Schraubendrehergriff nur zum
Drehen der Radschrauben, nicht zum Lösen oder Festziehen.
Nach dem Radwechsel
– Verstauen Sie das ausgewechselte Rad in die Reserveradhalte-
rung ŸSeite 241.– Lassen Sie das defekte Rad so bald wie möglich ersetzen.
– Lassen Sie das Anzugsdrehmoment der Radschrauben so bald
wie möglich mit einem Drehmomentschlüssel prüfen
ŸSeite 248.
– Prüfen Sie an der nächst möglichen Stelle den Reifenfülldruck.
– Vermeiden Sie auf den Weg dorthin schnelle Fahrmanöver.
ACHTUNG!
•Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.
Vorsicht!
Das vorgeschriebene Anzugsdrehmoment der Radschrauben bei Stahl- und
Leichmetallfelgen beträgt 170 Nm mit einer Toleranz von ±10 Nm. Suchen
Sie schnellstmöglich einen Fachbetrieb auf, der die Befestigung der
Radschrauben mit einem Drehmomentschlüssel überprüft.
Hinweis
•Die Radschrauben müssen sauber und leichtgängig sein. Sie dürfen nicht
gefettet oder geölt werden.
•Verwenden Sie den Innensechskant im Schraubendrehergriff nur zum
Drehen der gelockerten Radschrauben, nicht zum Lösen oder Festziehen.
•Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben korro-
diert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.

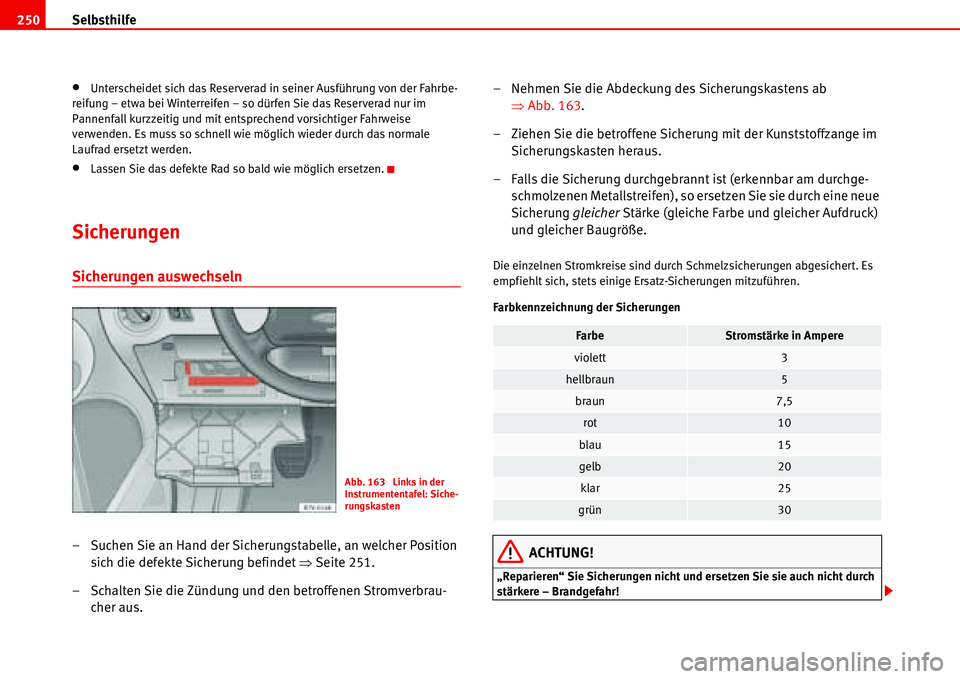

Page 252 of 309

Selbsthilfe 250
•Unterscheidet sich das Reserverad in seiner Ausführung von der Fahrbe-
reifung – etwa bei Winterreifen – so dürfen Sie das Reserverad nur im
Pannenfall kurzzeitig und mit entsprechend vorsichtiger Fahrweise
verwenden. Es muss so schnell wie möglich wieder durch das normale
Laufrad ersetzt werden.
•Lassen Sie das defekte Rad so bald wie möglich ersetzen.
Sicherungen
Sicherungen auswechseln
– Suchen Sie an Hand der Sicherungstabelle, an welcher Position
sich die defekte Sicherung befindet ŸSeite 251.
– Schalten Sie die Zündung und den betroffenen Stromverbrau-
cher aus.– Nehmen Sie die Abdeckung des Sicherungskastens ab
ŸAbb. 163.
– Ziehen Sie die betroffene Sicherung mit der Kunststoffzange im
Sicherungskasten heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge-
schmolzenen Metallstreifen), so ersetzen Sie sie durch eine neue
Sicherung gleicher Stärke (gleiche Farbe und gleicher Aufdruck)
und gleicher Baugröße.
Die einzelnen Stromkreise sind durch Schmelzsicherungen abgesichert. Es
empfiehlt sich, stets einige Ersatz-Sicherungen mitzuführen.
Farbkennzeichnung der Sicherungen
ACHTUNG!
„Reparieren“ Sie Sicherungen nicht und ersetzen Sie sie auch nicht durch
stärkere – Brandgefahr!
Abb. 163 Links in der
Instrumententafel: Siche-
rungskasten
FarbeStromstärke in Ampere
violett3
hellbraun5
braun7,5
rot10
blau15
gelb20
klar25
grün30
Page 253 of 309

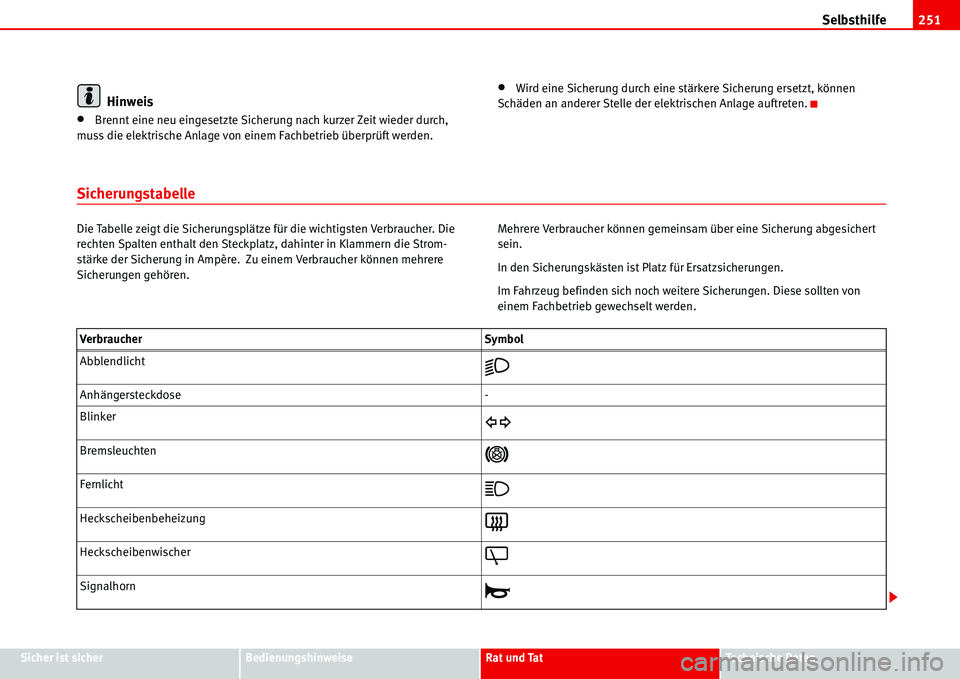

Selbsthilfe251
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Hinweis
•Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch,
muss die elektrische Anlage von einem Fachbetrieb überprüft werden.
•Wird eine Sicherung durch eine stärkere Sicherung ersetzt, können
Schäden an anderer Stelle der elektrischen Anlage auftreten.
Sicherungstabelle
Die Tabelle zeigt die Sicherungsplätze für die wichtigsten Verbraucher. Die
rechten Spalten enthalt den Steckplatz, dahinter in Klammern die Strom-
stärke der Sicherung in Ampère. Zu einem Verbraucher können mehrere
Sicherungen gehören.Mehrere Verbraucher können gemeinsam über eine Sicherung abgesichert
sein.
In den Sicherungskästen ist Platz für Ersatzsicherungen.
Im Fahrzeug befinden sich noch weitere Sicherungen. Diese sollten von
einem Fachbetrieb gewechselt werden.
VerbraucherSymbol
Abblendlicht
Anhängersteckdose-
Blinker
Bremsleuchten E
Fernlicht
Heckscheibenbeheizung =
Heckscheibenwischer Z
Signalhorn —
