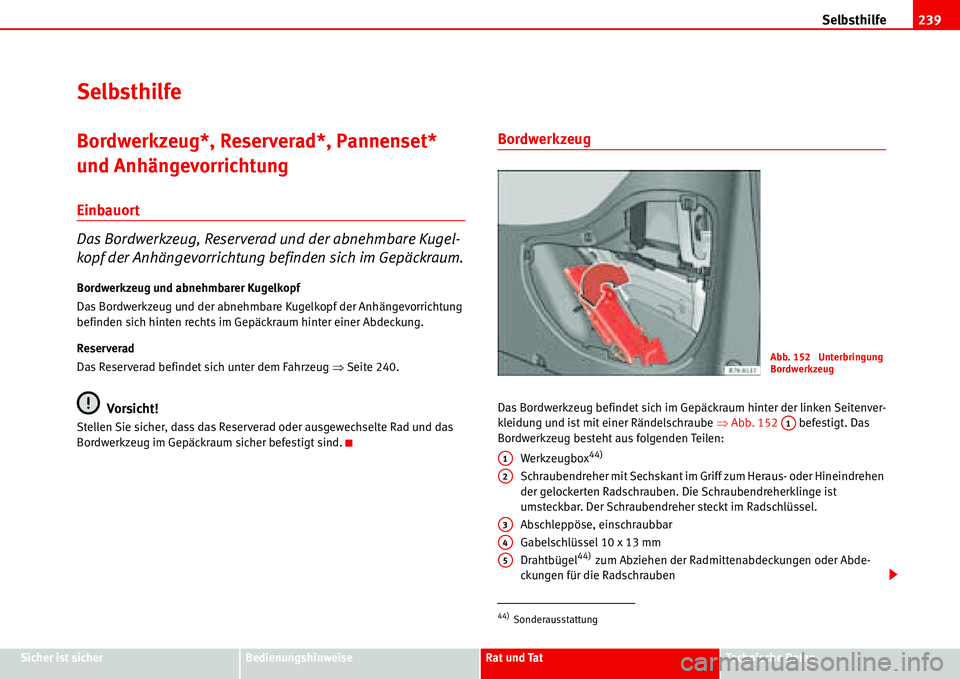

Selbsthilfe239
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Selbsthilfe
Bordwerkzeug*, Reserverad*, Pannenset*
und Anhängevorrichtung
Einbauort
Das Bordwerkzeug, Reserverad und der abnehmbare Kugel-
kopf der Anhängevorrichtung befinden sich im Gepäckraum.
Bordwerkzeug und abnehmbarer Kugelkopf
Das Bordwerkzeug und der abnehmbare Kugelkopf der Anhängevorrichtung
befinden sich hinten rechts im Gepäckraum hinter einer Abdeckung.
Reserverad
Das Reserverad befindet sich unter dem Fahrzeug ŸSeite 240.
Vorsicht!
Stellen Sie sicher, dass das Reserverad oder ausgewechselte Rad und das
Bordwerkzeug im Gepäckraum sicher befestigt sind.
Bordwerkzeug
Das Bordwerkzeug befindet sich im Gepäckraum hinter der linken Seitenver-
kleidung und ist mit einer Rändelschraube ŸAbb. 152 befestigt. Das
Bordwerkzeug besteht aus folgenden Teilen:
Werkzeugbox
44)
Schraubendreher mit Sechskant im Griff zum Heraus- oder Hineindrehen
der gelockerten Radschrauben. Die Schraubendreherklinge ist
umsteckbar. Der Schraubendreher steckt im Radschlüssel.
Abschleppöse, einschraubbar
Gabelschlüssel 10 x 13 mm
Drahtbügel
44) zum Abziehen der Radmittenabdeckungen oder Abde-
ckungen für die Radschrauben
44)Sonderausstattung
Abb. 152 Unterbringung
Bordwerkzeug
A1
A1
A2
A3
A4
A5
Page 242 of 309

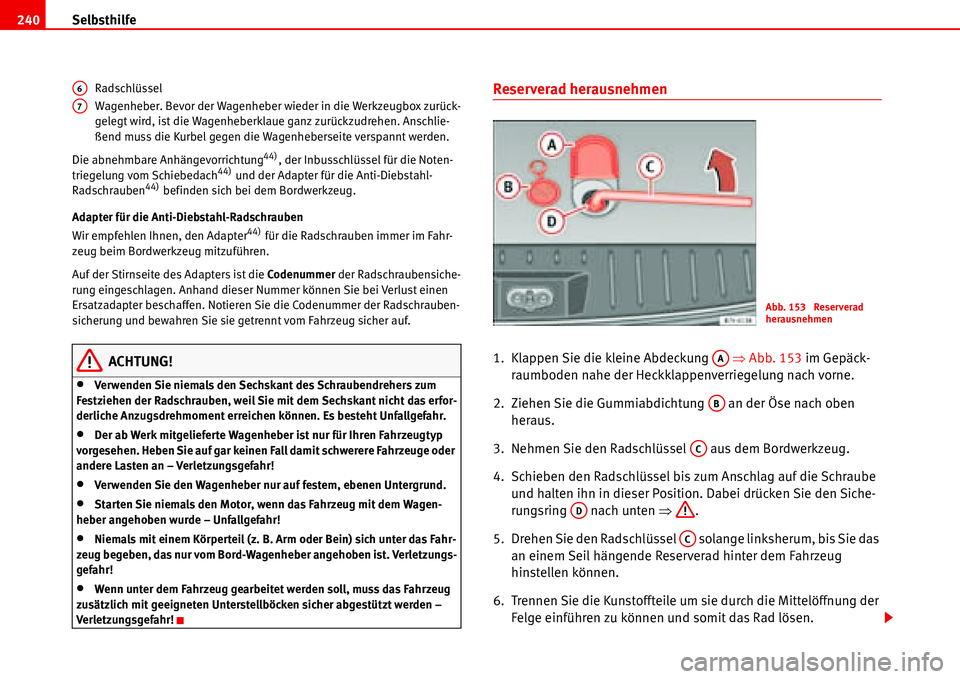

Selbsthilfe 240
Radschlüssel
Wagenheber. Bevor der Wagenheber wieder in die Werkzeugbox zurück-
gelegt wird, ist die Wagenheberklaue ganz zurückzudrehen. Anschlie-
ßend muss die Kurbel gegen die Wagenheberseite verspannt werden.
Die abnehmbare Anhängevorrichtung
44), der Inbusschlüssel für die Noten-
triegelung vom Schiebedach44) und der Adapter für die Anti-Diebstahl-
Radschrauben44) befinden sich bei dem Bordwerkzeug.
Adapter für die Anti-Diebstahl-Radschrauben
Wir empfehlen Ihnen, den Adapter
44) für die Radschrauben immer im Fahr-
zeug beim Bordwerkzeug mitzuführen.
Auf der Stirnseite des Adapters ist die Codenummer der Radschraubensiche-
rung eingeschlagen. Anhand dieser Nummer können Sie bei Verlust einen
Ersatzadapter beschaffen. Notieren Sie die Codenummer der Radschrauben-
sicherung und bewahren Sie sie getrennt vom Fahrzeug sicher auf.
ACHTUNG!
•Verwenden Sie niemals den Sechskant des Schraubendrehers zum
Festziehen der Radschrauben, weil Sie mit dem Sechskant nicht das erfor-
derliche Anzugsdrehmoment erreichen können. Es besteht Unfallgefahr.
•Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge oder
andere Lasten an – Verletzungsgefahr!
•Verwenden Sie den Wagenheber nur auf festem, ebenen Untergrund.
•Starten Sie niemals den Motor, wenn das Fahrzeug mit dem Wagen-
heber angehoben wurde – Unfallgefahr!
•Niemals mit einem Körperteil (z. B. Arm oder Bein) sich unter das Fahr-
zeug begeben, das nur vom Bord-Wagenheber angehoben ist. Verletzungs-
gefahr!
•Wenn unter dem Fahrzeug gearbeitet werden soll, muss das Fahrzeug
zusätzlich mit geeigneten Unterstellböcken sicher abgestützt werden –
Verletzungsgefahr!
Reserverad herausnehmen
1. Klappen Sie die kleine Abdeckung ŸAbb. 153 im Gepäck-
raumboden nahe der Heckklappenverriegelung nach vorne.
2. Ziehen Sie die Gummiabdichtung an der Öse nach oben
heraus.
3. Nehmen Sie den Radschlüssel aus dem Bordwerkzeug.
4. Schieben den Radschlüssel bis zum Anschlag auf die Schraube
und halten ihn in dieser Position. Dabei drücken Sie den Siche-
rungsring nach unten Ÿ.
5. Drehen Sie den Radschlüssel solange linksherum, bis Sie das
an einem Seil hängende Reserverad hinter dem Fahrzeug
hinstellen können.
6. Trennen Sie die Kunstoffteile um sie durch die Mittelöffnung der
Felge einführen zu können und somit das Rad lösen.
A6
A7
Abb. 153 Reserverad
herausnehmen
AA
AB
AC
AD
AC
Page 243 of 309

Selbsthilfe241
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

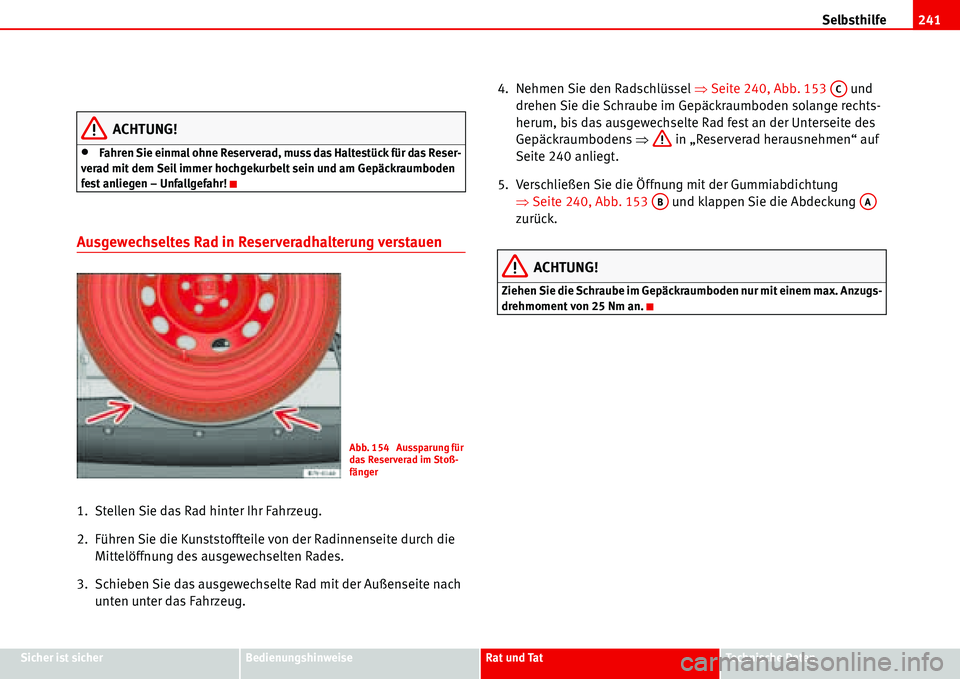

ACHTUNG!
•Fahren Sie einmal ohne Reserverad, muss das Haltestück für das Reser-
verad mit dem Seil immer hochgekurbelt sein und am Gepäckraumboden
fest anliegen – Unfallgefahr!
Ausgewechseltes Rad in Reserveradhalterung verstauen
1. Stellen Sie das Rad hinter Ihr Fahrzeug.
2. Führen Sie die Kunststoffteile von der Radinnenseite durch die
Mittelöffnung des ausgewechselten Rades.
3. Schieben Sie das ausgewechselte Rad mit der Außenseite nach
unten unter das Fahrzeug.4. Nehmen Sie den Radschlüssel ŸSeite 240, Abb. 153 und
drehen Sie die Schraube im Gepäckraumboden solange rechts-
herum, bis das ausgewechselte Rad fest an der Unterseite des
Gepäckraumbodens Ÿ in „Reserverad herausnehmen“ auf
Seite 240 anliegt.
5. Verschließen Sie die Öffnung mit der Gummiabdichtung
ŸSeite 240, Abb. 153 und klappen Sie die Abdeckung
zurück.
ACHTUNG!
Ziehen Sie die Schraube im Gepäckraumboden nur mit einem max. Anzugs-
drehmoment von 25 Nm an.
Abb. 154 Aussparung für
das Reserverad im Stoß-
fänger
AC
ABAA
Page 244 of 309

Selbsthilfe 242

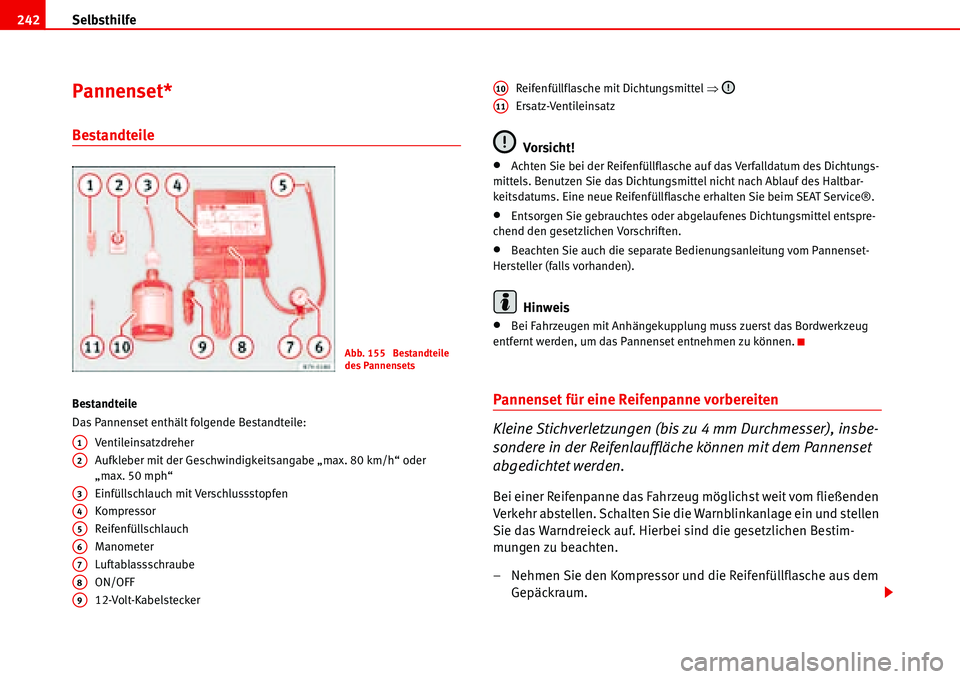

Pannenset*
Bestandteile
Bestandteile
Das Pannenset enthält folgende Bestandteile:
Ventileinsatzdreher
Aufkleber mit der Geschwindigkeitsangabe „max. 80 km/h“ oder
„max. 50 mph“
Einfüllschlauch mit Verschlussstopfen
Kompressor
Reifenfüllschlauch
Manometer
Luftablassschraube
ON/OFF
12-Volt-Kabelstecker Reifenfüllflasche mit Dichtungsmittel Ÿ
Ersatz-Ventileinsatz
Vorsicht!
•Achten Sie bei der Reifenfüllflasche auf das Verfalldatum des Dichtungs-
mittels. Benutzen Sie das Dichtungsmittel nicht nach Ablauf des Haltbar-
keitsdatums. Eine neue Reifenfüllflasche erhalten Sie beim SEAT Service®.
•Entsorgen Sie gebrauchtes oder abgelaufenes Dichtungsmittel entspre-
chend den gesetzlichen Vorschriften.
•Beachten Sie auch die separate Bedienungsanleitung vom Pannenset-
Hersteller (falls vorhanden).
Hinweis
•Bei Fahrzeugen mit Anhängekupplung muss zuerst das Bordwerkzeug
entfernt werden, um das Pannenset entnehmen zu können.
Pannenset für eine Reifenpanne vorbereiten
Kleine Stichverletzungen (bis zu 4 mm Durchmesser), insbe-
sondere in der Reifenlauffläche können mit dem Pannenset
abgedichtet werden.
Bei einer Reifenpanne das Fahrzeug möglichst weit vom fließenden
Verkehr abstellen. Schalten Sie die Warnblinkanlage ein und stellen
Sie das Warndreieck auf. Hierbei sind die gesetzlichen Bestim-
mungen zu beachten.
– Nehmen Sie den Kompressor und die Reifenfüllflasche aus dem
Gepäckraum.
Abb. 155 Bestandteile
des Pannensets
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
