Sicherheitsgurte19
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

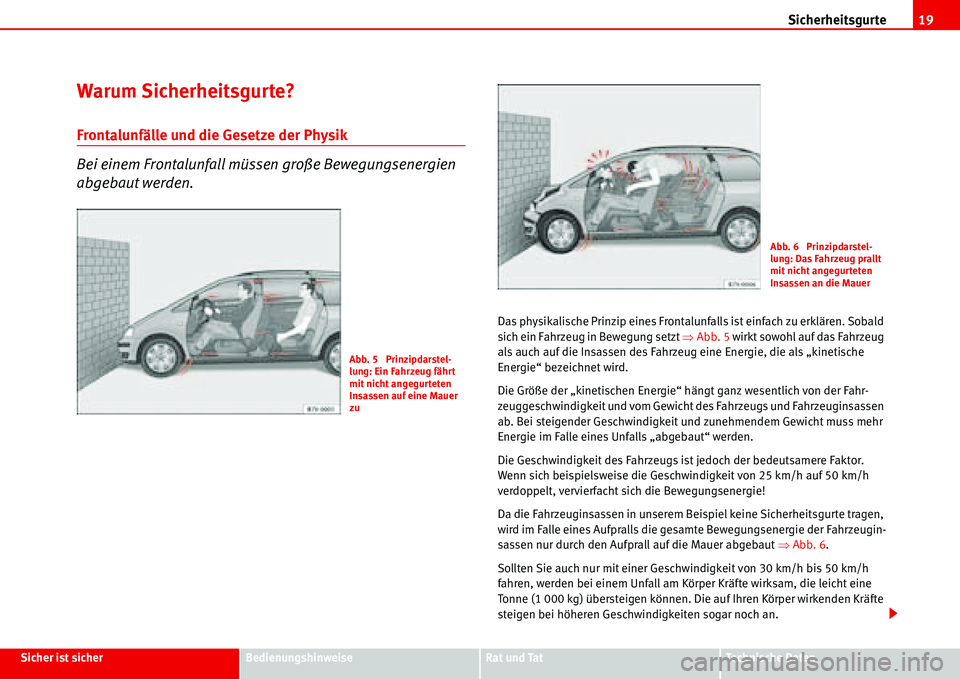

Warum Sicherheitsgurte?
Frontalunfälle und die Gesetze der Physik
Bei einem Frontalunfall müssen große Bewegungsenergien
abgebaut werden.
Das physikalische Prinzip eines Frontalunfalls ist einfach zu erklären. Sobald
sich ein Fahrzeug in Bewegung setzt ŸAbb. 5 wirkt sowohl auf das Fahrzeug
als auch auf die Insassen des Fahrzeug eine Energie, die als „kinetische
Energie“ bezeichnet wird.
Die Größe der „kinetischen Energie“ hängt ganz wesentlich von der Fahr-
zeuggeschwindigkeit und vom Gewicht des Fahrzeugs und Fahrzeuginsassen
ab. Bei steigender Geschwindigkeit und zunehmendem Gewicht muss mehr
Energie im Falle eines Unfalls „abgebaut“ werden.
Die Geschwindigkeit des Fahrzeugs ist jedoch der bedeutsamere Faktor.
Wenn sich beispielsweise die Geschwindigkeit von 25 km/h auf 50 km/h
verdoppelt, vervierfacht sich die Bewegungsenergie!
Da die Fahrzeuginsassen in unserem Beispiel keine Sicherheitsgurte tragen,
wird im Falle eines Aufpralls die gesamte Bewegungsenergie der Fahrzeugin-
sassen nur durch den Aufprall auf die Mauer abgebaut ŸAbb. 6.
Sollten Sie auch nur mit einer Geschwindigkeit von 30 km/h bis 50 km/h
fahren, werden bei einem Unfall am Körper Kräfte wirksam, die leicht eine
Tonne (1 000 kg) übersteigen können. Die auf Ihren Körper wirkenden Kräfte
steigen bei höheren Geschwindigkeiten sogar noch an.
Abb. 5 Prinzipdarstel-
lung: Ein Fahrzeug fährt
mit nicht angegurteten
Insassen auf eine Mauer
zu
Abb. 6 Prinzipdarstel-
lung: Das Fahrzeug prallt
mit nicht angegurteten
Insassen an die Mauer

Sicherheitsgurte 20
Fahrzeuginsassen, die ihre Sicherheitsgurte nicht angelegt haben, sind also
nicht mit ihrem Fahrzeug „verbunden“. Bei einem Frontalunfall werden sich
diese Personen also mit der gleichen Geschwindigkeit weiterbewegen, wie
sich das Fahrzeug vor dem Aufprall bewegt hat! Dieses Beispiel gilt nicht nur
für Frontalunfälle, sondern bei allen Arten von Unfällen und Kollisionen.

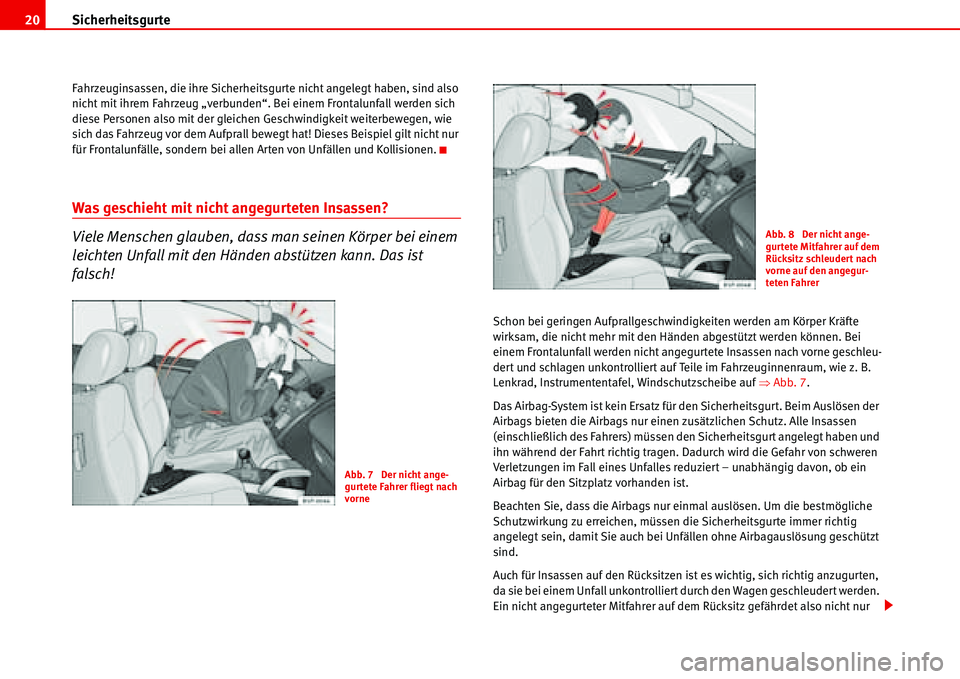

Was geschieht mit nicht angegurteten Insassen?
Viele Menschen glauben, dass man seinen Körper bei einem
leichten Unfall mit den Händen abstützen kann. Das ist
falsch!
Schon bei geringen Aufprallgeschwindigkeiten werden am Körper Kräfte
wirksam, die nicht mehr mit den Händen abgestützt werden können. Bei
einem Frontalunfall werden nicht angegurtete Insassen nach vorne geschleu-
dert und schlagen unkontrolliert auf Teile im Fahrzeuginnenraum, wie z. B.
Lenkrad, Instrumententafel, Windschutzscheibe auf ŸAbb. 7.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt. Beim Auslösen der
Airbags bieten die Airbags nur einen zusätzlichen Schutz. Alle Insassen
(einschließlich des Fahrers) müssen den Sicherheitsgurt angelegt haben und
ihn während der Fahrt richtig tragen. Dadurch wird die Gefahr von schweren
Verletzungen im Fall eines Unfalles reduziert – unabhängig davon, ob ein
Airbag für den Sitzplatz vorhanden ist.
Beachten Sie, dass die Airbags nur einmal auslösen. Um die bestmögliche
Schutzwirkung zu erreichen, müssen die Sicherheitsgurte immer richtig
angelegt sein, damit Sie auch bei Unfällen ohne Airbagauslösung geschützt
sind.
Auch für Insassen auf den Rücksitzen ist es wichtig, sich richtig anzugurten,
da sie bei einem Unfall unkontrolliert durch den Wagen geschleudert werden.
Ein nicht angegurteter Mitfahrer auf dem Rücksitz gefährdet also nicht nur
Abb. 7 Der nicht ange-
gurtete Fahrer fliegt nach
vorne
Abb. 8 Der nicht ange-
gurtete Mitfahrer auf dem
Rücksitz schleudert nach
vorne auf den angegur-
teten Fahrer

Sicherheitsgurte21
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten sich, sondern auch den vorne sitzenden Fahrer und/oder Beifahrer
ŸAbb. 8.

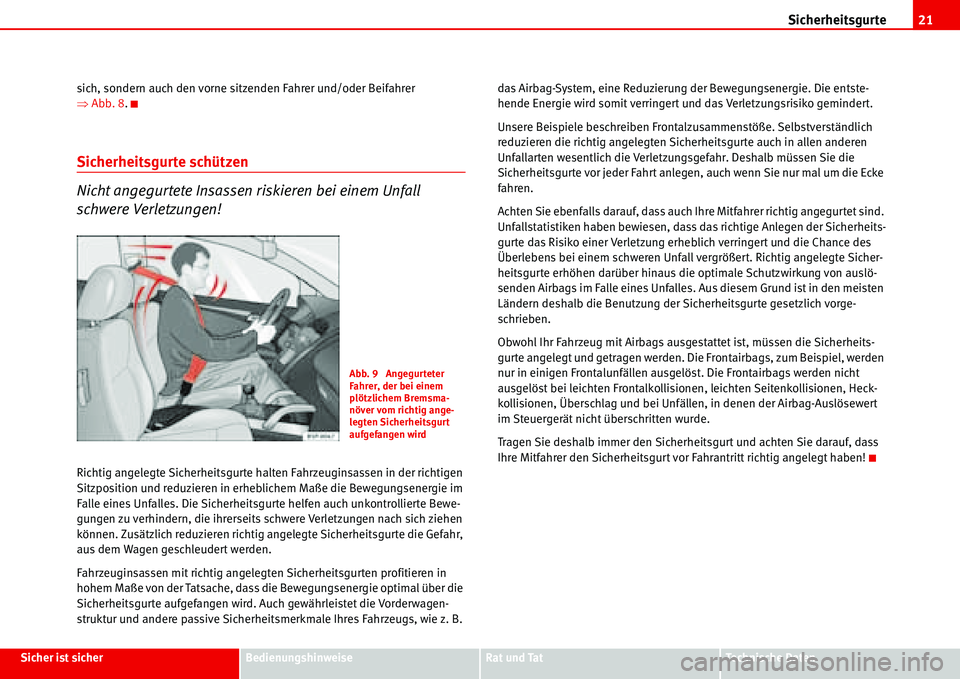

Sicherheitsgurte schützen
Nicht angegurtete Insassen riskieren bei einem Unfall
schwere Verletzungen!
Richtig angelegte Sicherheitsgurte halten Fahrzeuginsassen in der richtigen
Sitzposition und reduzieren in erheblichem Maße die Bewegungsenergie im
Falle eines Unfalles. Die Sicherheitsgurte helfen auch unkontrollierte Bewe-
gungen zu verhindern, die ihrerseits schwere Verletzungen nach sich ziehen
können. Zusätzlich reduzieren richtig angelegte Sicherheitsgurte die Gefahr,
aus dem Wagen geschleudert werden.
Fahrzeuginsassen mit richtig angelegten Sicherheitsgurten profitieren in
hohem Maße von der Tatsache, dass die Bewegungsenergie optimal über die
Sicherheitsgurte aufgefangen wird. Auch gewährleistet die Vorderwagen-
struktur und andere passive Sicherheitsmerkmale Ihres Fahrzeugs, wie z. B. das Airbag-System, eine Reduzierung der Bewegungsenergie. Die entste-
hende Energie wird somit verringert und das Verletzungsrisiko gemindert.
Unsere Beispiele beschreiben Frontalzusammenstöße. Selbstverständlich
reduzieren die richtig angelegten Sicherheitsgurte auch in allen anderen
Unfallarten wesentlich die Verletzungsgefahr. Deshalb müssen Sie die
Sicherheitsgurte vor jeder Fahrt anlegen, auch wenn Sie nur mal um die Ecke
fahren.
Achten Sie ebenfalls darauf, dass auch Ihre Mitfahrer richtig angegurtet sind.
Unfallstatistiken haben bewiesen, dass das richtige Anlegen der Sicherheits-
gurte das Risiko einer Verletzung erheblich verringert und die Chance des
Überlebens bei einem schweren Unfall vergrößert. Richtig angelegte Sicher-
heitsgurte erhöhen darüber hinaus die optimale Schutzwirkung von auslö-
senden Airbags im Falle eines Unfalles. Aus diesem Grund ist in den meisten
Ländern deshalb die Benutzung der Sicherheitsgurte gesetzlich vorge-
schrieben.
Obwohl Ihr Fahrzeug mit Airbags ausgestattet ist, müssen die Sicherheits-
gurte angelegt und getragen werden. Die Frontairbags, zum Beispiel, werden
nur in einigen Frontalunfällen ausgelöst. Die Frontairbags werden nicht
ausgelöst bei leichten Frontalkollisionen, leichten Seitenkollisionen, Heck-
kollisionen, Überschlag und bei Unfällen, in denen der Airbag-Auslösewert
im Steuergerät nicht überschritten wurde.
Tragen Sie deshalb immer den Sicherheitsgurt und achten Sie darauf, dass
Ihre Mitfahrer den Sicherheitsgurt vor Fahrantritt richtig angelegt haben!
Abb. 9 Angegurteter
Fahrer, der bei einem
plötzlichem Bremsma-
növer vom richtig ange-
legten Sicherheitsgurt
aufgefangen wird

Sicherheitsgurte 22

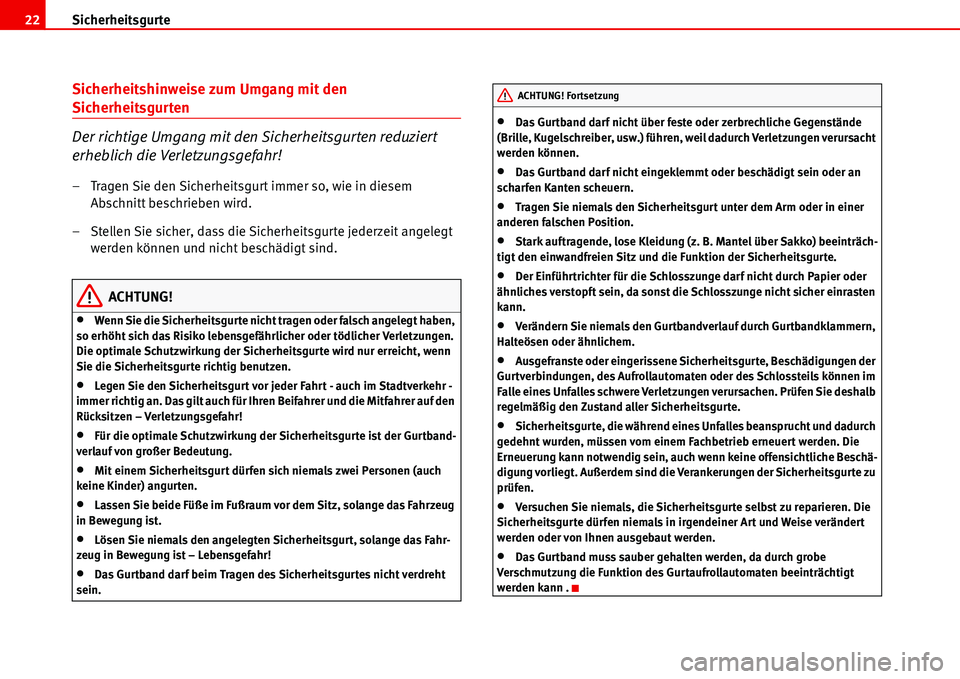

Sicherheitshinweise zum Umgang mit den
Sicherheitsgurten
Der richtige Umgang mit den Sicherheitsgurten reduziert
erheblich die Verletzungsgefahr!
– Tragen Sie den Sicherheitsgurt immer so, wie in diesem
Abschnitt beschrieben wird.
– Stellen Sie sicher, dass die Sicherheitsgurte jederzeit angelegt
werden können und nicht beschädigt sind.
ACHTUNG!
•Wenn Sie die Sicherheitsgurte nicht tragen oder falsch angelegt haben,
so erhöht sich das Risiko lebensgefährlicher oder tödlicher Verletzungen.
Die optimale Schutzwirkung der Sicherheitsgurte wird nur erreicht, wenn
Sie die Sicherheitsgurte richtig benutzen.
•Legen Sie den Sicherheitsgurt vor jeder Fahrt - auch im Stadtverkehr -
immer richtig an. Das gilt auch für Ihren Beifahrer und die Mitfahrer auf den
Rücksitzen – Verletzungsgefahr!
•Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurtband-
verlauf von großer Bedeutung.
•Mit einem Sicherheitsgurt dürfen sich niemals zwei Personen (auch
keine Kinder) angurten.
•Lassen Sie beide Füße im Fußraum vor dem Sitz, solange das Fahrzeug
in Bewegung ist.
•Lösen Sie niemals den angelegten Sicherheitsgurt, solange das Fahr-
zeug in Bewegung ist – Lebensgefahr!
•Das Gurtband darf beim Tragen des Sicherheitsgurtes nicht verdreht
sein.
•Das Gurtband darf nicht über feste oder zerbrechliche Gegenstände
(Brille, Kugelschreiber, usw.) führen, weil dadurch Verletzungen verursacht
werden können.
•Das Gurtband darf nicht eingeklemmt oder beschädigt sein oder an
scharfen Kanten scheuern.
•Tragen Sie niemals den Sicherheitsgurt unter dem Arm oder in einer
anderen falschen Position.
•Stark auftragende, lose Kleidung (z. B. Mantel über Sakko) beeinträch-
tigt den einwandfreien Sitz und die Funktion der Sicherheitsgurte.
•Der Einführtrichter für die Schlosszunge darf nicht durch Papier oder
ähnliches verstopft sein, da sonst die Schlosszunge nicht sicher einrasten
kann.
•Verändern Sie niemals den Gurtbandverlauf durch Gurtbandklammern,
Halteösen oder ähnlichem.
•Ausgefranste oder eingerissene Sicherheitsgurte, Beschädigungen der
Gurtverbindungen, des Aufrollautomaten oder des Schlossteils können im
Falle eines Unfalles schwere Verletzungen verursachen. Prüfen Sie deshalb
regelmäßig den Zustand aller Sicherheitsgurte.
•Sicherheitsgurte, die während eines Unfalles beansprucht und dadurch
gedehnt wurden, müssen vom einem Fachbetrieb erneuert werden. Die
Erneuerung kann notwendig sein, auch wenn keine offensichtliche Beschä-
digung vorliegt. Außerdem sind die Verankerungen der Sicherheitsgurte zu
prüfen.
•Versuchen Sie niemals, die Sicherheitsgurte selbst zu reparieren. Die
Sicherheitsgurte dürfen niemals in irgendeiner Art und Weise verändert
werden oder von Ihnen ausgebaut werden.
•Das Gurtband muss sauber gehalten werden, da durch grobe
Verschmutzung die Funktion des Gurtaufrollautomaten beeinträchtigt
werden kann .
ACHTUNG! Fortsetzung

Sicherheitsgurte23
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

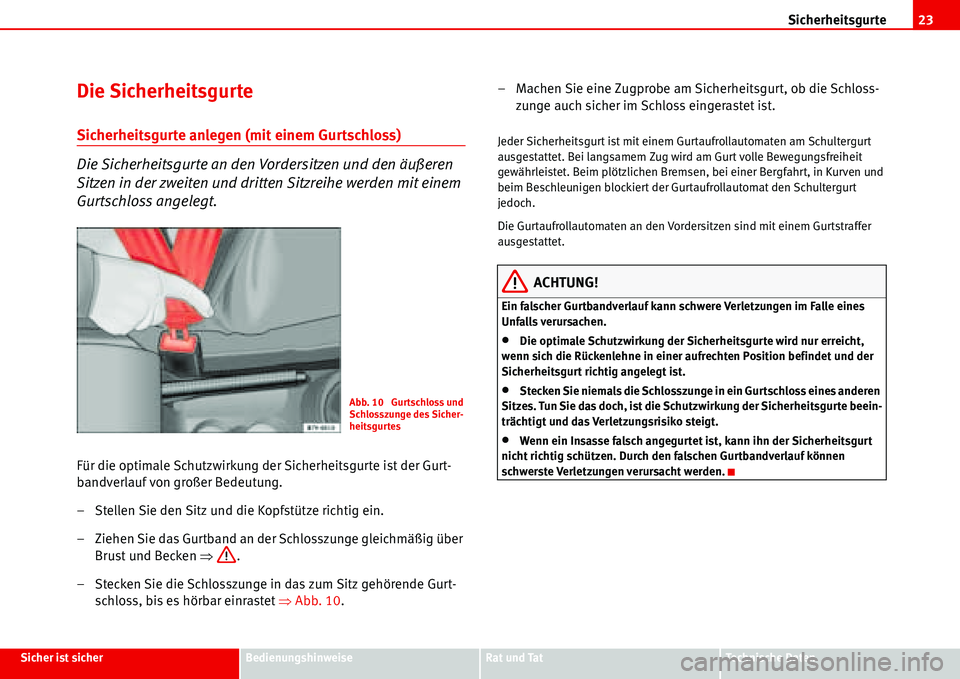

Die Sicherheitsgurte
Sicherheitsgurte anlegen (mit einem Gurtschloss)
Die Sicherheitsgurte an den Vordersitzen und den äußeren
Sitzen in der zweiten und dritten Sitzreihe werden mit einem
Gurtschloss angelegt.
Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurt-
bandverlauf von großer Bedeutung.
– Stellen Sie den Sitz und die Kopfstütze richtig ein.
– Ziehen Sie das Gurtband an der Schlosszunge gleichmäßig über
Brust und Becken Ÿ.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende Gurt-
schloss, bis es hörbar einrastet ŸAbb. 10.– Machen Sie eine Zugprobe am Sicherheitsgurt, ob die Schloss-
zunge auch sicher im Schloss eingerastet ist.
Jeder Sicherheitsgurt ist mit einem Gurtaufrollautomaten am Schultergurt
ausgestattet. Bei langsamem Zug wird am Gurt volle Bewegungsfreiheit
gewährleistet. Beim plötzlichen Bremsen, bei einer Bergfahrt, in Kurven und
beim Beschleunigen blockiert der Gurtaufrollautomat den Schultergurt
jedoch.
Die Gurtaufrollautomaten an den Vordersitzen sind mit einem Gurtstraffer
ausgestattet.
ACHTUNG!
Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalls verursachen.
•Die optimale Schutzwirkung der Sicherheitsgurte wird nur erreicht,
wenn sich die Rückenlehne in einer aufrechten Position befindet und der
Sicherheitsgurt richtig angelegt ist.
•Stecken Sie niemals die Schlosszunge in ein Gurtschloss eines anderen
Sitzes. Tun Sie das doch, ist die Schutzwirkung der Sicherheitsgurte beein-
trächtigt und das Verletzungsrisiko steigt.
•Wenn ein Insasse falsch angegurtet ist, kann ihn der Sicherheitsgurt
nicht richtig schützen. Durch den falschen Gurtbandverlauf können
schwerste Verletzungen verursacht werden.
Abb. 10 Gurtschloss und
Schlosszunge des Sicher-
heitsgurtes

Sicherheitsgurte 24

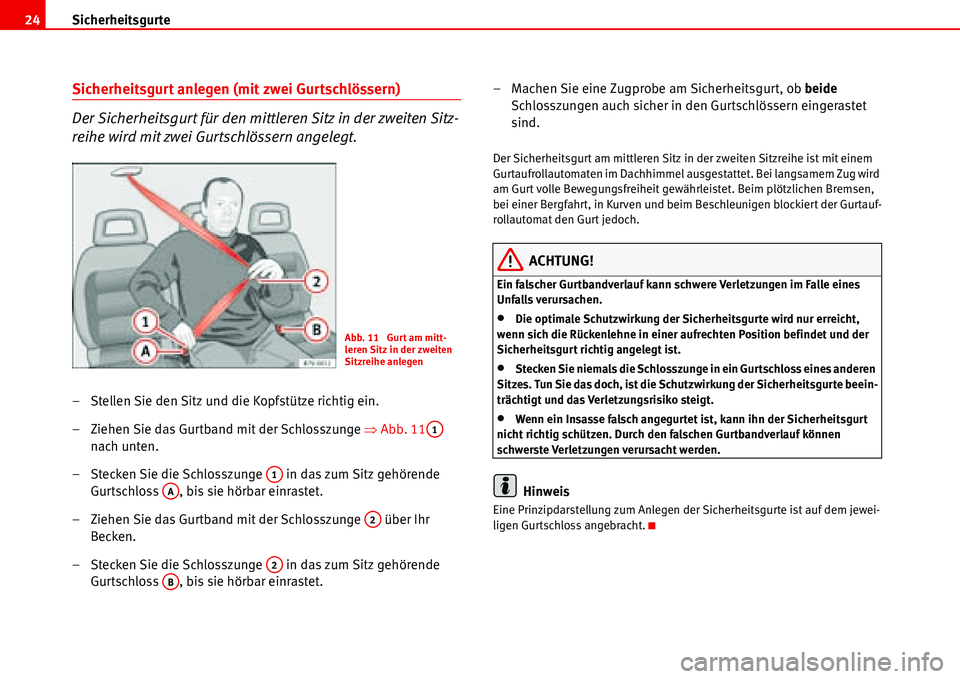

Sicherheitsgurt anlegen (mit zwei Gurtschlössern)
Der Sicherheitsgurt für den mittleren Sitz in der zweiten Sitz-
reihe wird mit zwei Gurtschlössern angelegt.
– Stellen Sie den Sitz und die Kopfstütze richtig ein.
– Ziehen Sie das Gurtband mit der Schlosszunge ŸAbb. 11
nach unten.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende
Gurtschloss , bis sie hörbar einrastet.
– Ziehen Sie das Gurtband mit der Schlosszunge über Ihr
Becken.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende
Gurtschloss , bis sie hörbar einrastet.– Machen Sie eine Zugprobe am Sicherheitsgurt, ob beide
Schlosszungen auch sicher in den Gurtschlössern eingerastet
sind.
Der Sicherheitsgurt am mittleren Sitz in der zweiten Sitzreihe ist mit einem
Gurtaufrollautomaten im Dachhimmel ausgestattet. Bei langsamem Zug wird
am Gurt volle Bewegungsfreiheit gewährleistet. Beim plötzlichen Bremsen,
bei einer Bergfahrt, in Kurven und beim Beschleunigen blockiert der Gurtauf-
rollautomat den Gurt jedoch.
ACHTUNG!
Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalls verursachen.
•Die optimale Schutzwirkung der Sicherheitsgurte wird nur erreicht,
wenn sich die Rückenlehne in einer aufrechten Position befindet und der
Sicherheitsgurt richtig angelegt ist.
•Stecken Sie niemals die Schlosszunge in ein Gurtschloss eines anderen
Sitzes. Tun Sie das doch, ist die Schutzwirkung der Sicherheitsgurte beein-
trächtigt und das Verletzungsrisiko steigt.
•Wenn ein Insasse falsch angegurtet ist, kann ihn der Sicherheitsgurt
nicht richtig schützen. Durch den falschen Gurtbandverlauf können
schwerste Verletzungen verursacht werden.
Hinweis
Eine Prinzipdarstellung zum Anlegen der Sicherheitsgurte ist auf dem jewei-
ligen Gurtschloss angebracht.
Abb. 11 Gurt am mitt-
leren Sitz in der zweiten
Sitzreihe anlegen
A1
A1
AA
A2
A2
AB

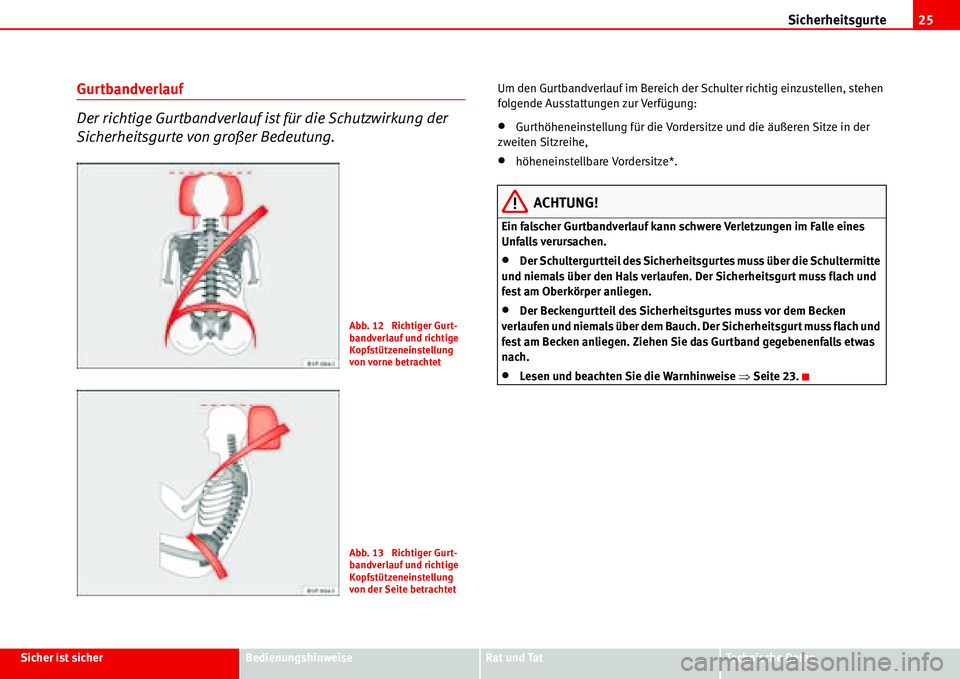

Sicherheitsgurte25
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Gurtbandverlauf
Der richtige Gurtbandverlauf ist für die Schutzwirkung der
Sicherheitsgurte von großer Bedeutung.Um den Gurtbandverlauf im Bereich der Schulter richtig einzustellen, stehen
folgende Ausstattungen zur Verfügung:
•Gurthöheneinstellung für die Vordersitze und die äußeren Sitze in der
zweiten Sitzreihe,
•höheneinstellbare Vordersitze*.
ACHTUNG!
Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalls verursachen.
•Der Schultergurtteil des Sicherheitsgurtes muss über die Schultermitte
und niemals über den Hals verlaufen. Der Sicherheitsgurt muss flach und
fest am Oberkörper anliegen.
•Der Beckengurtteil des Sicherheitsgurtes muss vor dem Becken
verlaufen und niemals über dem Bauch. Der Sicherheitsgurt muss flach und
fest am Becken anliegen. Ziehen Sie das Gurtband gegebenenfalls etwas
nach.
•Lesen und beachten Sie die Warnhinweise ŸSeite 23.
Abb. 12 Richtiger Gurt-
bandverlauf und richtige
Kopfstützeneinstellung
von vorne betrachtet
Abb. 13 Richtiger Gurt-
bandverlauf und richtige
Kopfstützeneinstellung
von der Seite betrachtet

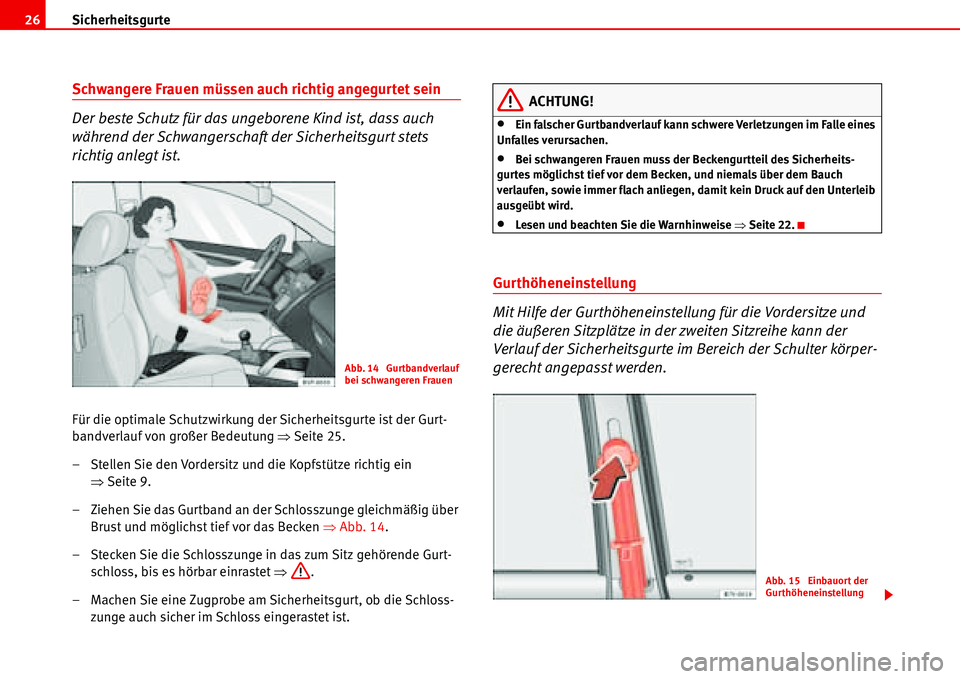

Sicherheitsgurte 26
Schwangere Frauen müssen auch richtig angegurtet sein
Der beste Schutz für das ungeborene Kind ist, dass auch
während der Schwangerschaft der Sicherheitsgurt stets
richtig anlegt ist.
Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurt-
bandverlauf von großer Bedeutung ŸSeite 25.
– Stellen Sie den Vordersitz und die Kopfstütze richtig ein
ŸSeite 9.
– Ziehen Sie das Gurtband an der Schlosszunge gleichmäßig über
Brust und möglichst tief vor das Becken ŸAbb. 14.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende Gurt-
schloss, bis es hörbar einrastet Ÿ.
– Machen Sie eine Zugprobe am Sicherheitsgurt, ob die Schloss-
zunge auch sicher im Schloss eingerastet ist.
ACHTUNG!
•Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalles verursachen.
•Bei schwangeren Frauen muss der Beckengurtteil des Sicherheits-
gurtes möglichst tief vor dem Becken, und niemals über dem Bauch
verlaufen, sowie immer flach anliegen, damit kein Druck auf den Unterleib
ausgeübt wird.
•Lesen und beachten Sie die Warnhinweise ŸSeite 22.
Gurthöheneinstellung
Mit Hilfe der Gurthöheneinstellung für die Vordersitze und
die äußeren Sitzplätze in der zweiten Sitzreihe kann der
Verlauf der Sicherheitsgurte im Bereich der Schulter körper-
gerecht angepasst werden.
Abb. 14 Gurtbandverlauf
bei schwangeren Frauen
Abb. 15 Einbauort der
Gurthöheneinstellung

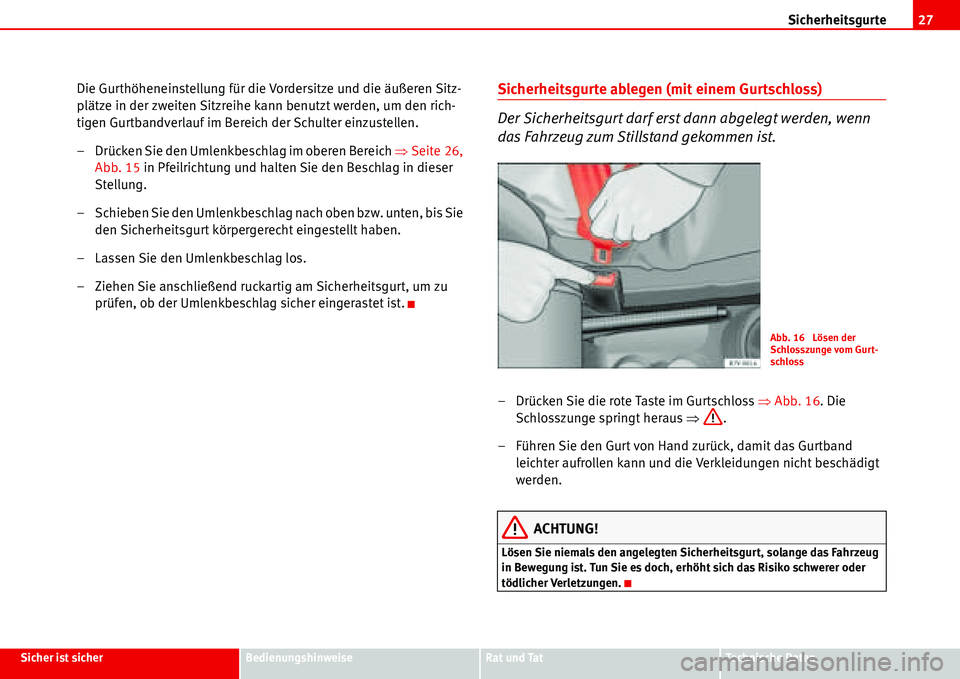

Sicherheitsgurte27
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Die Gurthöheneinstellung für die Vordersitze und die äußeren Sitz-
plätze in der zweiten Sitzreihe kann benutzt werden, um den rich-
tigen Gurtbandverlauf im Bereich der Schulter einzustellen.
– Drücken Sie den Umlenkbeschlag im oberen Bereich ŸSeite 26,
Abb. 15 in Pfeilrichtung und halten Sie den Beschlag in dieser
Stellung.
– Schieben Sie den Umlenkbeschlag nach oben bzw. unten, bis Sie
den Sicherheitsgurt körpergerecht eingestellt haben.
– Lassen Sie den Umlenkbeschlag los.
– Ziehen Sie anschließend ruckartig am Sicherheitsgurt, um zu
prüfen, ob der Umlenkbeschlag sicher eingerastet ist.Sicherheitsgurte ablegen (mit einem Gurtschloss)
Der Sicherheitsgurt darf erst dann abgelegt werden, wenn
das Fahrzeug zum Stillstand gekommen ist.
– Drücken Sie die rote Taste im Gurtschloss ŸAbb. 16. Die
Schlosszunge springt heraus Ÿ.
– Führen Sie den Gurt von Hand zurück, damit das Gurtband
leichter aufrollen kann und die Verkleidungen nicht beschädigt
werden.
ACHTUNG!
Lösen Sie niemals den angelegten Sicherheitsgurt, solange das Fahrzeug
in Bewegung ist. Tun Sie es doch, erhöht sich das Risiko schwerer oder
tödlicher Verletzungen.
Abb. 16 Lösen der
Schlosszunge vom Gurt-
schloss

Sicherheitsgurte 28
Sicherheitsgurte ablegen (mit zwei Gurtschlössern)
Der Sicherheitsgurt darf erst dann abgelegt werden, wenn
das Fahrzeug zum Stillstand gekommen ist.
– Drücken Sie die rote Taste im Gurtschloss ŸAbb. 17 . Die
Schlosszunge springt heraus.
– Drücken Sie die rote Taste im Gurtschloss . Die Schlosszunge
springt heraus.
– Führen Sie die beiden Schlosszungen zurück, damit das Gurt-
band leichter aufrollen kann und die Verkleidungen nicht
beschädigt werden.
ACHTUNG!
Lösen Sie niemals den angelegten Sicherheitsgurt, solange das Fahrzeug
in Bewegung ist. Tun Sie es doch, erhöht sich das Risiko schwerer oder
tödlicher Verletzungen.
Abb. 17 Gurt mit zwei
Gurtschlössern ablegen
A1
A2
