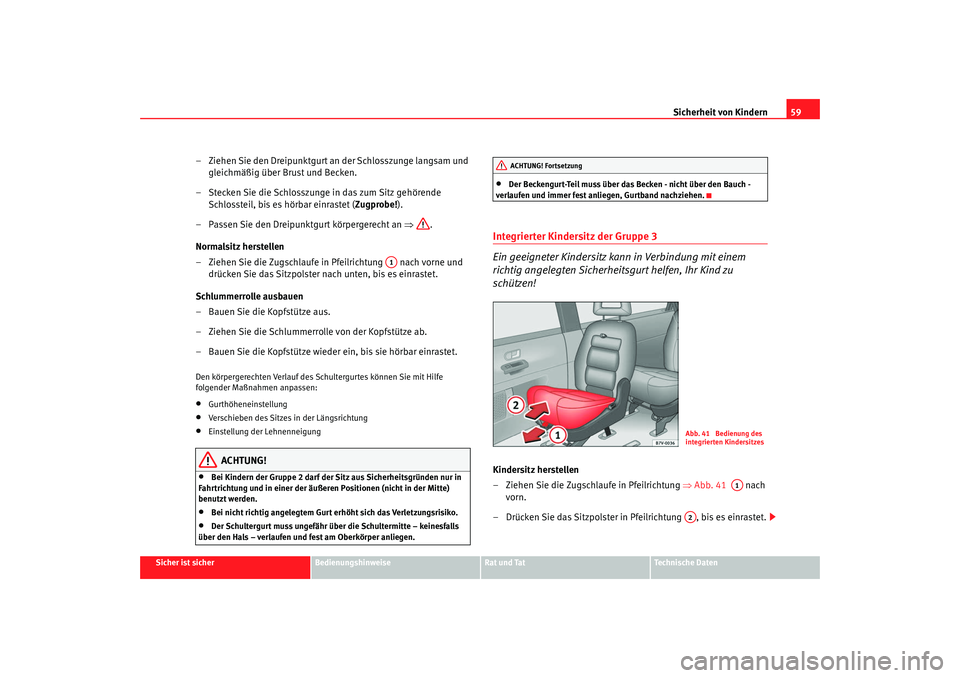

Sicherheit von Kindern59
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Ziehen Sie den Dreipunktgurt an der Schlosszunge langsam und
gleichmäßig über Brust und Becken.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende Schlossteil, bis es hörbar einrastet ( Zugprobe!).
– Passen Sie den Dreipunktgurt körpergerecht an ⇒.
Normalsitz herstellen
– Ziehen Sie die Zugschlaufe in Pfeilrichtung nach vorne und drücken Sie das Sitzpolster nach unten, bis es einrastet.
Schlummerrolle ausbauen
– Bauen Sie die Kopfstütze aus.
– Ziehen Sie die Schlummerrolle von der Kopfstütze ab.
– Bauen Sie die Kopfstütze wieder ein, bis sie hörbar einrastet.Den körpergerechten Verlauf des Sc hultergurtes können Sie mit Hilfe
folgender Maßnahmen anpassen:•
Gurthöheneinstellung
•
Verschieben des Sitzes in der Längsrichtung
•
Einstellung der Lehnenneigung
ACHTUNG!
•
Bei Kindern der Gruppe 2 darf der Sitz aus Sicherheitsgründen nur in
Fahrtrichtung und in einer der äußeren Positionen (nicht in der Mitte)
benutzt werden.
•
Bei nicht richtig angelegtem Gurt erhöht sich das Verletzungsrisiko.
•
Der Schultergurt muss ungefähr über die Schultermitte – keinesfalls
über den Hals – verlaufen und fest am Oberkörper anliegen.
•
Der Beckengurt-Teil muss über das Becken - nicht über den Bauch -
verlaufen und immer fest anliegen, Gurtband nachziehen.
Integrierter Kindersitz der Gruppe 3
Ein geeigneter Kindersitz kann in Verbindung mit einem
richtig angelegten Sicherheitsgurt helfen, Ihr Kind zu
schützen!Kindersitz herstellen
– Ziehen Sie die Zugschlaufe in Pfeilrichtung ⇒Abb. 41 nach
vorn.
– Drücken Sie das Sitzpolster in Pfeilrichtung , bis es einrastet.
A1
ACHTUNG! Fortsetzung
Abb. 41 Bedienung des
integrierten Kindersitzes
A1
A2
ALH_ALE_0707 Seite 59 Mittwoch, 8. August 2007 1:08 13

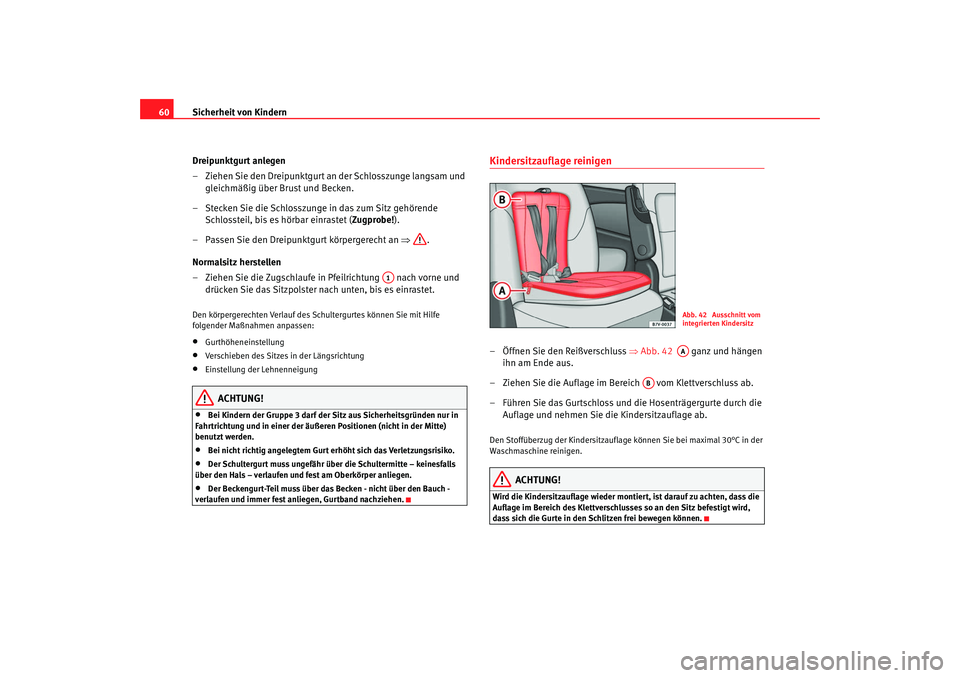

Sicherheit von Kindern
60
Dreipunktgurt anlegen
– Ziehen Sie den Dreipunktgurt an der Schlosszunge langsam und gleichmäßig über Brust und Becken.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende Schlossteil, bis es hörbar einrastet ( Zugprobe!).
– Passen Sie den Dreipunktgurt körpergerecht an ⇒.
Normalsitz herstellen
– Ziehen Sie die Zugschlaufe in Pfeilrichtung nach vorne und drücken Sie das Sitzpolster nach unten, bis es einrastet.Den körpergerechten Verlauf des Sc hultergurtes können Sie mit Hilfe
folgender Maßnahmen anpassen:•
Gurthöheneinstellung
•
Verschieben des Sitzes in der Längsrichtung
•
Einstellung der Lehnenneigung
ACHTUNG!
•
Bei Kindern der Gruppe 3 darf der Sitz aus Sicherheitsgründen nur in
Fahrtrichtung und in einer der äußeren Positionen (nicht in der Mitte)
benutzt werden.
•
Bei nicht richtig angelegtem Gurt erhöht sich das Verletzungsrisiko.
•
Der Schultergurt muss ungefähr über die Schultermitte – keinesfalls
über den Hals – verlaufen und fest am Oberkörper anliegen.
•
Der Beckengurt-Teil muss über das Becken - nicht über den Bauch -
verlaufen und immer fest anliegen, Gurtband nachziehen.
Kindersitzauflage reinigen– Öffnen Sie den Reißverschluss ⇒ Abb. 42 ganz und hängen
ihn am Ende aus.
– Ziehen Sie die Auflage im Bereich vom Klettverschluss ab.
– Führen Sie das Gurtschloss und die Hosenträgergurte durch die Auflage und nehmen Sie die Kindersitzauflage ab.Den Stoffüberzug der Kindersitzauflage können Sie bei maximal 30°C in der
Waschmaschine reinigen.
ACHTUNG!
Wird die Kindersitzauflage wieder montiert, ist darauf zu achten, dass die
Auflage im Bereich des Klettverschlusses so an den Sitz befestigt wird,
dass sich die Gurte in den Schlitzen frei bewegen können.
A1
Abb. 42 Ausschnitt vom
integrierten KindersitzAA
AB
ALH_ALE_0707 Seite 60 Mittwoch, 8. August 2007 1:08 13

61
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ALH_ALE_0707 Seite 61 Mittwoch, 8. August 2007 1:08 13

62

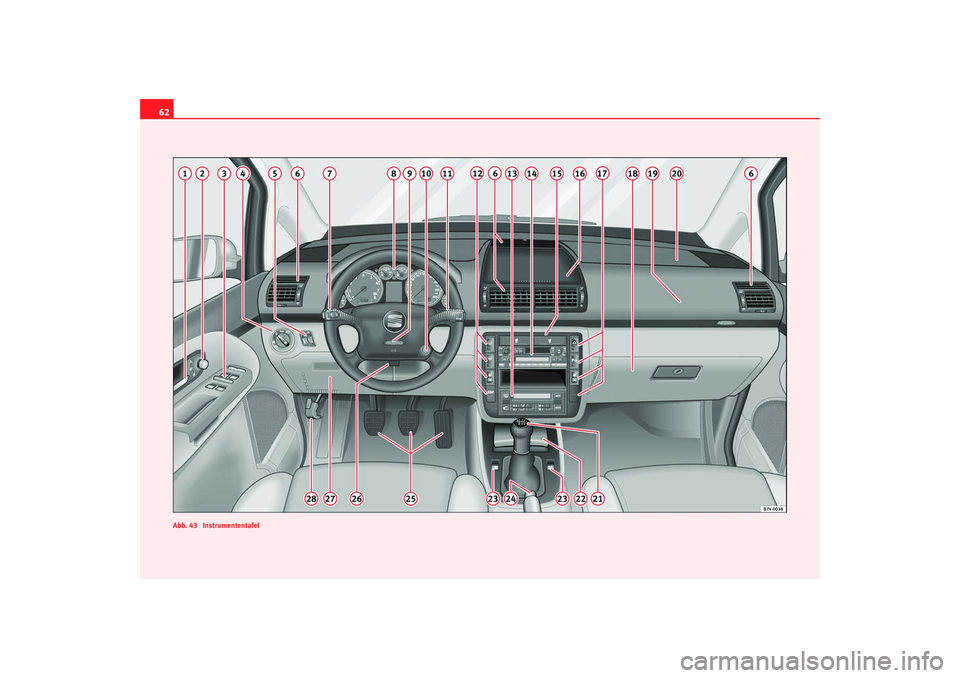

Abb. 43 InstrumententafelALH_ALE_0707 Seite 62 Mittwoch, 8. August 2007 1:08 13

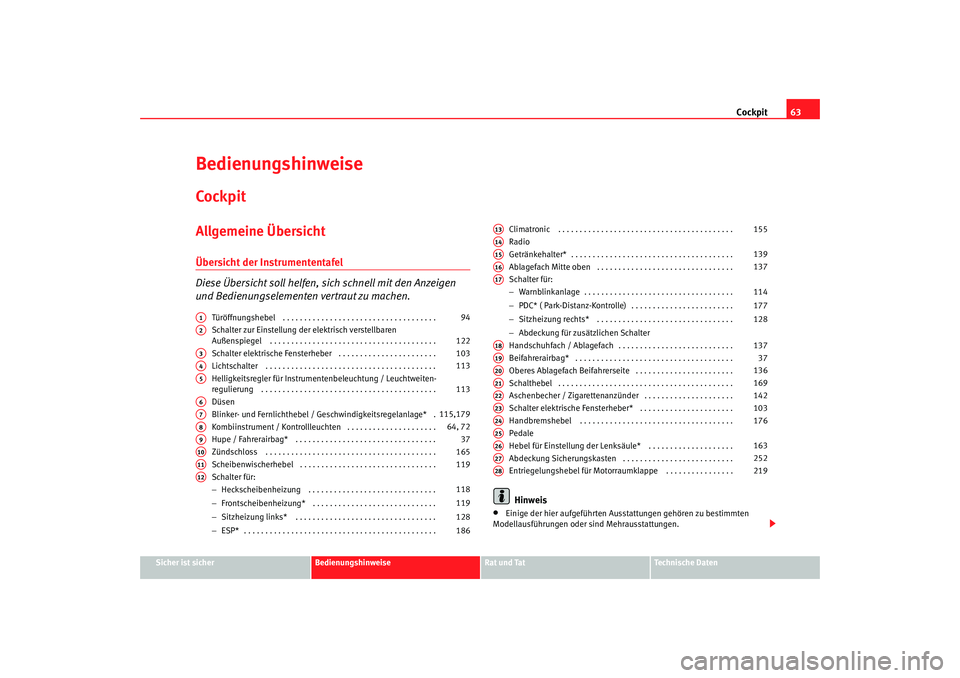

Cockpit63
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
BedienungshinweiseCockpitAllgemeine ÜbersichtÜbersicht der Instrumententafel
Diese Übersicht soll helfen, si ch schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter zur Einstellung der elektrisch verstellbaren
Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter elektrische Fensterheber . . . . . . . . . . . . . . . . . . . . . . .
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Helligkeitsregler für Instrument enbeleuchtung / Leuchtweiten-
regulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Düsen
Blinker- und Fernlichthebel / Geschwindigkeitsregelanlage* .
Kombiinstrument / Kontrollleuchten . . . . . . . . . . . . . . . . . . . . .
Hupe / Fahrerairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischerhebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für:
− Heckscheibenheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Frontscheibenheizung* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Sitzheizung links* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Getränkehalter* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ablagefach Mitte oben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für:
−
Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− PDC* ( Park-Distanz-Kontrolle) . . . . . . . . . . . . . . . . . . . . . . . .
− Sitzheizung rechts* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Abdeckung für zusätzlichen Schalter
Handschuhfach / Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . .
Beifahrerairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Oberes Ablagefach Beifahrerseite . . . . . . . . . . . . . . . . . . . . . . .
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aschenbecher / Zigarettenanzünder . . . . . . . . . . . . . . . . . . . . .
Schalter elektrische Fensterheber* . . . . . . . . . . . . . . . . . . . . . .
Handbremshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedale
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . .
Abdeckung Sicherungskasten . . . . . . . . . . . . . . . . . . . . . . . . . .
Entriegelungshebel für Motorraumklappe . . . . . . . . . . . . . . . .
Hinweis
•
Einige der hier aufgeführten Au sstattungen gehören zu bestimmten
Modellausführungen oder sind Mehrausstattungen.
A1
94
A2
122
A3
103
A4
113
A5
113
A6A7
115,179
A8
64, 72
A9
37
A10
165
A11
119
A12
118
119
128
186
A13
155
A14A15
139
A16
137
A17
114
177
128
A18
137
A19
37
A20
136
A21
169
A22
142
A23
103
A24
176
A25A26
163
A27
252
A28
219
ALH_ALE_0707 Seite 63 Mittwoch, 8. August 2007 1:08 13

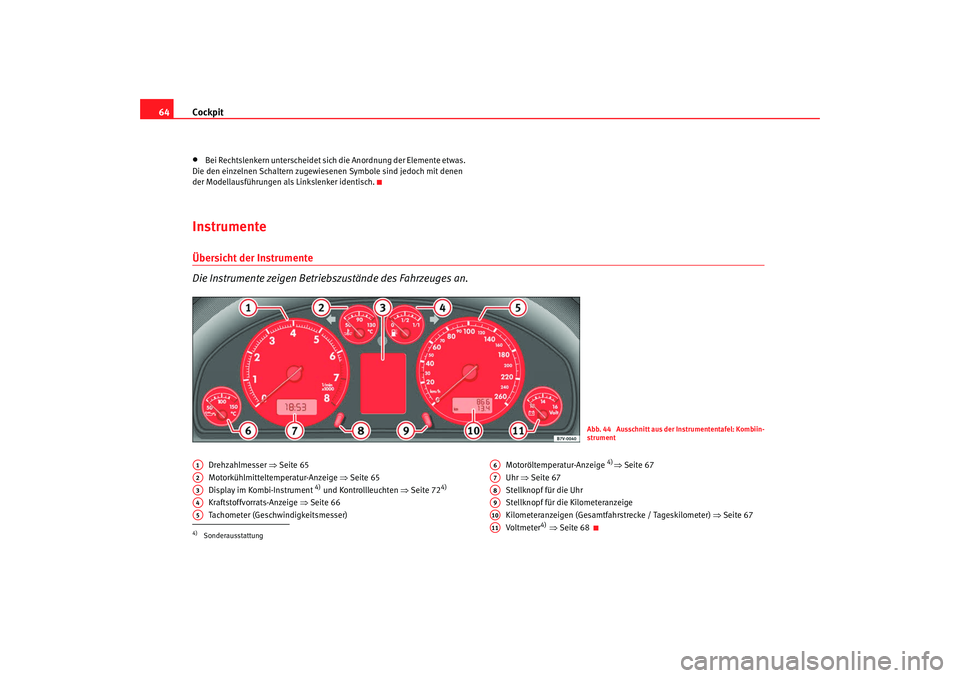

Cockpit
64•
Bei Rechtslenkern unterscheidet sich die Anordnung der Elemente etwas.
Die den einzelnen Schaltern zugewiesen en Symbole sind jedoch mit denen
der Modellausführungen als Linkslenker identisch.
InstrumenteÜbersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.
Drehzahlmesser ⇒Seite 65
Motorkühlmitteltemperatur-Anzeige ⇒ Seite 65
Display im Kombi-Instrument
4) und Kontrollleuchten ⇒Seite 72
4)
Kraftstoffvorrats-Anzeige ⇒Seite 66
Tachometer (Geschwindigkeitsmesser) Motoröltemperatur-Anzeige
4)⇒
Seite 67
Uhr ⇒Seite 67
Stellknopf für die Uhr
Stellknopf für die Kilometeranzeige
Kilometeranzeigen (Gesamtfahrstrecke / Tageskilometer) ⇒Seite 67
Voltmeter
4) ⇒ Seite 68
Abb. 44 Ausschnitt aus der Instrumententafel: Kombiin-
strument
4)SonderausstattungA1A2A3A4A5
A6A7A8A9A10A11
ALH_ALE_0707 Seite 64 Mittwoch, 8. August 2007 1:08 13

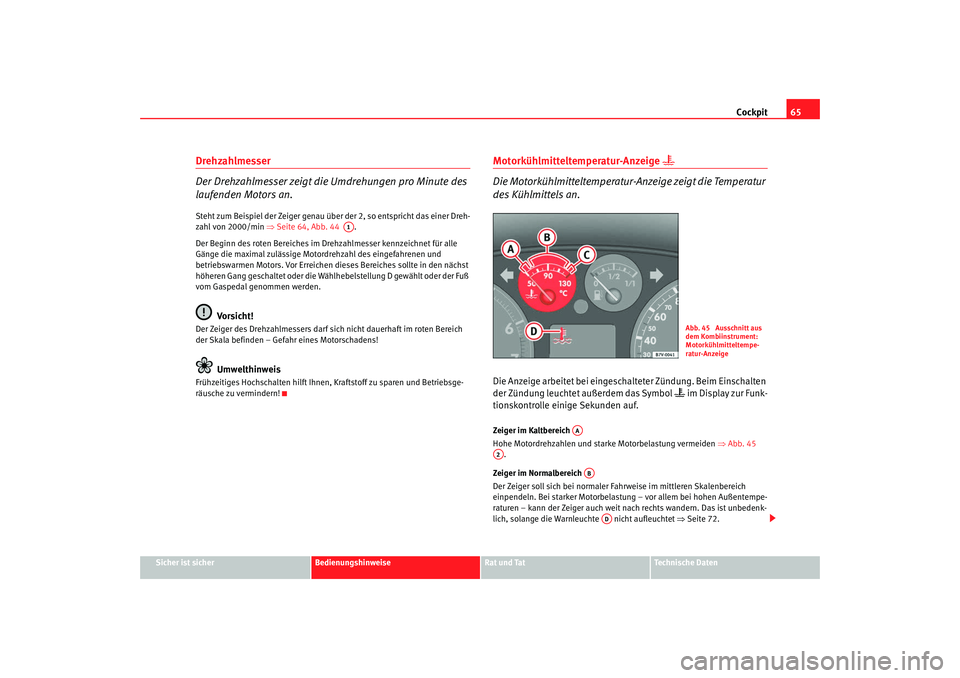

Cockpit65
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Steht zum Beispiel der Zeiger genau über der 2, so entspricht das einer Dreh-
zahl von 2000/min ⇒Seite 64, Abb. 44 .
Der Beginn des roten Bereiches im Dr ehzahlmesser kennzeichnet für alle
Gänge die maximal zulässige Motordrehzahl des eingefahrenen und
betriebswarmen Motors. Vor Erreichen di eses Bereiches sollte in den nächst
höheren Gang geschaltet oder die Wähl hebelstellung D gewählt oder der Fuß
vom Gaspedal genommen werden.
Vorsicht!
Der Zeiger des Drehzahlmessers darf sich nicht dauerhaft im roten Bereich
der Skala befinden – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraftstoff zu sparen und Betriebsge-
räusche zu vermindern!
Motorkühlmitteltemperatur-Anzeige

Die Motorkühlmitteltemperatur-Anzeige zeigt die Temperatur
des Kühlmittels an.Die Anzeige arbeitet bei eingeschalteter Zündung. Beim Einschalten
der Zündung leuchtet außerdem das Symbol
 im Display zur Funk-
tionskontrolle einige Sekunden auf.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und star ke Motorbelastung vermeiden ⇒Abb. 45
.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weit nach rechts wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet ⇒Seite 72.
A1
Abb. 45 Ausschnitt aus
dem Kombiinstrument:
Motorkühlmitteltempe-
ratur-Anzeige
AA
A2
AB
AD
ALH_ALE_0707 Seite 65 Mittwoch, 8. August 2007 1:08 13

Cockpit

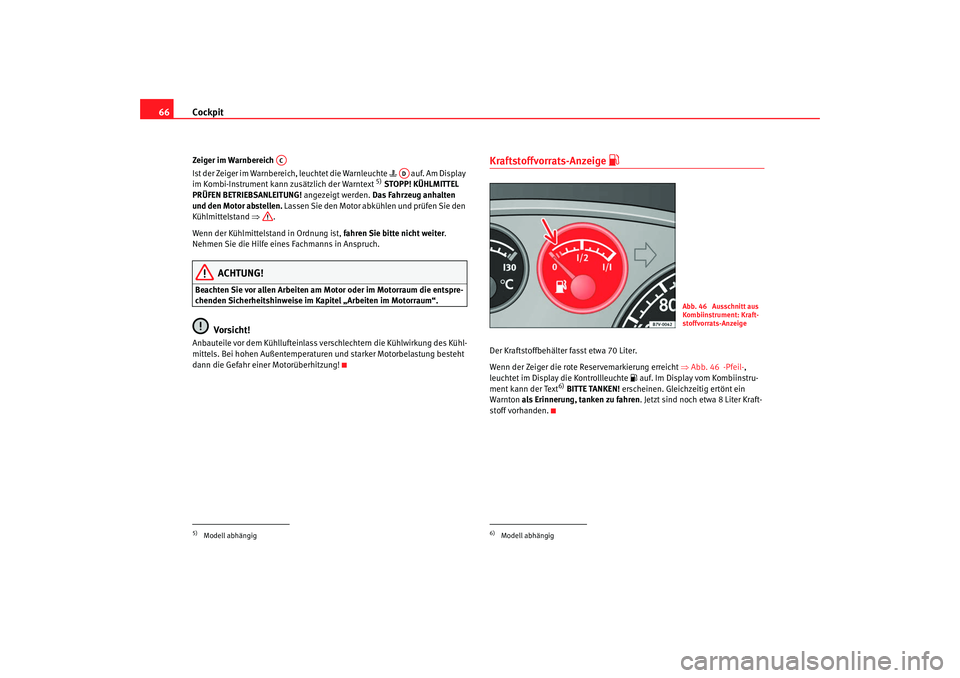

66Zeiger im Warnbereich
Ist der Zeiger im Warnbereich, leuchtet die Warnleuchte  auf. Am Display
im Kombi-Instrument kann zusätzlich der Warntext
5) STOPP! KÜHLMITTEL
PRÜFEN BETRIEBSANLEITUNG! angezeigt werden. Das Fahrzeug anhalten
und den Motor abstellen. Lassen Sie den Motor abkühlen und prüfen Sie den
Kühlmittelstand ⇒ .
Wenn der Kühlmittelstand in Ordnung ist, fahren Sie bitte nicht weiter.
Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Beachten Sie vor allen Arbeiten am Motor oder im Motorraum die entspre-
chenden Sicherheitshinweise im Kapitel „Arbeiten im Motorraum“.
Vorsicht!
Anbauteile vor dem Kühllufteinlass vers chlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außen temperaturen und starker Motorbelastung besteht
dann die Gefahr einer Motorüberhitzung!
Kraftstoffvorrats-Anzeige

Der Kraftstoffbehälter fasst etwa 70 Liter.
Wenn der Zeiger die rote Reservemarkierung erreicht ⇒Abb. 46 -Pfeil- ,
leuchtet im Display die Kontrollleuchte  auf. Im Display vom Kombiinstru-
ment kann der Text
6) BITTE TANKEN! erscheinen. Gleichzeitig ertönt ein
Warnton als Erinnerung, tanken zu fahren . Jetzt sind noch etwa 8 Liter Kraft-
stoff vorhanden.
5)Modell abhängig
AC
AD
6)Modell abhängig
Abb. 46 Ausschnitt aus
Kombiinstrument: Kraft-
stoffvorrats-Anzeige
ALH_ALE_0707 Seite 66 Mittwoch, 8. August 2007 1:08 13

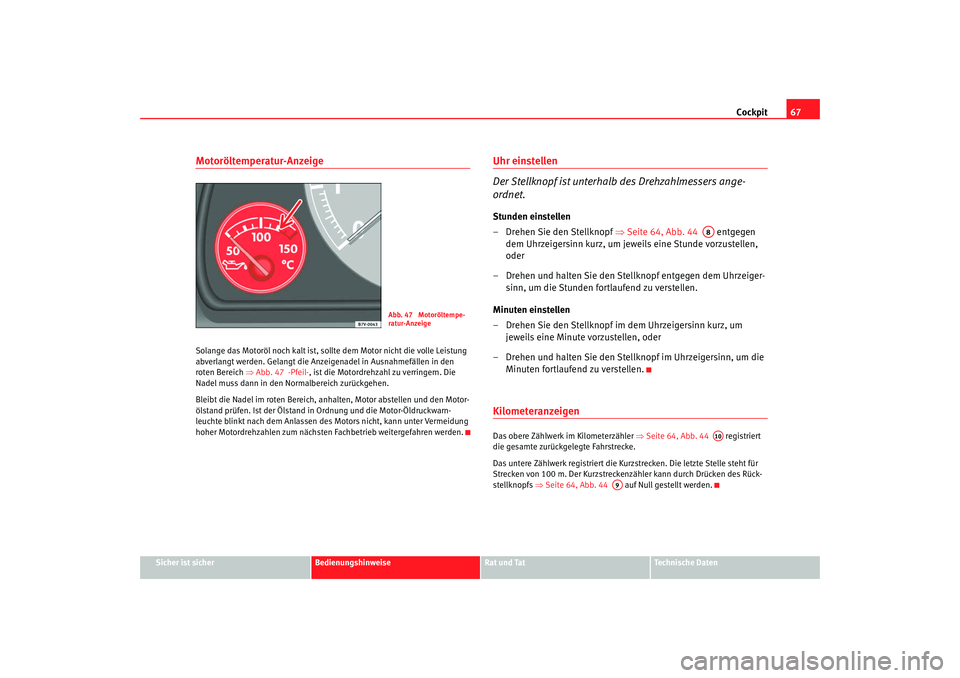

Cockpit67
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Motoröltemperatur-AnzeigeSolange das Motoröl noch kalt ist, sollte dem Motor nicht die volle Leistung
abverlangt werden. Gelangt die Anzeigenadel in Ausnahmefällen in den
roten Bereich ⇒Abb. 47 -Pfeil- , ist die Motordrehzahl zu verringern. Die
Nadel muss dann in den Normalbereich zurückgehen.
Bleibt die Nadel im roten Bereich, anhalten, Motor abstellen und den Motor-
ölstand prüfen. Ist der Ölstand in Ordnung und die Motor-Öldruckwarn-
leuchte blinkt nach dem Anlassen de s Motors nicht, kann unter Vermeidung
hoher Motordrehzahlen zum nächsten Fachbetrieb weitergefahren werden.
Uhr einstellen
Der Stellknopf ist unterhalb des Drehzahlmessers ange-
ordnet.Stunden einstellen
– Drehen Sie den Stellknopf ⇒Seite 64, Abb. 44 entgegen
dem Uhrzeigersinn kurz, um jeweils eine Stunde vorzustellen,
oder
– Drehen und halten Sie den Stellknopf entgegen dem Uhrzeiger- sinn, um die Stunden fortlaufend zu verstellen.
Minuten einstellen
– Drehen Sie den Stellknopf im dem Uhrzeigersinn kurz, um jeweils eine Minute vorzustellen, oder
– Drehen und halten Sie den Stellknopf im Uhrzeigersinn, um die Minuten fortlaufend zu verstellen.KilometeranzeigenDas obere Zählwerk im Kilometerzähler ⇒Seite 64, Abb. 44 registriert
die gesamte zurückgelegte Fahrstrecke.
Das untere Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann durch Drücken des Rück-
stellknopfs ⇒Seite 64, Abb. 44 auf Null gestellt werden.
Abb. 47 Motoröltempe-
ratur-Anzeige
A8A10
A9
ALH_ALE_0707 Seite 67 Mittwoch, 8. August 2007 1:08 13

Cockpit

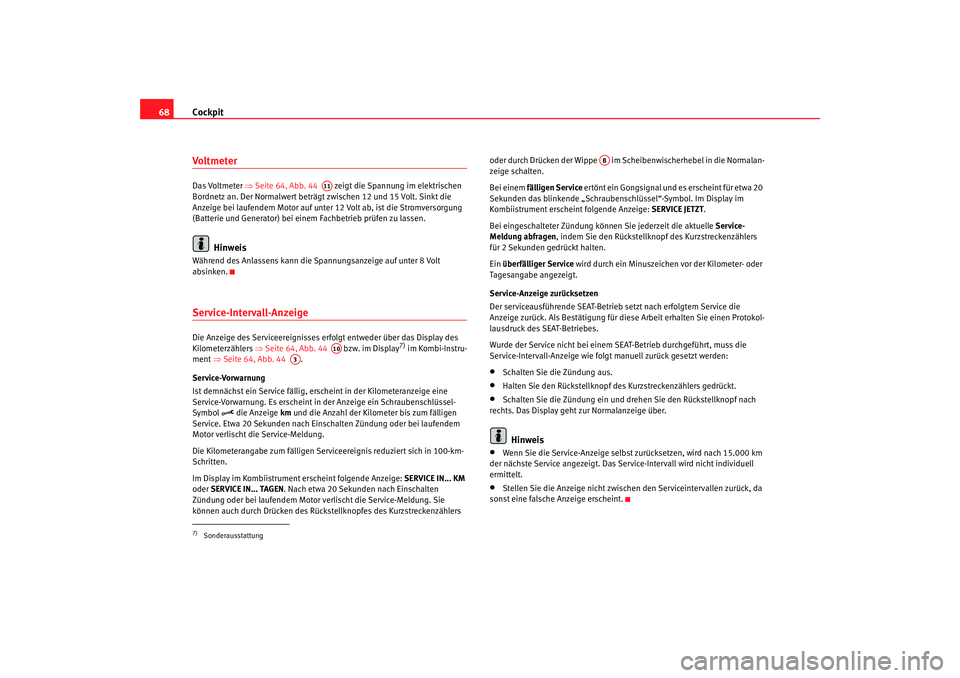

68VoltmeterDas Voltmeter ⇒Seite 64, Abb. 44 zeigt die Spannung im elektrischen
Bordnetz an. Der Normalwert beträgt zwischen 12 und 15 Volt. Sinkt die
Anzeige bei laufendem Motor auf unter 12 Volt ab, ist die Stromversorgung
(Batterie und Generator) bei eine m Fachbetrieb prüfen zu lassen.
Hinweis
Während des Anlassens kann die Spannungsanzeige auf unter 8 Volt
absinken.Service-Intervall-AnzeigeDie Anzeige des Serviceereignisses erfolgt entweder über das Display des
Kilometerzählers ⇒Seite 64, Abb. 44 bzw. im Display
7) im Kombi-Instru-
ment ⇒Seite 64, Abb. 44 .
Service-Vorwarnung
Ist demnächst ein Service fällig, erscheint in der Kilometeranzeige eine
Service-Vorwarnung. Es erscheint in der Anzeige ein Schraubenschlüssel-
Symbol

die Anzeige km und die Anzahl der Kilometer bis zum fälligen
Service. Etwa 20 Sekunden nach Einschalten Zündung oder bei laufendem
Motor verlischt die Service-Meldung.
Die Kilometerangabe zum fälligen Serviceereignis reduziert sich in 100-km-
Schritten.
Im Display im Kombiistrument erscheint folgende Anzeige: SERVICE IN... KM
oder SERVICE IN... TAGEN . Nach etwa 20 Sekunden nach Einschalten
Zündung oder bei laufendem Motor verlischt die Service-Meldung. Sie
können auch durch Drücken des Rückstellknopfes des Kurzstreckenzählers oder durch Drücken der Wippe im Scheibenwischerhebel in die Normalan-
zeige schalten.
Bei einem
fälligen Service ertönt ein Gongsignal und es erscheint für etwa 20
Sekunden das blinkende „Schraubenschlüssel“-Symbol. Im Display im
Kombiistrument erscheint folgende Anzeige: SERVICE JETZT.
Bei eingeschalteter Zündung könne n Sie jederzeit die aktuelle Service-
Meldung abfragen, indem Sie den Rückstellknopf des Kurzstreckenzählers
für 2 Sekunden gedrückt halten.
Ein überfälliger Service wird durch ein Minuszeichen vor der Kilometer- oder
Tagesangabe angezeigt.
Service-Anzeige zurücksetzen
Der serviceausführende SEAT-Betrieb setzt nach erfolgtem Service die
Anzeige zurück. Als Bestätigung für diese Arbeit erhalten Sie einen Protokol-
lausdruck des SEAT-Betriebes.
Wurde der Service nicht bei einem SEAT-Betrieb durchgeführt, muss die
Service-Intervall-Anzeige wie folgt manuell zurück gesetzt werden:
•
Schalten Sie die Zündung aus.
•
Halten Sie den Rückstellknopf des Kurzstreckenzählers gedrückt.
•
Schalten Sie die Zündung ein und dr ehen Sie den Rückstellknopf nach
rechts. Das Display geht zur Normalanzeige über.Hinweis
•
Wenn Sie die Service-Anzeige selbst zurücksetzen, wird nach 15.000 km
der nächste Service angezeigt. Das Service-Intervall wird nicht individuell
ermittelt.
•
Stellen Sie die Anzeige nicht zwischen den Serviceintervallen zurück, da
sonst eine falsche Anzeige erscheint.
7)Sonderausstattung
A11A10
A3
AB
ALH_ALE_0707 Seite 68 Mittwoch, 8. August 2007 1:08 13
