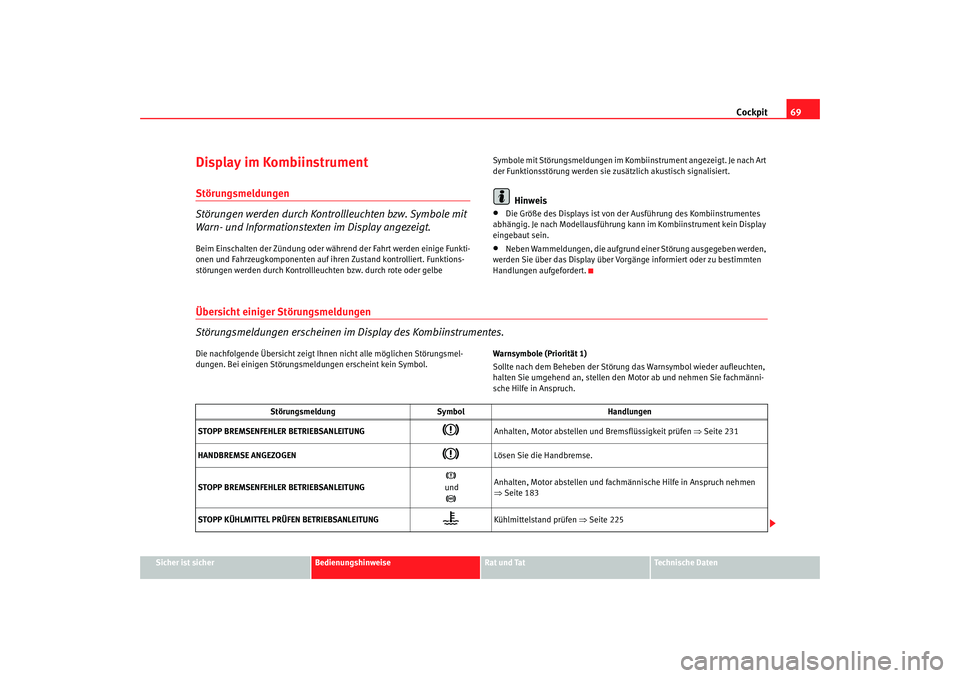

Display im KombiinstrumentStörungsmeldungen
Störungen werden durch Kontrollleuchten bzw. Symbole mit
Warn- und Informationstexten im Display angezeigt.Beim Einschalten der Zündung oder während der Fahrt werden einige Funkti-
onen und Fahrzeugkomponenten auf ihren Zustand kontrolliert. Funktions-
störungen werden durch Kontrollleuchten bzw. durch rote oder gelbe Symbole mit Störungsmeldungen im Komb
iinstrument angezeigt. Je nach Art
der Funktionsstörung werden sie zusätzlich akustisch signalisiert.
Hinweis
•
Die Größe des Displays ist von der Ausführung des Kombiinstrumentes
abhängig. Je nach Modellausführung kann im Kombiinstrument kein Display
eingebaut sein.
•
Neben Warnmeldungen, die aufgrund einer Störung ausgegeben werden,
werden Sie über das Display über Vorgänge informiert oder zu bestimmten
Handlungen aufgefordert.
Übersicht einiger Störungsmeldungen
Störungsmeldungen erscheinen im Display des Kombiinstrumentes.Die nachfolgende Übersicht zeigt Ihne n nicht alle möglichen Störungsmel-
dungen. Bei einigen Störungsmeldungen erscheint kein Symbol. Warnsymbole (Priorität 1)
Sollte nach dem Beheben der Störung das Warnsymbol wieder aufleuchten,
halten Sie umgehend an, stellen den Motor ab und nehmen Sie fachmänni-
sche Hilfe in Anspruch.
Störungsmeldung
Symbol Handlungen
STOPP BREMSENFEHLER BETRIEBSANLEITUNG
Anhalten, Motor abstellen und Bremsflüssigkeit prüfen ⇒Seite 231
HANDBREMSE ANGEZOGEN
Lösen Sie die Handbremse.
STOPP BREMSENFEHLER BETRIEBSANLEITUNG
und
Anhalten, Motor abstellen und fachmännische Hilfe in Anspruch nehmen
⇒Seite 183
STOPP KÜHLMITTEL PRÜFEN BETRIEBSANLEITUNG
Kühlmittelstand prüfen ⇒Seite 225
ALH_ALE_0707 Seite 69 Mittwoch, 8. August 2007 1:08 13
Page 72 of 305
Cockpit

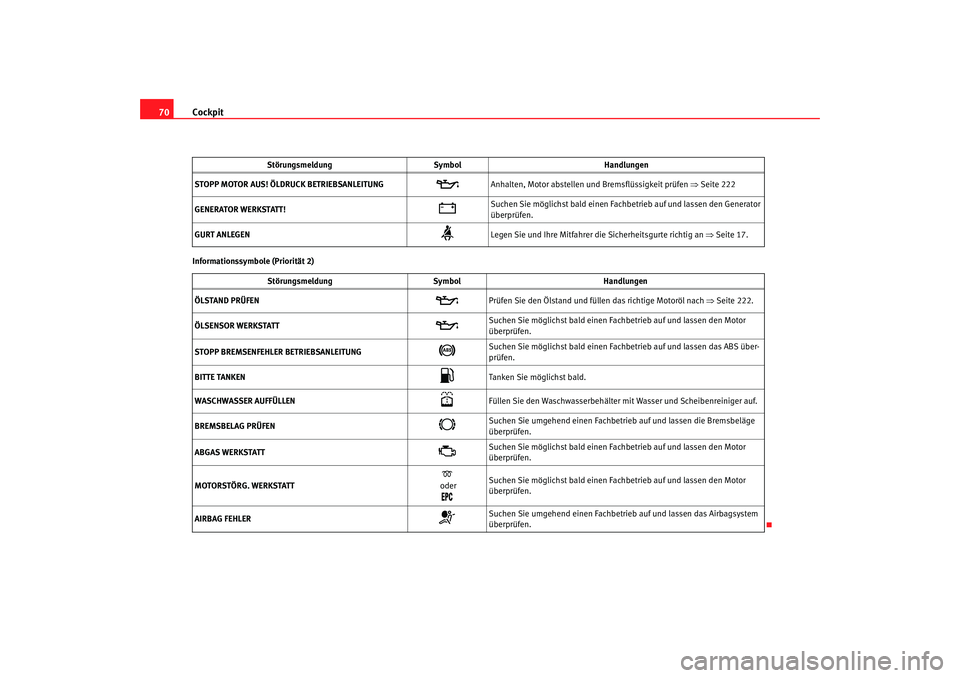

70Informationssymbole (Priorität 2) STOPP MOTOR AUS! ÖLDRUCK BETRIEBSANLEITUNG
Anhalten, Motor abstellen und Bremsflüssigkeit prüfen ⇒Seite 222
GENERATOR WERKSTATT!
Suchen Sie möglichst bald einen Fach betrieb auf und lassen den Generator
überprüfen.
GURT ANLEGEN
Legen Sie und Ihre Mitfahrer die Sicherheitsgurte richtig an ⇒Seite 17.
Störungsmeldung Symbol Handlungen
ÖLSTAND PRÜFEN
Prüfen Sie den Ölstand und füllen das richtige Motoröl nach ⇒Seite 222.
ÖLSENSOR WERKSTATT
Suchen Sie möglichst bald einen Fachbetrieb auf und lassen den Motor
überprüfen.
STOPP BREMSENFEHLER BETRIEBSANLEITUNG
Suchen Sie möglichst bald einen Fach betrieb auf und lassen das ABS über-
prüfen.
BITTE TANKEN
Tanken Sie möglichst bald.
WASCHWASSER AUFFÜLLEN
Füllen Sie den Waschwasserbehälter mi t Wasser und Scheibenreiniger auf.
BREMSBELAG PRÜFEN
Suchen Sie umgehend einen Fachbetrieb auf und lassen die Bremsbeläge
überprüfen.
ABGAS WERKSTATT
Suchen Sie möglichst bald einen Fachbetrieb auf und lassen den Motor
überprüfen.
MOTORSTÖRG. WERKSTATT
oder
Suchen Sie möglichst bald einen Fachbetrieb auf und lassen den Motor
überprüfen.
AIRBAG FEHLER
Suchen Sie umgehend einen Fachbetrieb auf und lassen das Airbagsystem
überprüfen.
Störungsmeldung
Symbol Handlungen
ALH_ALE_0707 Seite 70 Mittwoch, 8. August 2007 1:08 13
Page 73 of 305
Cockpit71
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

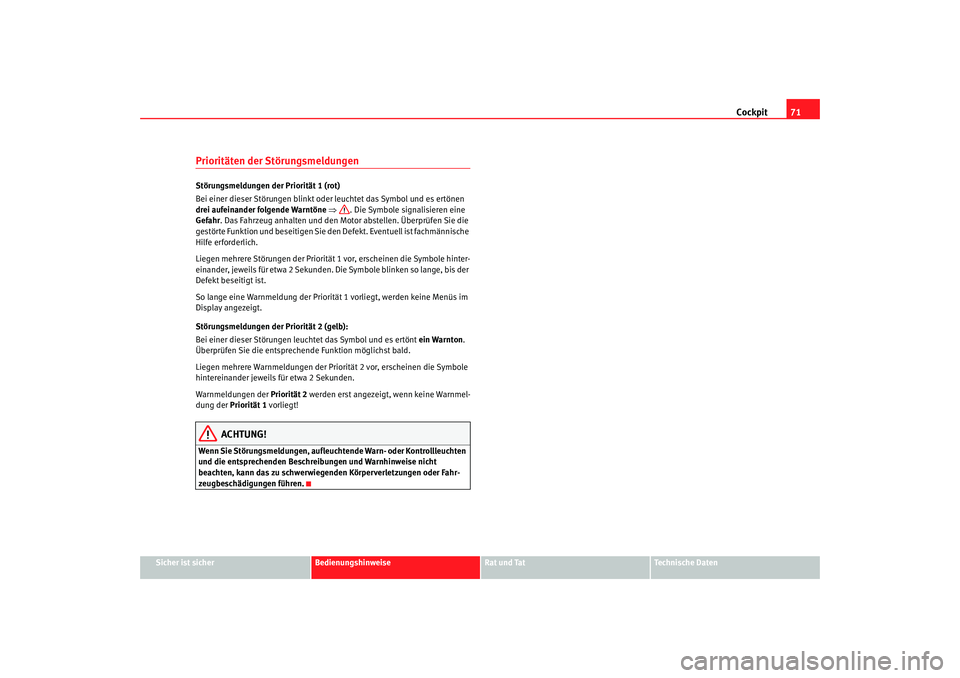

Prioritäten der StörungsmeldungenStörungsmeldungen der Priorität 1 (rot)
Bei einer dieser Störungen blinkt oder leuchtet das Symbol und es ertönen
drei aufeinander folgende Warntöne ⇒. Die Symbole signalisieren eine
Gefahr . Das Fahrzeug anhalten und den Motor abstellen. Überprüfen Sie die
gestörte Funktion und beseitigen Sie de n Defekt. Eventuell ist fachmännische
Hilfe erforderlich.
Liegen mehrere Störungen der Priorität 1 vor, erscheinen die Symbole hinter-
einander, jeweils für etwa 2 Sekunden. Die Symbole blinken so lange, bis der
Defekt beseitigt ist.
So lange eine Warnmeldung der Priorität 1 vorliegt, werden keine Menüs im
Display angezeigt.
Störungsmeldungen der Priorität 2 (gelb):
Bei einer dieser Störungen leuchtet das Symbol und es ertönt ein Warnton.
Überprüfen Sie die entsprechende Funktion möglichst bald.
Liegen mehrere Warnmeldungen der Prior ität 2 vor, erscheinen die Symbole
hintereinander jeweils für etwa 2 Sekunden.
Warnmeldungen der Priorität 2 werden erst angezeigt, wenn keine Warnmel-
dung der Priorität 1 vorliegt!
ACHTUNG!
Wenn Sie Störungsmeldungen, aufleuchtende Warn- oder Kontrollleuchten
und die entsprechenden Beschreibungen und Warnhinweise nicht
beachten, kann das zu schwerwiegenden Körperverletzungen oder Fahr-
zeugbeschädigungen führen.
ALH_ALE_0707 Seite 71 Mittwoch, 8. August 2007 1:08 13
Page 74 of 305
Cockpit

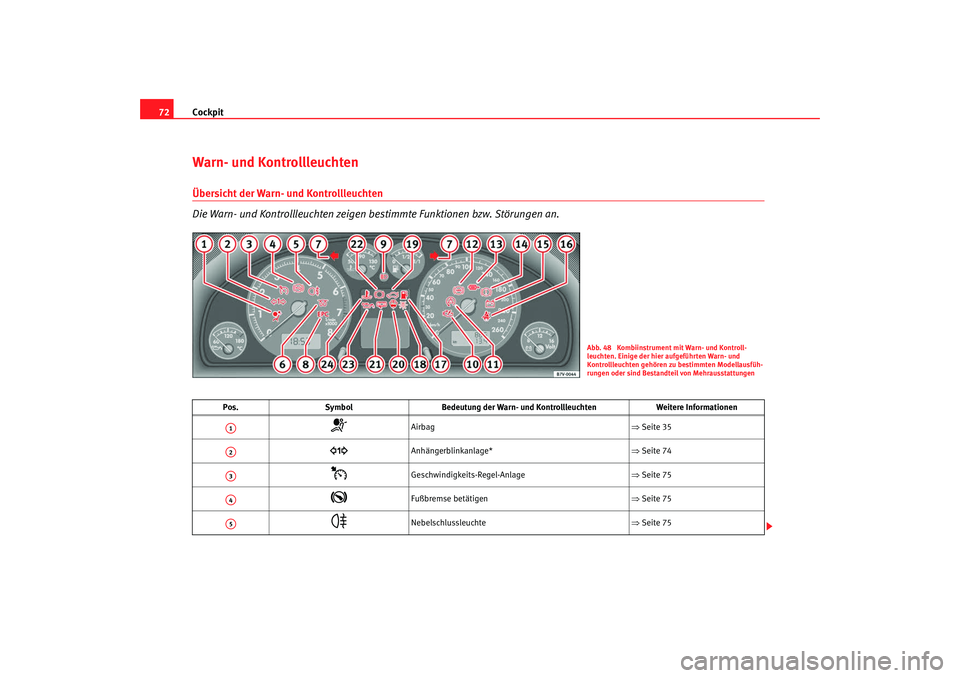

72Warn- und Kontrollleuchten Übersicht der Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten zeigen bestimmte Funktionen bzw. Störungen an.
Pos. Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen
Airbag ⇒Seite 35
Anhängerblinkanlage* ⇒Seite 74
Geschwindigkeits-Regel-Anlage ⇒Seite 75
Fußbremse betätigen ⇒Seite 75
Nebelschlussleuchte ⇒Seite 75
Abb. 48 Kombiinstrument mit Warn- und Kontroll-
leuchten. Einige der hier aufgeführten Warn- und
Kontrollleuchten gehören zu bestimmten Modellausfüh-
rungen oder sind Bestandteil von Mehrausstattungen
A1A2A3A4A5
ALH_ALE_0707 Seite 72 Mittwoch, 8. August 2007 1:08 13
Page 75 of 305
Cockpit73
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

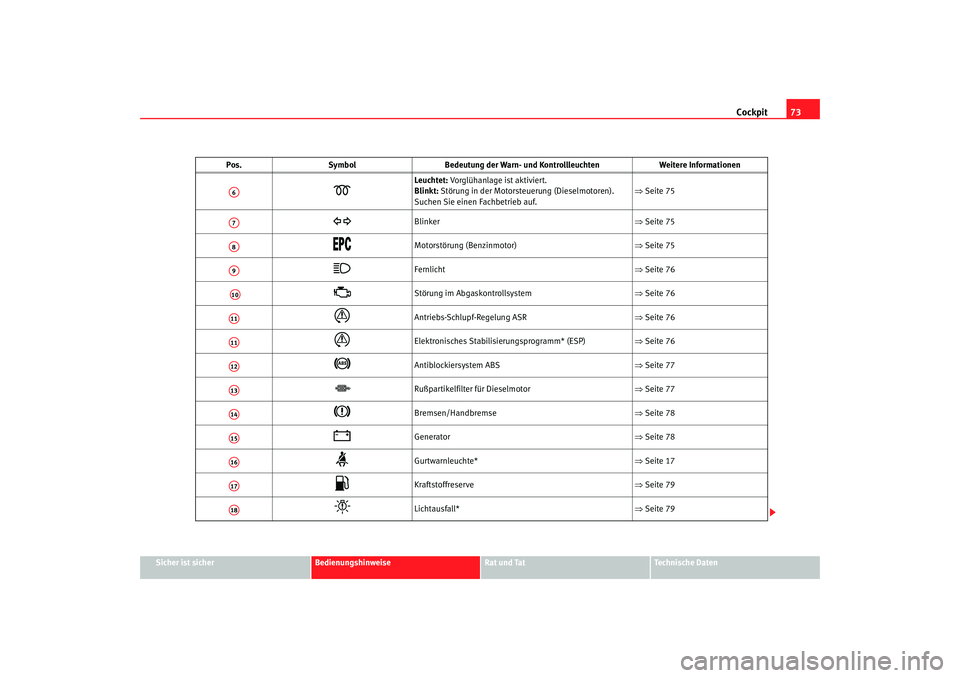

Leuchtet: Vorglühanlage ist aktiviert.
Blinkt: Störung in der Motorste uerung (Dieselmotoren).
Suchen Sie einen Fachbetrieb auf. ⇒
Seite 75
Blinker ⇒Seite 75
Motorstörung (Benzinmotor) ⇒Seite 75
Fernlicht ⇒Seite 76
Störung im Abgaskontrollsystem ⇒Seite 76
Antriebs-Schlupf-Regelung ASR ⇒Seite 76
Elektronisches Stabilisierungsprogramm* (ESP) ⇒Seite 76
Antiblockiersystem ABS
⇒Seite 77
Rußpartikelfilter für Dieselmotor ⇒Seite 77
Bremsen/Handbremse ⇒Seite 78
Generator ⇒Seite 78
Gurtwarnleuchte* ⇒Seite 17
Kraftstoffreserve ⇒Seite 79
Lichtausfall* ⇒Seite 79
Pos.
Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen
A6A7A8A9A10A11A11A12A13A14A15A16A17A18
ALH_ALE_0707 Seite 73 Mittwoch, 8. August 2007 1:08 13

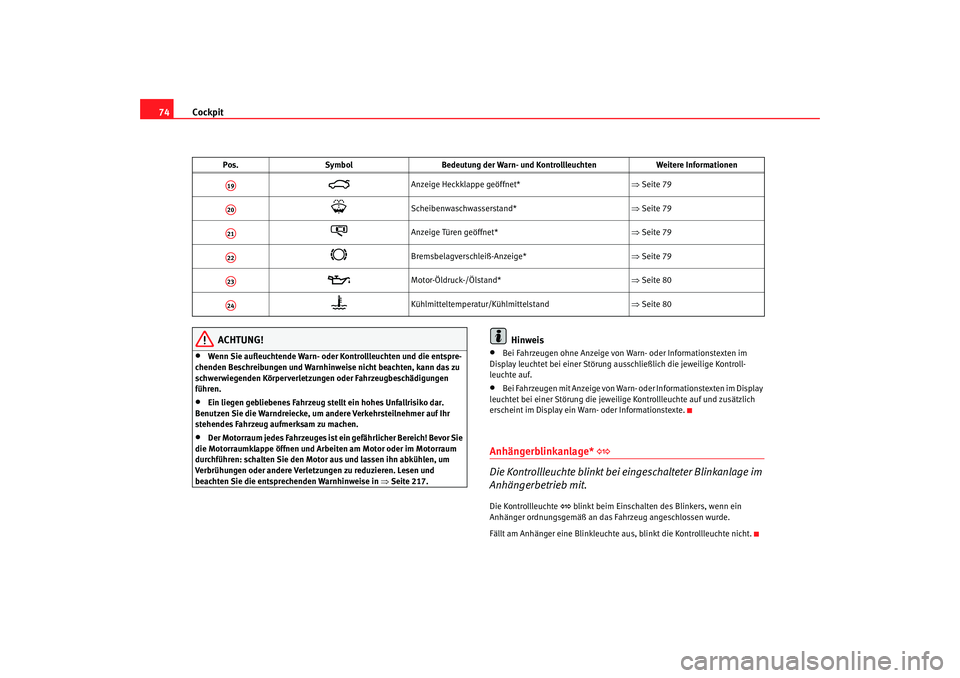

Page 76 of 305
Cockpit
74
ACHTUNG!
•
Wenn Sie aufleuchtende Warn- oder Kontrollleuchten und die entspre-
chenden Beschreibungen und Warnhinweise nicht beachten, kann das zu
schwerwiegenden Körperverletzungen oder Fahrzeugbeschädigungen
führen.
•
Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie die Warndreiecke, um andere Verkehrsteilnehmer auf Ihr
stehendes Fahrzeug aufmerksam zu machen.
•
Der Motorraum jedes Fahrzeuges ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen und Arb eiten am Motor oder im Motorraum
durchführen: schalten Sie den Motor aus und lassen ihn abkühlen, um
Verbrühungen oder andere Verletzungen zu reduzieren. Lesen und
beachten Sie die entsprechenden Warnhinweise in ⇒Seite 217.
Hinweis
•
Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im
Display leuchtet bei einer Störung ausschließlich die jeweilige Kontroll-
leuchte auf.
•
Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Display
leuchtet bei einer Störu ng die jeweilige Kontrollleuchte auf und zusätzlich
erscheint im Display ein Warn- oder Informationstexte.
Anhängerblinkanlage*
Die Kontrollleuchte blinkt bei eingeschalteter Blinkanlage im
Anhängerbetrieb mit.Die Kontrollleuchte
blinkt beim Einschalten des Blinkers, wenn ein
Anhänger ordnungsgemäß an das Fahrzeug angeschlossen wurde.
Fällt am Anhänger eine Blinkleuchte au s, blinkt die Kontrollleuchte nicht.
Anzeige Heckklappe geöffnet* ⇒Seite 79
Scheibenwaschwasserstand* ⇒Seite 79
Anzeige Türen geöffnet* ⇒Seite 79
Bremsbelagverschleiß-Anzeige* ⇒Seite 79
Motor-Öldruck-/Ölstand* ⇒Seite 80
Kühlmitteltemperatur/Kühlmittelstand ⇒Seite 80
Pos.
Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen
A19A20A21A22A23A24
ALH_ALE_0707 Seite 74 Mittwoch, 8. August 2007 1:08 13
Page 77 of 305
Cockpit75
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

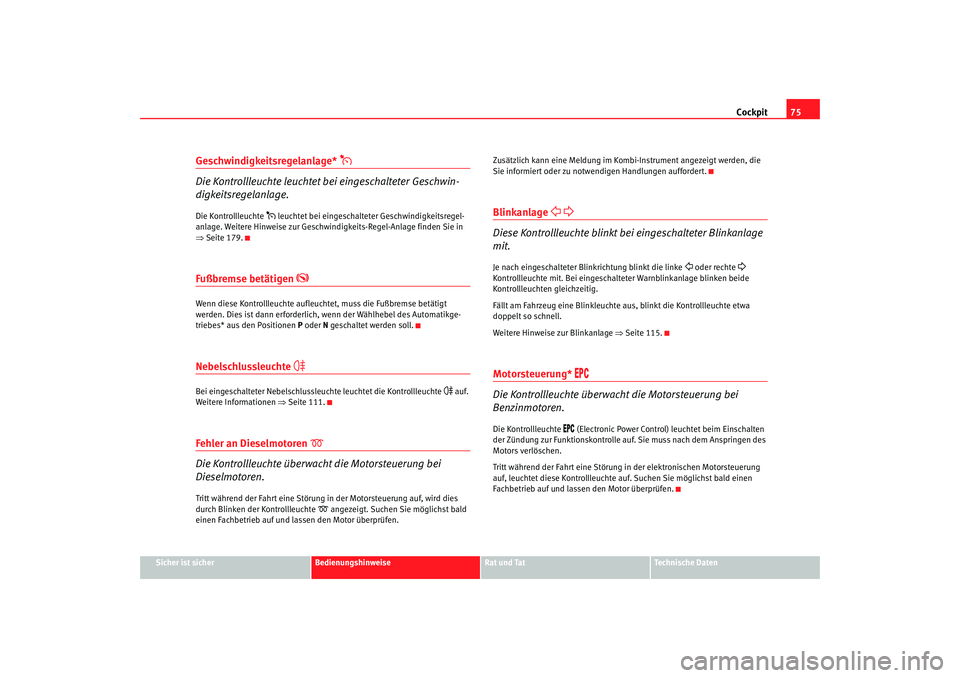

Geschwindigkeitsregelanlage*
Die Kontrollleuchte leuchtet bei eingeschalteter Geschwin-
digkeitsregelanlage.Die Kontrollleuchte
leuchtet bei eingeschalteter Geschwindigkeitsregel-
anlage. Weitere Hinweise zur Geschwindigkeits-Regel-Anlage finden Sie in
⇒ Seite 179.
Fußbremse betätigen
Wenn diese Kontrollleuchte aufleuchtet, muss die Fußbremse betätigt
werden. Dies ist dann erforderlich, wenn der Wählhebel des Automatikge-
triebes* aus den Positionen P oder N geschaltet werden soll.Nebelschlussleuchte
Bei eingeschalteter Nebelschlussleuchte leuchtet die Kontrollleuchte
auf.
Weitere Informationen ⇒Seite 111.
Fehler an Dieselmotoren
Die Kontrollleuchte überwacht die Motorsteuerung bei
Dieselmotoren.
Tritt während der Fahrt eine Störung in der Motorsteuerung auf, wird dies
durch Blinken der Kontrollleuchte
angezeigt. Suchen Sie möglichst bald
einen Fachbetrieb auf und lassen den Motor überprüfen. Zusätzlich kann eine Meldung im Kombi-Instrument angezeigt werden, die
Sie informiert oder zu notwendigen Handlungen auffordert.
Blinkanlage
Diese Kontrollleuchte blinkt bei eingeschalteter Blinkanlage
mit.Je nach eingeschalteter Blinkrichtung blinkt die linke
oder rechte
Kontrollleuchte mit. Bei eingeschalteter Warnblinkanlage blinken beide
Kontrollleuchten gleichzeitig.
Fällt am Fahrzeug eine Blinkleuchte aus, blinkt die Kontrollleuchte etwa
doppelt so schnell.
Weitere Hinweise zur Blinkanlage ⇒Seite 115.
Motorsteuerung*
Die Kontrollleuchte überwacht die Motorsteuerung bei
Benzinmotoren.
Die Kontrollleuchte
(Electronic Power Control) leuchtet beim Einschalten
der Zündung zur Funktionskontrolle au f. Sie muss nach dem Anspringen des
Motors verlöschen.
Tritt während der Fahrt eine Störung in der elektronischen Motorsteuerung
auf, leuchtet diese Kontrollleuchte auf. Suchen Sie möglichst bald einen
Fachbetrieb auf und lassen den Motor überprüfen.
ALH_ALE_0707 Seite 75 Mittwoch, 8. August 2007 1:08 13
Page 78 of 305
Cockpit

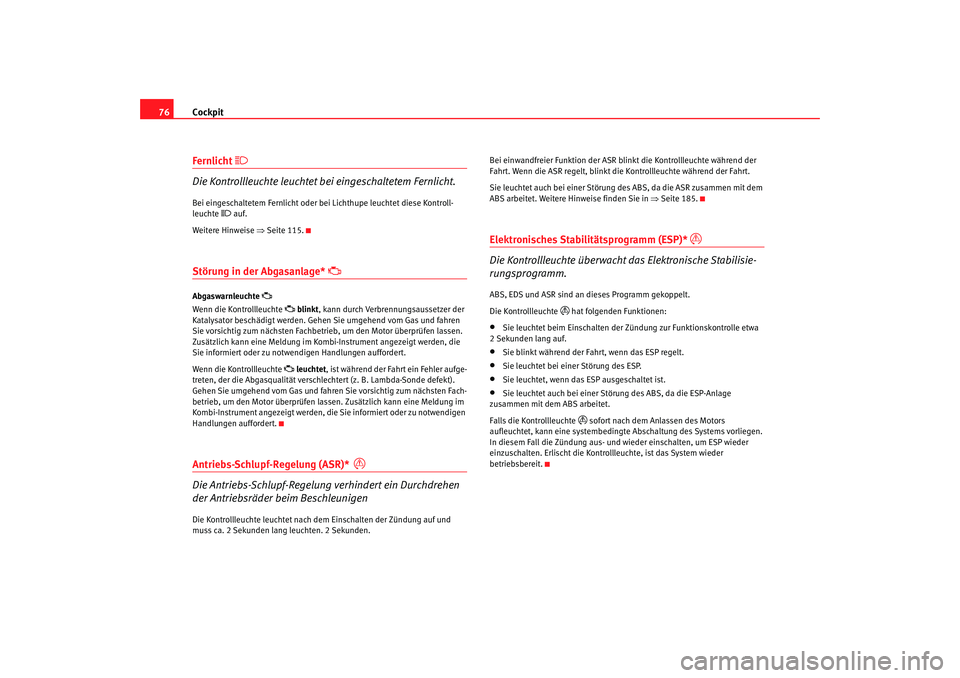

76Fernlicht
Die Kontrollleuchte leuchtet bei eingeschaltetem Fernlicht.Bei eingeschaltetem Fernlicht oder bei Lichthupe leuchtet diese Kontroll-
leuchte
auf.
Weitere Hinweise ⇒ Seite 115.
Störung in der Abgasanlage*
Abgaswarnleuchte
Wenn die Kontrollleuchte
blinkt , kann durch Verbrennungsaussetzer der
Katalysator beschädigt werden. Gehe n Sie umgehend vom Gas und fahren
Sie vorsichtig zum nächsten Fachbetrieb, um den Motor überprüfen lassen.
Zusätzlich kann eine Meldung im Komb i-Instrument angezeigt werden, die
Sie informiert oder zu notwendigen Handlungen auffordert.
Wenn die Kontrollleuchte
leuchtet , ist während der Fahrt ein Fehler aufge-
treten, der die Abgasqualität verschlechtert (z. B. Lambda-Sonde defekt).
Gehen Sie umgehend vom Gas und fahren Sie vorsichtig zum nächsten Fach-
betrieb, um den Motor überprüfen lassen. Zusätzlich kann eine Meldung im
Kombi-Instrument angezeigt werden, di e Sie informiert oder zu notwendigen
Handlungen auffordert.
Antriebs-Schlupf-Regelung (ASR)*
Die Antriebs-Schlupf-Regelung verhindert ein Durchdrehen
der Antriebsräder beim BeschleunigenDie Kontrollleuchte leuchtet nach dem Einschalten der Zündung auf und
muss ca. 2 Sekunden lang leuchten. 2 Sekunden. Bei einwandfreier Funktion der ASR bl
inkt die Kontrollleuchte während der
Fahrt. Wenn die ASR regelt, blinkt die Kontrollleuchte während der Fahrt.
Sie leuchtet auch bei einer Störung des ABS, da die ASR zusammen mit dem
ABS arbeitet. Weitere Hinweise finden Sie in ⇒Seite 185.
Elektronisches Stabilitätsprogramm (ESP)*
Die Kontrollleuchte überwacht das Elektronische Stabilisie-
rungsprogramm.
ABS, EDS und ASR sind an dieses Programm gekoppelt.
Die Kontrollleuchte
hat folgenden Funktionen:
•
Sie leuchtet beim Einschalten der Zü ndung zur Funktionskontrolle etwa
2 Sekunden lang auf.
•
Sie blinkt während der Fahrt, wenn das ESP regelt.
•
Sie leuchtet bei einer Störung des ESP.
•
Sie leuchtet, wenn das ESP ausgeschaltet ist.
•
Sie leuchtet auch bei einer Stör ung des ABS, da die ESP-Anlage
zusammen mit dem ABS arbeitet.
Falls die Kontrollleuchte
sofort nach dem Anlassen des Motors
aufleuchtet, kann eine systembeding te Abschaltung des Systems vorliegen.
In diesem Fall die Zündung aus- und wieder einschalten, um ESP wieder
einzuschalten. Erlischt die Kontrollleuchte, ist das System wieder
betriebsbereit.
ALH_ALE_0707 Seite 76 Mittwoch, 8. August 2007 1:08 13
Page 79 of 305
Cockpit77
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

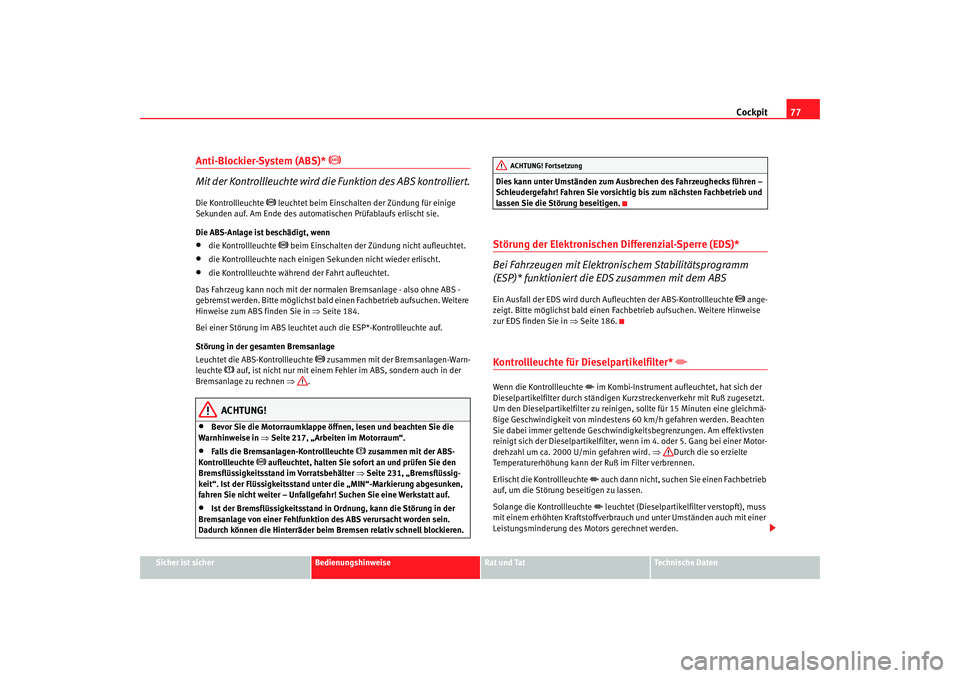

Anti-Blockier-System (ABS)*
Mit der Kontrollleuchte wird die Funktion des ABS kontrolliert.
Die Kontrollleuchte
leuchtet beim Einschalten der Zündung für einige
Sekunden auf. Am Ende des automatischen Prüfablaufs erlischt sie.
Die ABS-Anlage ist beschädigt, wenn
•
die Kontrollleuchte
beim Einschalten der Zündung nicht aufleuchtet.
•
die Kontrollleuchte nach einigen Sekunden nicht wieder erlischt.
•
die Kontrollleuchte während der Fahrt aufleuchtet.
Das Fahrzeug kann noch mit der normal en Bremsanlage - also ohne ABS -
gebremst werden. Bitte möglichst bald einen Fachbetrieb aufsuchen. Weitere
Hinweise zum ABS finden Sie in ⇒Seite 184.
Bei einer Störung im ABS leuchtet auch die ESP*-Kontrollleuchte auf.
Störung in der gesamten Bremsanlage
Leuchtet die ABS-Kontrollleuchte
zusammen mit der Bremsanlagen-Warn-
leuchte
auf, ist nicht nur mit einem Fehler im ABS, sondern auch in der
Bremsanlage zu rechnen ⇒.
ACHTUNG!
•
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise in ⇒Seite 217, „Arbeiten im Motorraum“.
•
Falls die Bremsanlagen-Kontrollleuchte
zusammen mit der ABS-
Kontrollleuchte
aufleuchtet, halten Sie sofort an und prüfen Sie den
Bremsflüssigkeitsstand im Vorratsbehälter ⇒Seite 231, „Bremsflüssig-
keit“. Ist der Flüssigkeitsstand unter die „MIN“-Markierung abgesunken,
fahren Sie nicht weiter – Unfallgefahr! Suchen Sie eine Werkstatt auf.
•
Ist der Bremsflüssigkeitsstand in Ordnung, kann die Störung in der
Bremsanlage von einer Fehlfunktion des ABS verursacht worden sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren. Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Fahren Sie vorsichtig bis zum nächsten Fachbetrieb und
lassen Sie die Störung beseitigen.
Störung der Elektronischen Differenzial-Sperre (EDS)*
Bei Fahrzeugen mit Elektronischem Stabilitätsprogramm
(ESP)* funktioniert die EDS zusammen mit dem ABSEin Ausfall der EDS wird durch Aufleuchten der ABS-Kontrollleuchte
ange-
zeigt. Bitte möglichst bald einen Fa chbetrieb aufsuchen. Weitere Hinweise
zur EDS finden Sie in ⇒Seite 186.
Kontrollleuchte für Dieselpartikelfilter*
Wenn die Kontrollleuchte
im Kombi-Instrument aufleuchtet, hat sich der
Dieselpartikelfilter durch ständigen Kurzstreckenverkehr mit Ruß zugesetzt.
Um den Dieselpartikelfilter zu reinigen , sollte für 15 Minuten eine gleichmä-
ßige Geschwindigkeit von mindestens 60 km/h gefahren werden. Beachten
Sie dabei immer geltende Geschwindigk eitsbegrenzungen. Am effektivsten
reinigt sich der Dieselpartikelfilter, we nn im 4. oder 5. Gang bei einer Motor-
drehzahl um ca. 2000 U/min gefahren wird. ⇒Durch die so erzielte
Temperaturerhöhung kann der Ruß im Filter verbrennen.
Erlischt die Kontrollleuchte auch dann nicht, suchen Sie einen Fachbetrieb
auf, um die Störung beseitigen zu lassen.
Solange die Kontrollleuchte leuchtet (Dieselpartikelfilter verstopft), muss
mit einem erhöhten Kraftstoffverbrauc h und unter Umständen auch mit einer
Leistungsminderung des Motors gerechnet werden.
ACHTUNG! Fortsetzung
ALH_ALE_0707 Seite 77 Mittwoch, 8. August 2007 1:08 13
Page 80 of 305
Cockpit
78Zusätzlich kann eine Meldung im Komb i-Instrument angezeigt werden, die
Sie informiert oder zu notwendigen Handlungen auffordert.
ACHTUNG!
•
Passen Sie immer Ihre Geschwindigkeit den Wetter-, Straßen-,
Gelände- und Verkehrsverhältnissen an. Die durch die Kontrollleuchte
hervorgerufene Fahrempfehlung darf Sie nie dazu verleiten, die gesetzli-
chen Bestimmungen im Straßenverkehr zu missachten.
Bremsanlage* / Handbremse
Die Warnleuchte leuchtet bei angezogener Handbremse, bei
zu niedrigem Bremsflüssigkeitsstand oder bei einer Störung
der Bremsanlage.
Wann leuchtet diese Warnleuchte
auf?
•
Bei angezogener Handbremse
•
Bei zu geringem Bremsflüssigkeitsstand
•
bei einer Störung in der Bremsanlage
Diese Warnleuchte kann auch zusammen mit der Anti-Blockier-System-
Kontrollleuchte aufleuchten.
ACHTUNG!
•
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise in
•
Wenn die Warnleuchte der Bremsanlage nicht erlischt oder während der
Fahrt aufleuchtet, bedeutet dies, dass der Bremsflüssigkeitsstand zu
niedrig ist - Unfallgefahr! Halten Sie an, fahren Sie nicht weiter. Suchen Sie
eine Werkstatt auf.
•
Leuchtet die Bremsanlagen-Warnleuchte
zusammen mit der ABS-
Kontrollleuchte
auf, kann die Regelfunktion des ABS ausgefallen sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Fahren Sie vorsichtig bis zum nächsten Fachbetrieb und
lassen Sie die Störung beseitigen.
Generator
Die Warnleuchte zeigt einen Defekt am Generator an.
Die Warnleuchte
leuchtet beim Einschalten der Zündung auf. Sie muss
nach dem Anspringen des Motors erlöschen.
Leuchtet die Warnleuchte
während der Fahrt auf, wird die Fahrzeugbat-
terie nicht mehr vom Generator geladen. Es sollte umgehend der nächste
Fachbetrieb aufgesucht werden.
Da sich dabei die Fahrzeugbatterie entlädt, sollten Sie alle nicht unbedingt
erforderlichen elektrischen Verbraucher ausschalten.
Wenn die Kontrollleuchte aufblinkt, ist die Spannung für einen normalen
Betrieb des Fahrzeugs nicht ausreichend.
ACHTUNG! Fortsetzung
ALH_ALE_0707 Seite 78 Mittwoch, 8. August 2007 1:08 13
