Seat Alhambra 2009 Betriebsanleitung (in German)

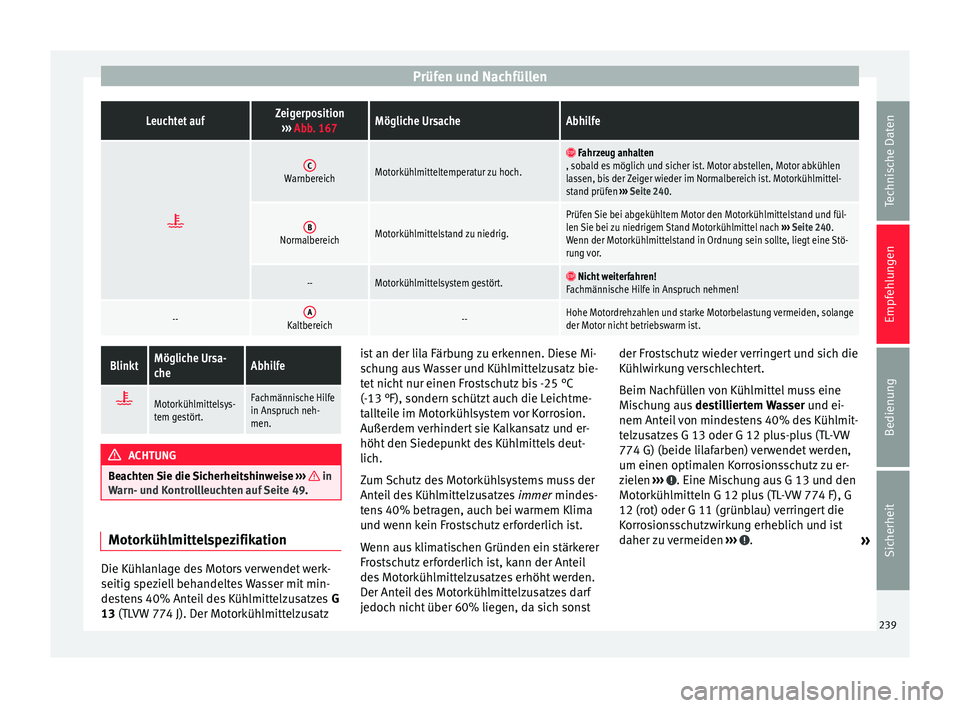

Prüfen und NachfüllenLeuchtet aufZeigerposition
››› Abb. 167Mögliche UrsacheAbhilfe 
CWarnbereichMotorkühlmitteltemperatur zu hoch. 
Fahrzeug anhalten
, sobald es möglich und sicher ist. Motor abstellen, Motor abkühlen
lassen, bis der Zeiger wieder im Normalbereich ist. Motorkühlmittel-
stand prüfen ››› Seite 240.
BNormalbereichMotorkühlmittelstand zu niedrig.
Prüfen Sie bei abgekühltem Motor den Motorkühlmittelstand und fül-
len Sie bei zu niedrigem Stand Motorkühlmittel nach ››› Seite 240.
Wenn der Motorkühlmittelstand in Ordnung sein sollte, liegt eine Stö-
rung vor.
--Motorkühlmittelsystem gestört.  Nicht weiterfahren!
Fachmännische Hilfe in Anspruch nehmen!
--AKaltbereich--Hohe Motordrehzahlen und starke Motorbelastung vermeiden, solange
der Motor nicht betriebswarm ist.
BlinktMögliche Ursa-
cheAbhilfe 
Motorkühlmittelsys-
tem gestört.Fachmännische Hilfe
in Anspruch neh-
men.
ACHTUNG
Beachten Sie die Sicherheitshinweise ››› in
Warn- und Kontrollleuchten auf Seite 49. Motorkühlmittelspezifikation
Die Kühlanlage des Motors verwendet werk-
seitig speziell behandeltes Wasser mit min-
destens 40% Anteil des Kühlmittelzusatzes
G
13 (TLVW 774 J). Der Motorkühlmittelzusatz i
s
t an der lila Färbung zu erkennen. Diese Mi-
schung aus Wasser und Kühlmittelzusatz bie-
tet nicht nur einen Frostschutz bis -25 °C
(-13 °F), sondern schützt auch die Leichtme-
tallteile im Motorkühlsystem vor Korrosion.
Außerdem verhindert sie Kalkansatz und er-
höht den Siedepunkt des Kühlmittels deut-
lich.
Zum Schutz des Motorkühlsystems muss der
Anteil des Kühlmittelzusatzes immer mindes-
ten

s 40% betragen, auch bei warmem Klima
und wenn kein Frostschutz erforderlich ist.
Wenn aus klimatischen Gründen ein stärkerer
Frostschutz erforderlich ist, kann der Anteil
des Motorkühlmittelzusatzes erhöht werden.
Der Anteil des Motorkühlmittelzusatzes darf
jedoch nicht über 60% liegen, da sich sonst der Frostschutz wieder verringert und sich die
Kühlwirkung verschlechtert.
Beim Nachfüllen von Kühlmittel muss eine
Mischung aus
destilliertem Wasser und ei-
nem Anteil von mindestens 40% des Kühlmit-
telzusatzes G 13 oder G 12 plus-plus (TL-VW
774 G) (beide lilafarben) verwendet werden,
um einen optimalen Korrosionsschutz zu er-
zielen ››› . Eine Mischung aus G 13 und den
Motorkühlmitteln G 12 plus (TL-VW 774 F), G
12 (rot) oder G 11 (grünblau) verringert die
Korrosionsschutzwirkung erheblich und ist
daher zu vermeiden ››› .
»
239
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Empfehlungen
ACHTUNG

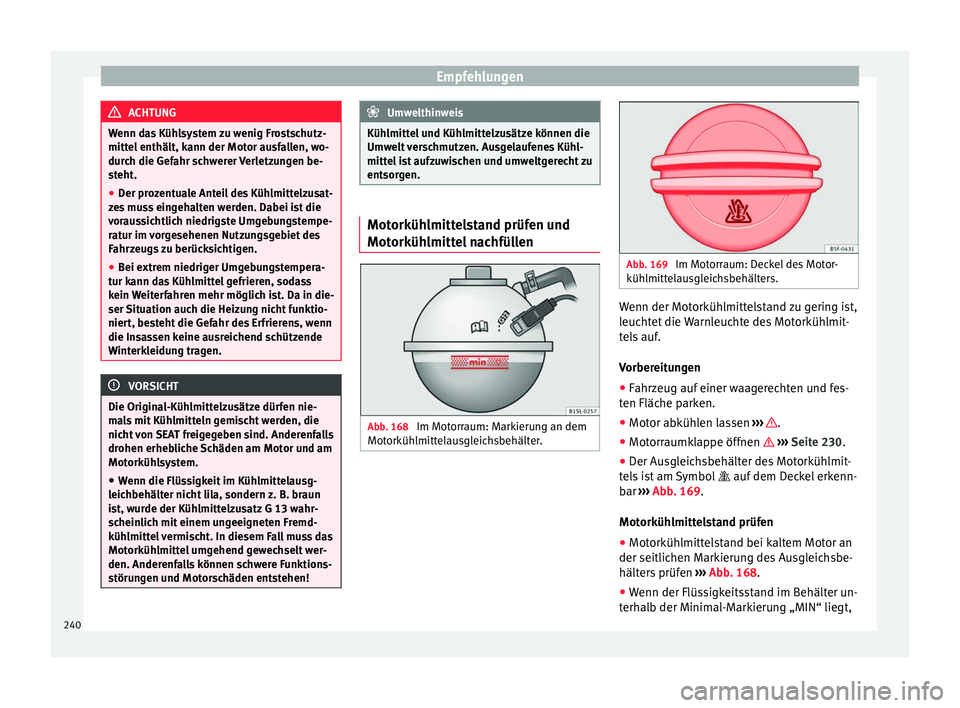

Wenn das Kühlsystem zu wenig Frostschutz-
mittel enthält, kann der Motor ausfallen, wo-
durch die Gefahr schwerer Verletzungen be-
steht.
● Der prozentuale Anteil des Kühlmittelzusat-
zes muss eingehalten werden. Dabei ist die
voraussichtlich niedrigste Umgebungstempe-
ratur im vorgesehenen Nutzungsgebiet des
Fahrzeugs zu berücksichtigen.
● Bei extrem niedriger Umgebungstempera-
tur kann das Kühlmittel gefrieren, sodass
kein Weiterfahren mehr möglich ist. Da in die-
ser Situation auch die Heizung nicht funktio-
niert, besteht die Gefahr des Erfrierens, wenn
die Insassen keine ausreichend schützende
Winterkleidung tragen. VORSICHT
Die Original-Kühlmittelzusätze dürfen nie-
mals mit Kühlmitteln gemischt werden, die
nicht von SEAT freigegeben sind. Anderenfalls
drohen erhebliche Schäden am Motor und am
Motorkühlsystem.
● Wenn die Flüssigkeit im Kühlmittelausg-
leichbehälter nicht lila, sondern z. B. braun
ist, wurde der Kühlmittelzusatz G 13 wahr-
scheinlich mit einem ungeeigneten Fremd-
kühlmittel vermischt. In diesem Fall muss das
Motorkühlmittel umgehend gewechselt wer-
den. Anderenfalls können schwere Funktions-
störungen und Motorschäden entstehen! Umwelthinweis
Kühlmittel und Kühlmittelzusätze können die
Umwelt verschmutzen. Ausgelaufenes Kühl-
mittel ist aufzuwischen und umweltgerecht zu
entsorgen. Motorkühlmittelstand prüfen und
Motorkühlmittel nachfüllen
Abb. 168
Im Motorraum: Markierung an dem
Motorkühlmittelausgleichsbehälter. Abb. 169
Im Motorraum: Deckel des Motor-
kühlmittelausgleichsbehälters. Wenn der Motorkühlmittelstand zu gering ist,
leuchtet die Warnleuchte des Motorkühlmit-
tels auf.
Vorbereitungen
● Fahrzeug auf einer waagerechten und fes-
ten Fläche parken.
● Motor abkühlen lassen ››› .
● Motorraumklappe öffnen  ››› Seite 230 .
● Der Au
sgleichsbehälter des Motorkühlmit-
tels ist am Symbol  auf dem Deckel erkenn-
bar ››› Abb. 169
.
Motorkühlmittelstand prüfen
● Motorkühlmittelstand bei kaltem Motor an
der seitlichen Markierung des Ausgleichsbe-
hälters prüfen ››› Abb. 168.
● Wenn der Flüs

sigkeitsstand im Behälter un-
terhalb der Minimal-Markierung „MIN“ liegt,
240

Prüfen und Nachfüllen

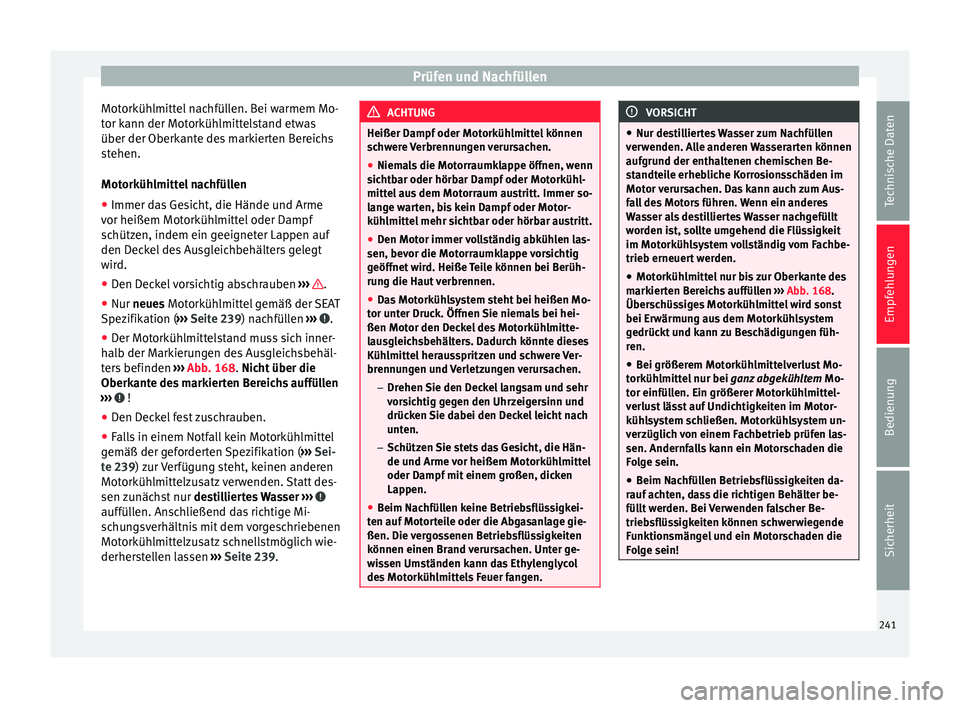

Motorkühlmittel nachfüllen. Bei warmem Mo-
tor kann der Motorkühlmittelstand etwas
über der Oberkante des markierten Bereichs
stehen.
Motorkühlmittel nachfüllen
● Immer das Gesicht, die Hände und Arme
vor heißem Motorkühlmittel oder Dampf
schützen, indem ein geeigneter Lappen auf
den Deckel des Ausgleichbehälters gelegt
wird.
● Den Deckel vorsichtig abschrauben ››› .
● Nur neues
Motorkühlmittel gemäß der SEAT
S
pezifikation ( ››› Seite 239) nachfüllen ››› .
● Der Motorkühlmittelstand muss sich inner-
halb der Markierungen des Ausgleichsbehäl-
ters befinden ››› Abb. 168 .
Nicht über die
O

berkante des markierten Bereichs auffüllen
››› !
● Den Deckel fest zuschrauben.
● Falls in einem Notfall kein Motorkühlmittel
gemäß der geforderten Spezifikation ( ››› Sei-
te 239 ) zur Verfügung steht, keinen anderen
Mot orküh

lmittelzusatz verwenden. Statt des-
sen zunächst nur destilliertes Wasser ››› auffüllen. Anschließend das richtige Mi-
schungsverhältnis mit dem vorgeschriebenen
Motorkühlmittelzusatz schnellstmöglich wie-
derherstellen lassen
›››
Seite 239 . ACHTUNG
Heißer Dampf oder Motorkühlmittel können
schwere Verbrennungen verursachen.
● Niemals die Motorraumklappe öffnen, wenn
sichtbar oder hörbar Dampf oder Motorkühl-
mittel aus dem Motorraum austritt. Immer so-
lange warten, bis kein Dampf oder Motor-
kühlmittel mehr sichtbar oder hörbar austritt.
● Den Motor immer vollständig abkühlen las-
sen, bevor die Motorraumklappe vorsichtig
geöffnet wird. Heiße Teile können bei Berüh-
rung die Haut verbrennen.
● Das Motorkühlsystem steht bei heißen Mo-
tor unter Druck. Öffnen Sie niemals bei hei-
ßen Motor den Deckel des Motorkühlmitte-
lausgleichsbehälters. Dadurch könnte dieses
Kühlmittel herausspritzen und schwere Ver-
brennungen und Verletzungen verursachen.
– Drehen Sie den Deckel langsam und sehr
vorsichtig gegen den Uhrzeigersinn und
drücken Sie dabei den Deckel leicht nach
unten.
– Schützen Sie stets das Gesicht, die Hän-
de und Arme vor heißem Motorkühlmittel
oder Dampf mit einem großen, dicken
Lappen.
● Beim Nachfüllen keine Betriebsflüssigkei-
ten auf Motorteile oder die Abgasanlage gie-
ßen. Die vergossenen Betriebsflüssigkeiten
können einen Brand verursachen. Unter ge-
wissen Umständen kann das Ethylenglycol
des Motorkühlmittels Feuer fangen. VORSICHT
● Nur destilliertes Wasser zum Nachfüllen
verwenden. Alle anderen Wasserarten können
aufgrund der enthaltenen chemischen Be-
standteile erhebliche Korrosionsschäden im
Motor verursachen. Das kann auch zum Aus-
fall des Motors führen. Wenn ein anderes
Wasser als destilliertes Wasser nachgefüllt
worden ist, sollte umgehend die Flüssigkeit
im Motorkühlsystem vollständig vom Fachbe-
trieb erneuert werden.
● Motorkühlmittel nur bis zur Oberkante des
markierten Bereichs auffüllen ››› Abb. 168.
Über s

chüssiges Motorkühlmittel wird sonst
bei Erwärmung aus dem Motorkühlsystem
gedrückt und kann zu Beschädigungen füh-
ren.
● Bei größerem Motorkühlmittelverlust Mo-
torkühlmittel nur bei ganz abgekühltem Mo-
tor einfüllen. Ein größerer Motorkühlmittel-
verlust lässt auf Undichtigkeiten im Motor-
kühlsystem schließen. Motorkühlsystem un-
verzüglich von einem Fachbetrieb prüfen las-
sen. Andernfalls kann ein Motorschaden die
Folge sein.
● Beim Nachfüllen Betriebsflüssigkeiten da-
rauf achten, dass die richtigen Behälter be-
füllt werden. Bei Verwenden falscher Be-
triebsflüssigkeiten können schwerwiegende
Funktionsmängel und ein Motorschaden die
Folge sein! 241
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Empfehlungen

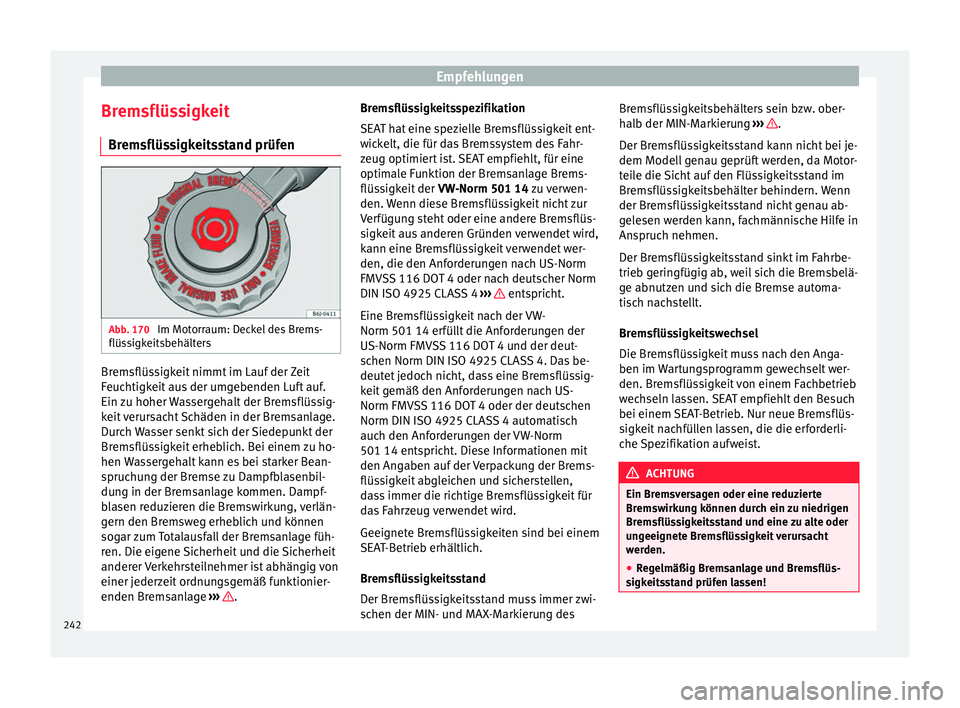

Bremsflüssigkeit Bremsflüssigkeitsstand prüfen Abb. 170
Im Motorraum: Deckel des Brems-
flüssigkeitsbehälters Bremsflüssigkeit nimmt im Lauf der Zeit
Feuchtigkeit aus der umgebenden Luft auf.
Ein zu hoher Wassergehalt der Bremsflüssig-
keit verursacht Schäden in der Bremsanlage.
Durch Wasser senkt sich der Siedepunkt der
Bremsflüssigkeit erheblich. Bei einem zu ho-
hen Wassergehalt kann es bei starker Bean-
spruchung der Bremse zu Dampfblasenbil-
dung in der Bremsanlage kommen. Dampf-
blasen reduzieren die Bremswirkung, verlän-
gern den Bremsweg erheblich und können
sogar zum Totalausfall der Bremsanlage füh-
ren. Die eigene Sicherheit und die Sicherheit
anderer Verkehrsteilnehmer ist abhängig von
einer jederzeit ordnungsgemäß funktionier-
enden Bremsanlage
››› .Bremsflüssigkeitsspezifikation
SEAT hat eine spezielle Bremsflüssigkeit ent-
wickelt, die für das Bremssystem des Fahr-
zeug optimiert ist. SEAT empfiehlt, für eine
optimale Funktion der Bremsanlage Brems-
flüssigkeit der
VW-Norm 501 14 zu verwen-
den. W
enn diese Bremsflüssigkeit nicht zur
Verfügung steht oder eine andere Bremsflüs-
sigkeit aus anderen Gründen verwendet wird,
kann eine Bremsflüssigkeit verwendet wer-
den, die den Anforderungen nach US-Norm
FMVSS 116 DOT 4 oder nach deutscher Norm
DIN ISO 4925 CLASS 4 ››› entspricht.
Eine Bremsflüssigkeit nach der VW-
Norm 501 14 erfüllt die Anforderungen der
US-Norm FMVSS 116 DOT 4 und der deut-
schen Norm DIN ISO 4925 CLASS 4. Das be-
deutet jedoch nicht, dass eine Bremsflüssig-
keit gemäß den Anforderungen nach US-
Norm FMVSS 116 DOT 4 oder der deutschen
Norm DIN ISO 4925 CLASS 4 automatisch
auch den Anforderungen der VW-Norm
501 14 entspricht. Diese Informationen mit
den Angaben auf der Verpackung der Brems-
flüssigkeit abgleichen und sicherstellen,
dass immer die richtige Bremsflüssigkeit für
das Fahrzeug verwendet wird.
Geeignete Bremsflüssigkeiten sind bei einem
SEAT-Betrieb erhältlich.
Bremsflüssigkeitsstand
Der Bremsflüssigkeitsstand muss immer zwi-
schen der MIN- und MAX-Markierung des Bremsflüssigkeitsbehälters sein bzw. ober-
halb der MIN-Markierung
››› .
Der Bremsflüssigkeitsstand kann nicht bei je-
dem Modell genau geprüft werden, da Motor-
teile die Sicht auf den Flüssigkeitsstand im
Bremsflüssigkeitsbehälter behindern. Wenn
der Bremsflüssigkeitsstand nicht genau ab-
gelesen werden kann, fachmännische Hilfe in
Anspruch nehmen.
Der Bremsflüssigkeitsstand sinkt im Fahrbe-
trieb geringfügig ab, weil sich die Bremsbelä-
ge abnutzen und sich die Bremse automa-
tisch nachstellt.
Bremsflüssigkeitswechsel
Die Bremsflüssigkeit muss nach den Anga-
ben im Wartungsprogramm gewechselt wer-
den. Bremsflüssigkeit von einem Fachbetrieb
wechseln lassen. SEAT empfiehlt den Besuch
bei einem SEAT-Betrieb. Nur neue Bremsflüs-
sigkeit nachfüllen lassen, die die erforderli-
che Spezifikation aufweist. ACHTUNG
Ein Bremsversagen oder eine reduzierte
Bremswirkung können durch ein zu niedrigen
Bremsflüssigkeitsstand und eine zu alte oder
ungeeignete Bremsflüssigkeit verursacht
werden.
● Regelmäßig Bremsanlage und Bremsflüs-
sigkeitsstand prüfen lassen! 242

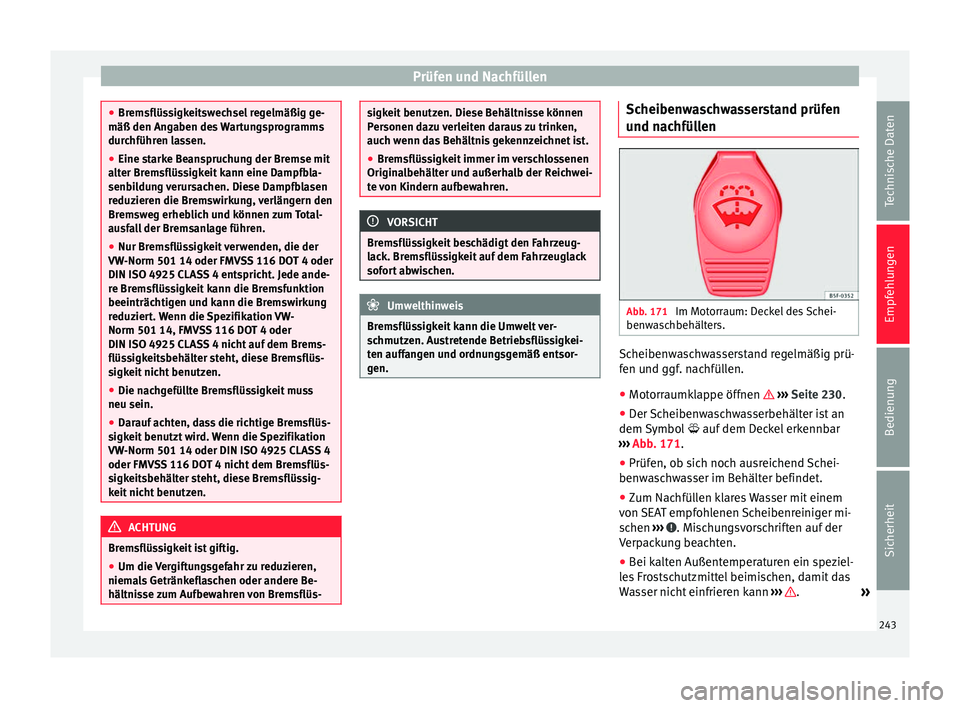

Prüfen und Nachfüllen
●
Bremsflüssigkeitswechsel regelmäßig ge-
mäß den Angaben des Wartungsprogramms
durchführen lassen.
● Eine starke Beanspruchung der Bremse mit
alter Bremsflüssigkeit kann eine Dampfbla-
senbildung verursachen. Diese Dampfblasen
reduzieren die Bremswirkung, verlängern den
Bremsweg erheblich und können zum Total-
ausfall der Bremsanlage führen.
● Nur Bremsflüssigkeit verwenden, die der
VW-Norm 501 14 oder FMVSS 116 DOT 4 oder
DIN ISO 4925 CLASS 4 entspricht. Jede ande-
re Bremsflüssigkeit kann die Bremsfunktion
beeinträchtigen und kann die Bremswirkung
reduziert. Wenn die Spezifikation VW-
Norm 501 14, FMVSS 116 DOT 4 oder
DIN ISO 4925 CLASS 4 nicht auf dem Brems-
flüssigkeitsbehälter steht, diese Bremsflüs-
sigkeit nicht benutzen.
● Die nachgefüllte Bremsflüssigkeit muss
neu sein.
● Darauf achten, dass die richtige Bremsflüs-
sigkeit benutzt wird. Wenn die Spezifikation
VW-Norm 501 14 oder DIN ISO 4925 CLASS 4
oder FMVSS 116 DOT 4 nicht dem Bremsflüs-
sigkeitsbehälter steht, diese Bremsflüssig-
keit nicht benutzen. ACHTUNG
Bremsflüssigkeit ist giftig.
● Um die Vergiftungsgefahr zu reduzieren,
niemals Getränkeflaschen oder andere Be-
hältnisse zum Aufbewahren von Bremsflüs- sigkeit benutzen. Diese Behältnisse können
Personen dazu verleiten daraus zu trinken,
auch wenn das Behältnis gekennzeichnet ist.
●
Bremsflüssigkeit immer im verschlossenen
Originalbehälter und außerhalb der Reichwei-
te von Kindern aufbewahren. VORSICHT
Bremsflüssigkeit beschädigt den Fahrzeug-
lack. Bremsflüssigkeit auf dem Fahrzeuglack
sofort abwischen. Umwelthinweis
Bremsflüssigkeit kann die Umwelt ver-
schmutzen. Austretende Betriebsflüssigkei-
ten auffangen und ordnungsgemäß entsor-
gen. Scheibenwaschwasserstand prüfen
und nachfüllen
Abb. 171
Im Motorraum: Deckel des Schei-
benwaschbehälters. Scheibenwaschwasserstand regelmäßig prü-
fen und ggf. nachfüllen.
● Motorraumklappe öffnen  ››› Seite 230 .
● Der
Scheibenwaschwasserbehälter ist an
dem Symbol  auf dem Deckel erkennbar
››› Abb. 171.
● Prüfen, o

b sich noch ausreichend Schei-
benwaschwasser im Behälter befindet.
● Zum Nachfüllen klares Wasser mit einem
von SEAT empfohlenen Scheibenreiniger mi-
schen ››› . Mischungsvorschriften auf der
Verpackung beachten.
● Bei kalten Außentemperaturen ein speziel-
les Frostschutzmittel beimischen, damit das
Wasser nicht einfrieren kann ››› .
»
243
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Empfehlungen

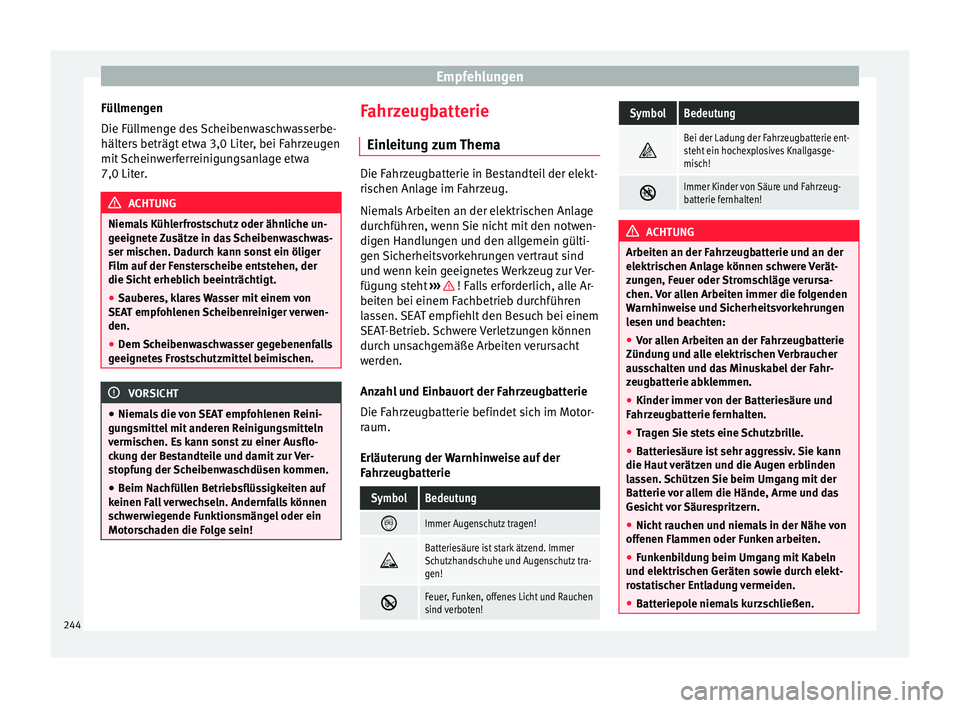

Füllmengen
Die Füllmenge des Scheibenwaschwasserbe-
hälters beträgt etwa 3,0 Liter, bei Fahrzeugen
mit Scheinwerferreinigungsanlage etwa
7,0 Liter. ACHTUNG
Niemals Kühlerfrostschutz oder ähnliche un-
geeignete Zusätze in das Scheibenwaschwas-
ser mischen. Dadurch kann sonst ein öliger
Film auf der Fensterscheibe entstehen, der
die Sicht erheblich beeinträchtigt.
● Sauberes, klares Wasser mit einem von
SEAT empfohlenen Scheibenreiniger verwen-
den.
● Dem Scheibenwaschwasser gegebenenfalls
geeignetes Frostschutzmittel beimischen. VORSICHT
● Niemals die von SEAT empfohlenen Reini-
gungsmittel mit anderen Reinigungsmitteln
vermischen. Es kann sonst zu einer Ausflo-
ckung der Bestandteile und damit zur Ver-
stopfung der Scheibenwaschdüsen kommen.
● Beim Nachfüllen Betriebsflüssigkeiten auf
keinen Fall verwechseln. Andernfalls können
schwerwiegende Funktionsmängel oder ein
Motorschaden die Folge sein! Fahrzeugbatterie
Einleitung zum Thema Die Fahrzeugbatterie in Bestandteil der elekt-
rischen Anlage im Fahrzeug.
Niemals Arbeiten an der elektrischen Anlage
durchführen, wenn Sie nicht mit den notwen-
digen Handlungen und den allgemein gülti-
gen Sicherheitsvorkehrungen vertraut sind
und wenn kein geeignetes Werkzeug zur Ver-
fügung steht
››› ! Falls erforderlich, alle Ar-
beiten bei einem Fachbetrieb durchführen
lassen. SEAT empfiehlt den Besuch bei einem
SEAT-Betrieb. Schwere Verletzungen können
durch unsachgemäße Arbeiten verursacht
werden.
Anzahl und Einbauort der Fahrzeugbatterie
Die Fahrzeugbatterie befindet sich im Motor-
raum.
Erläuterung der Warnhinweise auf der
FahrzeugbatterieSymbolBedeutung 
Immer Augenschutz tragen!

Batteriesäure ist stark ätzend. Immer
Schutzhandschuhe und Augenschutz tra-
gen!

Feuer, Funken, offenes Licht und Rauchen
sind verboten!
SymbolBedeutung 
Bei der Ladung der Fahrzeugbatterie ent-
steht ein hochexplosives Knallgasge-
misch!

Immer Kinder von Säure und Fahrzeug-
batterie fernhalten!
ACHTUNG
Arbeiten an der Fahrzeugbatterie und an der
elektrischen Anlage können schwere Verät-
zungen, Feuer oder Stromschläge verursa-
chen. Vor allen Arbeiten immer die folgenden
Warnhinweise und Sicherheitsvorkehrungen
lesen und beachten:
● Vor allen Arbeiten an der Fahrzeugbatterie
Zündung und alle elektrischen Verbraucher
ausschalten und das Minuskabel der Fahr-
zeugbatterie abklemmen.
● Kinder immer von der Batteriesäure und
Fahrzeugbatterie fernhalten.
● Tragen Sie stets eine Schutzbrille.
● Batteriesäure ist sehr aggressiv. Sie kann
die Haut verätzen und die Augen erblinden
lassen. Schützen Sie beim Umgang mit der
Batterie vor allem die Hände, Arme und das
Gesicht vor Säurespritzern.
● Nicht rauchen und niemals in der Nähe von
offenen Flammen oder Funken arbeiten.
● Funkenbildung beim Umgang mit Kabeln
und elektrischen Geräten sowie durch elekt-
rostatischer Entladung vermeiden.
● Batteriepole niemals kurzschließen. 244

Prüfen und Nachfüllen
●

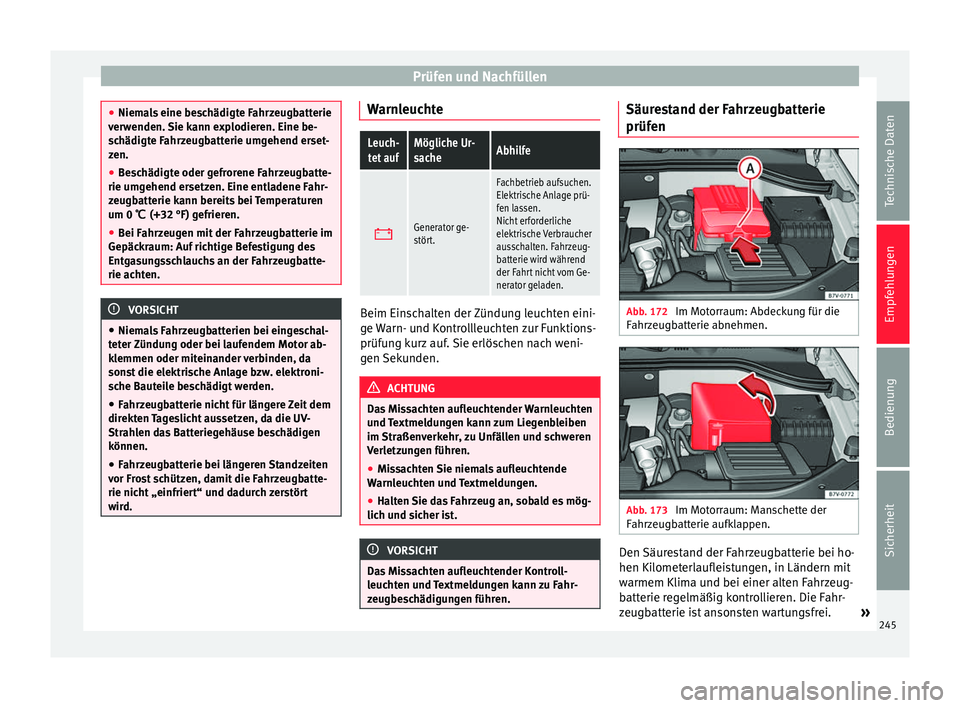

Niemals eine beschädigte Fahrzeugbatterie
verwenden. Sie kann explodieren. Eine be-
schädigte Fahrzeugbatterie umgehend erset-
zen.
● Beschädigte oder gefrorene Fahrzeugbatte-
rie umgehend ersetzen. Eine entladene Fahr-
zeugbatterie kann bereits bei Temperaturen
um 0 ℃ (+32 °F) g efrier en.
● Bei Fahrzeugen mit der Fahrzeugbatterie im
Gepäckraum: Auf richtige Befestigung des
Entgasungsschlauchs an der Fahrzeugbatte-
rie achten. VORSICHT
● Niemals Fahrzeugbatterien bei eingeschal-
teter Zündung oder bei laufendem Motor ab-
klemmen oder miteinander verbinden, da
sonst die elektrische Anlage bzw. elektroni-
sche Bauteile beschädigt werden.
● Fahrzeugbatterie nicht für längere Zeit dem
direkten Tageslicht aussetzen, da die UV-
Strahlen das Batteriegehäuse beschädigen
können.
● Fahrzeugbatterie bei längeren Standzeiten
vor Frost schützen, damit die Fahrzeugbatte-
rie nicht „einfriert“ und dadurch zerstört
wird. Warnleuchte
Leuch-
tet aufMögliche Ur-
sacheAbhilfe 
Generator ge-
stört.
Fachbetrieb aufsuchen.
Elektrische Anlage prü-
fen lassen.
Nicht erforderliche
elektrische Verbraucher
ausschalten. Fahrzeug-
batterie wird während
der Fahrt nicht vom Ge-
nerator geladen.
Beim Einschalten der Zündung leuchten eini-
ge Warn- und Kontrollleuchten zur Funktions-
prüfung kurz auf. Sie erlöschen nach weni-
gen Sekunden.
ACHTUNG
Das Missachten aufleuchtender Warnleuchten
und Textmeldungen kann zum Liegenbleiben
im Straßenverkehr, zu Unfällen und schweren
Verletzungen führen.
● Missachten Sie niemals aufleuchtende
Warnleuchten und Textmeldungen.
● Halten Sie das Fahrzeug an, sobald es mög-
lich und sicher ist. VORSICHT
Das Missachten aufleuchtender Kontroll-
leuchten und Textmeldungen kann zu Fahr-
zeugbeschädigungen führen. Säurestand der Fahrzeugbatterie
prüfen
Abb. 172
Im Motorraum: Abdeckung für die
Fahrzeugbatterie abnehmen. Abb. 173
Im Motorraum: Manschette der
Fahrzeugbatterie aufklappen. Den Säurestand der Fahrzeugbatterie bei ho-
hen Kilometerlaufleistungen, in Ländern mit
warmem Klima und bei einer alten Fahrzeug-
batterie regelmäßig kontrollieren. Die Fahr-
zeugbatterie ist ansonsten wartungsfrei.
»
245
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Empfehlungen

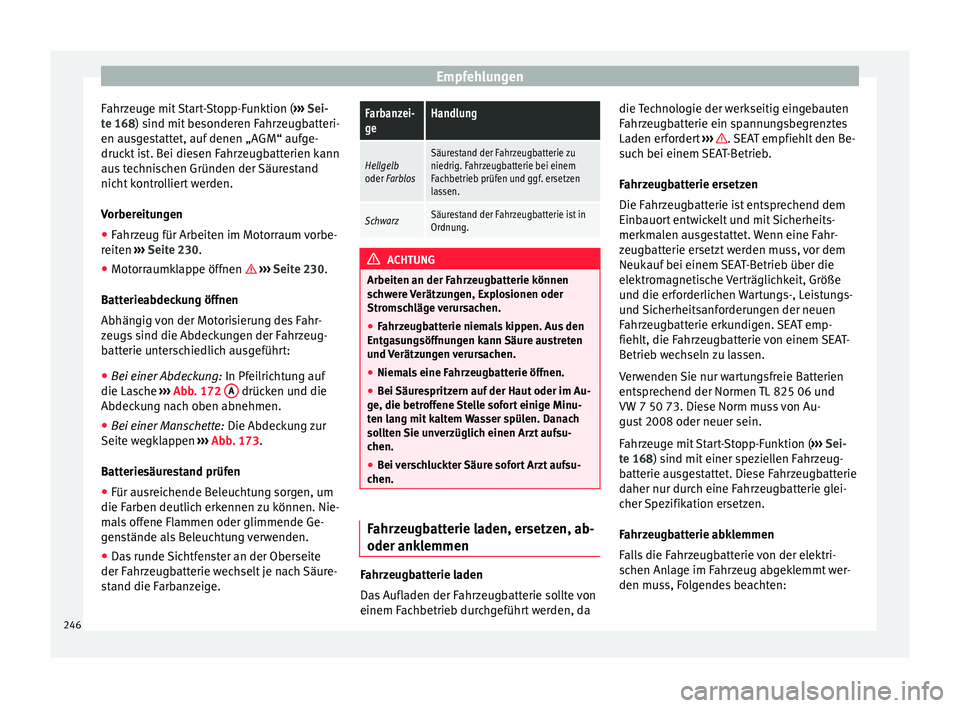

Fahrzeuge mit Start-Stopp-Funktion ( ››› Sei-
te 168 ) sind mit besonderen Fahrzeugbatteri-
en au sg
estattet, auf denen „AGM“ aufge-
druckt ist. Bei diesen Fahrzeugbatterien kann
aus technischen Gründen der Säurestand
nicht kontrolliert werden.
Vorbereitungen
● Fahrzeug für Arbeiten im Motorraum vorbe-
reiten ››› Seite 230
.
● Motorraumklappe öffnen
 ››› Seite 230.
Batterieabdeckung öffnen
Abhängig von der Motorisierung des Fahr-
zeugs sind die Abdeckungen der Fahrzeug-
batterie unterschiedlich ausgeführt:
● Bei einer Abdeckung: In Pfeilrichtung auf
die Lasche ››› Abb. 172
A drücken und die
Abdeckung nach oben abnehmen.
● Bei einer Manschette: Die Abdeckung zur
Seite wegklappen ››› Abb. 173 .
B att

eriesäurestand prüfen
● Für ausreichende Beleuchtung sorgen, um
die Farben deutlich erkennen zu können. Nie-
mals offene Flammen oder glimmende Ge-
genstände als Beleuchtung verwenden.
● Das runde Sichtfenster an der Oberseite
der Fahrzeugbatterie wechselt je nach Säure-
stand die Farbanzeige.
Farbanzei-
geHandlung
Hellgelb
oder FarblosSäurestand der Fahrzeugbatterie zu
niedrig. Fahrzeugbatterie bei einem
Fachbetrieb prüfen und ggf. ersetzen
lassen.
SchwarzSäurestand der Fahrzeugbatterie ist in
Ordnung. ACHTUNG
Arbeiten an der Fahrzeugbatterie können
schwere Verätzungen, Explosionen oder
Stromschläge verursachen.
● Fahrzeugbatterie niemals kippen. Aus den
Entgasungsöffnungen kann Säure austreten
und Verätzungen verursachen.
● Niemals eine Fahrzeugbatterie öffnen.
● Bei Säurespritzern auf der Haut oder im Au-
ge, die betroffene Stelle sofort einige Minu-
ten lang mit kaltem Wasser spülen. Danach
sollten Sie unverzüglich einen Arzt aufsu-
chen.
● Bei verschluckter Säure sofort Arzt aufsu-
chen. Fahrzeugbatterie laden, ersetzen, ab-
oder anklemmen
Fahrzeugbatterie laden
Das Aufladen der Fahrzeugbatterie sollte von
einem Fachbetrieb durchgeführt werden, dadie Technologie der werkseitig eingebauten
Fahrzeugbatterie ein spannungsbegrenztes
Laden erfordert
››› . SEAT empfiehlt den Be-
such bei einem SEAT-Betrieb.
Fahrzeugbatterie ersetzen
Die Fahrzeugbatterie ist entsprechend dem
Einbauort entwickelt und mit Sicherheits-
merkmalen ausgestattet. Wenn eine Fahr-
zeugbatterie ersetzt werden muss, vor dem
Neukauf bei einem SEAT-Betrieb über die
elektromagnetische Verträglichkeit, Größe
und die erforderlichen Wartungs-, Leistungs-
und Sicherheitsanforderungen der neuen
Fahrzeugbatterie erkundigen. SEAT emp-
fiehlt, die Fahrzeugbatterie von einem SEAT-
Betrieb wechseln zu lassen.
Verwenden Sie nur wartungsfreie Batterien
entsprechend der Normen TL 825 06 und
VW 7 50 73. Diese Norm muss von Au-
gust 2008 oder neuer sein.
Fahrzeuge mit Start-Stopp-Funktion ( ››› Sei-
te 168 ) sind mit einer speziellen Fahrzeug-
b att

erie ausgestattet. Diese Fahrzeugbatterie
daher nur durch eine Fahrzeugbatterie glei-
cher Spezifikation ersetzen.
Fahrzeugbatterie abklemmen
Falls die Fahrzeugbatterie von der elektri-
schen Anlage im Fahrzeug abgeklemmt wer-
den muss, Folgendes beachten:
246

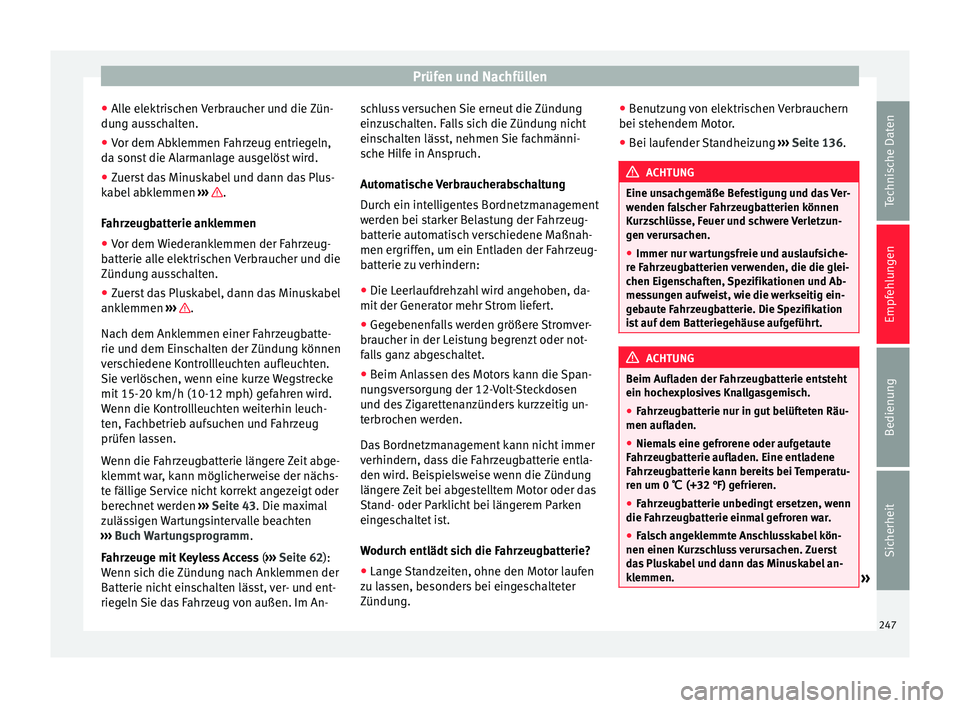

Prüfen und Nachfüllen
● Alle elektrischen Verbraucher und die Zün-
dung ausschalten.
● Vor dem Abklemmen Fahrzeug entriegeln,
da sonst die Alarmanlage ausgelöst wird.
● Zuerst das Minuskabel und dann das Plus-
kabel abklemmen ››› .
Fahrzeugbatterie anklemmen
● Vor dem Wiederanklemmen der Fahrzeug-
batterie alle elektrischen Verbraucher und die
Zündung ausschalten.
● Zuerst das Pluskabel, dann das Minuskabel
anklemmen ››› .
Nach dem Anklemmen einer Fahrzeugbatte-
rie und dem Einschalten der Zündung können
verschiedene Kontrollleuchten aufleuchten.
Sie verlöschen, wenn eine kurze Wegstrecke
mit 15-20 km/h (10-12 mph) gefahren wird.
Wenn die Kontrollleuchten weiterhin leuch-
ten, Fachbetrieb aufsuchen und Fahrzeug
prüfen lassen.
Wenn die Fahrzeugbatterie längere Zeit abge-
klemmt war, kann möglicherweise der nächs-
te fällige Service nicht korrekt angezeigt oder
berechnet werden ››› Seite 43. Die maximal
zulässigen Wartungsintervalle beachten
››› Buch Wartungsprogramm .
F ahr
zeuge mit Keyless Access (›››
Seite 62):
Wenn sich die Zündung nach Anklemmen der
Batterie nicht einschalten lässt, ver- und ent-
riegeln Sie das Fahrzeug von außen. Im An- schluss versuchen Sie erneut die Zündung
einzuschalten. Falls sich die Zündung nicht
einschalten lässt, nehmen Sie fachmänni-
sche Hilfe in Anspruch.
Automatische Verbraucherabschaltung
Durch ein intelligentes Bordnetzmanagement
werden bei starker Belastung der Fahrzeug-
batterie automatisch verschiedene Maßnah-
men ergriffen, um ein Entladen der Fahrzeug-
batterie zu verhindern:
● Die Leerlaufdrehzahl wird angehoben, da-
mit der Generator mehr Strom liefert.
● Gegebenenfalls werden größere Stromver-
braucher in der Leistung begrenzt oder not-
falls ganz abgeschaltet.
● Beim Anlassen des Motors kann die Span-
nungsversorgung der 12-Volt-Steckdosen
und des Zigarettenanzünders kurzzeitig un-
terbrochen werden.
Das Bordnetzmanagement kann nicht immer
verhindern, dass die Fahrzeugbatterie entla-
den wird. Beispielsweise wenn die Zündung
längere Zeit bei abgestelltem Motor oder das
Stand- oder Parklicht bei längerem Parken
eingeschaltet ist.
Wodurch entlädt sich die Fahrzeugbatterie?
● Lange Standzeiten, ohne den Motor laufen
zu lassen, besonders bei eingeschalteter
Zündung. ●
Benutzung von elektrischen Verbrauchern
bei stehendem Motor.
● Bei laufender Standheizung ››› Seite 136. ACHTUNG
Eine unsachgemäße Befestigung und das Ver-
wenden falscher Fahrzeugbatterien können
Kurzschlüsse, Feuer und schwere Verletzun-
gen verursachen.
● Immer nur wartungsfreie und auslaufsiche-
re Fahrzeugbatterien verwenden, die die glei-
chen Eigenschaften, Spezifikationen und Ab-
messungen aufweist, wie die werkseitig ein-
gebaute Fahrzeugbatterie. Die Spezifikation
ist auf dem Batteriegehäuse aufgeführt. ACHTUNG
Beim Aufladen der Fahrzeugbatterie entsteht
ein hochexplosives Knallgasgemisch.
● Fahrzeugbatterie nur in gut belüfteten Räu-
men aufladen.
● Niemals eine gefrorene oder aufgetaute
Fahrzeugbatterie aufladen. Eine entladene
Fahrzeugbatterie kann bereits bei Temperatu-
ren um 0 ℃ (+32 °F) gefrier
en.
● Fahrzeugbatterie unbedingt ersetzen, wenn
die Fahrzeugbatterie einmal gefroren war.
● Falsch angeklemmte Anschlusskabel kön-
nen einen Kurzschluss verursachen. Zuerst
das Pluskabel und dann das Minuskabel an-
klemmen. » 247
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Empfehlungen

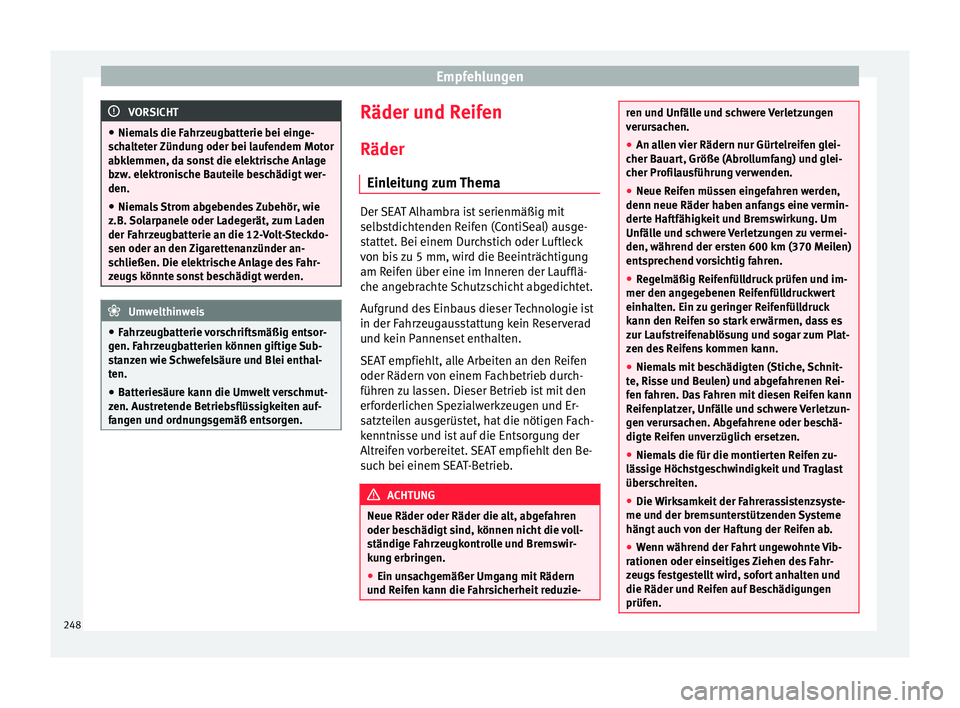

VORSICHT
● Niemals die Fahrzeugbatterie bei einge-
schalteter Zündung oder bei laufendem Motor
abklemmen, da sonst die elektrische Anlage
bzw. elektronische Bauteile beschädigt wer-
den.
● Niemals Strom abgebendes Zubehör, wie
z.B. Solarpanele oder Ladegerät, zum Laden
der Fahrzeugbatterie an die 12-Volt-Steckdo-
sen oder an den Zigarettenanzünder an-
schließen. Die elektrische Anlage des Fahr-
zeugs könnte sonst beschädigt werden. Umwelthinweis
● Fahrzeugbatterie vorschriftsmäßig entsor-
gen. Fahrzeugbatterien können giftige Sub-
stanzen wie Schwefelsäure und Blei enthal-
ten.
● Batteriesäure kann die Umwelt verschmut-
zen. Austretende Betriebsflüssigkeiten auf-
fangen und ordnungsgemäß entsorgen. Räder und Reifen
Räder Einleitung zum Thema Der SEAT Alhambra ist serienmäßig mit
selbstdichtenden Reifen (ContiSeal) ausge-
stattet. Bei einem Durchstich oder Luftleck
von bis zu 5 mm, wird die Beeinträchtigung
am Reifen über eine im Inneren der Laufflä-
che angebrachte Schutzschicht abgedichtet.
Aufgrund des Einbaus dieser Technologie ist
in der Fahrzeugausstattung kein Reserverad
und kein Pannenset enthalten.
SEAT empfiehlt, alle Arbeiten an den Reifen
oder Rädern von einem Fachbetrieb durch-
führen zu lassen. Dieser Betrieb ist mit den
erforderlichen Spezialwerkzeugen und Er-
satzteilen ausgerüstet, hat die nötigen Fach-
kenntnisse und ist auf die Entsorgung der
Altreifen vorbereitet. SEAT empfiehlt den Be-
such bei einem SEAT-Betrieb.
ACHTUNG
Neue Räder oder Räder die alt, abgefahren
oder beschädigt sind, können nicht die voll-
ständige Fahrzeugkontrolle und Bremswir-
kung erbringen.
● Ein unsachgemäßer Umgang mit Rädern
und Reifen kann die Fahrsicherheit reduzie- ren und Unfälle und schwere Verletzungen
verursachen.
●
An allen vier Rädern nur Gürtelreifen glei-
cher Bauart, Größe (Abrollumfang) und glei-
cher Profilausführung verwenden.
● Neue Reifen müssen eingefahren werden,
denn neue Räder haben anfangs eine vermin-
derte Haftfähigkeit und Bremswirkung. Um
Unfälle und schwere Verletzungen zu vermei-
den, während der ersten 600 km (370 Meilen)
entsprechend vorsichtig fahren.
● Regelmäßig Reifenfülldruck prüfen und im-
mer den angegebenen Reifenfülldruckwert
einhalten. Ein zu geringer Reifenfülldruck
kann den Reifen so stark erwärmen, dass es
zur Laufstreifenablösung und sogar zum Plat-
zen des Reifens kommen kann.
● Niemals mit beschädigten (Stiche, Schnit-
te, Risse und Beulen) und abgefahrenen Rei-
fen fahren. Das Fahren mit diesen Reifen kann
Reifenplatzer, Unfälle und schwere Verletzun-
gen verursachen. Abgefahrene oder beschä-
digte Reifen unverzüglich ersetzen.
● Niemals die für die montierten Reifen zu-
lässige Höchstgeschwindigkeit und Traglast
überschreiten.
● Die Wirksamkeit der Fahrerassistenzsyste-
me und der bremsunterstützenden Systeme
hängt auch von der Haftung der Reifen ab.
● Wenn während der Fahrt ungewohnte Vib-
rationen oder einseitiges Ziehen des Fahr-
zeugs festgestellt wird, sofort anhalten und
die Räder und Reifen auf Beschädigungen
prüfen. 248
