Seat Alhambra 2009 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2009, Model line: Alhambra, Model: Seat Alhambra 2009Pages: 295, PDF-Größe: 7.81 MB
Page 1 of 295
SEAT ALHAMBRA BETRIEBSANLEITUNGAlemán S10511ABA00 (02.09) (GT9)
S10511ABA00
ALHAMBRA Alemán (02.09)
Portada Alhambra.qxd 12/3/09 12:42 Página 2
Page 2 of 295
SEAT S.A. se preocupa constantemente por mantener todos sus tipos y modelos en un desarrollo continuo. Por ello le rogamos que com-
prenda que, en cualquier momento, puedan producirse modificaciones del vehículo entregado en cuanto a la forma, el equipamiento y la
técnica. Por esta razón, no se puede derivar derecho alguno basándose en los datos, las ilustrac iones y descripciones del presente
Manual.
Los textos, las ilustraciones y las normas de este manual se basan en el estado de la información en el momento de la realización de la
impresión. Salvo error u omisión, la información recogida en el presente manual es válida en la fecha de cierre de su edición.
No está permitida la reimpresión, la reproducción o la traducción, total o parcial, sin la autorización escrita de SEAT.
SEAT se reserva expresamente todos los der echos según la ley sobre el "Copyright". Reservados todos los derechos sobre modificación.
Este papel está fabricado con celulosa blanqueada sin cloro.
© SEAT S.A. - Reimpresión: 15.02.09
Portada ALHAMBRA_interior.qxd 12/3/09 15:45 Página 1
Page 3 of 295

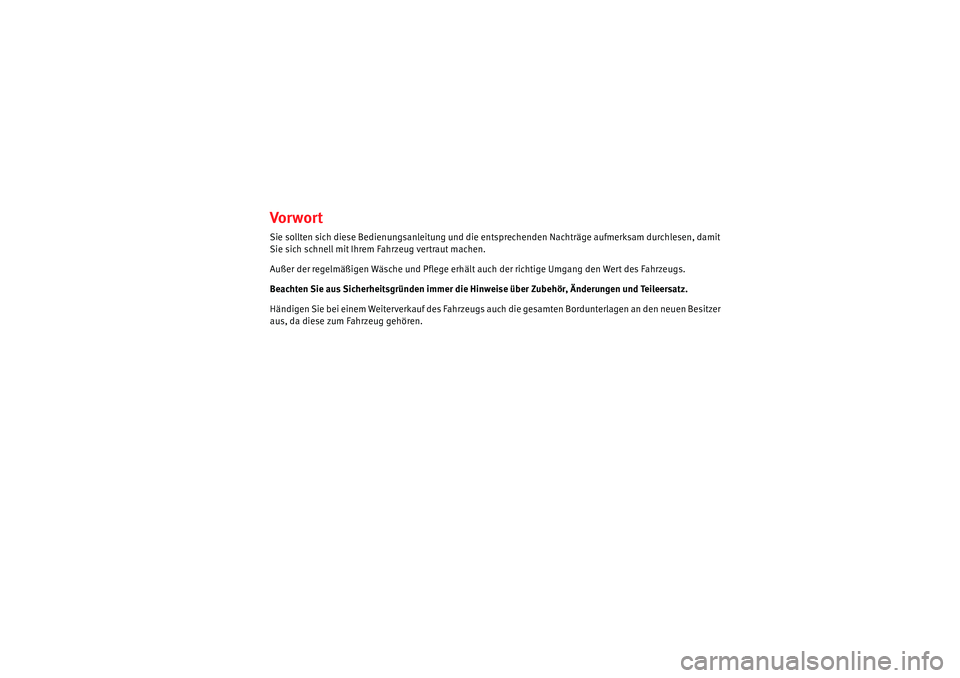

Vor wor tSie sollten sich diese Bedienungsanleitung und die entsprechenden Nachträge aufmerksam durchlesen, damit
Sie sich schnell mit Ihrem Fahrzeug vertraut machen.
Außer der regelmäßigen Wäsche und Pflege erhält auch der richtige Umgang den Wert des Fahrzeugs.
Beachten Sie aus Sicherheitsgründen immer die Hinweise über Zubehör, Änderungen und Teileersatz.
Händigen Sie bei einem Weiterverkauf des Fahrzeugs auch die gesamten Bordunterlagen an den neuen Besitzer
aus, da diese zum Fahrzeug gehören.
alhambra_aleman.book Seite 1 Montag, 23. M‰ rz 2009 11:24 11
Page 4 of 295
alhambra_aleman.book Seite 2 Montag, 23. M‰rz 2009 11:24 11
Page 5 of 295

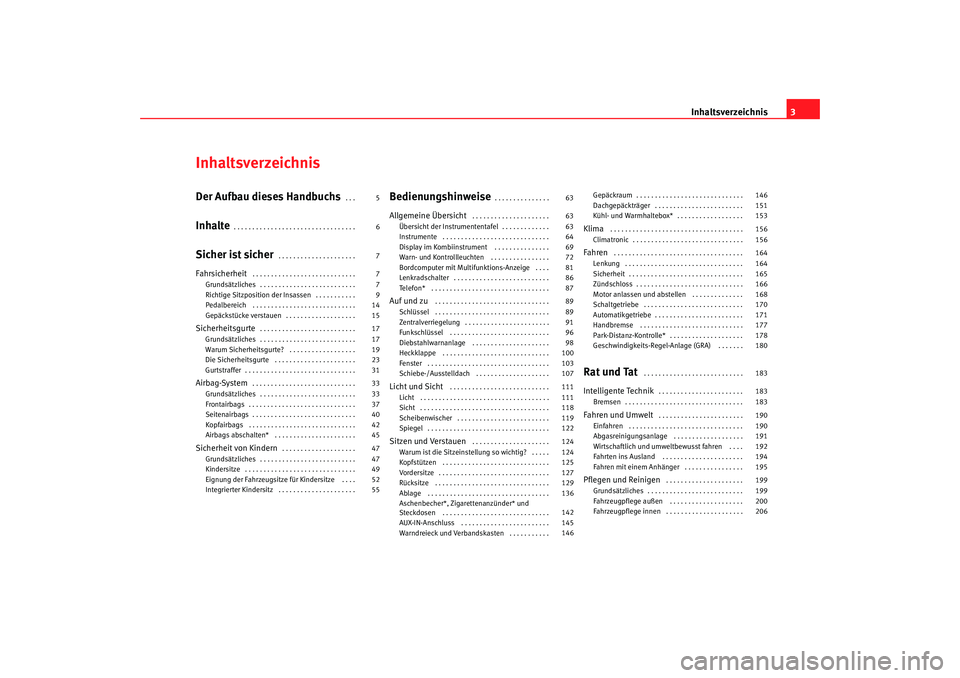

Inhaltsverzeichnis3
InhaltsverzeichnisDer Aufbau dieses Handbuchs
. . .
Inhalte
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicher ist sicher
. . . . . . . . . . . . . . . . . . . . .
Fahrsicherheit
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . .
Richtige Sitzposition der Insassen . . . . . . . . . . .
Pedalbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gepäckstücke verstauen . . . . . . . . . . . . . . . . . . .
Sicherheitsgurte
. . . . . . . . . . . . . . . . . . . . . . . . . .
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . .
Warum Sicherheitsgurte? . . . . . . . . . . . . . . . . . .
Die Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . .
Gurtstraffer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag-System
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . .
Frontairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Seitenairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kopfairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbags abschalten* . . . . . . . . . . . . . . . . . . . . . .
Sicherheit von Kindern
. . . . . . . . . . . . . . . . . . . .
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . .
Kindersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Eignung der Fahrzeugsitze für Kindersitze . . . .
Integrierter Kindersitz . . . . . . . . . . . . . . . . . . . . .
Bedienungshinweise
. . . . . . . . . . . . . . .
Allgemeine Übersicht
. . . . . . . . . . . . . . . . . . . . .
Übersicht der Instrumententafel . . . . . . . . . . . . .
Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Display im Kombiinstrument . . . . . . . . . . . . . . .
Warn- und Kontrollleuchten . . . . . . . . . . . . . . . .
Bordcomputer mit Multifunktions-Anzeige . . . .
Lenkradschalter . . . . . . . . . . . . . . . . . . . . . . . . . .
Telefon* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Auf und zu
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schlüssel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zentralverriegelung . . . . . . . . . . . . . . . . . . . . . . .
Funkschlüssel . . . . . . . . . . . . . . . . . . . . . . . . . . .
Diebstahlwarnanlage . . . . . . . . . . . . . . . . . . . . .
Heckklappe . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fenster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schiebe-/Ausstelldach . . . . . . . . . . . . . . . . . . . .
Licht und Sicht
. . . . . . . . . . . . . . . . . . . . . . . . . . .
Licht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer . . . . . . . . . . . . . . . . . . . . . . . . .
Spiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sitzen und Verstauen
. . . . . . . . . . . . . . . . . . . . .
Warum ist die Sitzeinstellung so wichtig? . . . . .
Kopfstützen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rücksitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ablage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aschenbecher*, Zigarettenanzünder* und
Steckdosen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
AUX-IN-Anschluss . . . . . . . . . . . . . . . . . . . . . . . .
Warndreieck und Verbandskasten . . . . . . . . . . . Gepäckraum . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dachgepäckträger . . . . . . . . . . . . . . . . . . . . . . . .
Kühl- und Warmhaltebox* . . . . . . . . . . . . . . . . . .
Klima
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fahren
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lenkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Motor anlassen und abstellen . . . . . . . . . . . . . .
Schaltgetriebe . . . . . . . . . . . . . . . . . . . . . . . . . . .
Automatikgetriebe . . . . . . . . . . . . . . . . . . . . . . . .
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Park-Distanz-Kontrolle* . . . . . . . . . . . . . . . . . . . .
Geschwindigkeits-Regel-Anlage (GRA) . . . . . . .
Rat und Tat
. . . . . . . . . . . . . . . . . . . . . . . . . . .
Intelligente Technik
. . . . . . . . . . . . . . . . . . . . . . .
Bremsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fahren und Umwelt
. . . . . . . . . . . . . . . . . . . . . . .
Einfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Abgasreinigungsanlage . . . . . . . . . . . . . . . . . . .
Wirtschaftlich und umweltbewusst fahren . . . .
Fahrten ins Ausland . . . . . . . . . . . . . . . . . . . . . .
Fahren mit einem Anhänger . . . . . . . . . . . . . . . .
Pflegen und Reinigen
. . . . . . . . . . . . . . . . . . . . .
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . .
Fahrzeugpflege außen . . . . . . . . . . . . . . . . . . . .
Fahrzeugpflege innen . . . . . . . . . . . . . . . . . . . . .
5
6
7
7
7
9
14
15
17
17
19
23
31
33
33
37
40
42
45
47
47
49
52
55 63
63
63
64
69
72
81
86
87
89
89
91
96
98
100
103
107
111
111
118
119
122
124
124
125
127
129
136
142
145
146 146
151
153
156
156
164
164
165
166
168
170
171
177
178
180
183
183
183
190
190
191
192
194
195
199
199
200
206
alhambra_aleman.book Seite 3 Montag, 23. M‰
rz 2009 11:24 11
Page 6 of 295

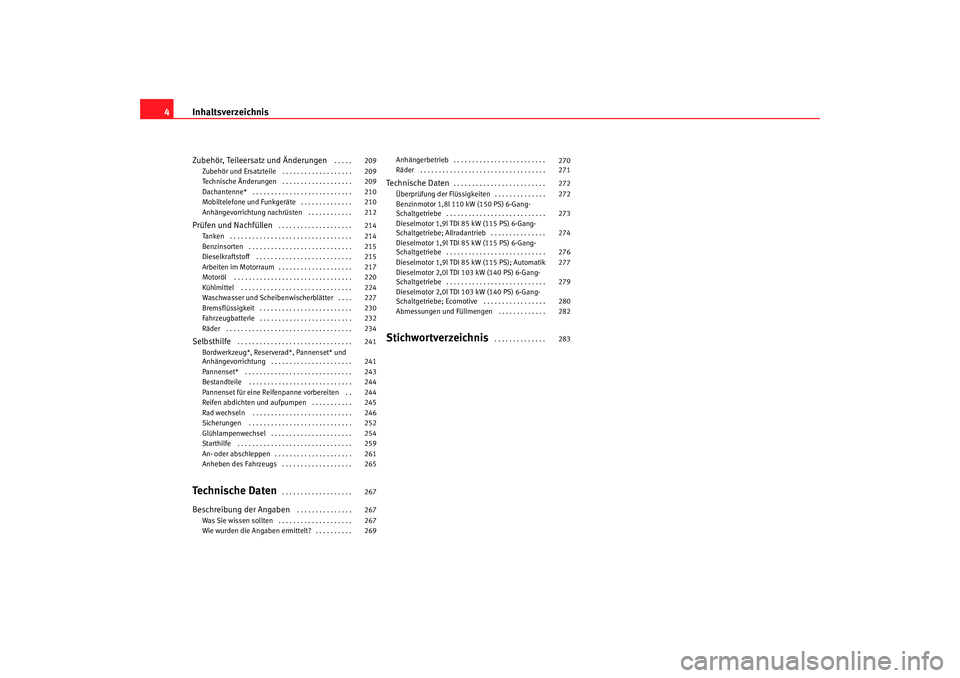

Inhaltsverzeichnis
4Zubehör, Teileersatz und Änderungen
. . . . .
Zubehör und Ersatzteile . . . . . . . . . . . . . . . . . . .
Technische Änderungen . . . . . . . . . . . . . . . . . . .
Dachantenne* . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mobiltelefone und Funkgeräte . . . . . . . . . . . . . .
Anhängevorrichtung nachrüsten . . . . . . . . . . . .
Prüfen und Nachfüllen
. . . . . . . . . . . . . . . . . . . .
Tanken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Benzinsorten . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dieselkraftstoff . . . . . . . . . . . . . . . . . . . . . . . . . .
Arbeiten im Motorraum . . . . . . . . . . . . . . . . . . . .
Motoröl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kühlmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Waschwasser und Scheibenwischerblätter . . . .
Bremsflüssigkeit . . . . . . . . . . . . . . . . . . . . . . . . .
Fahrzeugbatterie . . . . . . . . . . . . . . . . . . . . . . . . .
Räder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Selbsthilfe
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bordwerkzeug*, Reserverad*, Pannenset* und
Anhängevorrichtung . . . . . . . . . . . . . . . . . . . . . .
Pannenset* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bestandteile . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pannenset für eine Reifenpanne vorbereiten . .
Reifen abdichten und aufpumpen . . . . . . . . . . .
Rad wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherungen . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Glühlampenwechsel . . . . . . . . . . . . . . . . . . . . . .
Starthilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
An- oder abschleppen . . . . . . . . . . . . . . . . . . . . .
Anheben des Fahrzeugs . . . . . . . . . . . . . . . . . . .
Te c h n i s c h e D a t e n
. . . . . . . . . . . . . . . . . . .
Beschreibung der Angaben
. . . . . . . . . . . . . . .
Was Sie wissen sollten . . . . . . . . . . . . . . . . . . . .
Wie wurden die Angaben ermittelt? . . . . . . . . . . Anhängerbetrieb . . . . . . . . . . . . . . . . . . . . . . . . .
Räder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Te ch n isch e D ate n
. . . . . . . . . . . . . . . . . . . . . . . . .
Überprüfung der Flüssigkeiten . . . . . . . . . . . . . .
Benzinmotor 1,8l 110 kW (150 PS) 6-Gang-
Schaltgetriebe . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dieselmotor 1,9l TDI 85 kW (115 PS) 6-Gang-
Schaltgetriebe; Allradantrieb . . . . . . . . . . . . . . .
Dieselmotor 1,9l TDI 85 kW (115 PS) 6-Gang-
Schaltgetriebe . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dieselmotor 1,9l TDI 85 kW (115 PS); Automatik
Dieselmotor 2,0l TDI 103 kW (140 PS) 6-Gang-
Schaltgetriebe . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dieselmotor 2,0l TDI 103 kW (140 PS) 6-Gang-
Schaltgetriebe; Ecomotive . . . . . . . . . . . . . . . . .
Abmessungen und Füllmengen . . . . . . . . . . . . .
Stichwortverzeichnis
. . . . . . . . . . . . . .
209
209
209
210
210
212
214
214
215
215
217
220
224
227
230
232
234
241
241
243
244
244
245
246
252
254
259
261
265
267
267
267
269 270
271
272
272
273
274
276
277
279
280
282
283
alhambra_aleman.book Seite 4 Montag, 23. M‰
rz 2009 11:24 11
Page 7 of 295

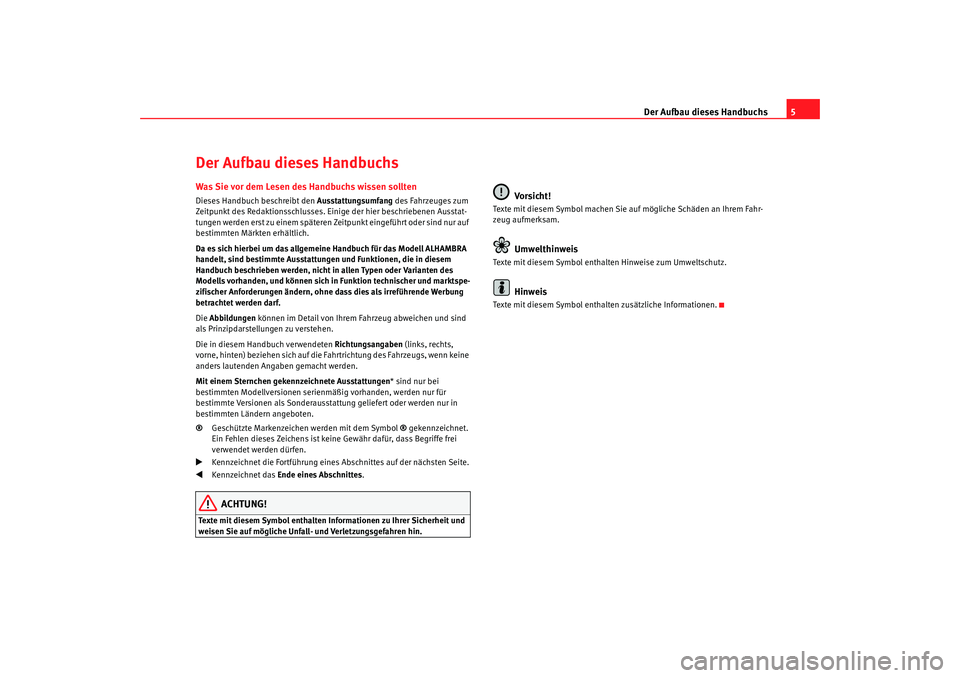

Der Aufbau dieses Handbuchs5
Der Aufbau dieses HandbuchsWas Sie vor dem Lesen des Handbuchs wissen solltenDieses Handbuch beschreibt den Ausstattungsumfang des Fahrzeuges zum
Zeitpunkt des Redaktionsschlusses. Einige der hier beschriebenen Ausstat-
tungen werden erst zu einem späteren Zeitpunkt eingeführt oder sind nur auf
bestimmten Märkten erhältlich.
Da es sich hierbei um das allgemeine Handbuch für das Modell ALHAMBRA
handelt, sind bestimmte Ausstattungen und Funktionen, die in diesem
Handbuch beschrieben werden, nicht in allen Typen oder Varianten des
Modells vorhanden, und können sich in Funktion technischer und marktspe-
zifischer Anforderungen ändern, ohne dass dies als irreführende Werbung
betrachtet werden darf.
Die Abbildungen können im Detail von Ihrem Fahrzeug abweichen und sind
als Prinzipdarstellungen zu verstehen.
Die in diesem Handbuch verwendeten Richtungsangaben (links, rechts,
vorne, hinten) beziehen sich auf die Fahrtrichtung des Fahrzeugs, wenn keine
anders lautenden Angaben gemacht werden.
Mit einem Sternchen gekennzeichnete Ausstattungen * sind nur bei
bestimmten Modellversionen serienmäßig vorhanden, werden nur für
bestimmte Versionen als Sonderausstattung geliefert oder werden nur in
bestimmten Ländern angeboten.
® Geschützte Markenzeichen werden mit dem Symbol ® gekennzeichnet.
Ein Fehlen dieses Zeichens ist keine Gewähr dafür, dass Begriffe frei
verwendet werden dürfen.
Kennzeichnet die Fortführung eines Abschnittes auf der nächsten Seite.
Kennzeichnet das Ende eines Abschnittes .ACHTUNG!
Texte mit diesem Symbol enthalten Informationen zu Ihrer Sicherheit und
weisen Sie auf mögliche Unfall- und Verletzungsgefahren hin.
Vo rsi ch t !
Texte mit diesem Symbol machen Sie auf mögliche Schäden an Ihrem Fahr-
zeug aufmerksam.
Umwelthinweis
Texte mit diesem Symbol enthalten Hinweise zum Umweltschutz.
Hinweis
Texte mit diesem Symbol enthalten zusätzliche Informationen.
alhambra_aleman.book Seite 5 Montag, 23. M‰ rz 2009 11:24 11
Page 8 of 295
Inhalte
6InhalteDie vorliegende Anleitung ist nach ganz bestimmten Regeln aufgebaut, um
Ihnen das Finden und Aufnehmen der Information zu erleichtern. Der Inhalt
ist in relativ kurze Abschnitte eingeteilt, die in übersichtlichen Kapiteln
zusammengefasst sind (z.B. „Klimaanlage“). Das ganze Handbuch ist wie
folgt in fünf große Teile unterteilt:1. Sicher ist sicherInformationen über die Ausstattung Ihres Fahrzeugs in Bezug auf die passive
Sicherheit wie z.B. Sicherheitsgurte, Airbags, Sitze etc.2. BedienungInformation über die Verteilung der Schalter im Cockpit Ihres Fahrzeugs, die
verschiedenen Möglichkeiten zur Sitzverstellung, wie Sie im Innenraum für
ein behagliches Klima sorgen etc.3. Rat und TatEmpfehlungen zum Fahren, zur Pflege und zur Wartung Ihres Fahrzeugs sowie
das Beschreiben bestimmter Fehler, die Sie selbst reparieren können.4. Technische DatenZahlen, Werte, Abmessungen und Mengen (wie z.B. Kraftstoffverbrauch)
Ihres Fahrzeugs.5. StichwortverzeichnisAm Ende des Handbuchs finden Sie ein allgemeines, detailliertes Stichwort-
verzeichnis, mit dem Sie schnell die gewünschte Information finden
können.
alhambra_aleman.book Seite 6 Montag, 23. M‰ rz 2009 11:24 11
Page 9 of 295
Fahrsicherheit7
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Sicher ist sicherFahrsicherheitGrundsätzlichesLieber SEAT-Fahrer,
Sicherheit geht vor!Dieses Kapitel enthält wichtige Informationen, Tipps, Vorschläge
und Warnungen, die Sie im Interesse Ihrer eigenen Sicherheit und
der Ihrer Mitfahrer lesen und beachten sollten.
ACHTUNG!
•
Dieser Abschnitt hält wichtige Informationen zum Umgang mit dem
Fahrzeug für den Fahrer und seine Mitfahrer bereit. Weitere wichtige Infor-
mationen, die Sie zur eigenen Sicherheit und zur Sicherheit Ihrer Mitfahrer
wissen sollten, befinden sich auch in den anderen Kapiteln Ihres Bordbu-
ches.
•
Stellen Sie sicher, dass sich das komplette Bordbuch immer im Fahr-
zeug befindet. Das gilt ganz besonders, wenn Sie das Fahrzeug an andere
verleihen oder verkaufen.
Sicherheitsausstattungen
Die Sicherheitsausstattungen sind Teil des Insassenschutzes
und können die Verletzungsgefahren in Unfallsituationen
reduzieren.Ihre Sicherheit und die Sicherheit Ihrer Mitfahrer sollten Sie nicht „aufs Spiel“
setzen. Im Falle eines Unfalles können die Sicherheitsausstattungen die
Verletzungsrisiken reduzieren. Die folgende Aufzählung enthält einen Teil der
Sicherheitsausstattung in Ihrem SEAT-Fahrzeug:•
optimierte Dreipunkt-Sicherheitsgurte für alle Sitzplätze,
•
Gurtstraffer für Fahrer und Beifahrer,
•
Gurthöheneinstellung für die Vordersitze und äußeren Sitzplätze in der
zweiten Sitzreihe,
•
Frontairbags für Fahrer und Beifahrer,
•
Seitenairbags für Fahrer und Beifahrer,
•
Kopfairbag,
•
ISOFIX-Verankerungspunkte für ISOFIX-Kindersitze für die äußeren Sitz-
plätzen in der zweiten Sitzreihe und auf den Sitzplätzen der dritten Sitzreihe,
•
höheneinstellbare Kopfstützen,
•
einstellbare Lenksäule.
Die genannten Sicherheitsausstattungen arbeiten zusammen, um Sie und
Ihre Mitfahrer in Unfallsituationen bestmöglich zu schützen. Diese Sicher-
heitsausstattungen nützen Ihnen oder Ihren Mitfahrern nichts, wenn Sie oder
alhambra_aleman.book Seite 7 Montag, 23. M‰ rz 2009 11:24 11
Page 10 of 295
Fahrsicherheit
8Ihre Mitfahrer eine falsche Sitzposition einnehmen oder diese Ausstattungen
nicht richtig einstellen oder anwenden.
Aus diesem Grunde erhalten Sie Informationen darüber, warum diese
Ausstattungen so wichtig sind, wie sie schützen, was bei der Benutzung zu
beachten ist und wie Sie und Ihre Mitfahrer den größten Nutzen aus den
vorhandenen Sicherheitsausstattungen ziehen können. Dieses Kapitel
enthält wichtige Warnhinweise, die Sie und Ihre Mitfahrer beachten sollten,
um die Verletzungsgefahr zu reduzieren.
Sicherheit geht jeden etwas an!Vor jeder Fahrt
Der Fahrer trägt immer die Verantwortung für seine Mitfahrer
und für die Betriebssicherheit des Fahrzeuges.Zu Ihrer eigenen Sicherheit und der Sicherheit Ihrer Mitfahrer
beachten Sie vor jeder Fahrt folgende Punkte:
– Stellen Sie sicher, dass die Beleuchtungs- und Blinkanlage am
Fahrzeug einwandfrei funktioniert.
– Kontrollieren Sie den Reifenfülldruck.
– Stellen Sie sicher, dass alle Fensterscheiben eine klare und gute Sicht nach außen gewährleisten.
– Befestigen Sie mitgeführte Gepäckstücke sicher ⇒Seite 15.
– Stellen Sie sicher, dass keine Gegenstände die Pedale behindern können.
– Stellen Sie die Spiegel, den Vordersitz und die Kopfstütze Ihrer Körpergröße entsprechend ein. – Weisen Sie Mitfahrer darauf hin, die Kopfstützen ihrer Körper-
größe entsprechend einzustellen.
– Schützen Sie Kinder durch einen geeigneten Kindersitz und richtig angelegten Sicherheitsgurt ⇒Seite 47.
– Nehmen Sie die richtige Sitzposition ein. Weisen Sie auch Ihre Mitfahrer an, die richtige Sitzposition einzunehmen ⇒Seite 9.
– Legen Sie stets den Sicherheitsgurt vor Fahrtantritt richtig an. Weisen Sie auch Ihre Mitfahrer an, sich richtig anzugurten
⇒Seite 17.
Was beeinflusst die Fahrsicherheit?
Die Fahrsicherheit wird weitgehend von der Fahrweise und
dem persönlichen Verhalten aller Insassen bestimmt.Als Fahrer tragen Sie die Verantwortung für sich und Ihre Mitfahrer.
Wenn Ihre Fahrsicherheit beeinflusst wird, gefährden Sie sich und
auch andere Verkehrsteilnehmer ⇒.
– Lassen Sie sich nicht vom Verkehrsgeschehen ablenken, z.B. durch Ihre Mitfahrer oder durch Telefongespräche.
– Fahren Sie niemals, wenn Ihre Fahrtüchtigkeit beeinträchtigt ist (z.B. durch Medikamente, Alkohol, Drogen).
– Halten Sie die Verkehrsregeln und die angegebenen Geschwin- digkeiten ein.
– Passen Sie die Fahrgeschwindigkeit stets dem Straßenzustand sowie den Verkehrs- und Witterungsverhältnissen an.
alhambra_aleman.book Seite 8 Montag, 23. M‰ rz 2009 11:24 11
