Sicherheitsgurte29
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

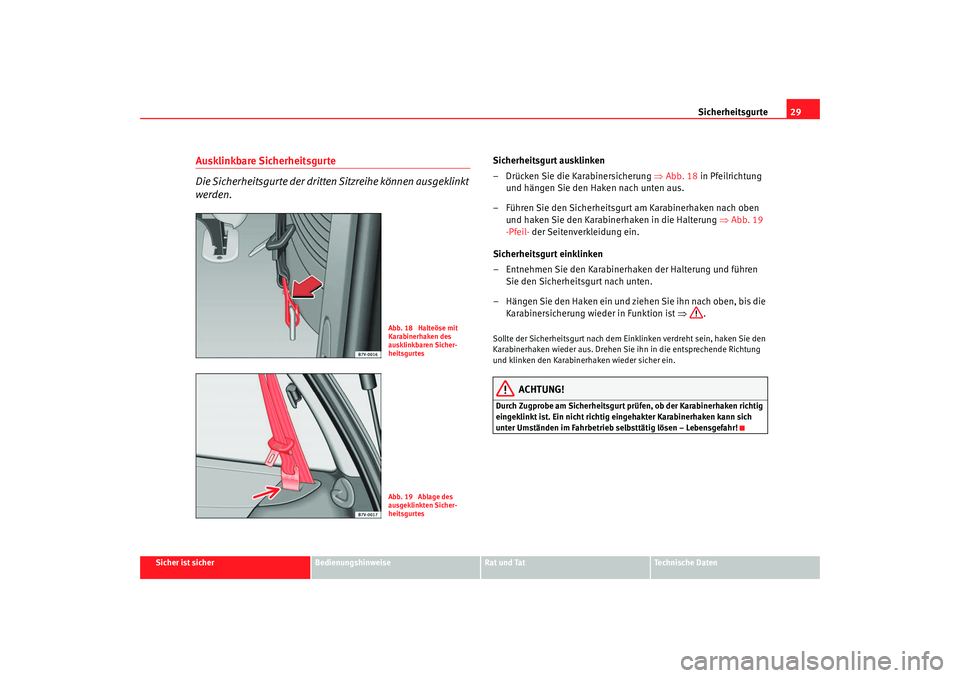

Ausklinkbare Sicherheitsgurte
Die Sicherheitsgurte der dritte n Sitzreihe können ausgeklinkt
werden.
Sicherheitsgurt ausklinken
– Drücken Sie die Karabinersicherung ⇒Abb. 18 in Pfeilrichtung
und hängen Sie den Haken nach unten aus.
– Führen Sie den Sicherheitsgurt am Karabinerhaken nach oben und haken Sie den Karabinerhaken in die Halterung ⇒Abb. 19
-Pfeil- der Seitenverkleidung ein.
Sicherheitsgurt einklinken
– Entnehmen Sie den Karabinerhaken der Halterung und führen Sie den Sicherheitsgurt nach unten.
– Hängen Sie den Haken ein und ziehen Sie ihn nach oben, bis die Karabinersicherung wieder in Funktion ist ⇒.Sollte der Sicherheitsgurt nach dem Einklinken verdreht sein, haken Sie den
Karabinerhaken wieder aus. Drehen Sie ihn in die entsprechende Richtung
und klinken den Karabinerhaken wieder sicher ein.
ACHTUNG!
Durch Zugprobe am Sicherheitsgurt prüfen, ob der Karabinerhaken richtig
eingeklinkt ist. Ein nicht richtig eingehakter Karabinerhaken kann sich
unter Umständen im Fahrbetrieb selbsttätig lösen – Lebensgefahr!
Abb. 18 Halteöse mit
Karabinerhaken des
ausklinkbaren Sicher-
heitsgurtesAbb. 19 Ablage des
ausgeklinkten Sicher-
heitsgurtes
alhambra_aleman.book Seite 29 Montag, 23. M‰ rz 2009 11:24 11
Page 32 of 295

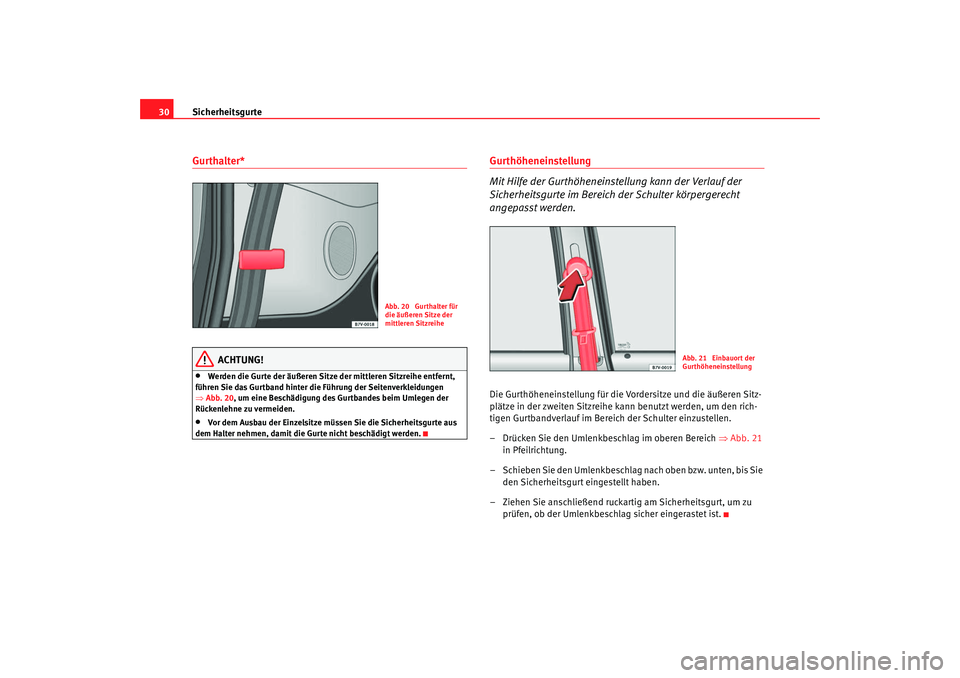

Sicherheitsgurte
30Gurthalter*
ACHTUNG!
•
Werden die Gurte der äußeren Sitze der mittleren Sitzreihe entfernt,
führen Sie das Gurtband hinter die Führung der Seitenverkleidungen
⇒ Abb. 20 , um eine Beschädigung des Gurtbandes beim Umlegen der
Rückenlehne zu vermeiden.
•
Vor dem Ausbau der Einzelsitze müssen Sie die Sicherheitsgurte aus
dem Halter nehmen, damit die Gurte nicht beschädigt werden.
Gurthöheneinstellung
Mit Hilfe der Gurthöheneinstellung kann der Verlauf der
Sicherheitsgurte im Bereich der Schulter körpergerecht
angepasst werden.Die Gurthöheneinstellung für die Vordersitze und die äußeren Sitz-
plätze in der zweiten Sitzreihe kann benutzt werden, um den rich-
tigen Gurtbandverlauf im Bereich der Schulter einzustellen.
– Drücken Sie den Umlenkbeschlag im oberen Bereich ⇒Abb. 21
in Pfeilrichtung.
– Schieben Sie den Umlenkbeschlag nach oben bzw. unten, bis Sie den Sicherheitsgurt eingestellt haben.
– Ziehen Sie anschließend ruckartig am Sicherheitsgurt, um zu prüfen, ob der Umlenkbeschlag sicher eingerastet ist.
Abb. 20 Gurthalter für
die äußeren Sitze der
mittleren Sitzreihe
Abb. 21 Einbauort der
Gurthöheneinstellung
alhambra_aleman.book Seite 30 Montag, 23. M‰ rz 2009 11:24 11

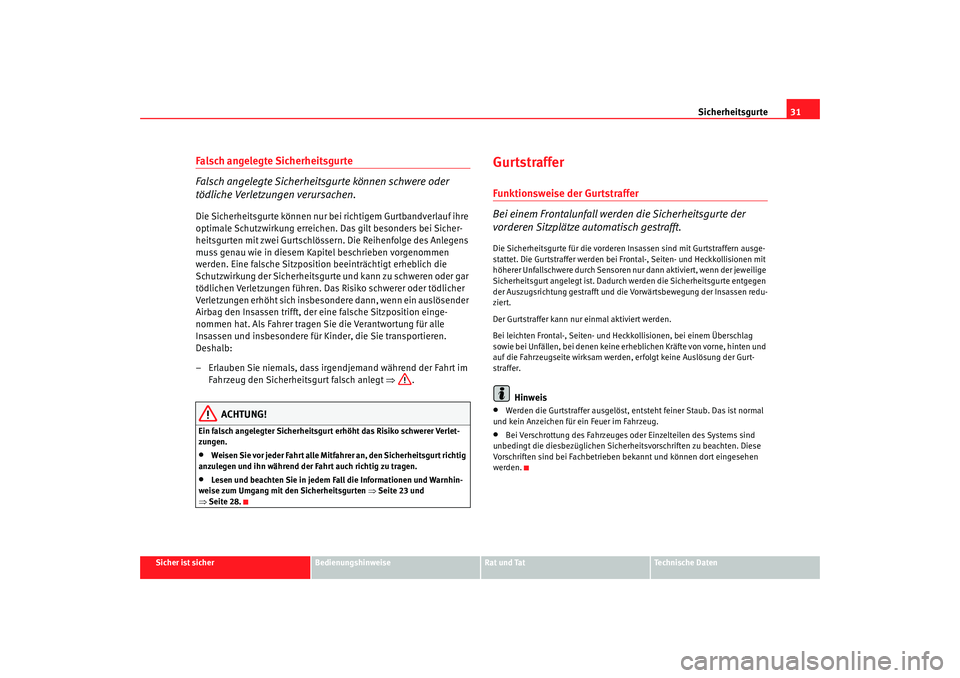

Page 33 of 295
Sicherheitsgurte31
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Falsch angelegte Sicherheitsgurte
Falsch angelegte Sicherheitsgurte können schwere oder
tödliche Verletzungen verursachen.Die Sicherheitsgurte können nur bei richtigem Gurtbandverlauf ihre
optimale Schutzwirkung erreichen. Das gilt besonders bei Sicher-
heitsgurten mit zwei Gurtschlösse rn. Die Reihenfolge des Anlegens
muss genau wie in diesem Kapitel beschrieben vorgenommen
werden. Eine falsche Sitzposition beeinträchtigt erheblich die
Schutzwirkung der Sicherheitsgurte und kann zu schweren oder gar
tödlichen Verletzungen führen. Das Risiko schwerer oder tödlicher
Verletzungen erhöht sich insbesondere dann, wenn ein auslösender
Airbag den Insassen trifft, der eine falsche Sitzposition einge-
nommen hat. Als Fahrer tragen Sie die Verantwortung für alle
Insassen und insbesondere für Kinder, die Sie transportieren.
Deshalb:
– Erlauben Sie niemals, dass irgendjemand während der Fahrt im Fahrzeug den Sicherheitsgurt falsch anlegt ⇒.
ACHTUNG!
Ein falsch angelegter Sicherheitsgurt erhöht das Risiko schwerer Verlet-
zungen.•
Weisen Sie vor jeder Fahrt alle Mitfahrer an, den Sicherheitsgurt richtig
anzulegen und ihn während der Fahrt auch richtig zu tragen.
•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Sicherheitsgurten ⇒Seite 23 und
⇒ Seite 28.
GurtstrafferFunktionsweise der Gurtstraffer
Bei einem Frontalunfall werden die Sicherheitsgurte der
vorderen Sitzplätze automatisch gestrafft.Die Sicherheitsgurte für die vorderen Insassen sind mit Gurtstraffern ausge-
stattet. Die Gurtstraffer werden bei Frontal-, Seiten- und Heckkollisionen mit
höherer Unfallschwere durch Sensoren nur dann aktiviert, wenn der jeweilige
Sicherheitsgurt angelegt ist. Dadurch werden die Sicherheitsgurte entgegen
der Auszugsrichtung gestrafft und die Vorwärtsbewegung der Insassen redu-
ziert.
Der Gurtstraffer kann nur einmal aktiviert werden.
Bei leichten Frontal-, Seiten- und Heckkollisionen, bei einem Überschlag
sowie bei Unfällen, bei denen keine erheblichen Kräfte von vorne, hinten und
auf die Fahrzeugseite wirksam werden, erfolgt keine Auslösung der Gurt-
straffer.
Hinweis
•
Werden die Gurtstraffer ausgelöst, entsteht feiner Staub. Das ist normal
und kein Anzeichen für ein Feuer im Fahrzeug.
•
Bei Verschrottung des Fahrzeuges oder Einzelteilen des Systems sind
unbedingt die diesbezüglichen Sicherheitsvorschriften zu beachten. Diese
Vorschriften sind bei Fachbetrieben bekannt und können dort eingesehen
werden.
alhambra_aleman.book Seite 31 Montag, 23. M‰ rz 2009 11:24 11

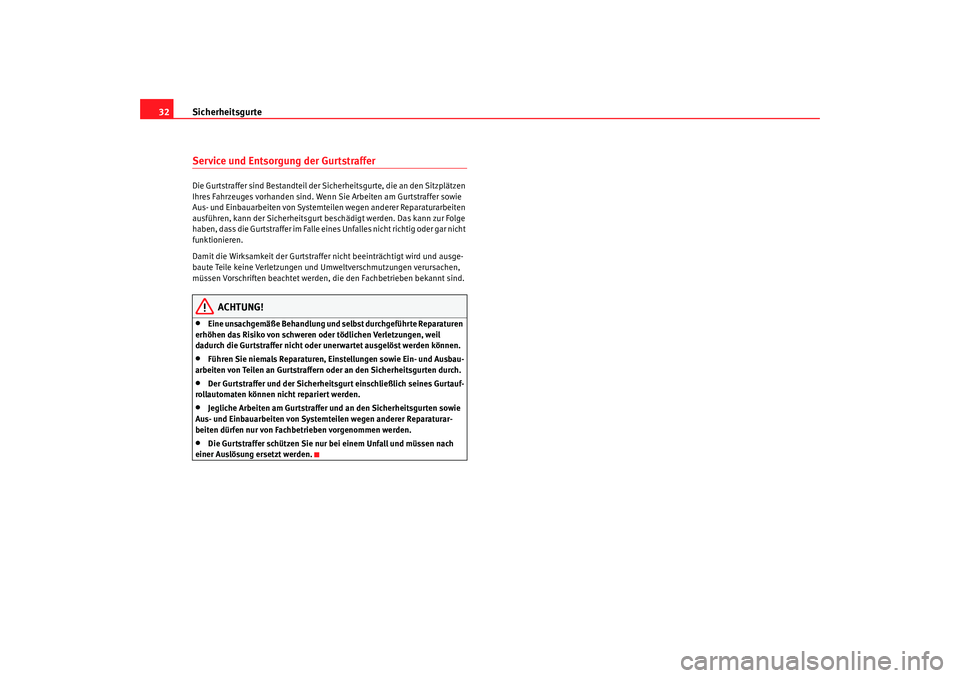

Page 34 of 295
Sicherheitsgurte
32Service und Entsorgung der GurtstrafferDie Gurtstraffer sind Bestandteil der Sicherheitsgurte, die an den Sitzplätzen
Ihres Fahrzeuges vorhanden sind. Wenn Sie Arbeiten am Gurtstraffer sowie
Aus- und Einbauarbeiten von Systemteilen wegen anderer Reparaturarbeiten
ausführen, kann der Sicherheitsgurt beschädigt werden. Das kann zur Folge
haben, dass die Gurtstraffer im Falle eines Unfalles nicht richtig oder gar nicht
funktionieren.
Damit die Wirksamkeit der Gurtstraffer nicht beeinträchtigt wird und ausge-
baute Teile keine Verletzungen und Umweltverschmutzungen verursachen,
müssen Vorschriften beachtet werden, die den Fachbetrieben bekannt sind.
ACHTUNG!
•
Eine unsachgemäße Behandlung und selbst durchgeführte Reparaturen
erhöhen das Risiko von schweren oder tödlichen Verletzungen, weil
dadurch die Gurtstraffer nicht oder unerwartet ausgelöst werden können.
•
Führen Sie niemals Reparaturen, Einstellungen sowie Ein- und Ausbau-
arbeiten von Teilen an Gurtstraffern oder an den Sicherheitsgurten durch.
•
Der Gurtstraffer und der Sicherheitsgurt einschließlich seines Gurtauf-
rollautomaten können nicht repariert werden.
•
Jegliche Arbeiten am Gurtstraffer und an den Sicherheitsgurten sowie
Aus- und Einbauarbeiten von Systemteilen wegen anderer Reparaturar-
beiten dürfen nur von Fachbetrieben vorgenommen werden.
•
Die Gurtstraffer schützen Sie nur bei einem Unfall und müssen nach
einer Auslösung ersetzt werden.
alhambra_aleman.book Seite 32 Montag, 23. M‰ rz 2009 11:24 11

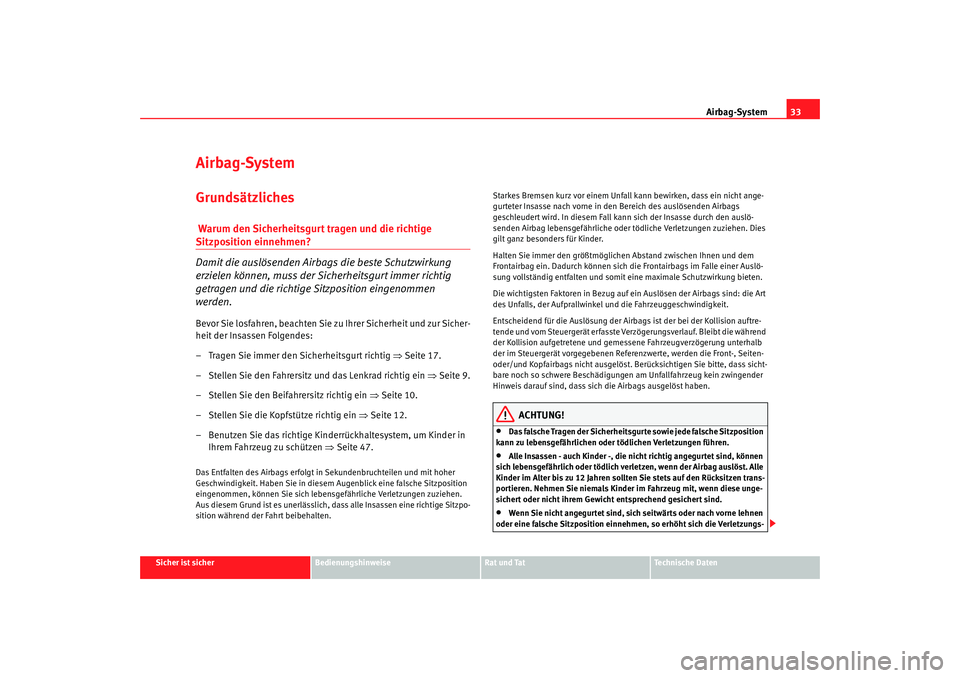

Page 35 of 295
Airbag-System33
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Airbag-SystemGrundsätzliches Warum den Sicherheitsgurt tragen und die richtige Sitzposition einnehmen?
Damit die auslösenden Airbags die beste Schutzwirkung
erzielen können, muss der Sicherheitsgurt immer richtig
getragen und die richtige Sitzposition eingenommen
werden.Bevor Sie losfahren, beachten Sie zu Ihrer Sicherheit und zur Sicher-
heit der Insassen Folgendes:
– Tragen Sie immer den Sicherheitsgurt richtig ⇒Seite 17.
– Stellen Sie den Fahrersitz und das Lenkrad richtig ein ⇒Seite 9.
– Stellen Sie den Beifahrersitz richtig ein ⇒Seite 10.
– Stellen Sie die Kopfstütze richtig ein ⇒Seite 12.
– Benutzen Sie das richtige Kinderrückhaltesystem, um Kinder in Ihrem Fahrzeug zu schützen ⇒ Seite 47.Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit. Haben Sie in diesem Augenblick eine falsche Sitzposition
eingenommen, können Sie sich lebensgefährliche Verletzungen zuziehen.
Aus diesem Grund ist es unerlässlich, dass alle Insassen eine richtige Sitzpo-
sition während der Fahrt beibehalten. Starkes Bremsen kurz vor einem Unfall kann bewirken, dass ein nicht ange-
gurteter Insasse nach vorne in den Bereich des auslösenden Airbags
geschleudert wird. In diesem Fall kann sich der Insasse durch den auslö-
senden Airbag lebensgefährliche oder tödliche Verletzungen zuziehen. Dies
gilt ganz besonders für Kinder.
Halten Sie immer den größtmöglichen Abstand zwischen Ihnen und dem
Frontairbag ein. Dadurch können sich die Frontairbags im Falle einer Auslö-
sung vollständig entfalten und somit eine maximale Schutzwirkung bieten.
Die wichtigsten Faktoren in Bezug auf ein Auslösen der Airbags sind: die Art
des Unfalls, der Aufprallwinkel und die Fahrzeuggeschwindigkeit.
Entscheidend für die Auslösung der Airbags ist der bei der Kollision auftre-
tende und vom Steuergerät erfasste Verzögerungsverlauf. Bleibt die während
der Kollision aufgetretene und gemessene Fahrzeugverzögerung unterhalb
der im Steuergerät vorgegebenen Referenzwerte, werden die Front-, Seiten-
oder/und Kopfairbags nicht ausgelöst. Berücksichtigen Sie bitte, dass sicht-
bare noch so schwere Beschädigungen am Unfallfahrzeug kein zwingender
Hinweis darauf sind, dass sich die Airbags ausgelöst haben.
ACHTUNG!
•
Das falsche Tragen der Sicherheitsgurte sowie jede falsche Sitzposition
kann zu lebensgefährlichen oder tödlichen Verletzungen führen.
•
Alle Insassen - auch Kinder -, die nicht richtig angegurtet sind, können
sich lebensgefährlich oder tödlich verletzen, wenn der Airbag auslöst. Alle
Kinder im Alter bis zu 12 Jahren sollten Sie stets auf den Rücksitzen trans-
portieren. Nehmen Sie niemals Kinder im Fahrzeug mit, wenn diese unge-
sichert oder nicht ihrem Gewicht entsprechend gesichert sind.
•
Wenn Sie nicht angegurtet sind, sich seitwärts oder nach vorne lehnen
oder eine falsche Sitzposition einnehmen, so erhöht sich die Verletzungs-
alhambra_aleman.book Seite 33 Montag, 23. M‰ rz 2009 11:24 11

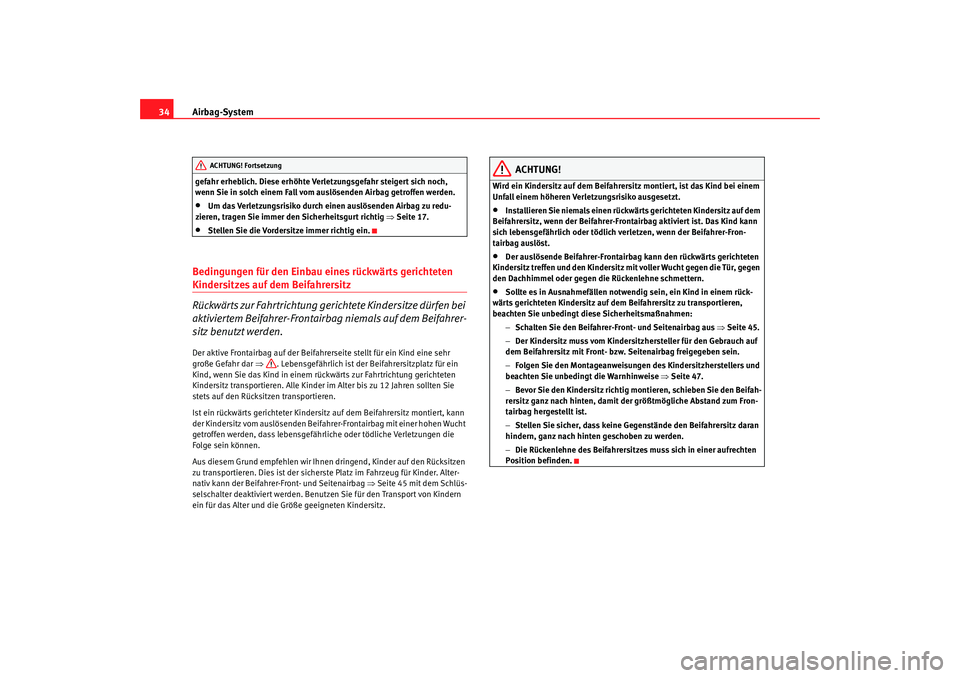

Page 36 of 295
Airbag-System
34gefahr erheblich. Diese erhöhte Verletzungsgefahr steigert sich noch,
wenn Sie in solch einem Fall vom auslösenden Airbag getroffen werden.•
Um das Verletzungsrisiko durch einen auslösenden Airbag zu redu-
zieren, tragen Sie immer den Sicherheitsgurt richtig ⇒Seite 17.
•
Stellen Sie die Vordersitze immer richtig ein.
Bedingungen für den Einbau eines rückwärts gerichteten Kindersitzes auf dem Beifahrersitz
Rückwärts zur Fahrtrichtung gerichtete Kindersitze dürfen bei
aktiviertem Beifahrer-Frontairbag niemals auf dem Beifahrer-
sitz benutzt werden.Der aktive Frontairbag auf der Beifahrerseite stellt für ein Kind eine sehr
große Gefahr dar ⇒. Lebensgefährlich ist der Beifahrersitzplatz für ein
Kind, wenn Sie das Kind in einem rückwärts zur Fahrtrichtung gerichteten
Kindersitz transportieren. Alle Kinder im Alter bis zu 12 Jahren sollten Sie
stets auf den Rücksitzen transportieren.
Ist ein rückwärts gerichteter Kindersitz auf dem Beifahrersitz montiert, kann
der Kindersitz vom auslösenden Beifahrer-Frontairbag mit einer hohen Wucht
getroffen werden, dass lebensgefährliche oder tödliche Verletzungen die
Folge sein können.
Aus diesem Grund empfehlen wir Ihnen dringend, Kinder auf den Rücksitzen
zu transportieren. Dies ist der sicherste Platz im Fahrzeug für Kinder. Alter-
nativ kann der Beifahrer-Front- und Seitenairbag ⇒Seite 45 mit dem Schlüs-
selschalter deaktiviert werden. Benutzen Sie für den Transport von Kindern
ein für das Alter und die Größe geeigneten Kindersitz.
ACHTUNG!
Wird ein Kindersitz auf dem Beifahrersitz montiert, ist das Kind bei einem
Unfall einem höheren Verletzungsrisiko ausgesetzt.•
Installieren Sie niemals einen rückwärts gerichteten Kindersitz auf dem
Beifahrersitz, wenn der Beifahrer-Frontairbag aktiviert ist. Das Kind kann
sich lebensgefährlich oder tödlich verletzen, wenn der Beifahrer-Fron-
tairbag auslöst.
•
Der auslösende Beifahrer-Frontairbag kann den rückwärts gerichteten
Kindersitz treffen und den Kindersitz mit voller Wucht gegen die Tür, gegen
den Dachhimmel oder gegen die Rückenlehne schmettern.
•
Sollte es in Ausnahmefällen notwendig sein, ein Kind in einem rück-
wärts gerichteten Kindersitz auf dem Beifahrersitz zu transportieren,
beachten Sie unbedingt diese Sicherheitsmaßnahmen:
−Schalten Sie den Beifahrer-Front- und Seitenairbag aus ⇒Seite 45.
− Der Kindersitz muss vom Kindersitzhersteller für den Gebrauch auf
dem Beifahrersitz mit Front- bzw. Seitenairbag freigegeben sein.
− Folgen Sie den Montageanweisungen des Kindersitzherstellers und
beachten Sie unbedingt die Warnhinweise ⇒ Seite 47.
− Bevor Sie den Kindersitz richtig montieren, schieben Sie den Beifah-
rersitz ganz nach hinten, damit der größtmögliche Abstand zum Fron-
tairbag hergestellt ist.
− Stellen Sie sicher, dass keine Gegenstände den Beifahrersitz daran
hindern, ganz nach hinten geschoben zu werden.
− Die Rückenlehne des Beifahrersitzes muss sich in einer aufrechten
Position befinden.
ACHTUNG! Fortsetzung
alhambra_aleman.book Seite 34 Montag, 23. M‰ rz 2009 11:24 11
Page 37 of 295
Airbag-System35
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

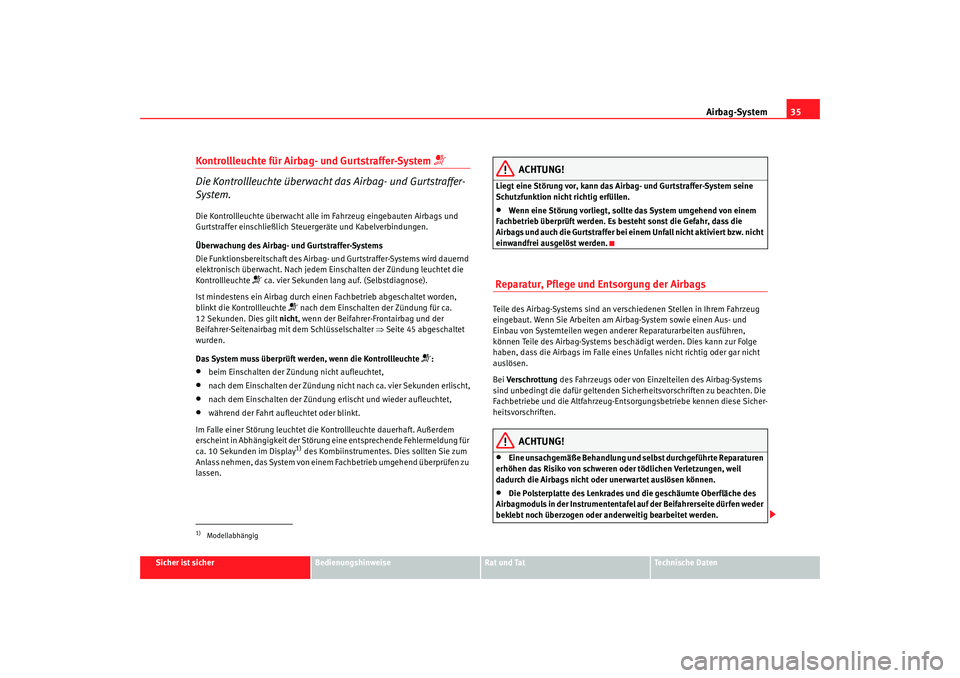

Kontrollleuchte für Airbag- und Gurtstraffer-System
Die Kontrollleuchte überwacht das Airbag- und Gurtstraffer-
System.Die Kontrollleuchte überwacht alle im Fahrzeug eingebauten Airbags und
Gurtstraffer einschließlich Steuergeräte und Kabelverbindungen.
Überwachung des Airbag- und Gurtstraffer-Systems
Die Funktionsbereitschaft des Airbag- und Gurtstraffer-Systems wird dauernd
elektronisch überwacht. Nach jedem Einschalten der Zündung leuchtet die
Kontrollleuchte
ca. vier Sekunden lang auf. (Selbstdiagnose).
Ist mindestens ein Airbag durch einen Fachbetrieb abgeschaltet worden,
blinkt die Kontrollleuchte
nach dem Einschalten der Zündung für ca.
12 Sekunden. Dies gilt nicht, wenn der Beifahrer-Frontairbag und der
Beifahrer-Seitenairbag mit dem Schlüsselschalter ⇒Seite 45 abgeschaltet
wurden.
Das System muss überprüft werden, wenn die Kontrollleuchte
:
•
beim Einschalten der Zündung nicht aufleuchtet,
•
nach dem Einschalten der Zündung nicht nach ca. vier Sekunden erlischt,
•
nach dem Einschalten der Zündung erlischt und wieder aufleuchtet,
•
während der Fahrt aufleuchtet oder blinkt.
Im Falle einer Störung leuchtet die Kontrollleuchte dauerhaft. Außerdem
erscheint in Abhängigkeit der Störung eine entsprechende Fehlermeldung für
ca. 10 Sekunden im Display
1) des Kombiinstrumentes. Dies sollten Sie zum
Anlass nehmen, das System von einem Fachbetrieb umgehend überprüfen zu
lassen.
ACHTUNG!
Liegt eine Störung vor, kann das Airbag- und Gurtstraffer-System seine
Schutzfunktion nicht richtig erfüllen.•
Wenn eine Störung vorliegt, sollte das System umgehend von einem
Fachbetrieb überprüft werden. Es besteht sonst die Gefahr, dass die
Airbags und auch die Gurtstraffer bei einem Unfall nicht aktiviert bzw. nicht
einwandfrei ausgelöst werden.
Reparatur, Pflege und Entsorgung der AirbagsTeile des Airbag-Systems sind an verschiedenen Stellen in Ihrem Fahrzeug
eingebaut. Wenn Sie Arbeiten am Airbag-System sowie einen Aus- und
Einbau von Systemteilen wegen anderer Reparaturarbeiten ausführen,
können Teile des Airbag-Systems beschädigt werden. Dies kann zur Folge
haben, dass die Airbags im Falle eines Unfalles nicht richtig oder gar nicht
auslösen.
Bei Verschrottung des Fahrzeugs oder von Einzelteilen des Airbag-Systems
sind unbedingt die dafür geltenden Sicherheitsvorschriften zu beachten. Die
Fachbetriebe und die Altfahrzeug-Entsorgungsbetriebe kennen diese Sicher-
heitsvorschriften.
ACHTUNG!
•
Eine unsachgemäße Behandlung und selbst durchgeführte Reparaturen
erhöhen das Risiko von schweren oder tödlichen Verletzungen, weil
dadurch die Airbags nicht oder unerwartet auslösen können.
•
Die Polsterplatte des Lenkrades und die geschäumte Oberfläche des
Airbagmoduls in der Instrumententafel auf der Beifahrerseite dürfen weder
beklebt noch überzogen oder anderweitig bearbeitet werden.
1)Modellabhängig
alhambra_aleman.book Seite 35 Montag, 23. M‰ rz 2009 11:24 11
Page 38 of 295
Airbag-System
36•

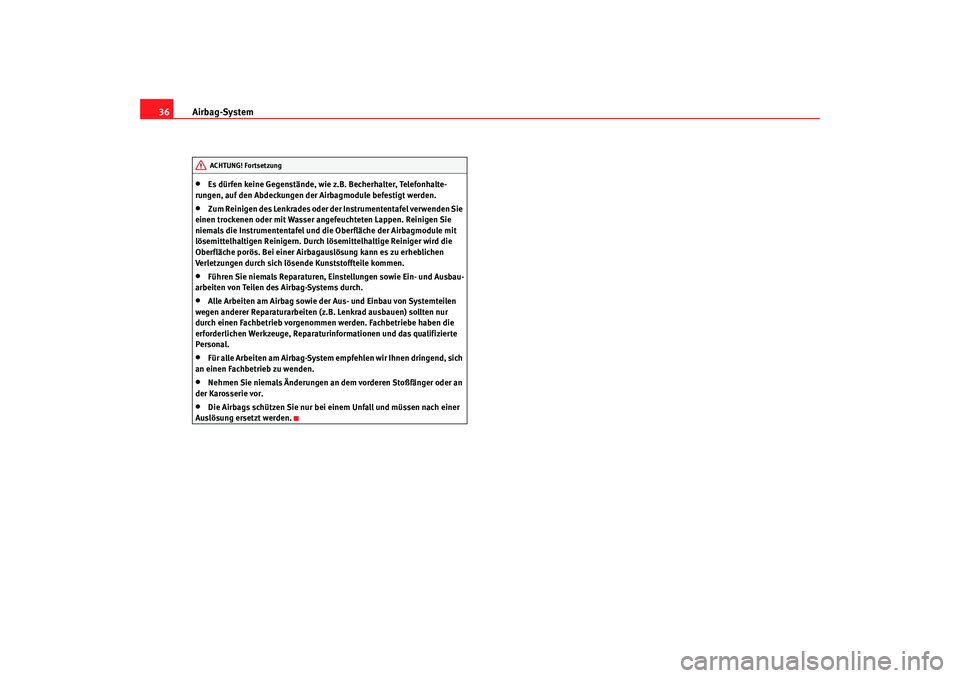

Es dürfen keine Gegenstände, wie z.B. Becherhalter, Telefonhalte-
rungen, auf den Abdeckungen der Airbagmodule befestigt werden.
•
Zum Reinigen des Lenkrades oder der Instrumententafel verwenden Sie
einen trockenen oder mit Wasser angefeuchteten Lappen. Reinigen Sie
niemals die Instrumententafel und die Oberfläche der Airbagmodule mit
lösemittelhaltigen Reinigern. Durch lösemittelhaltige Reiniger wird die
Oberfläche porös. Bei einer Airbagauslösung kann es zu erheblichen
Verletzungen durch sich lösende Kunststoffteile kommen.
•
Führen Sie niemals Reparaturen, Einstellungen sowie Ein- und Ausbau-
arbeiten von Teilen des Airbag-Systems durch.
•
Alle Arbeiten am Airbag sowie der Aus- und Einbau von Systemteilen
wegen anderer Reparaturarbeiten (z.B. Lenkrad ausbauen) sollten nur
durch einen Fachbetrieb vorgenommen werden. Fachbetriebe haben die
erforderlichen Werkzeuge, Reparaturinformationen und das qualifizierte
Personal.
•
Für alle Arbeiten am Airbag-System empfehlen wir Ihnen dringend, sich
an einen Fachbetrieb zu wenden.
•
Nehmen Sie niemals Änderungen an dem vorderen Stoßfänger oder an
der Karosserie vor.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.ACHTUNG! Fortsetzung
alhambra_aleman.book Seite 36 Montag, 23. M‰ rz 2009 11:24 11
Page 39 of 295
Airbag-System37
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

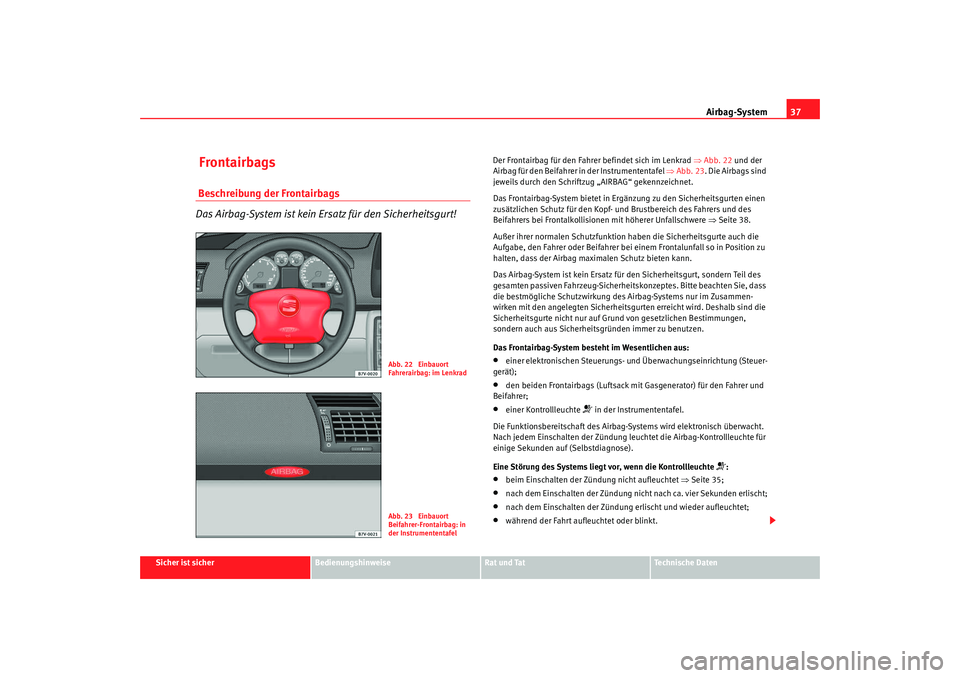

Frontairbags Beschreibung der Frontairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!
Der Frontairbag für den Fahrer befindet sich im Lenkrad ⇒Abb. 22 und der
Airbag für den Beifahrer in der Instrumententafel ⇒ Abb. 23. Die Airbags sind
jeweils durch den Schriftzug „AIRBAG“ gekennzeichnet.
Das Frontairbag-System bietet in Ergänzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Kopf- und Brustbereich des Fahrers und des
Beifahrers bei Frontalkollisionen mit höherer Unfallschwere ⇒Seite 38.
Außer ihrer normalen Schutzfunktion haben die Sicherheitsgurte auch die
Aufgabe, den Fahrer oder Beifahrer bei einem Frontalunfall so in Position zu
halten, dass der Airbag maximalen Schutz bieten kann.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsgurten erreicht wird. Deshalb sind die
Sicherheitsgurte nicht nur auf Grund von gesetzlichen Bestimmungen,
sondern auch aus Sicherheitsgründen immer zu benutzen.
Das Frontairbag-System besteht im Wesentlichen aus:•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät);
•
den beiden Frontairbags (Luftsack mit Gasgenerator) für den Fahrer und
Beifahrer;
•
einer Kontrollleuchte
in der Instrumententafel.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Nach jedem Einschalten der Zündung leuchtet die Airbag-Kontrollleuchte für
einige Sekunden auf (Selbstdiagnose).
Eine Störung des Systems liegt vor, wenn die Kontrollleuchte
:
•
beim Einschalten der Zündung nicht aufleuchtet ⇒Seite 35;
•
nach dem Einschalten der Zündung nicht nach ca. vier Sekunden erlischt;
•
nach dem Einschalten der Zündung erlischt und wieder aufleuchtet;
•
während der Fahrt aufleuchtet oder blinkt.
Abb. 22 Einbauort
Fahrerairbag: im LenkradAbb. 23 Einbauort
Beifahrer-Frontairbag: in
der Instrumententafel
alhambra_aleman.book Seite 37 Montag, 23. M‰ rz 2009 11:24 11
Page 40 of 295
Airbag-System

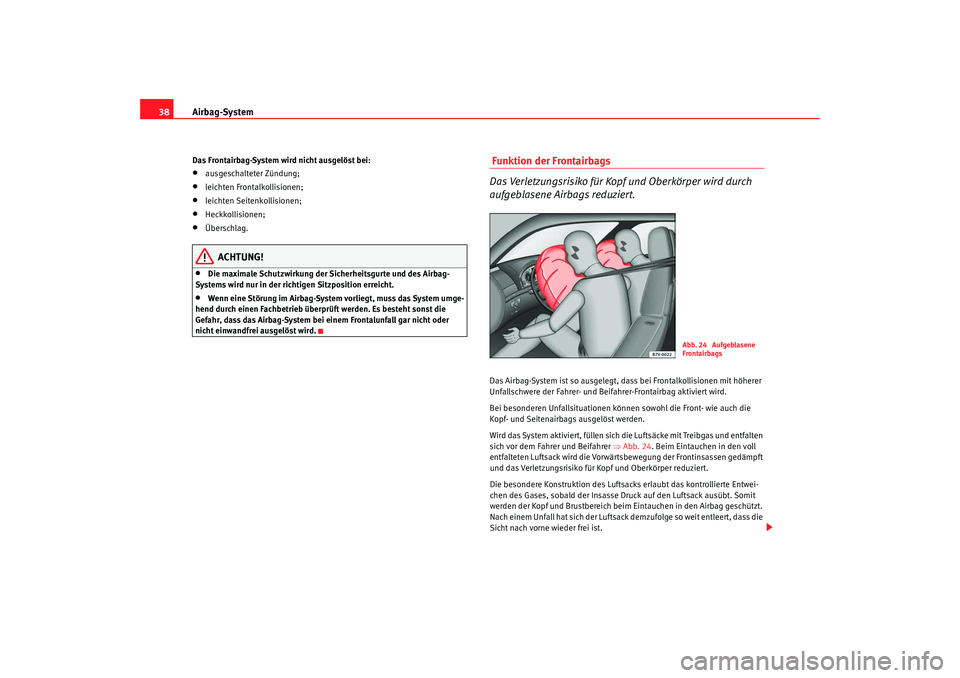

38Das Frontairbag-System wird nicht ausgelöst bei:•
ausgeschalteter Zündung;
•
leichten Frontalkollisionen;
•
leichten Seitenkollisionen;
•
Heckkollisionen;
•
Überschlag.
ACHTUNG!
•
Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht.
•
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einem Frontalunfall gar nicht oder
nicht einwandfrei ausgelöst wird.
Funktion der Frontairbags
Das Verletzungsrisiko für Kopf und Oberkörper wird durch
aufgeblasene Airbags reduziert.Das Airbag-System ist so ausgelegt, dass bei Frontalkollisionen mit höherer
Unfallschwere der Fahrer- und Beifahrer-Frontairbag aktiviert wird.
Bei besonderen Unfallsituationen können sowohl die Front- wie auch die
Kopf- und Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllen sich die Luftsäcke mit Treibgas und entfalten
sich vor dem Fahrer und Beifahrer ⇒Abb. 24 . Beim Eintauchen in den voll
entfalteten Luftsack wird die Vorwärtsbewegung der Frontinsassen gedämpft
und das Verletzungsrisiko für Kopf und Oberkörper reduziert.
Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
werden der Kopf und Brustbereich beim Eintauchen in den Airbag geschützt.
Nach einem Unfall hat sich der Luftsack demzufolge so weit entleert, dass die
Sicht nach vorne wieder frei ist.
Abb. 24 Aufgeblasene
Frontairbags
alhambra_aleman.book Seite 38 Montag, 23. M‰ rz 2009 11:24 11
