technical specifications Seat Alhambra 2013 Owner's Manual

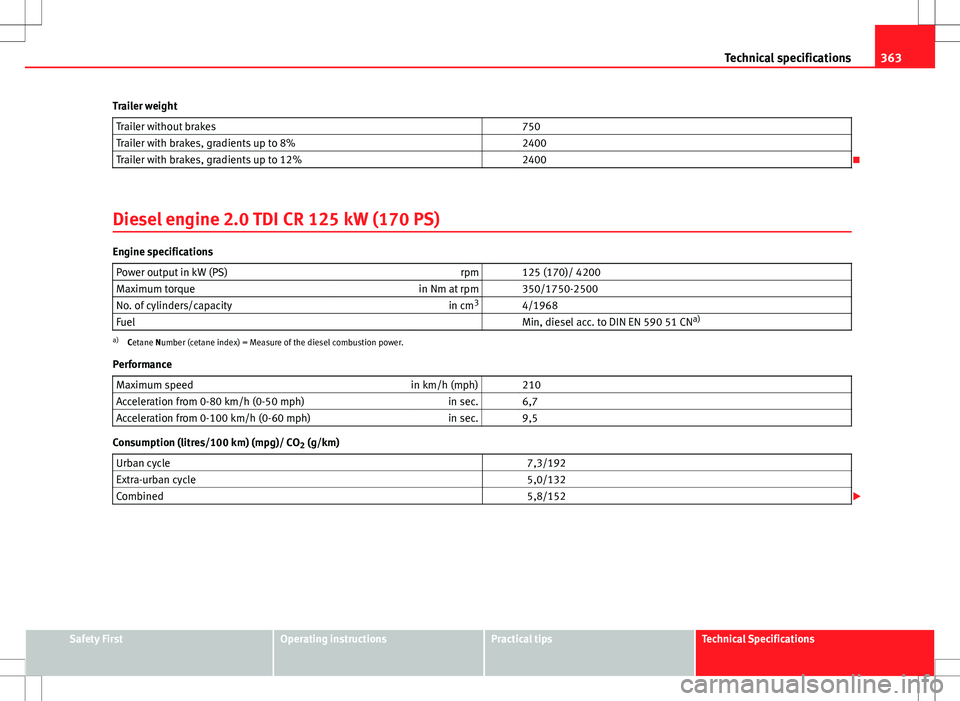

363
Technical specifications
Trailer weight Trailer without brakes 750
Trailer with brakes, gradients up to 8% 2400
Trailer with brakes, gradients up to 12% 2400

Diesel engine 2.0 TDI CR 125 kW (170 PS)
Engine specifications Power output in kW (PS) rpm 125 (170)/ 4200
Maximum torque in Nm at rpm 350/1750-2500
No. of cylinders/capacity in cm3
4/1968
Fuel Min, diesel acc. to DIN EN 590 51 CN a)
a)
Cetane Number (cetane index) = Measure of the diesel combustion power.
Performance Maximum speed in km/h (mph) 210
Acceleration from 0-80 km/h (0-50 mph) in sec. 6,7
Acceleration from 0-100 km/h (0-60 mph) in sec. 9,5
Consumption (litres/100 km) (mpg)/ CO
2 (g/km)
Urban cycle 7,3/192
Extra-urban cycle 5,0/132
Combined 5,8/152
Safety FirstOperating instructionsPractical tipsTechnical Specifications

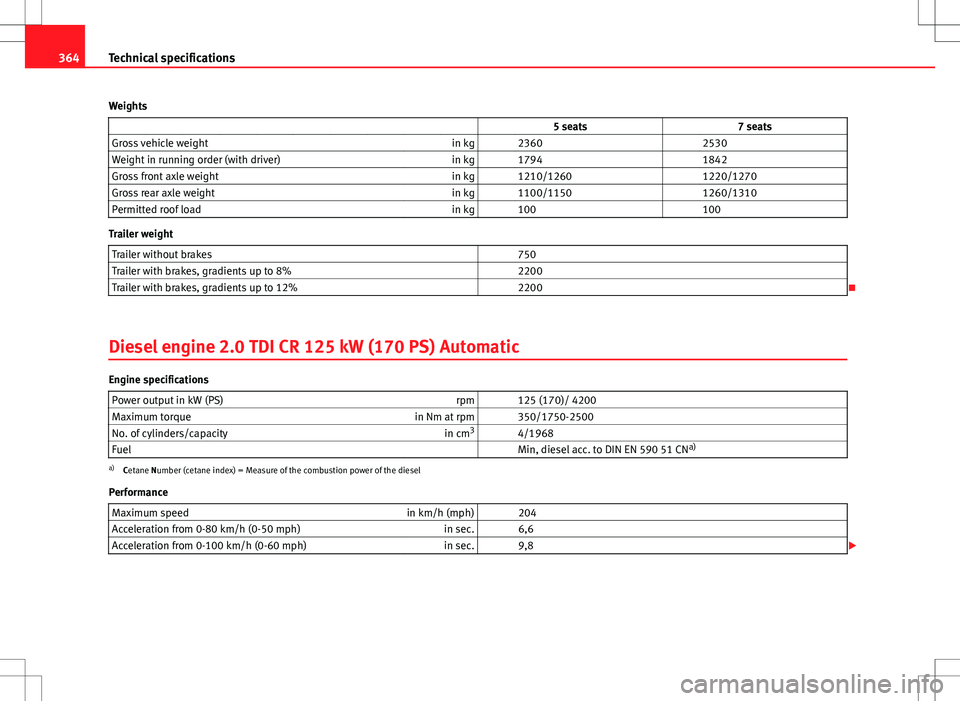

364Technical specifications
Weights 5 seats 7 seats
Gross vehicle weight in kg 2360 2530
Weight in running order (with driver) in kg 1794 1842
Gross front axle weight in kg 1210/1260 1220/1270
Gross rear axle weight in kg 1100/1150 1260/1310
Permitted roof load in kg 100 100
Trailer weight
Trailer without brakes 750
Trailer with brakes, gradients up to 8% 2200
Trailer with brakes, gradients up to 12% 2200

Diesel engine 2.0 TDI CR 125 kW (170 PS) Automatic
Engine specifications Power output in kW (PS) rpm 125 (170)/ 4200
Maximum torque in Nm at rpm 350/1750-2500
No. of cylinders/capacity in cm3
4/1968
Fuel Min, diesel acc. to DIN EN 590 51 CN a)
a)
Cetane Number (cetane index) = Measure of the combustion power of the diesel
Performance Maximum speed in km/h (mph) 204
Acceleration from 0-80 km/h (0-50 mph) in sec. 6,6
Acceleration from 0-100 km/h (0-60 mph) in sec. 9,8 

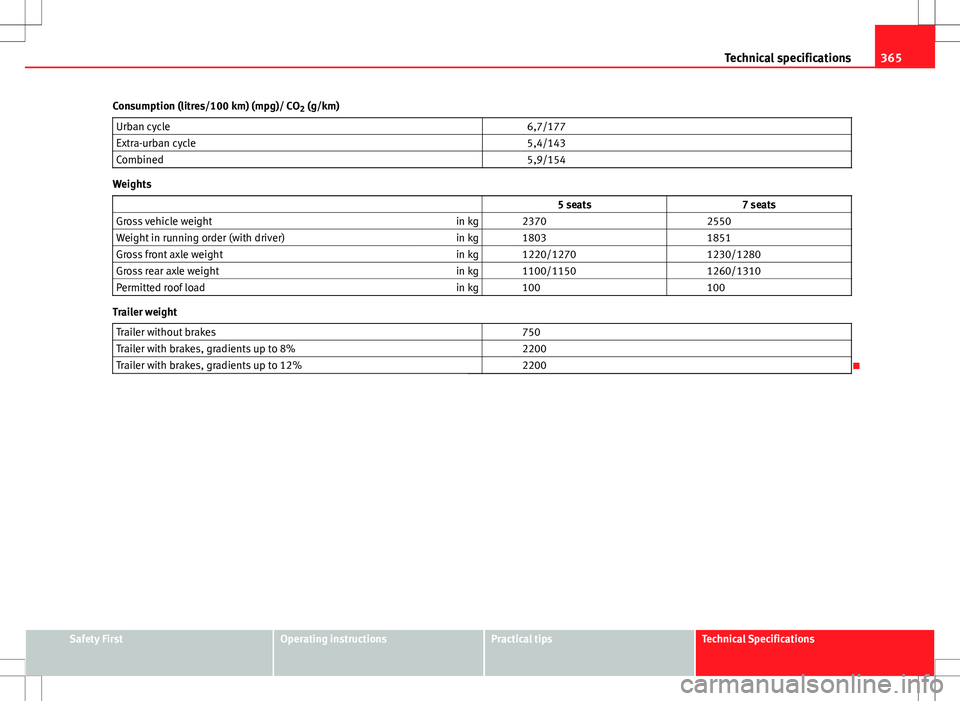

365
Technical specifications
Consumption (litres/100 km) (mpg)/ CO 2 (g/km)
Urban cycle 6,7/177
Extra-urban cycle 5,4/143
Combined 5,9/154
Weights
5 seats 7 seats
Gross vehicle weight in kg 2370 2550
Weight in running order (with driver) in kg 1803 1851
Gross front axle weight in kg 1220/1270 1230/1280
Gross rear axle weight in kg 1100/1150 1260/1310
Permitted roof load in kg 100 100
Trailer weight
Trailer without brakes 750
Trailer with brakes, gradients up to 8% 2200
Trailer with brakes, gradients up to 12% 2200

Safety FirstOperating instructionsPractical tipsTechnical Specifications

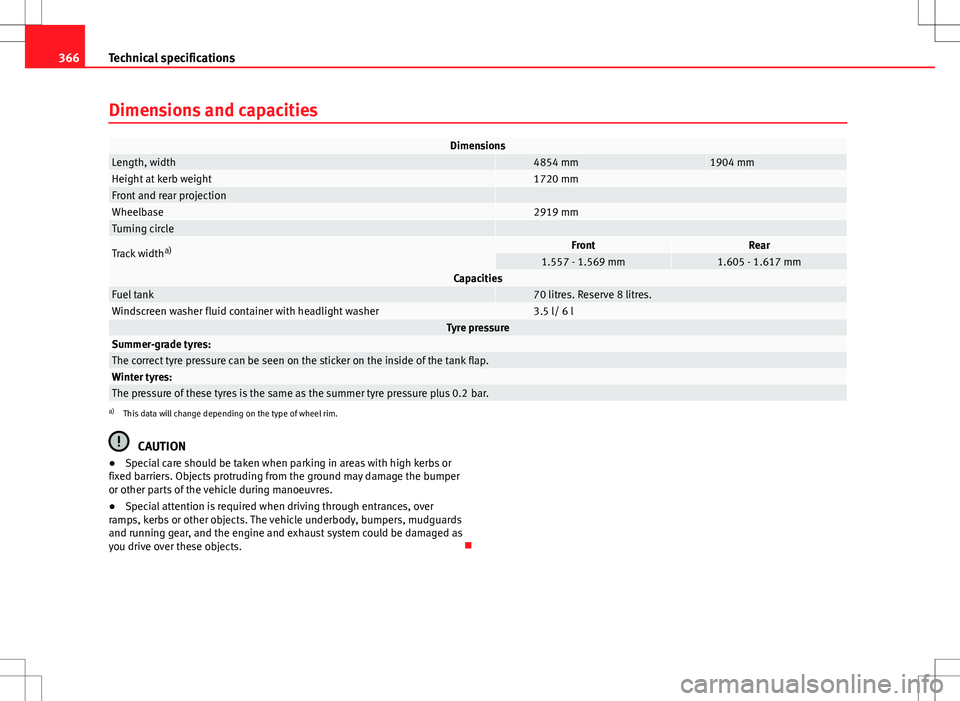

366Technical specifications
Dimensions and capacities
DimensionsLength, width 4854 mm1904 mmHeight at kerb weight 1720 mmFront and rear projection Wheelbase 2919 mmTurning circle
Track width a)FrontRear1.557 - 1.569 mm1.605 - 1.617 mmCapacitiesFuel tank 70 litres. Reserve 8 litres.Windscreen washer fluid container with headlight washer 3.5 l/ 6 lTyre pressureSummer-grade tyres:The correct tyre pressure can be seen on the sticker on the inside of the tank flap.Winter tyres:The pressure of these tyres is the same as the summer tyre pressure plus 0.2 bar.a)
This data will change depending on the type of wheel rim.
CAUTION
● Special care should be taken when parking in areas with high kerbs or
fixed barriers. Objects protruding from the ground may damage the bumper
or other parts of the vehicle during manoeuvres.
● Special attention is required when driving through entrances, over
ramps, kerbs or other objects. The vehicle underbody, bumpers, mudguards
and running gear, and the engine and exhaust system could be damaged as
you drive over these objects. 
