Seat Altea 2007 Betriebsanleitung (in German)

Selbsthilfe259
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

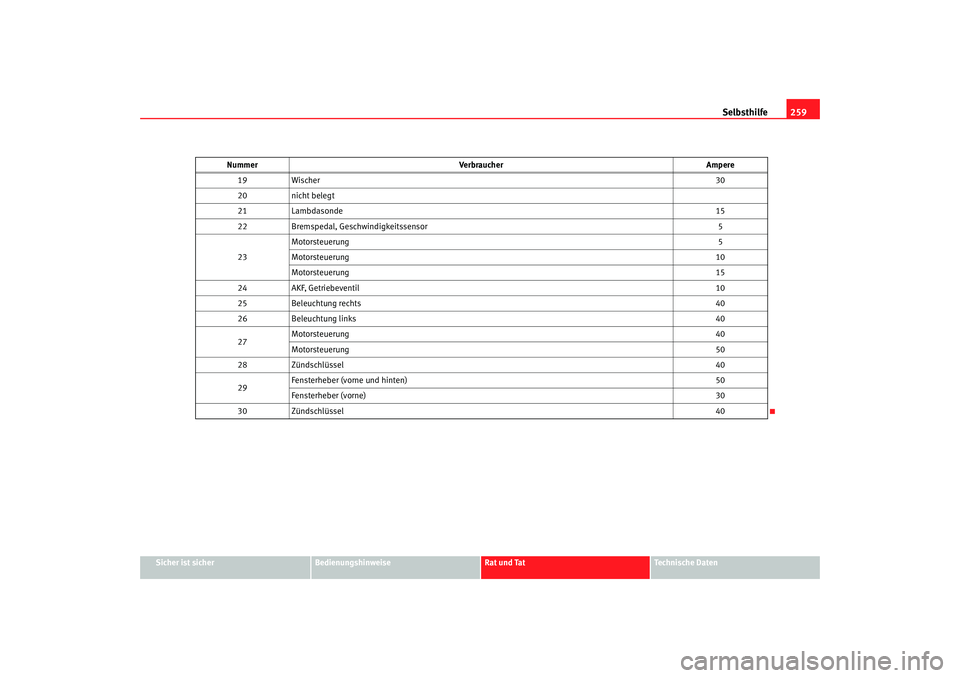

19
Wischer 30
20 nicht belegt
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motorsteuerung
5
Motorsteuerung 10
Motorsteuerung 15
24 AKF, Getriebeventil 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
27 Motorsteuerung
40
Motorsteuerung 50
28 Zündschlüssel 40
29 Fensterheber (vorne und hinten)
50
Fensterheber (vorne) 30
30 Zündschlüssel 40
Nummer
Verbraucher Ampere
altea aleman.book Seite 259 Dienstag, 4. September 2007 5:00 17

Selbsthilfe

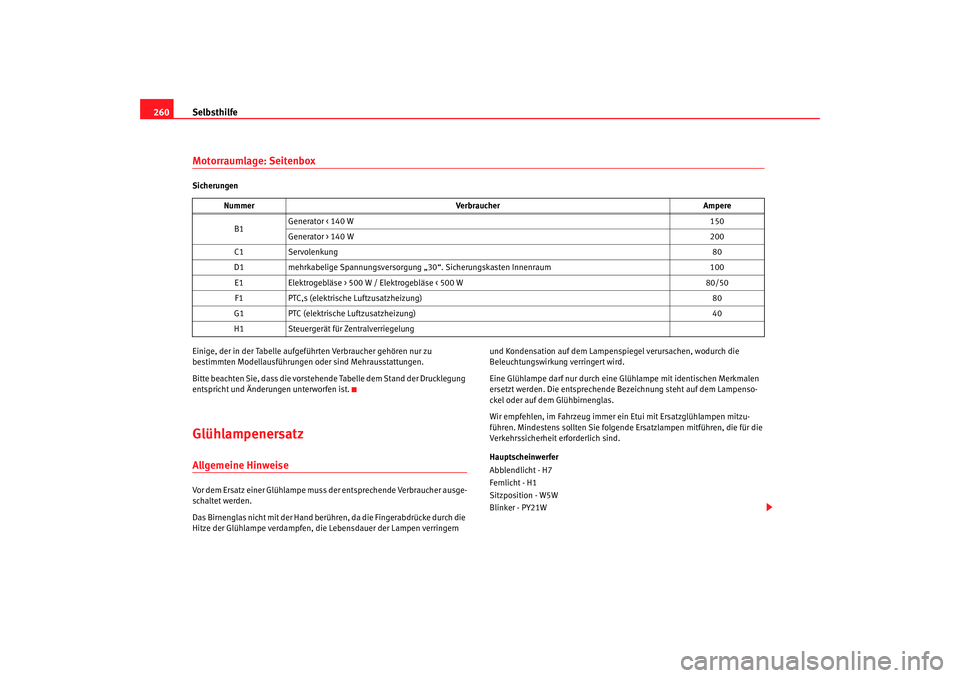

260Motorraumlage: SeitenboxSicherungen
Einige, der in der Tabelle aufgeführten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist.GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nich t mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern und Kondensation auf dem Lampenspiegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine
Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Sitzposition - W5W
Blinker - PY21W
Nummer
Verbraucher Ampere
B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 mehrkabelige Spannungsversorgung „30“. Sicherungskasten Innenraum 100
E1 Elektrogebläse > 500 W / Elektrogebläse < 500 W 80/50
F1 PTC,s (elektrische Luftzusatzheizung) 80
G1 PTC (elektrische Luftzusatzheizung) 40
H1 Steuergerät für Zentralverriegelung
altea aleman.book Seite 260 Dienstag, 4. September 2007 5:00 17

Selbsthilfe261
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

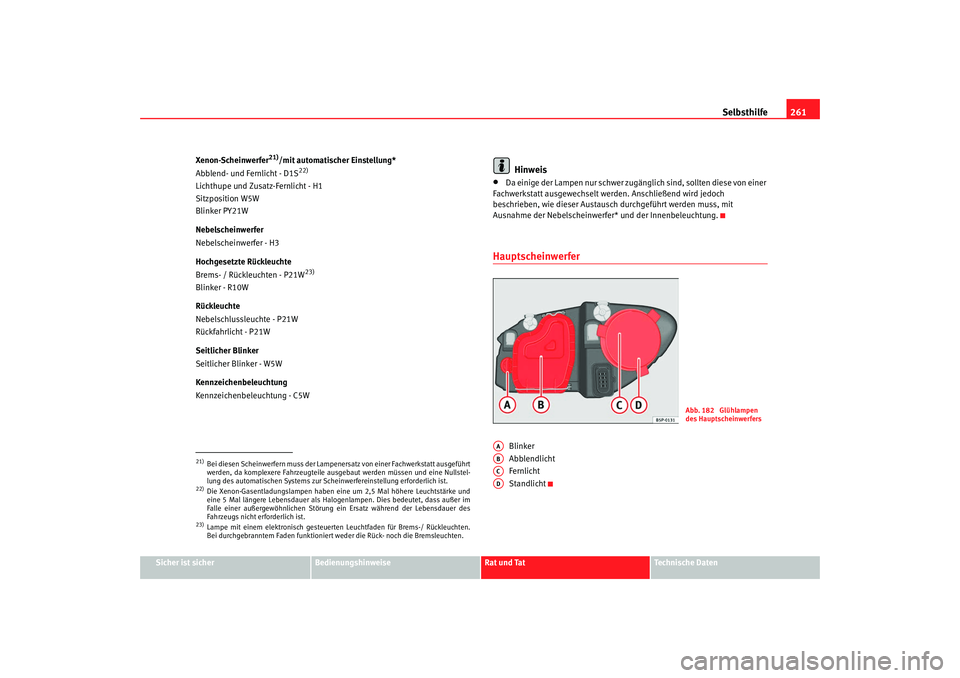

Xenon-Scheinwerfer
21)/mit automatischer Einstellung*
Abblend- und Fernlicht - D1S
22)
Lichthupe und Zusatz-Fernlicht - H1
Sitzposition W5W
Blinker PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Hochgesetzte Rückleuchte
Brems- / Rückleuchten - P21W
23)
Blinker - R10W
Rückleuchte
Nebelschlussleuchte - P21W
Rückfahrlicht - P21W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Hinweis
•
Da einige der Lampen nur schwer zugä nglich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausch durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfe r* und der Innenbeleuchtung.
Hauptscheinwerfer
Blinker
Abblendlicht
Fernlicht
Standlicht
21)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.22)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.23)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
Abb. 182 Glühlampen
des Hauptscheinwerfers
AAABACAD
altea aleman.book Seite 261 Dienstag, 4. September 2007 5:00 17

Selbsthilfe

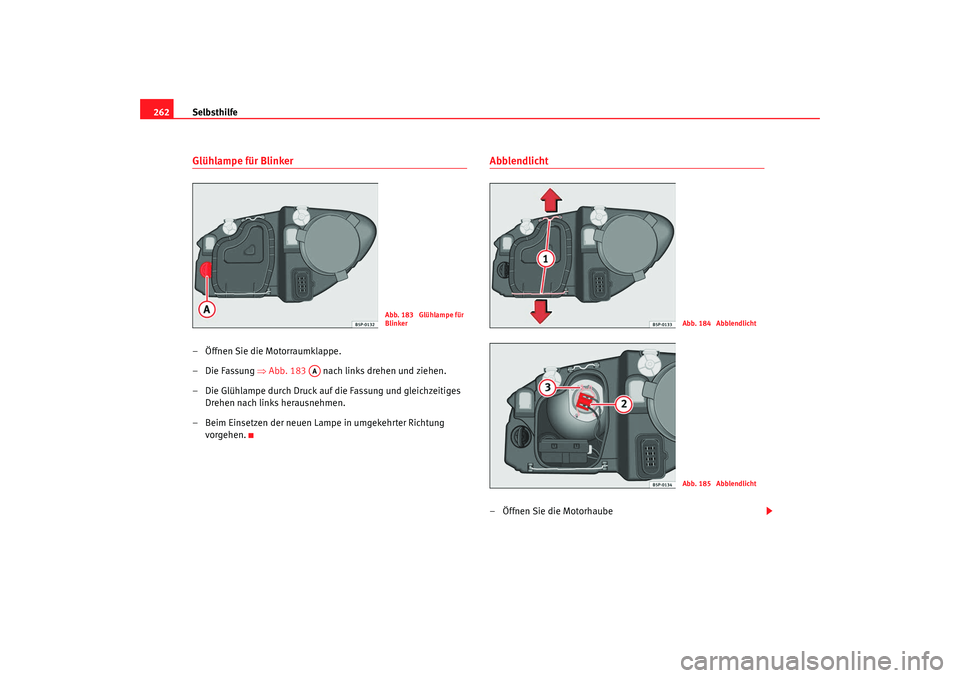

262Glühlampe für Blinker– Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 183 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abblendlicht– Öffnen Sie die Motorhaube
Abb. 183 Glühlampe für
Blinker
AA
Abb. 184 AbblendlichtAbb. 185 Abblendlicht
altea aleman.book Seite 262 Dienstag, 4. September 2007 5:00 17

Selbsthilfe263
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

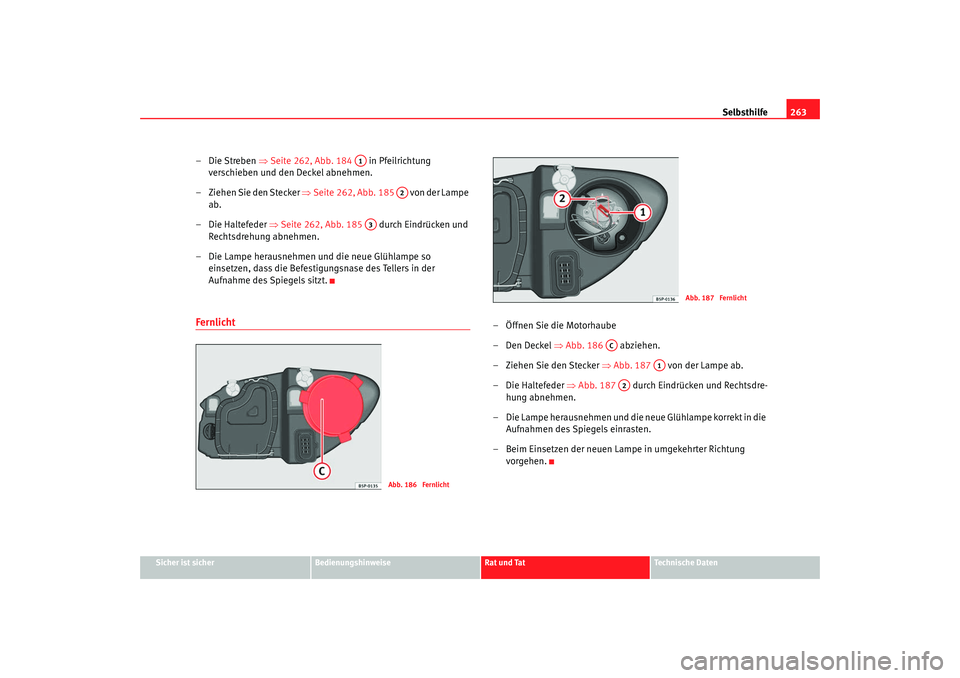

–Die Streben ⇒Seite 262, Abb. 184 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒Seite 262, Abb. 185 von der Lampe
ab.
– Die Haltefeder ⇒Seite 262, Abb. 185 durch Eindrücken und
Rechtsdrehung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.Fernlicht
– Öffnen Sie die Motorhaube
–Den Deckel ⇒Abb. 186 abziehen.
– Ziehen Sie den Stecker ⇒Abb. 187 von der Lampe ab.
– Die Haltefeder ⇒Abb. 187 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
A1
A2
A3
Abb. 186 Fernlicht
Abb. 187 Fernlicht
AC
A1
A2
altea aleman.book Seite 263 Dienstag, 4. September 2007 5:00 17

Selbsthilfe

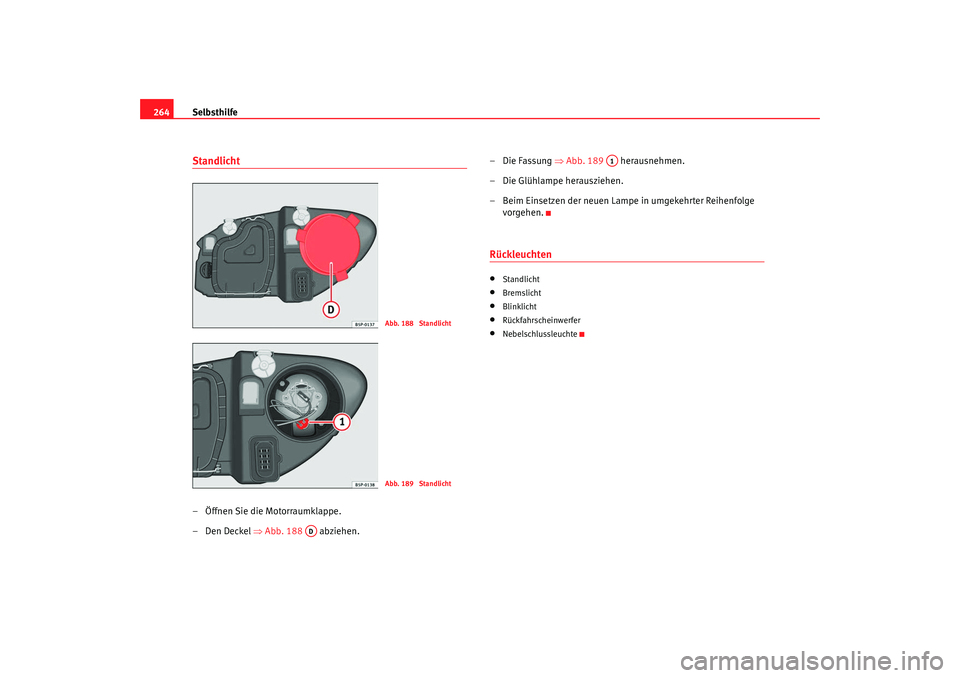

264Standlicht– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 188 abziehen. – Die Fassung
⇒Abb. 189 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten•
Standlicht
•
Bremslicht
•
Blinklicht
•
Rückfahrscheinwerfer
•
Nebelschlussleuchte
Abb. 188 StandlichtAbb. 189 Standlicht
AD
A1
altea aleman.book Seite 264 Dienstag, 4. September 2007 5:00 17

Selbsthilfe265
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

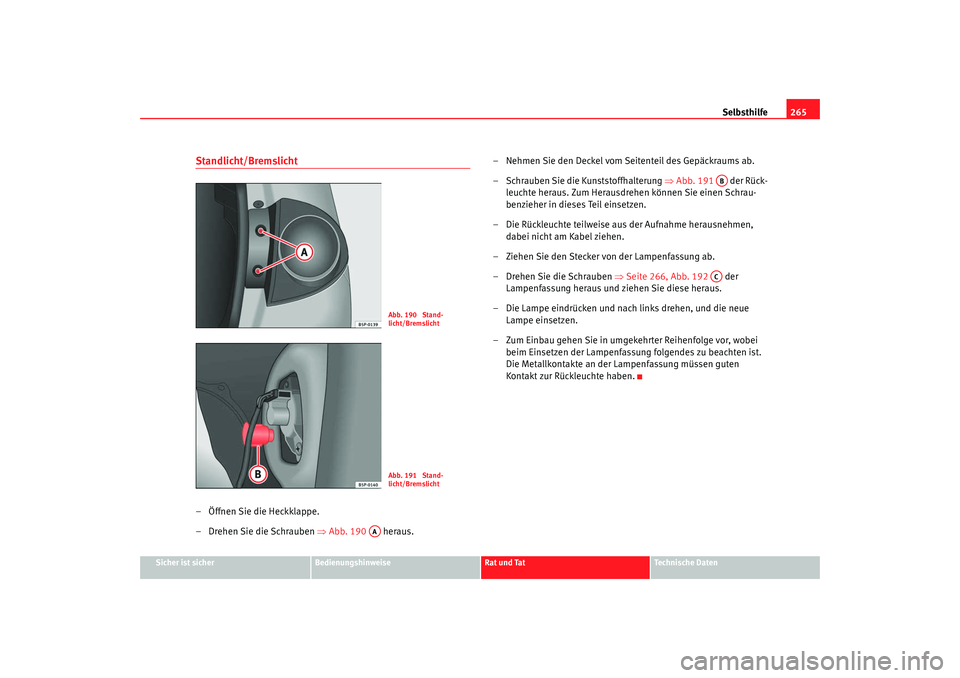

Standlicht/Bremslicht– Öffnen Sie die Heckklappe.
– Drehen Sie die Schrauben ⇒Abb. 190 heraus. – Nehmen Sie den Deckel vom Seitenteil des Gepäckraums ab.
– Schrauben Sie die Kunststoffhalterung ⇒
Abb. 191 der Rück-
leuchte heraus. Zum Herausdrehen können Sie einen Schrau-
benzieher in dieses Teil einsetzen.
– Die Rückleuchte teilweise aus der Aufnahme herausnehmen, dabei nicht am Kabel ziehen.
– Ziehen Sie den Stecker von der Lampenfassung ab.
– Drehen Sie die Schrauben ⇒Seite 266, Abb. 192 der
Lampenfassung heraus und ziehen Sie diese heraus.
– Die Lampe eindrücken und nach links drehen, und die neue Lampe einsetzen.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen der Lampenfassung folgendes zu beachten ist.
Die Metallkontakte an der Lampenfassung müssen guten
Kontakt zur Rückleuchte haben.
Abb. 190 Stand-
licht/BremslichtAbb. 191 Stand-
licht/Bremslicht
AA
ABAC
altea aleman.book Seite 265 Dienstag, 4. September 2007 5:00 17

Selbsthilfe

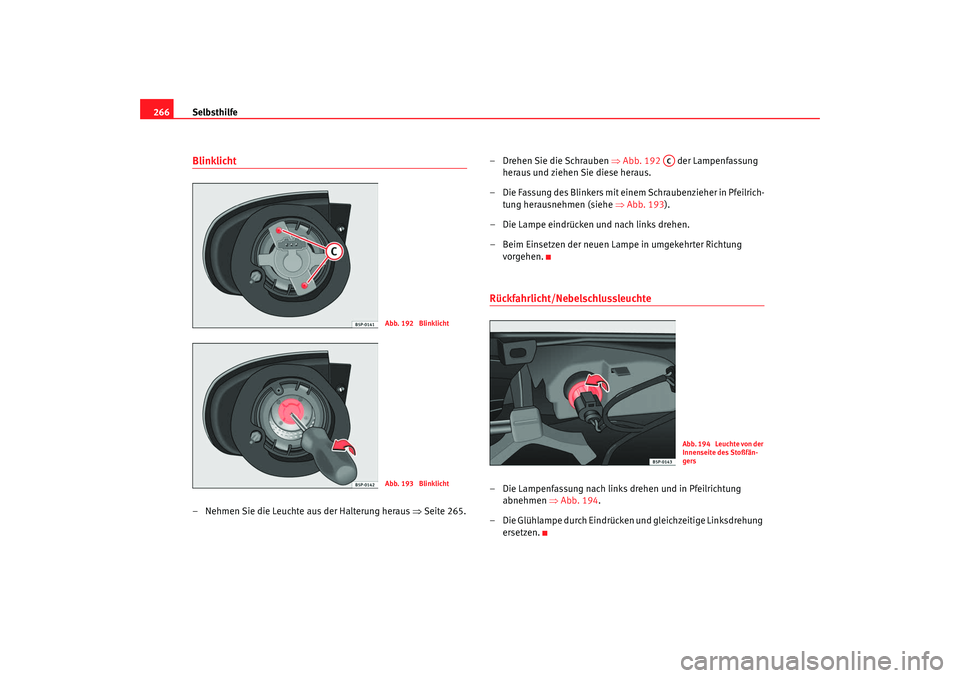

266Blinklicht– Nehmen Sie die Leuchte aus der Halterung heraus ⇒Seite 265. – Drehen Sie die Schrauben
⇒Abb. 192 der Lampenfassung
heraus und ziehen Sie diese heraus.
– Die Fassung des Blinkers mit einem Schraubenzieher in Pfeilrich- tung herausnehmen (siehe ⇒Abb. 193 ).
– Die Lampe eindrücken und nach links drehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Rückfahrlicht/Nebelschlussleuchte– Die Lampenfassung nach links drehen und in Pfeilrichtung abnehmen ⇒Abb. 194 .
– Die Glühlampe durch Eindrücken und gleichzeitige Linksdrehung ersetzen.
Abb. 192 BlinklichtAbb. 193 Blinklicht
AC
Abb. 194 Leuchte von der
Innenseite des Stoßfän-
gers
altea aleman.book Seite 266 Dienstag, 4. September 2007 5:00 17

Selbsthilfe267
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

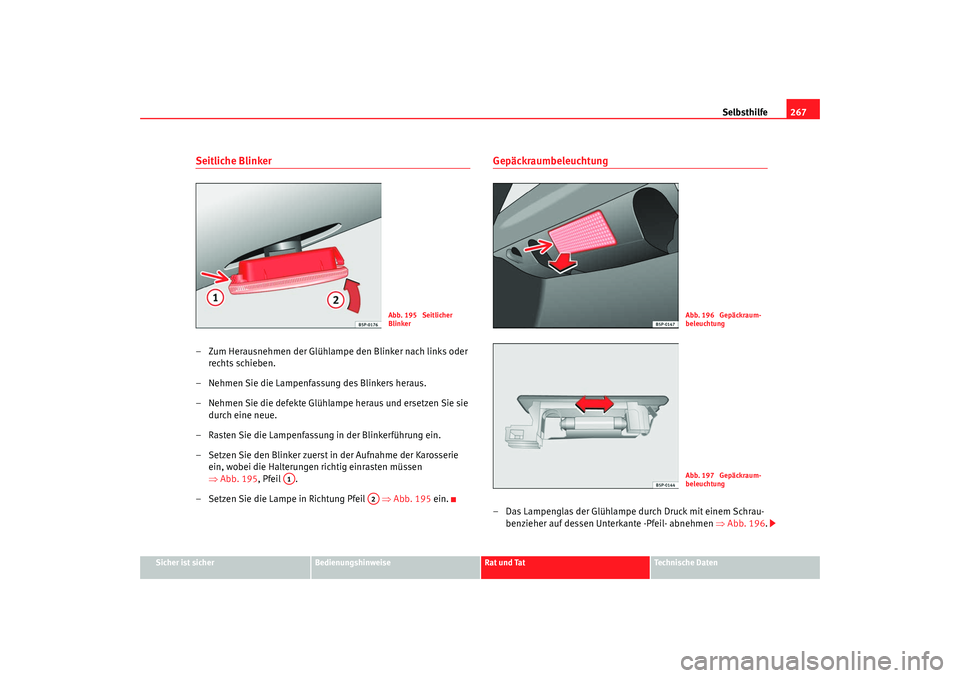

Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie die Lampenfassung des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie durch eine neue.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie ein, wobei die Halterungen richtig einrasten müssen
⇒Abb. 195 , Pfeil .
– Setzen Sie die Lampe in Richtung Pfeil ⇒Abb. 195 ein.
Gepäckraumbeleuchtung– Das Lampenglas der Glühlampe durch Druck mit einem Schrau-
benzieher auf dessen Unterkante -Pfeil- abnehmen ⇒Abb. 196 .
Abb. 195 Seitlicher
Blinker
A1
A2
Abb. 196 Gepäckraum-
beleuchtungAbb. 197 Gepäckraum-
beleuchtung
altea aleman.book Seite 267 Dienstag, 4. September 2007 5:00 17

Selbsthilfe
268

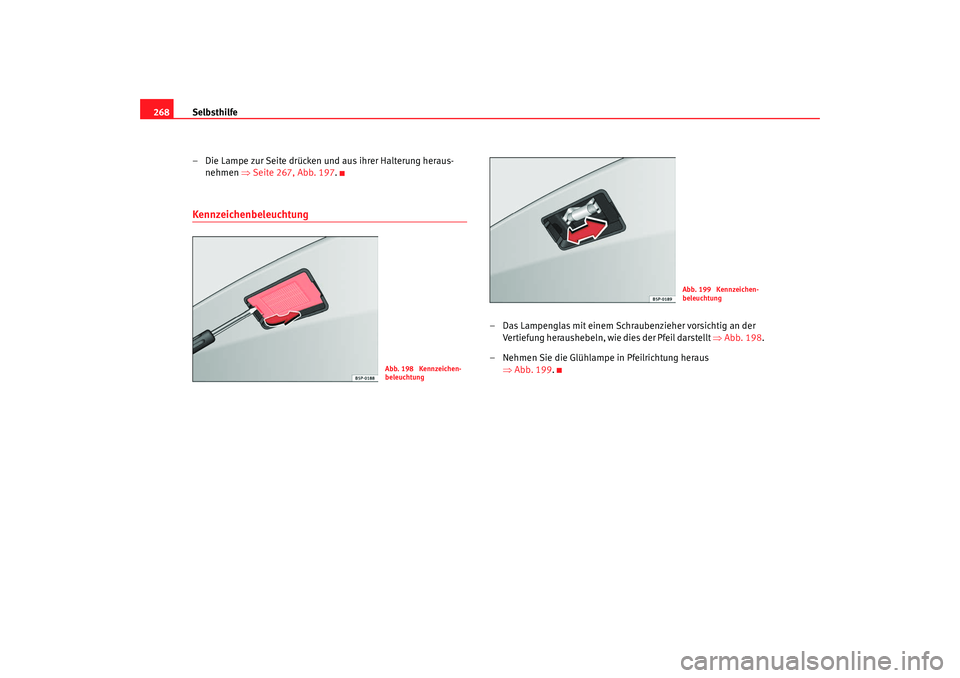

– Die Lampe zur Seite drücken und aus ihrer Halterung heraus-nehmen ⇒Seite 267, Abb. 197.Kennzeichenbeleuchtung
– Das Lampenglas mit einem Schraubenzieher vorsichtig an der
Vertiefung heraushebeln, wie dies der Pfeil darstellt ⇒Abb. 198 .
– Nehmen Sie die Glühlampe in Pfeilrichtung heraus ⇒Abb. 199 .
Abb. 198 Kennzeichen-
beleuchtung
Abb. 199 Kennzeichen-
beleuchtung
altea aleman.book Seite 268 Dienstag, 4. September 2007 5:00 17
