Seat Altea 2007 Manuale del proprietario (in Italian)

Sedili e vani portaoggetti139
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Avvertenza

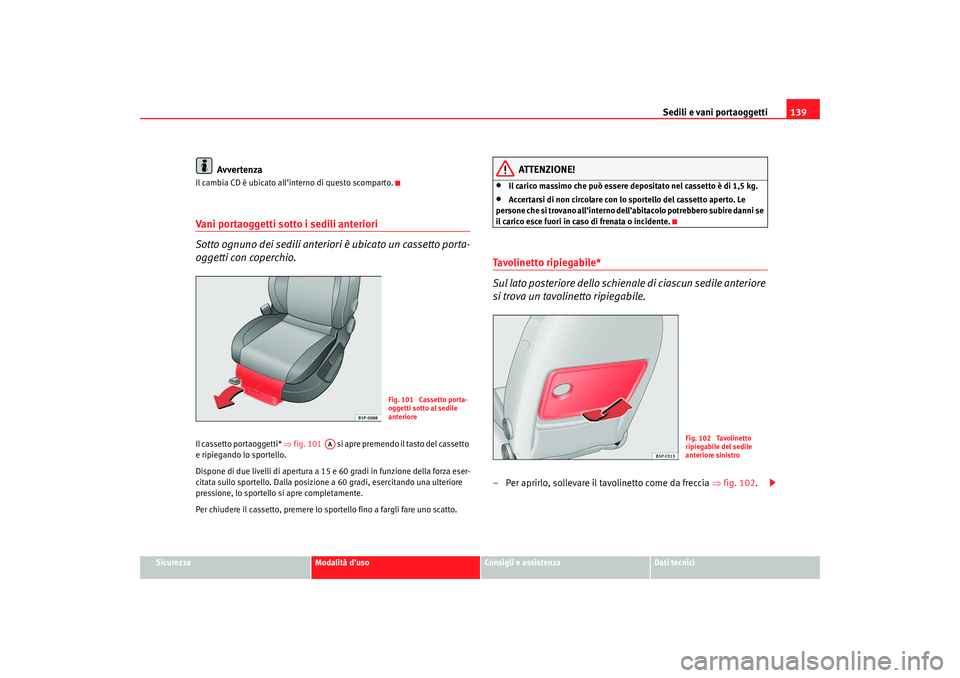

Il cambia CD è ubicato all’interno di questo scomparto.Vani portaoggetti sotto i sedili anteriori
Sotto ognuno dei sedili anteriori è ubicato un cassetto porta-
oggetti con coperchio.Il cassetto portaoggetti* ⇒fig. 101 si apre premendo il tasto del cassetto
e ripiegando lo sportello.
Dispone di due livelli di apertura a 15 e 60 gradi in funzione della forza eser-
citata sullo sportello. Dalla posizione a 60 gradi, esercitando una ulteriore
pressione, lo sportello si apre completamente.
Per chiudere il cassetto, premere lo sp ortello fino a fargli fare uno scatto.
ATTENZIONE!
•
Il carico massimo che può essere depositato nel cassetto è di 1,5 kg.
•
Accertarsi di non circolare con lo sportello del cassetto aperto. Le
persone che si trovano all’interno dell’abitacolo potrebbero subire danni se
il carico esce fuori in caso di frenata o incidente.
Tavolinetto ripiegabile*
Sul lato posteriore dello schien ale di ciascun sedile anteriore
si trova un tavolinetto ripiegabile.– Per aprirlo, sollevare il tavolinetto come da freccia ⇒fig. 102.
Fig. 101 Cassetto porta-
oggetti sotto al sedile
anteriore
AA
Fig. 102 Tavolinetto
ripiegabile del sedile
anteriore sinistro
altea_italia_0706 Seite 139 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti
140

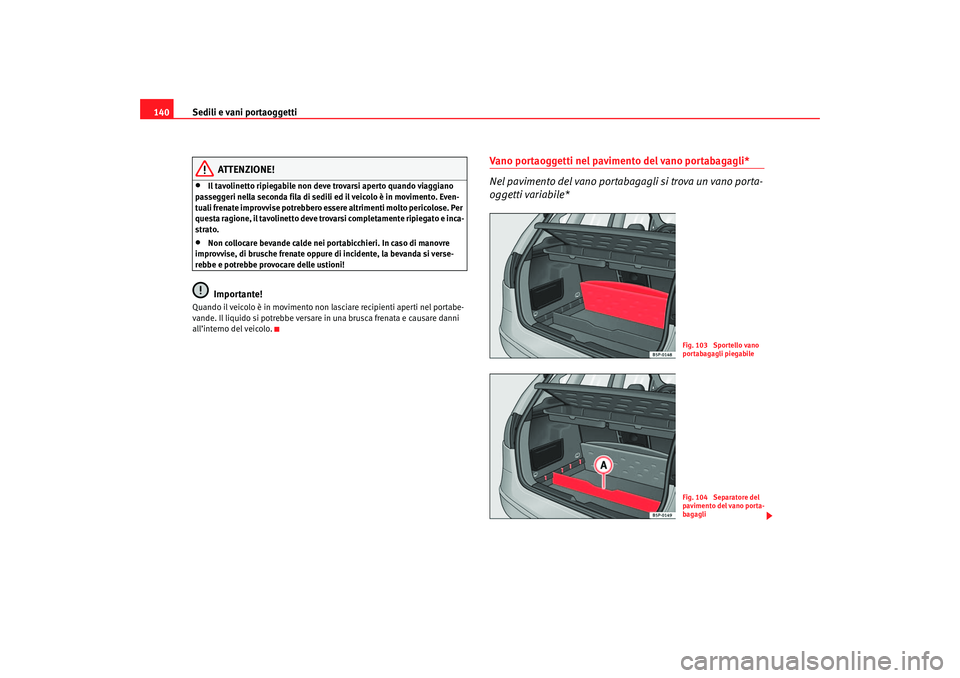

ATTENZIONE!
•
Il tavolinetto ripiegabile non deve trovarsi aperto quando viaggiano
passeggeri nella seconda fila di sedili ed il veicolo è in movimento. Even-
tuali frenate improvvise potrebbero essere altrimenti molto pericolose. Per
questa ragione, il tavolinetto deve trovarsi completamente ripiegato e inca-
strato.
•
Non collocare bevande calde nei portabicchieri. In caso di manovre
improvvise, di brusche frenate oppure di incidente, la bevanda si verse-
rebbe e potrebbe provocare delle ustioni!Importante!
Quando il veicolo è in movimento non lasciare recipienti aperti nel portabe-
vande. Il liquido si potrebbe versare in una brusca frenata e causare danni
all’interno del veicolo.
Vano portaoggetti nel pavimento del vano portabagagli*
Nel pavimento del vano portabagagli si trova un vano porta-
oggetti variabile*
Fig. 103 Sportello vano
portabagagli piegabileFig. 104 Separatore del
pavimento del vano porta-
bagagli
altea_italia_0706 Seite 140 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti141
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
– Sollevare il pavimento del vano portabagagli e piegarlo comple-
tamente all’indietro ⇒ pag. 140, fig. 103.
– Collocare il separatore ⇒ pag. 140, fig. 104, nelle fessure
laterali, a seconda delle dimensioni degli oggetti da trasportare.
Sotto al vano portaoggetti si trovano gli attrezzi di bordo e la
ruota di scorta.
Avvertenza•
Il pavimento del vano portabagagli può reggere fino a max. 50 kg. Per
carichi più pesanti ripiegare il pavimento estraibile e rimuoverlo.
•
Non superare il peso massimo autorizzato del veicolo ⇒pag. 282.
Rete* portaoggetti del vano bagagli
Nel vano bagagli si trova una rete per fissare oggetti.
– Utilizzare gli anelli di ancoraggio che si trovano nelle parti late-
rali del vano bagagli, per fissare la rete portaoggetti ⇒fig. 105 .
Avvertenza•
Il pavimento del vano portabagagli può reggere fino a max. 50 kg. Per
carichi più pesanti ripiegare il pavimento estraibile e rimuoverlo.
•
Non superare il peso massimo autorizzato del veicolo ⇒pag. 282.
Altri vani portaoggettiAltri vani portaoggetti si trovano:•
sulla console centrale
•
nei rivestimenti interni delle porte (anteriori e posteriori)
•
nei rivestimenti laterali del vano bagagli
•
nell’alloggiamento della ruota di sc orta ubicata sotto al pavimento del
vano bagagli (ma solo nei veicoli dotati di kit antiforatura*.
Gli appendiabiti si trovano nei pressi de lle maniglie di appiglio posteriori.
ATTENZIONE!
•
Non appoggiare oggetti sul cruscotto. A veicolo in movimento, soprat-
tutto quando si accelera, quando si sta percorrendo una curva e quando si
frena, questi oggetti potrebbero es sere scagliati in avanti per effetto
dell’energia cinetica, distogliendo così l’attenzione del conducente dalla
strada.
•
Assicurarsi perciò che gli oggetti che si trovano sulla console centrale,
cioè tra i sedili anteriori, o in qualch e altro ripiano non vadano a finire nel
vano piedi del conducente durante la marcia del veicolo. Si rischierebbe
facilmente di causare un incidente perché in una situazione in cui occor-
AA
Fig. 105 Rete portaog-
getti del vano bagagli
altea_italia_0706 Seite 141 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti

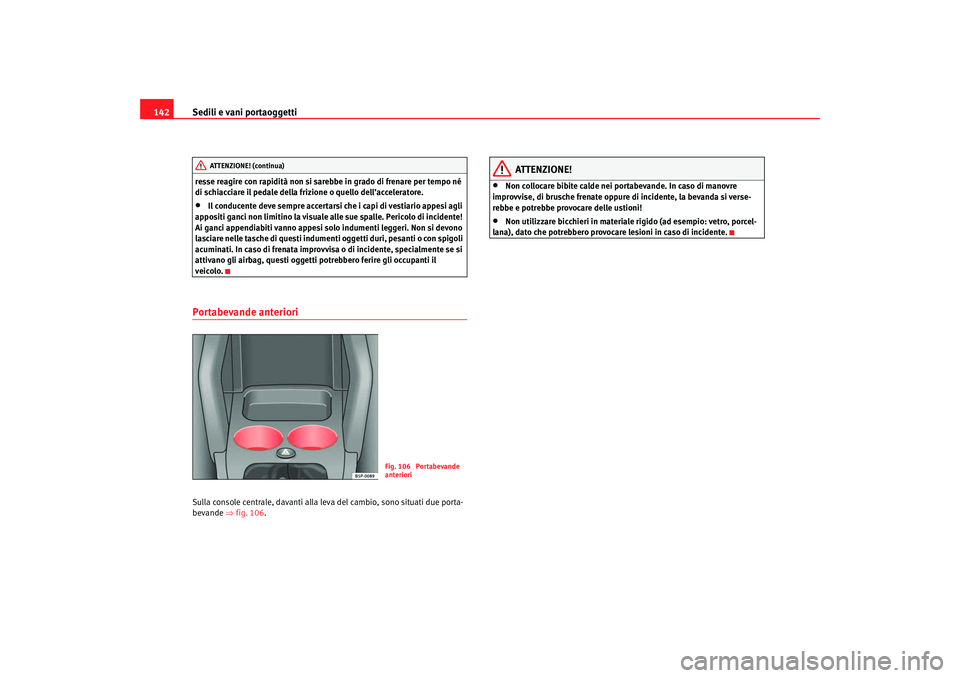

142resse reagire con rapidità non si sarebbe in grado di frenare per tempo né
di schiacciare il pedale della frizione o quello dell’acceleratore.•
Il conducente deve sempre accertarsi che i capi di vestiario appesi agli
appositi ganci non limitino la visuale alle sue spalle. Pericolo di incidente!
Ai ganci appendiabiti vanno appesi solo indumenti leggeri. Non si devono
lasciare nelle tasche di questi indumenti oggetti duri, pesanti o con spigoli
acuminati. In caso di frenata improvvisa o di incidente, specialmente se si
attivano gli airbag, questi oggetti potrebbero ferire gli occupanti il
veicolo.
Portabevande anteriori Sulla console centrale, davanti alla leva del cambio, sono situati due porta-
bevande ⇒fig. 106 .
ATTENZIONE!
•
Non collocare bibite calde nei portabevande. In caso di manovre
improvvise, di brusche frenate oppure di incidente, la bevanda si verse-
rebbe e potrebbe provocare delle ustioni!
•
Non utilizzare bicchieri in materiale rigido (ad esempio: vetro, porcel-
lana), dato che potrebbero provocare lesioni in caso di incidente.
ATTENZIONE! (continua)
Fig. 106 Portabevande
anteriori
altea_italia_0706 Seite 142 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti143
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

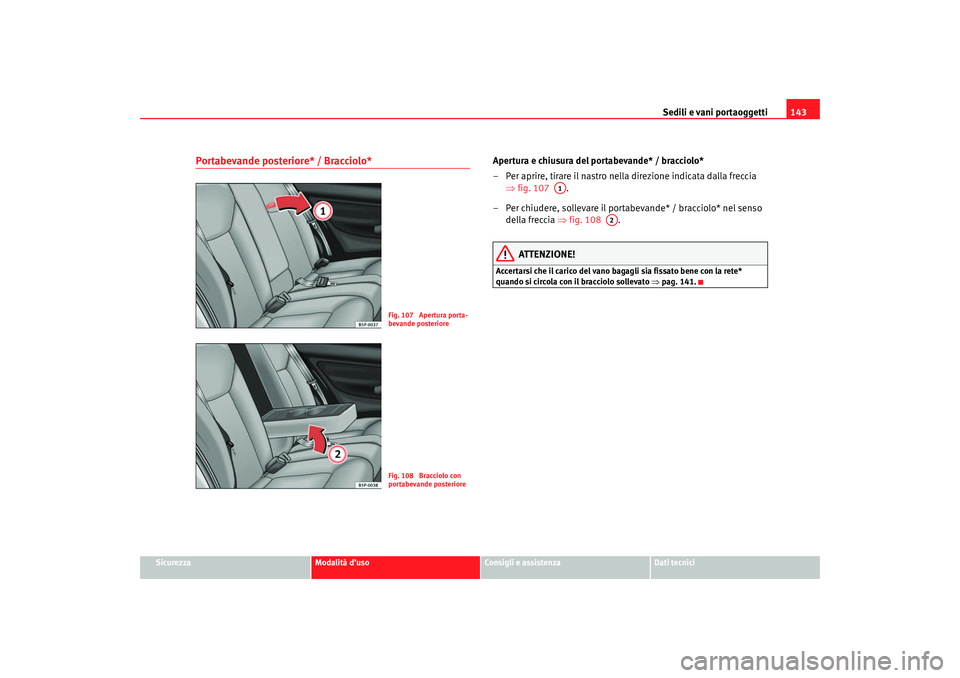

Portabevande posteriore* / Bracciolo*
Apertura e chiusura del portabevande* / bracciolo*
– Per aprire, tirare il nastro nella direzione indicata dalla freccia
⇒fig. 107 .
– Per chiudere, sollevare il portabevande* / bracciolo* nel senso della freccia ⇒fig. 108 .
ATTENZIONE!
Accertarsi che il carico del vano bagagli sia fissato bene con la rete*
quando si circola con il bracciolo sollevato ⇒pag. 141.
Fig. 107 Apertura porta-
bevande posterioreFig. 108 Bracciolo con
portabevande posteriore
A1
A2
altea_italia_0706 Seite 143 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti
144Cassetto portaoggetti estraibile multiuso*- montaggio e smontaggio
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Montaggio del cassetto portaoggetti estraibile
– Inclinare lo schienale del sedile posteriore della parte piccola,
per poter accedere alla parte posteriore dello schienale grande.
– Collocare dall’interno del veicolo la piastra di fissaggio ⇒fig. 110 del cassetto portagoggetti estraibile, facendolo
passare attraverso la parte posteriore del sedile. Deve essere
collocato fra lo schienale e il piano del sedile, nella zona del
posto centrale.
– Spingere la piastra fino a quando non si incastra nel telaio del piano del sedile. In questo modo, attraverso la parte anteriore
del sedile, fuoriescono gli anelli di fissaggio del cassetto porta-
oggetti estraibile.
– Se la piastra non si incastra facilmente, inclinare leggermente in avanti lo schienale del sedile grande e successivamente incli-
narlo verso indietro, per facilitare il montaggio del cassetto
portaoggetti nella piastra.
– Collocare il cassetto portaoggetti estraibile sopra l’imbottitura del sedile del posto centrale.
– Agganciare i due pezzi di fissaggio ⇒fig. 109, con i due
anelli di fissaggio ⇒fig. 110 e premere con forza fino a
quando le due pinze si incastrano completamente con gli anelli.
Smontaggio del cassetto portaoggetti estraibile
– Tirare in avanti entrambi i pulsanti ⇒ fig. 109 delle pinze
(pulsanti rossi), fino a quando non si sente lo scatto.
– Inclinare il sedile grande e rimuovere la piastra di fissaggio del cassetto portaoggetti estraibile.
Fig. 109 Cassetto porta-
oggetti estraibile.
MontaggioFig. 110 Piastra di
fissaggio del cassetto
portaoggetti estraibile
AH
AE
AG
AF
altea_italia_0706 Seite 144 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti145
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

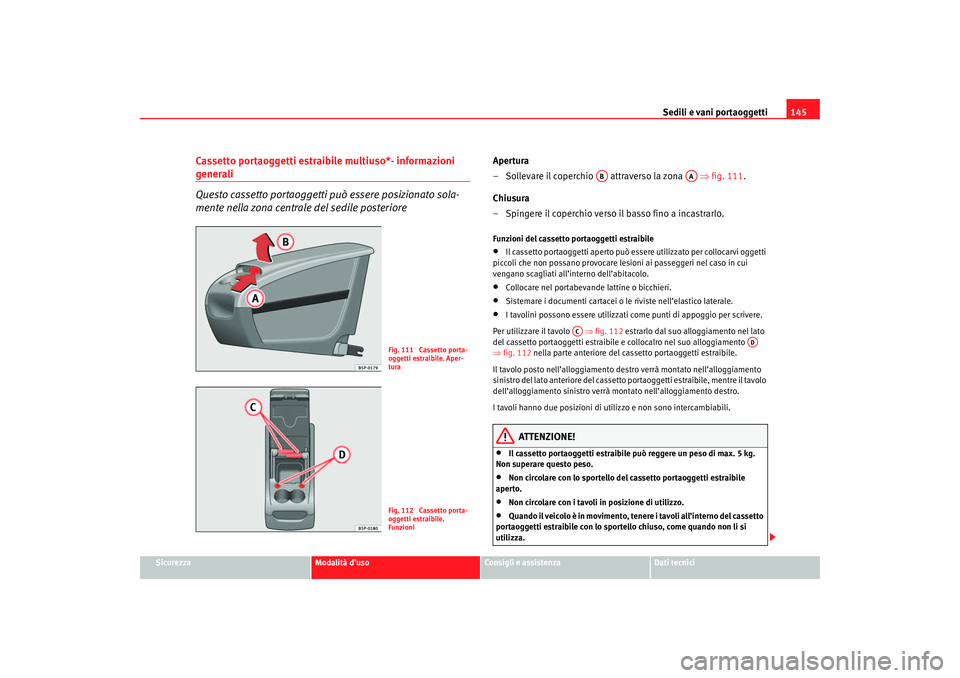

Cassetto portaoggetti estraibile multiuso*- informazioni generali
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Apertura
– Sollevare il coperchio attraverso la zona ⇒fig. 111 .
Chiusura
– Spingere il coperchio verso il basso fino a incastrarlo.Funzioni del cassetto portaoggetti estraibile•
Il cassetto portaoggetti aperto può essere utilizzato per collocarvi oggetti
piccoli che non possano provocare lesioni ai passeggeri nel caso in cui
vengano scagliati all’interno dell’abitacolo.
•
Collocare nel portabevande lattine o bicchieri.
•
Sistemare i documenti cartacei o le riviste nell’elastico laterale.
•
I tavolini possono essere utilizzati come punti di appoggio per scrivere.
Per utilizzare il tavolo ⇒fig. 112 estrarlo dal suo alloggiamento nel lato
del cassetto portaoggetti estraibile e collocalro nel suo alloggiamento
⇒ fig. 112 nella parte anteriore del cassetto portaoggetti estraibile.
Il tavolo posto nell’alloggiamento dest ro verrà montato nell’alloggiamento
sinistro del lato anteriore del cassetto portaoggetti estraibile, mentre il tavolo
dell’alloggiamento sinistro verrà mo ntato nell’alloggiamento destro.
I tavoli hanno due posizioni di utilizzo e non sono intercambiabili.
ATTENZIONE!
•
Il cassetto portaoggetti estraibile può reggere un peso di max. 5 kg.
Non superare questo peso.
•
Non circolare con lo sportello del cassetto portaoggetti estraibile
aperto.
•
Non circolare con i tavoli in posizione di utilizzo.
•
Quando il veicolo è in movimento, tenere i tavoli all’interno del cassetto
portaoggetti estraibile con lo sportello chiuso, come quando non li si
utilizza.
Fig. 111 Cassetto porta-
oggetti estraibile. Aper-
turaFig. 112 Cassetto porta-
oggetti estraibile.
Funzioni
AB
AA
AC
AD
altea_italia_0706 Seite 145 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti

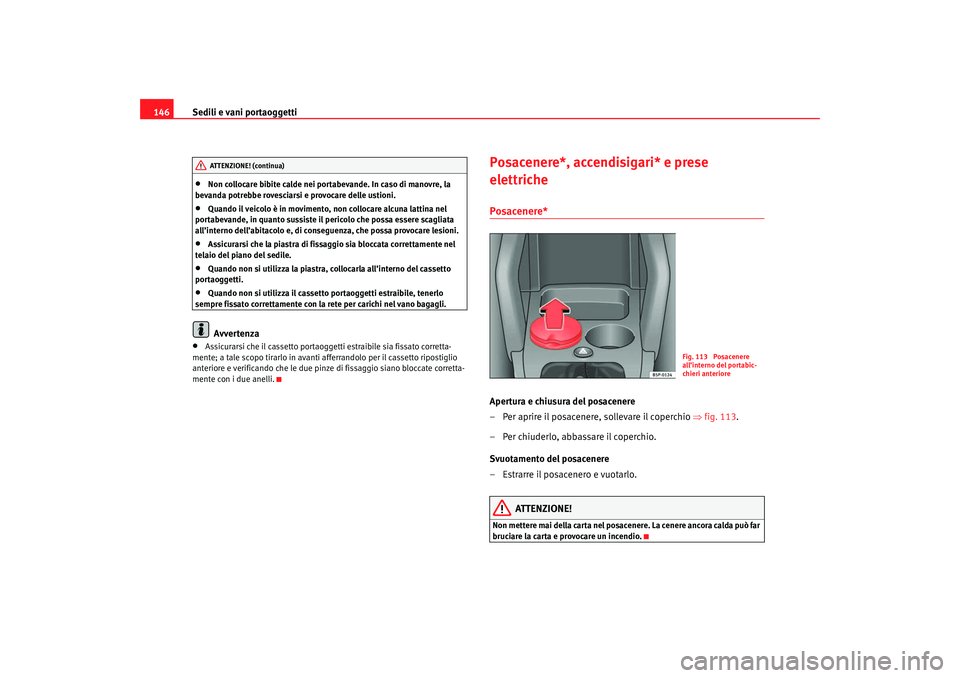

146•
Non collocare bibite calde nei portabevande. In caso di manovre, la
bevanda potrebbe rovesciarsi e provocare delle ustioni.
•
Quando il veicolo è in movimento, non collocare alcuna lattina nel
portabevande, in quanto sussiste il pericolo che possa essere scagliata
all’interno dell’abitacolo e, di conseguenza, che possa provocare lesioni.
•
Assicurarsi che la piastra di fissaggio sia bloccata correttamente nel
telaio del piano del sedile.
•
Quando non si utilizza la piastra, co llocarla all’interno del cassetto
portaoggetti.
•
Quando non si utilizza il cassetto portaoggetti estraibile, tenerlo
sempre fissato correttamente con la rete per carichi nel vano bagagli.Avvertenza
•
Assicurarsi che il cassetto portaoggetti estraibile sia fissato corretta-
mente; a tale scopo tirarlo in avanti afferrandolo per il cassetto ripostiglio
anteriore e verificando che le due pinze di fissaggio siano bloccate corretta-
mente con i due anelli.
Posacenere*, accendisigari* e prese
elettrichePosacenere* Apertura e chiusura del posacenere
– Per aprire il posacenere, sollevare il coperchio ⇒fig. 113.
– Per chiuderlo, abbassare il coperchio.
Svuotamento del posacenere
– Estrarre il posacenero e vuotarlo.
ATTENZIONE!
Non mettere mai della carta nel posacenere. La cenere ancora calda può far
bruciare la carta e provocare un incendio.
ATTENZIONE! (continua)
Fig. 113 Posacenere
all’interno del portabic-
chieri anteriore
altea_italia_0706 Seite 146 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti147
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

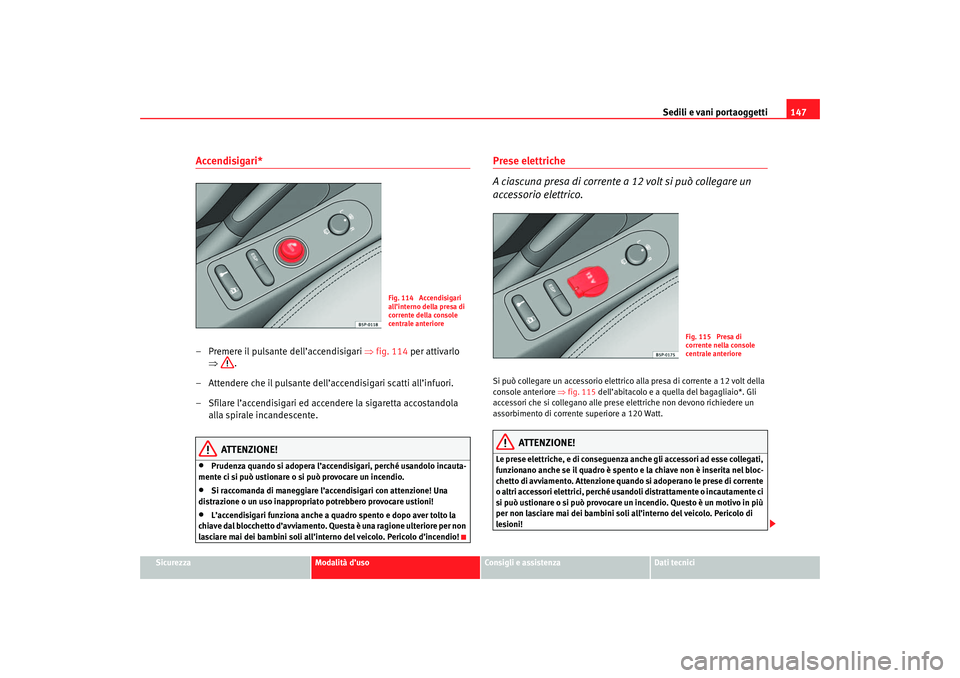

Accendisigari*– Premere il pulsante dell’accendisigari ⇒fig. 114 per attivarlo
⇒ .
– Attendere che il pulsante dell’accendisigari scatti all’infuori.
– Sfilare l’accendisigari ed accendere la sigaretta accostandola alla spirale incandescente.
ATTENZIONE!
•
Prudenza quando si adopera l’accendisigari, perché usandolo incauta-
mente ci si può ustionare o si può provocare un incendio.
•
Si raccomanda di maneggiare l’accendisigari con attenzione! Una
distrazione o un uso inappropriato potrebbero provocare ustioni!
•
L’accendisigari funziona anche a quadro spento e dopo aver tolto la
chiave dal blocchetto d’avviamento. Questa è una ragione ulteriore per non
lasciare mai dei bambini soli all’interno del veicolo. Pericolo d’incendio!
Prese elettriche
A ciascuna presa di corrente a 12 volt si può collegare un
accessorio elettrico.Si può collegare un accessorio elettrico alla presa di corrente a 12 volt della
console anteriore ⇒fig. 115 dell’abitacolo e a quella del bagagliaio*. Gli
accessori che si collegano alle prese elettriche non devono richiedere un
assorbimento di corrente superiore a 120 Watt.
ATTENZIONE!
Le prese elettriche, e di conseguenza anche gli accessori ad esse collegati,
funzionano anche se il quadro è spento e la chiave non è inserita nel bloc-
chetto di avviamento. Attenzione quando si adoperano le prese di corrente
o altri accessori elettrici, perché usandoli distrattamente o incautamente ci
si può ustionare o si può provocare un incendio. Questo è un motivo in più
per non lasciare mai dei bambini soli all’interno del veicolo. Pericolo di
lesioni!
Fig. 114 Accendisigari
all’interno della presa di
corrente della console
centrale anteriore
Fig. 115 Presa di
corrente nella console
centrale anteriore
altea_italia_0706 Seite 147 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti
148

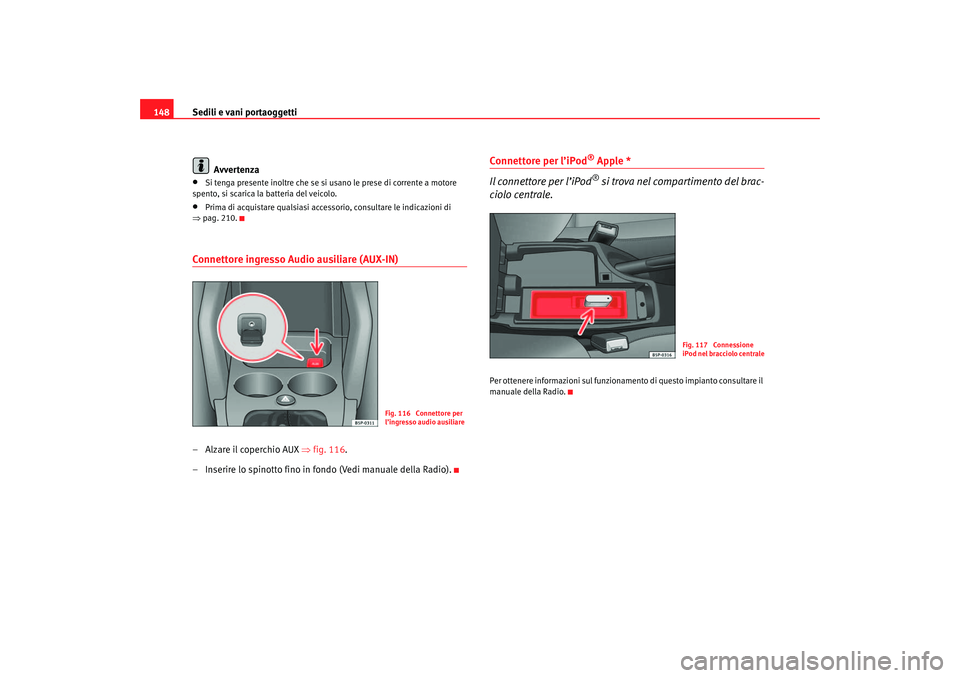

Avvertenza•
Si tenga presente inoltre che se si usano le prese di corrente a motore
spento, si scarica la batteria del veicolo.
•
Prima di acquistare qualsiasi accessorio, consultare le indicazioni di
⇒ pag. 210.
Connettore ingresso Audio ausiliare (AUX-IN)–Alzare il coperchio AUX ⇒ fig. 116.
– Inserire lo spinotto fino in fondo (Vedi manuale della Radio).
Connettore per l’iPod
® Apple *
Il connettore per l’iPod® si trova nel compartimento del brac-
ciolo centrale.
Per ottenere informazioni sul funzioname nto di questo impianto consultare il
manuale della Radio.
Fig. 116 Connettore per
l’ingresso audio ausiliare
Fig. 117 Connessione
iPod nel bracciolo centrale
altea_italia_0706 Seite 148 Mittwoch, 30. August 2006 5:25 17
